Produkttype	Avtrekkshette
Kompatible modeller	EFF90560OX, EFF90563OX
Merke	Electrolux
Installasjon	Utvendig avtrekk eller resirkulering med kullfilter
Mål (Lengde x Dybde x Høyde)	Omtrent 90 cm x 50 cm x 60 cm (estimert basert på 90 cm modell)
Vekt	Omtrent 15 kg (estimert)
Strømforsyning	230 V ~ 50 Hz
Motorstyrke	Ikke spesifisert eksplisitt
Sugehastigheter	4 hastigheter (hvorav 3 og 4 tidsinnstilt: 10 og 5 minutter)
Breeze-funksjon	Lavhastighetsomlufting i 1 time
Belysning	LED, utskifting kun av autorisert service
Fettfilter	Aluminium, vaskes månedlig (kan vaskes i oppvaskmaskin)
Kullfilter	Ikke vaskbart, må skiftes maksimalt hver 4. måned
Metningsindikator	Vekslende visning av hastighet med "F" (fett) eller "C" (kull)
Hob²hood-funksjon	Trådløs tilkobling med kompatibel koketopp
Temperaturalarm	Detektering av for høy temperatur, aktiverer hastighet 3
Minste sikkerhetsavstand	50 cm (elektrisk komfyr) / 65 cm (gass eller kombinert)
Utvendig rengjøring	Fuktig klut med nøytralt flytende vaskemiddel, ikke alkohol
Energiforbruk	LED: 90 % besparelse sammenlignet med tradisjonelle lyspærer
Reparerbarhet	Originale reservedeler via Electrolux Shop

Ofte stilte spørsmål - EFF90560OX - EFF90563OX ELECTROLUX

Hvordan rengjøre fettfilteret på min Electrolux-kjøkkenhette?

Fettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et ikke-aggressivt vaskemiddel eller i oppvaskmaskinen på lav temperatur og raskt program. En misfarging kan oppstå, men påvirker ikke ytelsen.

Hvor ofte må kullfilteret skiftes?

Aktivt kullfilter er ikke vaskbart og må skiftes maksimalt hver 4. måned. Metningen avhenger av bruk og regelmessig rengjøring av fettfilteret.

Hva er minste avstand mellom kjøkkenhette og komfyr?

Minste avstand er 50 cm for elektrisk komfyr og 65 cm for gass- eller kombinert komfyr. Vennligst se bruksanvisningen til komfyren din hvis den angir en større avstand.

Hvordan bruker jeg Breeze-funksjonen (omlufting)?

Trykk på den dedikerte knappen (knapp 3 på panelet). Kjøkkenhetten slås på lav hastighet i omtrent en time, og slår seg deretter av automatisk. Ideelt for å friske opp luften etter matlaging.

Hva betyr visningen 'F' eller 'C' på skjermen?

'F' indikerer at fettfilteret må rengjøres. 'C' indikerer at kullfilteret må skiftes. Disse indikatorene blinker vekselvis med den viste hastigheten.

Hvordan tilbakestiller jeg metningsindikatoren for filtrene?

Slå på kjøkkenhetten, og trykk deretter på knapp 1 (ON/OFF) i omtrent 3 sekunder. Hvis begge indikatorene blinker, gjenta operasjonen to ganger.

Kan jeg koble kjøkkenhetten til en kompatibel koketopp?

Ja, Hob²hood-funksjonen muliggjør trådløs tilkobling. Kjøkkenhetten justerer automatisk sugehastigheten basert på koketoppen. Se bruksanvisningen til koketoppen for kompatibilitet.

Hvordan skifter jeg LED-belysningen?

LED-ene er designet for lang levetid. Ved feil, kontakt en autorisert Electrolux-service for utskifting. Ikke se direkte på lyset.

Hva gjør jeg hvis kjøkkenhetten viser blinkende 't'?

Det er temperaturalarmen. Kjøkkenhetten oppdager for høy varme og aktiverer hastighet 3 automatisk. Alarmen stopper når temperaturen synker. Du kan forlate denne modusen ved å trykke på knapp 2.

Hvor finner jeg originale reservedeler?

Du kan kjøpe originale tilbehør og reservedeler på Electrolux Shop: www.electrolux.com/shop. Bruk kun originale deler for sikkerhet.

BRUKSANVISNING EFF90560OX - EFF90563OX ELECTROLUX

de foreskrifter som utfardats av lokal myndigheter noga afterlevas.

Fá rám om bruk, finne brosjyre, feilsøking, serviceinformasjon:

www.electrolux.com

Registre produktet ditt for a fā bedre service:

Kjøpe tilbehør, forbruksvarer og originale reservedeler tilproduktet ditt:

www.electrolux.com/shop

MILJØVERN

Resirkuler materialer som er merket med symbolet Legg emballasjen i riktige beholdere for a resirkulere det.

Bidrar til à beskytte miljøet, messengers helse og for á resirkulere avfall av elektriske og elektroniskeprodukter. Ikke kastprodukter som er merket med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produit selges eller på miljostasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

KUNDESTØTTE OG SERVICE

Vi anbefaler at du bruker originale reservedeler.

Nár du kontakter serviceavdelingen, má du sorge forá ha ffolgende data for händen. Informasjonen finner du pá typeskitet. Modell, PNC (produknummer), serienummer.

Advarel/Forsiktig - Sikkerhetsinformasjon.

Generell informasjon og tips

Miljoinformasjon.

Med forbeshold om endringer.

1. SIKKERHETSANVISNINGER

! Obs! Instruksjonene i denne handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisingen i/DDne handboken ikke har blitt overholdt. Denne ventilatoren er kun til husholdningsbruk.

Advarel! Ikke koble apparatet til stromnettet for installasjonen er helt fullfort. F or rengjoring eller vedlikehold av apparatet ma ventilatoren kobles fra stromnettet ved a trekke ut stopselet ellr skru ut sikringen i husets sikringsskap.

Bruk alltid arbeidshansker under vedlikehold, instalasjon og belysningsoperasjoner. Ventilatoren er违法犯罪 til违法犯罪 av barn eller personer med nedsatte fysisiske, mentale iller sensoriske funksjoner, uller med manglende erfaring og kjennskap, medindre disse违法犯罪 bil overvåket eriller gitt instruktjoner om bruk av apparatet av en person som stär ansvarlig for deres sikkerhet. Barn mä overväkes for ä kontrollere at de违法犯罪 mer apparatet. Ventilatoren mä aldri brukes uten at gitteret er korrekt montert! Ventilatoren mä ALDRI brukes som anleggsflate, medindre det er uttrykkelig angitt. Rommet mä vare godt ventilert när ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning erller andre brennstoffer. Luftensom suges opp mä违法犯罪 ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning erller andre brennstoffer. Det er strengt forbidut ä lage mat på øpen ild under ventilatorhetten. Bruk av øpen ild skader filtrene og kan fremkalle brann, derfor mä det absolut unngås. Steking mä foregå under kontroll for ø unngå at den overopphetelede oljen tar fyr.

! Obs! De berørbare delene kan bli meget varme nár de brukesammen med kokeapparater.

Nár det gjelder de tekniske sikkerhetsforans taltningene som má anvendes for røyktløp, má man forholde seg strengt til gjeldende

lokale regelverk. Ventilatoren mä rengjøres oftbe bade innvendig og utvendig (MINST EN GANG I MANEDEN; uansett mä man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisingene i dette handboken). Hvis man ikke overholder norme for rengjøring av ventilatoren og utskiftning og rengjøring av filtrne, vil dette medfrole risiko for brann. Ventilatoren mä alltid ha korrekt monterte lyspærer, bade under bruk og i stand by, for Å unngå risikoen for elektrisk støt.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann pa apparatet som skyldes at bruksanvisningen i denen handboken ikke har blitt overholdt.

Advarel! Manglende installering av skruer og festeanordninger i samsvar med disse instruksjonene kan medfrole elektrisk fare.

2.BRUK

Kjokkenhetten brukes til avtrekk av røyk og damp fra matlaging. I den vedlagte installasjonsanvisingen er det angitt hvilken versjon som kan anvendes på modellen du eier; versjonen med direkte avtrekk ut i friluft

, ellr versjonen med resirkulering av luften

3. INSTALLASJON

Nettspenningen mä vare i samsvar med den elektriske spenningen som angis på typeskitet innate i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten mä varelettilgengelig ogsa etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), uller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mæ man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

Advarsel! Før man kobler ventilatorens stromkrets til strømnettet og fastslår at alt fungerer korrekt, mA man alltid kontrollere at strømledningen er korrekt montert.

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vengeance på mindre enn 50cm;nár det gjelder elektriske cokeplater og 65cm;nár det gjelder gassbluss og kombinerte koketopper.

Dersom braksanvisingen for et gasskokeeparat opererer med en storre avstand, maijke overholds.

4. VEDLIKEHOLD

Advarel! Før enhver form for rengjöring eller vedlikehold mæ ventilatorhetten frakobles strømnette tved á dra ut ledningen eller slå av husets hovedstrømbryter.

Ventilatoren mä rengjores jevnig, bade innvendig og utvendig (minst söfte som man utförer vedlikehold av fettiftrene). Til rengjöring benyttes en klut fuktet med et nøytralt rengjöringsmiddel.

Unngå bruk av slipende eller etsendeprodukter.

Advarsell HvisIkke reglene for renjaring og utskifting av filtrene følges,kan det fore til brann.Det er derfor meget viktig ä følge donne braupsanvisningen noye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over ikke er blitt fulgt.

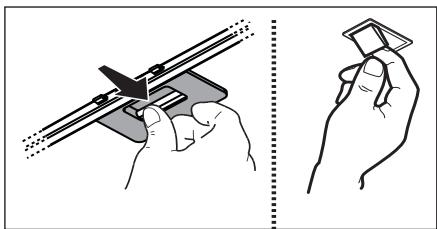

4.1 Fettfilteret

Fettfilteret mä rengjores en gang i帽子en uten bruk av aggressive rengjoringsmidler, for handller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolut nicht.

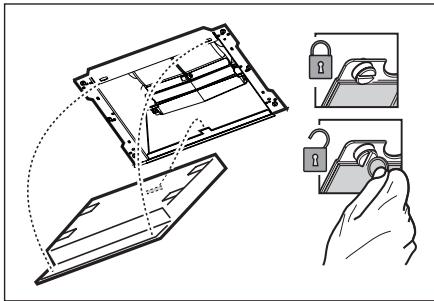

4.2 KKE vaskbart aktivt kullfilter

Kullfilteret mä skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

5. KONTROLLER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for Å kontrollere cokeområdets lys.

Bryterne er plassert overst på høyre side av ventilatorfronten.

1 ON/OFF-knapp/reducere sugehastighet (effekt)
2 Sugehastighet (effect) 1 - 2 - 3. - 4. Sugehastigheter (effect) 3. og 4. har et begrenset tidsintervall, henholdsvis 10 og 5 minutter. Etterpå starter sugehastighet (effect) 2.

3 ON/OFF-knapp for belysning
4 Funksjonsknapp "Breeze" (Romventilasjon) Ventilatorhetten slas pa ved lav suhehastighet (effekt) i cirka en time og deretter slar den seg av.

5 Display

Indikator for metning av filtrene

Ved regelmessige intervaller vil ventilatorhetten gi beskjed om nár det er nødvendig Å utføre vedlikehold av filtrene.

Indikator for metning av fett-filter

Pá displayet vises vekselvis innstilt hastighet og bokstaven "F".

Indicator for metning av kullfilter

Pá displayet vises vekselvis innstilt hastighet og bokstaven "C".

Nullstilling av varselet for skitne fibre

For a nullstille varselet for skitne filtr, kal man sla pa kjkkenhetter og holde knapp 1 inntrykt i cirka 3 sekunder.

Foreta vedlikehold av filtrene som angitt i\ denne handboken.

Dersom begge varslene for skitne fibre "F" og "C" begyinner Å blinke, kal man repetere nullstellingsprosedyren to ganger.

Varselet for skittent kullfilter er vanligvis deaktivert. Hvis kjokkenhetten brukes med resirkulering av luften, ma dette aktiveres manuelt første gangen.

Aktivering av varselet for skittent kullfilter:

Slá av kjøkkenhetten og hold knappene 2

og 3 inntrykt samtidig i 3 sekunder.

På skjermen blinker bokstavene “F” og “C” i 2 sekunder for Å vise at aktiveringen av varselet for skittent kullfilter er vellykke.

Deaktivering av varselet for skittent kullfilter:

Slá av kjokkenhetten og hold knappene

2 og 3 inntrykt samtidig i 3 sekunder.

På skjermen blinker kun bokstaven "F" i 2 sekunder for Å vise at deaktiveringen av varselet for skittent kullfilter er vellykket.

Temperaturalarm

Ventilatoren er utstyrt med en temperatursensor som aktiverer motoren i hastigkeit 3 dersom temperaturen rundt kommandoknappene blir for hoy.

Alarmen vises på displayet ved at bokstaven "t" beginner Å blinke.

Denne tilstanden blir værende helt til temperaturen senker seg til under alarmterskelen.

Man kan avbryte dette modusen ved Å trykke på knapp "2".

Sensoren kontrollerer romtemperaturen rundt displayet hvert 30. sekund.

5.1 Hob²Hood

Hetten er utstyrt med en tradløs kobling til koketoppen for automatisk justering av den mest egnede viftehastigheten. Se koketoppens bruksanvisning for a sjekke omijke funksjonden er tilstede og eventuell kompatilitet.

Ved første tinkoblig til strømnettet ell er ved plutselig strømbrudd, skal man vents 1 minutp at hetten gjenoppretter koblingen til koketoppen.

6. BELYSNING

Ventilatoren er utstyrt med et belynsingssystem basert på LED-teknologi. LED-lysene garanterer optimal belynsing, har optil 10 ganger lenght varighet enn tradisjonelle lyspaerer og tillater en strømsparing på 90% .

Forsiktig! Ikke se direkte på LED-lyset.

Vennligst ta Kontakt med autorisert kontor for reservedeler for a byte ut lyspaaren.

Obs! Inden der udfores nogen form for rengoring eller vedligeholdelse skal emhaeten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, ell er ved at afbryde hjemmets hovedafbryder.
