GEBRUIKSAANWIJZING WQ9 E1L WHIRLPOOL
Op de juiste manier afvoeren van uw oude koelkast 179
ONDERDELEN EN KENMERKEN 180
INSTALLATIE-INSTRUCTIES 181
Aan de slag 181
De koelkast uitpakken 181
Vereisten m.b.t. de locatie 182
Deuren van de koelkast verwijderen en terugplaatsen 184
De vriezerdeur/Flexi Freeze-deur verwijderen en terugplaatsen 186
De koelkast waterpas zetten 187

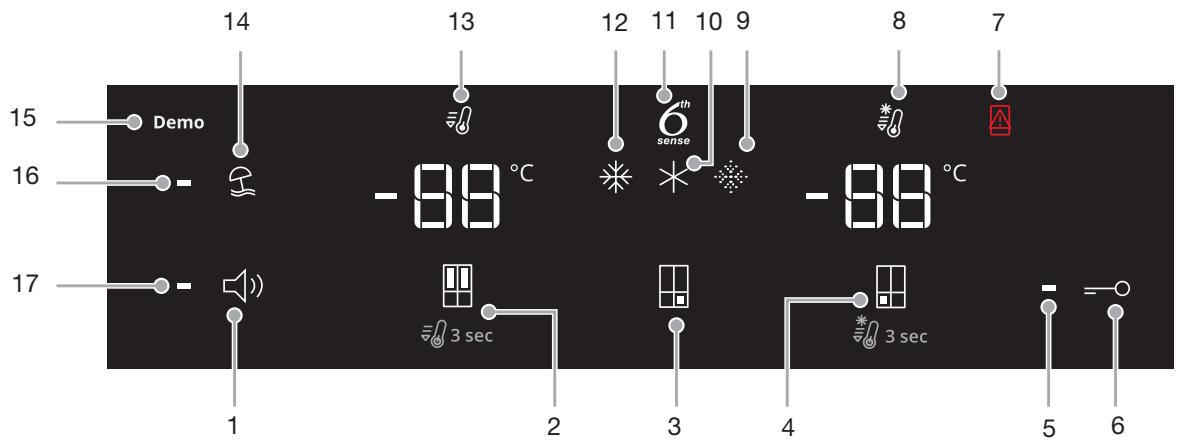

Gebruik van het bedieningspaneel 188
Verlichting van de koelkast 189
De deuren openen en sluiten 190
Bewaren van voedsel. 190
SCHAPPEN, VAKKEN EN LADES 191
Bewaarvakken in de vriezer 192
Betekenis van geluidssignalen 192
Accessoires 192
Assistentie of onderhoud 192
ONDERHOUD VAN DE KOELVRIEZER 193
Reiniging 193
Verlichting 194
Verzorging bij vakantie en verhuizing 194
PROBLEMEN OPLOSSEN 195

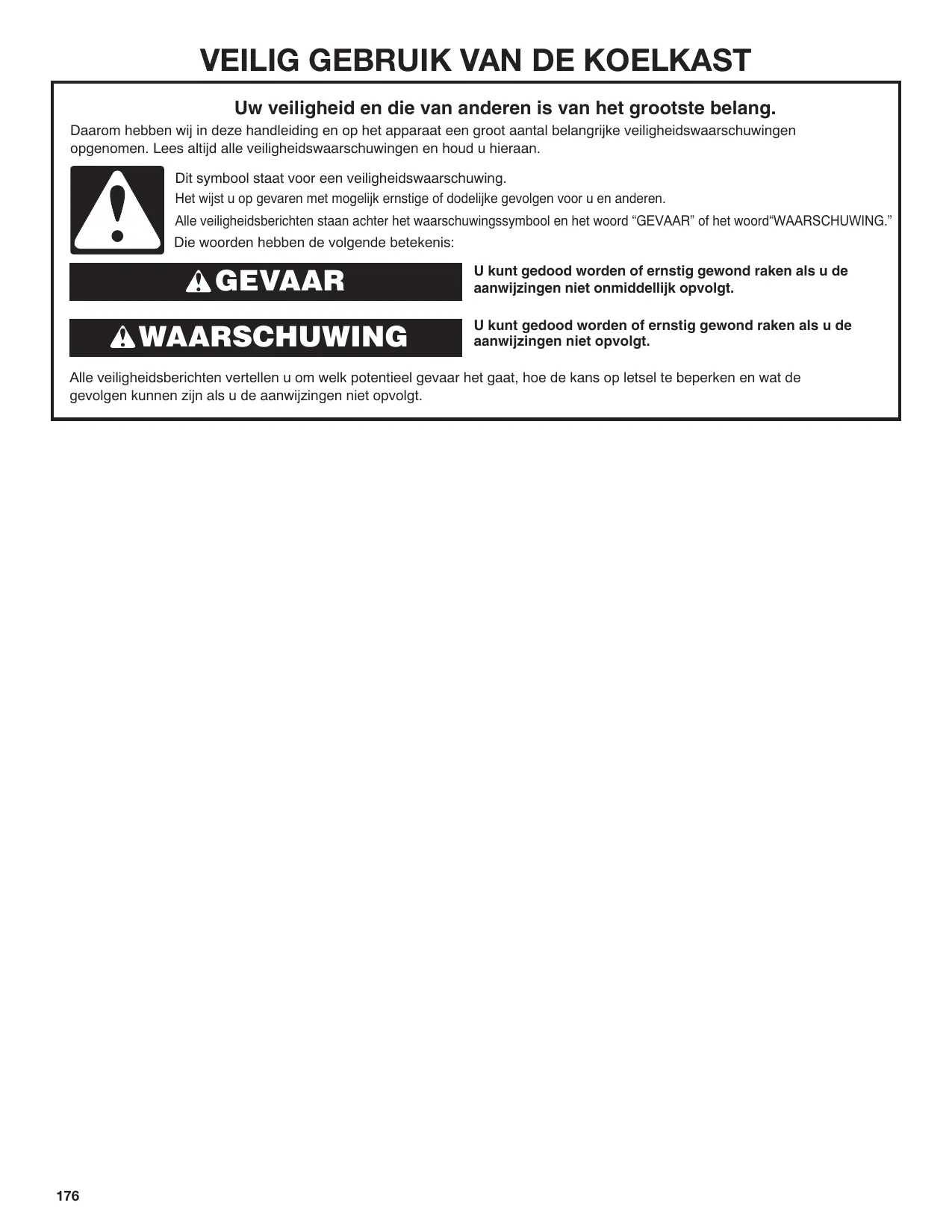

VEILIG GEBRUIK VAN DE KOELKAST
Uw veiligheid en die van anderen is van het grootste belang.
Daarom hebben wij in deze handleiding en op het apparaat een groot aantal belangrijke veiligheidswaarschuwingen opgenomen. Lees altijd alle veiligheidswaarschuwingen en houd u hieraan.
Dit symbool staat voor een veiligheidswaarschuwing.
Het wijst u op gevaren met mogelijk ernstige of dodelijke gevolgen voor u en anderen.
Alle veiligheidsberichten staan achter het waarschuwingssymbool en het woord "GEVAAR" of het woord "WAARSCHUWING."
Die hebben de volgende betekenis:
GEVAAR
WAARSCHUWING
U kunt gedood worden of ernstig gewond raken als u de aanwijzingen niet onmiddellijk opvolgt.
U kunt gedood worden of ernstig gewond raken als u de aanwijzingen niet opvolgt.
Alle veiligheidsberichten vertellen u om welk potentieel gevaar het gaat, hoe de kans op letsel te beperken en wat de gevolgen kunnen zijn als u de aanwijzingen niet opvolgt.
VEILIGHEIDSINSTRUCTIES
Lees deze veiligheidsinstructies voordat u het apparaat gebruikt. Houd ze bij de hand voor raadpleging in de toekomst. Deze instructies en het apparaat bevatten belangrijke veiligheidswaarschuwingen die te allen tijde in acht moeten worden genomen. De fabrikant wijst elke aansprakelijkheid af bij niet-naleving van deze veiligheidsinstructies, bij oneigenlijk gebruik van het apparaat of een verkeerde instelling van de bedieningselementen.
Δ Zeer jonge kinderen (0-3 jaar) moeten uit de buurt van het apparaat worden gehouden. Jonge kinderen (3-8 jaar) moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan. Kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat alleen gebruiken als ze onder toezicht staan of als ze instructies hebben gekregen over veilig gebruik en de gevaren van het gebruik begrijpen. Kinderen mogen niet spelen met het apparaat. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
TOEGESTAAN GEBRUIK
LET OP: Het apparaat is niet bedoeld om te worden gebruikt via een externe schakelapparaat, zoals een timer, of een apart systeem met afstandsbediening.
Dit apparaat is bedoeld voor gebruik in huishoudelijke en vergelijkbare toepassingen zoals: personeelskeukens in winkels, kantoren en andere werkomgevingen; boerderijen; door klanten in hotels, motels, bed & breakfasts en andere verblijfsomgevingen.
Dit apparaat is niet bedoeld voor professioneel gebruik. Gebruik het apparaat niet buiten.
Het apparaat is ontworpen voor gebruik op plaatsen met een omgevingstemperatuur binnen de volgende grenswaarden, overeenkomstig de op het typeplaatje vermelde klimaatklasse. Bij langdurige blootstelling aan temperaturen buiten de vermelde grenswaarden werkt het apparaat mogelijk niet naar behoren.
Klimaatklasse omg. temp. (°C)
SN: Van 10 tot 32° C ; N: Van 16 tot 32° C
ST: Van 16 tot 38 °C; T: Van 16 tot 43 °C
Dit apparaat bevat geen CFK's. Het koelcircuit bevat R600a (HC). Apparaten met isobutaan (R600a): isobutaan is een aardgas dat geen effect op het milieu heeft maar wel ontvlambaar is. Zorg er daarom voor dat de leidingen van het koelcircuit niet beschadigd worden, vooral bij het legen van het koelcircuit.
WAARSCHUWING: Beschadig de leidingen van het koelcircuit niet.
WAARSCHUWING: Houd ventilatieopeningen, in de behuizing van het apparaat of in het inbouwmeubel, vrij van obstakels.
WAARSCHUWING: Gebruik alleen door de fabrikant aanbevolen mechanische, elektrische of chemische middelen om het ontdooien te bespoedigen.
WAARSCHUWING: Gebruik of plaats geen elektrische apparaten in het apparaat, tenzij ze van een type zijn dat uitdrukkelijk is goedgekeurd door de fabrikant.
WAARSCHUWING: IJsblokjesmakers en/of waterdispensers die niet rechtstreeks op de waterleiding zijn aangesloten, mogen alleen worden gevuld met drinkwater.
WAARSCHUWING: Automatische ijsblokjesmakers en/of waterdispensers mogen alleen worden aangesloten op een waterleiding met drinkwater, met een waterdruk tussen de 0,17 en 0,81 MPa (1,7 en 8,1 bar).
Bewaar geen explosieve stoffen zoals spuitbussen met een brandbaar drijfgas in dit apparaat.
Slik de (niet-giftige) inhoud van de koelelementen (bijgeleverd bij sommige modellen) niet in. Consumeer ijsklontjes of ijslollies die zojuist uit de vriezer komen niet direct, dit om bevriezingsletsel te voorkomen.
Bij producten die ontworpen zijn met een luchtfilter binnen een toegankelijke ventilatieafdekking, moet het filter altijd op zijn plaats zitten als de koelkast in gebruik is.
Bewaar geen glazen potten met vloeistoffen in de vriezer, omdat deze kunnen breken. Zet geen voedsel voor de ventilator (indien aanwezig). Controleer en zorg dat het plaatsen van voedsel of de deur van de vakken goed sluit, vooral de deur van de vriezer.
Beschadigde deurrubbers moeten zo snel mogelijk worden vervangen.
Gebruik de koelkast alleen voor het bewaren van vers voedsel en de vriezer alleen voor het bewaren van diepvriesproducten, het invriezen van vers voedsel en het maken van ijsblokjes.
Bewaar geen onverpakt voedsel in direct contact met de binnenste oppervlakken van de koelkast of vriezer. Apparaten hebben mogelijk speciale vakken (vak voor vers voedsel, nulgradenbox enz.). Tenzij anders aangegeven in het bijbehorende boekje bij het product, kunnen deze worden verwijderd, waarbij de prestaties van het apparaat behouden blijven.
INSTALLATIE
riangle Het apparaat moet worden verplaatst en geïnstalleerd door twee of meer personen - risico op letsel. Draag beschermende handschoenen bij het uitpakken en installeren - risico op snijwonden.
Installatie, met inbegrip van de wateraansluiting (indien aanwezig) en de elektrische aansluitingen en reparaties moeten worden uitgevoerd door een erkende monteur. Repareer of vervang geen enkel deel van het apparaat, tenzij dit specifiek vermeld is in de gebruikershandleiding. Houd kinderen uit de buurt van de installatieplaats.
Controleer na het uitpakken van het apparaat of het niet beschadigd is tijdens transport. Neem bij problemen contact op met de leverancier of met de dichtstbijzijnde klantenservice. Na de installatie moet het verpakkingsafval (plastic, piepschuim enz.) buiten het bereik van kinderen worden bewaard - gevaar voor verstikking. Het apparaat moet worden losgekoppeld van de netvoeding voordat het geïnstalleerd wordt - gevaar voor elektrische schok. Zorg tijdens de installatie dat het apparaat de stroomkabel niet beschadigt - gevaar voor brand of elektrische schok. Zet het apparaat pas aan als de installatie voltooid is.
riangle Wees voorzichtig dat u de vloeren niet beschadigt (bv. parket) wanneer u het apparaat verplaatst. Installeer het apparaat op een vloer of steun die sterk genoeg is om het gewicht te kunnen dragen, en op een plaats die geschikt is voor de afmetingen en het gebruik. Zorg dat het apparaat niet in de buurt staat van een warmtebron en dat de vier poten stabiel staan en op de vloer rusten. Stel ze indien nodig af, en controleer of het apparaat perfect waterpas staat met behulp van een waterpas. Wacht ten minste twee uur voordat u het apparaat inschakelt, om te zorgen dat het koelcircuit volledig efficiënt werkt.
Laat ruimte aan beide kanten en boven het apparaat vrij om voldoende ventilatie te garanderen. De afstand tussen de achterkant van het apparaat en de muur achter het apparaat moet 50 mm zijn om toegang tot warme oppervlakken te vermijden. Een vermindering van deze afstand verhoogt het energieverbruik van het product.
WAARSCHUWING: Om gevaarlijke situaties als gevolg van instabiliteit te vermijden, moet de plaatsing of bevestiging van het apparaat plaatsvinden in overeenstemming met de instructies van de fabrikant. Het is verboden om de koelkast zodanig te plaatsen dat de metalen slang van een gasfornuis, metalen gas- of waterleidingen of elektrische kabels in contact komen met de achterwand van de koelkast (spoel van de condensator).
Als de deuren vervangen moeten worden, neem dan contact op met het Technische assistentiecentrum.
Het moet mogelijk zijn om het apparaat van de netvoeding af te sluiten door de stekker uit het stopcontact te trekken als deze toegankelijk is, of via een meerpolige schakelaar die bovenstrooms van het stopcontact is geïnstalleerd in overeenstemming met de bedradingsvoorschriften. Het apparaat moet worden geaard in overeenstemming met de nationale elektrische veiligheidsnormen.
Gebruik geen verlengsnoeren, stekkerdozen of adapters. De elektrische onderdelen mogen niet toegankelijk zijn voor de gebruiker na installatie. Gebruik het apparaat niet als u nat bent of op blote voeten loopt. Gebruik dit apparaat niet als de stroomkabel of stekker beschadigd is, als het niet goed werkt of als het beschadigd of gevallen is.
Als het netsnoer beschadigd is, moet dit worden vervangen door een identiek exemplaar door de fabrikant, zijn vertegenwoordiger of gekwalificeerd personeel om gevaarlijke situaties te voorkomen - gevaar voor elektrische schok.
WAARSCHUWING: Zorg ervoor dat het netsnoer niet vast komt te zitten of beschadigd wordt tijdens het plaatsen van het apparaat.
WAARSCHUWING: Plaats geen meervoudige draagbare stekkerdozen of draagbare stroomvoorzieningen aan de achterkant van het apparaat.
REINIGING EN ONDERHOUD
WAARSCHUWING: Zorg dat het apparaat uitgeschakeld en losgekoppeld is van de netvoeding voordat u onderhoudswerkzaamheden uitvoert; gebruik nooit stoomreinigers - gevaar van elektrische schok.
Gebruik voor de plastic onderdelen, de binnenkant en deurrubbers geen schurende of agressieve schoonmaakmiddelen zoals ruitensprays, schuurmiddelen, ontvlambare vloeistoffen, reinigende was, geconcentreerde reinigers, bleekmiddelen of schoonmaakmiddelen met aardolieproducten. Gebruik geen papieren handdoeken, schuursponsjes of andere agressieve reinigingshulpmiddelen.
AFVOEREN VAN VERPAKKINGSMATERIALEN
Het verpakkingsmateriaal is 100% recyclebaar en is gemarkeerd met het recyclingsymbool.
De verschillende onderdelen van de verpakking moeten op verantwoorde wijze worden afgevoerd en in overeenstemming met de plaatselijke voorschriften voor afvalverwijdering.
AFVOEREN VAN HUISHOUDELIJKE APPARATEN
Dit apparaat is gemaakt met recycleerbare of herbruikbare materialen. Voer het af overeenkomstig de plaatselijke voorschriften voor afvalverwijdering. Voor meer informatie over de behandeling, terugwinning en recycling van elektrische huishoudelijke apparaten kunt u terecht bij uw plaatselijke instantie, de Dienst inzameling huishoudelijk afval of de winkel waar u het apparaat hebt gekocht. Dit apparaat is gemarkeerd conform Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit product op de juiste manier wordt afgevoerd, helpt u negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen.
Het symbool \(\mathbb{O}\) op het apparaat of op de bijbehorende documenten geeft aan dat het niet als huishoudelijk afval mag worden behandeld, maar naar een geschikt inzamelcentrum voor de recycling van elektrische en elektronische apparatuur moet worden gebracht.
TIPS VOOR ENERGIEBESPARING
Installeer het apparaat op een droge, goed geventileerde ruimte, uit de buurt van warmtebronnen (bijv. verwarming, fornuis enz.) en op een plaats waar het niet in direct zonlicht staat. Gebruik indien nodig een isolatieplaat.
Volg de installatie-instructies om een goede ventilatie te garanderen. Onvoldoende ventilatie aan de achterkant van het product verhoogt het energieverbruik en verlaagt de koelefficiëntie.
Het vaak openen van de deur kan tot een verhoging van het energieverbruik leiden. De binnentemperatuur van het apparaat en het energieverbruik kan ook worden beïnvloed door de omgevingstemperatuur, evenals door de plaats van het apparaat. Bij het instellen van de temperatuur moet rekening worden gehouden met deze factoren.
Doe de deur zo min mogelijk open.
Leg bevroren voedsel in de koelkast als u het wilt ontdooien. Door de lage temperatuur van de bevroren producten wordt het voedsel in de koelkast gekoeld. Laat warm voedsel en warme dranken afkoelen voordat u ze in het apparaat zet.
De plaatsing van de schappen in de koelkast heeft geen invloed op het efficiënte gebruik van energie. Voedsel moet zodanig op de schappen worden geplaatst dat de lucht goed kan circuleren (het voedsel mag elkaar niet raken en er moet een afstand tot de achterwand worden aangehouden).
U kunt de bewaarcapaciteit van ingevroren voedsel verhogen door manden en, indien aanwezig, het Stop Frost-schap te verwijderen.
Maak u geen zorgen over geluiden die uit de compressor komen; deze worden in de Beknopte handleiding van dit product als normale geluiden beschreven.
Op de juiste manier afvoeren van uw oude koelkast
WAARSCHUWING
Gevaar voor verstikking
Verwijder de deuren van uw oude koelvriezer.
Anders bestaat er gevaar voor verstikking of hersenbeschadiging.
BELANGRIJK: Voorkom dat kinderen worden blootgesteld aan het risico van beknelling of verstikking. Afgedankte of achtergelaten koelkasten vormen altijd een gevaar—ook als het om "maar een paar minuten" gaat. Volg deze aanwijzingen bij het afvoeren van uw oude koelkast om ongelukken te helpen voorkomen.

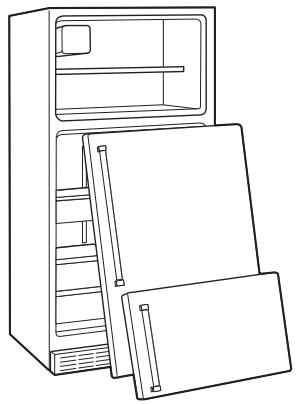

Doe het volgende voordat u uw oude koelkast of vriezer afvoert:
Verwijder de deuren. Laat de schappen op hun plaats: zo maakt u het kinderen lastiger om naar binnen te klimmen.
Voer koelmiddel af overeenkomstig de nationale en plaatselijke voorschriften. Koelmiddelen moeten door een bevoegde technicus worden afgevoerd overeenkomstig de voorgeschreven procedures.

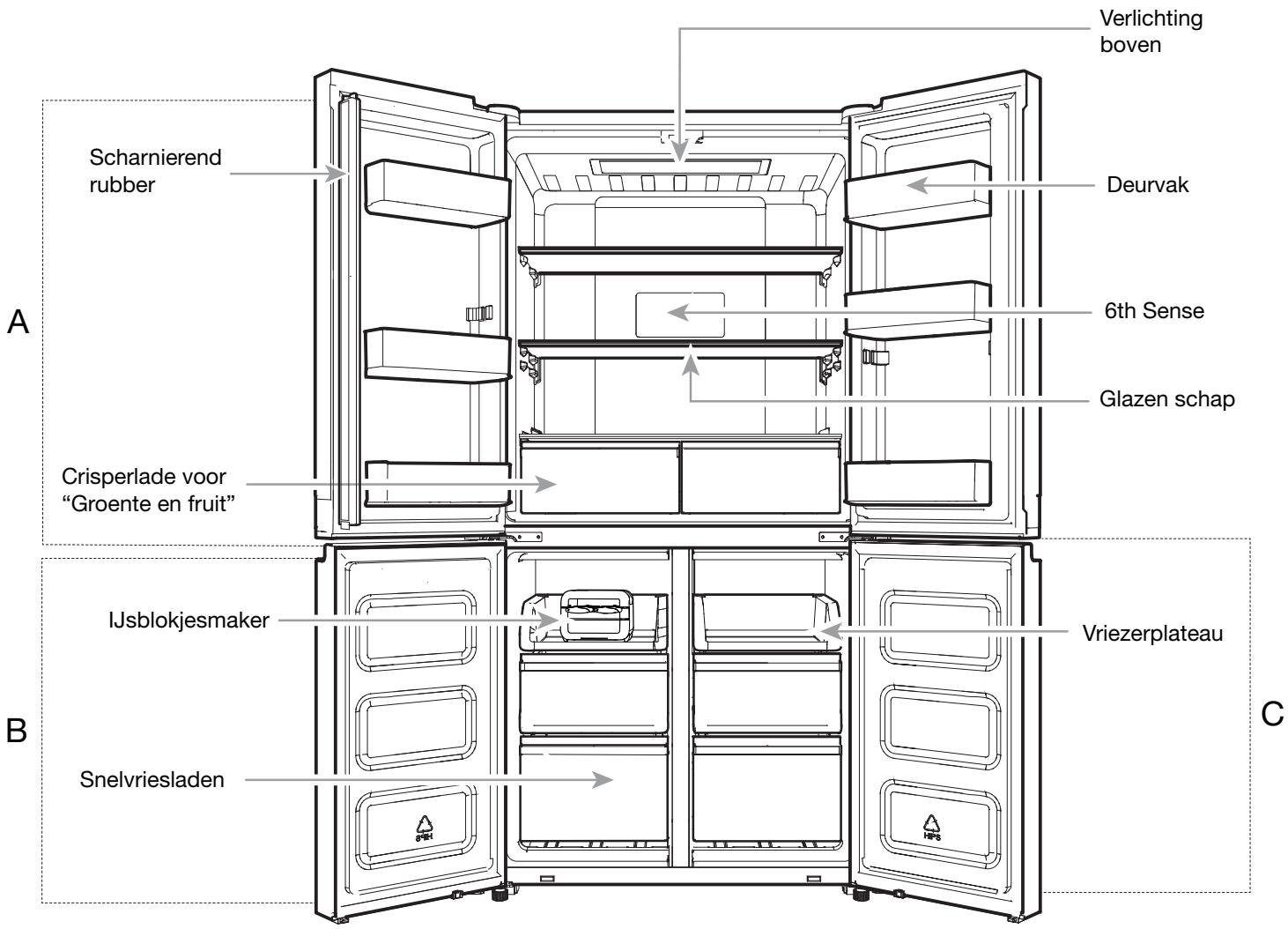

ONDERDELEN EN KENMERKEN
A. Koelkast B. Vriezer C. Flexi Freeze (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
Aan de slag
CHECKLIST INSTALLATIE
Elektrische stroom
WAARSCHUWING
Gevaar voor elektrische schok
Sluit het apparaat aan op een geaard stopcontact.
Verwijder het aardcontact niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot overlijden, brand of een elektrische schok.
Sluit de koelkast aan op een geaard stopcontact.
Deuren
Zie de paragrafen "Deuren van de koelkast verwijderen en terugplaatsen" en "Front van de vrieslade verwijderen en terugplaatsen". De deuren sluiten volledig af. Het apparaat staat waterpas. Draai de stelvoetjes tot ze stevig contact maken met de vloer. - De deuren lopen aan bovenzijde gelijk. (Gebruik zo nodig de uitlijnfunctie).
Eindcontroles
Verwijder al het verpakkingsmateriaal. Stel de temperatuur in op de aanbevolen waarde. Bewaar de aanwijzingen en overige documentatie. - Om volledige assistentie te krijgen, registreer uw product op www.whirlpool.eu/register.
De koelkast uitpakken
WAARSCHUWING
Gevaarlijk gewicht
Verplaats en installeer de koelvriezer met twee of meer mensen.
Doet u dit niet, dan kan rugletsel of ander letsel het gevolg zijn.
Bezorging van het apparaat
De deuropening dient minimaal 838 mm te zijn. Bij een deuropening van 914 mm of minder moeten de deuren, de lade en de scharnieren worden verwijderd.
Rijd de koelvriezer zijwaarts door alle deuropeningen.
Het verplaatsen van uw koelvriezer:
Uw koelvriezer is een zwaar apparaat. Bij verplaatsing voor schoonmaak of onderhoud dient u de vloer af te dekken met karton of hardboard om de vloer niet te beschadigen. Trek het apparaat altijd in rechte lijn van zijn plaats. Probeer het niet te verplaatsen door het heen en weer te bewegen of te kantelen, omdat de vloer dan kan beschadigen.
Verwijder al het verpakkingsmateriaal
- Verwijder alle achtergebleven tape- en lijmresten van het apparaat voordat u het aanzet. Wrijf met uw vingers een klein beetje afwasmiddel over de lijm. Veeg af met warm water en droog na.
- Gebruik geen scherpe voorwerpen, alcohol, ontvlambare vloeistoffen of schurende reinigingsmiddelen om tape of lijm te verwijderen. Daarmee kunt u het oppervlak van uw koelvriezer beschadigen. Voer alle verpakkingsmaterialen af of bestem ze voor hergebruik.
Reinigen voor eerste gebruik
Maak nadat u al het verpakkingsmateriaal hebt verwijderd, de binnenkant van de koelvriezer schoon voordat u hem in gebruik neemt. Zie de aanwijzingen voor reiniging onder "Onderhoud van de koelvriezer".
Reinig glazen plateaus en afdekplaten niet met warm water wanneer zij koud zijn. Plateaus en afdekplaten kunnen kapotgaan als zij plotseling van temperatuur veranderen of hard in aanraking komen met voorwerpen.
Gehard glas is zo gemaakt dat het bij breuk uiteenvalt in een groot aantal kleine stukjes ter grootte van een kiezelsteen. Dit is normaal.
Glazen plateaus en afdekplaten zijn zwaar. Houd ze bij het uittnemen met beide handen vast om te voorkomen dat u ze laat vallen.
WAARSCHUWING
Gevaar voor ontploffing
Houd ontvlambare materialen en dampen, zoals benzine, uit de buurt van de koelvriezer.
Anders bestaat er gevaar voor ontploffing en/of brand met mogelijk fatale gevolgen.

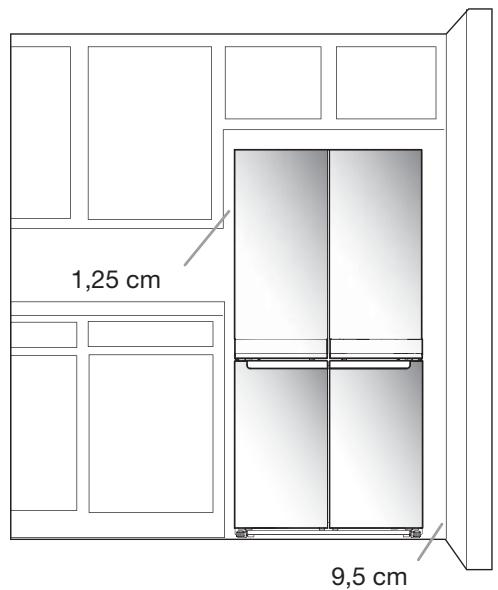

Aan weerszijden en boven het apparaat dient ten minste 1,25 cm vrij te worden gelaten om te zorgen voor voldoende ventilatie. Aan de rechterzijde dient de vrije ruimte minimaal 5 cm te bedragen. Als uw koelvriezer voorzien is van een ijsmaker, dient u aan de rechterzijde extra ruimte vrij te laten voor de wateraansluiting. Bij installatie tegen een vaste wand dient de ruimte tussen het apparaat en de wand minimaal 9,5 cm te bedragen, zodat de deur goed kan worden geopend.
OPMERKING: Deze koelvriezer is bedoeld voor gebruik op een locatie waar de temperatuur tussen minimaal 10°C en maximaal 43°C ligt. Het aanbevolen temperatuurbereik voor optimale prestaties, waarbij het elektriciteitsverbruik verminderd wordt en superieure koeling geleverd wordt, is tussen de 15°C en 32°C. Het verdient aanbeveling de koelvriezer niet in de nabijheid van een oven, radiator of andere warmtebron te plaatsen.
WAARSCHUWING
Gevaar voor elektrische schok
Sluit het apparaat aan op een geaard stopcontact.
Verwijder het aardcontact niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot overlijden, brand of een elektrische schok.
BELANGRIJK: De installatie en de elektrische aansluitingen dienen te worden uitgevoerd door een gekwalificeerde monteur volgens de aanwijzingen van de fabrikant en de plaatselijke veiligheidsvoorschriften.
De koelkast moet worden aangesloten op een netvoeding van 220-240 volt, 10 A, 50/60 Hz. Zorg ervoor dat de spanning op het typeplaatje overeenkomt met de netspanning bij u thuis. Het moet mogelijk zijn het apparaat los te koppelen van de stroomvoorziening door de stekker uit het stopcontact te halen of met een tweepolige schakelaar voor het stopcontact. Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, diens vertegenwoordiger of gekwalificeerd personeel om gevaarlijke situaties te voorkomen.
Voordat het apparaat op zijn definitieve plaats komt te staan, is het belangrijk te controleren of de elektrische aansluiting geschikt is:
Aanbevolen aardingsmethode
Een geaarde netvoeding van 220-240 volt 50 Hz, 220 volt 60 Hz of 230/240 volt 50 Hz, alleen wisselstroom met een zekering van 10 A is vereist.
Type B
Type E en F
Type I
Type M
Type G
Voor Australië en Nieuw-Zeeland:
Uw nieuwe apparaat is speciaal zo gemaakt dat het voldoet aan alle Australische normen en voorwaarden.
Sommige opmerkingen in de aanwijzingen voor installatie kunnen verwijzen naar elektrische vereisten in andere landen, dus dat wijzen we u uitdrukkelijk op.
Uw apparaat mag alleen worden aangesloten op een geaard stopcontact van 230/240 volt 50 Hz, alleen wisselstroom, 10 A.
Elektrische vereisten (alleen Groot-Brittannië en Ierland)
BELANGRIJK: Dit apparaat moet geaard zijn.

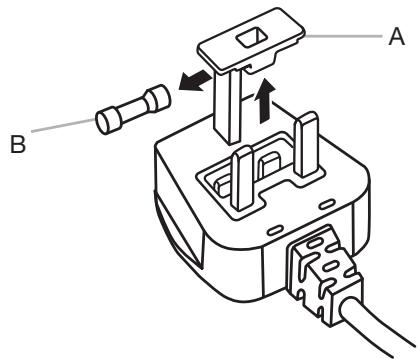

De zekering vervangen
Als het netsnoer van deze koelvriezer voorzien is van een stekker van het type BS1363A met een zekering van 13 A, gebruik dan een door A.S.T.A. goedgekeurde zekering voor het type BS 1362 om een zekering in dit type stekker te vervangen en ga als volgt te werk:
- Verwijder het afdekkapje (A) en de zekering (B).
- Plaats de nieuwe 13 A zekering in het afdekkapje.
- Plaats het afdekkapje met de zekering terug in de stekker.
BELANGRIJK: Bij vervanging van een zekering moet ook het afdekkapje worden teruggeplaatst. Als het afdekkapje kwijtraakt, mag de stekker pas worden gebruikt nadat een ander passend afdekkapje is aangebracht. Of een afdekkapje geschikt is, kan worden vastgesteld aan de hand van de kleur of het gekleurde "woord" aan de onderzijde van de stekker. Nieuwe afdekkapjes zijn te koop bij uw plaatselijke elektriciteitswinkel.
A. Afdekkapje zekering B. Zekering
(Alleen) voor Ierland:
De voor Groot-Brittannië gegeven informatie is veelal van toepassing, maar er is nog een derde type stekker en stopcontact in gebruik: het 2-polige type met randaarde.
Als de gemonteerde stekker niet geschikt is in uw stopcontact, neem dan contact op met Aftersales voor nadere aanwijzingen. Probeer de stekker niet zelf te verwisselen. Dat moet worden gedaan door een gekwalificeerde monteur overeenkomstig de aanwijzingen van de fabrikant en de vigerende standaardveiligheidsvoorschriften.
Temperatuur
Dit apparaat is ontworpen voor gebruik op plaatsen met een temperatuur binnen de volgende grenswaarden, overeenkomstig de op het typeplaatje vermelde klimaatklasse. Bij langdurige blootstelling aan temperaturen buiten de vermelde grenswaarden werkt de koelvriezer mogelijk niet naar behoren.
OPMERKING: Het verdient aanbeveling de koelvriezer niet in de nabijheid van een oven, radiator of andere warmtebron te plaatsen.
| Klimaatklasse | Omg. temp. (°C) | Omg. temp. (°F) |
| SN | 10 - 32 | 50 - 90 |
| N | 16 - 32 | 61 - 90 |
| ST | 16 - 38 | 61 - 100 |
| T | 16 - 43 | 61 - 110 |
Deuren van de koelkast verwijderen en terugplaatsen
OPMERKING: Meet hoe breed uw deuropening is om na te gaan of het nodig is de deuren van de koelkast te verwijderen voordat hij bij u thuis naar binnen kan. Mocht het nodig zijn de deuren van het apparaat te verwijderen, volg dan onderstaande aanwijzingen.
BELANGRIJK: Als het apparaat al was geïnstalleerd en u het wilt overbrengen naar een plaats buiten uw huis, zet u allereerst de thermostaat van de koelkast op nul. Haal de stekker uit het stopcontact of schakel de stroom uit. Haal de levensmiddelen en verstelbare vakken uit de deuren.
Houd het benodigde gereedschap bij de hand en lees alle aanwijzingen door voordat u de deuren verwijdert.
BENODIGD GEREEDSCHAP: Dopsleutel van 6 mm, dopsleutel van 5 mm en een kruiskopschroevendraaier nr. 2.
WAARSCHUWING
Gevaar voor elektrische schok
Haal de stekker uit het stopcontact voordat u de deuren verwijdert.
Anders bestaat er gevaar voor elektrische schok met mogelijk fatale gevolgen.

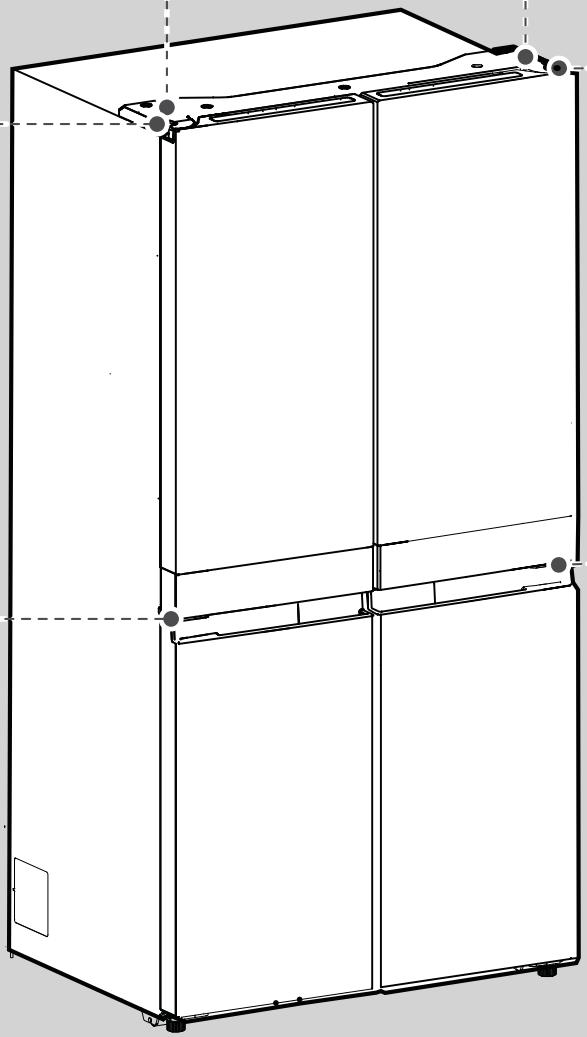

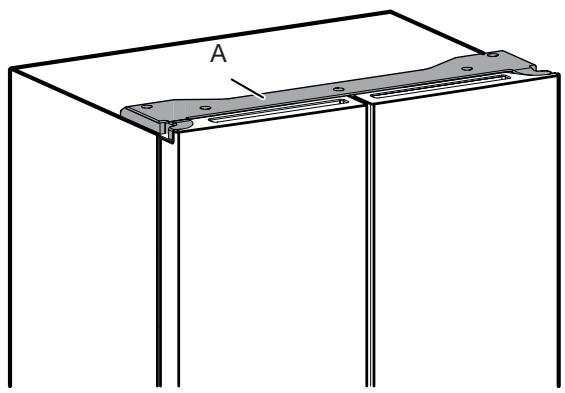

Afdekking scharnier linksboven
A. Schroeven van afdekking bovenscharnier B. Afdekking bovenscharnier

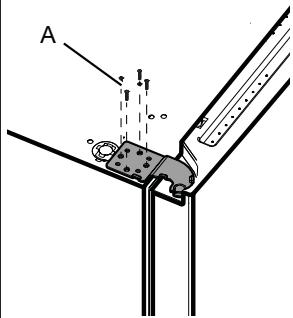

Scharnier linksboven
A. Inbusschroeven van 5 mm

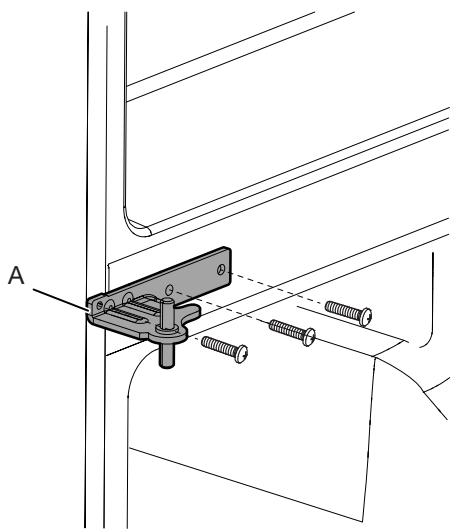

Scharnier links midden A. Scharnier
Afdekking scharnier rechtsboven
A. Schroeven van afdekking bovenscharnier B. Afdekking bovenscharnier
A. Inbusschroeven van 5 mm
Til de koelkastdeur met twee of meer mensen.
Doet u dit niet, dan kan rugletsel of ander letsel het gevolg zijn.
Deuren van de koelkast verwijderen
WAARSCHUWING
Gevaar voor elektrische schokken
Haal de stekker uit het stopcontact voordat u de deuren verwijdert.
Anders bestaat er gevaar voor elektrische schok met mogelijk fatale gevolgen.
Rechterdeur verwijderen
- Haal de stekker uit het stopcontact of schakel de stroom uit.
- Houd de deuren van de koelkast gesloten tot u klaar bent om ze ervan af te tillen.
OPMERKING: Zorg voor extra ondersteuning van de deur wanneer u bezig bent de scharnieren te verwijderen. De magneten van de deurrubbers zijn onvoldoende om de deuren dan op hun plaats te houden. 3. Verwijder de afdekkap van het bovenscharnier met een kruiskopschroevendraaier. 4. Verwijder de vier schroeven van het bovenscharnier met een dopsleutel van 5 mm en leg ze opzij.

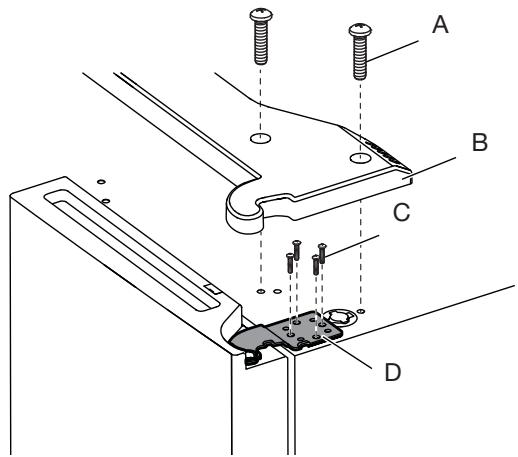

A. Schroef van afdekkap bovenscharnier C. Inbusschroeven van 5 mm B. Afdekkap van bovenscharnier D. Bovenscharnier
- Til de koelkastdeur van de middelste scharnierpen. Het bovenscharnier komt samen met de deur los.
Linkerdeur verwijderen
BELANGRIJK: Omdat de bedrading van de gebruikersinterface door het scharnier van de linkerdeur loopt, moet u deze losmaken voordat u de deur verwijdert.

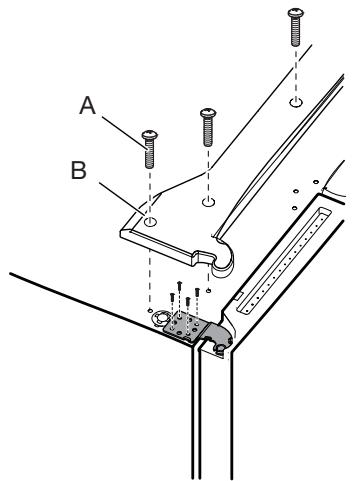

- Verwijder de afdekkap van het bovenscharnier met een kruiskopschroevendraaier.
A. Schroef van afdekkap bovenscharnier B. Afdekkap van bovenscharnier

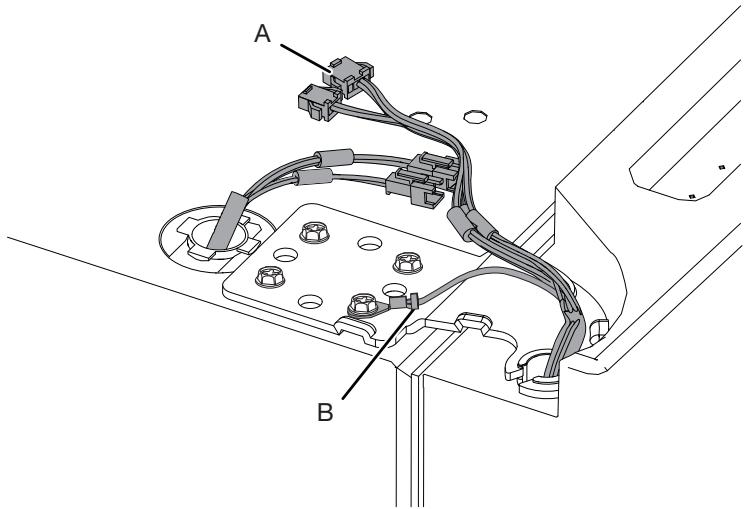

- Maak de twee bedradingspluggen op het scharnier los.
Pak de bedradingspluggen aan beide zijden vast. Druk de plug met uw linkerduim in om de vergrendeling los te maken en trek beide helften van de pluggen van elkaar.
A. Bedradingsplug B. Aardaansluiting

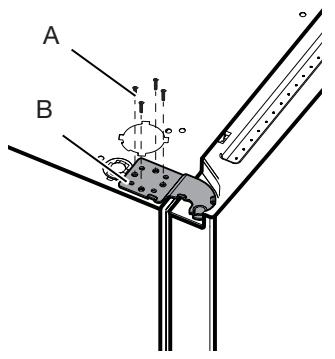

- Verwijder de vier binnenste schroeven van het bovenscharnier met een dopsleutel van 5 mm en leg ze opzij.
A. Inbusschroeven van 5 mm B. Bovenscharnier
OPMERKING: Zorg voor extra ondersteuning van de deur wanneer u bezig bent de scharnieren te verwijderen. De magneten van de deurrubbers zijn onvoldoende om de deuren dan op hun plaats te houden.
- Til de koelkastdeur van de onderste scharnierpen.
Het bovenscharnier komt samen met de deur los.
OPMERKING: Het is niet altijd nodig de onderscharnieren en remvoeten te verwijderen om de koelvriezer door de deur te krijgen.
Gebruik alleen als het nodig is een dopsleutel van 6 mm en een kruiskopschroevendraaier nr. 2 om het middelste scharnier te verwijderen.
De rechterdeur van de koelkast terugplaatsen
- Plaats de rechterdeur op de middelste scharnierpen.
- Steek de bovenscharnierpen in de opening bovenin de deur van de koelkast.
- Bevestig het scharnier aan de behuizing met vier inbusschroeven van 5 mm. Draai de schroeven niet helemaal aan.
De linkerdeur van de koelkast terugplaatsen
- Plaats de linkerdeur op de middelste scharnierpen.
- Bevestig het scharnier aan de behuizing met vier inbusschroeven van 5 mm. Draai de schroeven niet helemaal aan.
- Sluit de elektrische bedrading weer aan.
Duw beide helften van de bedradingsplug samen. Sluit de aardedraad weer aan op de scharnierschroef.
Laatste handelingen
- Draai de vijf inbusschroeven van 5 mm volledig aan.
- Plaats de afdekkappen van de bovenscharnieren terug.
De vriezerdeur/Flexi Freeze-deur verwijderen en terugplaatsen
- Houd de deuren van de vriezer gesloten tot u klaar bent om ze eraf te tillen.
OPMERKING: Zorg voor extra ondersteuning van de deur wanneer u bezig bent de scharnieren te verwijderen. De magneten van de deurrubbers zijn onvoldoende om de deuren dan op hun plaats te houden.
Verwijder het middelste scharnier van de behuizing met een kruiskopschroevendraaier nr. 2 en een dopsleutel van 6 mm.
A. Middelste scharnier

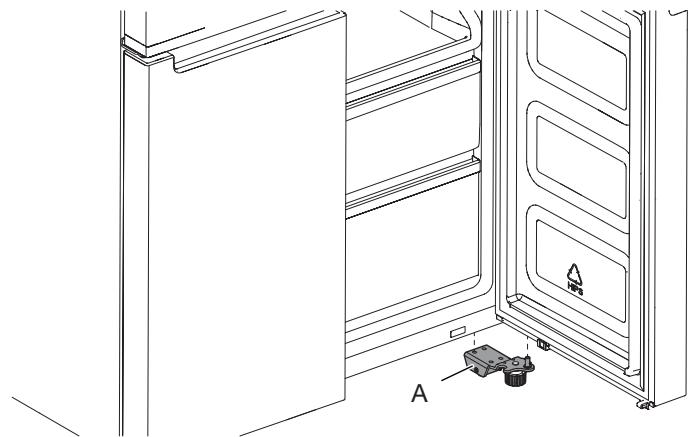

Til de vriezerdeur van de onderscharnierpen.
A. Onderscharnier
WAARSCHUWING
Gevaar voor elektrische schok
Sluit het apparaat aan op een geaard stopcontact.
Verwijder het aardcontact niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot overlijden, brand of een elektrische schok.
- Sluit het apparaat aan op een geaard stopcontact.
- Plaats alle verwijderbare onderdelen en levensmiddelen terug in de lade.
De koelkast waterpas zetten
- Zet de koelkast op zijn definitieve plaats.
- Draai de remvoeten met de hand. Draai ze naar links tot de rollen van de vloer zijn en beide remvoeten tegen de vloer drukken. Dit voorkomt dat de koelvriezer naar voren rijdt wanneer u de deuren opent.
A. Remvoeten
BELANGRIJK: Als u de remvoeten nog verder moet afstellen, houd het apparaat dan waterpas door beide remvoeten gelijkmatig te verdraaien. 3. Gebruik een waterpas om ervoor te zorgen dat de koelkast waterpas staat, zowel van rechts naar links als van achter naar voren.
Gebruik van het bedieningspaneel
De aanraaktoetsen bevinden zich aan de linkerkant van de koelkastdeur. Het bedieningspaneel bevat informatie over verschillende knoppen en indicatielampjes. De temperatuurindicatoren van de koelkast en vriezer tonen de laatst ingestelde temperaturen.
- Toets geluid AAN/UIT
- Temperatuurtoets koelkast (3 sec. ingedrukt houden voor snelkoelen)
- Temperatuurtoets Flexi Freeze (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
- Temperatuurtoets vriezer (3 sec. ingedrukt houden voor snelvriezen)
- Indicatielampje toetsenblokkering
- Toets toetsenblokkering
- Indicatielampje deur open
- Indicatielampje snelvriezen
- Indicatielampje zacht vriezen (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
- Indicatielampje mild vriezen (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
- Indicatielampje 6th Sense
- Indicatielampje hard vriezen (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
- Indicatielampje snelkoelen
- Toets vakantiemodus
- Indicatielampje demo-modus (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
- Indicatielampje vakantiemodus
- Indicatielampje geluid
Het bedieningspaneel wordt automatisch uitgeschakeld nadat er een minuut niet op een toets is gedrukt. Druk op een willekeurige toets om het bedieningspaneel in te schakelen.
Temperatuurinstellingen bekijken en wijzigen
De temperatuur van de koelkast en de vriezer wijzigen:
De temperatuurwaarden zijn in de fabriek vooringesteld om het u gemakkelijk te maken.
Controleer bij eerste installatie van uw koelvriezer of de instellingen nog steeds overeenkomen met de aanbevolen waarden. De door de fabrikant aanbevolen instelwaarden zijn 3°C voor de koelkast en -18°C voor de vriezer.
Door op de temperatuurtoets voor de koelkast of vriezer te drukken loopt u door de temperatuurinstellingen in graden Celsius (°C).
BELANGRIJK:
Wacht 24 uur voordat u levensmiddelen in de koelkast zet. Als u producten in de koelkast bewaart voordat de ingestelde temperatuur is bereikt, kunnen uw levensmiddelen bederven.
OPMERKING: Instelling van de temperatuur onder de aanbevolen waarde leidt niet tot een snellere temperatuurdaling.
Als de temperatuur in de koelkast of de vriezer te hoog of te laag is, controleer dan of de ventilatieopeningen niet verstopt zijn voordat u een andere waarde instelt. De aanbevolen instellingen zouden geschikt moeten zijn voor normaal huishoudelijk gebruik. De temperatuur is goed ingesteld als melk of sap in de koelkast zo koud is als u dat wenst en als het ijs stevig is wanneer u het uit de vriezer haalt.
OPMERKING: Ruimten zoals een garage, een kelder of een overdekte ruimte buiten kunnen vochtiger en veel warmer of kouder zijn. In dat geval kan het nodig zijn de temperatuur anders in te stellen dan de aanbevolen waarden.
Wacht ten minste 24 uur voordat u een andere waarde instelt. Controleer de temperatuur voordat u opnieuw iets verandert.
6th Sense 6th Sense Fresh Lock en vriesbediening
De 6th SENSE Fresh Lock-sensor zorgt voor een nauwkeurige en constante temperatuurregeling om vers voedsel langer te kunnen bewaren, op de meest natuurlijke manier. Zodra er een temperatuurschommeling wordt gedetecteerd, activeert de sensor een compressor die de oorspronkelijke temperatuur snel herstelt. De 6th SENSE vriessensor beperkt temperatuurschommelingen in de vriezer tot een minimum dankzij een innovatief temperatuurbeheersysteem. Vriesbrandwonden worden verminderd en de kwaliteit en kleur van het voedsel blijven behouden.
* Flexi Freeze-instelling (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
Met de Flexi Freeze-functie kunt u de vooraf ingestelde temperatuur voor het Flexi Freeze-vak instellen.
| Symbool | Functie | Temperatuur |
| ※ | Traditionele vriezer | -18°C |
| ※ | Milde vriezer | -12°C |
| ※ | Zachte vriezer | -7°C |
- Om de koudste instelling (-20°C) in of uit te schakelen, houdt u de Flexi Freeze-temperatuurtoets gedurende 3 seconden ingedrukt.
Multi-temperatuurinstelling wijzigen
Traditionele vriezer (-18°C): Reeds bevroren voedsel en vers voedsel (max. 12 maanden) ■ Milde vriezer (-12°C): Reeds bevroren voedsel (max. 1 maand) Zachte vriezer (-7°C): Reeds bevroren voedsel (max. 1 week)
Onderstaande tabel dient als richtlijn bij het veranderen van de instelwaarden:
| CONDITIE | TEMPERATUURVERANDERING |
| Koelkast te koud | Instelling koelkast 1° hoger |
| Koelkast te warm | Instelling koelkast 1° lager |
| Vriezer te koud | Instelling vriezer 1° hoger |
| Vriezer te warm/te weinig ijs | Instelling vriezer 1° lager |
Snelkoelen
De snelkoelfunctie is handig wanneer de koelkast veel in gebruik en/of volledig gevuld is of wanneer het tijdelijk warm is in de ruimte waarin de koelkast staat.
- Om de functie Snelkoelen in te schakelen houdt u de temperatuurtoets voor de koelkast 3 seconden ingedrukt. Als de functie ingeschakeld is, gaat het symbool Snelkoelen branden. De functie Snelkoelen blijft 24 uur in werking, tenzij u de functie handmatig eerder uitschakelt.
- Om de functie Snelkoelen handmatig uit te schakelen houdt u de temperatuurtoets voor de koelkast 3 seconden ingedrukt. Het symbool Snelkoelen gaat uit als de functie niet ingeschakeld is. Bij wijziging van de koelkasttemperatuur wordt de functie Snelkoelen automatisch uitgeschakeld.
Snelvriezen
De hoeveelheid vers voedsel (in kg) die in 24 uur kan worden ingevroren staat aangegeven op het typeplaatje van het apparaat.
Houd de temperatuurtoets voor de vriezer 3 seconden ingedrukt (tot het indicatielampje snelvriezen gaat branden), 24 uur voordat u vers voedsel in de vriezer legt. Na het plaatsen van vers voedsel in de vriezer is 24 uur met de snelvriesfunctie over het algemeen voldoende; na 50 uur wordt de snelvriesfunctie automatisch uitgeschakeld. - Om de functie Snelvriezen handmatig uit te schakelen houdt u de temperatuurtoets voor de vriezer 3 seconden ingedrukt. Het symbool Snelvriezen gaat uit. Bij wijziging van de vriestemperatuur wordt de functie Snelvriezen automatisch uitgeschakeld.
Vakantiemodus
Deze modus is ontworpen zodat uw apparaat geen energie verspilt in periodes waarin het niet wordt gebruikt (bijvoorbeeld wanneer u op vakantie bent).
Door deze functie te selecteren wordt de temperatuur van de koelkast automatisch ingesteld op de warmste temperatuur.
- Om de vakantiemodus te gebruiken houdt u de modustoets ingedrukt tot het indicatielampje Vakantiemodus gaat branden op het display.
- Om de vakantiemodus uit te schakelen houdt u de modustoets ingedrukt tot het indicatielampje niet meer brandt op het display. Bij wijziging van de koelkasttemperatuur wordt de functie Vakantiemodus automatisch uitgeschakeld.
BELANGRIJK: Als deze modus geselecteerd wordt, moeten alle levensmiddelen en dranken uit de koelkast worden gehaald.
Geluid AAN-UIT
Druk op de toets om de geluidstonen in of uit te schakelen.
Toetsenblokkering
Houd de blokkeringstoets 3 seconden ingedrukt om de toetsenblokkering in te schakelen. Om de blokkering uit te schakelen houdt u de blokkeringstoets 3 seconden ingedrukt.
De blokkeringsfunctie negeert alle interactie met het bedieningspaneel tot de gebruiker het bedieningspaneel deblokkeert. Deze functie is bedoeld om onbedoelde verandering van de instellingen te voorkomen.
Demo-modus (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
Deze modus wordt gebruikt wanneer het apparaat tentoongesteld is in een winkel of als u de koeling wilt uitzetten. Met uitzondering van de binnenverlichting staan alle overige functies dan uit.
De Demo-modus kan gebruikt worden als u langere tijd op vakantie gaat. Zie de paragraaf "Vakantie en verhuizing" voor de te volgen stappen om uw koelvriezer langere tijd in deze modus te zetten.
Als u de Demo-modus inschakelt, gaat op het scherm het symbool "Demo" branden. U kunt de Demo-modus in- of uitschakelen door de toetsen Geluid AAN-UIT en de blokkeringstoets tegelijkertijd 3 seconden ingedrukt te houden.
Alarm deur open
Bij de functie Alarm deur open gaat er een alarm af en knippert het symbool "Deur open" als een van de vier deuren langer dan 2 minuten open is. Het alarm gaat elke 5 minuten af. Sluit alle deuren om het alarm uit te schakelen.
OPMERKING: Wanneer de deuren langere tijd openstaan omdat u bijvoorbeeld de koelkast van binnen schoonmaakt, kunt u de alarmtoon uitschakelen door een willekeurige toets op het bedieningspaneel aan te raken. De alarmtoon gaat dan tijdelijk uit, maar het symbool Deur open op het bedieningspaneel blijft branden.
Verlichting van de koelkast
De koelkast is voorzien van binnenverlichting die elke keer aangaat wanneer de deuren worden geopend.
OPMERKING: Het licht komt van een ledlampje dat niet hoeft te worden vervangen. Als het ledlampje niet brandt wanneer de deur openstaat, moet u de klantenservice bellen om het te laten vervangen.
De deuren openen en sluiten
De koelkast heeft twee deuren. De deuren kunnen afzonderlijk of tegelijk worden geopend en gesloten. De linkerdeur van de koelkast is voorzien van een verticaal scharnierend afdichtingsrubber.

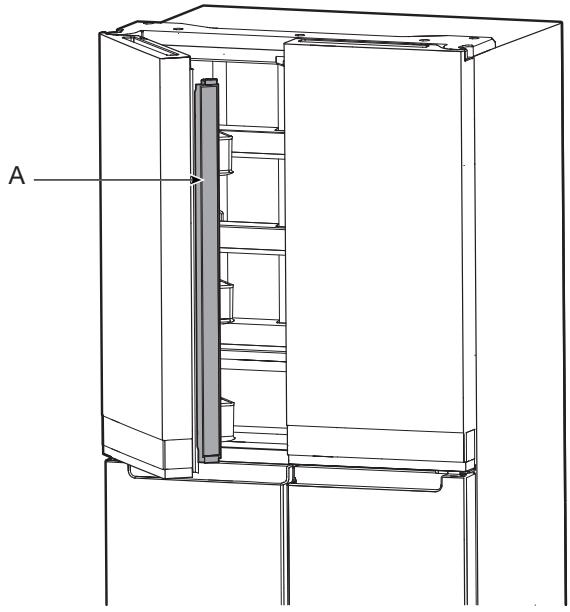

Wanneer de linkerdeur wordt geopend, draait het rubber automatisch naar binnen zodat het niet in de weg zit. Wanneer beide deuren gesloten zijn, vormt het rubber automatisch een afdichting tussen de twee deuren.
A. Scharnierend rubber
De deurschakelaar van de koelkast bevindt zich in de bovenste scharnierafdekking links en rechts.
Bij de vriezer en de multi-temperatuurzone zit de deurschakelaar in het onderste scharnier. De deurschakelaars maken gebruik van magnetisme om te herkennen of de deur open of gesloten is. Zorg er daarom voor dat zich binnen 7,62 cm van de afdekkap van de scharnieren geen magneten of elektronische apparaten (speakers, CoolVox® etc.) bevinden.
OPMERKING: De verlichting gaat niet aan als de schakelaar niet herkent dat de deur geopend is.
A. Afdekkap scharnier
IJsblokjesmaker

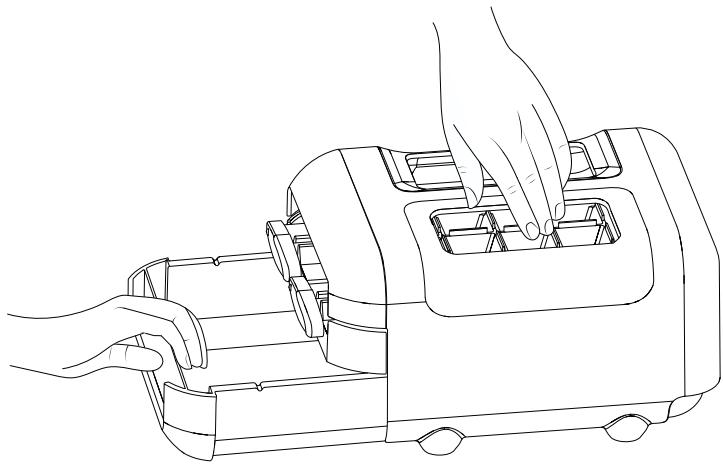

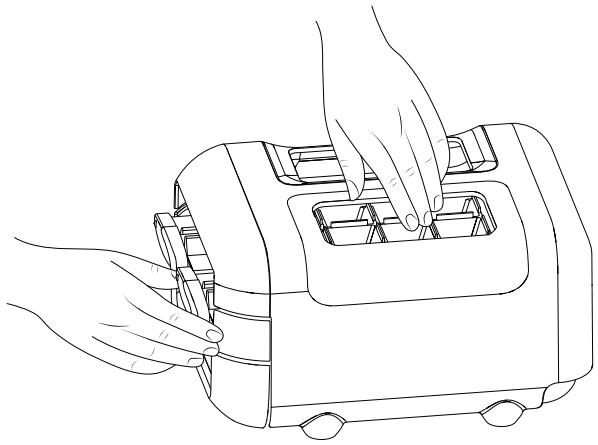

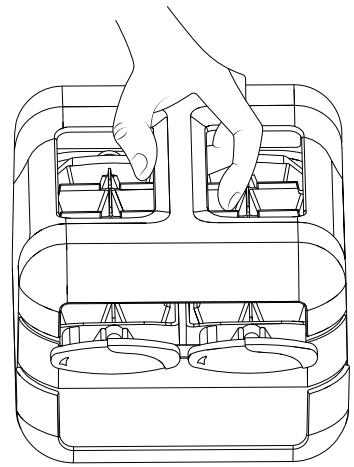

- Om ijsblokjes te maken vult u het ijsplateau met gezuiverd water en zet u de handmatige ijsblokjesmaker op het bovenste schap van de vriezer. Wacht tot het water bevroren is. Als het ijs klaar is, draait u de knoppen naar rechts om ijsblokjes in de ijsbak te laten vallen.
Til de ijsbak een beetje op en trek hem naar buiten om bij de ijsblokjes te komen.
De handmatige ijsblokjesmaker kan uit de vriezer worden gehaald als u geen ijsblokjes nodig heeft, om meer ruimte te krijgen in de vriezer.
Bewaren van voedsel
Bewaren van eieren
Het wordt aanbevolen om eieren bij een constante temperatuur te bewaren om ze vers te houden, dus het is het best om ze op het middelste schap van de koelkast te bewaren.
SCHAPPEN, VAKKEN EN LADES
Reinig glazen plateaus en afdekplaten niet met warm water wanneer ze koud zijn. Plateaus en afdekplaten kunnen kapotgaan als zij plotseling van temperatuur veranderen of hard in aanraking komen met voorwerpen.
Gehard glas is zo gemaakt dat het bij breuk uiteenvalt in een groot aantal kleine stukjes ter grootte van een kiezelsteen. Dit is normaal. Glazen plateaus en afdekplaten zijn zwaar. Houd ze bij het uitnemen met beide handen vast om te voorkomen dat u ze laat vallen.

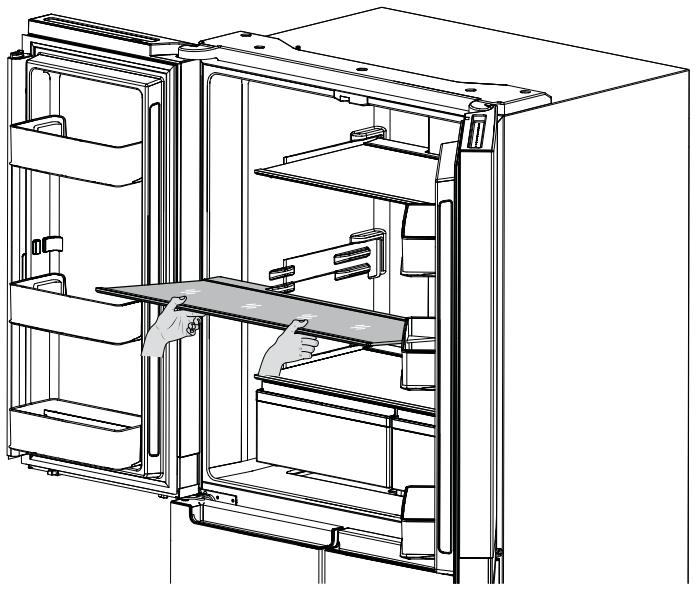

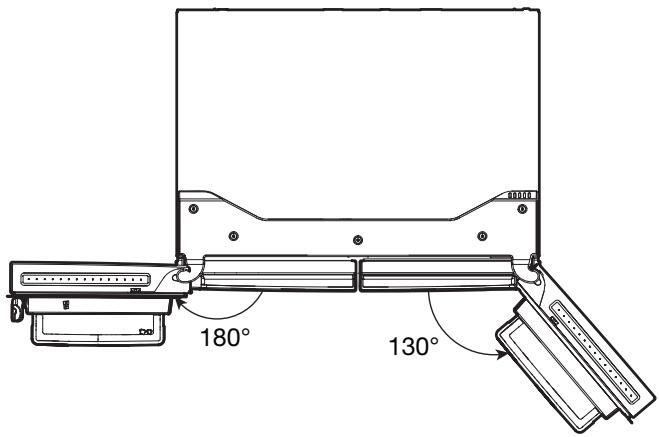

Hoogte van de schappen aanpassen
De hoogte van de schappen kan worden aangepast door ze van de onderste steun op de bovenste steun te plaatsen en andersom.
Open de rechterdeur helemaal. - Open de linkerdeur helemaal en til de deur op zodat hij 180° geopend is.
Haal het schap uit de koelkast en plaats het op de gewenste hoogte.
Zorg dat het schap goed op de steunen rust.
Schappen en schapframes
De schappen in uw koelkast zijn verstelbaar, zodat u ze naar behoefte kunt aanpassen.
Door soortgelijke producten bij elkaar te bewaren en de schappen aan te passen aan de afmetingen van de verschillende artikelen, vindt u het gewenste product sneller terug. De deur van de koelkast zal dan ook minder lang openstaan, zodat u energie bespaart.
Schappen verwijderen en terugplaatsen:
- Open de rechter- en linkerdeur helemaal en til de linkerdeur op tot hij 180° geopend is.
- Verwijder het middelste of bovenste schap door het van de steunen op te tillen. Trek het schap naar u toe en kantel het omlaag in een verticale positie. Draai het schap onder een hoek en trek het uit de koelkast.
- Neem het onderste schap eruit door het van de steunen op te tillen. Trek het schap naar u toe en kantel het omhoog in een verticale positie. Draai het schap onder een hoek en trek het uit de koelkast.
- Plaats het middelste en het bovenste schap terug door het onder een hoek in de koelkast te brengen, met de voorzijde omlaag. Breng de voorzijde omhoog en schuif het schap naar achteren tot de achterkant in de steunen valt. Leg de voorzijde neer en controleer of het schap goed ligt.
- Plaats het onderste schap terug door het onder een hoek in de koelkast te brengen, met het schap omhoog. Breng de voorzijde omlaag en schuif het schap naar achteren tot het in de steunen valt. Leg de voorzijde neer en controleer of het schap goed ligt.

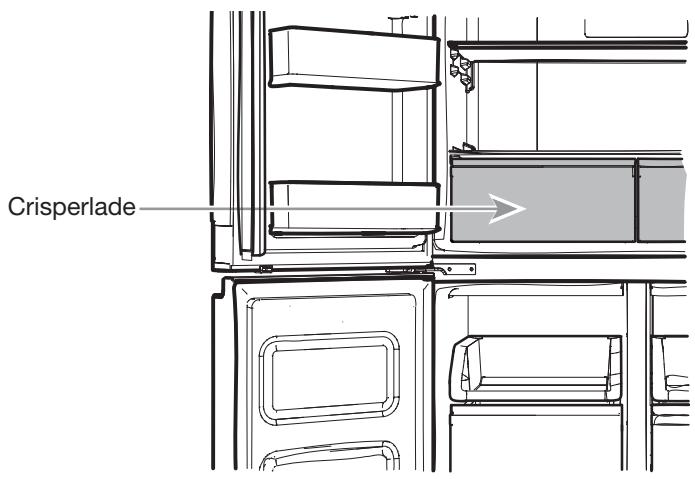

Crisperladen
De crisperladen verwijderen en terugplaatsen:
- Pak de handgreep van de crisperlade en schuif hem recht naar buiten tot hij niet verder kan. Til de crisperlade van de onderste geleider.
- Voor het terugplaatsen legt u de crisperlade op de onderste geleider en duwt u hem voorbij de stop op zijn plaats.

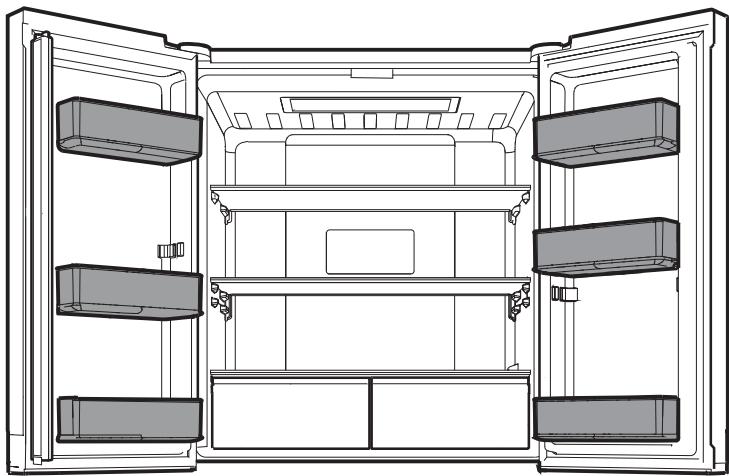

Deurvakken van de koelkast
De vakken in de deuren van de koelkast zijn verstelbaar, zodat u ze naar behoefte kunt aanpassen.
Bewaarvakken in de vriezer

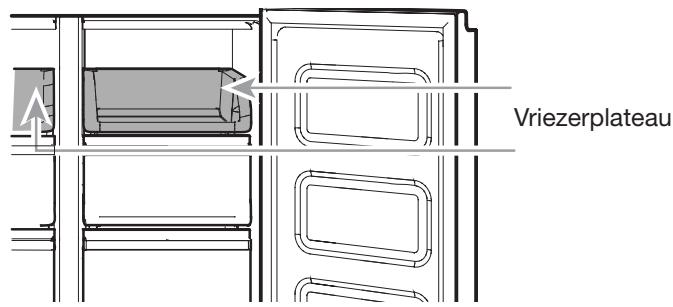

Vriezerplateau
Het vriezerplateau is handig om snel toegang te hebben tot veelgebruikte producten, voor het invriezen of bewaren van restjes of kleine producten.

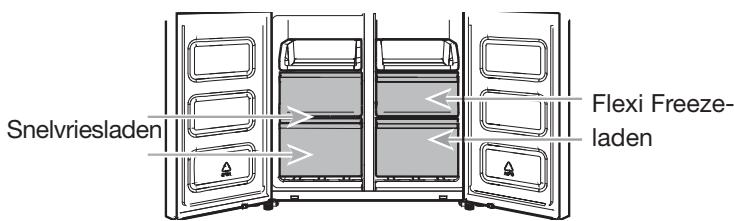

Laden van de vriezer Vak voor snelvriezen
- Met de snelvriesladen kunt u makkelijk levensmiddelen met een groot volume opslaan.
- Met de snelvriesoptie kunt u al uw diepvriesproducten veilig en transparant opslaan.
Flexi Freeze-vak (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX)
Met het Flexi Freeze-vak kunt u een van drie vriezertemperaturen kiezen: -7°C, -12°C en -18°C om de beste opslagcondities voor verschillende soorten voedsel te bieden.
Voor een maximale capaciteit van de vriezer kunt u de vriezerlade verwijderen, zodat het vriesplateau vrij komt te liggen.
De bovenste lade verwijderen:
- Pak de handgreep van de lade en schuif hem recht naar buiten tot hij niet verder kan. Til de lade van de onderste geleider.
- Voor het terugplaatsen legt u de lade op de onderste geleider en duwt u hem voorbij de stop op zijn plaats.
Vriezerplateau (alleen bij WQ9 E1L en WQ9 B1L)
Om de capaciteit van de vriezer zo groot mogelijk te maken, kunt u de middelste lade verwijderen, zodat het vriesplateau eronder vrij komt te liggen. Bewaar de bovenste lade voor eventueel later gebruik en leg uw producten direct op het plateau.
Betekenis van geluidssignalen
Toewijzing geluidstonen
| Naam toon | Voorbeeld toepassing |
| Apparaat aan | Elke keer wonneer het apparaat worden aangezet. |
| Op knop drukken | Er wordt op een geldige knop gedrukt. |
| Ongeldig (fout) | Er is gewelijkijdig op twee of meer geldige knoppen gedrukt. Onderbreking van aftelling bij drukken op en vasthouden van knoppen. |
| Geactiveerd / klaar | Bevestiging dat een modus is ingeschakeld. |
| Gedeactiveerd | Bevestiging dat een modus isuitgeschakeld. |
| Waarschuwing | Alarm deur open. |
Bovenstaande tabel is alleen voor snelle naslag bedoeld.
Zie voor gedetailleerde informatie de desbetreffende paragrafen.
Bij tegenstrijdigheden prevaleert de informatie in de paragrafen.
Accessoires
Neem voor de bestelling van accessoires contact op met de dealer bij wie u uw koelvriescombinatie hebt gekocht.
Assistentie of onderhoud
Kijk voordat u belt voor assistentie of onderhoud onder
"Probleemoplossing" hierna. Dat kan u de kosten van een servicebezoek besparen. Als u toch hulp nodig blijkt te hebben, volg dan onderstaande aanwijzingen.
Als u vervangingsonderdelen nodig heeft
De dealer bij wie u uw koelvriescombinatie hebt gekocht kan u vertellen waar u in de buurt terecht kunt voor door de fabriek opgegeven vervangingsonderdelen.
Garantie
Neem voor informatie over de garantie contact op met de dealer bij wie u de koelvriescombinatie heeft gekocht.
Bewaar deze handleiding en uw aankoopbon samen voor toekomstig gebruik. Voor service binnen de garantietermijn moet u kunnen aantonen wanneer u het product hebt gekocht of geïnstalleerd.
Noteer de volgende gegevens van uw apparaat voor het geval u later een beroep moet doen op assistentie of service. U zult dan het volledige modelnummer en serienummer moeten weten. Die gegevens vindt u op het typeplaatje met het modelnummer en het serienummer, aan de binnenkant van het koelgedeelte.
Naam dealer
Serienummer
Adres
Telefoonnummer.
Modelnummer
Aankoopdatum
ONDERHOUD VAN DE KOELVRIEZER
Reiniging
WAARSCHUWING
Gevaar voor ontploffing
Gebruik een niet-ontvlambaar reinigingsmiddel.
Anders bestaat er gevaar voor ontploffing en/of brand met mogelijk fatale gevolgen.
Alle gedeelten van de koelkast, de vriezer en de Flexi Freeze-gedeeltes (alleen bij WQ9 B1L, 6WM591NIHAS en WQ70900SXX) worden automatisch ontdooid. Reinig alle vakken echter eenmaal per maand om geurtjes te voorkomen. Neem gemorste producten direct op met een doek.
Schoonmaken van de buitenkant
Zie de voor uw model specifieke informatie over het schoonmaken van de buitenkant.
Uitvoering 1 - Gladde deur
BELANGRIJK: Beschadiging van de gladde afwerking van de deuren wegens onjuist gebruik van reinigingsproducten of gebruik van niet-aanbevolen reinigingsproducten valt niet onder de garantie. Scherpe of botte voorwerpen laten sporen achter op de deur.
| WEL GEBRUIKEN | NIET GEBRUIKEN |
| ✓Zachte, schone doek | X Schurende doeken
X Keukenpapier of kranten
X Sponsjes van staalwol |
| ✓Warm water met zachte zeep | X Schuurpoeders of schuurmiddelen
X Ruitenreinigers
X Ammonia
X Zure of azijnhoudende reinigingsmiddelen
X Ovenreinigers
X Ontvlambare vloeistoffen |
OPMERKING: Met keukenpapier maakt u krassen en kan de heldere coating van de gelakte deur dof worden. Om beschadiging te voorkomen, gebruikt u het best alleen zachte, schone doeken om te poetsen en af te vegen.
Uitvoering 2 - Roestvrij staal BELANGRIJK:
- Gebruik uitsluitend voor rvs aanbevolen schoonmaakmiddelen en doeken. Beschadiging van de rvs afwerking wegens onjuist gebruik van reinigingsproducten of gebruik van niet-aanbevolen reinigingsproducten valt niet onder de garantie. Vermijd contact tussen rvs apparatuur en bijtende of corrosieve elementen, zoals in omgevingen die een hoog zoutgehalte hebben of heel vochtig zijn. Beschadiging wegens blootstelling aan dergelijke elementen valt niet onder de garantie.
| WEL GEBRUIKEN | NIET GEBRUIKEN |
| ✓Zachte, schone doek | X Schurende doeken
X Keukenpapier of kranten
X Sponsjes van staalwol |
| ✓Warm water met zachte zeep | X Schuurpoeders of schuurmiddelen
X Ammonia
X Reinigungsmiddelen op basis van citroensap
X Zure of azijnhoudende reinigungsmiddelen
X Ovenreinigers |
| ✓Gebruik bij sterke verontreiniging uitsluitend een voor huishoudelijkste apparatuur ontwikkelde rvs-reiniger. Neem voor de bestelling van het schoonmaakmiddel contact op met de dealer bij wie u uw koelvriescombinatie hebt gekocht. | X Rvs-reiniger is alleen voor rvs-onderdelen. Zorg ervoor dat rvs-reinigers en rvs-poetsmiddelen Niet in contact komen met plastic onderdelen Zoals de afwerkingselen, dispensererkapjes of deurrubbers. |
Uitvoering 3 - Vingerafdrukbestendig roestvrij staal BELANGRIJK:
Vermijd contact tussen rvs apparatuur en bijtende of corrosieve elementen, zoals in omgevingen die een hoog zoutgehalte hebben of heel vochtig zijn. Beschadiging wegens blootstelling aan dergelijke elementen valt niet onder de garantie.
| WEL GEBRUIKEN | NIET GEBRUIKEN |
| ✓Zachte, schone doek | ✕Schurende doeken✕Keukenpapier of kranten✕Sponsjes van staalwol |
| ✓Warm water met zachte zeep | ✕Schuurpoeders of schuurmiddelen✕Ruitenreinigers✕Ammonia✕Zure of azijnhoudende reingingsmiddelen✕Ovenreinigers✕Ontvlambare vloeistoffen |
OPMERKINGEN:
■ Als er per ongeluk toch contact ontstaat, kunt u het plastic afvegen met een spons en een zacht sopje. Droog goed na met een zachte droge doek. - Ook een vloeibaar reinigingsmiddel kan een schurend effect hebben. Veel vloeibare middelen die ontwikkeld zijn voor tegelwerk en andere gladde ondergronden, kunnen evengoed schadelijk zijn voor roestvrij staal. Zo zal rvs bij gebruik van citroenzuur onherstelbaar verkleuren. - Om beschadiging van de rvs-deuren van uw apparaat te voorkomen:
Dient u de volgende stoffen zo snel mogelijk van de deur te verwijderen:
X Mosterd
Sauzen op basis van citrusvruchten
X Tomatensap
X Producten op basis van citrusvruchten
X Marinarasaus
Schoonmaken van de binnenkant
- Haal de stekker uit het stopcontact of schakel de stroom uit.
- Maak alle verwijderbare onderdelen en inwendige vlakken grondig schoon met de hand, daarna afspoelen en goed afdrogen. Gebruik een schone spons of zachte doek en een zacht sopje.
OPMERKING: Gebruik voor de plastic onderdelen, de binnenkant en deurrubbers geen schurende of agressieve schoonmaakmiddelen zoals ruitensprays, schuurmiddelen, ontvlambare vloeistoffen, reinigende was, geconcentreerde reinigers, bleekmiddelen of schoonmaakmiddelen met aardolieproducten.
- Doe de stekker in het stopcontact of schakel de stroom weer in.
De condensator schoonmaken
Deze koelvriezer heeft een condensator aan beide kanten van de koelkast. Het is normaal dat deze aan de zijkanten warm aanvoelt.
Verlichting
De verlichting in de koelkast en in de vriezer bestaat uit ledlampjes die niet hoeven te worden vervangen. Neem contact op met de dealer bij wie u de koelvriezer heeft gekocht als de verlichting uit blijft bij het openen van de deur.
Verzorging bij vakantie en verhuizing
Vakantie
Als u de koelvriezer aan wilt laten terwijl u weg bent:
- Maak alles wat beperkt houdbaar is op en vries de overige producten in.
- Sluit de watertoevoer naar de koelkast af als uw koelkast een automatische ijsmaker heeft en is aangesloten op de waterleiding bij u thuis. Als de watertoevoer niet is afgesloten, kan er materiële schade ontstaan.
- Zet de ijsmaker uit als u een automatische ijsmaker hebt.
Zet de schakelaar voor de ijsmaker in de deur op Off (O).
- Leeg de ijsvoorraadbak.
Als u de koelvriezer aan wilt laten terwijl u weg bent:
OPMERKING: Zet het apparaat in de Demo-modus als u op vakantie bent. Zie de paragraaf "Gebruik van het bedieningspaneel".
- Haal alle levensmiddelen uit de koelvriezer.
- Als uw koelkast een automatische ijsmaker heeft:
Sluit minstens 1 dag van tevoren de watertoevoer naar de ijsmaker af. Zet nadat de laatste lading ijsblokjes is gevallen de schakelaar op Off (O), zodat het scherm uitgaat bovenin de koelkast, afhankelijk van uw model.
- Maak de ijsvoorraadbak leeg.
- Zet de temperatuurregeling UIT. Zie de paragraaf "Gebruik van het bedieningspaneel".
- Maak het apparaat schoon, veeg het af en droog goed na.
- Plak met tape rubber of houten blokken vast aan de bovenkant van beide deuren, zodat ze op een kier blijven en er lucht naar binnen kan. Zo voorkomt u geurtjes en schimmelgroei.
Verhuizen
Tref de volgende voorbereidingen wanneer u de koelvriezer gaat verhuizen.
- Als uw koelkast een automatische ijsmaker heeft:
Sluit minstens 1 dag van tevoren de watertoevoer naar de ijsmaker af. Sluit de watertoevoer af aan de achterzijde van de koelkast. Zet nadat de laatste lading ijsblokjes is gevallen de schakelaar op Off (O) op de ijsblokjesmaker of het bedieningspaneel, afhankelijk van het model.
- Haal alle levensmiddelen uit de koelvriezer en verpak alle ingevroren artikelen in droogijs.
- Maak de ijsvoorraadbak leeg.
- Haal de stekker uit het stopcontact.
- Maak het apparaat schoon, veeg het af en droog het goed na.
- Neem alle verwijderbare onderdelen uit het apparaat, pak ze goed in en doe er tape omheen zodat ze tijdens het vervoer niet verschuiven en rammelen.
- Afhankelijk van het model tilt u het apparaat aan de voorzijde iets op om het beter te kunnen verrijden of draait u de stelbouten in zodat ze niet over de vloer schrapen. Zie de paragrafen "De deuren afstellen" of "Waterpas zetten en het sluiten van de deuren".
- Tape de deuren dicht en tape het netsnoer vast aan de achterkant van het apparaat.
Doe op de plaats van bestemming alles terug op zijn plaats en raadpleeg waar nodig "Aanwijzingen voor installatie". Heeft uw koelkast een automatische ijsmaker, vergeet dan niet de watertoevoer op de koelkast aan te sluiten.
PROBLEMEN OPLOSSEN
Probeer eerst de hier voorgestelde oplossingen om zo mogelijk bezoek van een service-medewerker te vermijden.
WAARSCHUWING
Gevaar voor elektrische schok
Sluit het apparaat aan op een geaard stopcontact.
Verwijder het aardcontact niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot overlijden, brand of een elektrische schok.
| Probleem | Mogelijk oorzaken | Oplossing |
| Werking van de koelkast |
| De koelkast doet het nicht. | Controler de elektrische aansluiting. | Steen de stekker in een geaard stopcontact. |
| Gebruik geen verlengsnoer. |
| Zorg ervoor dat er stroom staat op het stopcontact. Controler of het stopcontact werkt door er een lamp op aan te sluiten. |
| Zet een geactiveerde stroomonderbreker terug. Vervang doorgebrande zekeringen. OPMERKING: Neem contact op met een monteur als het probleem aanhoudt. |
| Controler het bedieningspaneel. | Zorg ervoor dat het bedieningspaneel aanstaat. Zie de paragraaf “Gebruik van het bedieningspaneel”. |
| Nieuwe installmentie. | Na installmentie duurt het 24 uur voordat de koelkast volledig koelt. OPMERKING: De temperatuur in de vriezer en de koelkast daalt Niet sneler als u in het bedieningspaneel de laagste stand instelt. |
| De koelkast staat in de Demo-modus (op sommige modellen). | Als de koelkast in de Demo-modus staat, is de koelfunctie uitgeschakeld en brandt “Demo” op het bedieningspaneel. Zie “Gebruik van het bedieningspaneel” voor meer informatie. |
| De motor lijkt te veel te draaien. | Uiterst efficiente compressor en ventilatoren. | Grotere, efficiente koelkasten draaien langer op lagere, energiezuiniger snelheden. |
| Het is erg warm in de kamer of buiten. | Onder die omstandigheden is het normalaat dat de koelkast langer werk. De koelkast werk optimaal in een binnenruimte met temperatuurregeling. Zie de paragraaf “Vereisten m.b.t. de locatie”. |
| Er zijn recentelijk veel warmer levensmiddelen bewaard. | Als u warme levensmiddelen in de koelkast bewaart, draait de koelkast langer door om de lucht terug op de juiste temperatuur te brengen. |
| De deuren gaan te vaak open of staan te lang open. | De koelkast要去 extra draaien als er warmer lucht inkomt. Open de deur minder vaak. |
| De deur van de koelkast of de lade van de vriezer is open. | Controler of de koelkast waterpas staat. Zie de paragraaf “Waterpas zieten en het sluiten van de deuren”. Zorg ervoor dat er niets:tussen de deur kan komen. |
| De koeltemperatuur is te laag ingesteld. | Stel de koeltemperatuur in op een minder lage waarde tot de gewenste temperatuur is bereikt. |
| Het deur- of laderubber is vuil, versleten of bebarsten. | Reinig of verwang het rubber. Bij lekkage langs de rubbers van de deuren of lade draaiit het apparaat langer om de gewenste temperaten te handhaven. |
PROBLEMEN OPLOSSEN
Probeer eerst de hier voorgestelde oplossingen om zo mogelijk bezoek van een service-medewerker te vermijden.
| Probleem | Mogelijk oorzaken | Oplossing |
| De verlichting doet het nicht. | Uw koelkast is voorzien van ledverlichting die nicht hoeft te worden verrangen. | Als de verlichting Niet aangaat wanner u een deur of de lade opent, verwijl de koelkast wel stroom heeft, bel dan om assistentie. |
| De deuren hebben longer dan 10 minuten opengestaan. | Sluit de deuren en de lade om de instelling terug te zetten. Bij opnieuw openen van deur of lade werkt verlichting weir. |
| De deurschakelaar merkt nicht op wanneer een deur opengaat. | Zorg ervoor dat zich binnen 7,62 cm van de scharnierafdekkap geen magneten of elektronische apparaten bevinden. |
| Het bedieningsspaneel voor temperatuurregeling্রaat nicht aan. | De temperatuurregeling is in de slaapstand gegaan. | Druk op een willekeurige toets op het bedieningsspaneel om de temperatuurregeling te activeren. |
| De toetsen van de temperatuurregeling werken nicht goed. | Probeer de koelkast uit en waar aan te zetten om de toetsen te resetten. Bel de Klantenservice als het probleem aanhodut. |
| Het bedieningsspaneel voor temperatuurregeling ontvangt geenxstroom. | Controler de bedrading in het deurscharnier. |
| De instilling op het bedieningsspaneel voor de temperatuurregeling kan nicht aangepast worden. | De deur is open en het alarm Deur open is actief. | Sluit de deur. |
| Ongebruikelijke geluiden |
| Als u op de website van Whirlpool onder Product Help/FAQ (Producthulp/FAQ) gezelt op “normal sounds” (“normale geluiden”),kest u luisteren maar de geluiden die gewoon zijn voor uw koelvriezer. Hieronder volgen enkele gewone geluiden met een toelichting. |
| De koelkast lijkt heel geluid te makeen. | De compressor in uw/Newe apparaat regelt de temperatuur efficienter, gebruikt minder energia en werkst tiller. | Daardoor kan hetijken dat u voor u onbekende geluiden opmerkt die normalaalijken. |
| Geluid van languer dan verwacht draaiende compressor. | Uiterst efficiente compressor en ventilatoren. | Grotere, efficiente koelkasten draaien languer op lagere, energiezuiniger snelheden. |
| Pulseren/zoemen | De ventilatoren/compressor die zich instellen op optimale prestaties tijdens normale werkung van de compressor. | Dit is normalaal. |
| Ploffen | Krimpen/uitzieten van binnenwanden, vooral tijdens eerste afkoeling. | Dit is normalaal. |
| Ruisen/druppelen | Stroming van koelmiddel of olie in de compressor. | Dit is normalaal. |
| Trillen | De koelvriezer staat Niet stabel. | Draai aan de stelschroeven en draai de stelvoet stevig gegen de vloer. Zie de paragraaf “Waterpas zetten en het sluiten van de deuren”. |
| Tikken/kloppen | Beweging van de waterleiding谈起 den koelkast of van op de koelkast geplaatste voorwerpen. | Plaats de waterafvoerleiding verder van de koelkast of maak de leiding eraan vast. Zie de paragraaf “De watertoevoer aansluiten” of haal de op de koelkast geplaatste voorwerpen weg. |
| Sissen | Waterdruppels die op de verwarmer vallen tijdens het ontdooien. | Dit is normalaal. |
| Lopend/borreld water | Kan te horen+zijn wonneer tijdens het ontdooien smeltijs in de afvoerbak loopt. | Dit is normalaal. |
PROBLEMEN OPLOSSEN
Probeer eerst de hier voorgestelde oplossingen om zo mogelijk bezoek van een service-medewerker te vermijden.
| Probleem | Mogelijkke oorzaken | Oplossing |
| Temperatuur en vocht |
| Temperatuur is te hoog. | De koelkast is nog maar net geinstalleerd. | Na installmentie duurt het 24 uur voordat de koelkast volledig koelt. |
| De temperatuur is Niet ingesteld op de omgevingstempoatuur. | Stel de temperatuur in op een lagere waarde. Controller de temperatuur na 24 uur. Zie de paragraaf “Gebruik van het bedieningspaneel”. |
| De deur gaat te vaak open of的那一 stichtag op de koelkast inkomen. | Open de deuren zo min möglichn en doe ze goed dicht. |
| Er zich recentelijk veel levensmiddelen bewaard. | Geef de koelkast eenpeer uur deijd om wee de normale temperatuur te bereiken. |
| Demo-modus is ingeschakeld. | Schakel de Demo-modusuit. Zie “Gebruik van het bedieningspaneel”. |
| Vakantiemodus is ingeschakeld. | Schakel de Vakantiemodusuit. Zie “Gebruik van het bedieningspaneel”. |
| Temperatuur in de koelkast/ groentela is te laag. | De ventilatieopening van de koelkast is verstopt. | Als er producten direct voor de ventilatieopening in het midden van dechterwand van de koelkast staan, worden de koelkast te koud. Haal de producten voor de ventilatieopening weg. |
| De temperatuur is Niet ingesteld op de omgevingstempoatuur. | Stel de temperatuur in op een hogere waarde. Controller de temperatuur na 24 uur. Zie de paragraaf “Gebruik van het bedieningspaneel”. |
| De ijsvoorraadbak is verkeerd geplaatst. | Zie de paragraaf“IJsmaker en Voorraadbak”. |
| Temperatuur in de lade met temperatuurregeling is te laag. | De temperatuur is Niet goed ingesteld voor de artikelen in de la. | Stel de temperatuur bij. Zie de paragraaf “Gebruik van het bedieningspaneel” in de paragraaf over “Gebruik van de koelkast”. |
| Er is vochtophoping aan de binnenkant. | De kamer is vochtig. | Een vochtige omgeving draagt bij tot vochtophoping. |
| OPMERKING: Enige vochtophoping is normaal. | De deur gaat te vaak open of那一 stichtag op de koelkast inkomen. | Open de deuren zo min möglichn en doe ze goed dicht. |
| Er zich ets:tussen de deur(en). | Zet verpakkingen verder bij de deur vandaan. |
| Eenvak of schap zit in de weg. | Duw hetvak of schap terug in de juiste positie. |
| Bewaren van vloeistoffen zonder ze af te sluiten. | Dit verhoegt de vochtighheid in de koelkast. Sluit alle verpakkingen goed af. |
| Er hoopt zich ijs op in de vriezer. | De vrieslade gaat te vaak open of blijft openstaan. | Open de vrieslade zo min möglichn en doe de lade na gebruik goed dicht. |
| De deur heeft een slechte Abdichting. | Zorg ervoor dat de deurrubbers overall volledig aandrukken gegen de koelkast, zodate een goede Abdichting wort bereikt. |
| De temperatuur is Niet goed ingesteld. | Zie “Gebruik van het bedieningspaneel” voor aanbevolen temperatuurinstelleningen. |
PROBLEMEN OPLOSSEN
Probeer eerst de hier voorgestelde oplossingen om zo mogelijk bezoek van een service-medewerker te vermijden.
WAARSCHUWING
Gevaar voor ontploffing
Gebruik een niet-ontvlambaar reinigingsmiddel.
Anders bestaat er gevaar voor ontploffing en/of brand met mogelijk fatale gevolgen.
Als u op de website van Whirlpool onder Product Help/FAQ (Producthulp/FAQ) zoekt op "Door Closing and Door Alignment" ("Sluiten en uitlijnen van de deuren"), vindt u een animatie over het stellen en uitlijnen van de deuren.
| Probleem | Mogelijk oorzaken | Oplossing |
| Deuren |
| De deuren gaan nicht goedlict. | Er zitiets:tussen de deur. | Zet verpakkingen verdier bij de deur vandaan. |
| Eenvak of schapzitindeweg. | Duw hetvak of schapterug in dejuiste positie. |
| Recentelijk geinstalleerd | Verwijder al hetverpakkingsmateriaal. |
| De deuren gaan moeilijkopen. | De deurrusbactersijn vuil of plakkerig. | Maak de rubbers en de rand waar ze tegenaan komen, schoon met een zacht warm sopje. Spoel af en droog na met een zachte doek. |
| De deuren staan nicht gelijk. | De deuren要去orden uitgelijndof de koelvriezer要去 waterpasworden gezet. | Bel voor hetlaten uitlijnen van de deur met de Klantenservice. |
| De koelvriezer wiebelt of roltnaar voren bij het openen ensluiten van de deuren. | De remvoeten van de koelvriezerdrukken Niet op de vloer. | Draaibeide remvoeten (aanweerszijden)evenveelhaarlinks totzeugen de vloer drukken. Ziede paragraaf "Waterpas zieten enhet sluiten van de deuren". |
IJsbereiding
Om ijs te bereiden, vult u de ijsbak met gezuiverd water en plaatst u deze in het handmatige ijsbereidingsapparaat in het bovenste gedeelte van de koelkast. Wacht tot het ijs gevormd is en draai, wanneer het klaar is, de knop in de richting van de wijzers van de klok om de ijsblokjes in het ijsvak te laten vallen.
Til het ijsvak iets op om bij de ijsblokjes te kunnen.
Als er geen ijs nodig is, kan de ijsblokjesmaker uit de vriezer worden gehaald om ruimte in de vriezer vrij te maken.
Bewaren van levensmiddelen
Bewaren van eieren
