BRUKSANVISNING WQ9 E1L WHIRLPOOL
Innehållsförteckning
SAKERHET FÖR KYLSKÄP 200
Korrekt kassering av ditt gamla kylskåp 203
DELAR OCH FUNKTIONER 204
INSTALLATIONSANVISNINGAR 205
Komma igång 205
Packa upp kylskåpet 205
Placeringskrav 206
Elektriska krav 206
Demontera och montera kylskåpsdörrar 208
Demontera och montera Freezer/Flexi Freeze-dörr 210
Öppning och stängning av dörrar 214
Förvaring av mat 214
Vård vid semester och flyttning 218
FELSÖKNING 219

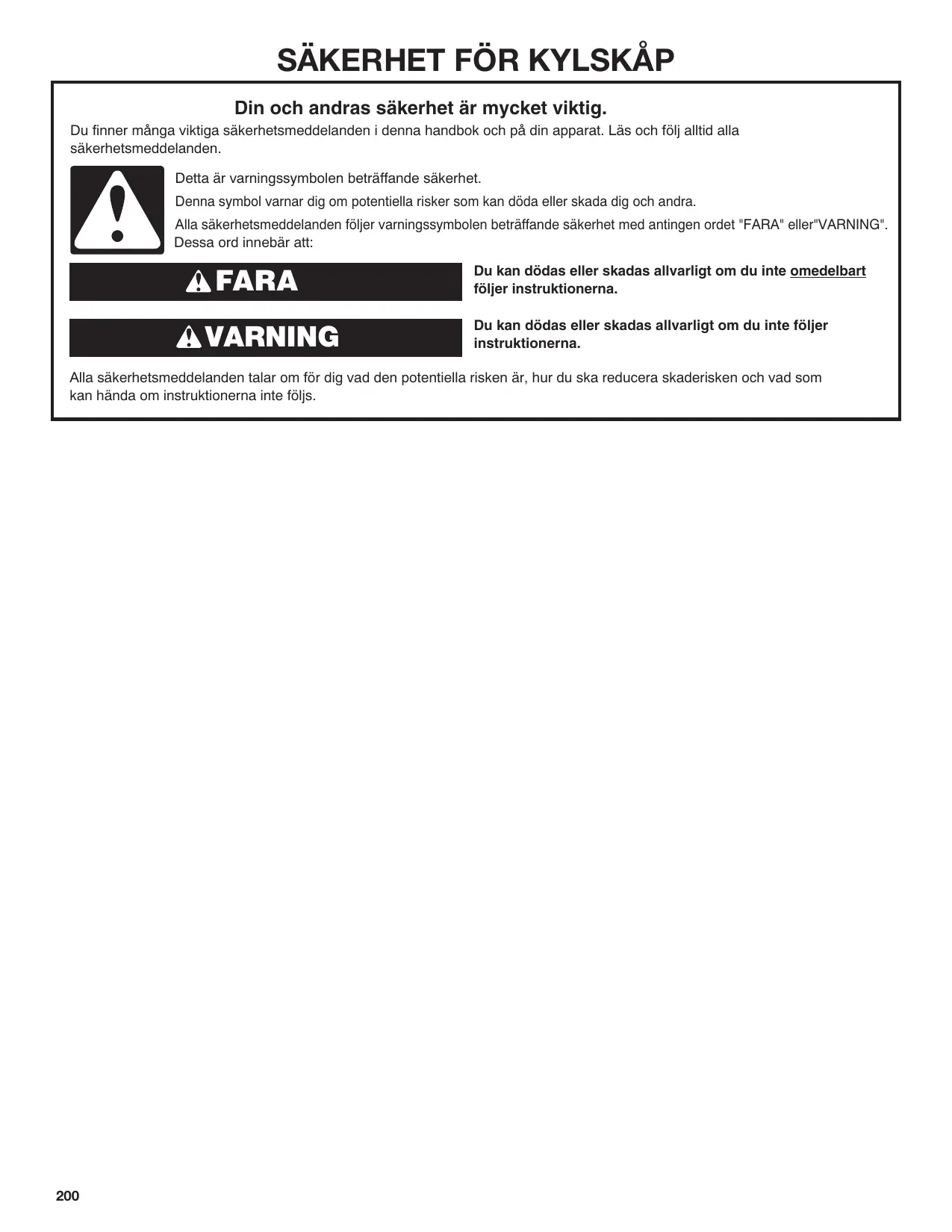

SÄKERHET FÖR KYLSKÄP
Din och andras säkerhet är mycket viktig.
Du finner viktiga säkerhetsmeddelanden i denna handbok och på din apparat. Läs och följ alltid alla säkerhetsmeddelanden.
Detta är varningssymbolen beträffande säkerhet.
Denna symbol varnar dig om potentiella risker som kan döda eller skada dig och andra.
Alla säkerhetsmeddelanden följer varningssymbolen beträffande säkerhet med antingen ordet "FARA" eller "VARNING".
Dessa ord innebär att:
FARA
VARNING
Du kan dödas eller skadas allvarligt om du inte omedelbart följer instruktionerna.
Du kan dödas eller skadas allvarligt om du inte följer instruktionerna.
Alla säkerhetsmeddelanden talar om för dig vad den potentiella risken är, hur du ska reducera skaderisken och vad som kan hända om instruktionerna inte följs.
Läs noga igenom dessa säkerhetsföreskrifter innan du använder produkten. Förvara dem nära till hands för framtida referens. Dessa föreskrifter och själva produkten ger viktiga säkerhetsvarningar som alltid måste observeras. Tillverkaren ansvarar inte för underlåtenhet att observera dessa säkerhetsföreskrifter, olämplig användning av produkten eller felaktiga inställningar och kontroller. Mycket unga barn (0-3 år) bör hållas på säkert avstånd från produkten. Unga barn (3-8 år) bör hållas på säkert avstånd från produkten såvida de inte övervakas av en vuxen person. Barn över 8 år och personer med reducerad fysisk, sensorisk eller mental kapacitet, eller som saknar erfarenhet och kunskap, kan använda denna produkt endast om de övervakas eller har erhållit instruktioner om en säker användning och förstår riskerna med att använda produkten. Barn får inte leka med produkten. Rengöring och användarens underhåll får inte utföras av barn utan överinseende av en vuxen person.
TILLÅTEN ANVÄNDNING
FÖRSIKTIGHET: Produkten är inte avsedd att användas med en extern omkopplingsenhet, såsom en timer, eller ett separat fjärrkontrollsystem. Denna produkt är avsedd att användas i hushåll och liknande applikationer såsom: köksområden i affärer, kontor och andra arbetsmiljöer, lantgårdsbyggnader, av kunder på hotell, motell, "bed & breakfast" och andra bostadsmiljöer.
Denna produkt är inte avsedd för professionell användning. Använd inte denna produkt utomhus. Produkten är avsedd att användas på platser där omgivningstemperaturen ligger inom följande områden, enligt den klimatklass som anges på typskylten. Produkten kanske inte fungerar korrekt om den lämnas vid en temperatur utanför det specificerade området under en längre tid. Klimatklass omgiv. T. (°C)
SN: Från 10 till 32°C , N: Från 16 till 32°C ST: Från 16 till 38°C , T: Från 16 till 43°C
Denna produkt innehåller inte CFC:er. Köldmedelskretsen innehåller R600a (HC). Produkter med isobutan (R600a): isobutan är en naturgas utan miljöpåverkan, men den är antändlig. Se därför till att köldmedelskretsens rörledningar inte skadas, särskilt när köldmedelskretsen töms.
VARNING: Var noga med att inte skada rörledningarna i produktens köldmedelskrets.
VARNING: Se till att inte blockera ventilationsöppningar i produktens inkapsling eller i den inbyggda strukturen.
VARNING: Använd inga mekaniska, elektriska eller kemiska medel utöver de som rekommenderas av tillverkaren för att påskynda avfrostningsprocessen.
VARNING: Använd inte och placera inte elektriska enheter inne i produkten om de inte är av en typ som uttryckligen har godkänts av tillverkaren.
VARNING: Ismaskiner och/eller vattendispensrar som inte är direkt anslutna till vattenförsörjningen får endast fyllas med dricksvatten.
VARNING: Automatiska ismaskiner och/eller vattendispensrar får endast anslutas till en vattenförsörjning som levererar dricksvatten, med ett vattentryck i huvudförsörjningen mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar).
Förvara inte explosiva substanser såsom aerosolburkar med antändligt drivmedel i denna produkt.
Svälj inte innehållet (giftfritt) i kylklamparna (medföljer vissa modeller). Ät inte iskuber eller isglass direkt efter att de har tagits ut ur frysen eftersom de kan orsaka kallbrännskador.
För produkter avsedda att använda ett luftfilter inuti en åtkomlig fläktkåpa måste filtret alltid vara på plats när kylskåpet arbetar.
Förvara inte glasbehållare med vätskor i frysavdelningen eftersom de kan gå sönder. Blockera inte fläkten (i förekommande fall) med livsmedel. När maten har lagts in, kontrollera att dörrarna till avdelningarna stänger ordentligt, särskilt frysdörren.
Skadade packningar och tätningar måste snarast bytas ut.
Använd kylavdelningen endast för förvaring av färska livsmedel och frysavdelningen endast för förvaring av fryst mat, infrysning av färska livsmedel och för att göra iskuber.
Undvik att förvara ej förpackad mat i direkt kontakt med de interna ytorna i kylen eller frysen. Hushållsapparater kan ha speciella avdelningar (avdelning för färska livsmedel, nollgradig låda, etc.). Om inte annat anges i produktens handbok kan de avlägsnas, och upprätthålla motsvarande prestanda.
INSTALLATION
Produkten måste hanteras och installeras av två eller fler personer - risk för personskador. Använd skyddshandskar under uppackning och installation - risk för skärskador.
Installation, inklusive vattenförsörjning (i förekommande fall) och elektriska anslutningar samt reparationer måste utföras av en kvalificerad tekniker. Reparera inte och byt inte ut någon del av produkten såvida inte detta uttryckligen anges i användarhandboken. Håll barn på säkert avstånd från installationsplatsen.
När produkten har packats upp, kontrollera att den inte har skadats under transporten. I händelse av problem, kontakta återförsäljaren eller närmaste kundtjänst. Efter installation måste förpackningsmaterialet (plast, frigolitdelar, etc.) förvaras utom räckhåll för barn - risk för kvävning. Produkten måste kopplas loss från elnätet före alla installationsmoment - risk för elektriska stötar. Under installation, se noga till att produkten inte skadar nätkabeln - risk för brand eller elektriska stötar. Aktivera produkten endast när installationen har slutförts.
Var försiktig så att golvet (t.ex. parkett) inte skadas när produkten flyttas. Installera produkten på ett golv eller stöd som är starkt nog att bära produktens vikt, och på en plats som är lämplig för produktens storlek och användning. Se till att produkten inte står nära en värmekälla och att de fyra fötterna är stabila och har kontakt med golvet. Justera dem efter behov och kontrollera att produkten är i våg med ett vattenpass. Vänta minst två timmar innan du sätter på produkten, detta för att säkerställa att kylmedelskretsen är fullt effektiv.
För att säkerställa adekvat ventilation, lämna ett fritt utrymme på båda sidor och ovanför produkten. Avståndet mellan produktens baksida och väggen bakom produkten bör vara minst 50 mm för att undvika kontakt med heta ytor. En minskning av detta utrymme ökar produktens energiförbrukning. VARNING: För att undvika säkerhetsrisker på grund av instabilitet måste placering eller fixering av produkten utföras enligt tillverkarens instruktioner. Det är förbjudet att placera produkten på ett sådant sätt att metallslangen till en gasugn, metallgasrör eller vattenrör, eller elektriska ledningar har kontakt med kylskåpets bakre vägg (kondensorspole).
Om det är nödvändigt att byta dörrarna, kontakta Technical Assistance Center.
ELEKTRISKA VARNINGAR
Det måste vara möjligt att koppla loss produkten från elnätet genom att koppla loss en åtkomlig stickkontakt, eller med en flerpolig strömbrytare installerad uppströms från eluttaget enligt gällande bestämmelser för ledningsdragning, och produkten måste vara jordad enligt nationella elektriska säkerhetsstandarder.
Använd inte förlängningskablar, grenuttag eller adaptrar. De elektriska komponenterna får inte vara åtkomliga för användaren efter installationen. Använd inte produkten när du är våt eller barfota. Använd inte denna produkt om den har en skadad nätkabel eller stickkontakt, om den inte fungerar korrekt eller om den har skadats eller tappats.
Om nätkabeln är skadad måste den ersättas med en identisk nätkabel av tillverkaren, dennes serviceagent eller annan kvalificerad person för att undvika säkerhetsrisker - risk för elektriska stötar.
VARNING: När produkten ställs på plats, se till att nätkabeln inte fastnar eller skadas. VARNING: Placera inte portabla grenuttag eller nätaggregat på baksidan av produkten.
RENGÖRING OCH UNDERHÅLL
VARNING: Se noga till att stänga av produkten och koppla loss den från elnätet innan någon form av underhåll utförs. Använd aldrig ångrengöringsutrustning - risk för elektriska stötar. Använd inte abrasiva eller skarpa rengöringsmedel såsom fönstersprayer, skurmedel, brandfarliga vätskor, rengöringsvaxer, koncentrerade tvättmedel, blekmedel, eller rengöringsmedel som innehåller petroleumprodukter, på plastdelar, inre foder och dörrfoder, eller tätningar. Använd inte pappershanddukar, skursvampar eller andra skarpa rengöringsverktyg.
KASSERING AV FÖRPACKNINGSMATERIAL
Förpackningsmaterialet kan återvinnas till 100% och är märkt med återvinningssymbolen.
De olika delarna av förpackningen måste därför kasseras på ett ansvarsfullt sätt och enligt lokala bestämmelser om avfallshantering.
KASSERING AV HUSHÅLLSAPPARATER
Denna produkt är tillverkad med återvinningsbara eller återanvändbara material. Kassera produkten enligt lokala avfallsbestämmelser. För ytterligare information om behandlingen och återvinningen av elektriska hushållsapparater, kontakta de lokala myndigheterna, sophanteringstjänsten eller butiken där du köpte produkten. Denna produkt är märkt enligt EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Genom att se till att denna produkt kasseras på rätt sätt bidrar du till att förhindra negativa konsekvenser för både miljön och människors hälsa.
Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får hanteras som kommunalt avfall, utan måste lämnas in hos en speciell uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning.
TIPS OM ENERGIBESPARING
Installera produkten i ett torrt, välventilerat rum på säkert avstånd från värmekällor (t.ex. element, spis, etc.) och på en plats som inte exponeras för direkt solsken. Om nödvändigt, använd en isolerplatta.
För att säkerställa adekvat ventilation, följ noga installationsanvisningarna. Bristfällig ventilation på produktens baksida ökar energiförbrukningen och minskar kylningseffektiviteten.
Frekvent dörröppning kan medföra en ökning i energiförbrukningen.
Produktens interna temperatur och energiförbrukning kan också påverkas av omgivningstemperaturen och platsen där produkten placeras. Temperaturinställningen bör ta hänsyn till dessa faktorer.
Reducera dörröppningen till ett minimum.
Vid upptining av fryst mat, lägg in maten i kylskåpet. Den låga temperaturen hos de frysta produkterna kyler maten i kylskåpet. Låt varm mat och drycker kallna innan de ställs in i produkten.
Placeringen av hyllorna i kylskåpet påverkar inte energiförbrukningen. Mat och livsmedel bör placeras på hyllorna så att de tillåter korrekt luftcirkulation (mat/livsmedel bör inte vidröra varandra och ett avstånd mellan mat och den bakre väggen bör upprätthållas).
Du kan öka förvaringskapaciteten för fryst mat genom att avlägsna korgarna och, i förekommande fall, hyllan "Stop Frost".
Oroa dig inte för oljud som kommer från kompressorn, det är oljud som
beskrivs som normala buller i denna produkts Snabbguide.
VARNING
Risk för kvävning
Avlägsna dörrarna från ditt gamla kylskåp.
Underlåtenhet att göra detta kan resultera i dödsfall eller hjärnskador.
VIKTIGT: Barn som blir instängda och kvävs är inte problem som tillhör det förgångna. Skrotade eller övergivna kylskåp är fortfarande farliga - även om de blir stående "endast några få dagar". När du gör dig av med ditt gamla kylskåp, följ dessa instruktioner för att undvika olyckor.

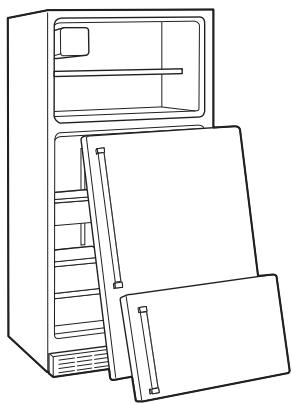

Innan du kastar ditt gamla kylskåp eller frys:
Ta av dörrarna. Lämna hyllorna på plats så att barn inte utan vidare kan klättra in.
Kassera kylskåpet enligt nationella och lokala bestämmelser. Köldmediet måste evakueras av en licensierad köldmedietekniker enligt fastställda procedurer.

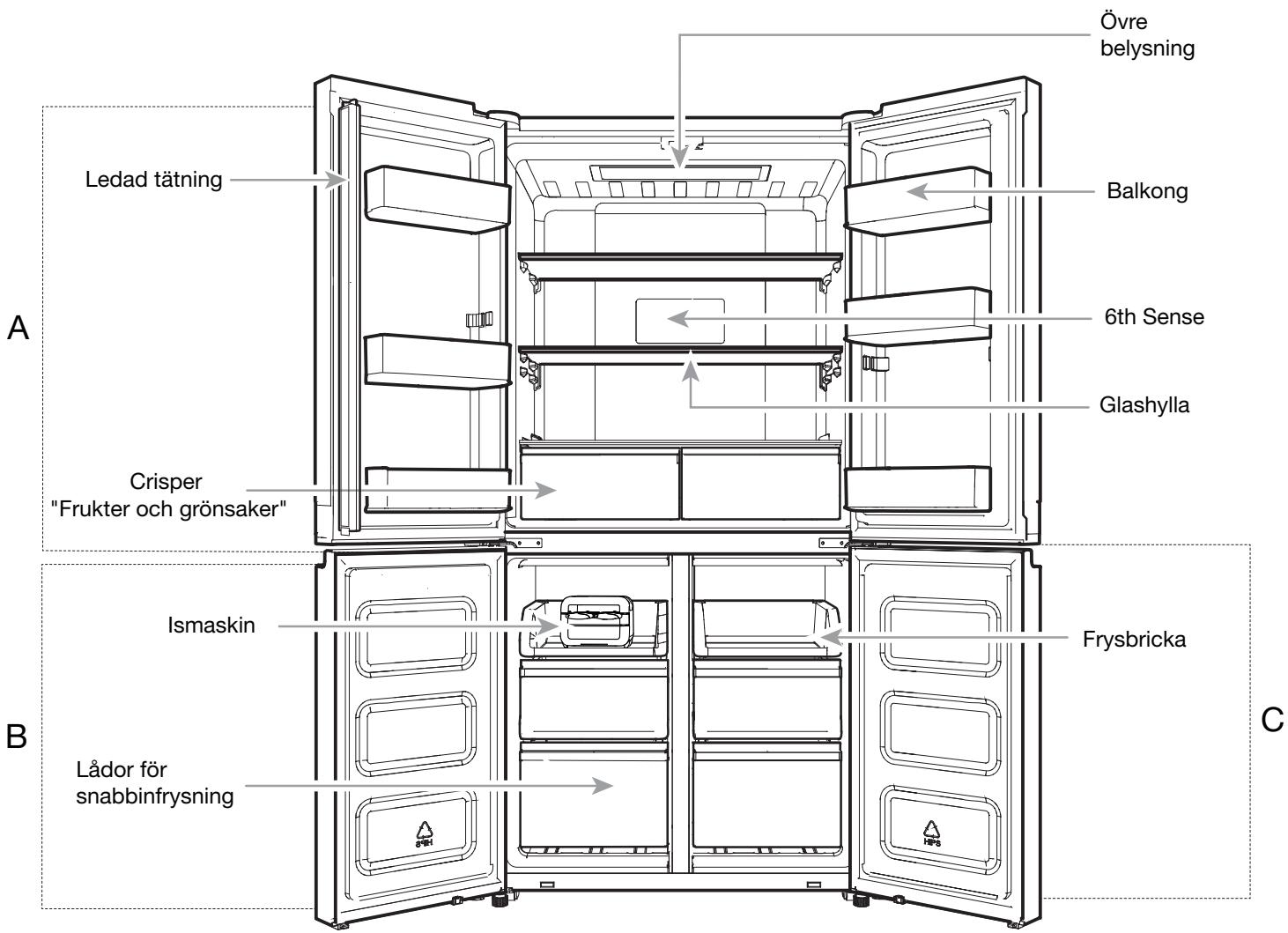

DELAR OCH FUNKTIONER
A. Kylskåp B. Frys C. Flexi-frys (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
Komma igång
INSTALLATION - CHECKLISTA
Nätanslutning
VARNING
Risk för elektriska stötar
Anslut till ett jordat eluttag.
Avlägsna inte jordstiftet.
Använd inte en adapter.
Använd ingen förlängningskabel.
Underlåtenhet att följa dessa anvisningar kan leda till dödsfall, eldsvåda eller elektrisk stöt.
Anslut kylskåpet till ett jordat eluttag.
Dörrar
- Om dörrar behöver avlägsnas under installation, se avsnitten "Demontera och montera kylskåpsdörrar" och "Demontera och montera fryslådans fronter". Dörrar sluter helt tätt vid stängning. Kylskåpet står i våg. Justera avvägningsfötterna så att de ligger an mot golvet. Dörrar är i nivå med ovansidan. (Använd vid behov funktionen för dörrinriktning.)
Slutliga kontroller
Avlägsna allt förpackningsmaterial. Ställ in temperaturkontrollerna på de rekommenderade värdena. Spara instruktioner och övrig litteratur. För att erhålla en mer fullständig assistans, registrera din produkt på www.whirlpool.eu/register.
Packa upp kylskåpet
VARNING
Fara för tung vikt
Använd två eller fler personer för att flytta och installera kylskåpet.
Underlåtenhet att göra detta kan leda till rygg- eller andra personskador.
Leverans av kylskåp
En min. dörröppning på 838 mm (33") krävs. Om dörröppningen är 914 mm (36") eller mindre måste dörrar, låda och gångjärn avlägsnas.
Transportera kylskåpet från sidan för alla dörröppningar.
När du flyttar kylskåpet:
Kylskåpet är tungt. När det flyttas för rengöring eller service, var noga med att täcka golvet med kartong eller hårdpapp för att undvika golvskador. Dra alltid kylskåpet rakt ut när det flyttas. Vippa eller "gå" inte med kylskåpet när det flyttas eftersom golvet kan skadas.
Avlägsna förpackningen
Avlägsna tejp och limrester från ytor innan kylskåpet sätts på. Gnugga lite flytande diskmedel över limmet med dina fingrar. Torka av med varmt vatten och torka torrt. ■ Använd inte vassa instrument, rengöringssprit, brandfarliga vätskor eller slipande rengöringsmedel för att ta bort tejp eller lim. Dessa produkter kan skada kylskåpets yta. Kassera eller återvinn allt förpackningsmaterial.
Rengör före användning
När du har avlägsnat allt förpackningsmaterial, rengör kylskåpet invändigt innan det används. Se instruktionerna för rengöring i avsnittet "Vård av kylskåpet".
Viktig information att känna till om glashyllor och luckor: Rengör inte glashyllor och luckor med varmvatten när de är kalla. Glashyllor och luckor kan gå sönder om de exponeras för plötsliga temperaturförändringar eller slag och stötar. Tempererat glas är utformat för att splittras i många små, småstensstora bitar. Detta är normalt. Glashyllor och luckor är tunga. Använd båda händerna när de avlägsnas för att inte tappa dem.
Placeringskrav
riangle VARNING
Explosionsrisk
Häll brandfarliga material och ångor, såsom bensin, på säkert avstånd från kylskåpet.
Underlåtenhet att göra detta kan resultera i dödsfall, explosion eller brand.

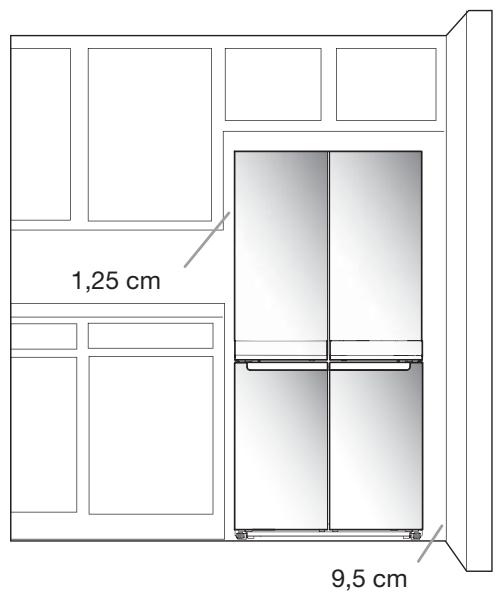

För att säkerställa korrekt ventilation för kylskåpet, se till att det är ett fritt utrymme på minst 1,25 cm på varje sida och på ovansidan. Se till att det är ett fritt utrymme på minst 5 cm bakom kylskåpet. Om kylskåpet har en ismaskin, lämna extra utrymme på baksidan för anslutning av en vattenledning. När kylskåpet installeras intill en fast vägg, lämna minst 9,5 cm fritt utrymme mellan kylskåpet och väggen så att dörren kan svängas upp.
ANMÄRKNING: Detta kylskåp är avsett att användas på en plats där temperaturen ligger inom området 10 till 43°C. Den rekommenderade rumstemperaturen för optimala prestanda, som reducerar elförbrukningen och ger den bästa kylningen, är mellan 15 och 32°C. Vi rekommenderar att du inte installerar kylskåpet nära en värmekälla, t.ex. en ugn eller ett element.
Elektriska krav
riangle VARNING
Risk för elektriska stötar
Anslut till ett jordat eluttag.
Avlägsna inte jordstiftet.
Använd inte en adapter.
Använd ingen förlängningskabel.
Underlåtenhet att följa dessa anvisningar kan leda till dödsfall, eldsvåda eller elektrisk stöt.
VIKTIGT: Installationen och den elektriska anslutningen måste utföras av en kvalificerad tekniker, enligt tillverkarens instruktioner och lokala säkerhetsbestämmelser.
Kylskåpet är avsett att arbeta via en separat nätanslutning på 220-240 Volt, 10 A, 50/60 Hz. ■ Kontrollera att spänningen som anges på typskylten överensstämmer med nätspänningen i ditt hem. Det måste gå att frånkoppla produkten från elnätet genom att koppla loss den eller med en tvåpolig huvudströmbrytare installerad uppströms från eluttaget. - Om nätkabeln är skadad måste den bytas ut av tillverkaren, dennes serviceagent eller annan kvalificerad person för att undvika säkerhetsrisker.
Innan du flyttar kylskåpet till dess slutliga plats är det viktigt att säkerställa att du har en korrekt elektrisk anslutning.
Rekommenderad jordningsmetod
220-240 V / 50 Hz, 220 V / 60 Hz, eller 230/240 V / 50 Hz AC, endast 10 A säkring och jordat eluttag krävs.
Typ B
Typ E och F
Typ I
Typ M
Typ G
För Australien och Nya Zeeland:
Din nya produkt har speciellt tillverkats för att uppfylla alla australiska standarder och villkor.
Vissa noteringar i installationsanvisningarna kan avse elektriska krav i andra länder, så vi vill rikta din särskilda uppmärksamhet på dessa specifika noteringar.
Din produkt får endast anslutas till ett jordat eluttag på 230/240 V, 10 A, 50 Hz.
VIKTIGT: Detta kylskåp måste jordas.

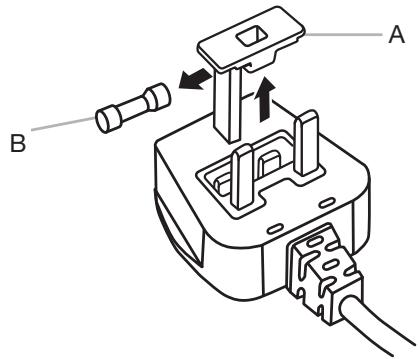

Byte av säkring
Om nätkabeln till detta kylskåp är försedd med en BS1363A, 13 A säkrad stickkontakt, ersätt en säkring i denna typ av stickkontakt med en av A.S.T.A. godkänd säkring till typ BS 1362 och gör enligt följande:
- Avlägsna säkringshållaren (A) och säkringen (B).
- Sätt i en ny 13 A-säkring i säkringshållaren.
- Sätt tillbaka både säkringen och dess hållare i kontakten.
VIKTIGT: Säkringshållaren måste sättas tillbaka på plats när en säkring byts ut. Om säkringshållaren förloras får kontakten inte användas förrän en korrekt utbyteshållare installeras. En korrekt hållare identifieras genom den färgade insatsen eller färgat ord som är präglat på kontaktens bas. Utbyteshållare finns hos din lokala elbutik.
A. Säkringshållare B. Säkring
Endast för republiken Irland:
Informationen som ges avseende Storbritannien gäller i regel, men en tredje typ av kontakt och uttag används också, den 2-poliga typen med sidojord.
Om den monterade stickkontakten inte passar ditt eluttag, kontakta kundtjänst för ytterligare instruktioner. Försök inte att byta stickkontakt på egen hand. Denna procedur måste utföras av en kvalificerad tekniker, enligt tillverkarens instruktioner och gällande säkerhetsbestämmelser.
Temperatur
Detta kylskåp är avsett att användas på platser där temperaturen ligger inom följande områden, enligt den klimatklass som anges på typskylten. Kylskåpet kanske inte fungerar korrekt om det lämnas vid en temperatur utanför det specificerade området under en längre tid.
ANMÄRKNING: Vi rekommenderar att du inte installerar kylskåpet nära en värmekälla, t.ex. en ugn eller ett element.
| Klimatklass | Omgiv. T. (°C) | Omgiv. T. (°F) |
| SN | Frân 10 till 32 | Frân 50 till 90 |
| N | Frân 16 till 32 | Frân 61 till 90 |
| ST | Frân 16 till 38 | Frân 61 till 100 |
| T | Frân 16 till 43 | Frân 61 till 110 |
Demontera och montera kylskåpsdörrar
ANMÄRKNING: Mät bredden på din dörröppning för att se huruvida du behöver demontera kylskåpsdörrarna för att flytta in kylskåpet i ditt hem. Om demontering är nödvändig, se följande instruktioner.
VIKTIGT: Om kylskåpet har installerats tidigare och du ska flytta ut det från hemmet, stäng av kylskåpskontrollen innan du börjar demontera dörrarna. Koppla loss kylskåpet från elnätet eller frånkoppla strömmen. Avlägsna mat och justerbara dörrar eller fack från dörrarna.
Samla ihop de nödvändiga verktygen och läs alla instruktioner innan dörrarna demonteras.
VERKTYG SOM BEHÖVS: 6 mm hylsnyckel, 5 mm hylsnyckel och stjärnskruvmejsel nr 2.
VARNING
Risk för elektriska stötar
Koppla loss kylskåpet från elnätet innan dörrar avlägsnas.
Underlåtenhet att göra detta kan resultera i dödsfall eller elektriska stötar.

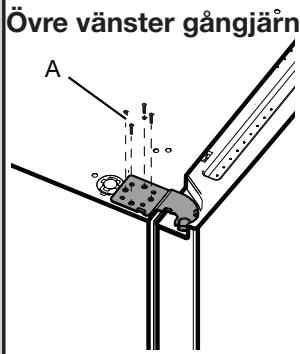

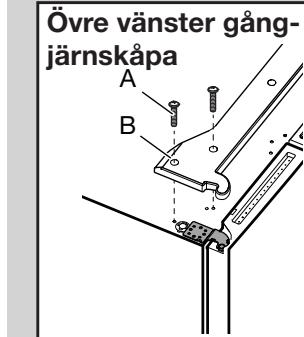

A. Skruvar för övre gångjärnskåpa B. Övre gångjärnskåpa
A. 5 mm sockelskruvar
Mittre vänster gångjärn
A. Gångjärn
A. Skruvar för övre gångjärnskåpa B. Övre gångjärnskåpa
Övre höger gångjärn
A. 5 mm sockelskruvar
Mittre höger gångjärn
A. Gångjärn
VARNING
Fara för tung vikt
Var två eller flera personer för att lyfta kylskåpsdörren. Underlåtenhet att göra det kan leda till rygg- eller andra personskador.
Demontera kylskåpsdörrar
VARNING
Risk för elektriska stötar
Koppla loss kylskåpet från elnätet innan dörrar avlägsnas. Underlåtenhet att göra detta kan resultera i dödsfall eller elektriska stötar.
Demontera den högra dörren
- Koppla loss kylskåpet från elnätet eller frånkoppla strömmen.
- Håll kylskåpsdörrarna stängda tills du är redo att lyfta av dem från skåpet.
ANMÄRKNING: Ge kylskåpsdörren ytterligare stöd medan gångjärnen avlägsnas. Lita inte på dörrtätningens magneter för att hålla dörren på plats medan du arbetar. 3. Med en stjärnskruvmejsel, avlägsna kåpan från det övre gångjärnet. 4. Med en 5 mm hylsnyckel, avlägsna fyra skruvar från det övre gångjärnet och lägg dem åt sidan.

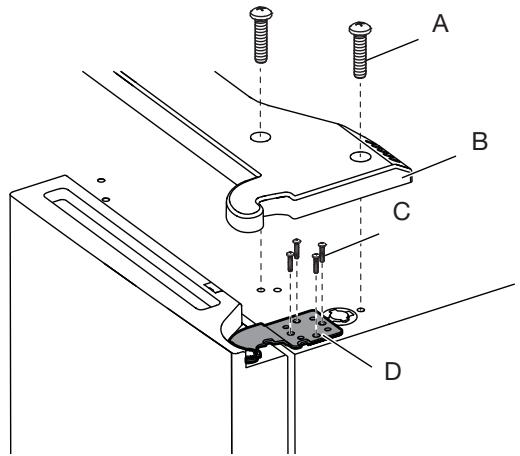

A. Skruv övre gångjärnskåpa
C. 5 mm sockelskruvar
B. Övre gångjärnskåpa
D. Övre gångjärn
- Lyft av kylskåpsdörren från den mellersta gångjärnsbulten. Det övre gångjärnet lossnar tillsammans med dörren.
Demontera den vänstra dörren
VIKTIGT: Ledningsdragningen för el går genom den vänstra dörrens gångjärn, så de måste kopplas loss innan dörren demonteras.

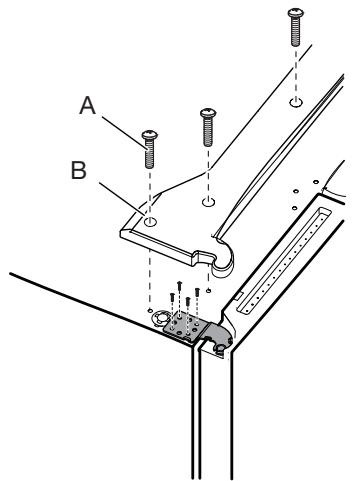

- Med en stjärnskruvmejsel, avlägsna kåpan från det övre gångjärnet.
A. Skruv övre gångjärnskåpa B. Övre gångjärnskåpa

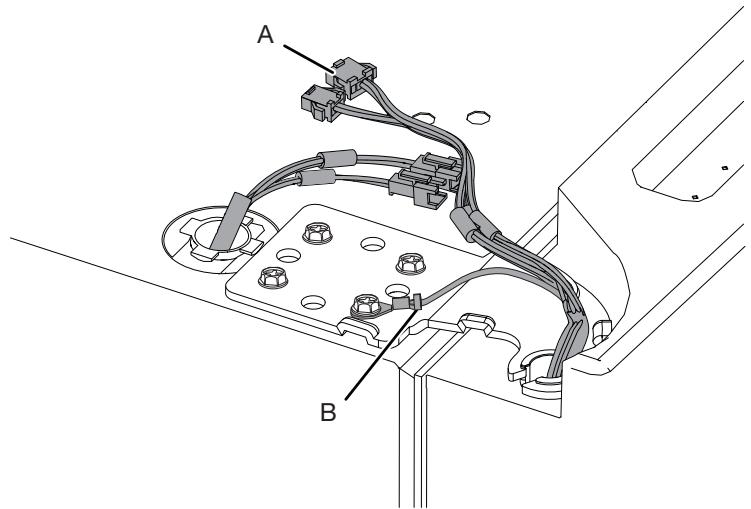

- Koppla loss de två ledningspluggarna som sitter ovanpå dörrgångjärnet.
Ta tag på vardera sida av ledningspluggarna. Med vänster tumme, tryck nedåt för att frigöra spärren och dra isär pluggarnas sektioner.
A. Ledningsplugg B. Jordkontakt

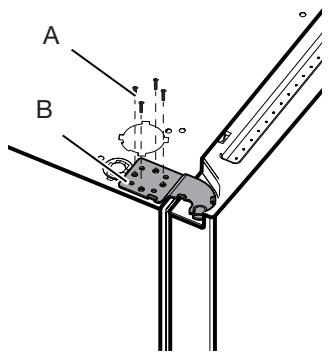

- Med en 5 mm hylsnyckel, avlägsna fyra invändiga skruvar från det övre gångjärnet och lägg dem åt sidan.
A. 5 mm sockelskruvar B. Övre gångjärn
ANMÄRKNING: Ge kylskåpsdörren ytterligare stöd medan gångjärnen avlägsnas. Lita inte på dörrtätningens magneter för att hålla dörren på plats medan du arbetar.
- Lyft av kylskåpsdörren från den nedre gångjärnsbulten. Det övre gångjärnet lossnar tillsammans med dörren.
ANMÄRKNING: Det kanske inte är nödvändigt att avlägsna de nedre gångjärnen och bromsfotenheterna för att flytta kylskåpet genom en dörröppning.
Endast om nödvändigt, använd en 6 mm hylsnyckel och stjärnskruvmejsel nr 2 för att avlägsna det mellersta gångjärnet.
Montera höger kylskåpsdörr
- Placera den högra dörren på den mellersta gångjärnsbulten.
- För in den övre gångjärnsbulten i det öppna hålet i toppen av kylskåpsdörren.
- Med fyra 5 mm sockelskruvar, fäst gångjärnet vid skåpet. Dra inte åt skruvarna helt.
Montera vänster kylskåpsdörr
- Placera den vänstra dörren på den mellersta gångjärnsbulten.
- Med fyra 5 mm sockelskruvar, fäst gångjärnet vid skåpet. Dra inte åt skruvarna helt.
- Återanslut de elektriska ledningarna.
Tryck ihop ledningspluggens två sektioner. Återanslut jordledaren till gångjärnsskruven.
Slutliga steg
- Dra åt åtta 5 mm sockelskruvar helt.
- Sätt tillbaka de övre gångjärnskåporna på plats.
Demontera och montera Freezer/Flexi Freeze-dörr
- Håll frysdörrarna stängda tills du är redo att lyfta av dem från skåpet.
ANMÄRKNING: Ge frysdörren ytterligare stöd medan gångjärnen avlägsnas. Lita inte på dörrtätningens magneter för att hålla dörren på plats medan du arbetar.

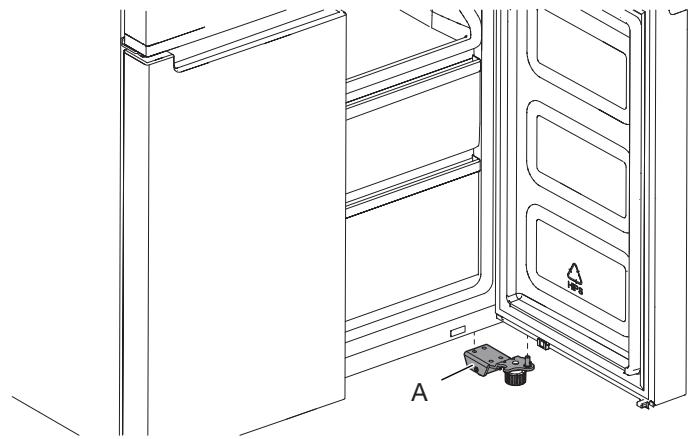

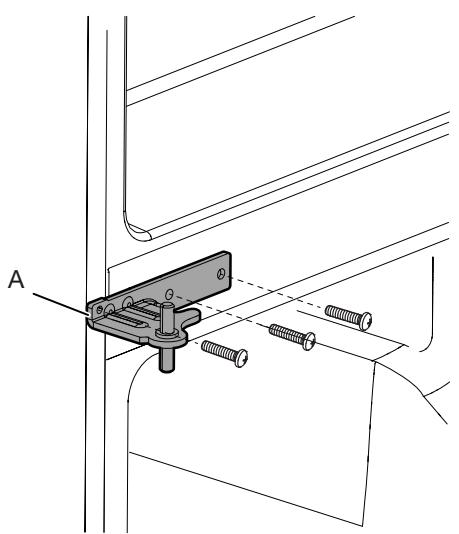

Med en stjärnskruvmejsel nr 2 och en 6 mm hylsnyckel, avlägsna det mittre gångjärnet från skåpet.
A. Mittre gångjärn
Lyft av frysdörren från den nedre gångjärnsbulten.
A. Nedre gångjärn
VARNING
Risk för elektriska stötar
Anslut till ett jordat eluttag.
Avlägsna inte jordstiftet.
Använd inte en adapter.
Använd ingen förlängningskabel.
Underlåtenhet att följa dessa anvisningar kan leda till dödsfall, eldsvåda eller elektrisk stöt.
- Anslut till ett jordat eluttag.
- Återför alla löstagbara delar och matvaror till lådorna.
- Flytta kylskåpet till dess slutliga plats.

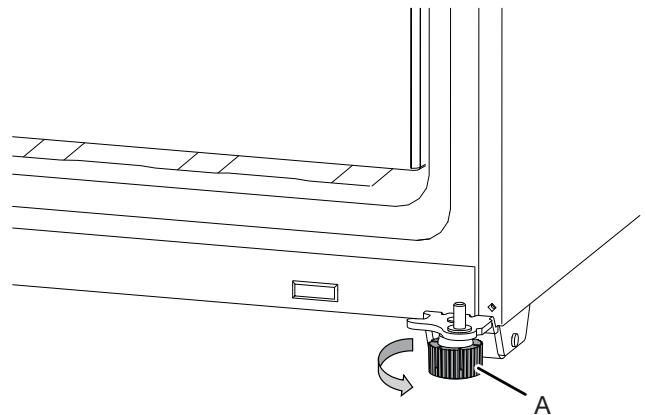

- Vrid bromsfötterna för hand. Vrid dem moturs tills rullarna är ovanför golvet och båda bromsfötterna ligger an mot golvet. Detta hindrar kylskåpet från att rulla framåt när dörrarna öppnas.
A. Bromsfötter
VIKTIGT: Om du behöver göra ytterligare justeringar som inbegriper bromsfötterna måste du vrida båda bromsfötterna lika mycket för att hålla kylskåpet i våg. 3. Använd ett vattenpass för att säkerställa att kylskåpet är i våg från sida till sida och från framkant till bakkant.

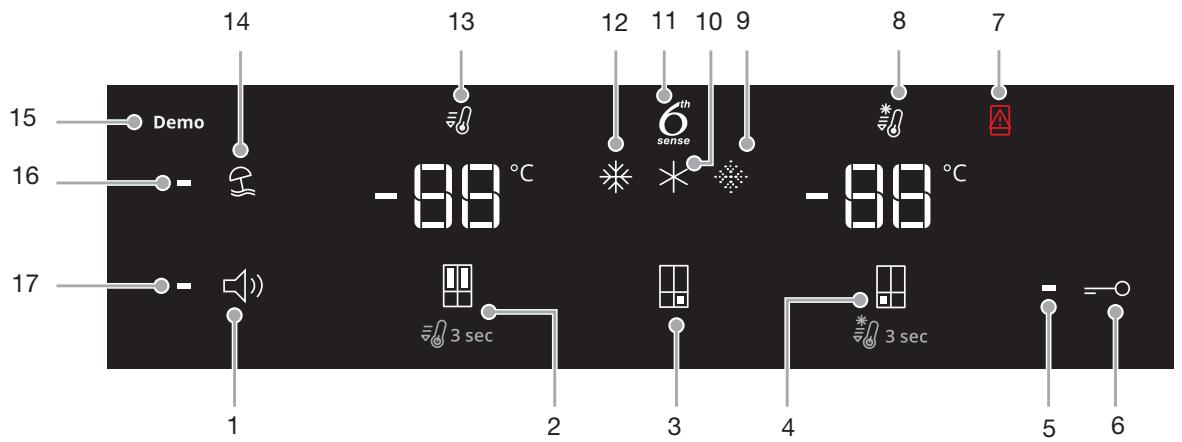

Använda kontrollerna
De tryckaktiverade kontrollerna sitter på den vänstra kylskåpsdörren. Kontrollpanelen inkluderar information om olika knappar och indikatorer. Indikatorerna för kyl- och frystemperatur visar de senaste temperaturbörvärdena.
- Sound On/Off-knapp (Ljud På/Av)
- Knapp för kylskåpstemperatur (håll intryckt i 3 sekunder för Fast Cool)
- Förinställd temperatur-knapp för Flexi-frys (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
- Knapp för frystemperatur (håll intryckt i 3 sekunder för Fast Freeze)
- Knaplås-indikator
- Knaplås-knapp
- Indikator för öppen dörr
- Fast Freeze-indikator
- Soft Freeze-indikator (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
- Mid Freeze-indikator (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
- 6th Sense-indikator
- Hard Freeze-indikator (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
- Fast Cool-indikator
- Holiday Mode-knapp (Semesterläge)
- Demo Mode-indikator (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
- Holiday Mode-indikator
- Ljud-indikator
Kontrollpanelen stängs av automatiskt efter en minuts inaktivitet. Tryck på någon knapp för att sätta på kontrollpanelen igen.
- 8 Visning och justering av temperaturbörvärden
Justera temperaturen i kyl- och frysavdelningarna:
För din bekvämlighet har kontrollerna för ditt kylskåp och din frys förinställts på fabriken.
När du installerar kylskåpet första gången, verifiera att kontrollerna fortfarande är inställda på de rekommenderade börvärdena.
Fabrikens rekommenderade börvärden är 3°C för kylskåpet och -18°C för frysen.
Genom att trycka på kyl- eller frystemperaturknappen växlar du genom temperaturbörvärdena i grader Celsius (°C).
VIKTIGT:
Vänta 24 timmar innan du lägger in matvaror i kylskåpet. Om du lägger in mat innan kylskåpet har kallnat helt kan maten förstöras.
ANMÄRKNING: Att justera börvärdena till en inställning kallare än rekommenderat kyler inte avdelningarna snabbare.
- Om temperaturen är för varm eller för kall i kylskåpet eller frysen, kontrollera först att luftventilationen inte är blockerad innan kontrollerna justeras.
- De rekommenderade inställningarna bör vara korrekta för normalt hushållsbruk. Kontrollerna är korrekt inställda när mjölk eller juice är så kall som du önskar och isglass är fast.
ANMÄRKNING: Platser såsom garage, källare eller veranda kan ha högre luftfuktighet eller extrema temperaturer. Du kan behöva justera temperaturen utanför de rekommenderade inställningarna för att kompensera för dessa förhållanden.
Vänta minst 24 timmar mellan justeringar. Kontrollera temperaturerna på nytt innan andra justeringar görs.
6th Sense Fresh Lock och fryskontroll
Sensorn 6th SENSE Fresh Lock säkerställer en noggrann och konsekvent temperaturkontroll för att bevara färsk mat under en längre tid, på det mest naturliga sättet. När en temperaturvariation detekteras aktiverar sensorn en kompressor som snabbt återställer originaltemperaturen.
Sensorn 6th SENSE Freeze minimerar temperaturfluktuationer i frysen tack vare ett innovativt temperaturhanteringssystem. Frysbrännskador reduceras för att bevara matens kvalitet och färg.
Flexi Freeze-inställning (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
Med funktionen Flexi Freeze kan du växla den förinställda temperaturen för Flexi Freeze-avdelningen.
| Symbol | Funktion | Temperatur |
| * | Traditionell frys | -18 °C |
| * | Mild frys | -12 °C |
| ※ | Mjuk frys | -7 °C |
- För att aktivera/inaktivera den kallaste inställningen (-20 °C), håll knappen Förinställd Flexi Freeze-temperatur intryckt i 3 sekunder.
Justera multitemperaturinställning
Traditionell frys (-18°C) : Redan fryst mat och färsk mat (max. 12 månader) Mild frys (-12°C) : Redan fryst mat (max. 1 månad) Mjuk frys (-7°C) : Redan fryst mat (max. 1 vecka)
När temperaturbörvärden justeras, använd följande tabell som en guide:
| FÖRHÄLLANDE | TEMPERATURJUSTERING: |
| Kyl För kall | Kylinställning 1° högre |
| Kyl För varm | Kylinställning 1° lägre |
| Frys För kall | Fryinställning 1° högre |
| Frys För varm / För lite is | Fryinställning 1° lägre |
Fast Cool
Funktionen Fast Cool hjälper till under perioder med hög kylskåpsanvändning, fulla laster av livsmedel eller tillfälligt varma rumstemperaturer.
För att sätta på Fast Cool-funktionen, håll knappen Kylskapstemperatur intryckt i 3 sekunder. När funktionen aktiveras tänds Fast Cool-ikonen. Funktionen Fast Cool förblir aktiverad i 2 timmar, såvida den inte stängs av manuellt. För att manuellt stänga av Fast Cool-funktionen, håll knappen Kylskapstemperatur intryckt i 3 sekunder. Fast Cool-ikonen slocknar när funktionen inaktiveras. - Justering av kylskåpets temperatur stänger automatiskt av Fast Cool-funktionen.
Fast Freeze
Mängden färsk mat (i kg) som kan frysas in på 24 timmar anges på produktens typskylt.
Håll knappen Frystemperatur intryckt i 3 sekunder (tills Fast Freeze-indikatorn tänds), 24 timmar innan du lägger in färsk mat i frysen. När den färska maten har lagts in i frysen räcker det i regel med att ha Fast Freeze-funktionen aktiverad i 24 timmar. Efter 50 timmar inaktiveras Fast Freeze-funktionen automatiskt. För att manuellt stänga av Fast Freeze-funktionen, håll knappen Frystemperatur intryckt i 3 sekunder. Fast Freeze-ikonen slocknar. - Justering av frysens temperatur stänger automatiskt av Fast Freeze-funktionen.
Holiday Mode (Semesterläge)
Detta läge är avsett att se till att din produkt inte slösar energi under tidsperioder när produkten inte används regelbundet (t.ex. när du är på semester).
Genom att välja denna funktion ställs temperaturen i kylskåpsavdelningen automatiskt in på det varmaste börvärdet.
För att använda semesterläget, håll Mode-knappen intryckt tills Holiday Mode-indikatorn tänds på displayen. För att gå ur semesterläget, håll Mode-knappen intryckt tills ingen Mode-ikon är tänd på displayen. - Justering av kylskåpets temperatur stänger automatiskt av Holiday Mode-funktionen.
VIKTIGT: När detta läge väljs måste all mat och alla drycker avlägsnas från kylskåpsavdelningen.
Tryck på denna knapp för att aktivera/inaktivera produktens ljudåtergivning.
Knaplås
Håll Lås-knappen intryckt i 3 sekunder för att aktivera låsfunktionen. För att inaktivera låset, håll Lås-knappen intryckt i 3 sekunder. Låsfunktionen ignorerar all interaktion med kontrollpanelen tills användaren låser upp kontrollpanelen. Denna funktion är avsedd att förhindra oavsiktliga ändringar av inställningar.
Demo Mode (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
Detta läge används när kylskåpet visas upp i en butik eller om du vill stänga av kylningen och inaktivera alla andra funktioner (utom den invändiga belysningen).
Demo Mode kan användas när du åker på semester. Se avsnittet "Skötsel inför semester och flyttning" för lämpliga steg när du lämnar kylskåpet i detta läge under längre tidsperioder.
När du aktiverar Demo Mode tänds ikonen "Demo" på displayen. Gå in i eller ur Demo Mode genom att hålla Sound On or Off-knappen och Lås-knappen intryckta samtidigt i 3 sekunder.
Ytterligare funktioner
Larm för öppen dörr
Larmet för öppen dörr ljuder och ikonen "Öppen dörr" blinkar när någon av de fyra dörrarna är öppen i 2 minuter eller längre. Larmet upprepas var 5:e minut. Stäng alla dörrar för att stänga av larmet.
ANMÄRKNING: För att stänga av ljudlarmet medan dörrarna hålls öppna, t.ex. under invändig rengöring av kylskåpet, tryck på någon knapp på kontrollpanelen. Larmljudet stängs tillfälligt av, men ikonen Öppen dörr visas fortfarande på kontrollpanelen.
Kylskåpets belysning
Kylskåpet har en invändig lampa som tänds varje gång dörren öppnas.
ANMÄRKNING: Lampan är en lysdiod (LED) som inte behöver bytas ut. Om lysdioden inte tänds när dörren öppnas, kontakta service för att byta ut lampan.
Öppning och stängning av dörrar
Det finns två dörrar till kylavdelningen. Dörrarna kan öppnas och stängas separat eller tillsammans. Det sitter en vertikalt ledad tätning på den vänstra kylskåpsdörren.

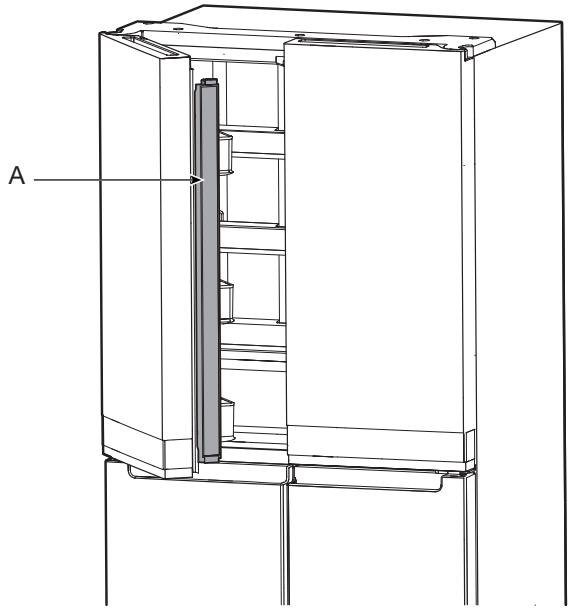

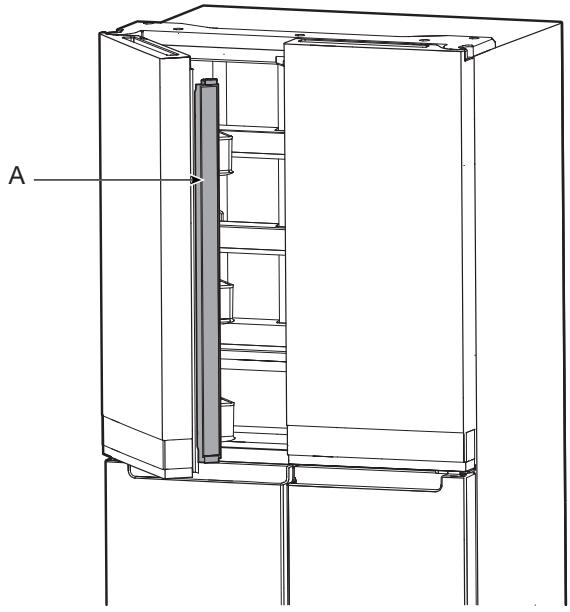

När den vänstra dörren öppnas viks tätningen automatiskt inåt så att den inte är i vägen. När båda dörrarna är stängda bildar tätningen automatiskt en tätning mellan de två dörrarna.
A. Ledad tätning

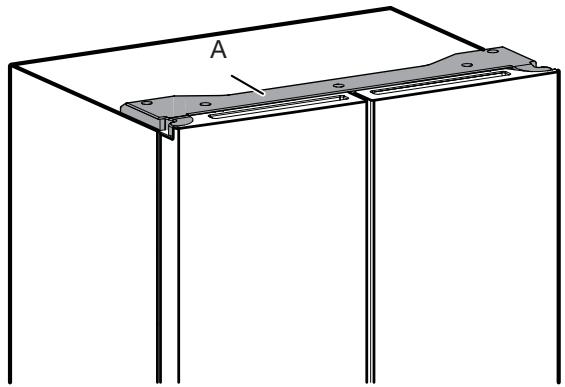

Kylavdelningens dörrkontakt sitter i övre vänster och höger gångjärnskåpa.
För frys- och multitemperaturzon sitter dörrkontakten i den nedre spridaren. Dörrkontakten använder en magnet för att avkänna dörröppning/stängning. Se till att det inte finns någon magnet eller elektronisk enhet (högtalare, CoolVox®, etc.) inom 7,62 cm från gångjärnskåpan.
ANMÄRKNING: Lampan aktiveras inte om dörrens öppning inte detekteras.
A. Gångjärnskåpa

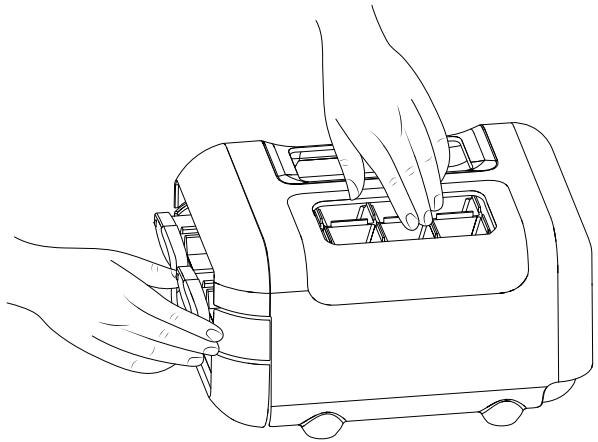

Ismaskin
För att göra is, fyll isbrickan med renat vatten och placera den manuella ismaskinen på frysens övre hylla. Vänta tills is har bildats och när isen är redo, vrid rattarna medurs för att mata ut isbitar i isbehållaren.

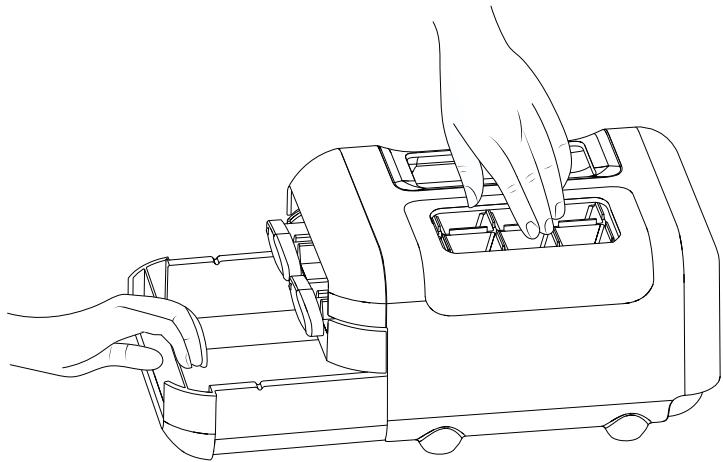

Lyft upp isbehållaren något och dra ut isbehållaren för att komma åt iskuberna.
Den manuella ismaskinen kan tas ut ur frysen när is inte behövs för att skapa mer utrymme i frysen.
Förvaring av mat
Förvaring av ägg
Vi rekommenderar att ägg förvaras vid en konsekvent temperatur för att bibehålla äggens fräschhet, så det bästa är att förvara dem i kylen på den mellersta hyllan.
HYLLOR, FACK OCH LÅDOR
Rengör inte glashyllor och luckor med varmvatten när de är kalla. Glashyllor och luckor kan gå sönder om de exponeras för plötsliga temperaturförändringar eller slag och stötar. Tempererat glas är utformat för att splittras i många små, småstensstora bitar. Detta är normalt. Glashyllor och luckor är tunga. Använd båda händerna när de avlägsnas för att inte tappa dem.

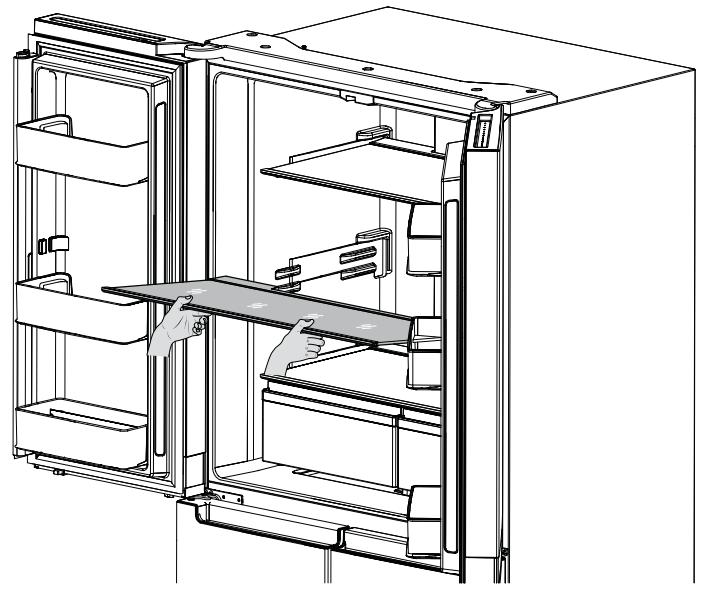

Justera hyllhöjd
Hyllhöjden kan justeras genom att ändra hyllans placering från det nedre stödet till det övre stödet och vice versa.

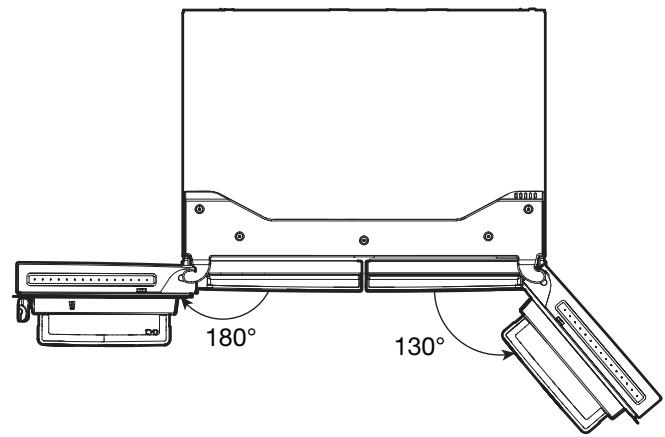

Öppna den högra sidodörren helt. Öppna den vänstra sidodörren helt och lyft sedan dörren för att öppna 180 grader.
Ta ut hyllan från kylskåpet och placera den i önskad position.
Se till att hyllan är korrekt placerad på hyllfästena.
Hyllor och hyllramar
Hyllorna i kylskåpet går att justera för att uppfylla dina personliga förvaringsbehov.
Förvaring av liknande varor tillsammans i kylskåpet och justering av hyllorna för att passa varor med olika höjder gör det enklare att hitta exakt den vara du söker. Detta reducerar också tiden som kylskåpet är öppet, vilket sparar energi.
För att avlägsna och sätta tillbaka hyllor:
- Öppna den högra sidodörren helt och öppna den vänstra sidodörren helt och lyft vänster dörr för att öppna 180 grader.
- Avlägsna mitten- eller topphyllan genom att lyfta den uppåt och ut från hyllstöden. Dra sedan hyllan framåt och vinkla den nedåt till en vertikal position. Vrid hyllan till en vinkel och dra ut den ur kylskåpet.
- Avlägsna bottenhyllan genom att lyfta den uppåt och ut från hyllstöden. Dra sedan hyllan framåt och vinkla den uppåt till en vertikal position. Vrid hyllan till en vinkel och dra ut den ur kylskåpet.
- Sätt tillbaka mitten- och topphyllorna genom att föra in hyllan i kylskåpet i en vinkel med hyllfronten nedåt. Lyft hyllans front uppåt och för in tills hyllans bakre kant faller ned i hyllstöden. Sänk hyllans front och se till att hyllan sitter säkert på plats.
- Sätt tillbaka bottenhyllan genom att föra in hyllan i kylskåpet i en vinkel med hyllan uppåt. Lyft ned hyllans front och för in tills hyllans bakre kant faller ned i hylstöden. Sänk hyllans front och se till att hyllan sitter säkert på plats.

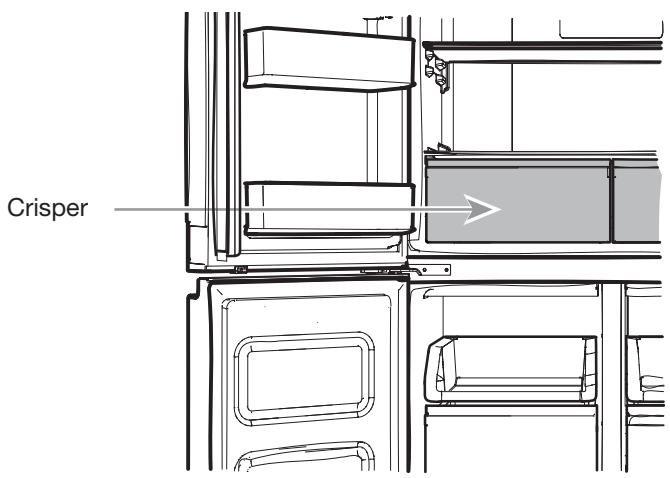

Crisper-lådor
För att avlägsna och sätta tillbaka crisper-lådorna:
- Ta tag i crisper-lådans handtag och för lådan rakt ut till stoppet. Lyft av lådan från bottenstyrningen.
- Sätt tillbaka crisper-lådan genom att placera den på den nedre crisper-styrningen och trycka den förbi crisper-stoppet till dess position.
Balkongen i kylskåpet går att justera för att uppfylla dina personliga förvaringsbehov.
Frysavdelningar

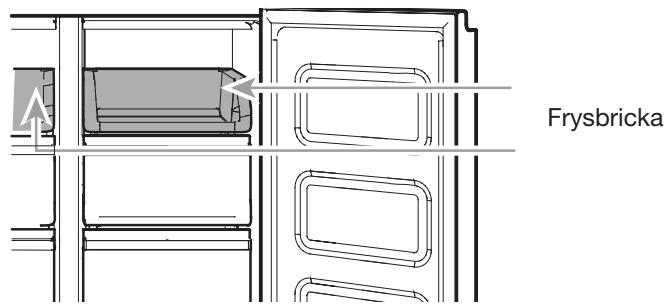

Frysbricka
Frysbrickan är användbar för att enkelt komma åt produkter som ofta används, för infrysning eller för att enkelt förvara rester eller små matvaror.

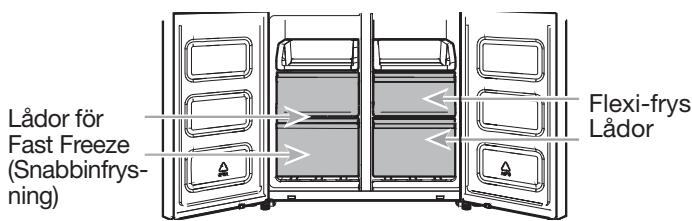

Fryslådor Avdelning för Fast Freeze (Snabbinfrysning)
Fast Freeze-lådorna ger dig möjlighet att förvara stora matvaror på ett praktiskt sätt. Med Fast Freeze kan du förvara all din frysta mat säkert och översiktligt.
Flexi Freeze-avdelning (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX)
För Flexi Freeze-avdelningen kan du välja en av tre frystemperaturnivåer: -7 °C, -12 °C och -18 °C för att skapa de bästa förvaringsförhållandena för olika typer av mat.
För maximal fryskapacitet kan du avlägsna fryslådan för att frilägga fryshyllan.
För att avlägsna den övre lådan:
- Ta tag i lådans handtag och för lådan rakt ut till stoppet. Lyft av lådan från bottenguiden.
- Sätt tillbaka lådan genom att placera den på den nedre lådguiden och trycka den förbi lådstoppet till dess position.
Fryshylla (endast med WQ9 E1L och WQ9 B1L)
För att maximera fryskapaciteten kan du avlägsna den mittre lådan för att frilägga fryshyllan nedanför. Du kan sedan lägga undan den övre lådan för förvaring och lägga mat direkt på hyllan.
Ljudreferens
Tontilldelning
| Namn på ton | Exempel på användning |
| Ström På | Kylsystemet aktiveras varje gängprodukten sätts på. |
| Knapptryckning | Användaren trycker på en giltig knapp. |
| Ogiltig (Fel) | Användaren trycker samtidigt på två eller fler knappar. Nedråkningsavbrott für häll-intryckt- knappar. |
| Engagera | Bekräftelse på ingång i nagot länge. |
| Frigör | Bekräftelse på utgang frán nagot länge. |
| Varning | Varning om dorr på glantt |
Denna tabell är endast en snabbreferens. Se motsvarande sektioner för detaljer. I händelse av motstridighet gäller informationen i respektive avsnitt.
Tillbehör
För att beställa tillbehör, kontakta återförsäljaren som du köpte kylskåpet av.
Assistans eller service
Innan du ringer för assistans eller service, var god se avsnittet "Felsökning". Det kan bespara dig kostnaden för ett servicesamtal. Om du fortfarande behöver hjälp, följ instruktionerna nedan.
Om du behöver utbytesdelar
För att beställa fabriksspecificerade utbytesdelar i ditt område, kontakta återförsäljaren som du köpte kylskåpet av.
Garanti
Kontakta återförsäljaren som du köpte kylskåpet av för garantiinformation.
Förvara denna bok och ditt kassakvitto tillsammans för framtida referens. Du måste kunna bevisa ditt inköp eller installationsdatumet för service under garantin.
Skriv ned följande information om din produkt för att hjälpa dig erhålla assistans eller service om du skulle behöva detta. Du behöver veta ditt kompletta modellnummer och serienummer. Du hittar denna information på modell- och serienummeretiketten som sitter på den inre väggen i kylavdelningen.
Återförsäljarens namn
Serienummer
Adress
Telefonnummer
Modellnummer
Inköpsdatum
VÅRD AV KYLSKAPET
Rengöring
riangle VARNING
Explosionsrisk
Använd ett icke brandfarligt rengöringsmedel.
Underlåtenhet att göra detta kan resultera i dödsfall, explosion eller brand.
Alla kyl-, frys- och Flexi Freeze-sektioner (endast med WQ9 B1L, 6WM591NIHAS och WQ70900SXX) avfrostas automatiskt. Rengör dock alla sektioner ungefär en gång i månaden för att undvika bildning av odörer. Torka upp spill omedelbart.
Utvändig rengöring
Var god se informationen om utvändig rengöring som är specifik för din modell.
Stil 1 - Slät dörr
VIKTIGT: Skador på slät finish på grund av olämplig användning av rengöringsprodukter eller användning av icke rekommenderade rengöringsprodukter täcks inte av garantin. Vassa eller trubbiga instrument gör märken i finishen.
| ANVÄND | ANVÄND INTE |
| ✓Mjuk och ren duk | X Abrasiva dukar
X Pappershanddukar eller tidningspapper
X Stålull |
| ✓Varmt tvålvatten med mitt milt rengöringsmedel | X Abrasiva pulver eller vätskor
X Fönstersprayer
X Ammoniak
X Sura eller attiksbaserade rengöringsmedel
X Ugnsrengöringsmedel
X Antändliga vätskor |
ANMÄRKNING: Pappershanddukar repar och kan göra den målade dörrens klara beläggning matt. För att undvika risk för skador, använd endast mjuka och rena dukar för att polera och torka av dörrarna.
Stil 2 - Rostfritt stål
VIKTIGT:
Använd endast rengöringsmedel och dukar som rekommenderas för rostfritt stål. Skador på finish av rostfritt stål på grund av olämplig användning av rengöringsprodukter eller användning av icke rekommenderade rengöringsprodukter täcks inte av garantin. Undvik att exponera hushållsapparater av rostfritt stål för salthaltiga eller fuktiga miljöer. Skador på grund av exponering för dessa miljöer täcks inte av garantin.
| ANVÄND | ANVÄND INTE |
| ✓ Mjuk och ren duk | X Abrasiva dukar
X Pappershanddukar eller tidningspapper
X Stålull |
| ✓ Varmt tvålvatten med mitt milt rengöringsmedel | X Abrasiva pulver eller vätskor
X Ammoniak
X Citrusbaserade rengöringsmedel
X Sura eller attiksbaserade rengöringsmedel
X Ugensrengöringsmedel |
| ✓ För svår smuts, använd endast att rengöringsmedel für rosfritt stål som är avsett für hushållsapparater. För att beställa rengöringsmedlet, kontakta äterförsäljaren som du kõpte kylskåpet av. | X Rengöringsmedel für rosfritt stål är endast avsett für delar av rosfritt stål. Låt inte rengöringsmedel och polermedel für rosfritt stål komma ikontakt med plastdilar sásom trimdilar, dispensererkål por��rtätningar. |
Stil 3 - Fingeravtrycksresistent rostfritt
VIKTIGT:
Undvik att exponera hushållsapparater av rostfritt stål för salthaltiga eller fuktiga miljöer. Skador på grund av exponering för dessa miljöer täcks inte av garantin.
| ANVÄND | ANVÄND INTE |
| ✓ Mjuk och ren duk | ✗ Abrasiva dukar
✗ Pappershanddukar eller tidningspapper
✗ Stålull |
| ✓ Varmt tvålvatten med mitt milt rengöringsmedel | ✗ Abrasiva pulver eller vätskor
✗ Fönstersprayer
✗ Ammoniak
✗ Sura eller attiksbaserade rengöringsmedel
✗ Ugnsrengöringsmedel
✗ Antändliga vätskor |
ANMÄRKNINGAR:
- Om oavsiktlig kontakt inträffar, rengör plastdelen med en svamp och ett milt rengöringsmedel i varmt vatten. Torka noga med en mjuk duk.
- Bara för att ett rengöringsmedel är en vätska innebär inte detta att det inte kan vara abrasivt. Många flytande rengöringsmedel formulerade att vara skonsamma mot kakel och släta ytor kan fortfarande skada rostfritt stål. Citronsyra missfärgar permanent rostfritt stål. För att inte skada finishen på ditt kylskåp av rostfritt stål:
Låt inte dessa ämnen vara kvar på finishen:
X Senap
X Citrusbaserade såser
X Tomatjuice
X Citrusbaserade produkter
X Marinadsås
Invändig rengöring
- Koppla loss kylskåpet från elnätet eller frånkoppla strömmen.
- Handtvätta, skölj och torka löstagbara delar och invändiga ytor noga. Använd en ren svamp eller mjuk duk och ett milt rengöringsmedel i varmt vatten.
ANMÄRKNING: Använd inte abrasiva eller skarpa rengöringsmedel såsom fönstersprayer, skurmedel, brandfarliga vätskor, rengöringsvaxer, koncentrerade tvättmedel, blekmedel, eller rengöringsmedel som innehåller petroleumprodukter, på plastdelar, inre foder och dörrfoder, eller tätningar.
- Anslut kylskåpet till elnätet eller slå på strömmen.
Detta kylskåp har en ytkondensor på båda sidor av kylen. Det är normalt att sidorna känns varma.
Belysning
Lamporna i både kyl- och frysavdelningarna är lysdioder (LED) som inte behöver bytas ut. Om lamporna inte tänds när dörren öppnas, kontakta återförsäljaren som du köpte kylskåpet av.
Vård vid semester och flyttning
Semester
Om du väljer att lämna kylskåpet påslaget medan du är borta:
- Förbruka färskvaror och frys in övriga varor.
- Om kylskåpet har en automatisk ismaskin och är ansluten till hushållets vattenförsörjning, stäng av vattenförsörjningen till kylskåpet. Materiella skador kan uppstå om vattenförsörjningen inte stängs av.
- Om du har en automatisk ismaskin, stäng av ismaskinen.
Ställ strömbrytaren i läge Av (O) för ismaskinen i dörren. 4. Töm isbehållaren.
Om du väljer att stänga av kylskåpet medan du är borta:
ANMÄRKNING: Ställ kylskåpet i Demo Mode när du åker på semester. Se avsnittet "Använda kontrollerna".
- Ta ur all mat från kylskåpet.
- Om kylskåpet har en automatisk ismaskin:
Stäng av vattenförsörjningen till ismaskinen minst 1 dag i förväg. När den sista satsen av is faller, ställ strömbrytaren i läge Av (O) så att displayen inte är tänd på den övre insidan av ditt kylskåp, beroende på din modell.
- Töm isbehållaren.
- Stäng av temperaturkontrollerna. Se avsnittet "Använda kontrollerna".
- Rengör kylskåpet, torka av det och låt det torka ordentligt.
- Tejpa gummi- eller träblock ovanpå båda dörrarna för att hålla dem öppna så att luft kan komma in. Detta förhindrar bildning av odörer och mögel.
Flyttning
När du flyttar kylskåpet till en ny bostad, följ dessa steg för att förbereda kylskåpet för flytten.
- Om kylskåpet har en automatisk ismaskin:
Stäng av vattenförsörjningen till ismaskinen minst 1 dag i förväg. Koppla loss vattenledningen från kylskåpets baksida. När den sista satsen is faller, ställ strömbrytaren i läge Av (O), antingen på ismaskinen eller kontrollen, beroende på din modell.
- Ta ur all mat från kylskåpet och packa all fryst mat i torris.
- Töm isbehållaren.
- Koppla loss kylskåpet från elnätet.
- Rengör kylskåpet, torka av det och låt det torka ordentligt.
- Ta ut alla löstagbara delar, slå in dem väl och tejpa dem tillsammans så att de inte förskjuts och skramlar under flytten.
- Beroende på modell, höj kylskåpets front så att det rullar lättare eller höj avvägningsskruvarna så att de inte skrapar mot golvet. Se avsnittet "Justera dörrarna" eller "Avvägning av kylskåp och dörrstängning".
- Tejpa fast dörrarna i stängt läge och tejpa fast nätkabeln på baksidan av kylskåpet.
När du kommer till den nya bostaden, lägg tillbaka allting i kylskåpet och se avsnittet "Installationsanvisningar" för förberedande instruktioner. Om kylskåpet har en automatisk ismaskin, tänk dessutom på att återansluta vattenförsörjningen till kylskåpet.
Risk för elektriska stötar
Anslut till ett jordat eluttag.
Avlägsna inte jordstiftet.
Använd inte en adapter.
Använd ingen förlängningskabel.
Underlåtenhet att följa dessa anvisningar kan leda till dödsfall, eldsvåda eller elektrisk stöt.
| Om detta inträffar | Möjliga orsaker | Lösning |
| Drift av kylskåpet |
| Kylskåpet fungerar inte. | Kontrollera strömförsörjningen. | Anslut nätkabeln till ett jordat eluttag. |
| Använd inte fällängningskabel. |
| Kontrollera att eluttaget har ström. Anslut en lampa für att se om eluttaget fungerar. |
| Återställ en utlöst kretsbrytare. Byt ut eventuellt brända säkringar. ANMÄRKNING: Om problem kvarstär, kontakta en elektriker. |
| Kontrollera kontROLLER. | Se till att kontrollerna är pâslagna. Se avsnittet “Använda kontrollerna”. |
| Ny installation. | Vänta 24 timmar after installationen für att låta kylskåpet kallna helt. ANMÄRKNING: Att justera temperaturkontrollerna till den kallaste inställungen kyler inte avdelningarna snabbare. |
| Kylskåpskontroll är i Demo Mode (på vissa modeller). | Om kylskåpet är i Demo Mode stängs kylning av och “Demo” tänds på kontrollpanelen. Se avsnittet “Använda kontrollerna” För mer information. |
| Motorn verkar arbeta für mycket | Högeffektiv kompressor och fläktar. | Större, mer effektiva kylskåp arbetar langre vid lagre, mer energieffektiva hastigheter. |
| Rums- eller utomhustemtemperatureen är hög. | Det Är normalt für kylskåpet att arbeta langre under dessa forhällanden. För optimala prestanda, placera kylskåpet i en miljö inomhus som är temperaturkontrollerad. Se avsnittet “Placeringskrav”. |
| En stor mängd varm mat har nyligen lagts in. | Varm mat fär kylskåpet att arbeta langre tills luften kallnar till den önskade temperatureen. |
| Dörren eller dörrarna öppnas für oftera erller forlänge. | Varm luft somkommen in i kylskåpet fär det att arbeta mer. Öppna inte dörren sö oftà. |
| Kylskåpsdörren eller fryslådan är öppen. | Se till att kylskåpet stär i vög. Se avsnittet “Avvängning av kylskåp och dörrstängning”. Se till att mat och behällare inte blockerar dörren. |
| Kylskåpskontrollen är inställd på en for låg nivå. | Justera kylskåpskontrollen till en varmare inställing tills kylskåspstemperatureen är som du önskar. |
| Dörr- eller lådtätningen är smutsig, sliten erller sprucken. | Rengör erller byt ut tätningen. Läckor i dörrtätningen fär kylskåpet att arbeta langre für att upprätthälla önskade temperaturer. |
FELSÖKNING
Prova först de lösningar som föreslås här för att kanske undvika ett servicesamtal.
| Om detta inträffar | Möjliga orsaker | Lösning |
| Belysningen fungerar inte. | Ditt kylskåp År utrustat med LED-belysning som inte behöver bytas ut. | Om kylskåp et厺 ström och lamporna inte tändsärn en dorr eller låda öppnas, kontakta service erler assistans. |
| Dörrar har varit öppna mer än 10 minutes. | Stäng dorrarna och lådan for att äterställa och öppna ingen für att fortsätta med belysning. |
| Dörrens brytare känner inte av dörroppingen. | Se till att det inte finns nagra magneterEll elektroniskaenheter inom 7,62 cm (3") frän gängjärnskåpan. |
| Temperaturkontrollens UI aktiveras inte. | Temperaturkontrollens UI gick in i viloläge. | Tryck på fögon UI-knappfor att "väcka" temperaturkontrollens UI. |
| Knapparna på temperaturkontrollens UI fungerar inte riktigt som de skia. | Prova med att stänga av och sätta på kylskåpetfor att äterställa knapparna. Om problem kvarstår, kontakta service erler kundtjänst. |
| Temperaturkontrollens UI fär ingen ström. | Kontrolera kablaget vid dörrgangjärnet. |
| Kan inte justera inställningen på temperaturkontrollens UI. | Larm om öppen dorr eller dorr på glantt är aktiverat. | Stäng dörren. |
| Ovaniga ljud |
| Für att lyssna after normala kylskåpsljud,:gà till sektionen Produkthjälp/Frågor & Svar på varumärkets webbplats och söker after "Normala ljud". Nedan listedas nagra normala ljud med förklaringar. |
| Kylskåpet verkar bullrigt | Kompressorn i ditt nya kylskåp reglerar temperaturen mer effektiv, samtidigt som minde energia Förbrukas och driften gär tystare. | På grund avenna reduktion i driftslud kan du notera obekanta ljud som är normala. |
| Ljud fränkompressorn som arbetar langre øn vanttat | Högeeffektiv kompressor och fläktar | Större, mer effektiva kylskåp arbetar langre vid lagre, mer energieffektiva hastigheter. |
| Pulserande / surande | Fläktar/kompressor justerar for att optimera prestanda under normal kompressordrift. | Detta är normal. |
| Poppande | Sammandragning/expansion av inre vöggar, särskilt under initial nedkylning. | Detta är normal. |
| Brusande / droppande | Flöde av koldmedel erler olja i kompressorn. | Detta är normal. |
| Vibrationser | Kylskåpet kanske inte stär stadigt. | Justera avvängningsskruvarna och sänk avvängningsfoten ordentligt mot golvet. Se avsnittet "Avvängning av kylskåp och dörrstängning". |
| Rasslande / bangande | Rörelse hos vattenledningarna mot kylens skap aller foremål som är placerade ovanpå kylens skap. | Flytta overflödig vattenledning bort frän kylens skap eller fäst overflödig ledning mot skapet. Se avsnittet "Anslut vattenförsörjngen" eller flytta undan foremål som stär på kylskåpet. |
| Fräsande | Vatten droppar på ∀värmaren under avfrostningscykel. | Detta är normal. |
| Vatten rinner / porlar | Kan höras;när is smälter under avfrostningscykeln och vatten rinner ned i tommingspannan. | Detta är normal. |
FELSÖKNING
Prova först de lösningar som föreslås här för att kanske undvika att servicesamtal.
| Om detta inträffar | Möjliga orsaker | Lösning |
| Temperatur och fukt |
| Temperaturen ar für hög. | Kylskåpet har precis installerats. | Vänta 24 timmar after installationen für att lâta kylskåpet källna helt. |
| Kontrollerna ar inte korrekt instälda für de omgivande Förhällandena. | Justera kontrollerna till en kallare inställning. Kontrollera temperaturen after 24 timmar. Se avsnittet "Använda kontrollerna". |
| Dörren erller dörrarna öppnas für oftera erller stängs inte ordentlich. Låter varm luft komma in i kylskåpet. | Minimera antelet dörröppingar och hull dörrarna helt stängda. |
| En stor mängd mat har nyligen lagts in. | Vänta flera timmar på att kylskåpet kan ätergå till normal temperatur. |
| Demo Mode ar aktiverat. | Stäng av Demo Mode. Se avsnittet "Använda kontrollerna". |
| Holiday Mode ar aktiverat. | Stäng av Holiday Mode. Se avsnittet "Använda kontrollerna". |
| Temperaturen ar für kall i kylskåpet/crispern. | Kylskåpets luftventilation ar blockerad. | Om luftventilationen som sitter i mitten på kylavdelingens baksida ar blockerad av foremål placera direkt framfor blir kylskåpet for kallt. Flytta undan foremålæn frän ventilationen. |
| Kontrollerna ar inte korrekt instälda für de omgivande Förhällandena. | Justera kontrollerna till en varmare inställning. Kontrollera temperaturen after 24 timmar. Se avsnittet "Använda kontrollerna". |
| Isbehällaren ar inte i korrekt position. | Se avsnittet "Ismaskin och isbehällare". |
| Temperaturen ar für kall i den temperaturkontrollerade lådan. | Kontrollen ar inte korrekt instäldd for varornasom Förvaras i lådan. | Justera temperaturinställingen. Se "Använda kontrollerna" i avsnittet "Använding av kylskåp". |
| En invändning bildning av fukt föreligger.ANMÄRKNING: En viss bildning av fukt ar normal. | Rummet ar fuktigt. | En fuktig miljö bidrar till fuktbildning. |
| Dörren erller dörrarna öppnas für oftera erller stängs inte ordentlich. Låter fuktig luft komma in i kylskåpet. | Minimera antelet dörröppingar och stäng dörrarna ordentlich. |
| Dörren erller dörrarna ar blockerade i öppet länge. | Flytta mapaket bort frän dörren. |
| En ficka eller hylla ar i vägen. | Tryck tillbaka fickan eller hyllan i korrekt position. |
| Fövaring av vätska i öppna behällare. | Detta tillför kukt invändigt i kylskåpet. Håll alla behällare ordentlich förlsatna. |
| Det ar frost/isbildning i frysvodelningen. | Dörren öppnas oftera ellernas öppen. | Minimera antelet dörröppingar och stäng lådan ordentlich after avändning. |
| Dörren har enDSLig dörrätting. | Se till att dörrättingarna har full kontakt med kylens skåp für att erhälla en adekvat tätting. |
| Temperaturkontrollerna ar inte korrekt instälda. | Se avsnittet "Använda kontrollerna" für rekommanderade temperaturinställinger. |
VARNING
Explosionsrisk
Använd ett icke brandfarligt rengöringsmedel. Underlåtenhet att göra detta kan resultera i dödsfall, explosion eller brand.
För att visa en animering om hur du justerar och inriktar dörrar, se sektionen Produkthjälp/Frågor & Svar på varumärkets webbplats och sök "Stängning och inriktning av dörrar".
| Om detta inträreffar | Möjliga orsaker | Lösning |
| Dörrar |
| Dörrarna stänger inte helt. | Dörren är blockerad i öppet Lage. | Flytta matpaket bort från dörren. |
| En ficka eller hylla är i vägen. | Tryck tillbaka fickan eller hyllan i korrekt position. |
| Nyligen installerade. | Avlågsna allt förpackningsmaterial. |
| Dörrarna är svåra att öppna. | Dörrtätningarna är smutsiga eller klibbbiga. | Rengör tättingar och kontaktytor med mild tvål och varmt vatten. Skölj och torka med en mjuk duk. |
| Dörrarna verkar vara ojemna. | Dörrarna behöver inriktas eller kylskåpet behöver avvögas. | Om du behöver inrikta en dorr, kontakta service. |
| Kylskåpet är ostadigt eller rullar framåtninger dällar öderrä appnas och stängs. | Kylskåpets bromsfötter liggerinte an mot golvet. | Vrid;bada bromsfötterna (en på varje sida) like mycket moturs tills de ligger an mot golvet. Se avsnittet “Avvågning av kylskåp och dörrstängning”. |
| TILSTAND | REGULERING AF TEMPERATURE |
| Køleafdelingen er for kold | Indstilling for køleafdeling 1° hoogere |
| Køleafdelingen er for varm | Indstilling for køleafdeling 1° lavere |
| Fryseafdelingen er for kold | Indstilling for fryseafdeling 1° hoogere |
| Fryseafdelingen er for varm/for lidt is | Indstilling for fryseafdeling 1° lavere |
Snabbkyla
A. Montering och underhållslista
Innan du kasserar ditt gamla kylskåp eller frys:
