Produkta veids	Iekštelpu un āra griestu lampa ar detektoru
Zīmols	Steinel
Modelis	DL Vario Quattro S
Izmēri (∅ × D)	∅ 310 × 69 mm
Svars	Apmēram 0,8 kg (novērtējums)
Barošana	220-240 V, 50/60 Hz
Patērētā jauda	9,80 W
Gaismas plūsma	1 000 lm
Gaismas efektivitāte	102 lm/W
Krāsu temperatūra	3 000 K (silta balta)
Krāsu atveides indekss (CRI)	82
Vidējais kalpošanas laiks	Vairāk nekā 60 000 h (L70B50 pie 25 °C)
Detektēšanas tehnoloģija	PIR, 4 pirodetektori, leņķis 360°
Detektora darbības rādiuss	Līdz 16 × 16 m (tangenciāli) 2,5 m augstumā, regulējams atsevišķi uz 4 asīm
Laika aizkave	No 5 s līdz 30 min
Sliekšņa regulēšana	No 2 līdz 1 000 lx (dienas vai nakts funkcija)
Mārķēšanas funkcija	Izslēgts, 10 min, 30 min, visa nakts (apm. 10 % jauda)
Aizsardzības pakāpe	IP 54
Aizsardzības klase	II
Izturība pret triecieniem	IK 07
Apkārtējā temperatūra	-20 līdz +35 °C
Energoefektivitātes klase	D (gaismas avots)
Apkope	Notīriet ar mitru drānu, bez mazgāšanas līdzekļa
Drošība	Pirms iejaukšanās atslēdziet barošanu; uzstādīšana saskaņā ar NF C-15100 standartu
Rezerves daļas / remontējamība	Gaismas avots nav nomaināms; remonts specializētās darbnīcās

Bieži uzdotie jautājumi - DL Vario Quattro S STEINEL

Kā uzstādīt Steinel DL Vario Quattro S pie griestiem?

Vispirms atslēdziet elektrobarošanu. Atzīmējiet un izurbiet caurumus atbilstoši komplektācijā iekļautajiem dībeļiem. Iegultajam kabelim izmantojiet starplikas; izvirzītajam kabelim izvadiet kabeli caur paredzēto ieeju. Pievienojiet vadus (L, N, PE) saskaņā ar shēmu, pēc tam piestipriniet griestu balstu. Piekariet drošības stiprinājumu, pievienojiet savienotāju un visbeidzot aizspraudiet lūku.

Kā noregulēt detektora darbības rādiusu?

Darbības rādiuss tiek regulēts uz katras ass ar četriem rotācijas slēdžiem (6.4. att.). Radiālais un tangenciālais rādiuss svārstās no 2,4 m līdz 16 m atkarībā no montāžas augstuma. Skatiet detektēšanas tabulu instrukcijā, lai izvēlētos atbilstošu iestatījumu jūsu uzstādīšanas augstumam.

Ko darīt, ja detektors neieslēdzas?

Vispirms pārbaudiet, vai galvenais slēdzis ir ieslēgts un vai drošinātājs nav izdedzis. Pārliecinieties, ka slieksnis nav iestatīts pārāk augstu (piemēram, dienas laikā iestatiet slēdzi uz saules simbolu). Pārbaudiet arī, vai detektēšanas zona nav bloķēta.

Kā aktivizēt mārķēšanas funkciju?

Mārķēšanas funkcija nodrošina apgaismojumu aptuveni 10 % apmērā, kad tiek sasniegts spilgtuma slieksnis. Izmantojiet F regulēšanas pogu (6.2. att.), lai izvēlētos starp Izslēgts, 10 min, 30 min vai visa nakts. Mārķēšana izslēdzas ik pēc stundas, lai izmērītu apkārtējā apgaismojuma līmeni.

Kāds ir LED kalpošanas laiks?

Aprēķinātais vidējais kalpošanas laiks ir vairāk nekā 60 000 stundas (L70B50 pie 25 °C). Gaismas avots nav nomaināms; ja tas ir bojāts, gaismeklis jānomaina pilnībā.

Vai šo detektoru var izmantot ārā?

Jā, Steinel DL Vario Quattro S ir paredzēts gan iekštelpām, gan āra lietošanai, pateicoties tā aizsardzības pakāpei IP 54 (putekļu un ūdens šļakatu izturīgs). Tomēr izvairieties uzstādīt to radiatoru tuvumā.

Kā notīrīt lūku?

Notīriet lūku ar mitru drānu. Nelietojiet mazgāšanas līdzekli, lai nesabojātu virsmu. Ņemiet vērā, ka globuss viegli skrāpējas.

Ko nozīmē mirgošana pirmās ieslēgšanas reizē?

Pēc ieslēgšanas lūka iedegas aptuveni 30 sekundes, pēc tam izslēdzas kalibrēšanas fāzei. Pēc tam tā pārslēdzas detektēšanas režīmā. Nekādas papildu darbības ar slēdzi nav nepieciešamas.

Kā atspējot detektēšanu pastāvīgam apgaismojumam?

Varat izmantot piespiedu ieslēgšanas funkciju: nospiediet galveno slēdzi 2 reizes uz izslēgt un pēc tam ieslēgt (starp 0,2 un 1 sekundi). Gaismeklis pastāvīgi degs 4 stundas, pēc tam automātiski atgriezīsies detektēšanas režīmā. Lai atceltu, nospiediet slēdzi vienu reizi.

Kādi ir rūpnīcas noklusējuma iestatījumi?

Rūpnīcas iestatījumi ir: slieksnis 1000 lx, laika aizkave 5 sekundes un mārķēšana izslēgta. Tos var mainīt pēc uzstādīšanas.

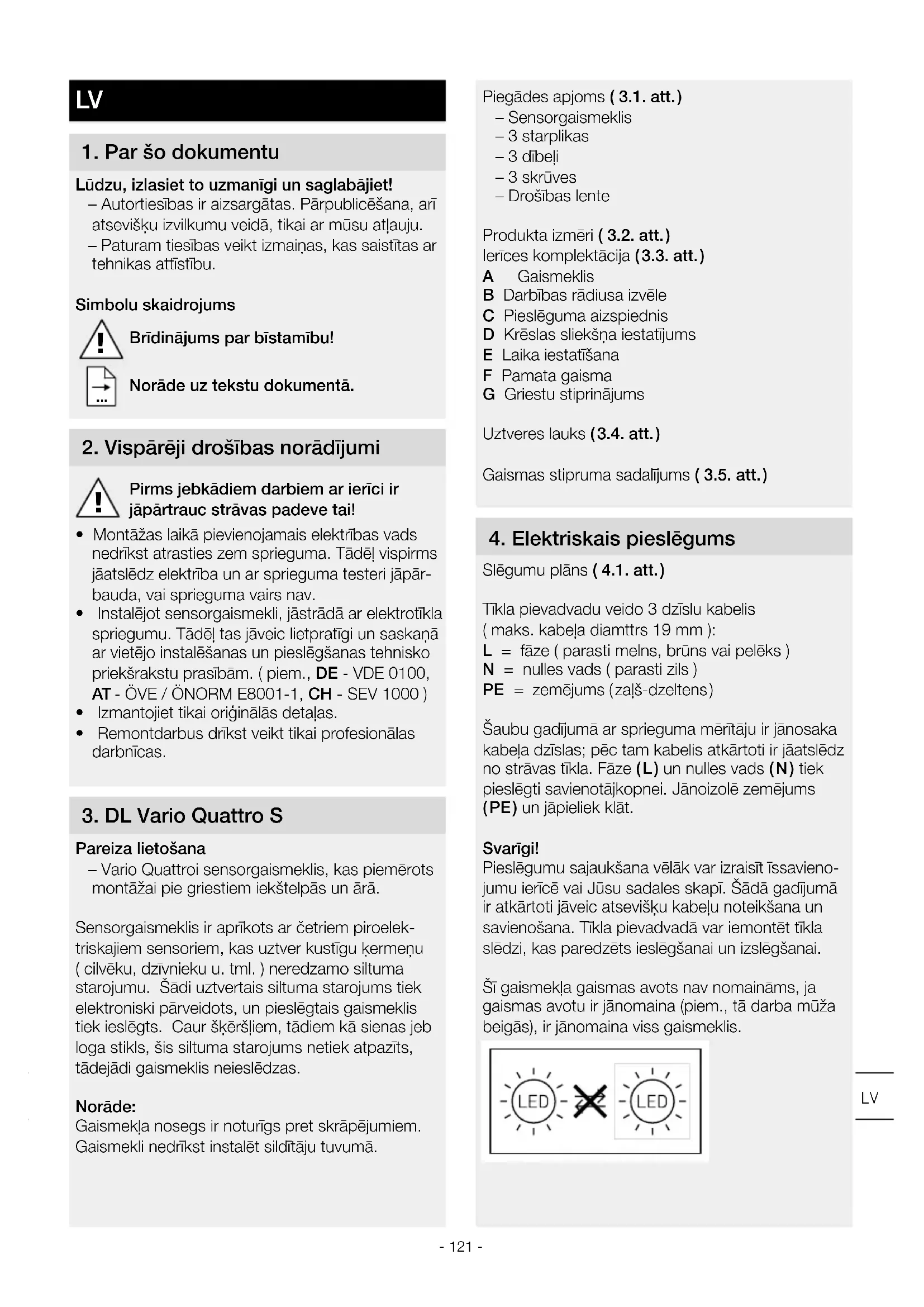

LIETOŠANAS INSTRUKCIJA DL Vario Quattro S STEINEL
