Produkttype	Loftlampe med detektion til indendørs og udendørs
Mærke	Steinel
Model	DL Vario Quattro S
Dimensioner (∅ × D)	∅ 310 × 69 mm
Vægt	Ca. 0,8 kg (estimat)
Strømforsyning	220-240 V, 50/60 Hz
Effektforbrug	9,80 W
Lysstrøm	1 000 lm
Lysudbytte	102 lm/W
Farvetemperatur	3 000 K (varm hvid)
Farvegengivelsesindeks (CRI)	82
Gennemsnitlig levetid	Mere end 60.000 t (L70B50 ved 25 °C)
Detektionsteknik	PIR, 4 pyrosensorer, vinkel 360°
Detektionsområde	Op til 16 × 16 m (tangentielt) i 2,5 m højde, individuelt justerbar på 4 akser
Tidsindstilling	Fra 5 sek til 30 min
Indstilling af tændingsniveau	Fra 2 til 1.000 lx (dag- eller natfunktion)
Orienteringlysfunktion	Slukket, 10 min, 30 min, hele natten (ca. 10 % effekt)
Beskyttelsesgrad	IP 54
Beskyttelsesklasse	II
Stødbestandighed	IK 07
Omgivelsestemperatur	-20 til +35 °C
Energieffektivitetsklasse	D (lyskilde)
Vedligeholdelse	Rengøres med en fugtig klud, ingen rengøringsmidler
Sikkerhed	Afbryd strømmen før indgreb; installation i henhold til standard NF C-15100
Reservedele / reparationsmulighed	Lyskilden kan ikke udskiftes; reparationer udføres af autoriserede værksteder

Ofte stillede spørgsmål - DL Vario Quattro S STEINEL

Hvordan installeres Steinel DL Vario Quattro S i loftet?

Afbryd først strømmen. Markér og bor huller i henhold til de medfølgende rawlplugs. Til skjult kabelanvend afstandsstykkerne; til udvendigt kabel før kablet gennem den forudsete indgang. Tilslut lederne (L, N, PE) i henhold til diagrammet, fastgør loftbeslaget. Hæng sikkerhedslåsen, tilslut stikket, og til sidst lås lampeskærmen på plads.

Hvordan justeres detektionsområdet?

Rækkevidden justeres på hver akse ved hjælp af de fire drejeknapper (fig. 6.4). Den radiale og tangentielle rækkevidde varierer fra 2,4 m til 16 m afhængigt af monteringshøjden. Se detektionstabellen i vejledningen for at vælge den passende indstilling til din installationshøjde.

Hvad gør jeg, hvis detektoren ikke tænder?

Kontroller først, at hovedafbryderen er tændt, og at sikringen ikke er sprunget. Sørg for, at tændingsniveauet ikke er indstillet for højt (f.eks. i dagslys, indstil knappen til solsymbolet). Kontroller også, at detektionsområdet ikke er blokeret.

Hvordan aktiveres orienteringslysfunktionen?

Orienteringslysfunktionen giver belysning på ca. 10 %, når lysniveauet er nået. Brug justeringsknappen F (fig. 6.2) til at vælge mellem Slukket, 10 min, 30 min eller hele natten. Orienteringslyset slukkes hver time for at måle omgivelseslys.

Hvad er LED'ens levetid?

Den beregnede gennemsnitlige levetid er mere end 60.000 timer (L70B50 ved 25 °C). Lyskilden kan ikke udskiftes; hvis den er defekt, skal armaturen udskiftes helt.

Kan denne detektor bruges udendørs?

Ja, Steinel DL Vario Quattro S er beregnet til indendørs og udendørs brug takket være beskyttelsesgraden IP 54 (støv- og vandtæt mod sprøjt). Undgå dog at installere den i nærheden af strålevarme.

Hvordan rengøres lampeskærmen?

Rengør lampeskærmen med en fugtig klud. Brug ikke rengøringsmidler for at undgå at beskadige overfladen. Bemærk, at lampeskærmen let bliver ridset.

Hvad betyder blinken ved første tænding?

Efter tænding lyser lampeskærmen i ca. 30 sekunder og slukker derefter for kalibreringsfasen. Derefter skifter den til detektionstilstand. Ingen yderligere handling på afbryderen er nødvendig.

Hvordan deaktiveres detektion for permanent belysning?

Du kan bruge funktionen til tvungen drift: Slå hovedafbryderen fra og til to gange (mellem 0,2 og 1 sekund). Armaturen tænder permanent i 4 timer og vender derefter automatisk tilbage til detektionstilstand. For at annullere skal du slå afbryderen én gang.

Hvad er standard fabriksindstillingerne?

Fabriksindstillingerne er: tændingsniveau på 1000 lx, tidsindstilling på 5 sekunder og orienteringslys slukket. Du kan ændre dem efter installationen.

BRUGSANVISNING DL Vario Quattro S STEINEL

Efterlystid: 5 sekunder

Grundljus: FRÅN

Efterlystid 5 s - 30 min

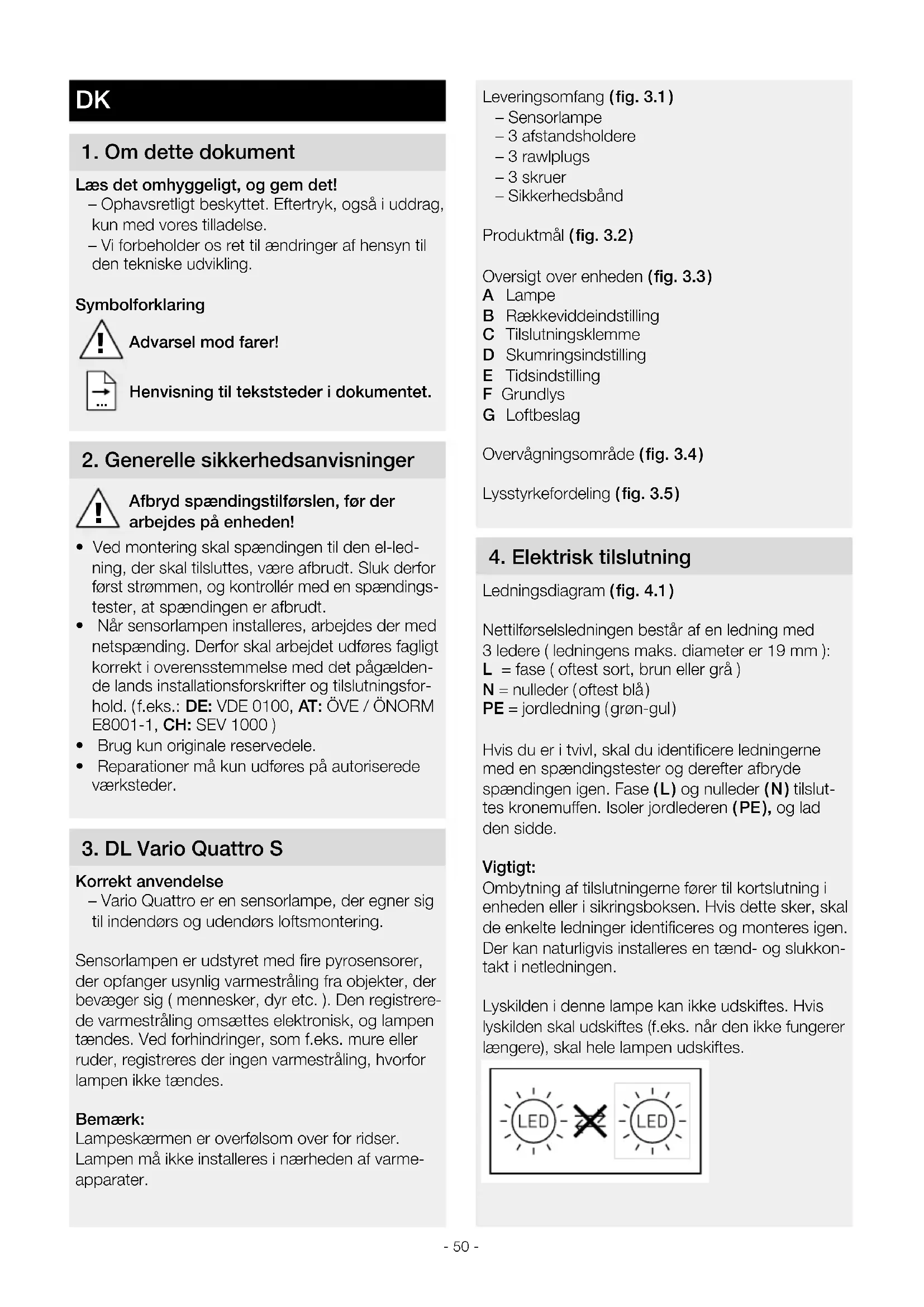

1. Om dette dokument

Læs det omhyggeligt, og gem det!

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
– Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold. (f.eks.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
  • Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. DL Vario Quattro S

Korrekt anvendelse

– Vario Quattro er en sensorlampe, der egner sig til indendørs og udendørs loftsmontering.

Sensorlampen er udstyret med fire pyrosensorer, der opfanger usynlig varmestråling fra objekter, der bevæger sig ( mennesker, dyr etc.). Den registrerede varmestråling omsættes elektronisk, og lampen tændes. Ved forhindringer, som f.eks. mure eller ruder, registreres der ingen varmestråling, hvorfor lampen ikke tændes.

Bemærk:

Lampeskærmen er overfølsom over for ridser. Lampen må ikke installeres i nærheden af varme-apparater.

Leveringsomfang (fig. 3.1)

• Sensorlampe
• 3 afstandsholdere
• 3 rawlplugs
• 3 skruer
• Sikkerhedsbånd

Produktmål (fig. 3.2)

Oversigt over enheden (fig. 3.3)

A Lampe
B Rækkeviddeindstilling
C Tilslutningsklemme
D Skumringsindstilling
E Tidsindstilling
F Grundlys
G Loftbeslag

Nettilførselsledningen består af en ledning med 3 ledere ( ledningens maks. diameter er 19 mm): L = fase ( oftest sort, brun eller grå ) N = nulleder (oftest blå) PE = jordledning (grøn-gul)

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L) og nulleder (N) tilsluttes kronemuffen. Isoler jordlederen (PE), og lad den sidde.

Vigtigt:

Ombytning af tilslutningerne fører til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og slukkontakt i netledningen.

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

5. Montering

• Kontrollér alle komponenter for beskadigelser.
• Tag ikke produktet i brug, hvis det er beskadiget
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering
• Sørg ved loftsmontering af sensorlampen for, at den fastgøres et sted uden vibrationer.

Monteringstrin

• Afbryd strømforsyningen (fig. 4.1)
• Afmærk borehuller (fig. 5.1)
- Bor huller, og sæt rawlplugs i (fig. 5.2)
- Montering ved skjult tilførselsledning (fig. 5.3)
• Montering ved synlig tilførselsledning (fig. 5.4)
- Tilslutning af tilslutningskablet (fig. 5.5)
- Foretag indstillinger → "6. Funktion"
• Sæt sikkerhedsbåndet fast (fig. 5.6)
• Tilslut stikforbindelsen (fig. 5.7)
• Sæt lampen på (fig. 5.8)
- Slå strømforsyningen til (fig. 5.8)

6. Funktion

Standardindstillinger:

Skumringsindstilling: 1000 lux

Tidsindstilling: 5 sekunder

Grundlys: SLUKKET

Når huset er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd/sluk-kontakten, slukker den efter ca. 30 sekunder i hele kalibreringsfasen og er efterfølgende aktiv med henblik på sensorstyring. Det er ikke nødvendigt at betjene kontakten igen.

Indstillingsknappernes funktioner (fig. 6.1)

Skumringsindstilling (aktiveringstærskel) (fig. 6.2/D)

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 1000 lux.

• Indstillingsknap indstillet tî¤ = dagslystilstand (lysstyrkeuafhængig)
• Indstillingsregulator stillet på = anvendelse i tusmørke ( ca. 2 lux )

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå

på

Tidsindstilling (efterløbstid) (fig. 6.2/E)

Den ønskede lysperiode for lampen kan indstilles trinløst fra ca. 5 sekunder til maks. 30 minutter. Enhver bevægelse som registreres, inden denne tid er udløbet, starter slukningsforsinkelsens efterløbstid igen.

Bemærk:

Hver gang projektøren slukkes, er en ny bevægelsesregistrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse. Ved indstilling af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Grundlys (fig. 6.2/F)

Grundlysfunktionen muliggør belysning med ca. 10% af lyseffekten, når den indstillede lysstyrkeværdi nås. Lampens ønskede grundlys kan indstilles i fire trin.

• SLUK
• 10 minutter efter at den indstillede tid er udløbet
• 30 minutter efter at den indstillede tid er udløbet
• Hele natten

Grundlyset slukkes hver time for at måle den omgivende lysstyrke. Efter kort tid tændes grundlyset igen.

Funktionen permanent belysning

Hvis der monteres en evt. tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk:

Permanent lys (fig. 6.3)

1) Tænd permanent lys:

Sluk og tænd 2 x for kontakten. Lampen indstilles på 4 timers permanent belysning. Derefter skifter den automatisk tilbage til sensorstyring.

2) Sluk permanent belysning:

Sluk og tænd 1 × for kontakten. Lampen slukker eller skifter til sensorstyring.

Vigtigt:

Tænd og sluk skal udføres inden for 0,2 til 1 sekund.

Rækkeviddeindstilling

Rækkevidden kan vha. fire indstillingsknapper indstilles trinløst fra 2 til 8 m i fire akser uafhængigt af hinanden. Med indstillingsknapperne (fig. 6.4) indstilles overvågningsrækkevidden.

Overvågningsdiagram (fig. 6.5)

De skraverede zoner viser de områder, der kan udelukkes vha. den individuelle rækkeviddeindstilling (fig. 6.6).

Tabel over rækkevidde

Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).

Vigtigt: Transformeren kan ikke udskiftes.

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremme-de genstande dækkes ikke.

Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende service-afdeling.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

10. Tekniske data

Mål (∅ × D) ∅ 310 × 69 mm

Netspænding 220-240 V 50/60 Hz

Effektforbrug (Pon) 9,80 W

Gennemsnitlig beregnet levetid L70B50 ved 25°C: >60.000 timer

Farvekonsistens SDCM Startværdi: 3

Lysstyrkefordeling

Sensorteknik	PIR, 4 pyrosensorer
Overvågningsområde	360°
Overvågningsrækkevidde	16 x 16 m overvågningsareal ved 2,50 m monteringshøjde, kan reduceres til et areal på 4 x 4 m
Tidsindstilling	5 s - 30 min
Skumringsindstilling	2-1.000 lux
Grundlysfunktion	Sluk, 10¢ min, 30 min, hele natten
Kapslingsklasse	IP 54
Beskyttelsesklasse	II
Slagstyrke	IK 07
Omgivelsestemperatur	-20 til +35°C

Teknisk dokumentation under www.steinel.de

Energieffektivitetsklasse Dette produkt indeholder en lyskilde i energieffektivitetsklasse "D".

11. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding	■ Sikring udløst, ikke slået til, ledning afbrudt■ Kortslutning i nettilførslen■ Evt. tænd/sluk-kontakt er slået fra	■ Slå sikring til, udskift, tænd tænd/ sluk-kontakt, kontrollér ledning med en spændings tester■ Kontrollér tilslutninger■ Tænd tænd/sluk-kontakten
Sensorlampen tænder ikke	■ Der er valgt en forkert skumrings- indstilling■ Netkontakt SLUKKET■ Sikring udløst	■ Indstil på ny■ Tænd■ Slå sikring til, udskift, kontrollér evt. tilslutning
Sensorlampen slukker ikke	■ Permanent bevægelse i overvågningsområdet	■ Kontrollér området
Sensorlampen tændes, uden at der kan ses bevægelser	■ Lampen er ikke fast monteret■ Der var tale om en bevægelse, som ikke blev registreret af den iagttagende person ( bevægelse bag en væg, bevægelse af et lille objekt umiddelbart i nærheden af lampen etc.)	■ Monter huset, så det sidder fast■ Kontrollér området
Sensorlampen tænder ikke ved bevægelse	■ Hurtige bevægelser undertrykkes for at minimere fejl, eller der er ind- stillet et for lille overvågningsområde■ Der er valgt en forkert skumrings- indstilling	■ Kontrollér området■ Indstil på ny
