| Tip produs | Plafonieră cu detector pentru interior și exterior |
| Marcă | Steinel |
| Model | DL Vario Quattro S |
| Dimensiuni (∅ × P) | ∅ 310 × 69 mm |
| Greutate | Aproximativ 0,8 kg (estimare) |
| Alimentare | 220-240 V, 50/60 Hz |
| Putere absorbită | 9,80 W |
| Flux luminos | 1 000 lm |
| Eficiență luminoasă | 102 lm/W |
| Temperatură de culoare | 3 000 K (alb cald) |
| Indice de redare a culorilor (IRC) | 82 |
| Durată medie de viață | Peste 60 000 h (L70B50 la 25 °C) |
| Tehnică de detecție | PIR, 4 pirodetectoare, unghi 360° |
| Raza detectorului | Până la 16 × 16 m (tangențial) la 2,5 m înălțime, reglabil individual pe 4 axe |
| Temporizare | De 5 s la 30 min |
| Reglarea pragului de declanșare | De 2 la 1 000 lx (funcție diurnă sau nocturnă) |
| Funcție baliză | Oprit, 10 min, 30 min, toată noaptea (aprox. 10 % putere) |
| Grad de protecție | IP 54 |
| Clasă de protecție | II |
| Rezistență la șocuri | IK 07 |
| Temperatură ambiantă | -20 până la +35 °C |
| Clasă de eficiență energetică | D (sursă de lumină) |
| Întreținere | Curățați cu o cârpă umedă, fără detergent |
| Siguranță | Întrerupeți alimentarea înainte de intervenție; instalare conform normei NF C-15100 |
| Piese de schimb / reparabilitate | Sursa de lumină nu este înlocuibilă; reparații în ateliere specializate |
Întrebări frecvente - DL Vario Quattro S STEINEL
Întrebările utilizatorilor despre DL Vario Quattro S STEINEL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Iluminat în format PDF gratuit! Găsiți manualul dvs. DL Vario Quattro S - STEINEL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DL Vario Quattro S mărcii STEINEL.

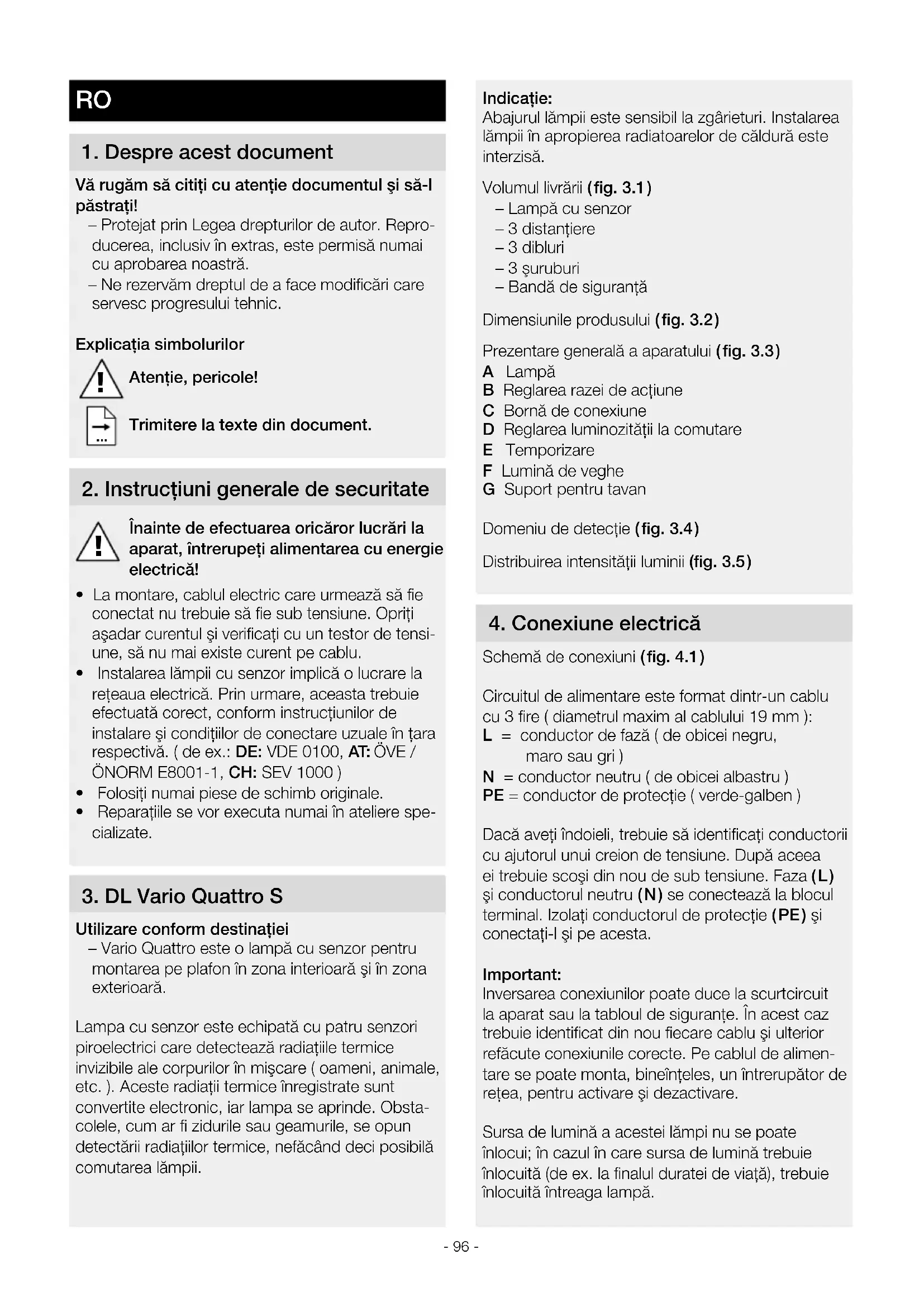

MANUAL DE UTILIZARE DL Vario Quattro S STEINEL
1. Despre acest document
Vă rugăm să citiți cu atenție documentul și să-I păstrați!
– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!
- La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriti așadar curentul și verificați cu un testor de tensiune, să nu mai existe curent pe cablu.
- Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucțiunilor de instalare și condițiilor de conectare uzuale în țara respectivă. ( de ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )
- Folositi numai piese de schimb originale.
- Reparațiile se vor executa numai în ateliere specializate.
3. DL Vario Quattro S
Utilizare conform destinatiei
- Vario Quattro este o lampă cu senzor pentru montarea pe plafon în zona interioară și în zona exteriorară.
Lampa cu senzor este echipată cu patru senzori piroelectrici care detectează radiațiile termice invizibile ale corpurilor în mișcare ( oameni, animale, etc. ). Aceste radiații termice înregistrate sunt convertite electronic, iar lampa se aprinde. Obsta-colele, cum ar fi zidurile sau geamurile, se opun detectării radiațiilor termice, nefăcând deci posibilă comutarea lămpii.
Indicatie:
Abajurul lămpii este sensibil la zgârieturi. Instalarea lămpii în apropierea radiatoarelor de căldură este interzisă.
Volumul livrării (fig. 3.1)
- Lampă cu senzor
- 3 distantiere
-3 dibluri - 3 şuruburi
- Bandă de siguranță
Dimensiunile produsului (fig. 3.2)
Prezentare generală a aparatului (fig. 3.3)
A Lampă
B Reglarea razei de actiune
C Bornă de conexiune
D Reglarea luminozității la comutare
E Temporizare
F Lumină de veghe
G Suport pentru tavan
Distribuirea intensității luminii (fig. 3.5)
4. Conexiune electrică
Schemă de conexiuni (fig. 4.1)
Circuitul de alimentare este format dintr-un cablu cu 3 fire ( diametrul maxim al cablului 19 mm ):
L = conductor de fază (de obicei negru, maro sau gri)
N = conductor neutru ( de obicei albastru )
Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul neutru (N) se conectează la blocul terminal. Izolati conductorul de protectie (PE) și conectați-l și pe acesta.
Important:
Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranțe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte. Pe cablul de alimentare se poate monta, bineînteles, un întrerupător de rețea, pentru activare și dezactivare.
Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.
5. Montaj
- Verificați toate componentele pentru a constata dacă prezintă deteriorări.
- Nu puneți în funcțiune produsul dacă prezintă deteriorări
- Alegeți un loc adecvat pentru montare, ținând cont de raza de acțiune și de detectarea mișcării
- La montarea lâmpii cu senzor pe tavan trebuie avut grijă să nu fie supusă trepidațiilor.
Etapele montării
- Opriti alimentarea cu curent (fig. 4.1)
- Marcați locul unde vor fi găurile (fig. 5.1)
- Faceți găurile și introduceti diblurile (fig. 5.2)
• Montare cu cablul sub tencuială (fig. 5.3)
• Montare cu cablul pe tencuială (fig. 5.4)
• Racordati cablul de conexiune (fig. 5.5)
• Realizați reglajele → "6. Funcționarea"
- Suspendați banda de siguranță (fig. 5.6)
- Conectați îmbinarea cu fișă (fig. 5.7)
- Pozitionati lampa (fig. 5.8)
- Porniți alimentarea cu curent (fig. 5.8)
6. Functionarea
Reglaje din fabrică:
Luminozitate de comutare: 1000 lucsi
Temporizare: 5 secunde
Lumină de veghe: STINSĂ
După ce carcasa a fost montată și s-a efectuat conectarea la rețea, lampa cu senzor poate fi pusă în funcțiune. La punerea în funcțiune manuală cu ajutorul întrerupătorului de rețea, lampa se stinge pentru faza de inițiere după cca. 30 secunde, după care devine activă pentru funcționarea comandată de senzor. Nu este necesară o nouă acționare a întrerupătorului de rețea.
Funcții buton de reglare ( fig. 6.1)
Reglarea luminozității de comutare (prag de declanșare) (fig. 6.2/D)
Pragul dorit de comutare a lâmpii poate fi reglat continuu de la cca. 2 până la 1000 lucși.
- Buton de reglare poziționat peo regim de lumină naturală (independent de luminozitate)
- Buton de reglare poziționat pe = regim în funcție de luminozitatea ambientală ( cca. 2 lucși )
La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe
Temporizare
( interval de continuare a funcționării ) (fig. 6.2/E)
Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 secunde până la max. 30 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.
Indicatie:
După fiecare stingere a lămpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.
La setarea domeniului de detectie și pentru testul de funcționare se recomandă setarea intervalului cel mai scurt.
Lumină de veghe (fig. 6.2/F)
Funcția de lumină de veghe permite un iluminat cu cca. 10 % din puterea de iluminat atunci când se atinge valoarea de luminozitate setată.
Lumina de veghe dorită a lămpii poate fi setată în patru trepte:
- OPRIT
- 10 minute după scurgerea duratei setate
- 30 minute după scurgerea duratei setate
- toată noaptea
Lumina de veghe se stinge la interval de o oră, pentru a măsura luminozitatea ambientală. După scurt timp, lumina de veghe se aprinde din nou.
Functionare permanentă
Dacă se montează în circuit și un întrerupător de la rețea optional, pe lângă funcțiile simple de conectare și deconectare mai sunt disponibile și următoarele funcții:
Regim de iluminat continuu (fig. 6.3)
1) Aprinderea luminii continue:
Apăsați pe întrerupător de 2 × STINGERE și APRINDERE. Lampa rămâne aprinsă în permanență timp de 4 ore. Ulterior revine la regimul de funcționare cu senzor.
2) Stingerea luminii continue:
Întrerupător 1 × STINGERE și APRINDERE. Lampa se STINGE, respectiv trece în regimul de funcționare cu senzor.
Important:
Operatiile de comutare trebuie efectuate în intervalul de 0,2-1 secundă.
Raza de acțiune poate fi reglată cu ajutorul a patru butoane în mod continuu între 2 și 8 m, pe patru axe, în mod independent una de alta. Cu ajutorul butoanelor (fig. 6.4) se setează raza de detectie maximă.
Zonele haşurate reprezintă acele zone care pot fi obturate prin reglarea individuală a razei de acțiune. (fig. 6.6)
Tabel detectie rază de acțiune
În caz de murdărire, lampa poate fi curățată cu o lavetă umedă ( fără detergent ).
Important: Aparatul de comandă nu se poate înlocui.
8. Evacuarea ca deşeu
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
9. Garantia de producător
Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreține-rea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.
Garantia este valabilă doar dacă aparatul nedeza-samblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).
Reparații și post-garanție:
După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiati de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
- Date tehnice
| Dimensiuni (∅ × A) ∅ 310 × 69 mm |
| Tensiune de alimentare 220-240 V 50/60 Hz |
| Consum de putere (Pon) 9,80 W |
| Flux de lumină (360°) 1.000 lm |
| Eficientă 102 lm/W |
| Standby senzor (Psb) 0,42 W |
| Temperatura culorii 3.000 K (alb cald ) |
| Indice de redare a culorilor R a = 82 |
| Durata medie de viață nominală L70B50 la 25°C: > 60.000 ore |
| Consistența culorii SDCM Valoare inițială: 3 |
| Tehnologie senzori | PIR, 4 pirotehnici |
| Domeniu de detectie | 360° |
| Rază de detectie | Suprafață de detectie 16 × 16 m la înălțime de montaj 2,50 m,reductibilă la 4 × 4 m |
| Temporizare | 5 s - 30 min |
| Setarea luminozității de comutare | 2 - 1.000 lucși |
| Funcție de lumină de veghe | Oprit, 10 min, 30 min, toată noaptea |
| Grad de protectie | IP 54 |
| Clasă de protectie | II |
| Rezistență la șocuri | IK 07 |
| Temperatură ambientă | -20 până la +35°C |
Documentație tehnică la adresa www.stinel.de
Clasa de eficiență energetică Acest produs conține o sursă de lumină din clasa de eficiență energetică „D“.
11. Defecțiuni în funcționare
Defecțiune Cauză Remediu
| Lampa cu senzor nu are curent | ■ Siguranța a declanșat, aparat neconectat, cablu întrerupt■ Scurtcircuit în cablul de rețea■ Întrerupătorul de rețea eventual existent este decuplat | ■ Cuplați siguranța, înlocuiti-o, cuplați întrerupătorul de rețea, verificați cablul cu ajutorul unui creion de tensiune■ Verificați conexiunile■ Cuplați întrerupătorul de rețea |
| Lampa cu senzor nu se aprinde | ■ Reglarea luminozității de comutare este incorrectă■ Întrerupător de rețea OPRIT■ Siguranța a declanșat | ■ Reglați din nou■ Porniți■ Cuplați siguranța, înlocuiti-o; eventual verificați legătura |
| Lampa cu senzor nu se stinge | ■ Mișcare continuă în zona de detectie | ■ Controlați zona |
| Lampa cu senzori se aprinde fără mișcare identificabilă. | ■ Lampa n-a fost fixată bine la montare■ S-a produs mișcare, dar nu a fost sesizată de observator ( mișcarea s-a produs după un perete, s-a mișcat un obiect mic în imediata apropiere a lămpii etc.) | ■ Montați carcasa așa încât să nu se deplaseze■ Controlați zona |
| Lampa cu senzori nu se aprinde după mișcare | ■ Detectarea mișcărilor rapide este dez-activată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus■ Reglarea luminozității de comutare este incorrectă | ■ Controlați zona■ Reglați din nou |
