DL Vario Quattro S - Beleuchtung STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	Deckenleuchte mit Sensor für Innen- und Außenbereich
Marke	Steinel
Modell	DL Vario Quattro S
Abmessungen (∅ × T)	∅ 310 × 69 mm
Gewicht	Ca. 0,8 kg (Schätzung)
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	9,80 W
Lichtstrom	1.000 lm
Lichtausbeute	102 lm/W
Farbtemperatur	3.000 K (warmweiß)
Farbwiedergabeindex (CRI)	82
Durchschnittliche Lebensdauer	Über 60.000 h (L70B50 bei 25 °C)
Erfassungstechnik	PIR, 4 Pyrodetektoren, Winkel 360°
Erfassungsreichweite	Bis zu 16 × 16 m (tangential) bei 2,5 m Höhe, individuell einstellbar auf 4 Achsen
Nachlaufzeit	Von 5 s bis 30 min
Einstellung der Ansprechschwelle	Von 2 bis 1.000 lx (Tag- oder Nachtfunktion)
Orientierungslichtfunktion	Aus, 10 min, 30 min, ganze Nacht (ca. 10 % Leistung)
Schutzart	IP 54
Schutzklasse	II
Schlagfestigkeit	IK 07
Umgebungstemperatur	-20 bis +35 °C
Energieeffizienzklasse	D (Lichtquelle)
Wartung	Mit feuchtem Tuch reinigen, kein Reinigungsmittel
Sicherheit	Vor Eingriff Strom abschalten; Installation gemäß Norm NF C-15100
Ersatzteile / Reparierbarkeit	Lichtquelle nicht austauschbar; Reparaturen durch Fachwerkstätten

Häufig gestellte Fragen - DL Vario Quattro S STEINEL

Wie wird die Steinel DL Vario Quattro S an der Decke montiert?

Schalten Sie zuerst die Stromversorgung aus. Markieren und bohren Sie die Löcher entsprechend den mitgelieferten Dübeln. Bei Unterputzkabel verwenden Sie die Abstandshalter; bei Aufputzkabel führen Sie das Kabel durch den vorgesehenen Eingang. Schließen Sie die Leiter (L, N, PE) gemäß Schaltplan an, dann befestigen Sie die Deckenhalterung. Hängen Sie die Sicherheitshalterung ein, stecken Sie den Stecker und rasten Sie schließlich die Leuchtenabdeckung ein.

Wie wird die Erfassungsreichweite eingestellt?

Die Reichweite wird auf jeder Achse mit den vier Drehknöpfen (Abb. 6.4) eingestellt. Die radiale und tangentiale Reichweite variiert von 2,4 m bis 16 m je nach Montagehöhe. Konsultieren Sie die Erfassungstabelle in der Anleitung, um die passende Einstellung für Ihre Montagehöhe zu wählen.

Was tun, wenn der Sensor nicht einschaltet?

Überprüfen Sie zuerst, ob der Hauptschalter in der Position Ein ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass die Ansprechschwelle nicht zu hoch eingestellt ist (z.B. bei Tageslicht stellen Sie den Drehknopf auf das Sonnensymbol). Kontrollieren Sie auch, ob der Erfassungsbereich nicht blockiert ist.

Wie wird die Orientierungslichtfunktion aktiviert?

Die Orientierungslichtfunktion ermöglicht eine Beleuchtung mit ca. 10 % Leistung, wenn die Helligkeitsschwelle erreicht ist. Verwenden Sie den Einstellknopf F (Abb. 6.2), um zwischen Aus, 10 min, 30 min oder die ganze Nacht zu wählen. Das Orientierungslicht schaltet sich jede Stunde aus, um die Umgebungshelligkeit zu messen.

Wie ist die Lebensdauer der LED?

Die berechnete durchschnittliche Lebensdauer beträgt über 60.000 Stunden (L70B50 bei 25 °C). Die Lichtquelle ist nicht austauschbar; bei Defekt muss die gesamte Leuchte ersetzt werden.

Kann dieser Sensor draußen verwendet werden?

Ja, die Steinel DL Vario Quattro S ist für den Innen- und Außenbereich dank ihrer Schutzart IP 54 (staub- und spritzwassergeschützt) geeignet. Vermeiden Sie jedoch die Installation in der Nähe von Strahlungsheizungen.

Wie wird die Leuchtenabdeckung gereinigt?

Reinigen Sie die Leuchtenabdeckung mit einem feuchten Tuch. Verwenden Sie kein Reinigungsmittel, um die Oberfläche nicht zu beschädigen. Beachten Sie, dass die Abdeckung leicht zerkratzt.

Was bedeutet das Blinken beim ersten Einschalten?

Nach dem Einschalten leuchtet die Leuchtenabdeckung ca. 30 Sekunden lang, dann erlischt sie für die Kalibrierungsphase. Danach schaltet sie in den Erfassungsmodus. Keine weiteren Schalterbetätigungen erforderlich.

Wie wird die Erfassung für Dauerlicht deaktiviert?

Sie können die Dauerlichtfunktion nutzen: Betätigen Sie den Hauptschalter 2-mal: Aus - Ein (zwischen 0,2 und 1 Sekunde). Die Leuchte leuchtet dann 4 Stunden lang dauerhaft und schaltet danach automatisch zurück in den Erfassungsmodus. Zum Abbrechen betätigen Sie den Schalter einmal.

Was sind die Werkseinstellungen?

Die Werkseinstellungen sind: Ansprechschwelle 1000 lx, Nachlaufzeit 5 Sekunden und Orientierungslicht aus. Sie können diese nach der Installation ändern.

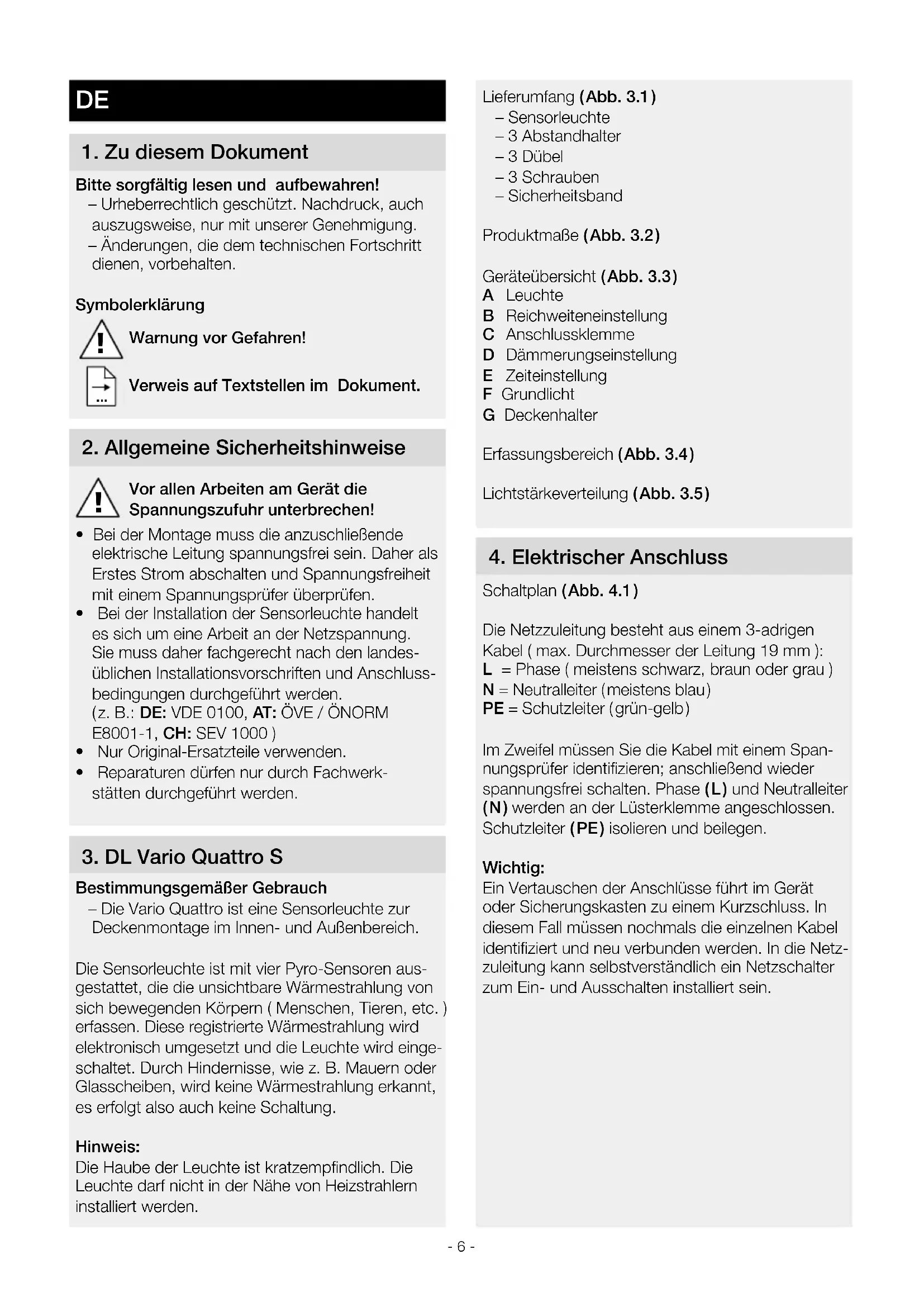

BEDIENUNGSANLEITUNG DL Vario Quattro S STEINEL

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z. B.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. DL Vario Quattro S

Bestimmungsgemäßer Gebrauch

– Die Vario Quattro ist eine Sensorleuchte zur Deckenmontage im Innen- und Außenbereich.

Die Sensorleuchte ist mit vier Pyro-Sensoren ausgestattet, die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt und die Leuchte wird eingeschaltet. Durch Hindernisse, wie z. B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.

Hinweis:

Die Haube der Leuchte ist kratzempfindlich. Die Leuchte darf nicht in der Nähe von Heizstrahlern installiert werden.

Lieferumfang (Abb. 3.1)

• Sensorleuchte
• 3 Abstandhalter
• 3 Dübel
• 3 Schrauben
• Sicherheitsband

Produktmaße (Abb. 3.2)

Geräteübersicht (Abb. 3.3)

A Leuchte
B Reichweiteneinstellung
C Anschlussklemme
D Dämmerungseinstellung
E Zeiteinstellung
F Grundlicht
G Deckenhalter

Erfassungsbereich (Abb. 3.4)

Lichtstärkeverteilung (Abb. 3.5)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel (max. Durchmesser der Leitung 19 mm): L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün-gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Lüsterklemme angeschlossen. Schutzleiter (PE) isolieren und beilegen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten zu einem Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netz-zuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss ( z.B. am Ende ihrer Lebensdauer ), ist die komplette Leuchte zu ersetzen.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen
• geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung
• Bei der Deckenmontage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.

Montageschritte

• Stromversorgung abschalten (Abb. 4.1)
• Bohrlöcher anzeichnen (Abb. 5.1)
- Löcher bohren und Dübel einsetzen (Abb. 5.2)
• Montage bei Zuleitung Unterputz (Abb. 5.3)
• Montage bei Zuleitung Aufputz (Abb. 5.4)
- Anschlusskabel anschließen (Abb. 5.5)
- Einstellungen vornehmen → "6. Funktion"
- Sicherungsband einhängen (Abb. 5.6)
• Steckverbindung anschließen (Abb. 5.7)
• Leuchte aufsetzen (Abb. 5.8)
• Stromversorgung einschalten (Abb. 5.8)

6. Funktion

Werkseinstellungen:

Dämmerungseinstellung: 1000 Lux

Zeiteinstellung: 5 Sekunden

Grundlicht: AUS

Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme über den Netzschalter schaltet die Leuchte für die Einmessphase nach ca. 30 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Netzschalters ist nicht erforderlich.

Funktionen Einstellregler (Abb. 6.1)

Dämmerungseinstellung (Ansprechschwelle) (Abb. 6.2/D)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden.

• Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
• Einstellregler auf gestellt = Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der

Einstellregler auf 📞 stehen.

Zeiteinstellung (Nachlaufzeit) (Abb. 6.2/E)

Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 30 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Nachlaufzeit der Ausschaltverzögerung erneut gestartet.

Hinweis:

Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Grundlicht (Abb. 6.2/F)

Die Grundlichtfunktion ermöglicht eine Beleuchtung mit ca. 10% der Lichtleistung, wenn der eingestellte Helligkeitswert erreicht wird.

Das gewünschte Grundlicht der Leuchte kann in vier Stufen eingestellt werden:

-AUS
- 10 Minuten nach Ablauf der eingestellten Zeit
- 30 Minuten nach Ablauf der eingestellten Zeit
- ganze Nacht

Das Grundlicht schaltet stündlich aus, um die Umgebungshelligkeit zu messen. Nach kurzer Zeit schaltet das Grundlicht wieder ein.

Dauerlichtfunktion

Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Dauerlichtbetrieb (Abb. 6.3)

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Die Schaltvorgange müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

Reichweiteneinstellung

Die Reichweite lässt sich durch vier Einstellregler stufenlos von 2 bis 8 m auf vier Achsen unabhänging voneinander einstellen. Mit den Einstellreglern (Abb. 6.4) wird die Erfassungsreichweite eingestellt.

Erfassungsdiagramm (Abb. 6.5)

Die schraffierten Zonen zeigen die Bereiche, die durch individuelle Reichweiteneinstellung ausgeblendet werden können. (Abb. 6.6)

Tabelle Reichweitenerfassung

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Hersteller-garantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht. Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Original-teile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Ver-

träge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE

10. Technische Daten

Abmessungen (∅ × T) ∅ 310 × 69 mm

Netzspannung 220-240 V 50/60 Hz

Leistungsaufnahme (P _on ) 9,80 W

Lichtstrom (360°) 1.000 lm

Effizienz 102 lm/W

Standby Sensor ( P_sb ) 0,42 W

Farbtemperatur 3.000 K (warmweiß)

Farbwiedergabeindex R a = 82

Mittlere Bemessungs- L70B50 bei 25°C: > 60.000 Std.

lebensdauer

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

Sensortechnik PIR, 4 Pyros

Erfassungsbereich 360°

Erfassungsreichweite 16 x 16 m Erfassungsfläche bei 2,50 m Montagehöhe, reduzierbar auf eine Fläche von 4 x 4 m

Zeiteinstellung 5 s - 30 min

Dämmerungseinstellung 2 - 1.000 Lux

Grundlichtfunktion Aus, 10 min, 30 min, ganze Nacht

Schutzart IP 54

Schutzklasse II

Schlagfestigkeit IK 07

Umgebungstemperatur -20 bis +35°C

Technische Dokumentation unter www.steinel.de

Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „D“.

1. Betriebsstörungen

Störung Ursache Abhilfe
Sensorleuchte ohne Spannung	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitungunterbrochen ■ Kurzschluss in der Netzzuleitung ■ evtl. vorhandener Netzschalter aus	■ Sicherung einschalten, tauschen, Netzschaltereinschalten,Leitung überprüfen mit Spannungsprüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten
Sensorleuchte schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst	■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc.)	■ Gehäuse fest montieren ■ Bereich kontrollieren
Sensorleuchte schaltet trotz Bewegung nicht ein	■ schnelle Bewegungen werden zur Störungsminimierungunterdrückt oder Erfassungsbereich zu klein eingestellt ■ Dämmerungseinstellung falsch gewählt	■ Bereich kontrollieren ■ neu einstellen

GB

1. About this document

Systemeffekt ( P_on ) 9,80 W

Fabrikkinnstillinger:

Skumringsinnstilling: 1000 lux

Tidsinnstilling: 5 sekunder

Grunnlys: AV

Efektivitäte 102 lm/W

Standby sensors ( P_sb ) 0,42 W
