Tuotetyyppi	Sisä- ja ulkokäyttöön tarkoitettu tunnistuskattovalaisin
Merkki	Steinel
Malli	DL Vario Quattro S
Mitat (∅ × S)	∅ 310 × 69 mm
Paino	Noin 0,8 kg (arvio)
Syöttö	220-240 V, 50/60 Hz
Ottoteho	9,80 W
Valovirta	1 000 lm
Valotehokkuus	102 lm/W
Värilämpötila	3 000 K (lämmin valkoinen)
Värintoistoindeksi (CRI)	82
Keskimääräinen käyttöikä	Yli 60 000 h (L70B50 25 °C:ssa)
Tunnistustekniikka	PIR, 4 pyroilmaisinta, kulma 360°
Tunnistimen kantama	Jopa 16 × 16 m (tangentiaalinen) 2,5 m korkeudessa, säädettävissä yksilöllisesti 4 akselilla
Viive	5 s - 30 min
Kynnysarvon säätö	2 - 1 000 lx (päivä- tai yötoiminto)
Opastevalotoiminto	Pois, 10 min, 30 min, koko yö (n. 10 % tehosta)
Suojausluokka (IP)	IP 54
Suojaluokka	II
Iskunkestävyys	IK 07
Ympäristön lämpötila	-20 – +35 °C
Energiatehokkuusluokka	D (valonlähde)
Huolto	Puhdista kostealla liinalla, älä käytä pesuainetta
Turvallisuus	Katkaise virta ennen toimenpiteitä; asennus standardin NF C-15100 mukaisesti
Varaosat / korjattavuus	Valonlähdettä ei voi vaihtaa; korjaukset ammattiliikkeissä

Usein kysytyt kysymykset - DL Vario Quattro S STEINEL

Kuinka Steinel DL Vario Quattro S asennetaan kattoon?

Katkaise ensin sähkövirta. Merkitse ja poraa reiät toimitettujen tulppien mukaisesti. Upotetulle kaapelille käytä välikappaleita; pintakaapelille vie kaapeli tarkoitettua sisääntuloa pitkin. Liitä johtimet (L, N, PE) kaavion mukaisesti, kiinnitä kattokiinnike. Ripusta turvalukitus, liitä liitin ja napsauta lopuksi kupu paikalleen.

Kuinka tunnistimen kantama säädetään?

Kantama säädetään jokaisella akselilla neljällä kiertonupilla (kuva 6.4). Radiaalinen ja tangentiaalinen kantama vaihtelevat 2,4 m:stä 16 m:ään asennuskorkeuden mukaan. Katso tunnistustaulukko ohjeista valitaksesi asennuskorkeudellesi sopivan säädön.

Mitä tehdä, jos tunnistin ei syty?

Tarkista ensin, että pääkytkin on päällä ja sulake ei ole palanut. Varmista, ettei kynnysarvo ole säädetty liian korkealle (esim. päivällä säädä nappi aurinkosymbolille). Tarkista myös, ettei tunnistusalue ole estynyt.

Kuinka opastevalotoiminto aktivoidaan?

Opastevalotoiminto tarjoaa noin 10 %:n valaistuksen, kun valoisuuskynnys saavutetaan. Käytä säätönappia F (kuva 6.2) valitaksesi Pois, 10 min, 30 min tai koko yö. Opastevalo sammuu tunnin välein mitatakseen ympäristön valoisuuden.

Mikä on LEDin käyttöikä?

Laskettu keskimääräinen käyttöikä on yli 60 000 tuntia (L70B50 25 °C:ssa). Valonlähdettä ei voi vaihtaa; jos se on viallinen, valaisin on vaihdettava kokonaan.

Voiko tätä tunnistinta käyttää ulkona?

Kyllä, Steinel DL Vario Quattro S on tarkoitettu sisä- ja ulkokäyttöön suojausluokkansa IP 54 (pölyn- ja roiskevedenkestävä) ansiosta. Vältä kuitenkin asentamista lähelle lämpösäteilijöitä.

Kuinka kupu puhdistetaan?

Puhdista kupu kostealla liinalla. Älä käytä pesuainetta pinnan vaurioitumisen välttämiseksi. Huomaa, että kupu naarmuuntuu helposti.

Mitä vilkkuminen tarkoittaa ensimmäisessä käynnistyksessä?

Virran kytkemisen jälkeen kupu syttyy noin 30 sekunniksi, sammuu kalibrointivaihetta varten ja siirtyy sitten tunnistustilaan. Muita toimenpiteitä kytkimellä ei tarvita.

Kuinka tunnistus poistetaan käytöstä pysyvää valaistusta varten?

Voit käyttää pakkokäynnistystoimintoa: käännä pääkytkin 2 kertaa asentoon pois ja sitten päälle (0,2 - 1 sekunnin välein). Valaisin syttyy pysyvästi 4 tunniksi ja palaa sitten automaattisesti tunnistustilaan. Peruuta kytkemällä kytkin kerran.

Mitkä ovat tehdasasetukset oletuksena?

Tehdasasetukset ovat: kynnysarvo 1000 lx, viive 5 sekuntia ja opastevalo pois käytöstä. Voit muuttaa niitä asennuksen jälkeen.

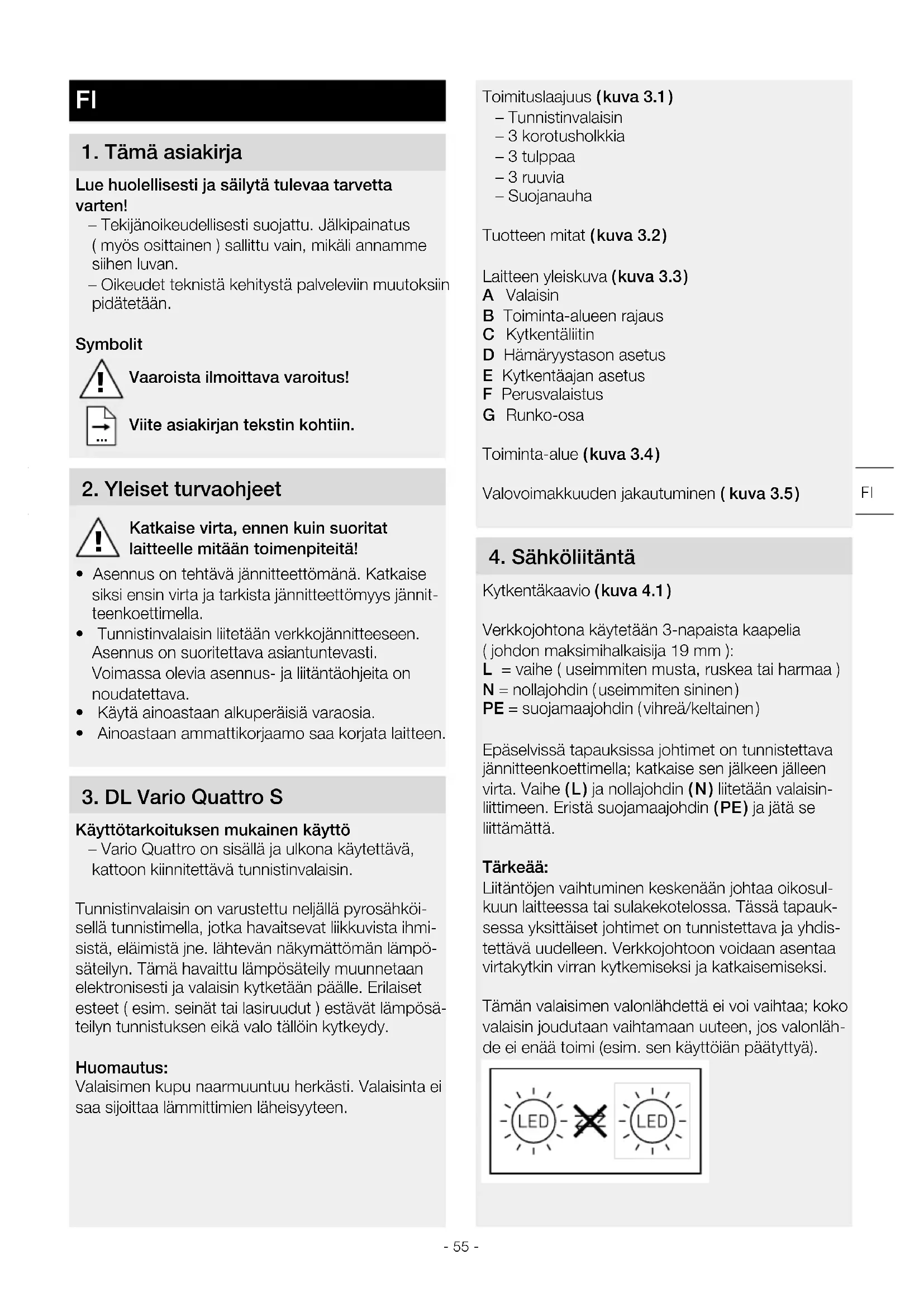

KÄYTTÖOHJE DL Vario Quattro S STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

- Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
• Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
• Käytä ainoastaan alkuperäisiä varaosia.
• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. DL Vario Quattro S

Käyttötarkoituksen mukainen käyttö

– Vario Quattro on sisällä ja ulkona käytettävä, kattoon kiinnitettävä tunnistinvalaisin.

Tunnistinvalaisin on varustettu neljällä pyrosähköisellä tunnistimella, jotka havaitsevat liikkuvista ihmisistä, eläimistä jne. lähtevän näkymättömän lämpösäteilyn. Tämä havaittu lämpösäteily muunnetaan elektronisesti ja valaisin kytketään päälle. Erilaiset esteet (esim. seinät tai lasiruudut) estävät lämpösäteilyn tunnistuksen eikä valo tällöin kytkeydy.

Huomautus:

Valaisimen kupu naarmuuntuu herkästi. Valaisinta ei saa sijoittaa lämmittimien läheisyyteen.

Toimituslaajuus (kuva 3.1)

– Tunnistinvalaisin
- 3 korotusholkka
- 3 tulppaa
- 3 ruuvia
- Suojanauha

Tuotteen mitat (kuva 3.2)

Laitteen yleiskuva (kuva 3.3)

A Valaisin
B Toiminta-alueen rajaus
C Kytkentäliitin
D Hämäryystason asetus
E Kytkentäajan asetus
F Perusvalaistus
G Runko-osa

Toiminta-alue (kuva 3.4)

Valovoimakkuuden jakautuminen ( kuva 3.5)

4. Sähköliitäntä

Kytkentäkaavio (kuva 4.1)

Verkkojohtona käytetään 3-napaista kaapelia (johdon maksimihalkaisija 19 mm):

L = vaihe ( useimmiten musta, ruskea tai harmaa )

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä/keltainen)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään valaisin- liittimeen. Eristä suojamaajohdin (PE) ja jätä se liittämättä.

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen. Verkkojohtoon voidaan asentaa virtakytkin virran kytkemiseksi ja katkaisemiseksi.

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

5. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.
• Älä ota tuotetta käyttöön, jos siinä on vikoja
• Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue
• Tunnistinvalaisimen asennuksessa kattoon on huomioitava, että valaisin on kiinnitettävä tärinättömään paikkaan.

Asennuksen vaiheet

• Katkaise virta (kuva 4.1)
- Merkitse reiät (kuva 5.1)
- Poraa reiät ja aseta tulpat (kuva 5.2)
• Johdon uppoasennus (kuva 5.3)
• Johdon pinta-asennus (kuva 5.4)
• Liitä liitäntäjohto (kuva 5.5)
- Tee asetukset → "6. Toiminta"
- Ripusta suojanauha (kuva 5.6)
• Liitä pistokeliitäntä (kuva 5.7)
• Aseta valaisin paikoilleen (kuva 5.8)
• Kytke virta päälle (kuva. 5.8)

6. Toiminta

Tehdasasetukset:

Hämäryystason asetus: 1000 luksia

Kytkentäajan asetus: 5 sekuntia

Perusvalaistus: POIS PÄÄLTÄ

Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo on asennettu ja laite on kytketty sähköverk- koon. Kun valaisin otetaan käyttöön manuaalisesti verkkokytkintä painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 30 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Verkkokytkintä ei tarvitse painaa uudelleen.

Säätimen toiminnot ( kuva 6.1 )

Hämäryystason asetus (kytkeytymiskynnys) (kuva 6.2/D)

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin - 1000 luksin välille.

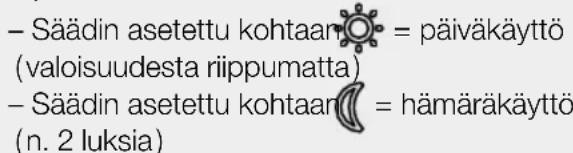

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä

Kytkentäajan asetus (kytkentäaika) (kuva 6.2/E)

Valaisimen kytkentäaika voidaan asettaa portaattomasti noin 5 sekunnin ja enintään 30 minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäviiveen kytkentäajan uudelleen.

Huomautus: Valaisimen sammuttua kestää aina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua. Toiminta-alueen asetuksen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Perusvalaistus (kuva 6.2/F)

Perusvalaistuksen toiminto mahdollistaa valais-tuksen noin 10 prosentin valoteholla, kun asetettu kirkkausarvo saavutetaan.

Valaisimen haluttu perusvalaistus voidaan asettaa neljässä portaassa:

• POIS
• 10 minuuttia asetetun ajan kuluttua umpeen
• 30 minuuttia asetetun ajan kuluttua umpeen
• koko yö

Perusvalaistus sammuu kerran tunnissa ympäristön valoisuuden mittaamista varten. Perusvalaistus kytkeytyy taas vähän ajan päästä uudelleen.

Jatkuva valaistus

Jos verkkojohtoon asennetaan valinnainen kytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi:

Jatkuvan valaistuksen kytkentä (kuva 6.3)

1) Jatkuvan valaistuksen kytkeminen päälle:

Kytkin 2x POIS ja PÄÄLLE. Valaisin kytketään jatkuvan valaistuksen toimintoon 4 tunnin ajaksi.

Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön.

2) Jatkuvan valaistuksen sammuttaminen:

Kytkin 1 × POIS ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.

Tärkeää:

Kytkennät on tehtävä 0,2–1 sekunnin sisällä.

Toimintaetäisyyden rajaus

Toimintaetäisyyttä voidaan säätää neljällä säätimellä portaattomasti 2-8 m itsenäisesti neljällä akselilla.

Säätimillä (kuva 6.4) asetetaan tunnistusetäisyys.

Tunnistuskaavio (kuva 6.5)

Viivoitetut vyöhykkeet näyttävät alueet, jotka voidaan rajata pois yksilöllisen toiminta-alueen rajauksen kautta. (Kuva 6.6)

Toimintaetäisyyden rajaamisen taulukko

Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyt-tökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja.

Viallinen laite toimitetaan yhdessä lyhyen virheku- vauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuksista.

10. Tekniset tiedot

Mitat (∅ × S) ∅ 310 × 69 mm

Verkkojännite 220–240 V 50/60 Hz

Ottoteho ( P_on ) 9,80 W

Valovirta (360°) 1 000 lm

Hyötysuhde 102 lm/W

Standby, tunnistin ( P_sb ) 0,42 W

Värilämpötila 3 000 K (lämmin valkoinen)

Värintoistoindeksi R

$$ _ \mathrm{a} = 8 2 $$

Keskimääräinen mitoituselinikä L70B50, 25 °C: > 60 000 h

Värin konsistenssi SDCM Alkuarvo: 3

Valovoimakkuuden jakautuminen

Tunnistintekniikka PIR, 4 pyrosähk. tunnistinta

Toiminta-alue 360°

Tunnistusetäisyys Tunnistusalue 16 × 16 m, kun asennuskorkeus 2,50 m, pienennettävissä kokoon 4 × 4 m

Kytkentäajan asetus 5 s - 30 min

Hämäryystason asetus 2 - 1 000 luksia

Perusvalaistus Pois, 10 min, 30 min, koko yö

Kotelointiluokka IP 54

Suojausluokka II

Iskunkestävyysluokka IK 07

Ympäristölämpötila -20 ... +35 °C

Tekninen dokumentaatio osoitteesta www.knx.steinel.de

Energiatehokkuusluokka

Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "D".

11. Käyttöhäiriöt

Häiriö Syy Häiriön poisto

Tunnistinvalaisimen jännite puuttuu	■ sulake on lauennut, ei kytketty päälle, katkos johdossa■ oikosulku verkkojohdossa■ valo sammutettu mahdollisesti verkkokytkimellä	■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella■ tarkasta liitännät■ kytke verkkokytkin päälle
Tunnistinvalaisin ei kytkeydy päälle	■ väärä hämäryystason asetus■ verkkokytkin pois päältä■ sulake on lauennut	■ säädä uudelleen■ kytke päälle■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa
Tunnistinvalaisin ei kytkeydy pois	■ jatkuvaa liikettä toiminta-alueella ■ tarkasta alue
Tunnistinvalaisin kytkeytyy ilman havaittua liikettä	■ valaisinta ei ole asennettu liikkumattomasti■ liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä ( liike seinän takana, pienen kohteen liike valaisimen välittömässä lähei-syydessä jne.)	■ asenna valaisin kiinteään liikkumattomaan alustaan■ tarkasta alue
Tunnistinvalaisin ei kytkeydy liikkestä huolimatta	■ nopeat liikkeet estetään häiriöiden minimoimiseksi tai reagointialue on asetettu liian pieneksi■ väärä hämäryystason asetus	■ tarkasta alue■ säädä uudelleen
