Tipo di prodotto	Lampadaire a soffitto con rilevatore per interni ed esterni
Marca	Steinel
Modello	DL Vario Quattro S
Dimensioni (∅ × P)	∅ 310 × 69 mm
Peso	Circa 0,8 kg (stima)
Alimentazione	220-240 V, 50/60 Hz
Potenza assorbita	9,80 W
Flusso luminoso	1 000 lm
Efficienza luminosa	102 lm/W
Temperatura di colore	3 000 K (bianco caldo)
Indice di resa cromatica (IRC)	82
Durata media	Oltre 60 000 h (L70B50 a 25 °C)
Tecnica di rilevamento	PIR, 4 pirodetettori, angolo 360°
Portata del rilevatore	Fino a 16 × 16 m (tangenziale) a 2,5 m di altezza, regolabile individualmente su 4 assi
Temporizzazione	Da 5 s a 30 min
Regolazione della soglia di intervento	Da 2 a 1 000 lx (funzione diurna o notturna)
Funzione di illuminazione di cortesia	Off, 10 min, 30 min, tutta la notte (circa 10% di potenza)
Grado di protezione	IP 54
Classe di protezione	II
Resistenza agli urti	IK 07
Temperatura ambiente	-20 a +35 °C
Classe di efficienza energetica	D (sorgente luminosa)
Manutenzione	Pulire con un panno umido, non usare detergenti
Sicurezza	Spegnere l'alimentazione prima dell'intervento; installazione conforme alla normativa NF C-15100
Pezzi di ricambio / riparabilità	Sorgente luminosa non sostituibile; riparazioni presso officine specializzate

Domande frequenti - DL Vario Quattro S STEINEL

Come installare lo Steinel DL Vario Quattro S al soffitto?

Prima di tutto, spegnere l'alimentazione elettrica. Segnare e forare i fori in base ai tasselli forniti. Per un cavo incassato, utilizzare i distanziatori; per un cavo in superficie, far passare il cavo attraverso l'ingresso previsto. Collegare i conduttori (L, N, PE) secondo lo schema, quindi fissare il supporto a soffitto. Agganciare l'attacco di sicurezza, collegare il connettore e infine innestare il coperchio trasparente.

Come regolare la portata del rilevatore?

La portata si regola su ogni asse mediante i quattro pulsanti rotanti (fig. 6.4). La portata radiale e tangenziale varia da 2,4 m a 16 m a seconda dell'altezza di montaggio. Consultare la tabella di rilevamento nel manuale per scegliere l'impostazione adatta alla propria altezza di installazione.

Cosa fare se il rilevatore non si accende?

Verificare innanzitutto che l'interruttore principale sia in posizione di accensione e che il fusibile non sia bruciato. Assicurarsi che la soglia di intervento non sia impostata su un livello troppo alto (ad esempio, in pieno giorno, impostare il pulsante sul simbolo del sole). Controllare inoltre che l'area di rilevamento non sia ostruita.

Come attivare la funzione di illuminazione di cortesia?

La funzione di illuminazione di cortesia fornisce un'illuminazione di circa il 10% quando viene raggiunta la soglia di luminosità. Utilizzare il pulsante di regolazione F (fig. 6.2) per scegliere tra Off, 10 min, 30 min o tutta la notte. L'illuminazione di cortesia si spegne ogni ora per misurare la luminosità ambientale.

Qual è la durata della LED?

La durata media calcolata è di oltre 60 000 ore (L70B50 a 25 °C). La sorgente luminosa non è sostituibile; se difettosa, l'apparecchio deve essere sostituito completamente.

Si può usare questo rilevatore all'esterno?

Sì, lo Steinel DL Vario Quattro S è progettato per interni ed esterni grazie al suo grado di protezione IP 54 (resistente alla polvere e agli spruzzi d'acqua). Tuttavia, evitare di installarlo vicino a riscaldatori radianti.

Come pulire il coperchio trasparente?

Pulire il coperchio trasparente con un panno umido. Non utilizzare detergenti per evitare di danneggiare la superficie. Notare che il globo si graffia facilmente.

Cosa significa il lampeggio durante la prima accensione?

Dopo l'accensione, il coperchio trasparente si illumina per circa 30 secondi, poi si spegne per la fase di calibrazione. Successivamente, passa in modalità rilevamento. Non è necessaria alcuna azione aggiuntiva sull'interruttore.

Come disattivare il rilevamento per un'illuminazione permanente?

È possibile utilizzare la funzione di accensione forzata: azionare l'interruttore principale 2 volte in posizione off e poi on (tra 0,2 e 1 secondo). L'apparecchio rimarrà acceso in modo permanente per 4 ore, poi tornerà automaticamente in modalità rilevamento. Per annullare, azionare l'interruttore una volta.

Quali sono le impostazioni di fabbrica predefinite?

Le impostazioni di fabbrica sono: soglia di intervento a 1000 lx, temporizzazione a 5 secondi e illuminazione di cortesia disattivata. È possibile modificarle dopo l'installazione.

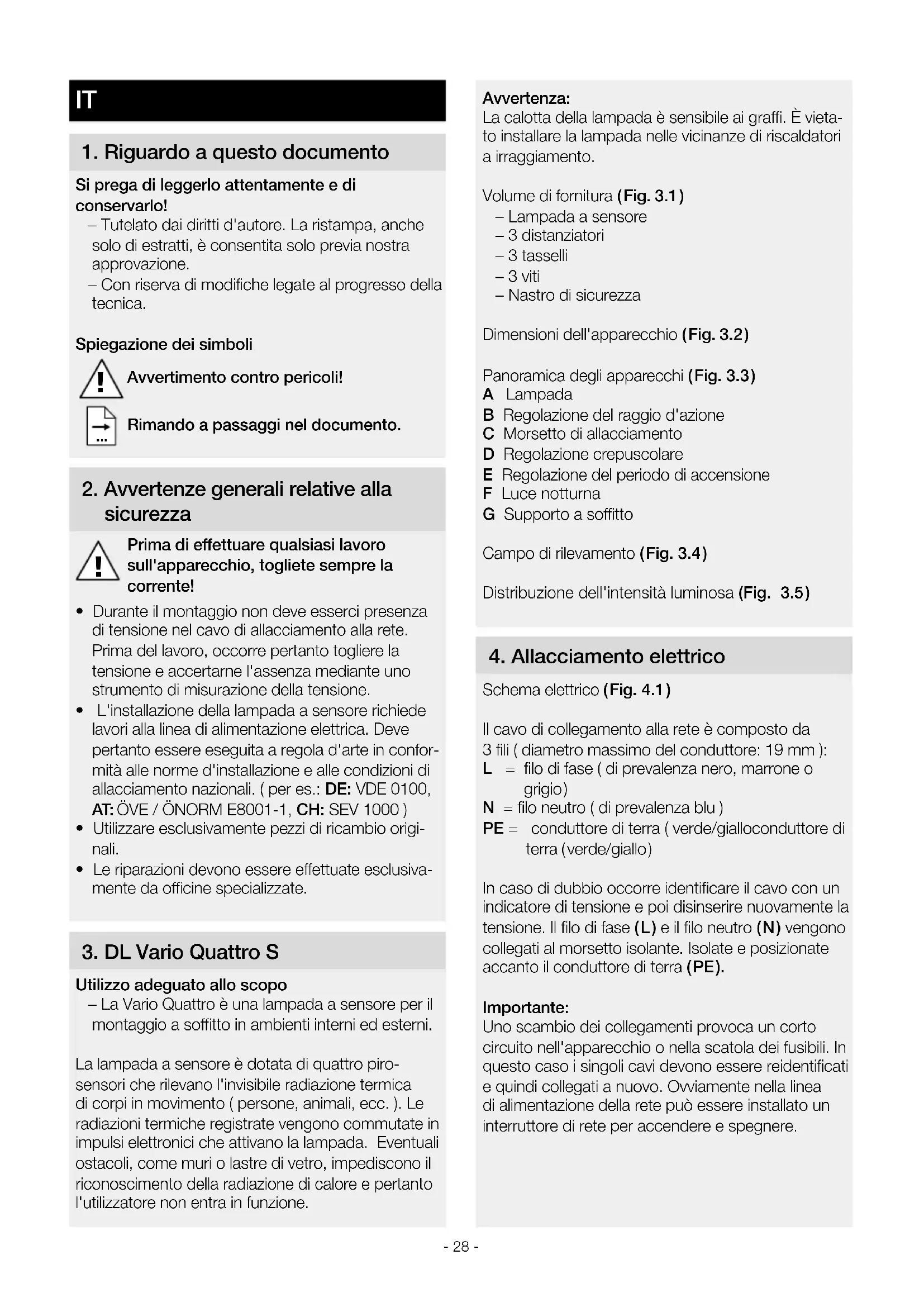

MANUALE UTENTE DL Vario Quattro S STEINEL

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

- Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

- Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. ( per es.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000 )
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. DL Vario Quattro S

Utilizzo adeguato allo scopo

- La Vario Quattro è una lampada a sensore per il montaggio a soffitto in ambienti interni ed esterni.

La lampada a sensore è dotata di quattro piro-sensori che rilevano l'invisibile radiazione termica di corpi in movimento (persone, animali, ecc.). Le radiazioni termiche registrate vengono commutate in impulsi elettronici che attivano la lampada. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione di calore e pertanto l'utilizzatore non entra in funzione.

Avvertenza:

La calotta della lampada è sensibile ai graffi. È vietato installare la lampada nelle vicinanze di riscaldatori a irraggiamento.

Volume di fornitura (Fig. 3.1)

• Lampada a sensore
• 3 distanziatori
• 3 tasselli
  -3 viti
• Nastro di sicurezza

Dimensioni dell'apparecchio (Fig. 3.2)

Panoramica degli apparecchi (Fig. 3.3)

A Lampada
B Regolazione del raggio d'azione
C Morsetto di allacciamento
D Regolazione crepuscolare
E Regolazione del periodo di accensione
F Luce notturna
G Supporto a soffitto

Campo di rilevamento (Fig. 3.4)

Distribuzione dell'intensità luminosa (Fig. 3.5)

4. Allacciamento elettrico

Schema elettrico (Fig. 4.1)

Il cavo di collegamento alla rete è composto da 3 fili ( diametro massimo del conduttore: 19 mm ):

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro ( di prevalenza blu )

PE = conduttore di terra (verde/gialloconduttore di terra (verde/giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L) e il filo neutro (N) vengono collegati al morsetto isolante. Isolate e posizionate accanto il conduttore di terra (PE).

Importante:

Uno scambio dei collegamenti provoca un corto circuito nell'apparecchio o nella scatola dei fusibili. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.
• Nel montaggio a soffitto della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.

Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig. 4.1)
- Segnate i punti in cui si effettueranno i fori (Fig. 5.1)
• Effettuate i fori e inserire i tasselli (Fig. 5.2)
- Montaggio nel caso di conduttore incassato (Fig. 5.3)
- Montaggio nel caso di conduttore in superficie (Fig. 5.4)
• Collegare il cavo di allacciamento (Fig. 5.5)
- Effettuare le dovute regolazioni → "6. Funzionamento"
- Agganciare il nastro di sicurezza (Fig. 5.6)
- Allacciare il collegamento a innesto (Fig. 5.7)
• Applicare la lampada (Fig. 5.8)
• Attivare l'alimentazione di corrente (Fig. 5.8)

6. Funzionamento

Impostazioni da parte del costruttore: Regolazione di luce crepuscolare: 1000 Lux Ritardo dello spegnimento: 5 secondi Luce notturna: OFF

Dopo che l'apparecchio è stato montato completa-mente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. In caso di messa in funzione manualmente mediante l'interruttore di rete, la lampada si spegne dopo ca. 30 secondi per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore di rete.

Regolatore funzioni (Fig. 6.1)

Regolazione luce crepuscolare (soglia d'intervento) (Fig. 6.2/D)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 1000 Lux.

• Regolatore impostato su = funzionamento con luce diurna (indipendentemente dalla luminosità)
• Regolatore impostato su = funzionamento con luce crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su 📂.

Regolazione del periodo di accensione (tempo di accensione) (Fig. 6.2/E)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 secondi a max. 30 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il tempo di accensione del ritardo dello spegnimento viene di nuovo avviato.

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Luce notturna (Fig. 6.2/F)

La funzione luce notturna consente un'illuminazione con ca. il 10% della potenza luminosa quando viene raggiunto il valore di luminosità impostato. La luce notturna desiderata della lampada può essere impostata in quattro livelli.

• OFF
• 10 minuti dopo la scadenza del tempo impostato
• 30 minuti dopo la scadenza del tempo impostato
• Tutta la notte

La luce notturna si spegne ogni ora per misurare la luminosità dell'ambiente. Dopo breve tempo la luce notturna si riaccende.

Funzionamento con luce continua

Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a luce continua (Fig. 6.3)

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore.

Importante:

i comandi devono essere eseguiti entro 0,2-1 secondo.

Regolazione del raggio d'azione

Il raggio d'azione può essere regolato in continuo tramite quattro regolatori tra 2 e 8 m su quattro assi indipendentemente l'uno dall'altro. Con i regolatori (Fig. 6.4) si imposta il raggio d'azione del rilevamento massimo.

Esempio di grafico di rilevamento (Fig. 6.5)

Le zone tratteggiate mostrano le aree che possono essere escluse tramite la regolazione individuale del raggio d'azione. (Fig. 6.6)

Tabella campo di rilevamento

In caso di imbrattamento si può pulire la lampada con un panno umido ( senza impiegare detergenti ).

Importante: l'alimentatore non è sostituibile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente.

Centro assistenza riparazioni:

Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione.

10. Dati tecnici

Tensione di rete 220-240 V 50/60 Hz

Potenza assorbita ( P_on ) 9,80 W

Flusso luminoso (360°) 1.000 lm

Efficienza 102 lm/W

Standby sensore ( P_sb ) 0,42 W

Temperatura del colore 3.000 K (bianco caldo)

Indice di resa cromatica R a = 82

Durata utile media misurata L70B50 a 25°C: >60.000 ore

Consistenza del colore SDCM Valore iniziale: 3

Distribuzione dell'intensità luminosa

Tecnica a sensori PIR, 4 pirometri

Campo di rilevamento 360°

Raggio d'azione del rilevamento 16 x 16 m area di rilevamento con 2,50 m di altezza di montaggio, riducibile a un'area di 4 x 4 m

Regolazione del periodo di 5 s - 30 min accensione

Regolazione crepuscolare 2 - 1.000 Lux

Funzione luce notturna Off, 10 min, 30 min, tutta la notte

Grado di protezione IP 54

Classe di protezione II

Resistenza agli urti IK 07

Temperatura ambiente da -20 a +35°C

Documentazione tecnica al sito www.steinel.de

Classe di efficienza energetica Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "D".

11. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito nel cavo di collegamento alla rete■ Eventuale interruttore di rete spento	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti■ Accendere l'interruttore di rete
La lampada a sensore non si accende	■ La regolazione di luce crepuscolare scelta è sbagliata■ Interruttore principale su OFF■ Il fusibile è intervenuto	■ Eseguire una nuova impostazione■ Accendere■ Attivare o sostituire il fusibile; all'oc-correnza controllare l'allacciamento
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo
La lampada a sensore interviene senza che si sia verificato un movimento sensibile	■ La lampada non è fissata in modo tale che non si muova■ Si è verificato un movimento che però non è stato percepito dall'os-servatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)	■ Montare l'involucro in modo che sia ben fisso■ Controllare il campo
La lampada a sensore non si accende nonostante si sia verificato un movimento	■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto■ La regolazione di luce crepuscolare scelta è sbagliata	■ Controllare il campo■ Eseguire una nuova impostazione
