Produkta veids	Mucas un konteineru iekšējais tīrītājs (225-600 L)
Zīmols	Kärcher
Modelis	BC 14/12
Maksimālais darba spiediens	14 MPa (140 bāri)
Maksimālais plūsmas ātrums	1400 L/h (23,3 L/min)
Maksimālā šķidruma temperatūra	80 °C
Elektrobarošana	115-240 V ~ 50-60 Hz
Motora jauda	40 W (12 VDC)
Rotācijas ātrums	62 apgr./min
Aizsardzības klase	IP55
Augstspiediena savienojums	M22x1,5
Ūdens izplūde	G 1/2"
Minimālā trauka atvere	40 mm
Kopējais garums	1200 mm
Maksimālais iegremdēšanas dziļums	900 mm
Svars (darbības laikā)	4,8 kg
Apkārtējās vides temperatūra	+2 °C līdz +40 °C
Materiāli	Tehniskā plastmasa, nerūsējošais tērauds
Galvenās funkcijas	Tīrīšana ar rotāciju pa 2 asīm, iebūvēta sūkšana, SŪKŠANAS un IZSMIDZINĀŠANAS režīmi
Ikdienas apkope	Notīrīt galvas sakabes zonu, pārbaudīt sprauslas
Drošība	Obligāts diferenciālais automātiskais slēdzis 30 mA, avārijas apturēšana, regulējams notekas konuss
Rezerves daļas un remontējamība	Nomaināmi sprauslu komplekti, blīves, koniskie riteņi, Kärcher servisa atbalsts
Garantija	Atbilstoši valsts nosacījumiem, detaļas un darbs rūpnīcas defektu gadījumā

Bieži uzdotie jautājumi - BC 1412 Kärcher

Kā noregulēt iekšējā tīrītāja iegremdēšanas dziļumu?

Novietojiet ierīci ar notekas konusu uz mucas atveres. Atskrūvējiet uz konusa esošo skrūvējamo savienojumu, ievietojiet tīrītāju, līdz sūkšanas caurule pieskaras apakšai, tad paceliet to par 2-3 mm, lai tā vairs nepieskartos. Pievelciet skrūvējamo savienojumu.

Ko darīt, ja motors negriežas?

Vispirms pārbaudiet, vai galvenais slēdzis ir pozīcijā 'ieslēgts' un zaļā indikatora lampiņa deg. Ja motors paliek kluss, pārbaudiet drošinātāju, barošanas bloku un kabeļus. Ja diferenciālais automātiskais slēdzis ir atslēdzies, novērsiet cēloni un atiestatiet to. Elektrisku bojājumu gadījumā sazinieties ar specializētu elektriķi.

Kuru sprauslu komplektu izmantot?

Ierīce tiek piegādāta ar sprauslu komplektu nr.2 (plūsma 900-1200 L/h). Ja jūsu augstspiediena sūkņa plūsma atšķiras, izvēlieties komplektu nr.1 (600-900 L/h) vai nr.3 (1200-1500 L/h) saskaņā ar raksturlielumu tabulu. Sūkšanas un izsmidzināšanas sprauslas ir dažādās krāsās, lai tās atšķirtu.

Kā nomainīt izsmidzināšanas sprauslas?

Izmantojiet sprauslu komplektā iekļauto sešstūra atslēgu (Allen). Atskrūvējiet smidzinātājus no tīrīšanas galvas, ieskrūvējiet jaunās sprauslas. Ūdens izplūdes galiem pirms ieskrūvēšanas uzklājiet uz vītnes Loctite 243 vai teflona lenti, lai nodrošinātu hermētiskumu.

Kāda ir tipiskā tīrīšanas procedūra?

Pievienojiet augstspiediena sūkni un barošanas bloku. Novietojiet pārslēgšanas sviru pozīcijā SPRAY (IZSMIDZINĀŠANA). Atveriet šķidruma padevi, ieslēdziet sūkni. Ierīce tīra un sūc vienlaicīgi. Viens cikls ilgst aptuveni 36 sekundes; rūpīgai tīrīšanai ieteicami divi cikli. Pabeidziet, pārslēdzot sviru uz SUCTION (SŪKŠANA), lai izsūktu atlikušo ūdeni.

Kā apkopt ierīci?

Pirms katras lietošanas noņemiet netīrumus no tīrīšanas galvas sakabes zonas. Reizi mēnesī pārbaudiet skrūvju pievilkšanu. Pēc lietošanas izskalojiet tīrītāju ar tīru ūdeni bez mazgāšanas līdzekļiem 30 sekundes, lai novērstu blīvju aizsērēšanu. Ieteicams noslēgt apkopes līgumu ar Kärcher servisu.

Kādi piederumi tiek piegādāti kopā ar ierīci?

Piegāde ietver: barošanas bloku, 1,5 m augstspiediena šļūteni, 10 m pagarinājumu, elastīgu cauruli, balstu, sprauslu komplektu (nr.2), trīs sūkšanas caurules (550, 350 un 300 mm) un sešstūra atslēgu. 300 mm sūkšanas caurule ir paredzēta izliektām caurulēm.

Vai es varu izmantot mazgāšanas līdzekļus?

Jā, jūs varat izmantot mazgāšanas līdzekļus, kas ir saderīgi ar augstspiediena tīrītājiem. Ievērojiet drošības norādījumus uz produkta etiķetes. Nepārsniedziet šķidruma temperatūru 80 °C. Neizmantojiet sprādzienbīstamus vai viegli uzliesmojošus produktus. Notekūdeņus, kas satur minerāleļļas, ir aizliegts izvadīt dabā.

Kā nomainīt tīrīšanas galvu?

Atskrūvējiet ass tapu (torni) ar sešstūra atslēgu. Izņemiet konisko riteni, blīves un paplāksnes. Uzklājiet uz jaunās ass tapas vītnes hermētiķi. Ievietojiet jauno konisko riteni ar blīvēm un paplāksnēm, pēc tam ieskrūvējiet ass tapu. Šī nomaiņa ir rezervēta Kärcher servisa dienestam.

Ko nozīmē zaļā indikatora lampiņa uz ierīces?

Zaļā indikatora lampiņa norāda, ka ierīce ir pieslēgta elektrotīklam un gatava darbam. Tā iedegas, kad ieslēdzat galveno slēdzi. Ja tā neiedegas, pārbaudiet elektrobarošanu un drošinātāju. Pēc lietošanas izslēdziet ierīci: indikators nodziest.

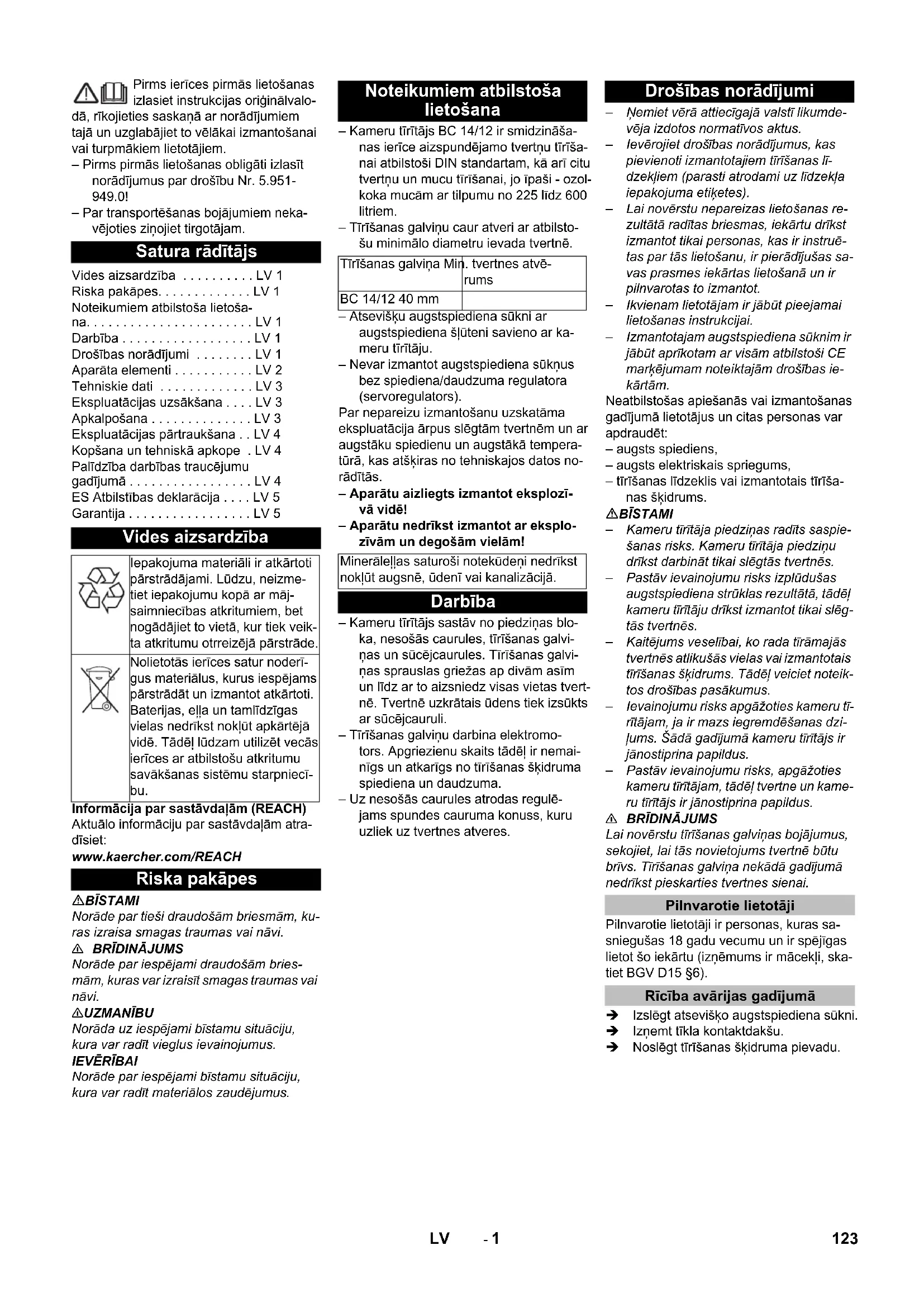

LIETOŠANAS INSTRUKCIJA BC 1412 Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalo-

dā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!

– Par transportēšanas bojājumiem nekavējoties ziņojiet tirgotājam.

Satura rādītājs

Vides aizsardzība ..... LV 1

Riska pakāpes. . . . . . . . . . . . . LV 1

Noteikumiem atbilstoša lietošana. LV 1

Darbība LV 1

Drošības norādījumi ..... LV 1

Aparāta elementi . . . . . . . . . . LV 2

Tehniskie dati LV 3

Ekspluatācijas uzsākšana . . . . LV 3

Apkalpošana . . . . . . . . . . . . . . . . LV 3

Ekspluatācijas pārtraukšana .. LV 4

Kopšana un tehniskā apkope . LV 4

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 4

ES Atbilstības deklarācija .... LV 5

Garantija LV 5

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik-ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaḥām atradīsiet:

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Noteikumiem atbilstoša lietošana

• Kameru tīrītājs BC 14/12 ir smidzināšanas ierīce aizspundējamo tvertņu tīrīšanai atbilstoši DIN standartam, kā arī citu tvertņu un mucu tīrīšanai, jo īpaši - ozolkoka mucām ar tilpumu no 225 līdz 600 litriem.
  – Tīrīšanas galviņu caur atveri ar atbilstošu minimālo diametru ievada tvertnē.

Tirīšanas galviņa Min. tvertnes atvē-rums
BC 14/12 40 mm

– Atsevišku augstspiediena sūkni ar augstspiediena šlūteni savieno ar kameru tīrītāju.

- Nevar izmantot augstspiediena sūknus bez spiediena/daudzuma regulatora (servoregulators).

Par nepareizu izmantošanu uzskatāma ekspluatācija ārpus slēgtām tvertnēm un ar augstāku spiedienu un augstākā temperatūrā, kas atšķiras no tehniskajos datos norādītās.

- Aparātu aizliegts izmantot eksplozī-vā vidē!

- Aparātu nedrīkst izmantot ar eksplo-zīvām un degošām vielām!

Minerālellas saturoši notekūdenī nedrīkst nokļut augsnē, ūdenī vai kanalizācijā.

Darbība

- Kameru tīrītājs sastāv no piedziņas bloka, nesošās caurules, tīrīšanas galviņas un sūcējcaurules. Tīrīšanas galviņas sprauslas griežas ap divām asīm un līdz ar to aizsniedz visas vietas tvertnē. Tvertnē uzkrātais ūdens tiek izsūkts ar sūcējcauruli.

– Tīrīšanas galvinu darbina elektromotors. Apgriezienu skaits tādēl ir nemainīgs un atkarīgs no tīrīšanas šķidruma spiediena un daudzuma.
– Uz nesošas caurules atrodas regulē-jams spundes cauruma konuss, kuru uzliek uz tvertnes atveres.

Drošības norādījumi

• Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus.
• levērojiet drošības norādījumus, kas pievienoti izmantotajiem tīrīšanas lī-dzekliem (parasti atrodami uz līdzekļa iepakojuma etiketes).
• Lai novērstu nepareizas lietošanas rezultātā radītas briesmas, iekārtu drīkst izmantot tikai personas, kas ir instruētas par tās lietošanu, ir pierādījušas savas prasmes iekārtas lietošanā un ir pilnvarotas to izmantot.
• Ikvienam lietotājam ir jābūt pieejamai lietošanas instrukcijai.
• Izmantotajam augstspiediena süknim ir jābūt aprīkotam ar visām atbilstoši CE markējumam noteiktajām drošības iekārtām.

Neatbilstošas apiešanās vai izmantošanas gadījumā lietotājus un citas personas var apdraudēt:

– augsts spiediens,
– augsts elektriskais spriegums,
– tīrīšanas līdzeklis vai izmantotais tīrīšanas škidrums.

⚠BĪSTAMI

• Kameru tīrītāja piedziņas radīts saspiešanas risks. Kameru tīrītāja piedziņu drīkst darbināt tikai slēgtās tvertnēs.
• Pastāv ievainojumu risks izplūdušas augstspiediena strūklas rezultātā, tādēļ kameru tīrītāju drīkst izmantot tikai slēg-tās tvertnēs.
• Kaitējums veselībai, ko rada tīrāmajās tvertnēs atlikušās vielas vai izmantotais tīrīšanas škīdrums. Tādēļ veiciet noteiktos drošības pasākumus.
• levainojumu risks apgāžoties kameru tīrītājam, ja ir mazs iegremdēšanas dzijums. Šādā gadījumā kameru tīrītājs ir jānostiprina papildus.
• Pastāv ievainojumu risks, apgāžoties kameru tīrītājam, tādēļ tvertne un kameru tīrītājs ir jānostiprina papildus.

⚠ BRĪDINĀJUMS

Lai novērstu tīrīšanas galviņas bojājumus, sekojiet, lai tās novietojums tvertnē būtu brīvs. Tīrīšanas galviņa nekādā gadījumā nedrīkst pieskarties tvertnes sienai.

Pilnvarotie lietotāji

Pilnvarotie lietotāji ir personas, kuras sasniegušas 18 gadu vecumu un ir spējīgas lietot šo iekārtu (izņēmums ir mācekļi, skatiet BGV D15 §6).

Rīcība avārijas gadījumā

→ Izslēgt atseviško augstspiediena sūkni.
→ Izņemt tīkla kontaktdakšu.
→ Noslēgt tīrīšanas škīdruma pievadu.

Aparāta elementi

1 Kontrollampiņa (zaļa)

2 Aparāta slēdzis

3 Piedziñas motors

6 Pārslēgšanas svira

7 Skrūvsavienojums

8 Spundes cauruma konuss

9 Nesošā caurule

10 Tīrīšanas galviņa

11 Sūcējcaurules pieslēgums

12 Sūcējcaurule 550 mm

13 Sūcējcaurule 350 mm

14 Sūcējcaurule 300 mm (lokanai caurulei)

15 Lokanā caurule

16 Stiprinājums

17 Sprauslu komplekts

18 Barošanas bloks

19 Pagarinātāja kabelis (10 m)

20 Augstspiediena šlūtene (1,5 m)

A SPRAY pozīcija (smidzināšana un sūkšana)

B SUCTION pozīcija (sūkšana)

Tehniskie dati

		BC 14/12
Pasūtījuma nr. 2.112-020
Maksimālais darba apjoms	l/h (l/min.)	1400 (23,3)
Tīrīšanas šķidruma maks. temperatūra	°C 80
Maks. darba pārspiediens	MPa(bar)	14 (140)
Darba spiediens ar sprauslu komplektu Nr. 2	MPa(bar)	12 (120)
Spriegums V 115-240
Strāvas veids -- 1~
Frekvence Hz 50-60
Elektromotors VDC 12
Nominālā jauda W	40
Aizsardzība	-- IP 55
Piedziņas apgriezie-nu skaits darbībā	1/min	62
Augstspiediena pa-deve	mm	M22x1,5
Ūdens izvads Collas	G 1/2
Min. tvertnes atvē-rums	mm	40
Kopgarums	mm	1200
Maksimālais iegrem-dēšanas dzilums	mm	900
Tipiskā darba masa	kg	4,8
Apkārtējās vides temperatūra	°C +2...+40

Izmēru tabula

G 1/2" M 22x1.5 Ø60 Ø25 max. 970 max. 1170 min. 315 / max. 560 Ø40

Ekspluatācijas uzsākšana

Norādijums

Augustspiediena vadā ieteicams izmantot netīrumu filtru, taču tad regulāri jātīra siets.

Elektropiedziņa

⚠ BİSTAMI

Draudi dzīvībai augsta elektriskā sprieguma dēļ! Nepieciešamo elektroinstalāciju uzticiet veikt tikai elektrikim.

• Kontaktligzdai jābūt nodrošinātai noplūdes strāvas aizsargslēdzī ar atslēgšanās strāvu 30 mA.
• Šai kontaktligzdai jāatrodas darba vietas tuvumā, lai ārkārtas gadījumā varē-tu ātri atvienot elektrības vadu.

Sprauslu nomaina

• Kameru tīrītājs sērijveidā ir aprīkots ar smidzināšanas sprauslām, kuras ir paredzētas plūsmas daudzumam no 900-1200 l/h (15-20 l/min) (sprauslu komplekts Nr. 2).
  – Ja augstspiediena sūknim ir cits plūs-mas daudzums, sprauslas jānomaina atbilstoši tabulai.
• Pirms augstspiediena sūkņa ieslēgšanas jāiestata regulēšanas vārsta minimālā spiediena vērtība. Šādā veidā kameru tīrītājs, to ieslēdzot, netiks pakļauts maksimālam spiedienam.

	Sprauslu komplekts Nr. 1	Sprauslu komplekts Nr. 2	Sprauslu komplekts Nr. 3
Plūsmas daudzums l/h (l/min)	600-900 (10-15)	900-1200 (15-20)	1200-1500 (20-25)
Sūkšanas sprauslas krāsa	dzeltena	zaļa zila
Smidzinā-šanas sprauslas krāsa	gaiši zila	sarkana	lillā

Sūkšanas sprausla

1 Sūkšanas sprausla
2 lekšējā seštūra atslēga
3 Üdens izvada ëscaurule

→ Noskrūvējiet ūdens izvada īscauruli.

→ Atverē esošo sūkšanas sprauslu izskrūvējiet ar sprauslu komplektā iekļauto iekšējā sešstūra atslēgu.

→ leskrūvējiet jaunu sprauslu.
→ Pärkläjiet üdens izvada ëscaurules vītni ar Loctite 243 vai izmantojiet teflona lenti.
→ Pieskrūvējiet ūdens izvada īscauruli.
→ Pārbaudiet ūdens izvada īscaurules hermētiskumu.

Smidzināšanas sprauslas

1 Smidzināšanas sprausla
2 Tīrīšanas galviņa
3 lekšējā seštūra atslēga
→ Smidzināšanas sprauslas noskrūvējiet ar sprauslu komplektā iekļauto iekšējā sešstūra skrūvi.
→ Pieskrūvējiet jaunas sprauslas.

Apkalpošana

⚠BİSTAMI

Savainošanās risks izplūstošas, iespē-jams, karstas augstspiediena strūklas rezultātā!

• Izmantojiet kameru tīrītāju tikai no visām pusēm noslēgtās tvertnēs.
• levietojiet kameru tīrītāju tvertnē vai pārlieciet no vienas tvertnes citā tikai tad, kad izslēgts atseviškais augstspiediena sūknis un paša tīrītāja piedziņa.

⚠BİSTAMI

Elektriskās strāvas trieciena risks!

– Novietojiet barošanas bloku ar piestiprinātajām līplentēm tā, lai tas būtu pasargāts no ūdens šlakatām.
- Sargājiet pagarinātāja kabeli no ūdens šlakatām.

Norādījums

Jāmēgina panākt kameru tīrītāja novietojums tvertnes centrā.

legremdēšanas dziluma iestatīšana un stiprinājuma montāža

→ Kameru tīrītāju ar uz nesošas caurules esošo spundes cauruma konusu novietojiet uz tīrāmā objekta.
→ Atskrūvējiet spundes cauruma konusa skrūvsavienojumu.
→ legremdēšanas dziluma iestatīšana: le-vietojiet kameru tīrītāju pa tvertnes at-veri tvertnē tik tālu, līdz sūcējcaurule skar pamatni. Tagad paceliet kameru tī-rītāju tik tālu (2-3 mm), lai sūcējcaurule vairs nepieskartos pamatnei.
→ Pievelciet spundes cauruma konusa skrūvsavienojumu.
→ Piemontējiet stiprinājumu pie nesošās caurules, lai nodrošinātu kameru tīrītāja stabilu pozīciju.

Šlūteņu pieslēgšana

→ Pievienojiet augstspiediena sūkni ar augstspiediena šlūteni kameru tīrītā-jam.
→ Pieslēdziet ūdens izvada īscauruli atbil-stošai noplūdes šļutenei.

Norādījums

Noplūdes šlūtenei jābūt ar minimālo iekšējo diametru 17 mm. Lai pēc iespējas vairāk mazinātu iespējamo spiediena samazinājumu šlūtenē, jānovērš šlūtenes sašaurinājumi vai pēkšņa virziena maiņa.

Tīrīšana

→ Savienojiet kameru tīrītāju ar barošanas bloku un vajadzības gadījumā ar pagarinātāja kabeli.
→ Pievienojiet kontaktspraudni kontaktligzdai.
→ Iestatiet pārslēgšanas sviru SPRAY po-zīcijā. Vienlaikus tiek veikta tīrīšana, kā arī tiek nosūkts tvertnes iekšpusē eso-šais liekais ūdens.
→ leslēdziet kameru tīrītāju ar aparāta slē-dzi. Kontrollampiņa deg zaļā krāsā
→ Atveriet tīrīšanas škīdruma pievadu.
→ leslēdziet atseviško augstspiediena sūkni.

Norādījums

Lai nodrošinātu tvertnes kārtīgu iztīrīšanu, mēs iesakām veikt divus tīrīšanas ciklus. Viena cikla ilgums ir 36 sekundes.

→ Tīrīšanas beigās iestatiet pārslēgšanas sviru SUCTION pozīcijā, lai no tvertnes izsūktu atlikušo ūdeni.

Ekspluatācijas pārtraukšana

Norādījums

Pirms ekspluatācijas pārtraukšanas kameru tīrītāju 30 sekundes skalojiet bez tīrīšanas līdzekļa piejaukuma. Tādējādi tiek novērsta sacietēšana un salipšana, kas novērš arī priekšlaicīgu blīvju nodilšanu.

→ Izslēgt atseviško augstspiediena sūkni.
→ Noslēgt tīrīšanas škīdruma pievadu.
→ Izslēdziet kameru tīrītāju ar aparāta slē-dzi. Kontrollampiņa izdziest.
→ Iznemt tīkla kontaktdakšu.
→ Iznemiet kameru tīrītāju no tvertnes.

Kopšana un tehniskā apkope

Drošas iekārtas pamatnoteikums ir regulāra apkope.

Izmantojiet tikai ražotāja oriğinālās vai ražotāja ieteiktās rezerves daļas:

– Rezerves daļas un nodilumam pakļautās daļas

- Piederumi

- lzejmateriāli

– Mazgāšanas līdzekļi

⚠BİSTAMI

Negadījumu risks, strādājot ar iekārtu! Veicot jebkuru darbu:

→ Atslēdziet augstspiediena sūkni ar galveno slēdzi no strāvas un nodrošiniet.
→ Noslēgt tīrīšanas škīdruma pievadu.
→ Iznemt tikla kontaktdakšu.

Kas drīkst veikt apkopes darbus?

Darbus drīkst veikt tikai apmācītas personas, kuras prot veikt augstspiediena iekārtu ekspluatāciju un apkopi.

Apkopes ligums

Lai varētu garantēt drošu iekārtas ekspluatāciju, mēs iesakām noslēgt apkopes līgu-mu. Griezieties vietējā "Kärcher" klientu ap-kalpošanas dienestā.

Apkopes grafiks

Ik dienu pirms izmantošanas

→ Notīriet netīrumus tīrīšanas galviņas sazobes zonā.

Reizi mēnesī

→ Pārbaudiet, vai ir nofiksētas skrūves.

Palīdzība darbības traucējumu gadījumā

Traucējumu norādes

⚠BİSTAMI

Negadijumu risks, strādājot ar iekārtu! Veicot jebkuru darbu:

→ Atslēdziet augstspiediena sūkni ar galveno slēdzi no strāvas un nodrošiniet.
→ Noslēgt tīrīšanas škīdruma pievadu.
→ Iznemt tikla kontaktdakšu.

Norādījums

Kameru tīrītājs ir paredzēts tikai darbībai pulksteņrādītāja virzienā (skatoties no pie-dziņas motora puses). Ja nomaina baro-šanas bloku vai veic manipulācijas ar elek-triskajiem savienojumiem, pēc tam ir jā-pārbauda, vai kameru tīrītājs arvien vēl griežas pareizajā virzienā.

Kurš drīkst novērst darbības traucējumus?

■ Atbildīgā persona

Darbus ar piezīmi "Atbildīgā persona" drīkst veikt tikai instruētas personas, kuras prot veikt augstspiediena iekārtu ekspluatāciju un apkopi.

■ Elektriki

Tikai personas ar arodizglītību elektrotehniskajā jomā.

■ Klientu apkalpošanas dienests

Darbus ar piezīmi "Klientu apkalpošanas dienests" drīkst veikt tikai "Kärcher" klientu apkalpošanas dienesta mehāniki.

Tīrīšanas galviņas nomaiņa

1 Ass kakls
2 Blīvgredzena blīvējums
3 Konusveida zobrats
4 Smidzināšanas sprausla
5 Paplāksne

→ Izskrūvējiet ass kaklu un izņemiet konusveida zobratu ar blīvēm un paplāksni.
→ Pärklājiet jaunā ass kakla vītni ar hermētiki.
→ Uzlieciet konusveida zobratu ar blīvēm un paplāksni uz ass kakla un ieskrūvējiet ass kaklu.

Traucējummeklēšana

Darbības traucējums lespējamais cēlonis Traucējuma novēršana Kam jāveic
Negriežas motors	Motoram nav sprieguma	Pārbaudiet drošinātāju, barošanas bloku un vadus.	Elektrospecialists
	Tinumā reaģējis termoaizsardzības slēdzis.	Novērsiet pārslodzes iemeslu. Elektrospecialists
	Reaģējis noplūdes strāvas aizsargslēdzis.	Novērsiet iemeslu un atiestatiet noplūdes strāvas aizsargslēdzi.	Elektrospecialists
	Kameru tīrītājs ir izslēgts.	leslēdziet kameru tīrītāju ar aparāta slēdzi.	Atbildīgā persona
Negriežas motors, negriežas tīrīšanas galviņa.	Salūzušas piedziņas detaļas nesošajā caurulē.	Pārbaudiet detaļas un, ja tās ir bojātas, nomai-niet.	Klientu apkalpoša-nas dienests
Tīrīšanas galviņa griežas ti-kai ap vienu asi vai rausto-ties	Tīrīšanas galviņa atduras pret tvert-nes sienu.	Izmainiet tīrīšanas galviņas novietojumu un līdz ar to nodrošiniet brīvu kustību.	Atbildīgā persona
	Pārāk liels konusveida zobratu zobu brīvgājiens.	Noregulējiet, nomainiet nolietotās daļas. Klientu apkalpoša-nas dienests
	Sabojāta konusveida zobratu sazo-be.	Nomainiet konusveida zobratus. Klientu apkalpoša-nas dienests
Nevienmērīga tīrīšanas strūkla.	Aizsprostotas smidzināšanas sprauslas.	Iztīriet smidzināšanas sprauslas. Atbildīgā persona
	Bojātas smidzināšanas sprauslas.	Nomainiet smidzināšanas sprauslas.	Atbildīgā persona
Pārāk maza strūkla.	Sūce tīrīšanas galviņā vai pievadā.	Pārbaudiet sūkni, spiediena vadus/šlūtenes.	Atbildīgā persona
	Aizsprostots filtrs pievadā.	Tīrīt filtru.	Atbildīgā persona
No nesošās caurules ūdens novadīšanas atverēm lielā daudzumā izplūst tīrīšanas šķidrums.	Nodiluši blīvgredzenu blīvējumi ne-sošajā caurulē.	Pārbaudiet detaļas un, ja tās ir bojātas, nomai-niet.	Klientu apkalpoša-nas dienests
levērojams spiediena sama-zinājums, bet no ūdens no-vadīšanas atverēm neiz-plūst tīrīšanas šķidrums	Nodiluši blīvgredzenu blīvējumi tīrī-šanas galviņā.	Pārbaudiet detaļas un, ja tās ir bojātas, nomai-niet.	Atbildīgā persona
Aparāts neiesūc	Nepareizi uzmontēta sūcējcaurule.	Pieskrūvējiet sūcējcauruli pareizi pie atbilstošā pieslēguma.	Atbildīgā persona
	Sūkšanas sprauslas nodilums.	Iztīriet sūkšanas sprauslu.	Atbildīgā persona
	Aizsprostotas atveres ūdens uz-sūkšanai.	Iztīriet atveres un ūdens caurplūdes vietas. Atbildīgā persona
Lai gan pārslēgšanas svira atrodas SUCTION pozīcijā, no smidzināšanas spraus-lām turpina plūst ūdens.	Vārsta blīves nodilums.	Nomainiet vārsta blīvi.	Klientu apkalpoša-nas dienests

ES Atbilstības deklarācija

Ar šo mês paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Salona tīrītājs

Padomi: BC 14/12

Attiecīgās ES direktīvas:

2014/30/ES

Piemērotās harmonizētās normas:

EN 61000-6-3

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 62233: 2008

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Jenner

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.
