BD 4325 C Bp Pack - Automātiskā grīdas mazgājamā mašīna Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Automazgātājs (grīdu tīrītājs)
Zīmols	Kärcher
Modelis	BD 4325 C Bp Pack
Darba platums	430 mm
Tukšsvars	109 kg
Kopējais svars ekspluatācijā	137 kg
Barošana	Akumulators 24 V (2 akumulatori, ietilpība 76 vai 80 Ah)
Vidējā patērētā jauda	1100 W
Sūkšanas turbīnas jauda	500 W
Suku piedziņas jauda	600 W
Tīra ūdens tvertnes tilpums	25 L
Netīra ūdens tvertnes tilpums	25 L
Maksimālā ūdens temperatūra	60 °C
Teorētiskā tīrīšanas platība	1600 m²/h
Maksimālais darba slīpums	2 %
Galvenās funkcijas	Mitrā tīrīšana, sūkšana, normāls režīms, intensīvs režīms, tikai sūkšanas režīms
Apkope un tīrīšana	Pēc lietošanas iztukšojiet netīro ūdeni, regulāri tīriet pūku sietiņu, sūkšanas lūpas un sukas
Drošība	Slēdzis, drošības slēdzis, pretsala aizsardzība, automātiska apstāšanās pārslodzes gadījumā
Rezerves daļas un remontējamība	Suku diski, paliktņi, sūkšanas stieņi, sūkšanas lūpas, akumulatori, lādētājs; oriģinālās Kärcher daļas ir garantētas
Skaņas spiediena līmenis	66 dB(A)
Vibrācijas	< 2,5 m/s²

Bieži uzdotie jautājumi - BD 4325 C Bp Pack Kärcher

Kāda ir ūdens tvertņu ietilpība?

Ierīcei ir divas 25 litru tvertnes: viena tīram ūdenim un viena netīram ūdenim.

Kā uzlādēt akumulatorus?

Atvienojiet akumulatora savienotāju ierīces pusē, pievienojiet lādētāju akumulatoram, pēc tam elektrotīklam. Uzlādes laiks ir aptuveni 10 līdz 15 stundas. Neizmantojiet ierīci uzlādes laikā.

Kādus tīrīšanas līdzekļus es varu izmantot?

Izmantojiet tikai Kärcher ieteiktos tīrīšanas līdzekļus, bez šķīdinātājiem, sālsskābes vai fluorūdeņražskābes. Izvairieties no ļoti putojošiem tīrīšanas līdzekļiem.

Kā regulēt ūdens daudzumu?

Izmantojiet ūdens plūsmas regulēšanas pogu. Sāciet ar zemu plūsmu un pakāpeniski palieliniet, līdz iegūstat vēlamo rezultātu.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet, vai netīrā ūdens tvertne nav pilna, iztīriet pūku sietiņu, sūkšanas lūpas un blīves. Pārliecinieties, ka iztukšošanas šļūtene ir cieši aizvērta.

Kā nomainīt sūkšanas lūpas?

Noņemiet sūkšanas stieni, atskrūvējiet rievotās pogas, noņemiet plastmasas daļas un nolietotās lūpas. Nomainiet vai apgrieziet lūpas, pēc tam visu salieciet atpakaļ.

Kāds ir maksimālais slīpums ierīces lietošanai?

Maksimālais pieļaujamais slīpums ir 2 %. Neizmantojiet uz stāvākām slīpām virsmām.

Kā uzturēt akumulatorus?

Zemas apkopes akumulatoriem pārbaudiet elektrolīta līmeni un izmantojiet tikai destilētu ūdeni. Pilnībā uzlādējiet vismaz reizi nedēļā.

Vai ierīci var izmantot ārā?

Nē, ierīce ir paredzēta lietošanai iekštelpās vai zem jumta. To nedrīkst pakļaut lietum.

Ko nozīmē kļūdu kodi uz ekrāna?

ERR B: svešķermenis sukā. LOW BAT: zems akumulatora līmenis. ERR TEMP: pārkaršana. HANDS OFF: atlaidiet drošības slēdzi. Citu kodu gadījumā skatiet sadaļu 'Kļūmes'.

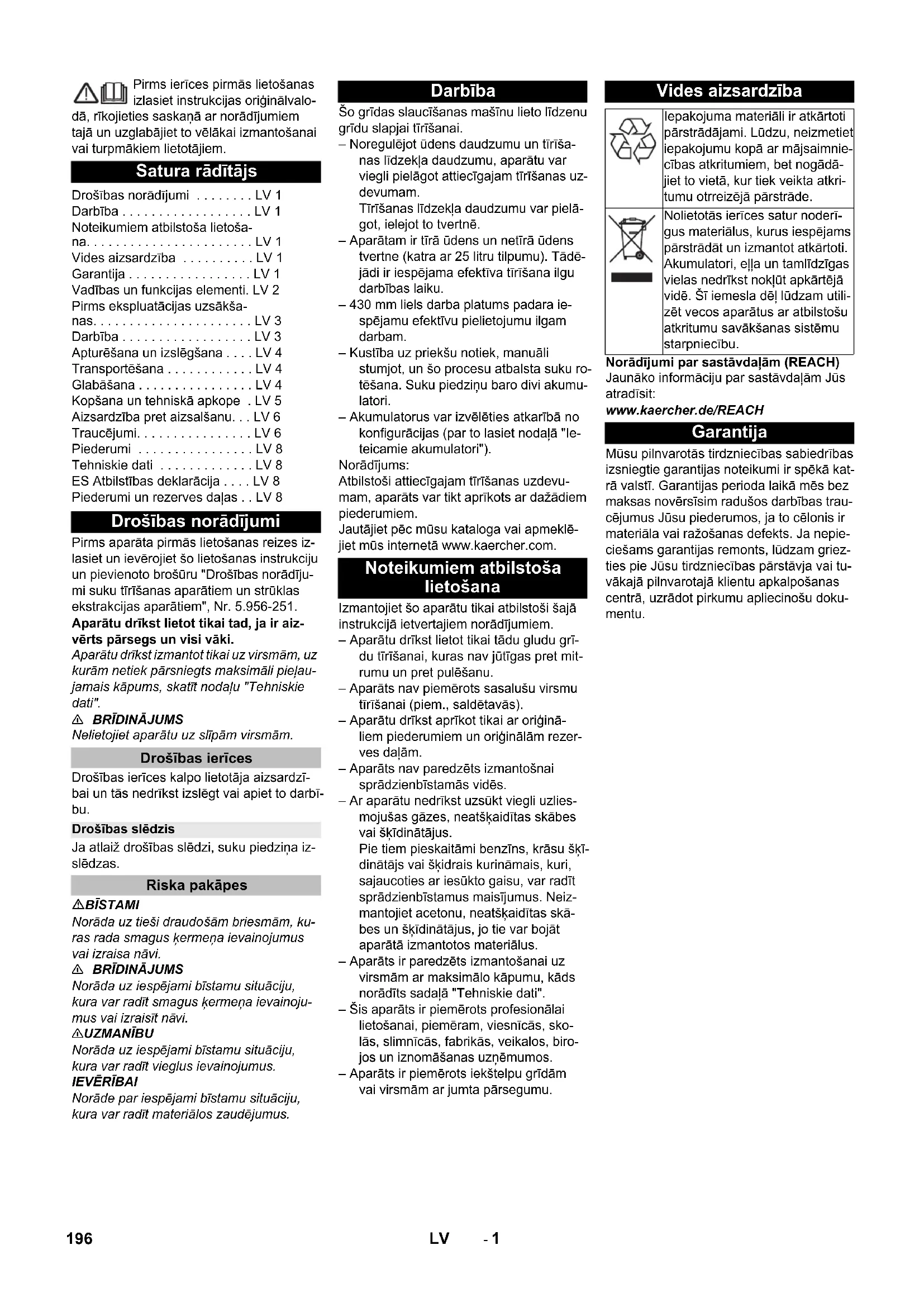

LIETOŠANAS INSTRUKCIJA BD 4325 C Bp Pack Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalo-

dā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Drošības norādījumi ..... LV 1

Darbība....LV 1

Noteikumiem atbilstoša lietoša-

na. LV 1

Vides aizsardzība ..... LV 1

Garantija LV 1

Vadības un funkcijas elementi. LV 2

Pirms ekspluatācijas uzsākšanas. LV 3

Darbība LV 3

Apturēšana un izslēgšana . . . . LV 4

Transportēšana . . . . . . . . . . . . LV 4

Glabāšana LV 4

Kopšana un tehniskā apkope . LV 5

Aizsardzība pret aizsalšanu...LV 6

Traucējumi. . . . . . . . . . . . . . . . . . . . LV 6

Piederumi LV 8

Tehniskie dati . . . . . . . . . . . . . . LV 8

ES Atbilstības deklarācija .... LV 8

Piederumi un rezerves daļas .. LV 8

Drošības norādījumi

Pirms aparāta pirmās lietošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru "Drošības norādījumi suku tīrīšanas aparātiem un strūklas ekstrakcijas aparātiem", Nr. 5.956-251.

Aparātu drīkst lietot tikai tad, ja ir aizvērts pārsegs un visi vāki.

Aparātu drīkst izmantot tikai uz virsmām, uz kurām netiek pārsniegts maksimāli pieļau-jamais kāpums, skatīt nodalu "Tehniskie dati".

⚠ BRĪDINĀJUMS

Nelietojiet aparātu uz slīpām virsmām.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzī-bai un tās nedrīkst izslēgt vai apiet to darbī-bu.

Drošības slēdzis

Ja atlaiž drošības slēdzi, suku piedziņa izslēdzas.

Riska pakāpes

⚠BİSTAMI

Norāda uz tieši draudošām briesmām, kuras rada smagus Ķermeņa ievainojumus vai izraisa nāvi.

⚠ BRĪDINĀJUMS

Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Darbība

Šo grīdas slaucīšanas mašīnu lieto līdzenu grīdu slapjai tīrīšanai.

– Noregulējot ūdens daudzumu un tīrīšanas līdzekļa daudzumu, aparātu var viegli pielāgot attiecīgajam tīrīšanas uzdevumam.

Tīrīšanas līdzekļa daudzumu var pielāgot, ielejot to tvertnē.

• Aparātam ir tīrā ūdens un netīrā ūdens tvertne (katra ar 25 litru tilpumu). Tādējādi ir iespējama efektīva tīrīšana ilgu darbības laiku.
• 430 mm liels darba platums padara iespējamu efektīvu pielietojumu ilgam darbam.
  – Kustība uz priekšu notiek, manuāli stumjot, un šo procesu atbalsta suku ro-tēšana. Suku piedziņu baro divi akumu-latori.
• Akumulatorus var izvēlēties atkarībā no konfigurācijas (par to lasiet nodalā "le-teicamie akumulatori").

Norādījums:

Atbilstoši attiecīgajam tīrīšanas uzdevu-mam, aparāts var tikt aprīkots ar dažādiem piederumiem.

Jautājiet pēc mūsu kataloga vai apmeklē-jiet mūs internetā www.kaercher.com.

Noteikumiem atbilstoša lietošana

Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem.

• Aparātu drīkst lietot tikai tādu gludu grī-du tīrīšanai, kuras nav jūtīgas pret mit-rumu un pret pulēšanu.
  – Aparāts nav piemērots sasalušu virsmu tīrīšanai (piem., saldētavās).
• Aparātu drīkst aprīkot tikai ar oriģinā-liem piederumiem un oriģinālām rezerves dalām.
  – Aparāts nav paredzēts izmantošnai sprādzienbīstamās vidēs.
  – Ar aparātu nedrīkst uzsūkt viegli uzliesmojušas gāzes, neatšķaidītas skābes vai škīdinātājus.

Pie tiem pieskaitāmi benzīns, krāsu škī-dinātājs vai škidrais kurināmais, kuri, sajaucoties ar iesūkto gaisu, var radīt sprādzienbīstamus maisījumus. Neiz-mantojiet acetonu, neatšķaidītas skā-bes un škīdinātājus, jo tie var bojāt aparātā izmantotos materiālus.

– Aparāts ir paredzēts izmantošanai uz virsmām ar maksimālo kāpumu, kāds norādīts sadalā "Tehniskie dati".
– Šis aparāts ir piemērots profesionālai lietošanai, piemēram, viesnīcās, skolās, slimnīcās, fabrikās, veikalos, birojos un iznomāšanas uzņēmumos.
– Aparāts ir piemērots iekštelpu grīdām vai virsmām ar jumta pārsegumu.

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Akumulatori, ella un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Šī iemesla dēl lūdzam utilizēt vecos aparātus ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Norādījumi par sastāvdaḥām (REACH)

Jaunāko informāciju par sastāvdaḥām Jūs atradīsit:

Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtie garantijas noteikumi ir spēkā katrā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim radušos darbības traucējumus Jūsu piederumos, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepieciešams garantijas remonts, lūdzam griezties pie Jūsu tirdzniecības pārstāvja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā, uzrādot pirkumu apliecinošu dokumentu.

Vadības un funkcijas elementi

1 Škiedru filtrs
2 Drošības slēdzis
3 Akumulators *
4 Netīrā ūdens tvertnes noteces šlūtene ar dozētāju
5 Homebase turētājsliede
6 Pludinš
7 Tīrā ūdens tvertne
8 Tīrā ūdens tvertnes noslēgs
9 Tīrīšanas galviņa
10 Diskveida suka
11 Tīrā ūdens tvertnes iepildīšanas atvē-rums
12 Stīpa suku nomaiṇai
13 Netīrā ūdens tvertne
14 Transportēšanas šasijas pedālis
15 Tīrā ūdens uzpildes līmeņa indikācija
16 Grozāmrokturis sūkšanas stieņa sa- svēršanai
17 Sūkšanas stieņa augstuma regulēšana *

18 Uzgriežni sūkšanas stieņa nostiprināšanai
19 Sūkšanas stienis *
20 Sūkšanas šlūtene
21 Ūdens daudzuma regulēšanas poga
22 Baterijas kontaktspraudnis
23 Sūkšanas stieņa nolaišanas svira
24 Vadības pults
25 Vadāmais rokturis
26 Novietne tīrīšanas komplektam "Home-base Box"
27 Netīrā ūdens tvertnes vāks

* neietilpst piegādes komplektā

Krāsu markējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Vadības pults

6 1 2 3 4 5 DRODDI 50000 KARCHER Professional

1 OFF

Aparāts ir izslēgts.

2 Normālais režīms

Grīdas mitrā tīrīšana un netīrā ūdens uzsūkšana.

3 Intensīvais režīms

Grīdas mitrā tīrīšana, Įaujot iedarboties tīrīšanas līdzekliem.

4 Sūkšanas režīms

Netīrumu škīdruma uzsūkšana.

5 Programmas izvēles slēdzis

6 Displejs

Simboli uz aparāta

	Baterijas kon-taktspraudnis
	Stiprināšanas punkts
	Sūkļa turētājs **
	Tīrā ūdens tvertnes pie-pildījuma līmenis 25%
	Stīpa suku nomaiņai
	Sūkšanas stieņa nolai-šanas svira
	Tīrā ūdens tvertnes iz-plūdes atvere
	Netīrā ūdens noteces šļūtene
	Transportēšanas šasija1: Transportēšana0: Ekspluatācija

** opcija

Pirms ekspluatācijas uzsākšanas

Izkraušana

→ Izskrūvējiet skrūves no paletes vidējā dēļa.
→ Nospiediet aparātu ar stumšanas roktu- ri uz leju un izvelciet vidējo dēli ārā.

→ Izņemiet priekšā un blakus riteņiem no-vietotos klučus.
→ Nospiediet aparātu ar stumšanas rokturi uz leju un stumiet uz priekšu līdz paletes malai.
→ Noceliet aparātu no paletes un nolieciet uz zemes.

Baterijas ievietošana

Ielieciet akumulatorus (skatīt "Kopšana un tehniskā apkope / Akumulatoru ievietošana un pieslēgšana").

Citu ražotāju akumulatoru izmantošana

Mēs iesakām izmantot mūsu akumulatorus, kā aprakstīts nodalā "Kopšana un tehniskā apkope/leteicamie akumulatori".

Akumulatora uzlāde

Norādījums:

Aparātam ir pilnīgas izlādēšanās aizsardzība, tas nozīmē, ka, sasniedzot vēl pieļaujamo minimālo kapacitātes daudzumu, tiek izslēgts suku motors un turbīna.

→ Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos.

⚠ BİSTAMI

Elektriskās strāvas trieciena risks. levēro-jiet aparāta datu plāksnītē norādīto tikla spriegumu un drošinātāju stiprumu.

Uzlādes process

Uzlādes laiks vidēji sasniedz apm. 10-15 stundas.

Uzlādes laikā ierīci nevar lietot.

⚠ BİSTAMI

Sprādzienbīstamība

Pirms uzlādētakumulatorus, kuriem nav nepieciešama īpaša apkope

Noņemiet netīrā ūdens tvertni (skatīt nodalu "Kopšana un tehniskā apkope/Apkopes darbi/Netīrā ūdens tvertnes noņemšana"). Tādējādi uzlādes laikā tiek novērsta bīstamu gāzu uzkrāšanās zem tvertnes.

IEVĚRĪBAI

Bojājuma risks. Netīriet aparātu arūdeni, kamēr ir nonemta tvertne.

→ Atvienojiet akumulatora kontaktu aparāta pusē.

IEVÉRÍBAI

Bojājumu risks!

• Nesavienojiet lādētāju ar akumulatora kontaktu aparāta pusē.
• Izmantojiet tikai iebūvētajam akumulatora tipam atbilstošu lādētāju:

Bateriju tips	Bateriju no-maina24 V	Lādēšanas ierīce
6 654-093.0 4	035-447.0 6 65	4-329.0
6 654-290.0 4	035-990.0 6 65	4-332.0

Norāde: Izlasiet lādētāja izgatavotāja sa- stādīto lietošanas pamācību un īpašu uz- manību pievērsiet drošības norādījumiem!

→ Savienojiet akumulatora kontaktu akumulatora pusē ar lādētāju.
→ lespraudiet lādētāja kontaktdakšu kontaktligzdā.
→ Uzlādes procesu veiciet atbilstoši norādī-jumiem lādētāja lietošanas instrukcijā.
→ Savienojiet akumulatora kontaktspraudni aparāta pusē ar akumulatora kontaktspraudni akumulatora pusē.

Baterijas, kurām nav nepieciešama īpaša apkope (mitrās baterijas)

⚠ BRĪDINĀJUMS

Kīmisko apdegumu bīstamība!

• Ja akumulators ir izlādējies, uzpildot ūdeni, var izplūst skābe.
• Rīkojoties ar akumulatora skābi, izman-tojiet aizsargbrilles un ievērojiet noteikumus, lai negūtu savainojumus un nesabojātu apgērbu.
• lespējami radušas skābes šlakatas uz ādas vai apgērba nekavējoties noskalojiet ar lielu daudzumu ūdens.

IEVÉRÍBAI

Bojājumu risks!

• Bateriju piepildišanai izmantojiet tikai destilētu vai atsālotu ūdeni (EN 50272-T3).
• Nelietojiet citus piemaisijumus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija.
• Akumulatorus aizvietojiet tikai ar tāda paša tipa akumulatoriem.

Sūkšanas stieņa montāža

→ Sūkšanas stieni iestipriniet sūkšanas stieņa piekarē tā, lai veidmetāla loksne atrastos pāri piekarei.
→ Pievelciet spārnuzgriežņus.

→ Uzspraudiet sūkšanas šlūteni.

Darbība

⚠BİSTAMI

Savainošanās risks!

Briesmu gadījumā atlaidiet drošības slēdzi/ braukšanas sviru.

Izejvielu iepildišana

saldūdens

→ Atveriet tīrā ūdens tvertnes aizslēgu.
→ lepildiet tīru ūdeni (maksimāli 60 °C) līdz uzpildīšanas uzgaļa apakšmalai.
→ Aizveriet tīrā ūdens tvertnes aizslēgu.

Mazgāšanas līdzekļi

⚠ BRĪDINĀJUMS

Bojājuma risks. Izmantojiet tikai ieteiktos tīrīšanas līdzekļus. Izmantojot citus tīrīšanas līdzekļus, lietotājs uzņemas atbildību par pa-augstinātu risku attiecībā uz ekspluatācijas drošību un nelaimes gadījumu briesmām. Izmantojiet tikai tos tīrīšanas līdzekļus, kuri nesatur škīdinātājus, sālsskābi un fluorūdeņraža skābi. levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Norādījums:

Neizmantojiet stipri putojošus tīrīšanas lī-dzeklus.

leteicamais tīrīšanas līdzeklis:

Lietošana Mazgāša-	nas līdzekļi
Visu ūdensizturīgo grīdu tīrī-šana to uzturēšanai	RM 746RM 780
Spīdošu virsmu (piem., granīts) tīrīšana to uzturēšanai	RM 755 es
Rūpnieciskās ražošanas grīdu tīrīšana to uzturēšanai un vispārīgā tīrīšana	RM 69 ASF
Smalkakmens flīžu tīrīšana to uzturēšanai un vispārīga tīrīšana	RM 753
Flīžu tīrīšana to uzturēšanai sanitārajā zonā	RM 751
Tīrīšana un dezinficēšana sanitārajā zonā	RM 732
Visu sārmizturīgo grīdu (piem., PVC) slāṇa noņemšana	RM 752
Linoleja grīdu slāṇa noņem-šana	RM 754

→ Pielejiet tīrīšanas līdzekli tīrā ūdens tvertnē.

Norādījums:

Ja ir tukša tīrā ūdens tvertne, tīrīšanas galviņa turpina darboties bez škīdruma padeves.

Üdens daudzuma iestatīšana

→ Ar regulēšanas pogu iestatiet ūdens daudzumu atbilstoši grīdas klājuma netīrības pakāpei.

Norādījums:

Pirmos tīrīšanas mēginājumus veiciet ar mazāku ūdens daudzumu. Pakāpeniski pa-lieliniet ūdens daudzumu, līdz tiek sa-sniegts vēlamais tīrīšanas rezultāts.

Sūkšanas stiena iestatīšana

leslips stāvoklis

Nosūkšanas rezultātu uzlabošanai uz flīžu virsmām sūkšanas stieni var pagriezt līdz pat 5° ieslīpā stāvoklī.

→ Atskrūvējiet spārnskrūvi.
→ Pagrieziet sūkšanas stieni.

Ja nav pietiekošs nosūkšanas rezultāts, var mainīt taisnā sūkšanas stiena slīpumu.

→ Pārregulējiet grozāmrokturi sūkšanas stieņa sasvēršanai.

Augstums

Regulējot augstumu, tiek ietekmēta sūkšanas mēlīšu locīšanās, saskaroties ar zemi.

→ Mēginiet regulēt augstuma regulēšanas grozāmrokturus, līdz ir panākts vislabā-kais sūkšanas rezultāts.

Tirišana

IEVÉRÍBAI

Risks sabojāt grīdas segumu. Nedarbiniet aparātu, stāvot uz vietas.

→ Transportēšanas šasijas pedāli pavērst uz leju.
→ Pagrieziet programmu izvēles slēdzi vēlamās tīrīšanas programmas pozīcijā.

Sūkšanas stieņa nolaišana

→ Izvelciet sviru un nospiediet uz leju; sūkšanas stienis nolaižas.

Norādījums:

– Lai tīrītu flīzētas grīdas, taisno sūkšanas stieni noregulējiet tā, lai tīrīšana ne-notiktu ar labo lenki pret šuvēm.
– Lai uzlabotu nosūkšanas rezultātu, ie-spējams noregulēt sūkšanas stieņa sānsveri un slīpumu (skat. "Sūkšanas stieņa iestalīšana").
– Ja netīrā ūdens tvertne ir pilna, pludiņš noslēdz iesūkšanas atveri un sūkšanas turbīna darbojas ar palielinātu apgrie- zienu skaitu. Šādā gadījumā izslēdziet sūkšanas funkciju un brauciet iztukšot netīrā ūdens tvertni.

Apturēšana un izslēgšana

→ Atlaidiet drošības slēdzi.
→ Programmu izvēles slēdzi iestatiet uz "Sūkšana".
→ Pabrauciet nedaudz uz priekšu un uz-sūciet atlikušo ūdens daudzumu.
→ Paceliet sūkšanas stieni.
→ Nepieciešamības gadījumā uzlādējiet bateriju.

Netīrā ūdens izlaišana

⚠ BRĪDINĀJUMS

levērojiet notekūdeņu attīrīšanas vietējos noteikumus.

→ Iznemiet noteces šlūteni no turētāja un ievietojiet piemērotā savākšanas iekār-tā.

→ Dozētāju saspiediet kopā vai salociet.

→ Atveriet dozētāja vāku.

→ Izlejiet netīro ūdeni - regulējiet ūdens daudzumu ar spiedienu vai salocīšanu.

→ Ar tīru ūdeni izskalojiet netīrā ūdens tvertni.

Tīrā ūdens izliešana

→ Noskrūvējiet tīrā ūdens tvertnes aizslē-gu.

Transportēšana

⚠BİSTAMI

Savainošanās risks! Aparātu iekraut un izkraut drīkst tikai kāpumos, kuru slīpums nepārsniedz maksimālo vērtību (skatīt "Teh-niskie dati"). Brauciet lēnām.

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot nemiet vērā aparāta svaru.

→ Pacelt transportēšanas šasijas pedāli.
→ Stumiet aparātu aiz stumšanas roktura.

→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot nemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠ BİSTAMI

Savainošanās risks! Pirms aparātam veicat jebkādus darbus, pagrieziet programmas izvēles slēdzi pozīcijā „OFF“ un atvienojiet lādētāja kontaktdakšu.

Atvienojiet akumulatora kontaktu no maši- nas.

→ Nolejiet un likvidējiet netīro ūdeni un atlikušo tīro ūdeni.

Apkopes grafiks

Pēc katras lietošanas

IEVĚRĪBAI

Bojājuma risks. Aparātu neapsmidziniet arūdeni un neizmantojiet agresīvus tīrīšanas līdzeklus.

→ Izlejiet netīro ūdeni.
→ Ar tīru ūdeni izskalojiet netīrā ūdens tvertni.
→ No ārpuses aparātu notīriet ar mitru lupatiņu, kas piesūcināta ar maigi sārmai-nu ūdeni.
→ Pārbaudiet sietu diega gabaliņu aizturēšanai, vajadzības gadījumā iztīriet to.
→ Notīriet sūkšanas mēlītes un pulēšanas mēlītes, pārbaudiet to nodilumu un vajadzības gadījumā nomainiet tās.
→ Pārbaudiet sukas nodilumu, nepieciešamības gadījumā nomainiet (skat. "Apkopes darbi").
→ Akumulatora uzlāde: Ja uzlādes stāvoklis ir zem 50%, akumulatora uzlādi veikt pilnībā un bez pārtraukuma. Ja uzlādes stāvoklis ir virs 50%, akumulatora uzlādi veikt tikai tad, ja nākamajā lietošanas reizē tiek patērēts pilns darbības laiks.

Ik nedēlu

→ Regulāri lietojot, akumulatoru nepieciešams vismaz vienreiz nedēļā uzlādēt pilnībā un bez pārtraukuma.

Reizi mēnesī

→ Pārbaudiet, vai nav oksidējušies akumulatora poli, vajadzības gadījumā notīriet. Pievērsiet uzmanību savienojuma kabeļu fiksācijai.
→ Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadījumā nomainiet tās.
→ Notīrīt sietu.
→ Ja ierīcē ir baterijas, kurām jāveic apko-pe, pārbaudiet elementu elektrolīta blī-vumu.
→ Ja ilgāku laiku netiek izmantota, ierīci novietot uzglabāšanai tikai ar pilnībā uzlādētu akumulatoru. Vismaz reizi mēnesī pilnībā uzlādēt akumulatoru.

Ik gadu

→ Ľaujiet klientu apkalpošanas dienestam veikt priekšrakstos noteikto pārbaudi.

Apkopes darbi

Sieta tirišana

→ Atveriet pārsegu.
→ Vāku griezt pulksteņa rādītāja virzienā un nonemt.
→ Izņemt zem tā esošo sietu un iztīrīt to.
→ levietot sietu.
→ Uzlikt vāku un noslēgt, griežot pretēji pulksteņa rādītāja virzienam
→ Aizveriet pārsegu.

Sūkšanas mēlīšu nomaiņa vai apgriešana

1 2 CHANGE LIP

1 Nodiluma atzīme 2 Sūkšanas mēlīte

Sūkšanas mēlītes ir jānomaina vai jāap-griež, ja tās ir nolietotas līdz nodiluma atzī-mei.

→ Nonemiet sūkšanas stieni.
→ Izskrūvējiet rokturus.

→ Iznemiet plastmasas detalas.
→ Izņemiet sūkšanas mēlītes.
→ lebīdiet jaunas vai otrādi apgrieztas sūkšanas mēlītes.
→ lebīdiet plastmasas detaļas.
→ leskrūvējiet rokturus un pievelciet.

Diskveida sukas nomaina

→ Nospiediet aparātu ar stumšanas rokturi uz leju, lai tiktu pacelta tīrīšanas galviņa.
→ Nospiediet suku nomaiñas pedāli uz leju, pārvarot pretestību.

→ Pavelciet aparātu atpakal, lai varētu pieklūt diskveida sukai.
→ Aparāta priekšā uz zemes nolieciet jau-nu diskveida suku.
→ Pabrauciet aparātu ar paceltu tīrīšanas galviņu virs jaunās diskveida sukas un nolaidiet tīrīšanas galviņu. Suka nofiksējas piedziņā.

Netirā üdens tvertnes nonemšana

→ Izlejiet netīro ūdeni.

→ Paceliet netīrā ūdens tvertni un pavirziet uz sāniem.

Akumulatori

Apejoties ar akumulatoriem, obligāti jāievē-ro sekojoši drošības norādījumi:

	levērot norādījumus uz akumulatora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā
	Valkāt aizsargbrilles
[ww35]	Nepielaist bērnus pie skābes un akumulatoriem
	Sprādzienbīstamība
	Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aizliegti
	Kīmisko apdegumu bīstamība
[26T4]	Pirmā palīdzība
	Brīdinājuma piezīme
	Utilizācija
[6Xkx]	Nemest akumulatoru atkritumu kas-tē
Pb

⚠BİSTAMI

Sprādzienbīstamība. Nelieciet uz akumulatora, tas nozīmē arī uz poliem un starpelementu savienotājiem instrumentus vai līdzīgus priekšmetus.

Savainojumu gūšanas risks. Nekad neļau- jiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

leteicamās baterijas

	Pasūtijuma Nr.	Tilpums [m^3]^*	Gaisa plūsma [m^3/h]^**
76 Ah - apkopenav nepieciešama	6 654-093.01)	1,82 0,73
80 Ah - nav nepieciešama īpaša apkope	6 654-290.01)	6,60 2,64
* Akumulatoru uzlādes telpas minimālais tilpums** Minimālā gaisa plūsma starp akumulatoru uzlādes telpu un apkārtējo vidi

Aparātam nepieciešami 2 akumulatori ^1 Pilnais komplekts (24 V/76 Ah) ar pieslē- guma kabeli, pasūt. Nr. 4.035-447.0

^2) Pilnais komplekts (24 V/80 Ah) ar pieslēguma kabeli, pasūt. Nr. 4.035-990.0

Baterijas ievietošana un pieslēgšana

→ Izlejiet netīro ūdeni.

→ Paceliet netīrā ūdens tvertni un pavir- ziet uz sāniem.

→ Atvienojiet baterijas kontaktspraudni.

→ ievietojiet akumulatoru aparātā, kā parādīts augstāk.
→ Attēlā parādītajā pusē starp akumulatoru un aparātu ievietojiet starpliku.

⚠UZMANĪBU

Veicot akumulatoru demontāžu un montāžu, mašina var klūt nestabila, tādēl raugiet, lai tiktu saglabāta stabilitāte.

→ Savienojiet polus ar komplektā iekļauto savienošanas kabeli.
→ Savienojiet klāt pievienoto pieslēguma kabeli ar vēl brīvajiem bateriju poliem (+) und (-).

IEVĚRĪBAI

Sajaucot vietām polus (plus un mīnus pols), tiek sabojāta vadības elektronika. levērojiet pareizu polaritāti.

→ Uzlieciet netīrā ūdens tvertni uz aparāta.

Norādījums:

Pirms ierīces lietošanas uzsākšanas uzlā-dējiet baterijas.

Skatīt nodalu "Akumulatoru uzlāde".

Bateriju demontāža

→ Programmu izvēles slēdzi iestatiet po-zīcijā "OFF".
→ Atvienojiet baterijas kontaktspraudni.
→ Paceliet netīrā ūdens tvertni un pavirziet uz sāniem.
→ Atvienojiet kabeli no baterijas negatīvā pola.
→ Atvienojiet atlikušos kabelus no baterijām.
→ Iznemiet atbalsta klucīšus vai putuplasta detalas.

⚠UZMAN ĪBU

Veicot akumulatoru demontāžu un montāžu, mašina var kļut nestabila, tādēl raugiet, lai tiktu saglabāta stabilitāte.

→ Iznemiet baterijas.

→ Izlietotās baterijas utilizējiet saskaņā ar spēkā esošajiem noteikumiem.

Apkopes ligums

Lai veicinātu aparāta drošu darbu, var noslēgt tehniskās apkopes līgumus ar pilnvarotu Kärcher realizācijas nodalu.

Aizsardzība pret aizsalšanu

Sala riska gadījumā:

→ Iztukšojiet tīrā un netīrā ūdens tvertnes.
→ Novietojiet aparātu pret salu aizsargātā telpā.

Traucējumi

⚠BİSTAMI

Savainošanās risks! Pirms aparātam veicat jebkādus darbus, pagrieziet programmas izvēles slēdzi pozīcijā „OFF“ un atvienojiet lādētāja kontaktdakšu.

Atvienojiet akumulatora kontaktu no mašīnas.

→ Nolejiet un likvidējiet netīro ūdeni un atlikušo tīro ūdeni.

Traucējumi ar indikāciju displejā

Displeja indikācija Novēršana
ERR B Pārbaudiet vai suku neblokē svešķermeņi, nepieciešamības gadījumā nonņemiet svešķermeņus.
ERR T Izsauciet klientu apkalpošanas dienestu
LOW BAT Uzlādējiet akumulatoru
ERR TEMP Įaut aparātam atdzist.
HANDS OFF	Atlaidiet drošības slēdzi un pagaidiet, līdz parādās darba stundas vai akumulatora uzlādes līmenis. Pēc tam atkal nospiediet drošības slēdzi.
ERR REL	Programmas izvēles slēdzi iestatiet uz "OFF", atlaidiet drošības slēdzi, pagaidiet 3 sekundes un atkal ieslēdziet.Ja problēma atkārtojas, sazinieties ar klientu apkalpošanas dienestu
ERR PWM Izsauciet klientu apkalpošanas dienestu

Traucējumi bez indikācijas displejā

Traucējums Novēršana
Aparātu nevar iedarbi-nāt	Iestatiet programmu izvēles slēdzi uz vēlamo programmu.
	Nospiediet drošības slēdzi.
	Pievienojiet akumulatora kontaktu.
	Pārbaudīt akumulatoru, pēc vajadzības uzlādēt.
	Pārbaudiet, vai ir pieslēgtas akumulatora spailes.
Nepietiekošs ūdens daudzums	Pārbaudiet tīrā ūdens daudzumu, nepieciešamības gadījumā piepildiet tvertni.
	Ar ūdens daudzuma regulēšanas pogu palieliniet ūdens daudzumu.
	Notīrīt sietu.
Nepietiekoša sūkšanas jauda.	Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadījumā nomai-niet tās.
	Pilna netīrā ūdens tvertne, apturiet aparātu un iztukšojiet netīrā ūdens tvertni
	Iztīriet šķiedru filtru.
	Notīriet sūkšanas mēlītes pie sūkšanas stieņa, nepieciešamības gadījumā nomainiet.
	Pārbaudiet, vai ir slēgts netīrā ūdens noteces šļūtenes vāks.
	Pārbaudiet sūkšanas stieņa iestatījumu.
	Pārbadiet vai šļūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet.
	Pārbadiet vai šļūtenes nav bojātas, nepieciešamības gadījumā nomainiet.
Nepietiekošs tīrīšanas rezultāts	Pārbadiet sukas nolietojumu, nepieciešamības gadījumā nomainiet.
Nevienmērīga sūkšanas turbīnas gaita	Notīriet pludiņu.
Suka negriežas	Pārbaudiet vai suku nebloķe svešķermeņi, nepieciešamības gadījumā noņemiet svešķermeņus.
	Ja ir nostrādājis elektronikas pārsprieguma slēdzis, pagrieziet programmu izvēles slēdzi uz "OFF", pēc tam no jauna iestatiet vajadzīgo programmu.
Vibrācijas tīrīšanas laikā	lespējams, ka jāizmanto mīkstāka suka.

Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu.

Pludina tirišana

→ Atveriet netīrā ūdens tvertnes vāku.

1 Pludina korpuss
2 Fiksācijas ākis
3 Pludinš

4 A p a k š d a ! a

→ Izvelciet pludiņa korpusu virzienā uz augšu.
→ Atbrīvojiet fiksācijas āki.
→ Iztīriet pludinų un apakšējo daļu.
→ Salieciet kopā pludina korpusu un ievietojiet aparātā.

Piederumi

Nosaukums Dalas Nr. Apraksts
Diskveida suka, balta (loti mīksta)	4 905-024.0	Jutīgu virsmu saudzīgai tīrīšanai.
Diskveida suka, dabiska (mīksta)	4 905-023.0	No dabīgas škiedras tīrīšanai un pulēšanai.
Diskveida suka, sarkana (vidēja, standar-ta)	4 905-022.0	Izmantošanai visos ierastajos tīrīšanas darbos.
Diskveida suka, melna	4 905-025.0	Noturīgiem netīrumiem un pamattīrīšanai. Tikai izturīgiem segumiem.
Uzliku škīvis	4 762-533.0	Tīrīšanai ar uzlikām. Ar ātri nomaināmo savienojumu un centrējošo sprūdratu.
Uzlika, sarkana (vidēji mīksta)	6 369-470.0	Visu grīdu tīrīšanai un pulēšanai.
Uzlika, zaļa (vidēji cieta)	6 369-472.0	Lotī netīru grīdu tīrīšanai un pamattīrīšanai.
Uzlika, balta 6 369-469.0 Grīdu pulēšana.
Uzlika, melna (cieta)	6 369-473.0	Noturīgiem netīrumiem un pamattīrīšanai.
Mikroškiedras uzlika	6 905-526.0	Smalkakmens flīžu tīrīšana to uzturēšanai un vispārīga tīrīšana
Uzlika, bēša (ar dabīgajiem sariem)	6 371-081.0	Cietu un elastīgu segumu pulēšanai un atsvaidzināšanai.
Dimanta uzlika, balta	6 371-256.0	Vispārējai tīrīšanai un uzkopšanai. Likvidē nelielus skrāpējumus un nodrošina tī-ru, zīdaini matētu virsmu.
Dimanta uzlika, dzeltena	6 371-257.0	Vispārējai tīrīšanai un uzkopšanai. Likvidē smalkus skrāpējumus un nodrošina vēl viendabīgāku un spīdīgāku virsmu.
Dimanta uzlika, zaļa	6 371-238.0	Ar īpaši spīdīgu slāni pārklātu grīdas segumu uzpulēšanai un mozaīku grīdu un dabīgā akmens virsmu ātrai pulēšanai.
Sūkšanas stienis, 850 mm, taisns	4 777-401.0
Sūkšanas stienis, 850 mm, liekts	4 777-411.0
Homebase Box komplekts	4 035-406.0
Sūkļa turētājs	9 753-023.0
Homebase adapters	5 035-488.0
Dubultāķis	6 980-077.0
Sūkļa klipsis 6 980-078.0
Pudeles ākis 6 980-080.0
Universālais ākis	4 070-075.0

Tehniskie dati

Jauda
Nominālais spriegums	V	24
Akumulatora kapacitāte	Ah(5h)	80/76
Vidējā uzņemšanas jauda	W	1100
Sūkšanas turbīnas nomi-nālā jauda	W	500
Suku piedziņas nominālā jauda	W	600
Sūkšana
Sūkšanas jauda, gaisa daudzums (maks.)	l/s	24
Sūkšanas jauda, zems-piediens (maks.)	kPa(mbar)	12 (120)
Tīrīšanas sukas
Sukas apgriezienu skaits	1/min	155
Suku diametrs	mm	430
Izmēri un svars
Teorētiskā jauda uz virs-mas vienību	m^2/h	1600
Maks. pieļaujamais kā-pums	%	2
Tīrā/netīrā ūdens tvertnes tilpums	l	25/25
Maks. ūdens temperatūra	°C	60
Apkārtējās vides tempe-ratūra	°C	5...40
Pašmasa (transporta svars)	kg	109(107)
Kopējais svars (darba ga-tavībā)	kg	137(135)
Akumulatora nodalījuma izmēri	mm	350 x 350
Saskaņā ar EN 60335-2-72 aprēķinātās vērtības.

Kopējā svārstību vērtība	m/s2	<2,5
Nenoteiktība K	m/s2	0,2
Skaṇas spiediena līmenis L_pA	dB(A)	66
Nenoteiktība K_pA	dB(A)	1
Skaṇas jaudas līmenis L_wA + nenoteiktība K_wA	dB(A)	81

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese-lības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas mazgāšanas iekārta

Padomi: 1.127-xxx

1.515-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

Piemērotās harmonizētās normas:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Izmantotie valsts standarti:

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un ori- ginâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.
