RCSI-24 - Ledo mašina Royal Catering - Nemokama naudojimo instrukcija

Produkto tipas	Profesionali minkštųjų ledų mašina
Modelis	RCSI-24
Prekės ženklas	Royal Catering
Elektros maitinimas	230 V ~ / 50 Hz
Nominali galia	2,14 kW
Gamybos talpa	33 L/h
Aušinimo rezervuaro talpa	2 x 6 L + 2 x 2 L (iš viso 16 L)
Šaldymo skystis	R290 (145 g) ir R600 (55 g)
Matmenys (I x G x A)	750 x 550 x 1360 mm
Neto svoris	134 kg
Apsaugos klasė	I
Aplinkos temperatūros diapazonas	10 iki 43 °C
Išankstinio aušinimo temperatūros diapazonas	0 iki 25 °C
Ekranas	LCD ekranas su piktogramomis ir porcijų skaitikliu
Pagrindinės funkcijos	Automatinis maišymas, plovimas, kietumo reguliavimas, išankstinis aušinimas, porcijų skaitiklis, budėjimo režimas
Išdavimo įrenginys	Dvigubas svirties dozatorius
Maistui tinkamos medžiagos	Nuimamos dalys iš nerūdijančio plieno ir maistinio plastiko
Priežiūra ir valymas	Integruotas plovimo ciklas; rankinis dalių valymas maistiniu plovikliu; tarpiklių tepimas
Saugumas	Apsauga nuo viršįtampių, automatinis užraktas, avarinis sustabdymas, degus šaltnešis R290 (atsargumo priemonės)
Atsarginės dalys ir remontas	Sandarinimo tarpikliai, žiedai, variklis, PC plokštė, diržas, dozatorius; remontą atlieka įgaliotas specialistas

Dažnai užduodami klausimai - RCSI-24 Royal Catering

Kaip išvalyti RCSI-24 mašiną?

Užpildykite vandens rezervuarą, paspauskite WASH mygtuką mažiausiai 3 minutėms, išpilkite per svirtį, pakartokite 2–3 kartus. Išvalykite stūmoklį ir tarpiklius maistiniu plovikliu. Vandens temperatūra žemesnė nei 40 °C.

Koks šaldymo skystis naudojamas RCSI-24?

RCSI-24 naudoja R290 (145 g) ir R600 (55 g) mišinį. R290 yra degios dujos; bet kokį įsikišimą turi atlikti profesionalas.

Kaip sureguliuoti ledų kietumą?

Palaikykite nuspaustą SUB arba ADD mygtuką 5 sekundes, kad patektumėte į nustatymo režimą. Naudokite mygtukus reikšmei reguliuoti nuo 2,0 iki 6,0 (kuo didesnė reikšmė, tuo kietesni ledai).

Ką reiškia klaidos kodas CCC?

CCC kodas rodomas, jei rankena nuspausta ilgiau nei minutę. Atjunkite mašiną, pastumkite rankeną atgal, tada vėl paleiskite.

Ar galiu palikti mašiną įjungtą visą naktį su ledais?

Taip, įjunkite IŠANKSTINIO AUŠINIMO režimą (mygtukas SET/PRECool), kad ledai išliktų šalti. Sumažinkite kietumą ir palikite AUTO bei išankstinio aušinimo funkcijas aktyvias.

Kokia RCSI-24 gamybos talpa?

Mašina pagamina iki 33 litrų minkštųjų ledų per valandą, su dviem 6 L aušinimo rezervuarais ir dviem 2 L talpyklomis.

Kaip atstatyti porcijų skaitiklį?

Vienu metu palaikykite nuspaustus SUB ir ADD mygtukus 5 sekundes, tada paspauskite vieną iš jų 5 sekundes, kad atstatytumėte skaitiklį į nulį.

Ką daryti, jei ledai per minkšti?

Patikrinkite mišinio sudėtį (cukraus kiekis > 13 %) ir padidinkite kietumo nustatymą. Jei variklis įkaista, gali būti trumpasis jungimas; kreipkitės į techninės priežiūros tarnybą.

Ar RCSI-24 turi išankstinį aušinimą?

Taip, modelis RCSI-24 turi išankstinio aušinimo funkciją, reguliuojamą nuo 0 iki 25 °C. Ji leidžia palaikyti mišinį šaltą jo nemaišant.

Kokie yra mašinos matmenys ir svoris?

Matmenys: 750 x 550 x 1360 mm (I x G x A). Svoris: 134 kg. Sumontuokite ant lygaus paviršiaus, palikdami ne mažiau kaip 30 cm laisvos vietos iš kiekvienos pusės ventiliacijai.

NAUDOJIMO INSTRUKCIJA RCSI-24 Royal Catering

Šis naudotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus naudotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su naudotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametras specifikacja	Parametras verté
Produktov pavadinimas	MINKŠČIÜ LEDÜ MAŠINÉ
Modelis	RCSI-16	RCSI-17
Maitinimo jtampa [VAC] / dažnis [Hz]	230~/50
Nominali galia [kW]	1,15	1,29
Apsaugas klase	aš
Našumas (pralaidumas) [l/h]	15
Šaltnešio tipas / jkrova [g]	290/145 RUB	290/145 RUB 600/55 RUB
Šaldymo déžës matmenys [mm]	300x240x150
Šaldtuvo talpa [L]	10 + 1.8
Išankstinio ausinimo temperatūros diapazonas [°C]	jokios 0-25
Aplinkos temperatūros diapazonas [°C]	10-43
Matmenys (plotis x gylis x aukštis) [mm]	495 x 700 x 685 545 x 705 x 875
Svoris [kg]	72	86
Parametras specifikacija	Parametras verté
Produktovapadinimas	MINKŠČIÜ LEDÜ MAŠINÉ
Modelis	RCSI-18	RCSI-24
Maitinimo jtampa [VAC] / dažnis [Hz]	230~/50
Nominali galia [kW]	1,64	2,14
Apsaugos klasè	aš
Našumas (pralaidumas) [I/h]	23	33
Šaltnešio tipas / jkrova [g]	290/145 RUB 600/55 RUB
Šaldymo déžës matmenys [mm]	300x150x150
Šaldtuvo talpa [L]	(6)x2 + (1,8)x2	(6)x2 + (2)x2
Išankstinio aušinimo temperatūros diapazonas [°C]	0-25
Aplinkos temperatūros diapazonas [°C]	10-43
Matmenys (plotis x gylis x aukštis) [mm]	545 x 680 x 975 75	0 x 550 x 1360
Svoris [kg]	112	134

1. Bendra apžvalga

Šis vadovas skirtas padėti jums saugiai ir patikimai naudoti. Gaminys suprojektuotas ir pagamintas griežtai laikantis techninių specifikacijų, naudojant naujausias technologijas ir komponentus bei išlaikant aukščiausius kokybės standartus.

ATIDŽIAI PERSKAITYKITE VADOVĄ IR SUPRASKITE JĮ PRIEŠ NAUDODAMI.

Norėdami užtikrinti ilgą ir patikimą gaminio veikimą, eksploatuokite ir prižiūrėkite jį teisingai ir griežtai laikydamiesi šio vadovo. Techniniai duomenys ir specifikacijos šiame vadove yra atnaujinti. Gamintojas pasilieka teisę atlikti pakeitimus kokybės gerinimo tikslais. Atsižvelgiant į technologijų pažangą ir triukšmo mažinimo galimybes, gaminys suprojektuotas ir pagamintas taip, kad triukšmo keliama rizika būtų kiek įmanoma sumažinta.

Simbolių paaiškinimas

CE	Gaminys atitinka atitinkamç saugos standartç reikalavimus.
	Prieš naudodami perskaitykite vadovç.
	Perdirbamas produktas.
	ATSARGIAI! arba İSPÊJIMAS! arba ATMINKITE! nurodo konkretu nurodymà. Bendras İspèjamasis发明专利s.
	ATSARGIAI! Elektros smūgio pavojus!
	Naudoti tik patalpose.

PASTABA!

Šiame vadove pateikti skaičiai yra tik iliustraciniai ir kai

kuriomis detalėmis gali skirtis nuo tikrosios gaminio išvaizdos.

Originali vadovo versija yra vokiečių kalba. Versijos kitomis kalbomis yra vertimai iš vokiečių kalbos.

ATSARGIAI! Perskaitykite visus saugos įspėjimus ir instrukcijas. Įspėjimų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) rimtus sužalojimus arba mirtį.

Įspėjimuose ir instrukcijose esantis terminas „prietaisas“ arba „produktas“ reiškia MINKŠTĄ LEDŲ MAŠINĄ.

2.1. Elektros sauga

a) Prietaiso maitinimo laido kištukas turi tikti į elektros lizdą. Jokiu būdu nemodifikuokite kištuko. Originalūs maitinimo laido kištukai ir atitinkami maitinimo lizdai sumažina elektros smūgio riziką. b) Nelieskite įžemintų objektų, pvz., vamzdynų, radiatorių, šildytuvų ir šaldytuvų. Jei jūsų kūnas yra įžemintas ir liečiate prietaisą, veikiamą tiesioginio lietaus, šlapios grindys arba veikiant drėgnoje aplinkoje, padidėja elektros smūgio rizika. Jei į prietaisą prasiskverbia vanduo, padidėja prietaiso sugadinimo ir elektros smūgio pavojus. c) Nenaudokite maitinimo laido jokiu nenumatytu būdu. Niekada nenaudokite jo prietaisui nešti arba ištraukti kištuką iš elektros lizdo. Laikykite maitinimo laidą toliau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką. d) Jei negalite išvengti prietaiso naudojimo drėgnoje aplinkoje, naudokite liekamosios srovės įtaisą (RCD), kad prijungtumėte prietaisą prie elektros tinklo. RCD naudojimas sumažina elektros smūgio riziką. e) Nenaudokite prietaiso, jei maitinimo laidas yra pažeistas arba yra nusidėvėjimo požymių. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo techninė tarnyba. f) Kad išvengtumėte elektros smūgio, nemerkite maitinimo laido, jo kištuko ar paties prietaiso į vandenį ar kitą skystį. Nenaudokite prietaiso ant šlapių paviršių.

2.2. Darbo vietos sauga

a) Laikykite darbo vietą tvarkingą ir gerai apšviestą. Sutrikimas arba prastas apšvietimas gali sukelti nelaimingų atsitikimų. Būkite atsargūs, stebėkite, ką darote, ir vadovaukitės sveiku protu dirbdami su prietaisu. b) Jei prietaisas sugenda ar veikia netinkamai, nedelsdami jį išjunkite ir praneškite apie įvykį įgaliotam personalui. c) Jei abejojate, ar prietaisas veikia, susisiekite su gamintojo technine tarnyba. d) Prietaiso remontą gali atlikti tik gamintojo servisas. Nebandykite taisyti gaminio patys! e) Užsidegimo ar gaisro atveju sausus miltelinius arba CO2 gesintuvus naudokite tik prietaiso gaisrui nuslopinti, jei įtampa yra elektros įtampa. f) Vaikai ar pašaliniai asmenys į darbo vietą neįleidžiami. g) Reguliariai tikrinkite saugos įspėjamųjų lipdukų būklę. Pakeiskite juos, jei jie neįskaitomi. h) Išsaugokite šį vadovą ateičiai. Jei gaminys turi būti perduotas trečiajai šaliai, perduokite jį kartu su šiuo naudotojo vadovu. i) Pakuotės komponentus ir mažas montavimo dalis laikykite vaikams nepasiekiamoje vietoje.

Prisimink! Dirbdami su šiuo gaminiu saugokite vaikus ir kitus pašalinius asmenis.

2.3. Asmeninis saugumas

a) Nenaudokite prietaiso, jei esate pavargę, sergate arba esate apsvaigę nuo alkoholio, narkotikų ar vaistų, kurie gali labai pabloginti jūsų gebėjimą valdyti prietaisą. b) Produktas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių protiniai, jutiminiai ar intelektiniai pajėgumai yra riboti arba neturintiems patirties ir (arba) žinių, nebent jie būtų prižiūrimi už jų saugą atsakingo asmens arba atsakingo asmens nurodymu, kaip valdyti gaminį. c) Prietaisą gali naudoti tik asmenys, kurie yra fiziškai pasirengę, gali dirbti su prietaisu ir yra tinkamai apmokyti, perskaitę vadovą ir yra apmokyti sveikatos ir saugos klausimais. d) Kad išvengtumėte atsitiktinio prietaiso veikimo, prieš prijungdami prietaisą prie maitinimo tinklo įsitikinkite, kad maitinimo jungiklis yra IŠJUNGTAS. e) Prietaisas nėra žaislas. Vaikus reikia prižiūrėti, kad jie su juo nežaistų.

a) Nenaudokite prietaiso, jei maitinimo jungiklis neveikia tinkamai (neįsijungia ir neišsijungia). Prietaisai, kurių negalima valdyti maitinimo jungikliais, yra pavojingi, neturi būti naudojami ir turi būti remontuojami. b) Prieš reguliuodami, keisdami priedus arba laikydami prietaisą, atjunkite jį nuo elektros tinklo. Ši saugos priemonė sumažina atsitiktinio veikimo riziką. c) Nenaudojamus prietaisus laikykite vaikams ir visiems, kurie nėra susipažinę su prietaisu ar šia instrukcija, nepasiekiamoje vietoje. Prietaisai yra pavojingi nepatyrusių naudotojų rankose. d) Laikykite gaminį geros būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra apskritai akivaizdžių pažeidimų ar kokių nors judančių dalių (patikrinkite, ar dalyse ir komponentuose nėra įtrūkimų ar kitų žalų, kurios gali turėti įtakos saugiam gaminio veikimui). Jei gaminys pažeistas, prieš naudodami jį pataisykite. e) Produktą laikykite vaikams nepasiekiamoje vietoje. f) Gaminį taisyti ir prižiūrėti turi kvalifikuotas personalas, naudodamas tik originalias atsargines dalis. Tai užtikrins saugų gaminio veikimą. g) Norėdami užtikrinti suprojektuotą gaminio veikimo vientisumą, nenuimkite gamykloje sumontuotų dangčių ir neatlaisvinkite varžtų. h) Gabendami ir tvarkydami prietaisą iš sandėliavimo į naudojimo vietą, laikykitės sveikatos ir saugos taisyklių, taikomų darbui rankiniu būdu, galiojančių šalyje, kurioje naudojamas prietaisas. i) Nestabdykite prietaiso su dideliais kroviniais. Tai gali perkaisti pavaros elementus ir sugadinti prietaisą.

j) Reguliariai valykite prietaisą, kad išvengtumėte nuolatinių nešvarumų. k) Prietaisas nėra žaislas. Vaikai negali valyti ir prižiūrėti be suaugusiųjų priežiūros. l) Niekada nebandykite sugadinti prietaiso, kad pakeistumėte jo parametrus ar struktūrą. m) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių. n) Neuždenkite prietaiso ventiliacijos angų! o) Atsargiai! Po valymo nepalikite vandens šiukšliadėžėje. Priešingu atveju gali susidaryti ledas, dėl kurio variklis užges ir suges. p) Šį prietaisą naudokite, tvarkykite ir transportuokite tik vertikaliai. Nepakreipkite prietaiso į šoną daugiau nei 45°. q) Jokiuose šio prietaiso skyriuose nenaudokite jokių elektros prietaisų, kurių gamintojas nenumatė. r) Nenaudokite jokių mechaninių įrankių, kad pašalintumėte ledą iš šaldymo kameros vidaus, ar kitų padargų, prietaisų ar cheminių medžiagų, kad pagreitintumėte atitirpimą. s) Kai prietaisas bus pristatytas į paskirties vietą ir prieš įjungdami jį į elektros tinklą, palikite jį vertikalų 24 valandas, kol viduje esantis šaltnešis taps stabilus. t) Prijunkite maitinimo laido kištuką tiesiai į maitinimo lizdą. Nejunkite prie maitinimo tinklo per ilginamuosius laidus. u) ATSARGIAI! R290 šaltnešis yra degios ir sprogios dujos. Šio prietaiso techninę priežiūrą gali atlikti tik kvalifikuoti specialistai!

ATSARGIAI! Nors prietaisas buvo sukurtas taip, kad būtų saugus ir jam buvo suteikta atitinkama apsauga, nepaisant papildomų saugos priemonių naudojimo, jo veikimo metu išlieka nedidelė nelaimingų atsitikimų ar sužalojimų rizika. Naudojant gaminį patartina būti atsargiems ir sveiku protu.

3. Naudojimosi taisyklės

Šis prietaisas skirtas ledams gaminti iš tinkamai paruoštos produktų partijos. Vartotojas atsako už bet kokią žalą, atsiradusią dėl naudojimo ne pagal paskirtį.

3.1. Prietaiso apžvalga

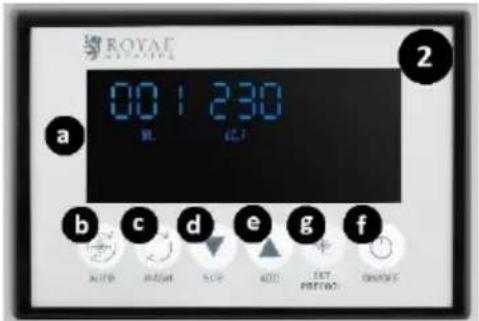

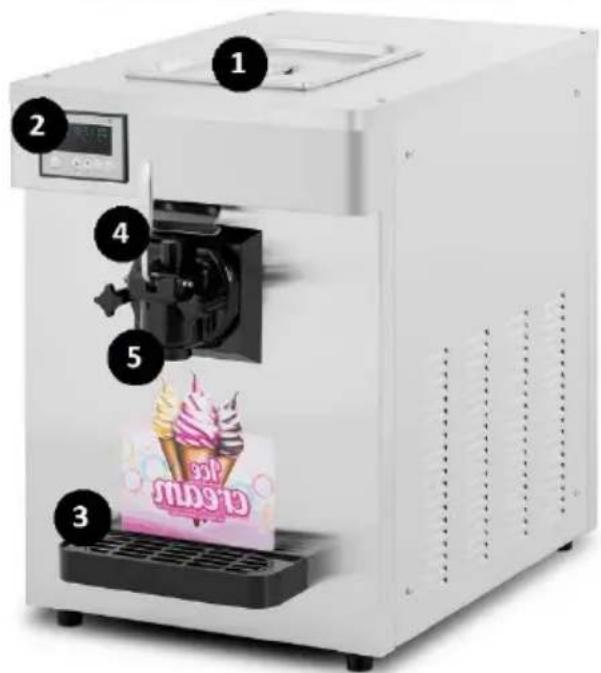

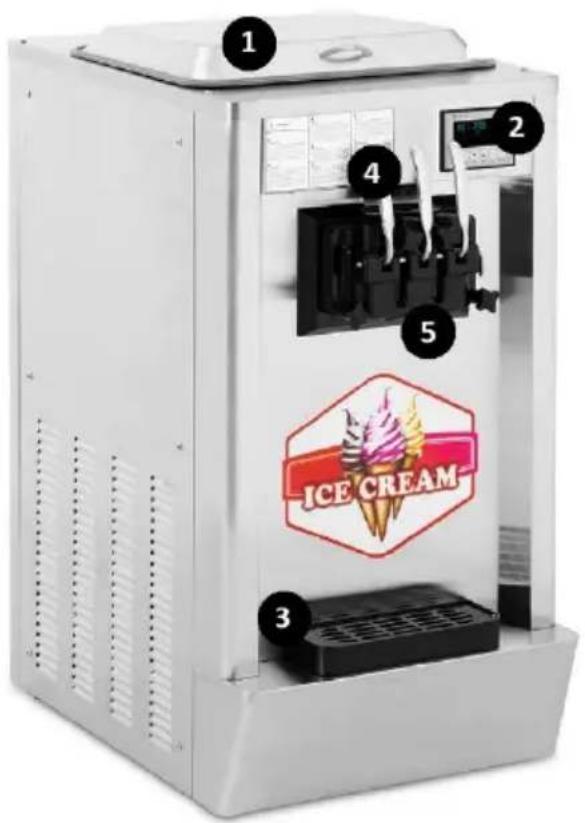

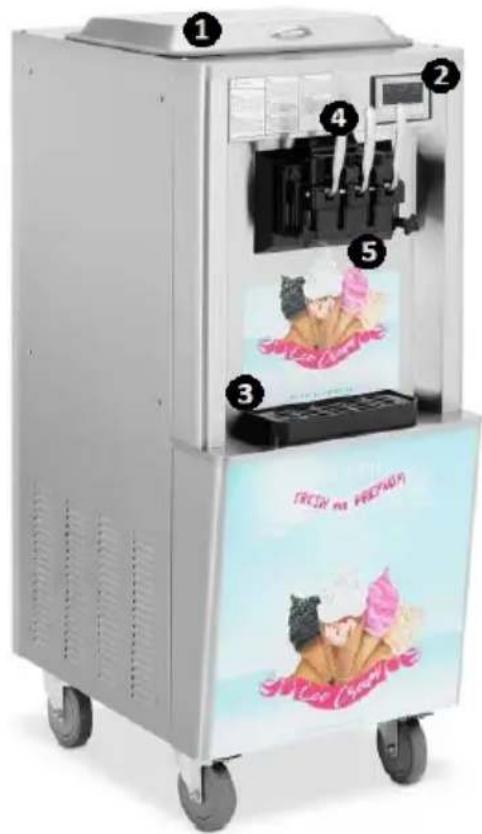

1 - Šaldytuvo dėžės dangtis 2 - Valdymo skydelis: a) LCD ekranas b) Įvesties paketinio apdorojimo įjungimo / išjungimo klavišas ("AUTO") c) Šaldytuvo skyriaus plovimo įjungimo/išjungimo mygtukas ("WASH") d) Partijos storio mažinimo klavišas ("SUB")

e) Partijos storio didinimo klavišas ("PRIDĖTI") f) Maitinimo jungiklis ("ON/OFF") g) Partijos išankstinio aušinimo / aušinimo lygio nustatymo mygtukas ("SET/PRECOOLING") (modelyje RCSI-17 / RCSI-18) 3 - Nuvarvėjimo padėklas 4 - Dozatoriaus rankena 5 - Dozatorius

3.2. Pasiruošimas operacijai

PRIETAISO NUSTATYMAS

Aplinkos temperatūra eksploatavimo vietoje turi būti +10 - +43°C. Prietaisą pastatykite ten, kur užtikrinama gera oro cirkuliacija. Palaikykite mažiausiai 50 cm atstumą nuo visų prietaiso pusių. Prietaisą laikykite toliau nuo karštų paviršių. Prietaisą visada naudokite ant lygaus, tvirto, švaraus, ugniai atsparaus ir sauso paviršiaus, vaikams ir asmenims, kurių protiniai, jutiminiai ir intelektualiniai gebėjimai yra riboti. Prietaisą pastatykite taip, kad bet kuriuo metu būtų galima pasiekti maitinimo kištuką. Įsitikinkite, kad maitinimo tinklo galia atitinka duomenis, nurodytus duomenų lentelėje!

Prieš naudodami pirmą kartą, išardykite visus elementus ir nuplaukite.

PRIETAISO MONTAVIMAS

A modelis RCSI-16/RCSI-17 B - RCSI-18 modelis C - čia patepkite lubrikantu 6 - Šaldymo kamera 7 - Maišytuvas 8 - Šaldymo skyriaus apsauginio tarpiklio 9 - Šaldymo skyriaus apsauga 10 - Vožtuvo kotas 11 - Vožtuvo koto sandarinimo žiedai

12 - svirtis 13 - Smeigtukas 14 - Tvirtinimo detalės 15 - Dozatoriaus tarpiklis 16 - Dozatoriaus dangtelis 17 - Koto sandarinimo žiedas, vidutinio dydžio 18 - vidurio koto tarpiklis (modelis RCSI-18)

a) Sumontuokite maišytuvą (7) šaldymo kameros (6) viduje. b) Įdėkite šaldymo skyriaus apsauginės dalies tarpiklį (8) į kameros apsauginį sluoksnį (9). c) Uždėkite tam skirtus sandarinimo žiedus (17 - 11x2 dydis) ant vožtuvo koto (10). d) ATSARGIAI! RCSI-18 modeliui: uždėkite tam skirtą tarpiklį (18) ant vožtuvo vidurio. e) Sulygiuokite gautą mazgą su anga, esančia šaldymo skyriaus apsauginio skydo angoje (9), ir įstatykite agregatą į angą. f) Įstatykite dozatoriaus svirtis (12), įstatydami jas į vožtuvo koto (10) angas. Pritvirtinkite agregatą kaiščiu (13). g) ATSARGIAI! Modeliui RCSI-16/RCSI-17: įdėkite dozatoriaus tarpiklį (15). Atlikite tai nuimdami dozatoriaus dangtelį (16), pasukdami jį pagal laikrodžio rodyklę, kad atsiskirtų. Įdėkite tarpiklį (15) atskirtos dalies viduje. Iš naujo sumontuokite atskirtas dalis.

h) Pritvirtinkite gautą mazgą prie priekinio prietaiso skydelio. Padarykite tai įkišdami integruotus nustatymo kaiščius per angas šaldymo skyriaus apsauginiame skydelyje (9). Pritvirtinkite komplekte esančiais tvirtinimo elementais (14).

i) Įstatykite lašėjimo padėklą įstumdami jį į talpyklą, esančią po dozatoriaus grupe.

j) Išmontavimas atliekamas atvirkštine surinkimo tvarka.

3.3. Prietaiso valdymas

Prieš naudodami šį prietaisą, patikrinkite, ar tinkamai atliktas montavimo procesas, ir prijunkite maitinimo laido kištuką į elektros lizdą. Peržiūrėkite prietaiso parametrus ir funkcijas. Įjunkite prietaisą ir nustatykite norimus parametrus, kaip aprašyta toliau. Įjunkite prietaisą įjungdami maitinimo jungiklį (f). Baigę išjunkite maitinimo jungiklį (f) ir atjunkite prietaisą nuo elektros tinklo.

3.3.1. PRIETAISO KOMPONENTŲ VALYMAS

Prieš naudodami prietaisą ir baigdami darbą, visada išvalykite šaldymo dėžę, šaldymo kamerą ir jos dalis. Procedūra:

a) Užpildykite šaldymo dėžę (1) vandeniu. b) Valdymo skydelyje paspauskite šaldymo kameros plovimo įjungimo/išjungimo mygtuką („WASH"). LCD rodo maišytuvo veikimo piktogramą (I). Prietaisas trumpai pypsi. c) Norint atlikti tinkamą valymo ciklą, reikia mažiausiai 3 minučių. d) Baigę valyti, išjunkite valymo režimą, įjungdami šaldymo kameros plovimo įjungimo/išjungimo mygtuką („WASH"). e) Ištuštinkite prietaisą paspausdami dozatoriaus svirtį (-es) (12). f) Pakartokite aukščiau nurodytus valymo veiksmus 2-3 kartus. g) Išvalykite stumoklį.

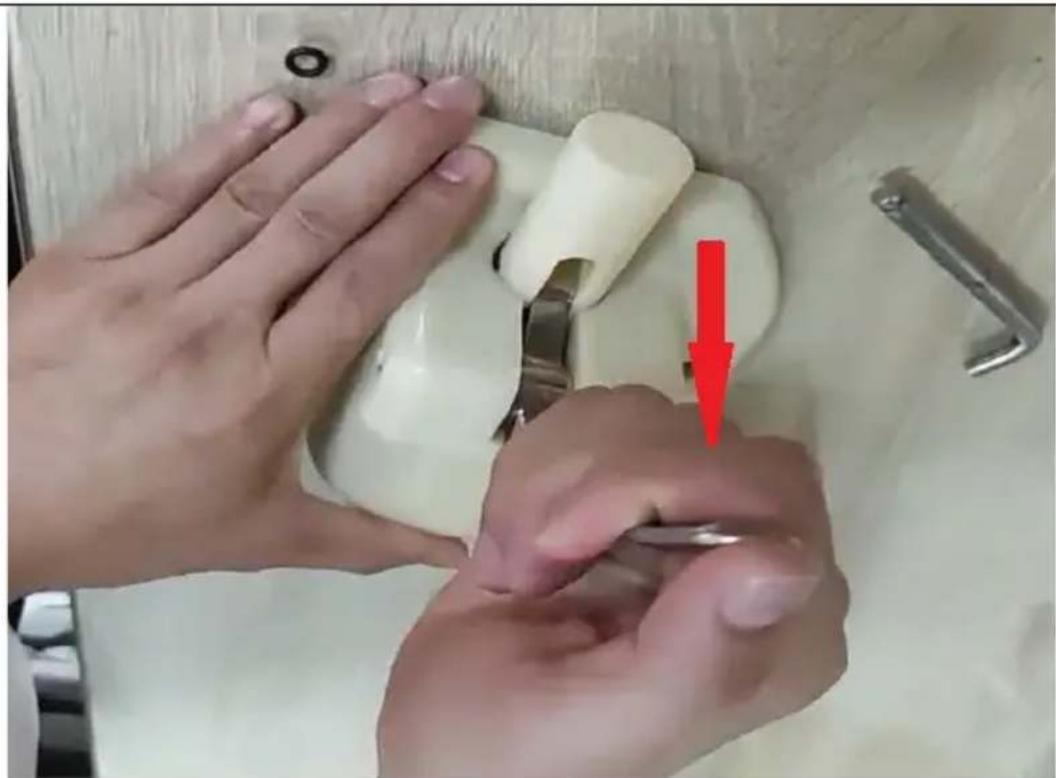

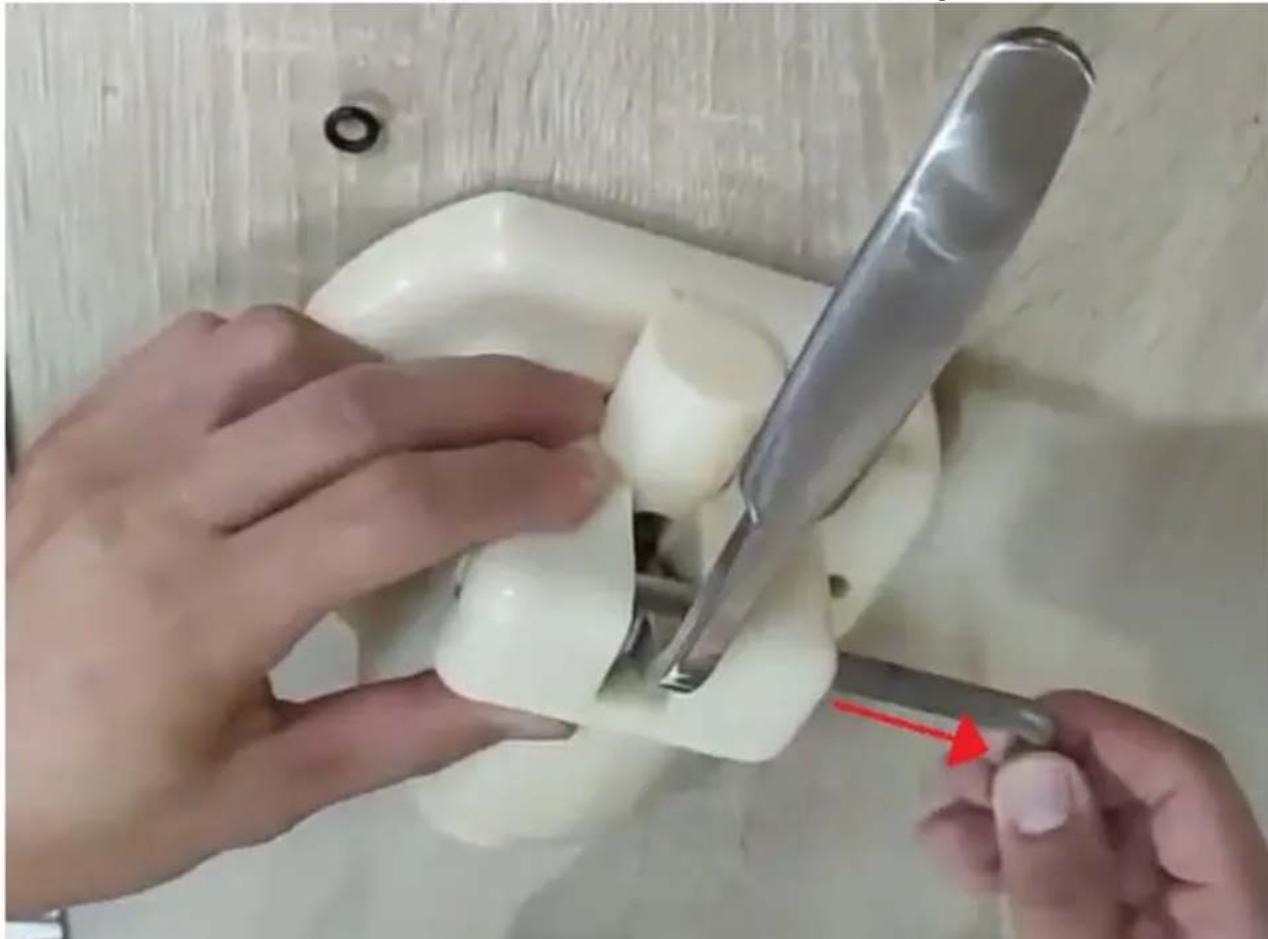

1. Nuimkite koto sandarinimo žiedą. 2. Patraukite kaištį.

3. Patraukite svirtį žemyn ir nuimkite.

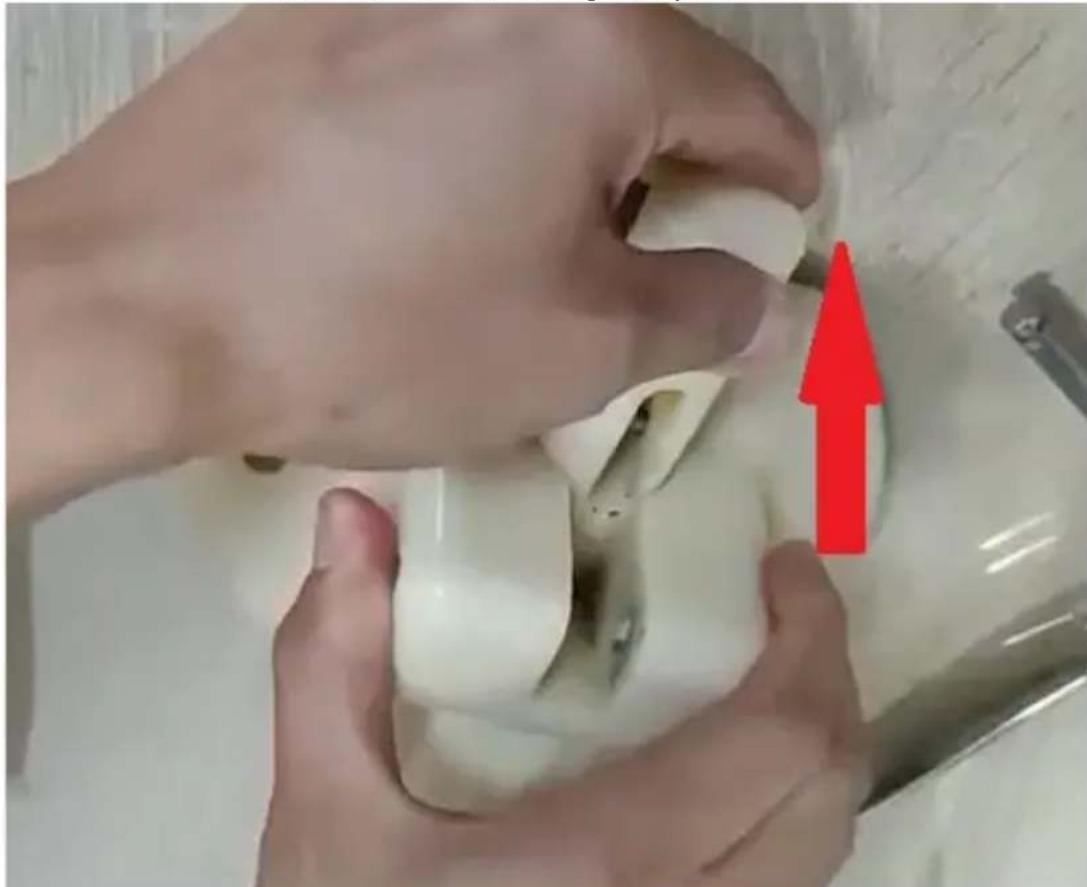

1. Norėdami išvalyti, patraukite stumoklį į viršų.
2. Išvalykite stumoklį specialiu maistui patvirtintu plovikliu.
3. Prieš surinkimą įpilkite maistinių tepalų.
4. Surinkimas atvirkštine tvarka.

h) Nuimkite šaldymo skyriaus apsaugą (9) ir maišytuvą (7). i) Šaldytuvo skyriaus apsaugines dalis nuvalykite specialiu maistui tinkamu plovikliu. j) ATSARGIAI! Vandens arba specialiai maistui skirto ploviklio temperatūra turi būti ne aukštesnė kaip 40°C. Priešingu atveju kils įrenginio gedimo pavojus. k) Dalims išdžiūvus, sutepkite slydimo stiebo paviršius specialiu maistui tinkamu tepalu (žr. PRIETAISO MONTAVIMAS, C punktas). l) Surinkite prietaisą iš naujo. Kai baigsite, prietaisą galima vėl naudoti.

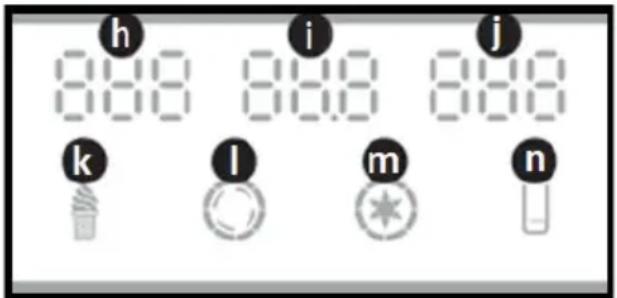

3.3.2. LCD piktogramos

„h-NE“ – dozuojamas ledų kugelis; „HARD“ – ledų kugio storio lygis; „AC.V“ – maitinimo įtampa; „TEMPERTURA“ – ledų masės temperatūra (modelis RCSI-17/ RCSI-18)

k - „LEDAI“ - piktograma rodo, kad ledų partija plakama arba paruošta dozuoti: mirksi - plakama ledų partija; pastoviai įjungta - ledų partija suplakama ir paruošta dozuoti

l - „CURN“ - piktograma užsidega, kai maišyklė (varomasis blokas) veikia. m - „PRECOOL“ - piktograma užsidega, kai veikia išankstinis aušinimas / prietaisas palaiko partiją šaltą (modelis RCSI-17/RCSI-18). n - „LYGIS“ - piktograma užsidega, kai šaldymo dėžėje yra mažai partijos

3.3.3. BUVIMO REŽIMAS

Kai prietaisas įjungtas į elektros tinklą ir įjungtas maitinimo jungikliu (f), jis veikia budėjimo režimu. Prietaisas trumpai pypsi. LCD rodo šias indikacijas:

a) „NE.“ - skaitmenys rodo išpilstytų ledų kūgių skaičių. b) „AC.V“ - srovės maitinimo įtampa. c) „TEMPERATŪRA“ - ledų masės temperatūra (modelis RCSI-17/RCSI-18). d) „LYGIS“ - piktograma užsidega, kai šaldymo dėžėje yra mažai partijos

3.3.4. LEDŲ TYRIMO (KIETUMO) NUSTATYMAI

Galutinis ledų masės storio nustatymas buvo nustatytas gamykloje. Jei reikia, galite pakeisti nustatymą, kad jis atitiktų jūsų ledų receptą. Procedūra:

a) Paspauskite ir 5 sekundes palaikykite reikiamą klavišą: mygtuką „SUB“, kad sumažintumėte ledų partijos storį, arba mygtuką „ADD“, kad padidintumėte storį. Prietaiso valdymo plokštė pereina į nustatymo režimą. b) Skystųjų kristalų ekranas perjungs parametrus.

c) Paspauskite bet kurį iš abiejų klavišų, kad sumažintumėte / padidintumėte ledų masės storį (d / e). d) Nustatymas keičiamas 0,1 žingsniais. Storis gali būti reguliuojamas 2,0 ir 6,0 ribose. e) Įvedę storio nustatymą, palaukite, kol prietaisas jį išsaugos atmintyje ir LCD ekrane parodys pagrindinius rodmenis.

3.3.5. IŠANKSTINIO AUŠINIMO TEMPERATŪROS NUSTATYMAI

a) ATSARGIAI! Išankstinio aušinimo režimas palaikomas RCSI-17/RCSI-18 modelyje. Šaldymo sistemai galima pasirinkti du temperatūros slenksčius. Pirmiausia sukonfigūruojamas žemos temperatūros slenkstis, o po to - aukštos temperatūros slenkstis. b) ATSARGIAI! Kai prietaisas veikimo metu pasiekia žemos temperatūros slenkstį, šaldymo sistema sustos. c) ATSARGIAI! Kai prietaisas pasieks aukštą temperatūros slenkstį, šaldymo sistema vėl įsijungs. d) Pradėkite išankstinį aušinimą. Padarykite tai paspausdami ir palaikydami partijos išankstinio aušinimo / vėsinimo lygio pasirinkimo mygtuką (g) maždaug 5 sekundes. e) Valdymo sistema pereina į žemos temperatūros slenksčio nustatymo režimą. Nustatymą galima reguliuoti bet kur 0-10°C. f) Skystųjų kristalų ekranas nuskaito esamą išankstinio aušinimo žemos temperatūros slenksčio nustatymą. g) Pakeiskite temperatūros nustatymą paspausdami „SUB“ arba „ADD“ mygtukus (d / e). h) ATSARGIAI! Vartotojas gali įvesti nustatymą 1°C žingsniais.

i) Įvedę nustatymus palaukite, kol prietaisas juos išsaugos atmintyje ir LCD ekrane parodys pagrindinius rodmenis. j) Padarykite tai paspausdami ir palaikydami partijos išankstinio aušinimo / vėsinimo lygio pasirinkimo mygtuką (g) maždaug 5 sekundes. k) Valdymo sistema pereina į aukštos temperatūros slenksčio nustatymo režimą. Nustatymą galima reguliuoti bet kur 12 - 25°C. l) Įveskite nustatymą pakartodami (e) veiksmą šiame skyriuje.

3.3.6. IŠDUOTO LEDŲ KŪGELIO SKAITIKLIO NUSTATYMAS IŠ NAUJO

a) ATSARGIAI! Per dažnai nustacius skaitiklį iš naujo, gali sugesti prietaiso elektros grandinė. b) Norėdami parodyti išpilstyto ledų skaitiklio rodmenis, vienu metu paspauskite ir palaikykite nuspaudę mygtukus „SUB“ ir „ADD“ (d/e) maždaug 5 sekundes. c) Dabar paspauskite ir 5 sekundes palaikykite mygtuką „SUB“ (d) arba „ADD“ (e). Skaitiklis atstatomas į nulį.

3.3.7. PRIETAISO EKSPLOATACIJA

a) Užpildykite šaldymo dėžę paruošta produkto partija.

b) Laikykite partijos lygį tarp MIN ir MAX ženklų. Niekada nebandykite naudoti prietaiso, jei partijos lygis yra žemiau MIN žymos (išleidimo angos) arba MAX žymos, esančios šaldymo dėžės viduje. c) ATSARGIAI! Modelis RCSI-18 turi dvi šaldymo dėžes. Norėdami naudoti šį prietaisą, įdėkite partiją į abi talpyklas. d) ATSARGIAI! Nenaudokite šio prietaiso šaldymo sistemos, kai šaldymo dėžė tuščia. Nesėkmės pavojus! e) Pripildę šaldymo dėžę pakankamai partijos, uždarykite dėžės dangčiu. f) Įjunkite maišytuvo pavarą, kad sumaišytumėte partiją. Paspauskite mygtuką „WASH“ (c) valdymo skydelyje. LCD rodo maišytuvo veikimo piktogramą (I). Prietaisas trumpai pypsi. g) Partiją reikia maišyti maždaug 1 minutę. h) Paleiskite šaldymo sistemą. Paspauskite mygtuką „AUTO“ (b) valdymo skydelyje. i) ATSARGIAI! Mygtukas „AUTO“ (b) pirmiausia paleidžia maišytuvo pavarą; po 30 sekundžių įsijungia šaldymo sistema. j) Kai partija apdorojama, skystųjų kristalų ekrane rodoma piktograma „LEDAI“. Prietaisas trumpai pypsi. k) Kai prietaisas veikia, maišyklė automatiškai sustoja, kai partija pasiekia nustatytą tankį. l) Prietaisas iš naujo pradeda apdoroti partiją, jei iš šaldymo kameros išleidžiamos dvi ledų porcijos arba praeina 5 minutės neveiklumo. m) Ledų porcijos išpilstomos patraukiant dozatoriaus svirtelę (-es) į save. Partijos maišyklė sustos ir dozatoriaus antgalis išleis ledų dozę. n) ATSARGIAI! Visada turėkite serviravimo indą arba ledų vaflį, į kurį išpilstysite ledų kūgelį. o) ATSARGIAI! Galite išpilstyti daugiau ledų porcijų, kol prietaisas apdoroja partiją. Prireikus prietaisas vėl įjungs paketinį apdorojimą. p) ATSARGIAI! Jei reikia palikti prietaisą kelioms valandoms neišpylus ledų su ledų partija dėžėje (-ėse), prieš išeidami pradėkite pirminį aušinimą (modelis RCSI-17/RCSI-18). Ledų partija bus atšaldyta tol, kol išjungsite išankstinį aušinimą. Įjunkite PRE-COOLING režimą paspausdami mygtuką „SET/PRECOOL“ (g).

a) Prieš valydami ir kai nenaudojate prietaiso, atjunkite jį nuo elektros tinklo. b) Prietaisui valyti galima naudoti tik švelnias valymo priemones, skirtas paviršiams, besiliečiantiems su maistu. c) Po kiekvieno valymo gerai išdžiovinkite visas dalis, prieš vėl naudodami prietaisą. d) Prietaisą laikykite sausoje ir vėsioje vietoje, apsaugotoje nuo drėgmės ir tiesioginių saulės spindulių.

e) Nepurkškite prietaiso vandens srove ir nenardinkite jo į vandenį. f) Užtikrinkite, kad pro korpuso ventiliacijos angas nepatektų vandens. g) Išvalykite ventiliacijos angas šepečiu ir suslėgtu oru. h) Reguliariai tikrinkite, ar prietaise nėra techninių defektų ir pažeidimų. i) Valymui naudokite minkštą šluostę. j) Nevalykite jokiais aštriais ir (arba) metaliniais įrankiais (pvz., vieliniu šepečiu ar metaliniu grandikliu), nes jie gali pažeisti prietaiso paviršių. k) Nevalykite prietaiso rūgštinėmis medžiagomis, medicininiais produktais, skiedikliais, degalais, alva ar kitomis cheminėmis medžiagomis, nes jos gali jį sugadinti.

PRIETAISO ATLIEKŲ IŠMETIMAS

Pasibaigus šio gaminio eksploatavimo laikui, jo negalima išmesti kartu su mišriomis buitinėmis atliekomis; grąžinkite jį elektros ir elektroninės įrangos atliekų surinkėjui / perdirbėjui. Tai rodo simbolis, esantis ant gaminio, vartotojo vadovo arba pakuotės. Prietaise panaudotos medžiagos gali būti pakartotinai naudojamos pagal jų klasifikavimo identifikatorius. Pakartotinai naudodami, perdirbdami ar naudodami kitus buitinių prietaisų naudojimo būdus, jūs labai prisidedate prie mūsų aplinkos apsaugos.

Vietinė administracija suteiks jums informaciją apie artimiausias prietaiso išmetimo vietas.

TRIKČIŲ ŠALINIMAS

Problema	Galima priežastis	Koregavimo veiksmas
Kremas blogai išsipūstas	Ledai per kieti1.cukraus per maziauNetinkamas kietumo reguliavimas	1.j mišinj jberkite daugiau kukraus (>13%)2.sureguliuokite "soft"mygtuka
	Plaktuvas neveikia1.sugedşs variklis arba valdymo skydelis2.Diržas atsipalaidavşSugedo pavarç déžë	1.Pakeiskite pažeistă dalj2.Sureguliuokite diržaRemontuoti pavarç déžë
	Išleidimo angya yra prikimšta ledo, nes valant vanduo nepasišalina	Sustabdykite mašină ir išimkite ledă, kaijis ištirps
Ledai per minkšti	Mišinys nera tinkamai suformuluotas, Kietumas mažasItin didelè variklio srové, Itariamas trumpasis jungimas Ledai viduje	Paruoškite kvalifikuotaj serozinj skystj,Iš naujo sureguliuokite kietumapataiskykite arba pakeiskite varikljPo keliuj vienetu ledu reikia palaukti 4 min gamybos laiko
Ledai per kieti	Per daug drègmès sudedamosiose dalyse, Kietumas yra didelis	Vél paruoškite kvalifikuotaj serozinj skystj,Sureguliuokite kietumà
Medziaguity nutekëjimas	Varžtas atsilaisvinoSulaužytas sandarinimoŽiedas	Priveržkite varžtApakeiskite sandarinimoŽieda
Pavarç déžëns nutekëjimas	H arba O sandarinimoŽiedomugë	Pakeiskite sandarinimoŽieda
Ekrane néra signalo	PC plokstës problema, Kišukas atsilaisvino	Pakeiskite kompiuterioplokstë

		Patikrinkite prijungimokišukă
Ekrane trūksta skaitmenç	Ekrano aparatas yra pažeistas (vaizdo aparatas jsigeria vandens arba medziagú)	Pakeiskite ekrano aparata.
UL klaida	Jtampa per Žema Maitinimo linija per ilga Maitinimo linija per plona	Išsprěskite jtamos problema Sutrumpinkite elektros linija Padidinti elektros linija

Problema Galima priëžastis		Koregavimoveiksmas
Kremas blogai išsipūstas	Ledai per kieti1 kukraus yra per mažiau2 Netinkamas kietumo reguliavimas	1.j mišinj jberkite daugiau kukraus (>13%)2.sureguliuokite"soft"mygtukaj
	Plaktuvas neveikiaSugedo 1 variklis arba valdymo skydelis2 Atpalaiduotas diržasSugedo pavarç déžé	1 Pakeiskitepažeistadalg2 SureguliuokitediržaRemontuoti pavarç déžé
	Išleidimo angaprikimstalaledo, nes valant vanduo nepasišalina	Sustabdykitemašinagiršimkiteledag,kaijis iširps
Ledai per minkšti	Mišinys nera tinkamai suformuluotas,Kietumas mažasItin didelèvariklio srovè,Jtariamas trumpasis jungimasLedai viduje	Paruoškitekvalifikuotāserozinjskysti,Iš naujsureguliuokitekietumapataiskyte arba pakeiskite varikljPo keliuj vienetujeduy reikia palaukti

		4 min gamybos laiko
Ledai per kieti	Per daug drègmès sudedamosiose dalyse, Kietumas yra didelis	Vél paruoškite kvalifikuota serozinj skystj,
		Sureguliokuite kietumä
Medziagù nutekëjimas	Varžtas atsilaisvino	Priveržkite varžtã
	Sulaužytas sandarinimo Žiedas	Pakeiskite sandarinimo Žiedã
Pavarç déžës nutekëjimas	H arba O sandarinimo Žiedo mugé	Pakeiskite sandarinimo Žiedã
Ekrane néra signalo	PC plokstès problema, Kišukas atsilaisvino	Pakeiskite kompiuterio plokstë Patikrinkite prijungimo kištukã
Ekrane trūksta skaitmenü	Ekrano aparatas yra pažeistas (vaizdo aparatas jsigeria vandens arba medžiagü)	Pakeiskite ekrano aparata.
UL klaida	Jtampa per Žema Maitinimo linija per ilga Maitinimo linija per plona	Išsprěskite jtamos problema Sutruppinkite elektrós linija Padidinti elektrós linija
Variklis neustoja, o kompresorius sustoja, kai ateina ledai	Kompiuterio plokstë turi problemu	Pataiskykite arba pakeiskite
Variklis neveikia, kai tiekiami ledai	Problema su takto jungikliu, Paskirstytojo siūbavimo lenta nejsijungia eigos jungiklio, kai rankena nuspaudžiama Žemyn	Pataiskykite arba pakeiskite eigos jungiklius Iš naujo nustatykite siūbavimo lenta, kad jjungtumëte taktã

Maišymo plakiklis sulūžës	Jprastomis salygomis ši problema nekyla, o naudojant nenormaliomis salygomis problemos yra šios: Per daug drègmès seroziniame skystyje, cilindras užëçla. Valydami per klaidă jjunkite šaldymo funkcjă, todèl viename cilindre medžiagos bus, kitame – ne. Atšaldykite, kai cilindras tuščias. Gaminant ledus, vieno cilindro sunaudojama per daug. Jpiltas j bunkerj karštas serozinis skystis greitai atšaldomas. Variklio maitinimo kabelis yra atvirksčiai prijungtas, todèl atšaldomas su jamé esančiomis medžiagomis.	Pakeiskite plaktuvă.
Klaidos kodas CCC	Jei rankena spaudžiama Žemyn ilgiau nei 1 minute	Ištraukite kištukă, pastumkite rankenă atgal ir iš naujo paleiskite mašina
Klaidos kodas UH	maitinimo šaltinis yra didesnis nei 254 jtampos pradžioje	atkurti normaliă jtampa.
Klaidos kodas UL	maitinimo šaltinio pradžioje mažesné nei 187 jtampa	atkurti normaliă jtampa.
JJJ	išmatuota srové yra 2A didesné nei nustatyas kietumas 5 sekundèms, pasigirs aliarmas (bumbimas), o mašina sustos ir palaikys 5 minutes.	Palaukite 5 min

	Ledai yra per kieti, kad mašina neapsaugotu
Ekranas tušcias ir mašina negali veikti po „JJJ “ parodymo ir iš naujo paleidus jrenginj	Senos versijos mašinos savisaugos programa yra tušcias ekranas ir užrakina visas mašinos funkcjjas	Junkite ir palaukite 5 min

Pastabos:

1. Leidžiamas maitinimo įtampos svyravimas: Standartinis 230V (187V-254V)
2. Draudžiama spausti AUTO mygtuką, kai cilindre ar bunkeryje yra vanduo.
3. Sumažinkite kietumą ir palikite įjungtą išankstinio vėsinimo bei automatinio aušinimo funkciją, jei norite, kad ledai būtų aparate visą naktį.
4. RCSI-16 neturi išankstinio aušinimo funkcijos, todėl išankstinio aušinimo bako temperatūra nebus rodoma.
5. Pateikiame dar vieną mašinos sandarinimo rinkinį, pakeiskite jį, jei aptinkamas nuotėkis.
6. Bet kurioje mašinos pusėje turi būti palikta daugiau nei 30 cm erdvės šilumai išsklaidyti.
