GAS 20 L SFC Professional - Siurblys BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Vandens ir dulkių siurblys
Prekės ženklas	Bosch
Modelis	GAS 20 L SFC Professional
Bendras bako tūris	19 L
Grynasis bako tūris	15 L
Grynoji talpa skysčiams	11,5 L
Dulkių maišelio tūris	7,5 L
Svoris	6,4 kg
Vardinė įtampa	220-240 V
Dažnis	50-60 Hz
Vardinė sugerta galia	1 200 W
Maksimalus slėgio sumažėjimas	202 hPa
Maksimalus srautas	31,5 l/s
Maksimali siurbimo galia	245 W
Aktyvus raukšlėto filtro paviršius	0,28 m²
Filtravimo klasė	L
Apsaugos indeksas	IPX4
Apsaugos klasė	I
Garso slėgio lygis	72 dB(A)
Filtro valymas	Pusiau automatinis (SFC)
Kištukinis lizdas elektriniam įrankiui	Taip, su automatiniu įjungimu/išjungimu
Atidėto išjungimo funkcija	15 sekundžių
Naudojimas	Profesionalus (statybvietėse, dirbtuvėse)

Dažnai užduodami klausimai - GAS 20 L SFC Professional BOSCH

Kaip naudoti pusiau automatinį filtro valymą (SFC) ?

Norėdami suaktyvinti SFC, užfiksuokite antgalio arba siurbimo žarnos jungtį delnu, tada tris kartus paspauskite SFC jungiklį (11). Tai apverčia oro srautą, kad pašalintų susikaupusias dulkes nuo filtro lamelių. Naudokite šią funkciją, kai siurbimo galia sumažėja.

Ar galiu šiuo siurbliu siurbti skysčius ?

Taip, šis siurblys yra skirtas siurbti nedegius skysčius. Prieš siurbdami skysčius, išimkite vienkartinį maišelį arba dulkių maišelį. Siurblys automatiškai išsijungia plūdės dėka, kai pasiekiamas maksimalus užpildymo lygis (11,5 L). Po naudojimo ištuštinkite baką ir leiskite filtrui išdžiūti.

Kuo skiriasi siurbimo režimas ir turbinos režimas ?

Siurbimo režime prietaisas siurbia dulkes ir skysčius su 202 hPa slėgio sumažėjimu. Turbinos režimu jis gali pūsti orą 62 l/s srautu ir 215 hPa slėgio sumažėjimu. Naudokite turbinos režimą dulkių išpūtimui arba greitam džiovinimui.

Kaip pakeisti raukšlėtą filtrą ?

Atjunkite siurblį. Atidarykite užraktus (7), nuimkite viršutinę dalį (6). Pasukite filtro laikiklį (27) iki galo kryptimi ① ir išimkite jį kartu su raukšlėtu filtru (28). Pakeiskite pažeistą filtrą. Švelniai nuvalykite naujo filtro lameles minkštu šepetėliu, tada vėl surinkite.

Ką daryti, jei siurbimo galia sumažėja ?

Patikrinkite ir išvalykite siurbimo antgalį, vamzdį (21), žarną (17) ir raukšlėtą filtrą (28). Jei vienkartinis maišelis (20) arba dulkių maišelis yra pilnas, pakeiskite jį. Įsitikinkite, kad viršutinė siurblio dalis (6) yra tinkamai užfiksuota. Jei problema išlieka, suaktyvinkite SFC arba pakeiskite filtrą.

Ar galiu naudoti siurblį su elektriniu įrankiu ?

Taip, siurblys turi elektros lizdą (3) su įžeminimo kontaktu, skirtą prijungti elektrinį įrankį. Naudokite siurbimo adapterį (18). Automatinio įjungimo/išjungimo funkcija įjungia siurblį, kai įrankis įjungiamas, ir išjungia jį praėjus 15 sekundžių po įrankio išjungimo.

Kaip išvalyti baką po skysčių siurbimo ?

Ištuštinę baką, nuimkite viršutinę dalį (6) ir raukšlėtą filtrą (28). Leiskite bakui ir filtrui visiškai išdžiūti, kad nesusidarytų pelėsis. Išvalykite baką neabrazyviniu plovikliu ir išskalaukite švariu vandeniu.

Kokius dulkių maišelius galiu naudoti ?

Galite naudoti kartu su siurbliu pateiktus vienkartinius maišelius (20) arba daugkartinius dulkių maišelius (priedas). Siurbiant sausas medžiagas, įdėkite maišelį į baką, įsitikindami, kad jis gerai priglunda prie sienelių. Maišelio tūris yra 7,5 L.

Ar siurblys tinkamas pavojingoms dulkėms ?

Taip, šis siurblys yra sertifikuotas L filtravimo klasės pagal CEI/EN 60335-2-69. Jis gali siurbti sveikatai kenksmingas dulkes, kurių poveikio ribinė vertė > 1 mg/m³. Atliekant priežiūrą visada dėvėkite asmenines apsaugos priemones ir laikykitės saugos nurodymų.

Kur galiu rasti atsargines dalis ir techninės priežiūros paslaugas ?

Atsarginės dalys ir sprogdintiniai brėžiniai yra prieinami www.bosch-pt.com. Lietuvoje galite naudoti internetinę SAV DIRECT formą arba susisiekti su Bosch klientų aptarnavimo tarnyba telefonu 09 70 82 12 26 (vietinis skambutis). Dėl remonto patikėkite siurblį kvalifikuotam specialistui, naudojančiam originalias dalis.

NAUDOJIMO INSTRUKCIJA GAS 20 L SFC Professional BOSCH

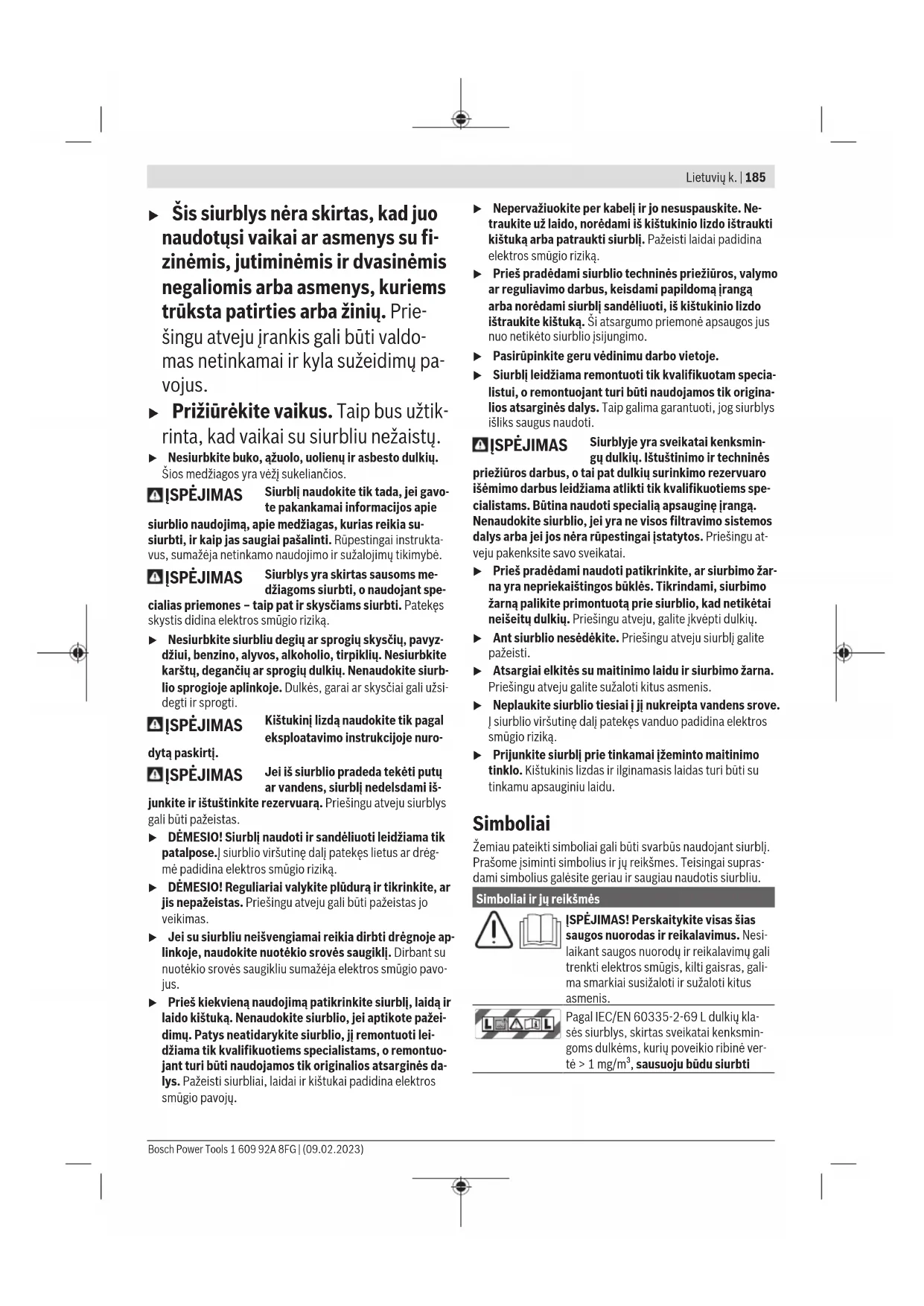

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus. ▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų. ▶ Nesiurbkite buko, ažuolo, uolienų ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios.

ĮSPĖJIMAS

Siurblį naudokite tik tada, jei gavote pakankamai informacijos apie

siurblio naudojimą, apie medžiagas, kurias reikia susiurbti, ir kaip jas saugiai pašalinti. Rūpestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ĮSPĖJIMAS

Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant specialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio riziką.

cialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio riziką.

Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

Kištukinį lizdą naudokite tik pagal eksploatavimo instrukcijoje nurodytą paskirtį.

ĮSPĖJIMAS

Jei iš siurblio pradeda tekėti putų ar vandens, siurblį nedelsdami išjunkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

Priešingu atveju siurblys gali būti pažeistas.

▶ DĖMESIO! Siurblį naudoti ir sandėliuoti leidžiama tik patalpose. Į siurblio viršutinę dalį patekęs lietus ar drėgmė padidina elektros smūgio riziką. ▶ DĖMESIO! Reguliariai valykite plūdurą ir tikrinkite, ar jis nepažeistas. Priešingu atveju gali būti pažeistas jo veikimas. ▶ Jei su siurbliu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Prieš kiekvieną naudojimą patikrinkite siurblį, laidą ir laido kištuką. Nenaudokite siurblio, jei aptikote pažeidimų. Patys neatidarykite siurblio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti siurbliai, laidai ir kištukai padidina elektros smūgio pavojų.

▶ Nepervažiuokite per kabelį ir jo nesuspauskite. Netraukite už laido, norėdami iš kištukinio lizdo ištraukti kištuką arba patraukti siurblį. Pažeisti laidai padidina elektros smūgio riziką. Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. ▶ Pasirūpinkite geru vėdinimu darbo vietoje. ▶ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti.

ĮSPĖJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rūpestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių. Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti. ▶ Atsargiai elkitės su maitinimo laidu ir siurbimo žarna. Priešingu atveju galite sužaloti kitus asmenis. ▶ Neplaukite siurblio tiesiai į jį nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką. Prijunkite siurblį prie tinkamai įžeminto maitinimo tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su tinkamu apsauginiu laidu.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblį. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

ĮSPĖJIMAS! Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Pagal IEC/EN 60335-2-69 L dulkių klasės siurblys, skirtas sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė > 1 mg/m³, sausuoju būdu siurbti

Simboliai ir jų reikšmės

ĮSPĖJIMAS! Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, o taip pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rūpestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirtį

Siurblys yra skirtas nedegioms sausoms dulkėms ir nedegiems skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka L dulkių klasę. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistrų dirbtuvėse ir cechuose.

L dulkių klasės siurblį pagal IEC/EN 60335-2-69 leidžiama naudoti tik sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė > 1 mg/m³, susiurbti ir nusiurbti.

Siurblį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai instruktuoti.

Kištukinį lizdą veikimo metu leidžiama naudoti tik sausoje aplinkoje.

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Rezervuaras (2) Žarnos tvirtinimo anga (3) Kištukinis lizdas elektriniam įrankiui (4) Įjungimo-išjungimo mygtukas (5) Rankena prietaisui nešti (6) Siurblio viršutinė dalis (7) Siurblio viršutinės dalies užraktas (8) Darbinis ratas (9) Vairuojamieji ratukai (10) Vairuojamųjų ratukų stabdys (11) SFC jungiklis

(12) Laikiklis nusiurbimo adapteriui (13) Laido laikiklis (14) Siurbimo žarnos laikiklis (15) Laikiklis tarpų antgaliui/lenktam antgaliui (16) Laikiklis stambių šiukšlių siurbimo antgaliui (17) Siurbiamoji žarna (18) Nusiurbimo adapteris (19) Lenktas antgalis (20) Šalinimo maišelis (21) Siurbimo vamzdis (22) Stambių šiukšlių siurbimo antgalis (23) Antgalis tarpams siurbti (24) Spaudžiamasis mygtukas (25) Itvaras siurbimo žarnos laikikliui (26) Papildoma oro anga (27) Filtro laikiklis (28) Klostyti filtrai (29) Plūduras

Techniniai duomenys

Skysčių ir sausų dulkių siurblys GAS 20 L SFC
Gaminio numeris		3 601 J7B 1..
Nominalioji įtampa V 220–240
Nominali naudojamoji galia W 1200
Dažnis Hz 50–60
Rezervuaro talpa (bruto/neto) I 19/15
Talpa neto (skystis) I 11,5
Dulkių surinkimo maišelio tūris I 7,5
Maks. išretinimasA)
– Siurblys hPa 202
– Turbina	hPa 215
Maks. oro srautasA)
– Siurblys	l/s	31,5
	m3/s	0,0315
– Turbina	l/s	62
	m3/s	0,062
Maks. siurbimo galia	W 245
Klostyto filtro plotas	m2 0,28
Dulkių klasė		L
Svoris pagal „EPTA-Procedure 01:2014“	kg 6,4
Apsaugos klasė		± /l
Siurblio apsaugos tipas		IPX4

Skysčių ir sausų dulkių siurblys GAS 20 L SFC

Šveicarijai skirto tinklo kištukoapsaugos tipas

IP55

A) Išmatuota su ∅ 35 mm ir 3 m ilgio siurbimo žarna. Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Automatinis jungimo ir išjungimo įtaisas ^A)

	Nominaliojijtampa	Maksimali galia	Minimali galia
ES 230 V 2000 W 100 W
FR 230 V 2000 W 100 W
UK 230 V 1700 W 100 W
CH 230 V 1100 W 100 W
DK 230 V 1100 W 100 W

A) Duomenys apie prijungto elektrinio įrankio leidžiamąją prijungimo galią (priklausomai nuo šalies)

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.

Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 72 dB(A). Paklaida K = 2 dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60335-2-69: a h < 2,5 m/s ² , K = 1,5 m/s ² .

Montavimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

Siurbimo priedų montavimas (žr. A pav.)

Siurbimo žarna (17) yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą įrangą (nusiurbimo adapterį (18), lenktą antgalį (19)).

Antgalių ir vamzdžių montavimas

• Lenktą antgalį (19) įstatykite ant siurbimo žarnos (17) – turite išgirsti, kaip užsifiksuoja abu siurbimo žarnos mygtukai (24).
• Tada tvirtai ant lenkto antgalio (19) įstatykite pageidaujamą siurbimo papildomą įrangą (stambių šiukšlių siurbimo antgalį, tarpų antgalį, siurbimo vamzdį ir kt.).
• Norėdami išmontuoti, spauskite į vidų mygtukus (24) ir atskirkite konstrukcines dalis.

Nusiurbimo adapterio montavimas

• Nusiurbimo adapterį (18) įstatykite ant siurbimo žarnos (17) – turite išgirsti, kaip užsifiksuoja abu siurbimo žarnos mygtukai (24).
• Norėdami išmontuoti, į vidų spauskite mygtukus (24) ir atskirkite konstrukcines dalis.

Laikiklio siurbimo žarnai montavimas (žr. B pav.)

– Laikiklį (14) siurbimo žarnai (17) stumkite į jam skirtą įtvarą (25), kol jis užsifiksuos.

Siurbimo žarnos montavimas (žr. C pav.)

– Siurbimo žarną (17) tvirtai įstatykite į žarnos tvirtinimo angą (2).

Nuoroda: Dėl dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė įkrova, kurią naudotojas gali pajausti kaip statinę iškrovą (priklausomai nuo aplinkos įtakos ir kūno jautrumo).

Siurbiant smulkias dulkes ir sausas medžiagas, Bosch rekomenduoja naudoti antistatinę žarną (papildoma įranga).

Šalinimo maišelio arba dulkių surinkimo maišelio įdėjimas/išėmimas (sausų dulkių siurbimas) (žr. D1–D2 pav.)

Norėdami siurbti sausas dulkes, į rezervuarą (1) galite įdėti šalinimo maišelį (20) arba dulkių surinkimo maišelį (papildoma įranga). Tokiu būdu bus lengviau šalinti dulkes.

Šalinimo maišelio įdėjimas

• Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).
• Šalinimo maišelį (20), pripildymo angą nukreipę pirmyn, įdėkite į rezervuarą (1).
• Pripildymo angą stumkite per jungiamąją jungę iki jungiamosios jungės įdubos.
• Įsitikinkite, kad šalinimo maišelis (20) yra visiškai prigludęs prie rezervuaro (1) vidinių sienelių. – Likusia šalinimo maišelio (20) dalimi apgaubkite rezervuaro (1) kraštą.
• Uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).

Šalinimo maišelio išėmimas ir uždarymas

• Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).
• Pilną šalinimo maišelį (20) nuimkite nuo jungiamosios jungės, traukdami jį atgal.
• Šalinimo maišelį (20), kad nepažeistumėte, atsargiai išimkite iš rezervuaro (1). Stebėkite, kad šalinimo maišelio nebrauktumėte per jungiamąją jungę ar kitus aštrius daiktus.
• Tada užriškite šalinimo maišelį (20) po pripildymo anga.

Dulkių surinkimo maišelio keitimas/įdėjimas (papildoma įranga)

- Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).

• Pilną dulkių surinkimo maišelį nuimkite nuo jungiamosios jungės, traukdami jį atgal. Uždarykite dulkių surinkimo maišelio angą, t.y. atverskite dangtelį. Uždarytą dulkių surinkimo maišelį išimkite iš konteinerio (1).
• Naują dulkių surinkimo maišelį užmaukite ant siurblio jungiamosios jungės. Įsitikinkite, kad dulkių surinkimo maišelis per visą ilgį prigludęs prie konteinerio (1) vidinės sienelės.
• Uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

Veikiant siurbliui, kad apsaugotumėte jį nuo netikėto pajudėjimo, atkreipkite dėmesį į tai, kad vairuojamųjų ratukų stabdžiais (10) būtų užblokuoti siurblio vairuojamieji ratukai (9). Prieš įjungdami, ant atitinkamo pagrindo patikrinkite, kaip veikia varantieji ratai (8) ir vairuojamieji ratukai (9).

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą. Maitinimo šaltinio įtampa turi sutapti su siurblio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus siurblius taip pat galima jungti ir į 220 V įtampos elektros tinklą. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Siurblį leidžiama naudoti šioms medžiagoms susiurbti ir nusiurbti:

- Dulkės, kurių poveikio ribinė vertė > 1 mg/m³

Sprogioje aplinkoje siurblį naudoti draudžiama.

Kad užtikrintumėte optimalią siurbimo galią, nuo siurblio viršutinės dalies (6) visada nuvyniokite visą siurbimo žarną (17).

Sausų dulkių siurbimas

Nusėdusių dulkių nusiurbimas

• Norėdami siurblį įjungti, paspauskite įjungimo-išjungimo mygtuką (4).
• Norėdami siurblį išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką (4).

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. E pav.)

Jei panaudotas oras išleidžiamas atgal į patalpą, turi būti pakankama patalpos ventiliacijos norma (L). Laikykitės atitinkamų nacionalinių direktyvų.

Dulkių siurblyje yra integruotas kištukinis lizdas su apsauginiu kontaktu (3). Prie jo galite prijungti išorinį elektrinį įrankį. Neviršykite maksimalios leistinos prijungto elektrinio įrankio suminės galios.

• Uždėkite dulkių nusiurbimo adapterį (18).
• Nusiurbimo adapterį (18) įstatykite į elektrinio įrankio nusiurbimo atvamzdį.

Nuoroda: dirbant su elektriniais įrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą (26), esančią ant nusiurbimo adapterio (18). Tik tada be problemų galės veikti pusiau automatinė filtro valymo sistema (SFC). Tuo tikslu sukite žiedą, dengiantį papildomą oro angą (26), kol anga pasidarys maksimali.

- Norėdami įjungti automatinį įjungimo ir išjungimo įtaisą, trumpai paspauskite jungimo-išjungimo jungiklį (4).

- Norėdami įjungti siurblį, įjunkite prie kištukinio lizdo (3) prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai.

- Norėdami baigti siurbti, išjunkite elektrinį įrankį. Kad iš siurbimo žarnos būtų išsiurbtos likusios dulkės, automatinio įjungimo ir išjungimo įtaiso veikimo iš inercijos funkcija dar veikia 15 sekundžių.

- Norėdami siurblį išjungti, paspauskite įjungimo-išjungimo mygtuką (4).

Skysčių siurbimas

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštų, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti. ▶ Siurblį draudžiama naudoti kaip vandens siurblį. Siurblys yra skirtas oro ir vandens mišiniui susiurbti.

Darbo žingsniai prieš pradedant siurbti skysčius

• Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).
• Jei reikia, naudokite šalinimo maišelį (20) arba dulkių surinkimo maišelį.
• Jei reikia, ištuštinkite rezervuarą (1).
• Uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).

Skysčių siurbimas

• Įjunkite siurblį. Siurblys yra su plūduru. Kai pasiekiamas maksimalus pripildymo aukštis, siurbimas sustabdomas.
• Išjunkite siurblį.
• Ištuštinkite rezervuarą (1). Siekiant išvengti pelėsių susidarymo po skysčių siurbimo:
• Nuimkite siurblio viršutinę dalį (6), išimkite klostytą filtrą (28) ir palikite, kad viskas gerai išdžiūtų.

Pusiau automatinė filtro valymo sistema (žr. F pav.)

Vėliausiai tada, kai nebepakanka siurbimo našumo, reikia įjungti filtro valymo funkciją.

Filtro valymo dažnumas priklauso nuo dulkių rūšies ir kiekio. Reguliariai atliekant šią funkciją išlaikomas maksimalus našumas.

Esant įjungtam pusiau automatiniam filtro valymui (SFC), grįžtantis oro srautas nuvalo ant filtro briaunų nusėdusias dulkes.

Klostytas filtras su užterštu paviršiumi yra visiškai veiksmingas. Valyti klostyto filtro – jį stuksenant ar prapučiant – nebūtina, taip darant jis netgi gali būti pažeistas.

SFC filtro valymo paleidimas

• Plaštaka uždenkite antgalio ar siurbimo žarnos angą.
• 3 kartus paspauskite SFC jungiklį (11).

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, iš kištukinio lizdo ištraukite kištuką. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. ▶ Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs. ▶ Atlikdami siurblio priežiūros ar valymo darbus, dėvėkite respiratorių.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Jei techninės priežiūros darbus atlieka naudotojas, siurblį reikia išmontuoti, išvalyti ir atlikti techninę priežiūrą, jei ją atliekant nebus keliamas pavojus techninę priežiūrą atliekančiam personalui ar kitiems asmenims. Prieš išmontuojant siurblį reikia išvalyti, kad būtų išvengta galimų pavojų. Patalpa, kurioje išmontuojamas siurblys, turi būti gerai vėdinama. Atlikdami techninės priežiūros darbus dėvėkite asmenines apsaugines priemones. Atlikus techninės priežiūros darbus reikia išvalyti techninės priežiūros zoną.

Bent kartą metuose gamintojas ar įgaliotas asmuo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą, pvz., ar nepažeistas filtras, ar siurblys sandarus, kaip veikia kontrolinis įtaisas.

L klasės siurblius, kurie buvo užterštoje aplinkoje, reikia nuvalyti iš išorės, taip pat reikia nuvalyti arba apdoroti sandarinamosiomis medžiagomis visas mašinos dalis. Atliekant techninės priežiūros ir remonto darbus visas užterštas dalis, kurių nebegalima tinkamai išvalyti, reikia šalinti. Šias dalis reikia šalinti nepralaidžiuose maišeliuose, laikantis tokių atliekų šalinimo taisyklių.

- Retkarčiais nuvalykite siurblio korpusą drėgna šluoste.

Konteinerio valymas

- Konteinerį (1) retkarčiais išvalykite įprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Filtro valymas

Reguliarus dulkių konteinerio ištuštinimas ir filtro valymas užtikrina optimalią siurbimo galią. Jei siurbimo našumas vis tiek nepakankamas, siurblį pristatykite į klientų aptarnavimo skyrių.

Filtro išėmimas/keitimas (žr. G1-G2 pav.)

Pažeistą klostytą filtrą nedelsdami pakeiskite.

• Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).
• Filtro laikiklį (27) sukite iki atramos kryptimi, tada filtro laikiklį kartu su klostytu filtru (28) išimkite iš siurblio viršutinės dalies (6).
• Užterštą/pažeistą klostytą filtrą (28) nuimkite nuo filtro laikiklio (27).
• Minkštu šepečiu nuvalykite klostyto filtro (28) plokšteles. arba Pažeistą klostytą filtrą (28) pakeiskite.
• Filtro laikiklį (27) uždėkite ant išvalyto/naujo klostyto filtro (28).
• Filtro laikiklį (27) kartu su klostytu filtru (28) įstatykite į siurblio viršutinę dalį ir sukite filtro laikiklį (27) iki atramos sukimosi kryptimi.
• Uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).

Plūduro valymas (žr. H pav.)

Kartas nuo karto išvalykite plūdurą (29).

• Atspauskite užraktus (7) ir nuimkite siurblio viršutinę dalį (6).
• Filtro laikiklį (27) kartu su klostytu filtru (28) išimkite iš siurblio viršutinės dalies (6).
• Nuimkite klostytą filtrą (28) nuo filtro laikiklio (27).
• Išplaukite plūdurą (29) vandeniu.
• Filtro laikiklį (27) su klostytu filtru (28) vėl įstatykite į siurblio viršutinę dalį (6).
• Uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).

Sandėliavimas ir transportavimas (žr. I pav.)

• Ištuštinkite ir išvalykite rezervuarą (1). Siekdami išvengti pelėsių susidarymo užtikrinkite, kad klostytas filtras (28) ir siurblio vidus būtų sausi.
• Maitinimo laidą susukite ant laido laikiklio (13).
• Papildomą įrangą įstatykite į jai skirtus laikiklius: nusiurbimo adapterį (18) į laikiklį (12), tarpų antgalį (23) į laikiklį (15), stambių šiukšlių siurbimo antgalį (22) į laikiklį (16). – Siurbimo žarną (17), apsukę aplink siurblio viršutinę dalį, įdėkite į siurbimo žarnos laikiklį (14).
• Siurblį neškite tik laikydami už rankenos (5).
• Siurblį pastatykite sausoje patalpoje ir imkitės priemonių, kad juo nesinaudotų pašaliniai asmenys. – Norėdami užfiksuoti vairuojamuosius ratukus (9), paspauskite žemyn vairuojamųjų ratukų stabdį (10).

Trikčių šalinimas

Įvykus trikčiai (pvz., įtrūkus filtrui), siurblį reikia iš karto išjungti. Prieš įjungiant iš naujo, būtina pašalinti triktį.

Gedimas Šalinimas

Nejsijungia siurbimo turbina.	– Patikrinkite maitinimo laidą, kištuką, saugiklj, kištukinį lizdą ir plūdurą (29).
	– Trumpai paspauskite jjungimo-išjungimo mygtuką (4) arba jjunkite prie kištukinio lizdo prijungtą elektrinį jrankį (3).
Išsijungia siurbimo turbina.	– Ištuštinkite rezervuarą (1).
Po rezervuaro ištuštinimo nebejsijungia siurbimo turbina.	– Siurblį išjunkite ir 5 sekundes palaukite, po 5 sekundžių vėl jjunkite.
	– Išvalykite plūdurą (29).
Mažėja siurbimo galia.	– Pašalinkite kamščius iš siurbimo antgalių, siurbimo vamzdžių (21), siurbimo žarnos (17) ir klostyto filtro (28).
	– Pakeiskite šalinimo maišelį (20) arba dulkių surinkimo maišelį.
	– Tinkamai uždėkite siurblio viršutinę dalį (6) ir užspauskite užraktus (7).
	– Pakeiskite klostytą filtrą (28).
Siurbiant prasiskverbia dulkių	– Patikrinkite, ar tinkamai įstatytas klostytas filtras (28).
	– Pakeiskite klostytą filtrą (28).
Nesuveikia automatinis išjungimo įtaisas (skysčių siurbimas).	– Išvalykite plūdurą (29).
	Jei skysčiai nėra laidūs elektrai arba jei susidaro putų, automatinis išjungimo įtaisas neveikia.
	– Nuolat tikrinkite pripildymo lygi.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Siurblys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite siurblių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami siurbliai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

한국어

진공청소기 관련 안전 수칙
