| Тип продукту | Пилосос для води та пилу |
| Бренд | Bosch |
| Модель | GAS 20 L SFC Professional |
| Загальний об'єм бака | 19 л |
| Корисний об'єм бака | 15 л |
| Корисний об'єм для рідин | 11,5 л |
| Об'єм пилозбірника | 7,5 л |
| Вага | 6,4 кг |
| Номінальна напруга | 220-240 В |
| Частота | 50-60 Гц |
| Номінальна споживана потужність | 1 200 Вт |
| Максимальне розрідження | 202 гПа |
| Максимальна витрата | 31,5 л/с |
| Максимальна потужність всмоктування | 245 Вт |
| Активна поверхня складчастого фільтра | 0,28 м² |
| Клас фільтрації | L |
| Ступінь захисту | IPX4 |
| Клас захисту | I |
| Рівень звукового тиску | 72 дБ(А) |
| Очищення фільтра | Напівавтоматичне (SFC) |
| Розетка для електроінструменту | Так, з автоматичним ввімкненням/вимкненням |
| Функція затримки вимкнення | 15 секунд |
| Використання | Професійне (будмайданчики, майстерні) |
Часті запитання - GAS 20 L SFC Professional BOSCH
Питання користувачів про GAS 20 L SFC Professional BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Пилосос у форматі PDF безкоштовно! Знайдіть свій посібник GAS 20 L SFC Professional - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GAS 20 L SFC Professional бренду BOSCH.
ПОСІБНИК КОРИСТУВАЧА GAS 20 L SFC Professional BOSCH
цк Орипнальна інструкція з
експлуатації
Вказівки з техніки безпеки для пилососів
Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або
важких серйозних травм.
Добре зберігайте на майбутнє ці попередження і вказівки.
- Цей пилосмок не розрахований на використання дітьми і особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Інакше можливе неправильне використання та небезпека одержання травм.
▶ Дивіться за дітьми. Діти не повинні гратися з пилосмоком.
▶ Не збирайте букову або дубову тирсу, кам'яний пил, азбест. Ці речовини вважаються канцерогенними.
ПОПЕРЕ- ДЖЕННЯ
Використовуйте пилосмок лише після отримання достатньої інформації стосовно
використання пилосмока, матеріалів, що збираються, та їхнього безпечного видалення. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм.
ПОПЕРЕ- ДЖЕННЯ
Пилосмок призначений для збирання сухих матеріалів, а при вживанні відповідних заходів –
також для всмоктування рідин. Потрапляння рідини в електроінструмент підвищує ризик ураження електричним струмом.

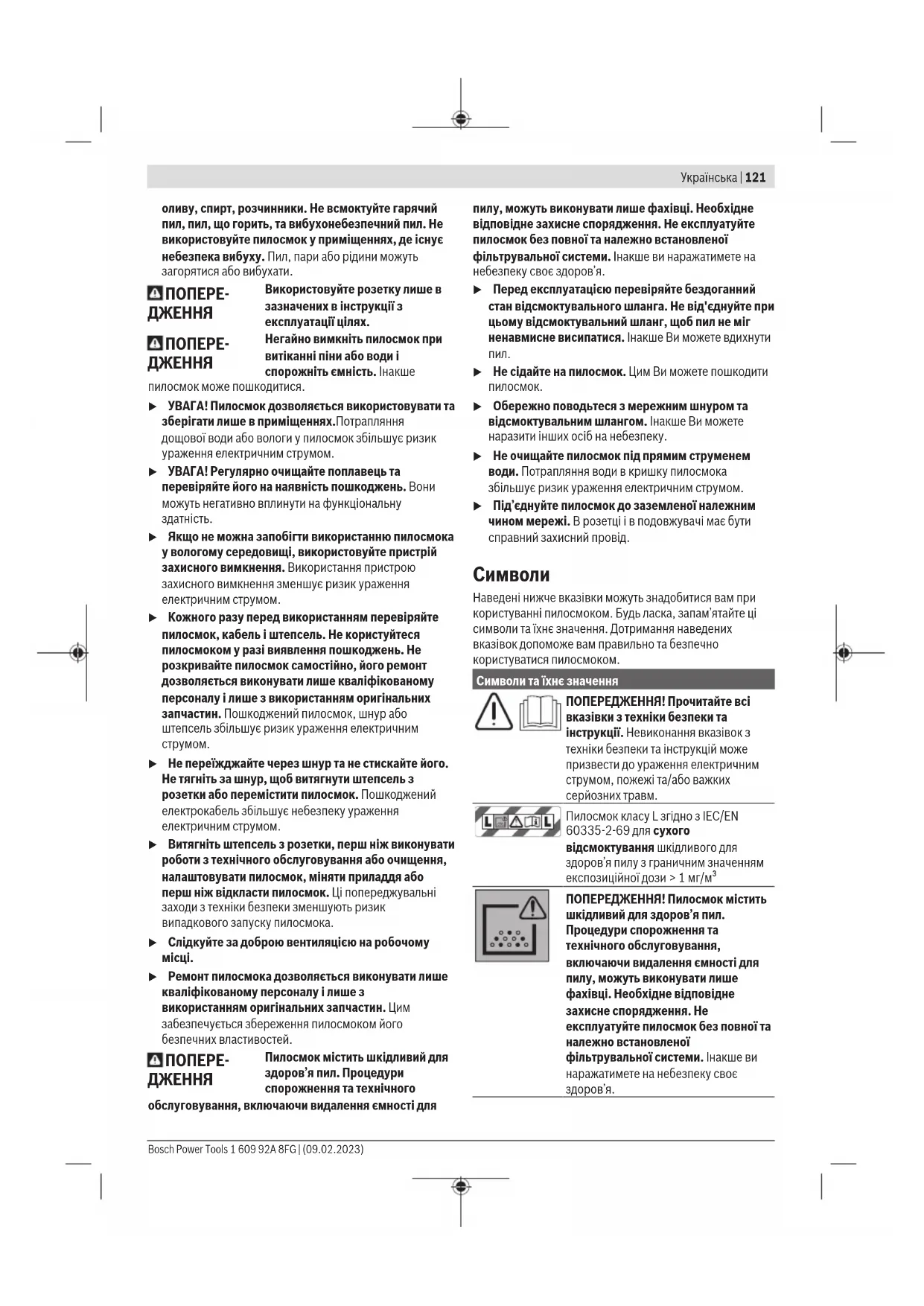

▶ Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин,
оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.
ПОПЕРЕ- ДЖЕННЯ
ПОПЕРЕ- ДЖЕННЯ
Використовуйте розетку лише в зазначених в інструкції з експлуатації цілях.
Негайно вимкніть пилосмок при витіканні піни або води і спорожніть ємність. Інакше
пилосмок може пошкодитися.
УВАГА! Пилосмок дозволяється використовувати та зберігати лише в приміщеннях. Потрапляння дощової води або вологи у пилосмок збільшує ризик ураження електричним струмом.
УВАГА! Регулярно очищайте поплавець та перевіряйте його на наявність пошкоджень. Вони можуть негативно вплинути на функціональну здатність.
Якщо не можна запобігти використанню пилосмока у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.
Kожного разу перед використанням перевіряйте пилосмок, кабель і штепсель. Не користуйтся пилосмоком у разі виявлення пошкоджень. Не розкривайте пилосмок самостійно, його ремонт дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Пошкоджений пилосмок, шнур або штепсель збільшує ризик ураження електричним струмом.
He переїжджайте через шнур та не стискайте його. Не тягніть за шнур, щоб витягнути штепсель з розетки або перемістити пилосмок. Пошкоджений електрокабель збільшує небезпеку ураження електричним струмом.
Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.
Слідкуйте за доброю вентиляцією на робочому місці.
Ремонт пилосмока дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Цим забезпечується збереження пилосмоком його безпечних властивостей.
ПОПЕРЕ- ДЖЕННЯ
Пилосмок містить шкідливий для здоров'я пил. Процедури спорожнення та технічного
обслуговування, включаючи видалення ємності для
пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров'я.
▶ Перед експлуатацією перевіряйте бездоганний стан відсмоктувального шланга. Не від'єднуйте при цьому відсмоктувальний шланг, щоб пил не міг ненавмисне висипатися. Інакше Ви можете вдихнути пил.
▶ Не сідайте на пилосмок. Цим Ви можете пошкодити пилосмок.
▶ Обережно поводьтеся з мережним шнуром та відсмоктувальним шлангом. Інакше Ви можете наразити інших осіб на небезпеку.
▶ Не очищайте пилосмок під прямим струменем води. Потрапляння води в кришку пилосмока збільшує ризик ураження електричним струмом.
Під'єднуйте пилосмок до заземленої належним чином мережі. В розетці і в подовжувачі має бути справний захисний провід.
СИМВОЛИ
Наведені нижче вказівки можуть знадобитися вам при користуванні пилосмоком. Будь ласка, запам'ятайте ці символи та їхнє значення. Дотримання наведених вказівок допоможе вам правильно та безпечно користуватися пилосмоком.
Символи та їхнє значення
ПОПЕРЕДЖЕННЯ! Прочитайте всі вказівки з техніки безпеки та інструкції. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.
Пилосмок класу L згідно з IEC/EN 60335-2-69 для сухого
відсмоктування шкідливого для здоров'я пилу з граничним значенням експозиційної дози > 1 мг/м³
ПОПЕРЕДЖЕННЯ! Пилосмок містить шкідливий для здоров'я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров'я.
Опис продукту і послуг
Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може
призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.
Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.
Призначення приладу
Пилосмок призначений для збирання, всмоктування, переміщення та відокремлення негорючого сухого пилу, негорючих рідин та водно-повітряної суміші.
Відсмоктувач пройшов перевірку на предмет збирання пилу і відповідає класу пилу L. Він придатний для підвищених навантажень при професійному використанні, напр., для ремісницьких робіт, промисловості і майстерень.
Пилосмок для пилу класу L згідно з IEC/EN 60335-2-69 дозволено використовувати лише для всмоктування і відсмоктування шкідливого для здоров'я пилу з граничним значенням експозиційної дози > 1 мг/м³.
Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.
Під час експлуатації можна використовувати розетку лише у сухому середовищі.
Зображені компоненти
Нумерація зображених компонентів посилається на зображення пилосмока на сторінках з малюнками.
(1) Ємність
(2) Під'єднувач
(3) Розетка для електроінструмента
(4) Вимикач
(5) Переносна рукоятка
(6) Кришка пилосмока
(7) Замок кришки пилосмока
(8) Ходове колесо
(9) Напрямляючий ролик
(10) Гальмо напрямляючого ролика
(11) Вимикач SFC
(12) Тримач для перехідника до пилососа
(13) Кріплення для шнура
(14) Тримач для відсмоктувального шланга
(15) Тримач для щілинної насадки/вигнутої насадки
(16) Тримач для насадки для великого бруду
(17) Відсмоктувальний шланг
(18) Відсмоктувальний адаптер
(19) Вигнута насадка
(20) Пакет для сміття
(21) Всмоктувальна труба
(22) Насадка для великого бруду
(23) Щілинна насадка
(24) Натискна кнопка
(25) Кріплення для тримача відсмоктувального шланга
(26) Отвір для повітря із заглушкою
(27) Тримач фільтра
(28) Складчастий фільтр
(29) Поплавець
Технічні дані
| Вологовідсмоктувач/пилосмок GAS 20 L SFC | ||
| Товарний номер | 3 601 J7B 1.. | |
| Номінальна напруга В 220–240 | ||
| Номінальна споживана потужність | Вт 1200 | |
| Частота Гц 50–60 | ||
| Місткість контейнера (брутто/нетто) | л 19/15 | |
| Місткість нетто (рідина) л 11,5 | ||
| Місткість мішка для пилу л 7,5 | ||
| Макс. розрідження ^2) | ||
| – Пилосос гПа 202 | ||
| – Турбіна гПа 215 | ||
| Макс. потік повітря ^2) | ||
| – Пилосос л/с | м ^3 /с | 31,5 |
| 0,0315 | ||
| – Турбіна | л/с | 62 |
| м ^3 /с | 0,062 | |
| Макс. потужність всмоктування | Вт 245 | |
| Площа складчастого фільтра | м ^2 0,28 | |
| Клас пилу | L | |
| Вага відповідно до ЕРТА-Procedure 01:2014 | кг 6,4 | |
| Клас захисту | ± /l | |
| Тип захисту пилососа | IPX4 | |
| Тип захисту мережевого штекера, Швейцарія | IP55 | |
A) виміряно при відсмоктувальному шланзі ∅ 35 мм з довжиною 3 м
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.
Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac.
| Автоматика пуску та зупинкиA) | ||
| Номінальна напруга | Максимальна потужність | Мінімальна потужність |
| EU 230 В 2000 Вт 100 Вт | ||
| FR 230 В 2000 Вт 100 Вт | ||
| UK 230 В 1700 Вт 100 Вт | ||
| CH 230 В 1100 Вт 100 Вт | ||
| DK 230 В 1100 Вт 100 Вт | ||
A) Дані щодо максимально допустимої сумарної споживаної потужності під'єднаного електроінструмента (залежно від країни)
Інформація щодо шуму і вібрації
Значення звукової емісії визначені відповідно до EN 60335-2-69.
А-зважений рівень звукового тиску від електроінструмента, як правило, становить 72 дБ(А). Похибка К = 2 дБ. Рівень шуму під час роботи може перебільшувати вказані значення. Вдягайте навушники! Загальна вібрація a_n (векторна сума трьох напрямків) і похибка К визначені відповідно до EN 60335-2-69: a_n < 2,5 м/с^2, K = 1,5 м/с^2 .
Монтаж
Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.
Монтаж приладдя для відсмоктування (див. мал. А)
Відсмоктувальний шланг (17) оснащений системою кріплення, за допомогою якої можна під'єднувати приладдя для відсмоктування (відсмоктувальний адаптер (18), вигнуту насадку (19)).
Монтаж насадок і труб
– Надіньте вигнуту насадку (19) на відсмоктувальний шланг (17) так, щоб обидві натискні кнопки (24) відсмоктувального шланга відчутно увійшли в зачеплення.
– Потім міцно надіньте потрібне приладдя для відсмоктування (насадку для великого бруду, щілинну насадку, всмоктувальну трубу тощо) на вигнуту насадку (19).
– Для зняття натисніть обидві натискні кнопки (24) всередину і зніміть елементи один з одного.
Монтаж відсмоктувального адаптера
– Надіньте відсмоктувальний адаптер (18) на відсмоктувальний шланг (17) так, щоб обидві натискні кнопки (24) відсмоктувального шланга відчутно увійшли в зачеплення.
– Для зняття натисніть обидві натискні кнопки (24) всередину і зніміть елементи один з одного.
Монтаж тримача для відсмоктувального шланга (див. мал. В)
– Щільно надіньте тримач (14) для відсмоктувального шланга (17) на призначене для цього кріплення (25), щоб він займов у зачеплення.
– Щільно вставте відсмоктувальний шланг (17) у під'єднувач (2).
Вказівка: Через тертя пилу при відсмоктуванні на відсмоктуальному шланзі і приладді створюється електростатичний заряд, в результаті чого користувач може відчути статичний розряд (залежно від умов навколишнього середовища і чутливості тіла). В основному Bosch рекомендує використовувати антистатичний відсмоктувальний шланг (приладдя) при відсмоктуванні дрібного пилу і сухих матеріалів.
Встромляння/виймання пакета для сміття або мішка для пилу (сухе відсмоктування) (див. мал. D1–D2)
Для сухого відсмоктування можна встромити пакет для сміття (20) або мішок для пилу (приладдя) в ємність (1). Це полегшує видалення пилу.
Вставлення мішечка для видалення відходів
- Відкрийте замки (7) і зніміть кришку пилосмока (6).
– Покладіть пакет для сміття (20) приймальним отвором вперед у ємність (1).
– Натягніть приймальний отвір на під'єднувальний фланець до заглиблення в під'єднувальному фланці.
– Переконайтеся, що пакет для сміття (20) повністю прилягає до внутрішніх стінок ємності (1). - Огорніть рештою пакета для сміття (20) край ємності (1).
– Надіньте кришку пилосмока (6) і закрийте замки (7).
Виймання і закриття пакета для сміття
- Відкрийте замки (7) і зніміть кришку пилосмока (6).
– Зніміть повний пакет для сміття (20) з під'єднувального фланця, потягнувши пакет назад.
– Обережно витягніть пакет для сміття (20) з ємності (1), щоб не пошкодити пакет. При цьому слідкуйте за тим, щоб пакет для сміття не зачепився за всмоктувальний отвір або інші гострі предмети.
– Перев'яжіть пакет для сміття (20) під приймальним отвором.
Заміна/встромляння мішка для пилу (приладдя)
– Відкрийте замки (7) і зніміть кришку пилосмока (6).
– Зніміть повний мішок для пилу з під'єднувального фланця, потягнувши мішок назад. Закрийте отвір
124 | Українська
мішка для пилу, опустивши кришку. Вийміть закритий мішок для пилу з ємності (1).
– Надіньте новий мішок для пилу на під'єднувальний фланець пилосмока. Перевірте, щоб мішок для пилу по всій довжині прилягав до внутрішньої стінки ємності (1).
– Надіньте кришку пилосмока (6) і закрийте замки (7).
Робота
Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.
При експлуатації пилосмока переконайтеся в тому, що напрямні ролики (9) заблоковані гальмами (10), щоб запобігти ненавмисному відкочуванню пилосмока. Перед експлуатацією перевірте функціонування коліс (8) та напрямних роликів (9) на відповідній поверхні.
Початок роботи
Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці відсмоктувача. Відсмоктувачі, розраховані на 230 В, можуть працювати також і від 220 В.
Довідайтесь про чинні положення/закони стосовно поводження із шкідливим для здоров'я пилом, що діють у Вашій країні.
Відсмоктувач може використовуватися для збирання та відсмоктування наступних матеріалів:
- Пил з граничним значенням експозиційної дози > 1 мг/ м³
Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху.
Для забезпечення максимальної потужності відсмоктування відсмоктувальний шланг (17) повинен бути завжди повністю розмотаний з кришки пилосмока (6).
Сухе відсмоктування
Відсмоктування пилу, що поосідав
– Щоб увімкнути пилосмок, коротко натисніть на вимикач (4).
– Щоб вимкнути пилосмок, ще раз натисніть на вимикач (4).
Відсмоктування пилу від працюючих електроінструментів (див. мал. Е)
У приміщенні повинна бути забезпечена достатня кратність повітрообміну (L), якщо спрацьоване повітря відводиться у приміщення. Зважайте на відповідні приписи, що діють у Вашій країні.
У пилосос інтегрована розетка із захисним контактом (3). У неї можна увімкнути зовнішній електроінструмент.
Зважайте на максимально допустиму споживану потужність під'єднаного електроінструмента.
- Монтуйте відсмоктувальний адаптер (18).
– Встроміть відсмоктувальний адаптер (18) у витяжний патрубок електроінструмента.
Вказівка: під час роботи з електроінструментами з малою подачею повітря у відсмоктувальний шланг (напр., лобзики, шліфувальні машини тощо) необхідно відкривати отвір для повітря із заглушкою (26) на відсмоктувальному адаптері (18). Лише за таких умов напівавтоматичне очищення фільтра (SFC) може працювати нормально.
Для цього повертайте кільце на отворі для повітря із заглушкою (26), поки отвір не стане максимальним.
– Для увімкнення автоматичного увімкнення/ вимкнення пилосмока короткочасно натисніть вимикач (4).
– Щоб увімкнути пилосос, увімкніть підключений до розетки (3) електроінструмент. Пилосос автоматично починає працювати.
– Вимкніть електроінструмент, щоб відсмоктування припинилось.
Функція автоматичного пуску/зупинки після роботи продовжує працювати до 15 секунд після вимкнення, щоб всмоктати залишки пилу з відсмоктувального шланга.
– Для вимкнення пилосмока натисніть вимикач (4).
Вологе відсмоктування
He всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.
Пилосмок не дозволяється використовувати в якості помпи для води. Пилосмок призначений для відсмоктування водно-повітряної суміші.
Операції перед вологим відсмоктуванням
- Відкрийте замки (7) і зніміть кришку пилосмока (6).
– За потреби вийміть пакет для сміття (20) або мішок для пилу.
– За потреби спорожніть контейнер (1).
– Надіньте кришку пилосмока (6) і закрийте замки (7).
Збирання рідин
– Увімкніть пилосмок.
Відсмоктувач обладнаний поплавцем. При досягненні максимального рівня заповнення всмоктування зупиняється.
- Вимкніть пилосмок.
- Спорожніть ємність (1).
Після волого відсмоктування для запобігання утворенню плісняви:
– Зніміть кришку пилосмока (6), вийміть складчастий фільтр (28) і дайте деталям добре просохнути.
Напівавтоматичне очищення фільтра (див. мал. F)
Функцію очищення фільтра треба увімкнути максимум тоді, коли потужності відсмоктування почне не вистачати. Частота очищення фільтра залежить від виду і кількості пилу. При регулярному очищенні максимальна потужність відсмоктування зберігається довше. При напівавтоматичному очищенні фільтра (SFC) пластини фільтра очищуються від відкладень пилу шляхом реверсування потоку повітря.
Забруднений зовні плаский складчастий фільтр є повністю функціональним. Очищення плаского складчастого фільтра вручну методом вибивання або продування не тільки не потрібне, а до того ж може пошкодити фільтр.
Запуск очищення фільтра SFC
– Перекрийте долонею отвір насадки або відсмоктувального шланга.
- 3 рази натисніть на вимикач SFC (11).
Технічне обслуговування і сервіс
Технічне обслуговування та очищення
Витягніть штепсель з розетки, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока.
▶ Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті.
▶ Під час обслуговування та очищення пилосмока вдягайте пилозахисну маску.
Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.
При технічному обслуговуванні користувачем відсмоктувач необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Приміщення, в якому демонтується пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування.
Щонайменше один раз на рік необхідно, щоб виробник або вивчена особа проводили перевірку приладу на предмет збирання пилу, напр., пошкодження фільтру, щільність відсмоктувача та справність контрольного пристрою.
У відсмоктувачах класу L, що знаходилися в забрудненому середовищі, необхідно очистити зовнішню поверхню та всі деталі приладу або обробити їх герметиком. При технічному обслуговуванні та ремонтних роботах всі забруднені деталі, які не можна задовільно очистити, необхідно видалити. Такі деталі необхідно видаляти у непроникних мішечках у відповідності до чинних положень щодо усунення таких відходів.
– Час від часу протирайте корпус пилосмока вологою ганчіркою.
Очищення ємності
– Час від часу протирайте ємність (1) звичайним, неабразивним миючим засобом і давайте їй висохнути.
Очищення фільтра
Регулярне спорожнення ємності для пилу й очищення фільтра гарантують оптимальну потужність всмоктування. Якщо після цього потужність відсмоктування не буде відновлена, відсмоктувач треба віддати в сервісну майстерню.
Виймання/заміна фільтра (див. мал. G1-G2)
Негайно замінюйте пошкоджені складчасті фільтри.
– Відкрийте замки (7) і зніміть кришку пилосмока (6).
– Поверніть тримач фільтра (27) до упору в напрямку обертання бвийміть тримач фільтра разом зі складчастим фільтром (28) з кришки пилосмока (6).
– Вийміть забруднений/пошкоджений складчастий фільтр (28) з тримача фільтра (27).
– Очистіть пластинки складчастого фільтра (28) м'якою щіточкою.
або
Замініть пошкоджений складчастий фільтр (28).
– Надіньте тримач фільтра (27) на очищений/новий складчастий фільтр (28).
– Вставте тримач фільтра (27) разом зі складчастим фільтром (28) у кришку пилосмока і поверніть тримач фільтра (27) до упору в напрямку обертання
– Надіньте кришку пилосмока (6) і закрийте замки (7).
Очищення поплавця (див. мал. Н)
Періодично очищуйте поплавець (29).
– Відкрийте замки (7) і зніміть кришку пилосмока (6).
– Вийміть тримач фільтра (27) разом зі складчастим фільтром (28) з кришки пилосмока (6).
– Вийміть складчастий фільтр (28) з тримача фільтра (27).
- Промийте поплавець (29) водою.
– Знову встановіть тримач фільтра (27) зі складчастим фільтром (28) у кришку пилосмока (6).
– Надіньте кришку пилосмока (6) і закрийте замки (7).
126 | Українська
Зберігання і транспортування (див. мал. I)
- Спорожніть і очистьте контейнер (1). Для запобігання утворенню цвілі стежте, щоб складчастий фільтр (28) і внутрішня частина пилосмока були сухими.
- Накрутіть шнур на кріплення для шнура (13).
– Вставте приладя у призначені для цього тримачі: перехідник до пилососа (18) у тримач (12), щілинну насадку (23) у тримач (15), насадку для великого бруду (22) у тримач (16).
– Прокладіть відсмоктувальний шланг (17) навколо кришки пилосмока в тримач (14).
- Переносьте пилосмок за ручку (5).
– Прибирайте пилосмок для зберігання у сухе приміщення і захищайте його від несанкціонованого використання.
– Для фіксування напрямного ролика (9) опустіть гальмо напрямного ролика (10) донизу.
Усунення несправностей
У разі несправності (напр., переломлення фільтра) пилосмок треба негайно вимкнути. Перед повторним вмиканням треба усунути несправність.
Проблема Усунення
| Відсмоктувальна турбіна не запускається. | – Перевірте шнур живлення, штепсель, запобіжник, розетку та поплавець (29). |
| – Короткочасно натисніть вимикач (4) або увімкніть електроінструмент, підключений до розетки (3). | |
| Відсмоктувальна турбіна вимикається. | – Спорожніть контейнер (1). |
| Після спорожнення контейнера відсмоктувальна турбіна не вмикається. | – Вимкніть пилосмок зачекайте 5 секунд, через 5 секунд знов увімкніть його. |
| – Очистіть поплавець (29). | |
| Зменшується потужність всмоктування. | – Видаліть засмічення зі всмоктувальної насадки, всмоктувальної труби (21), відсмоктувального шланга (17) або складчастого фільтра (28). |
| – Замініть пакет для сміття (20) або мішок для пилу. | |
| – Правильно встановіть кришку пилосмока (6) і закрийте замки (7). | |
| – Замініть складчастий фільтр (28). | |
| Під час відсмоктування з пилосмока розлітається пил | – Перевірте правильність встановлення складчастого фільтра (28). |
| – Замініть складчастий фільтр (28). | |
| Автоматичне вимкнення (вологе відсмоктування) не спрацьовує. | – Очистіть поплавець (29). |
| У разі рідин, що не проводять електрику, або при утворенні піни автоматичне вимикання не працює. | |
| – Постійно перевіряйте рівень заповнення. |
Сервіс і консультації з питань застосування
В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоіть на паспортній табличці продукту.
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
Бош Сервісний Центр електроінструментів
вул. Крайня 1
02660 Київ 60
Тел.: +380 44 490 2407
Факс: +380 44 512 0591
E-Mail: pt-service@ua.bosch.com
www.bosch-professional.com/ua/uk
Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.
Адреси інших сервісних центрів наведено нижче:
Відсмоктувач, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте пилосмок у побутове сміття!
Лише для країн ЄС:
Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання пилосмоки потрібно збирати окремо і здавати на екологічно чисту рекуперацію. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.
Қазақ
Сору адаптерін орнату
Контейнерді тазалаңыз
Старт/Стоп автоматика ^A)
| Номинален напон | Максимална јачина | Минимална јачина | |
| EC | 230 V | 2000 W | 100 W |
| FR | 230 V | 2000 W | 100 W |
| UK | 230 V | 1700 W | 100 W |
| CH | 230 V | 1100 W | 100 W |
| DK | 230 V | 1100 W | 100 W |
Тел./факс: 02/ 246 76 10
Mo6.: 070 595 888
Д.П.Т.У "РОЖКА"
