Өнім түрі	Су мен шаң сорғыш
Бренд	Bosch
Модель	GAS 20 L SFC Professional
Толық сыйымдылық	19 Л
Таза сыйымдылық	15 Л
Сұйықтықтар үшін таза сыйымдылық	11,5 Л
Шаң қапшығының көлемі	7,5 Л
Салмағы	6,4 кг
Номиналды кернеу	220-240 В
Жиілік	50-60 Гц
Номиналды тұтынылатын қуат	1 200 Вт
Максималды сиретілу	202 гПа
Максималды шығын	31,5 л/с
Максималды сору қуаты	245 Вт
Бүктелген сүзгінің белсенді беті	0,28 м²
Сүзу класы	L
Қорғаныс дәрежесі	IPX4
Қорғаныс класы	I
Акустикалық қысым деңгейі	72 дБ(A)
Сүзгіні тазалау	Жартылай автоматты (SFC)
Қол электроқұралына арналған розетка	Иә, автоматты қосу/өшіру
Кешіктірілген тоқтату функциясы	15 секунд
Қолдану	Кәсіби (құрылыс алаңдары, шеберханалар)

Жиі қойылатын сұрақтар - GAS 20 L SFC Professional BOSCH

Сүзгіні жартылай автоматты тазалауды (SFC) қалай пайдалануға болады?

SFC-ны белсендіру үшін, сору шлангісінің немесе ауыздықтың бекіткішін алақанмен бекітіңіз, содан кейін SFC қосқышына (11) үш рет басыңыз. Бұл ауа ағынын кері бағыттап, сүзгі ламелларындағы жиналған шаңнан арылтады. Сору қабілеті төмендеген кезде бұл функцияны пайдаланыңыз.

Бұл сорғышпен сұйықтықтарды соруға бола ма?

Иә, бұл сорғыш жанбайтын сұйықтықтарды соруға арналған. Сұйықтықтарды сормас бұрын бір реттік қапшықты немесе шаң қапшығын алыңыз. Сорғыш максималды толтыру биіктігіне (11,5 л) жеткенде қалтқы арқылы автоматты түрде тоқтайды. Пайдаланғаннан кейін резервуарды босатып, сүзгіні кептіріңіз.

Сорғыш режимі мен турбина режимінің айырмашылығы қандай?

Сорғыш режимінде құрылғы 202 гПа сиретілумен шаң мен сұйықтықтарды сорады. Турбина режимінде ол 62 л/с шығынмен және 215 гПа сиретілумен ауаны үрлей алады. Шаңды үрлеу немесе тез кептіру үшін турбина режимін пайдаланыңыз.

Бүктелген сүзгіні қалай ауыстыруға болады?

Сорғышты желіден ажыратыңыз. Бекіткіштерді (7) ашып, жоғарғы бөлігін (6) алыңыз. Сүзгі ұстағышын (27) ① бағытымен тоқтағанша бұрап, оны бүктелген сүзгімен (28) бірге алыңыз. Зақымдалған сүзгіні ауыстырыңыз. Жаңа сүзгінің ламеллаларын жұмсақ щеткамен мұқият тазалап, содан кейін қайта жинаңыз.

Сору қуаты төмендесе не істеу керек?

Сору ауыздығын, түтікті (21), шлангіні (17) және бүктелген сүзгіні (28) тексеріп, тазалаңыз. Егер бір реттік қапшық (20) немесе шаң қапшығы толы болса, оны ауыстырыңыз. Сорғыштың жоғарғы бөлігінің (6) дұрыс бекітілгеніне көз жеткізіңіз. Мәселе шешілмесе, SFC-ны іске қосыңыз немесе сүзгіні ауыстырыңыз.

Сорғышты қол электроқұралымен бірге пайдалануға бола ма?

Иә, сорғышта қол электроқұралын қосу үшін жерге тұйықтау контактісі бар электр розеткасы (3) бар. Сору адаптерін (18) пайдаланыңыз. Автоматты қосу/өшіру функциясы құрал қосылғанда сорғышты іске қосып, құрал өшірілгеннен кейін 15 секундтан кейін оны тоқтатады.

Сұйықтықтарды сорғаннан кейін резервуарды қалай тазалау керек?

Резервуарды босатқаннан кейін жоғарғы бөлікті (6) және бүктелген сүзгіні (28) алыңыз. Көгерудің пайда болуын болдырмау үшін резервуар мен сүзгіні толық кептіріңіз. Резервуарды абразивті емес жуғыш затпен тазалап, таза сумен шайыңыз.

Шаң қапшықтарының қандай түрлерін пайдалануға болады?

Сорғышпен бірге берілетін бір реттік қапшықтарды (20) немесе қайта пайдалануға болатын шаң қапшықтарын (керек-жарақ) пайдалануға болады. Құрғақ материалдарды сору үшін қапшықты резервуарға салып, оның қабырғаларға жақсы жабысуын қамтамасыз етіңіз. Қапшықтың көлемі - 7,5 л.

Сорғыш қауіпті шаңдарға жарамды ма?

Иә, бұл сорғыш IEC/EN 60335-2-69 бойынша L сүзу класына сертификатталған. Ол әсер ету шегі > 1 мг/м³ болатын денсаулыққа зиянды шаңдарды сора алады. Техникалық қызмет көрсету кезінде әрқашан жеке қорғаныс құралдарын киіңіз және қауіпсіздік нұсқауларын орындаңыз.

Қосалқы бөлшектерді және сатудан кейінгі қызметті қайдан табуға болады?

Қосалқы бөлшектер мен жарылған көріністер www.bosch-pt.com сайтында қол жетімді. Францияда сіз онлайн SAV DIRECT нысанын пайдалана аласыз немесе Bosch тұтынушылар қызметіне 09 70 82 12 26 (жергілікті қоңырау) нөмірі бойынша хабарласа аласыз. Жөндеу үшін сорғышты түпнұсқа бөлшектерді пайдаланатын білікті маманға тапсырыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GAS 20 L SFC Professional BOSCH

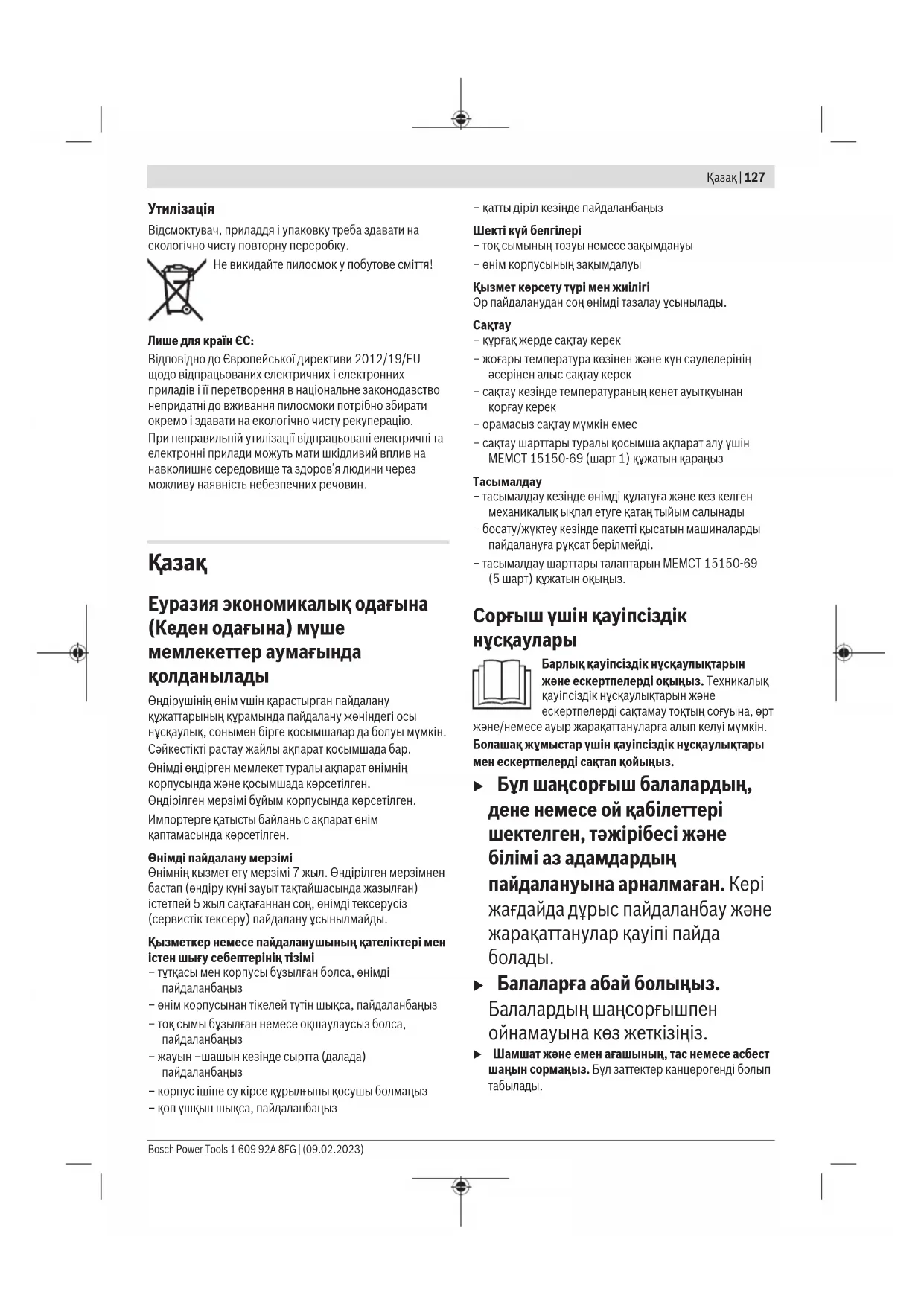

kk Пайдалану на скаулығының

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нүсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі буйым корпусында көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшқын шықса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан сон өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді.
- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын оқыңыз.

Сорғыш үшін қауіпсіздік нұсқаулары

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

▶ Бул шансорғыш балалардың, дене немесе ой қабілеттері шектелген, тәжірібесі және білімі аз адамдардың пайдалануына арналмаған. Кері жағдайда дұрыс пайдаланбау және жаракаттанулар қауіпі пайда болады.
▶ Балаларға абай болыңыз.

Балалардың шаңсорғышпен ойнамауына көз жеткізіңіз.

▶ Шамшат және емен ағашының, тас немесе асбест шаңын сөрмаңыз. Бүл заттектер канцерогенді болып табылады.

128|Қазақ

ECKEPTY

Шансорғышты пайдалану, соратын заттектер мен оларды

дурыс жою туралы кажетті акпаратты алғаннан соң ғана шаңсорғышты пайдаланыңыз. Нуқсаулықтарды дәл орындау орынсыз пайдалану мен жарақаттануларды азайтады.

ECKEPTY

Шансорғыш күрғақ заттектерді және тиісті шаралар арқылы

сүйықтықтарды да соруға арналған. Сүйықтықтар тиої ток соғу қаупін артырады.

▶ Шансорғышпен бензин, май, спирт, еріткіштер сияқты жанғыш немесе жарылғыш сүйықтықтарды соруға болмайды. branching, жанып турған немесе жарылғыш шанды соруға болмайды. Шансорғышты жарылу каупі бар жайларда пайдалануға болмайды. Шан, бу немесе сүйықтықтар тутануы немесе жарылуы мүмкін.

ECKEPTY

Розетканы тек пайдалану нускаулығында белгіленген

максаттарда пайдаланыңыз.

ECKEPTY

Көбік немесе су шықса шансорғышты бірден өшіріп,

контейнерін тазалаңыз. Кері жағдайда шансорғыш зақымдануы мүмкін.

НАЗАР АУДАРЫНЫЗ! Шансорғышты тек ішкі бөлмелерде пайдалану арқылы сақтауға болады. Шансорғыштың жоғары жағына жаңбырдың немесе ылғалдың тиқої ток соғу қаупін артырады.
▶ НАЗАР АУДАРЫНЫЗ! Калткыны жүйелі түрде тазалап, оның зақымдалмағанын тексеріңіз. Кері жағдайда шаңсорғыш дұрыс істемеуі мүмкін.
Электр куралды вилгалды ортада пайдалану кажет болса, автоматты сактандырғыш ажыратқышын пайдаланыңыз. Автоматты сактандырғыш ажыратқышын пайдалану ток соғу қауібін төмендетеді.
Эр пайдаланудан алдын шансорғышты, кабельді және айырды тексеріңз. Ақауды байқасаңыз шансорғышты пайдаланбаңыз. Шансорғышты өзіңз ашпаңыз, оны тек білікті маманға және тупнусқалы бөлшектермен жәндетіңз. Зақымдалған шансорғыш, кабель және айыр электр тоғының соғу қаупін арттырады.
Кабельді баспацыз немесе оны жаншып тастамаңыз. Айырды розеткадан шығару немесе шаңсорғышты жылжыту үшін кабельді тартпаңыз. Зақымдалған кабель электр тоғының соғу қаупін арттырады.
▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарыңыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.
Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.

- Шансорғышты тек білікті маманға және арнаулы бөлшектермен жәндетіңз. Сол арқылы шансорғыш қауіпсіздігін сақтайсыз.

ECKEPTY

Сорғыш денсаулыққа зиян келтіретін шанды жүтады.

Босату және техникалық қызмет көрсету әрекеттерін, соның ішінде шаң жинағыш контейнерді тазалау бойынша жұмыстарды мамандандырылған кәсіпорындарға орындауға тапсырыңыз. Тиісті қорғаныс жабдығы қажет болады. Сорғышты толық және муқият енгізілген сүзгі жүйесінсіз пайдаланбаңыз. Кері жағдайда денсаулығыңызға зиян келуі мүмкін.

▶ Пайдалану алдында сорғыш шлангтың ақаусыз болуына көз жеткізіңіз. Шаң таралмауы үшін сорғыш шланғы шаңсорғышка қосулы турсын. Шанды жұтып жіберу мүмкін.
▶ Шансорғыш үстіне отырмаңыз. Шансорғышты бүзуыңыз мүмкін.
Желі кабелін және сорғыш шланғын абайлап пайдаланыңыз. Олардың өзге адамдарға зиян келтіруі мүмкін.
- Шансорғышты тікелей бағыттылған су ағынымен тазаламаңыз. Шансорғыш жоғарғы бөлігінің ішіне су кірсе, ол электр тоғының соғу қаупін артырады.
▶ Шаңсорғышты тиісті тәртіппен жерге туйықталған ток желісіне жалғаңыз. Розетка мен ұзартқыш кабельде ақаусыз қорғаныш сым болуы қажет.

Белгілер

Төменdegі белгілер шансорғышты пайдаланған кезде маңызды болуы мүмкін. Белгілер мен олардың мағынасын жаттап алыңыз. Белгілерді дұрыс түсіну пайдаланушыға шансорғышты дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

ЕСКЕРТУ! Барлық қауіпсіздік техникасының нусқауларын және ескертпелерді оқып шығыңыз.

Қауіпсіздік техникасының нұсқауларын және ескертпелерді сақтамау ток соғуға, өртке және/немесе ауыр жаракаттануға әкелуі мүмкін.

IEC/EN 60335-2-69 бойынша L класындағы шектік мәні > 1 мг/м³ болған денсаулықа зиянды шанды курғак соруға арналған сорғыш

ЕСКЕРТУ! Сорғыш денсаулыққа зиян келтіретін шанды жұтады. Босату және техникалық қызмет көрсету әрекеттерін, соның ішінде шаң жинағыш контейнерді тазалау бойынша жумыстарды мамандандырылған кәсіпорындарға орындауға тапсырыңыз. Тиісті

Белгілер мен олардың, мағынасы

корғаныс жабдығы қажет болады. Сорғышты толық және муқият енгізілген сүзгі жүйесінсіз

пайдаланбаңыз. Кері жағдайда денсаулығыңызға зиян келуі мүмкін.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз.

Техникалық қауіпсіздік нұсқаулықтарын және

ескертпелерді сактамау токтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін. Пайдалану нұсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Сорғыш тутанбайтын құрғақ шанды, тутанбайтын сүйықтықтарды және су мен ауа қоспасын жинау, сору, тасымалдау және ажыратуға арналған. Сорғыштың шаң тудыру қабілеті тексеріліп, ол L шаң класына сәйкес келеді. Ол кәсіпорындарда, мысалы, шеберханаларда, өнеркәсіпте және зауыттарда пайдалануға қойылатын аса жоғары талаптарға сай келеді.

IEC/EN 60335-2-69 стандарты бойынша L шаң класындағы сорғыштарды тек жарылыстың шектік мәні

1 мг/м³ болған жағдайда денсаулыққа зиянды шанды сору үшін пайдалануға болады.

Шансорғышты тек барлық қызметтерді толық бағалап, шектеусіз орындай алатын болғанда немесе тиісті нұсқаулықтарды алғаннан соң пайдалану керек.

Розетканы жұмыс кезінде тек құрғақ ортада пайдалану керек.

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдас бөліктердің нөмірлері суреттері бар беттердегі шансорғыштың сипаттамасына негізделген.

(1) Контейнер
(2) Шланг бекіткіші
(3) Электр куралының розеткасы
(4) Косу/өшіру түймесі
(5) Тасымалдау түткасы
(6) Сорғыштың жоғарғы бөлігі
(7) Сорғыштың жоғарғы бөлігіне арналған құлып
(8) Жугіргі дөңгелек
(9) Баскару дөңгелегі
(10) Баскару деңгелегінің тежегіші
(11) SFC коскышы
(12) Сору адаптеріне арналған ұстағыш
(13) Кабель устағышы

(14) Сорғыш шланг ұстағышы
(15) Тесік кондырма/кисайған кондырмага арналған ұстағыш
(16) Ірі кокыс кондырмасына арналған ұстағыш
(17) Сорғыш шланг
(18) Сору адаптері
(19) Кисайған қондырма
(20) Кокыс кабы
(21) Сорғыш кұбыр
(22) Ipr koqyc kondbpmacs
(23) Саңылау кондырмасы
(24) Батырма
(25) Шланг устағышының патроны
(26) Косымша ауа саңылауы
(27) Сүзгі ұстағышы
(28) Катпарлы сүзгі
(29) Калткы

Техникалық мәліметтер

Ылғалды/құрғақ шаңсорғыш GAS 20 L SFC
Өнім нөмірі		3 601 J7B 1..
Номиналды кернеу В 220–240
Номиналды тұтынылатын куат Вт 1200
Жиїлік Гц 50–60
Контейнер көлемі (брутто/нетто)	л 19/15
Нетто салмағы (сүйықтық) л 11,5
Шаң жинағыш қаптың көлемі л 7,5
Макс. вакуум ^4)
– Шаңсорғыш гПа 202
– Турбина гПа 215
Макс. көлемді ағын ^4)
– Шаңсорғыш л/с	м ^3 /с	31,5
		0,0315
– Турбина	л/с	62
	м ^3 /с	0,062
Макс. сору куаты	Вт 245
Қатпарлы сүзгі ауданы	м ^2 0,28
Шаң класы		L
Салмағы	кг 6,4
EPTA-Procedure 01:2014
құжатына сай
Қорғаныс класы		± /l
Шаңсорғыштың қорғаныс дәрежесі		IPX4

130|Қазақ

Ылғалды/құрғақ шансорғыш GAS 20 L SFC

Швейцариялык желілік ашаның корғаныс дәрежесі

IP55

A) ∅ 35 мм және ұзындығы 3 м сору шлангымен өлшелген Мәліметтер [U] 230 В кесімді кернеуге арналған. Баска кернеу және елде қабылданған зандар бул мәліметтерді өзгертуі мүмкін. Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Косымша ақпаратты мына мекенжай бойынша караңыз: www.bosch-professional.com/wac.

Iске косу/токтату автоматикасы ^A)

A) Жалғанған электр құралының руксат етілген қосылым қуаты туралы деректер (елге байланысты)

Шуыл және діріл туралы ақпарат

EN 60335-2-69 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Сорғыштың амплитуда бойынша есептелген дыбысть қысым деңгейі әдтете 72 дБ(А) күрайды. К дәлсіздігі = 2 дБ. Шуыл деңгейі жұмыс барысында белгіленген шамалардан артық болуы мүмкін. Қулак қорғанысын тағыңыз!

Жалпы діріл мәндері a_n (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60335-2-69 бойынша есептелген: a_n < 2,5 m/c^2, K = 1,5 m/c^2 .

Монтаждау

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарыңыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.

Сору керек-жарактарын орнату (А суретін караңыз)

Сорғыш шланғы (17) қыскыш жүйесімен жабдыкталған, сору керек-жарактарын (сорғыш адаптер (18), қисайған қондырма (19)) қосуға болады.

Бүріккіштер мен құбырларды орнату

• Кисайған кондырма (19) сорғыш шлангіге (17) сорғыш шлангінің екі батырмасы (24) дыбыспен тірелгенше салыңыз.
• Содан кейін кажетті сору керек-жарактарын (ірі юкыс кондырмасы, тесік кондырма, сору кубыры және т.б.) кисайған кондырмага (19) енгізіңіз.

– Бөлшектеу үшін батырмаларды (24) ішке басып, курамдас бөліктерін ажыратыңыз.

• Сору адаптерін (18) сору шлангына (17) сору шлангының екі басу туймешесі (24) дыбыспен тірелгенше салыңыз.
  – Шешу үшін басу түймешелерін (24) ішіне басып бөліктерін ажыратыңыз.

Сорғыш шлангінің ұстағышын орнату (В суретін қараңыз)

- Сорғыш шлангінің (17) ұстағышын (14) жоғарыдан арнайы патрондарға (25) тірелгенше берік кіргізіңіз.

Сорғыш шлангіні орнату (С суретін қараңыз)

- Сорғыш шлангіні (17) шланг бекіткішіне (2) берік жалғаныз.

Нускау: Соруда сору шлангында және жабдыктарында шаң үйкелісі арқылы электр заряд пайда болады, оны пайдаланушы статикалық ток ажыралуы арқылы сезуі мүмкін (қөршаған орта әсерлеріне және дене сезімдігіне байланысты).

Жалпы ретте Bosch антистатикалық сору шлангін (жабдық) майда шаң немесе құрғақ материалдарды соруда пайдалануды ұсынады.

Коқыс қабын немесе шаң жинағыш қапты орнату/шығару (құрғақ шаң сору) (D1–D2 суреттерін қараңыз)

Күргақ шан сору үшін қоқыс қабын (20) немесе шан жинағыш қапты (керек-жарак) контейнерге (1) салуға болады. Осылайша шанды қоқыска тастау жеңілдейді.

Тасталатын капты орнату

• Кулыптарды (7) ашып шаңсорғыштың жоғары белігін (6) ашыңыз.
  – Çokыс қабын (20) толтыру саңылауымен бірге алға қарай контейнер (1) ішіне енгізіңіз.
  – Толтыру саңылауын жалғағыш фланец арқылы оның куысына дейін тартыңыз.
• Кокыс кабының (20) контейнердің (1) ішкі кабырғаларымен толығымен жанасқанына көз жеткізіңіз.
• Кокыс кабының (20) калдығын контейнер (1) шетінен кағыңыз.
• Шансорғыштың жоғары бөлігін (6) орнатып кұлыптарды (7) жабыңыз.

Коқыс қабын шығару және құлыптау

• Кулыптарды (7) ашып шаңсорғыштың жоғары белігін (6) ашыңыз.
• Толы кокыс кабын (20) жалғағыш фланецтен артқа қарай тартып шығарыңыз.
  – Кокыс кабын (20) закымдамай контейнерден (1) ақырындан шығарыңыз.

Коқыс қабының жалғағыш фланецке немесе басқа өткір заттарға тимегеніне көз жеткізіңіз.

– Коқыс кабын (20) толтыру саңылауының астынан байланыз.

Шаң кабын алмастыру/орнату (керек-жарак)

• Кулыптарды (7) ашып шансорғыштың жоғары бөлігін (6) ашыңыз.
• Толык шаң қабын қосу фланецінен шығарыңыз. Шаң қабының тесігін қакпағымен жабыңыз. Жабык шаң қабын шаңсорғыштан контейнерден (1) алып қойыңыз.
  – Жаңа шан қабын шансорғыш ернемектік біріктіргішіне кигізіңіз. Шан қабының контейнер (1) ішінде толықтай жатуына көз жеткізіңіз.
• Шансорғыштың жоғары бөлігін (6) орнатып күлыптарды (7) жабыңыз.

Пайдалану

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шаңсорғышты алып қоюдан алдын айырды розеткадан шығарыңыз. Осы сақтық шарасы шаңсорғыштың байқаусыз қосылуына жол бермейді.

Шансорғышты пайдаланған кезде оны кенет домалап кетуден қорғау үшін басқару дөңгелектерінің (9) арнайы тежегіштермен (10) бұғатталғанына көз жеткізіңіз.

Жугіргі дөңгелектердің (8) және басқару дөңгелектерінің (9) жұмысын пайдалану алдында тиісті астыңғы бетте тексеріңіз.

Пайдалануға ендіру

Желілік кернеуге назар аударыңыз! Ток көзінің куаты шаңсорғыштың зауыттық тактайшасындағы мәліметтерге сай болуы қажет. 230 В деп белгіленген шаңсорғыштарды 220 В шамасында да пайдалануға болады.
▶ Еліцізде денсаулыкça зиянды шандар бойынша колданылатын ереже/зандар туралы мәлімет алыңыз.

Шансорғышты төмендегі материалдарды шансору үшін пайдалануға болады:

– Экспозиция шегі > 1 мг/м ^3 болатын шанды сору Шансорғышты ешкашан жарылу қаупі бар бөлмелерде пайдаланбаңыз.

Оңтайлы сору қуатын қамтамасыз ету үшін сорғыш шлангіні (17) шансорғыш жоғарғы бөлігінен (6) толық алыңыз.

Кургак copy

Жиылған шандарды сорыңыз

• Сорғышты қосу үшін қосу/өшіру түймесін (4) басыңыз.
  – Сорғышты өшіру үшін қосу/өшіру түймесін (4) кайтадан басыңыз.

Жумыс істеп турған электр куралдарынан шыкқан шанды сору (Е суретін караңыз)

▶ Ауа бөлмеге шыкса бөлмеде жетерлік ауа алмасу көрсеткіші (L) болуы керек. Тиісті заңдарға назар аударыңыз.

Шаңсорғышқа жерге қосылған розетка (3) кіріктірілген. Осы жерге сыртқы электр құралын жалғауға болады. Жалғанған электр құралының максималды рұқсат етілген қосылым қуатына назар аударыңыз.

• Сору адаптерін (18) орнатыңыз.
  – Сору адаптерін (18) электр куралының сору келте кубырына салыңыз.

Нускау: сорғыш шлангіге ауа кірісі аз болған электр күралдарымен жұмыс істегенде (мысалы, жуқа ара, ажарлағыш және т.б.), сору адаптеріндегі (18) қосымша ауа саңылауы (26) ашық болуы тиіс. Тек осының арқасында сүзгіні жартылай автоматты тазалау (SFC) кыындықсыз жұмыс істейді.

Ол үшін сакинаны қосымша ауа саңылауы (26) арқылы саңылау барынша ашылғанша бұраңыз.

– Шансорғыштың іске қосу/төктату автоматикасын қолданыска енгізу үшін қосу/өшіру түймесін (4) қыскаша басыңыз.
– Шансорғышты қолданысқа енгізу үшін розеткаға (3) жалғанған электр құралын іске қосыңыз. Шансорғыш автоматты түрде іске қосылады.
– Сору әрекетін аяқтау үшін электр құралын өшіріңіз. Іске қосу/токтату автоматикасы сорғыш шлангіде қалған шаңды сорып шығару үшін ең көбі 15 секунд қосымша жұмыс істейді.
– Шансорғышты өшіру үшін қосу/өшіру түймесін (4) басыңыз.

Ылғал шаңсору

▶ Шаңсорғышпен бензин, май, спирт, еріткіштер сияқты жанғыш немесе жарылғыш сұлықтықтарды соруға болмайды. Ыстық, жанып түрган немесе жарылғыш шанды соруға болмайды. Шаңсорғышты жарылу қаупі бар жайларда пайдалануға болмайды. Шаң, бу немесе сұлықтықтар түтануы немесе жарылуы мүмкін.
▶ Шансорғышты сорғы ретінде пайдалануға болмайды. Шансорғыш ауа және су қоспасын соруға арналған.

Ылғал шаңсору алдындаңы жұмыс қадамдары

• Кулыптарды (7) ашып шаңсорғыштың жоғары белігін (6) ашыңыз.
  – Кажет болса, кокыс кабын (20) немесе шан жинағыш капты шығарып алыңыз.
  – Кажет болса, контейнерді (1) босатыңыз.
  – Шансорғыштың жоғары бөлігін (6) орнатып кұлыптарды (7) жабыңыз.

- Шансорғышты косыңыз.

132|Қазақ

Шансорғыш қалтықымен жабдықталған. Максималды толтыру биіктігіне жеткен кезде, сору токтатылады.

• Шансорғышты өшіріңіз.
• Контейнерді (1) босатыңыз.
  Ылғалды шаң сөрғаннан кейін зең басудың алдын алу үшін:
• Шансорғыштың жоғарғы белігін (6) алып, қатпарлы сүзгіні (28) шығарыңыз және барлығын жақсылап кептіріңіз.

Жарты автоматты сүзгі тазалау (F суретін караңыз)

Сору куаты жеткіліксіз болса, сүзгіні тазалау кажет.

Сүзгіні тазалау жилігі шаң түрі мен көлеміне байланысты. Жуйелі түрде пайдаланса, максимальдық куат ұзақ сақталады.

Сузгіні жартылай автоматы тазалау (SFC) кезінде шан, отырып ауа ағыны ауыскандықтан жалпак, жиналатын сүзгінің панельдері тазаланады.

Беті ластанған қатпарлы сүзгі толық істейді. Жалпақ қатпарлы сүзгіні қағып немесе үрлеп тазарту керек емес, ол және сүзгіні закымдау мүмкін.

SFC сүзгіні тазалауды іске қосу

– Алақанмен қақпақ тесігін немесе сору шланғысының тесігін жабыңыз.
- SFC коскышын (11) 3 рет тазалаңыз.

Техникалық күтім және қызмет

Техникалық қызмет көрсету және тазалау

▶ Курылғыны реттеу, жабдық бөлшектерін алмастыру немесе шансорғышты алып қоюдан алдың айырды розеткадан шығарықыз. Осы сақтық шарасы шансорғыштың байқаусыз қосылуына жол бермейді.
▶ Дурыс және сенімді істеуі үшін шансорғыш пен желдеткіш саңылауларын таза ұстаңыз.
▶ Шансорғышты күту немесе тазалауда шантутқыш маскасын киіңіз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет керсету орталықтарында жүргізілуі тиіс.

Пайдаланушы техникалық қызмет көрсетүү үшін, сорғышты бөлшектеу, тазалау және оған мүмкіндігінше қызмет көрсету керек, тек осы жағдайда қызмет көрсетуші мамандар мен басқа түлғаларға қауіп төнбейді. bjтимал тәукелдерге жол бермеу үшін сорғышты бөлшектеу алдында тазалау керек. Сорғышты бөлшектеу жұмысы өткізілетін бөлме жақсы желдетілуі керек.

Техникалық қызмет көрсету кезінде жеке қорғаныс жабдығын киіңіз. Техникалық қызмет көрсеткеннен кейін техникалық қызмет көрсету аймағын тазалау керек.

Жылына кем дегенде бір рет өндіруші немесе тапсырыс

алған түлға сүзгінің зақымдалуы, сөрғыштың саңылаусыздығы және бақылау құрылғысының жұмысы сияқты шанға қатысты тексеру жұмыстарын орындауы кажет.

Кір айналада турған L класындағы сорғыштардың сырты және барлық агрегат бөліктерін тазалау және герметикпен өндеу қажет. Техникалық қызмет көрсету және жәндеу жұмыстарын орындау кезінде тазаланбайтын бөліктерді алып тастау керек. Бүл бөліктерді еткізбейтін қаптарда қалдықтарды жою бойынша қолданылатын заңдарға сай тастау керек.

- Сорғыштың корпусын мезгіл-мезгіл дымқыл шуберекпен тазалап тұрыңыз.

– Контейнерді (1) стандартты выскаланбайтын тазалау құралымен тазалап кептіріңіз.

Сузгіні тазалау

Шаңыдысын жүйелік ретте босату және сүзгіні тазалау оптималды сору куатын қамтамасыз етеді. Егер сору куаты жетілмесе шаңсорғышты қызмет көрсету шеберханасына апару керек.

Сүзгіні тазалау/алмастыру (G1-G2 суреттерін караңыз)

Зақымдалған қатпарлы сүзгіні бірден алмастырыңыз.

• Кулыптарды (7) ашып, шансорғыштың жоғарғы белігін (6) алып тастаңыз.
• Сузгі устағышын (27) биналу бағытымен тірелгенше бурап, сузгі устағышын каппарлы сүзгімен (28) бірге шансорғыштың жоғарғы бөлігінен (6) шығарып алыңыз.
  – Ластанған/зақымдалған қатпарлы сүзгіні (28) сүзгі ұстағышынан (27) тартып алыңыз.
• Катпарлы сүзгінің (28) пластиналарын жұмсақ қылшакпен тазалаңыз. немесе

Зақымдалған қатпарлы сүзгіні (28) алмастырыңыз.

– Сузгі устағышын (27) тазаланған/жаңа қатпарлы сүзгіге (28) салыңыз.
– Сузгі устағышын (27) қатпарлы сүзгімен (28) бірге шансорғыштың жоғарғы бөлігіне енгізіп, сүзгі устағышын (27) қайналу бағытымен тірелгенше бұраңыз.
– Шансорғыштың жоғары белігін (6) орнатып кұлыптарды (7) жабыңыз.

Қалтқыны тазалау (Н суретін қараңыз)

Калткыны (29) кейде-кейде тазалап тұрыңыз.

• Кулыптарды (7) ашып, шаңсорғыштың жоғарғы белігін (6) алып тастаңыз.
• Сузгі устағышын (27) қатпарлы сүзгімен (28) бірге шаңсорғыштың жоғарғы бөлігінен (6) шығарып алыңыз.
• Катпарлы сүзгіні (28) сүзгі устағышынан (27) тартып алыңыз.
• Калткыны (29) сумен жуып шығыңыз.

– Сузгі устағышын (27) қатпарлы сүзгімен (28) бірге кайтадан шансорғыштың жоғарғы белігіне (6) енгізіңіз.
- Шансорғыштың жоғары белігін (6) орнатып кұлыптарды (7) жабыңыз.

Сақтау және тасымалдау (І суретін қараңыз)

• Контейнерді (1) босатып, тазалаңыз. Зең басудың алдын алу үшін қатпарлы сүзгі (28) мен сорғыштың іші күргақ болуын қамтамасыз етіңіз.
• Желілік кабельді кабель устағышына (13) ораңыз.

Акаулыктарды жою

▶ Егер ақаулық пайда болса, (мысалы, сүзгі бүзылған болса) шансорғышты дерев өшіру керек

– Керек-жарактарды өзінің арнайы ұстағыштарына салыңыз: сору адаптерін (18) (12) ұстағышына, саңылау қондырмасын (23) (15) ұстағышына, ірі қоқыс қондырмасын (22) (16) ұстағышына.
- Сорғыш шлангіні (17) сорғыштың жоғарғы бөлігіне өткізіп, ұстағышқа (14) салыңыз.
– Шансорғышты тек тасымалдау түткасынан (5) устаңыз.
- Сорғышты күрғақ бөлмеге қойыңыз және рүқсатсыз пайдаланудан қорғаңыз.
– Баскару деңгелектерін (9) бекіту үшін баскару деңгелектерінің тежегішін (10) төмен басыңыз.

болады. Кайта іске косудан алдын ақаулықты жою керек.

Мәселе Шешімі

Сору турбинасы жұмыс істемей түр.	– Желілік кабельді, ашаны, сақтандырғышты, розетканы және қалтқыны (29) тексеріңіз.
	– Қосу/өшіру түймесін (4) қыскажа басыңыз немесе розеткаға жалғанған электр құралын (3) қосыңыз.
Сору турбинасы өшеді.	– Контейнерді (1) босатыңыз.
Сору турбинасы контейнер босатылғаннан кейін де жұмыс істемей түр.	– Шаңсорғышты өшіріп, 5 секунд күтіңіз, 5 секунд өткеннен кейін қайта қосыңыз.
	– Қалтқыны (29) тазалаңыз.
Сору құаты төменDEDі.	– Сору саптамасын, сору құбырын (21), сорғыш шлангіні (17) немесе қатпарлы сүзгіні (28) жиналып қалған кірден тазартыңыз.
	– Қоқыс қабын (20) немесе шаң жинағыш қапты алмастырыңыз.
	– Шаңсорғыштың жоғарғы белігін (6) дұрыс орнатып, құлыптарын (7) жабыңыз.
	– Қатпарлы сүзгіні (28) ауыстырыңыз.
Шаң сору кезінде шаң шығып жатыр	– Қатпарлы сүзгінің (28) дұрыс орнатылғанын тексеріңіз.
	– Қатпарлы сүзгіні (28) ауыстырыңыз.
Өшіру автоматикасы (ылғалды сору) жұмыс істемей түр.	– Қалтқыны (29) тазалаңыз.
	Сүйықтықтар ток өткізбейтін болса немесе көбік пайда болса, өшіру автоматикасы жұмыс істемейді.
	– Толтыру деңгейін жүйелі түрде бақылаңыз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды кабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

134 | Română

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Шансорғышты, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет.

Шаңсорғышты үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және мемлекеттік заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Română
