GAS 20 L SFC Professional - Putekļsūcējs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Ūdens un putekļu sūcējs
Zīmols	Bosch
Modelis	GAS 20 L SFC Professional
Tvertnes bruto tilpums	19 L
Tvertnes neto tilpums	15 L
Neto tilpums šķidrumiem	11,5 L
Putekļu maisa tilpums	7,5 L
Svars	6,4 kg
Nominālais spriegums	220-240 V
Frekvence	50-60 Hz
Nominālā absorbētā jauda	1 200 W
Maksimālais vakuums	202 hPa
Maksimālā plūsma	31,5 l/s
Maksimālā sūkšanas jauda	245 W
Krokotā filtra aktīvā virsma	0,28 m²
Filtrācijas klase	L
Aizsardzības indekss	IPX4
Aizsardzības klase	I
Skaņas spiediena līmenis	72 dB(A)
Filtra tīrīšana	Daļēji automātiska (SFC)
Elektroinstrumenta kontaktligzda	Jā, ar automātisku ieslēgšanu/izslēgšanu
Aizkavētās izslēgšanās funkcija	15 sekundes
Izmantošana	Profesionāla (būvlaukumi, darbnīcas)

Bieži uzdotie jautājumi - GAS 20 L SFC Professional BOSCH

Kā lietot daļēji automātisko filtra tīrīšanu (SFC)?

Lai aktivizētu SFC, ar plaukstu nofiksējiet uzgaļa vai sūkšanas šļūtenes stiprinājumu, pēc tam trīs reizes nospiediet SFC slēdzi (11). Tas apgriež gaisa plūsmu, lai notīrītu filtra krokās uzkrājušos putekļus. Izmantojiet šo funkciju, tiklīdz sūkšanas jauda samazinās.

Vai ar šo sūcēju varu sūkt šķidrumus?

Jā, šis sūcējs ir paredzēts neuzliesmojošu šķidrumu sūkšanai. Pirms šķidrumu sūkšanas izņemiet vienreizējās lietošanas maisu vai putekļu maisu. Sūcējs automātiski apstājas, pateicoties pludiņam, kad tiek sasniegts maksimālais piepildījuma līmenis (11,5 L). Pēc lietošanas iztukšojiet tvertni un ļaujiet filtram nožūt.

Kāda ir atšķirība starp sūkšanas režīmu un turbīnas režīmu?

Sūkšanas režīmā ierīce sūc putekļus un šķidrumus ar vakuumu 202 hPa. Turbīnas režīmā tā var pūst gaisu ar plūsmas ātrumu 62 l/s un vakuumu 215 hPa. Izmantojiet turbīnas režīmu, lai izpūstu putekļus vai ātri nožūtu.

Kā nomainīt kroku filtru?

Atvienojiet sūcēju no strāvas. Atveriet stiprinājumus (7), noņemiet augšējo daļu (6). Pagrieziet filtra turētāju (27) līdz galam virzienā ① un noņemiet to kopā ar kroku filtru (28). Nomainiet bojāto filtru. Viegli notīriet jaunā filtra krokas ar mīkstu suku, pēc tam salieciet atpakaļ.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet un notīriet sūkšanas uzgali, cauruli (21), šļūteni (17) un kroku filtru (28). Ja vienreizējās lietošanas maiss (20) vai putekļu maiss ir pilns, nomainiet to. Pārliecinieties, ka sūcēja augšējā daļa (6) ir pareizi nofiksēta. Ja problēma turpinās, aktivizējiet SFC vai nomainiet filtru.

Vai es varu izmantot sūcēju kopā ar elektroinstrumentu?

Jā, sūcējam ir elektriskā kontaktligzda (3) ar zemējuma kontaktu, lai pievienotu elektroinstrumentu. Izmantojiet sūkšanas adapteri (18). Automātiskās ieslēgšanās/izslēgšanās funkcija palaiž sūcēju, kad instruments ir ieslēgts, un izslēdz to 15 sekundes pēc instrumenta izslēgšanas.

Kā iztīrīt tvertni pēc šķidrumu sūkšanas?

Pēc tvertnes iztukšošanas noņemiet augšējo daļu (6) un kroku filtru (28). Ļaujiet tvertnei un filtram pilnībā nožūt, lai novērstu pelējuma veidošanos. Notīriet tvertni ar neabrazīvu tīrīšanas līdzekli un noskalojiet ar tīru ūdeni.

Kādus putekļu maisu veidus es varu izmantot?

Jūs varat izmantot vienreizējās lietošanas maisus (20), kas tiek piegādāti kopā ar sūcēju, vai atkārtoti lietojamos putekļu maisus (piederums). Sūkot sausas vielas, ievietojiet maisu tvertnē, pārliecinoties, ka tas labi pieguļ sienām. Maisa tilpums ir 7,5 L.

Vai sūcējs ir piemērots bīstamiem putekļiem?

Jā, šis sūcējs ir sertificēts ar filtrācijas klasi L saskaņā ar CEI/EN 60335-2-69. Tas var sūkt veselībai kaitīgus putekļus ar ekspozīcijas robežvērtību > 1 mg/m³. Apkopes laikā vienmēr lietojiet individuālos aizsardzības līdzekļus un ievērojiet drošības norādījumus.

Kur es varu atrast rezerves daļas un pēcpārdošanas servisu?

Rezerves daļas un sprādzienbīstamie attēli ir pieejami vietnē www.bosch-pt.com. Francijā varat izmantot tiešsaistes SAV DIRECT veidlapu vai sazināties ar Bosch klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26 (vietējais zvans). Remontam uzticiet sūcēju kvalificētam speciālistam, kurš izmanto oriģinālās detaļas.

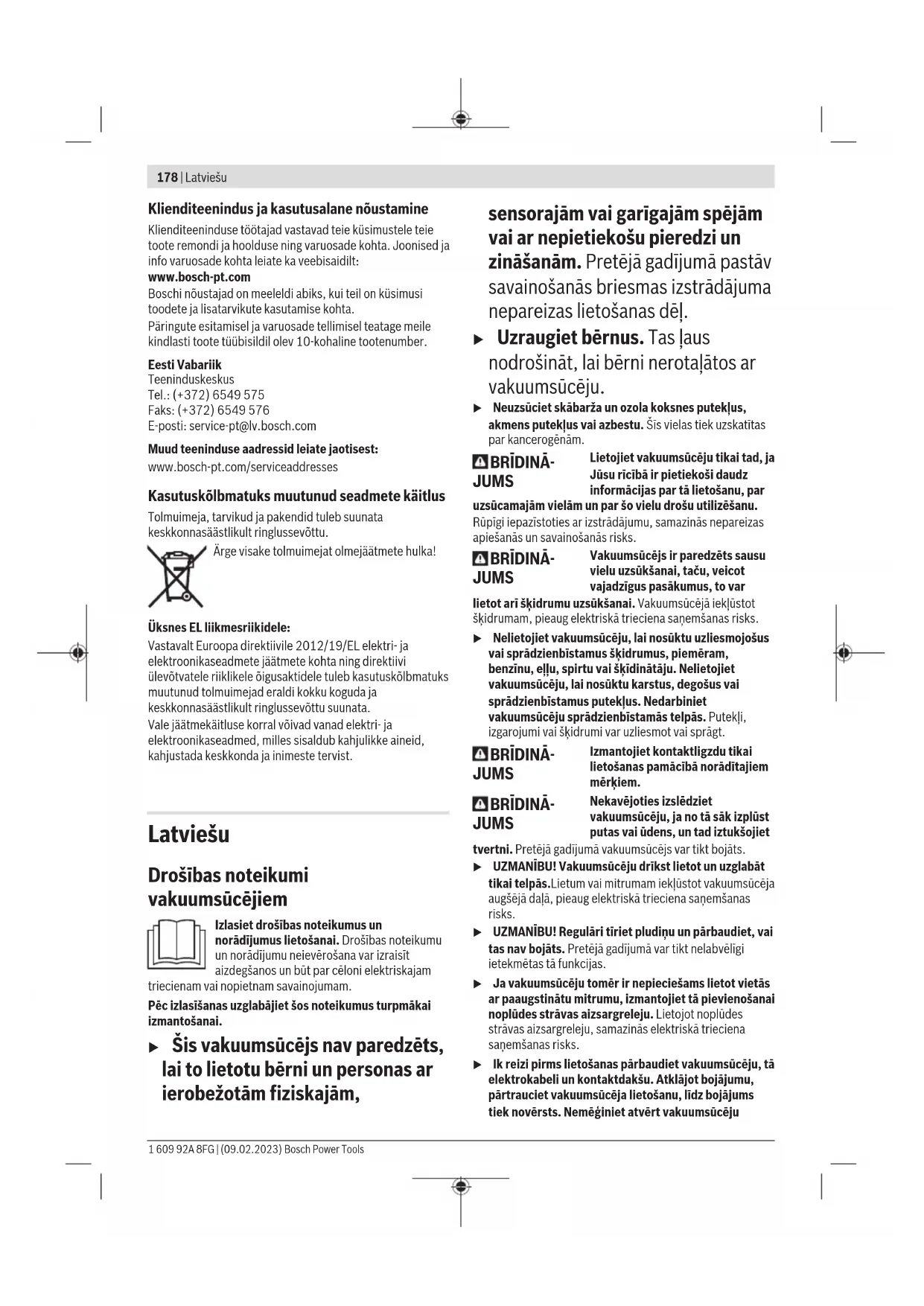

LIETOŠANAS INSTRUKCIJA GAS 20 L SFC Professional BOSCH

Drošības noteikumi vakuumsūcējiem

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

▶ Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām,

sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēļ.

▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar vakuumsūcēju.
▶ Neuzsūciet skābarža un ozola koksnes puteklus, akmens puteklus vai azbestu. Šis vielas tiek uzskatītas par kancerogēnām.

BRÍDINÁ-JUMS

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par

uzsūcamajām vielām un par šo vielu drošu utilizēšanu.

Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

BRÍDINÁ-JUMS

Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus pasākumus, to var

lietot ari škidrumu uzsūkšanai. Vakuumsūcējā iekļūstot škidrumam, pieaug elektriskā trieciena saņemšanas risks.

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus škīdrumus, piemēram, benzīnu, ellu, spirtu vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Puteklj, izgarojumi vai škīdrumi var uzliesmot vai sprāgt.

BRÍDINÁ-JUMS

Izmantojiet kontaktligzdu tikai lietošanas pamācībā norādītajiem mērķiem.

BRÍDINÃ- JUMS

tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

UZMANIBU! Vakuumsücēju drikst lietot un uzglabāt tikai telpās. Lietum vai mitrumam iekļūstot vakuumsücēja augšējā daļā, pieaug elektriskā trieciena saņemšanas risks.
▶ UZMANĪBU! Regulāri tīriet pludinų un pārbaudiet, vai tas nav bojāts. Pretējā gadījumā var tikt nelabvēlīgi ietekmētas tā funkcijas.
Ja vakuumsūcēju tomēr ir nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās elektriskā trieciena saņemšanas risks.
Ik reizi pirms lietošanas pârbaudiet vakuumsûcêju, tã elektrokabeli un kontaktdakšu. Atkläjot bojājumu, pârtrauciet vakuumsûcêja lietošanu, līdz bojājums tiek novērsts. Nemëginiet atvērt vakuumsûcêju

saviem spēkiem, bet nodrošiniet, lai to remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālās rezerves daļas. Bojājums vakuumsūcējā, tā elektrokabelī vai kontaktdakšā paaugstina elektriskā trieciena saņemšanas risku.

▶ Nepārbrauciet un nesaspiediet vakuumsūcēja elektrokabeli. Nevelciet aiz elektrokabela, ja vēlaties atvienot vakuumsūcēja kontaktdakšu no elektrotikla kontaktligzdas vai pārvietot vakuumsūcēju. Ja ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecīenu.
Atvienot vakuumsūcēja kontaktdakšu no elektrotikla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tirišanas vai iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.
Parūpējieties, lai darba telpa tiktu labi vēdināta.
Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.

BRĪDINĀ- JUMS

Vakuumsūcējs satur veselībai kaitīgus puteklus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šlūtene ir nevainojamā stāvokli. Pievienojiet uzsūkšanas šlūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie puteklį. Izbirušie puteklį var tikt ieelpoti.
▶ Nesëdiet uz vakuumsücëja. Tas var instrumentu sabojät.
▶ levērojiet piesardzību, lietojot vakuumsūcēja elektrokabeli un uzsūkšanas šlūteni. Pretējā gadījumā var tikt apdraudētas citas personas.
▶ Nelietojiet vakuumsūcēja tīrišanai tieši uz to virzītu ūdens strūklu. Ūdenim iekļūstot vakuumsūcēja augšējā dalā, pieaug elektriskā trieciena saņemšanas risks.
▶ Pievienojiet vakuumsücēju pie pienācīgi sazemētas elektrotikla kontaktligzdas. Elektrotikla kontaktligzdai un pagarinātājkabelim jābūt aprīkotam ar funkcionēt spējigu aizsargzemējuma vadu.

Simboli

Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija ľaus labāk un drošāk lietot vakuumsūcēju.

Simboli un to nozime

BRÍDINÁJUMS! Izlasiet visus drošības noteikumus un norādijumus. Ja neievēro drošības noteikumus un norādijumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.

Vakuumsūcējs ir paredzēts standartam IEC/EN 60335-2-69 atbilstošu veselībai kaitīgu L klases putekļu sausai uzsūkšanai ar ekspozīcijas koncentrācijas vērtību > 1 mg/m³

BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus puteklus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā puteklu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana

var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pareizs lietojums

Vakuumsūcējs ir paredzēts sausu un nedegošu putekļu, nedegošu šķidrumu un gaisa un ūdens maisījumu savākšanai, uzūkšanai, aizvadišanai un atdališanai. Vakuumsūcējs ir pārbaudīts un atzīts par piemērotu L klases putekļu uzūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās profesionāli izmantojamajiem vakuumsūcējiem.

L klases putekļu uzsūkšanai paredzėto vakuumsūcēju, kas atbilst standartam IEC/EN 60335-2-69, drīkst lietot vienīgi veselībai kaitīgu putekļu uzsūkšanai ar ekspozīcijas robežvērtību > 1 mg/m³.

Lietojiet vakuumsücēju tikai tad, ja esat pilnibā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai ari esat saņēmis pienācīgu apmācību darbam ar to.

Darbības laikā kontaktligzdu drikst izmantot tikai sausā vidē. Die Steckdose darf während des Betriebs nur in trockener Umgebung verwendet werden.

180 | Latviešu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Tvertne
(2) Savienotājs šlūtenes pievienošanai
(3) Kontaktligzda elektroinstrumenta pievienošanai
(4) leslēgšanas/izslēgšanas taustiņš
(5) Rokturis pärnešanai
(6) Vakuumsūcēja augšējā dala
(7) Vakuumsūcēja augšējās daļas aizdare
(8) Brīvgaitas ritenis
(9) Pagriežamais ritenītis
(10) Pagriežamo ritenišu bremze
(11) Taustiņš filtra pusautomātiskās tīrīšanas (SFC) funkcijas aktivizēšanai
(12) Nosūkšanas adaptera turētājs
(13) Elektrokabela turētājs
(14) Uzsūkšanas šlūtenes turētājs
(15) Turētājs salaidumu sprauslai/liektajai sprauslai
(16) Rupjo netīrumu sprauslas turētājs
(17) Uzsūkšanas šlūtene
(18) Nosūkšanas adapters
(19) Liektä sprausla
(20) Maiss utilizēšanai
(21) lesūkšanas caurule
(22) Rupjo netīrumu sprausla
(23) Šuvju sprausla
(24) Nospiežamā poga
(25) Stiprinājums uzsūkšanas šlūtenes turētājam
(26) Gaisa iesūkšanas lūka
(27) Filtra stiprinājums
(28) leloču filtrs
(29) Pludinš

Tehniskie parametri

Vakuumsūcējs mitrai unsausai uzsūkšanai	GAS 20 L SFC
Izstrādājuma numurs	3 601 J7B 1..
Nominālais spriegums V 220–240
Nominālā ieejas jauda W 1200
Frekvence Hz 50–60
Tvertnes tilpums (bruto/neto) I 19/15
Neto tilpums (šķidrumam) I 11,5
Putekļu maisiņa tilpums I 7,5
Maks. gaisa retinājumsA)
- Vakuumsūcējam hPa 202
- Turbīnai hPa 215

Vakuumsūcējs mitrai un sausai uzsūkšanai		GAS 20 L SFC
Maks. tilpuma plūsma ^4)
– Vakuumsūcējam l/s		31,5
	m ^3 /s	0,0315
– Turbīnai l/s		62
	m ^3 /s	0,062
Maks. uzsūkšanas jauda	W 245
leloču filtra laukums	m ^2 0,28
Putekļu klase		L
Svars atbilstoši EPTA-Procedure 01:2014	kg 6,4
Aizsardzības klase		± /l
Vakuumsūcēja aizsardzības klase		IPX4
Šveices kontaktspraudņa aizsardzības klase		IP55

A) Izmērits ar 3 m garu uzūkšanas šlūteni ar ∅ 35 mm Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašaku informāciju skatiet vietnē www.bosch-professional.com/wac.

Automātiska ieslēgšanās/izslēgšanāsA)
	Nominālais spriegums	Maksimālā jauda	Minimālā jauda
ES	230 V	2000 W	100 W
FR	230 V	2000 W	100 W
UK	230 V	1700 W	100 W
CH	230 V	1100 W	100 W
DK	230 V	1100 W	100 W

A) Dati par pievienotā elektroinstrumenta maksimālo pieslēgšanās jaudu (atkarībā no valsts)

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības noteiktas atbilstoši EN 60335-2-69.

Pēc A raksturliknes izsvērtā vakuumsūcēja radītā trokšna skaņas spiediena līmeņa tipiskā vērtība ir 72 dB(A). Mērijuma nenoteiktība K = 2 dB. Trokšna limenis darba laikā var pārsniegt norādītās vērtības. Lietojiet dzirdes aizsarglidzekļus!

Kopējā vibrācijas paātrinājuma vērtība a n (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-69: a n < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Montāža

- Atvienot vakuumsūcēja kontaktdakšu no elektrotikla kontaktligzdas pirms vakuumsūcēja apkalpošanas,

tirišanas vai iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Uzsükšanas piederumu montāža (attēls A)

Uzsükšanas šljutene (17) ir aprikota ar fiksatoru sistēmu, kas lauj tai pievienot uzsükšanas piederumus (uzsükšanas adapteri (18), liekto sprauslu (19)).

• Uzbīdiet liekto sprauslu (19) uz uzsūkšanas šlūtenes (17), līdz abas uzsūkšanas šlūtenes spiedpogas (24) fiksējas ar skaidri sadzirdamu troksni.
• Pēc tam stingri uzbīdiet vēlamo uzsūkšanas piederumu (rupjo netīrumu sprauslu, šuvju sprauslu, iesūkšanas cauruli vai citu) uz liektās sprauslas (19).
• Lai demontētu, nospiediet spiedpogas (24) un vienu pēc otras novelciet dalas no šlūtenes.

Uzsūkšanas adaptera nostiprināšana

• Uzbīdiet uzsūkšanas adapteri (18) uz uzsūkšanas šlūtenes (17), līdz abas uzsūkšanas šlūtenes spiedpogas (24) fiksējas ar skaidri sadzirdamu troksni.
• Lai demontētu daļas, nospiediet spiedpogas (24) un secīgi novelciet daļas no šlūtenes.

Uzsükšanas šljūtenes turētāja montāža (skatīt attēlu B)

- Stingri iebidiet nosūkšanas šlūtenes (17) turētāju (14) šim nolūkam paredzētajos stiprinājumos (25) tā, lai tas nofiksētos.

Uzsūkšanas šlūtenes montāža (skatīt attēlu C)

- Uzmanīgi iebīdiet uzsūkšanas šlūteni (17) šlūtenes savienotājā (2).

Piezime. Uzsūkšanas laikā putekļu berzes dēl šļūtenē veidojas elektriskais lādīnš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un kermana jūtiguma).

Vispārējā gadījumā, uzsūcot smalkus putekļus un sausus materiālus, ieteicams izmantot Bosch antistatisko uzsūkšanas šļūteni (papildpiederums).

Utilizēšanas maisa vai putekļu maisiņa ievietošana/nomaiņa (sausajai uzsūkšanai) (attēli D1–D2)

Veicot sauso uzsūkšanu, var ievietot utilizēšanas maisu (20) vai putekļu maisinņu (papildpiederums) var ievietot tvertnē (1). Tas atvieglo putekļu utilizēšanu.

Utilizēšanas maisa ievietošana

• Atveriet aizdares (7) un noņemiet vakuumsūcēja augšējo daļu (6).
  – levietojiet utilizēšanas maisu (20) tvertnē (1) tā, lai maisa iepildīšanas atvērums būtu vērsts uz priekšpusi.

• Uzvelciet iepildišanas atvērumu uz savienojošās atmalas, līdz atvērums iegulst atmalas padzilinājumā.
  – Pārliecinieties, ka utilizēšanas maiss (20) pilnīgi piegul tvertnes (1) iekšējām sienām.

• Uzlociet utilizēšanas maisa (20) malas uz tvertnes (1) malām.
• Novietojiet vakuumsūcēja augšējo daļu (6) tai paredzētajā vietā un noslēdziet aizdares (7).

Utilizēšanas maisa izņemšana un noslēgšana

• Atveriet aizdares (7) un nonemiet vakuumsücēja augšējo dalu (6).
  – Novelciet pilno utilizēšanas maisu (20) no savienojošās atmalas virzienā uz aizmuguri.
  – Cenšoties nesabojāt utilizēšanas maisu (20), uzmanīgi izņemiet to no tvertnes (1). Sekojiet, lai utilizēšanas maiss izņemšanas laikā netiktu bojāts, tam pārvietojoties pāri savienojošajai atmalai vai citiem asiem priekšmetiem.
• Novietojiet likvidēšanas maisu (20) zem iepildīšanas atvēruma.

Puteklu maisina nomaiņa/ievietošana (papildpiederums)

• Atveriet aizdares (7) un noņemiet vakuumsūcēja augšējo daļu (6).
• Novelciet visu puteklu maisinu no pievienošanas apmales virzienā uz aizmuguri. Aizveriet puteklu maisina atveri ar atlokāmo vāciņu. Izņemiet noslēgto puteklu maisinu no tvertnes (1).
  – Uzvelciet jaunu putekļu maisinų uz vakuumsūcēja pievienošanas apmales. Pārliecinieties, ka putekļu maisinš visā garumā piegul tvertnes (1) iekšējām sienām.
• Novietojiet vakuumsūcēja augšējo daļu (6) tai paredzētajā vietā un noslēdziet aizdares (7).

Lietošana

Atvienot vakuumsūcēja kontaktdakšu no elektrotīkla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tīrīšanas vai iestatišanas, piederumu nomainas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Vakuumsūcēja lietošanas laikā raugiet, lai pagriežamie ritenīši (9) būtu nofiksēti ar pagriežamo ritenīšu bremzēm (10), tādējādi nodrošinot vakuumsūcēju pret neparedzētu aizripošanu. Pirms lietošanas pārbaudiet brīvgaitas ritenīšu (8) un pagriežamo ritenīšu (9) kustību uz attiecīgās pamatnes.

Uzsākot lietošanu

Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādīta uz vakuumsūcēja marķējuma plāksnītes. Vakuumsūcējus, kas marķēti ar 230 V, var darbināt arī ar 220 V.

182 | Latviešu

▶ lepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselibai kaitīgiem putekliem.

Vakuumsūcēju drīkst izmantot šādu materiālu putekļu uzsūkšanai:

- putekļi ar ekspozīcijas robežvērtību > 1 mg/m ^3 Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību.

Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šlūtene (17), vienmēr pilnīgi jānotin no vakuumsūcēja augšējās dalas (6).

Sausā uzsūkšana

Nosēdušos putekļu uzsūkšana

• Lai ieslēgtu vakuumsūcēju, īslaicīgi nospiediet ieslēdzēja taustiņu (4).
• Lai izslēgtu vakuumsūcēju, no jauna nospiediet ieslēdzēja taustiņu (4).

Puteklu uzsükšana no darbināmajiem elektroinstrumentiem (skatit attēlu E)

Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekoša gaisa apmainas pakāpe (L). levērojiet attiecīgus nacionālos priekšrakstus.

Vakuumsūcējā ir iebūvēta kontaktligzda (3) ar aizsargzemējuma kontaktu. Tā ir paredzēta ārējā elektroinstrumenta pievienošanai. Nepārsniedziet kontaktligzdai pievienojamā elektroinstrumenta maksimālo pielaujamo jaudu.

• Nostipriniet uzsükšanas adapteri (18).
• lebidiet uzsūkšanas adapteri (18) elektroinstrumenta uzsūkšanas iscaurulē.

Piezime. Ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzūkšanas šlūtenė ir pārāk maza (tādi ir, piemēram, figūrzāgi, slīpmašīnas u.c.), tad jāatver gaisa iesūkšanas lūka (26) uz uzūkšanas adaptera (18). Tas ľauj bez problēmām izmantot filtra pusautomātiskās tirišanas funkciju (SFC). Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (26), lidz tiek atsegts maksimāls lūkas atvērums.

• Lai vakuumsūcējam iedarbinātu automatisko ieslēgšanos/izslēgšanos, īsi nospiediet ieslēgšanas/izslēgšanas pogu (4).
• Lai iedarbinātu vakuumsūcēju, ieslēdziet tā kontaktligzdai (3) pievienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski.
  – Izslédziet elektroinstrumentu, lai uzsükšanu izbeigtu. Pateicoties automātiskās ieslēgšanas/izslēgšanas pēcdarbības funkcijai, vakuumsūcējs darbojas vēl līdz 15 sekundēm pēc izslēgšanas, kas ľauj aizvadīt no uzsükšanas šlūtenes tur atlikušos puteklus.
• Lai izslēgtu vakuumsūcēju, nospiediet ieslēgšanas/izslēgšanas pogu (4).

Mitrā uzsūkšana

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus škīdrumus, piemēram, benzīnu, ellu, spirtu vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Puteklj, izgarojumi vai škīdrumi var uzliesmot vai sprāgt.
▶ Vakuumsūcēju nedrīkst lietot kā ūdens sūkni. Vakuumsūcējs ir paredzēts gaisa un ūdens maisījumu uzsūkšanai.

Darbības pirms mitrās uzsūkšanas

• Atveriet aizdares (7) un noņemiet vakuumsūcēja augšējo dalu (6).
• Ja nepieciešams, iznemiet no vakuumsūcēja utilizēšanas maisu (20) vai puteklu maisinu.
• Nepieciešamības gadījumā iztukšojiet tvertni (1).
• Novietojiet vakuumsūcēja augšējo daļu (6) tai paredzētajā vietā un noslēdziet aizdares (7).

Škidrumu uzsūkšana

• leslēdziet vakuumsūcēju.
  Vakuumsūcējs ir aprīkots ar pludiņa devēju. Ja tvertne ir piepildījusies līdz maksimālajam limenim, uzsūkšana tiek pārtraukta.
• Izslēdziet vakuumsūcēju.
• Iztukšojiet tvertni (1).
  Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas, veiciet šādas darbības.
• Nonemiet vakuumsūcēja augšējo dalu (6), iznemiet ieloču filtru (28) un laujiet visam labi nožut.

Pusautomātiskā filtra tīrīšana (attēls F)

Elektromagnētisko filtra tīrīšanas sistēmu nepieciešams aktivizēt, ja uzsūkšanas jauda klūst nepietiekama.

Filtrā tīrīšanas biežums ir atkarīgs no uzsūcamo putekļu daudzuma un tipa. Regulāri pielietojot elektromagnētisko filtra tīrīšanas sistēmu, ilgāk saglabājas augsta putekļu uzsūkšanas jauda.

Izmantojot filtra pusautomātiskās tīrīšanas (SFC) funkciju, uz brīdi izmainās gaisa plūsmas virziens, kā rezultātā filtra ieloces tiek attīrītas no putekliem.

Ieloču filtrs, kuram ir netīra tikai virsma, spēj pilnā apjomā funkcionēt. Pie tam nav nepieciešama plakanā ieloču filtra tīrīšana ar roku, ar to uzsitot pa vietu virsmu, jo tā var sabojāt filtru.

Filtra pusautomātiskās tirišanas (SFC) funkcijas aktivizēšana

• Ar plaukstu nosedziet sprauslas vai uzsūkšanas šlūtenes atvērumu.
• Tris reizes nospiediet filtra pusautomātiskās tīrīšanas (SFC) funkcijas aktivizēšanas taustiņu (11).

Apkalpošana un apkope

Apkope un tirišana

Atvienot vakuumsūcēja kontaktdakšu no elektrotikla kontaktligzdas pirms vakuumsūcēja apkalpošanas, tirišanas vai iestatišanas, piederumu nomaiņas vai novietošanas uzglabāšanai. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.
▶ Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm.
▶ Veicot putekļu savācēja apkalpošanu un tīrīšanu, nēsājiet putekļu aizsargmasku.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas jāiztīra. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi vēdināmai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti.

Vismaz reizi gadā ražotāja pārstāvim vai īpaši apmācītai personali jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot filtru veselumu, konstrukcijas hermētiskumu un vadības ieriču funkcionēšanu.

Klases L vakuumsūcējiem, kas ir atradušies netīrā vidē, visas ārejās virsmas un visas daļas jātīra vai jāapstrādā ar hermetizējošu sastāvu. Veicot apkalpošanas un remonta darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis iespējams apmierinoši notīrīt. Šādas daļas jāievieto hermētiskos maisos un jāutilizē, ievērojot spēkā esošos noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu.

- Laiku pa laikam notiriet vakuumsücēja korpusu ar mitru audumu.

Tvertnes tirišana

- Laiku pa laikam iztīriet tvertni (1), lietojot tirdzniecibā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ľaujiet tai izžūt.

Filtra tirišana

Regulāri iztukšojot putekļu tvertni un tīrot filtru, tiek nodrošināta optimāla uzsūkšanas jauda. Ja pēc minētajām darbībām uzsūkšanas jauda vēl joprojām ir nepietiekama, nogādājiet vakuumsūcēju remonta darbnīcā.

Klūmju novēršana

Rodoties bojājumam (piemēram, filtra plīsumam), vakuumsūcējs nekavējoties jāizslēdz. Pirms nākošās ieslēgšanas bojājums jānovērš.

Filtra iznemšana vai nomaina (attēli G1-G2)

Ja filtrs ir bojāts, nekavējoties to nomainiet.

• Atveriet aizdares (7) un nonemiet vakuumsücēja augšējo dalu (6).
  – Grieziet filtra turētāju (27) rotācijas virzienā atdurei un izņemiet filtra turētāju kopā ar ieloču filtru (28) no vakuumsūcēja augšējās daļas (6).
• Izvelciet netiro/bojāto ieloču filtru (28) no filtra turētāja (27).
• Iztīriet ieloču filtra (28) ieloces ar mīkstu suku. vai Nomainiet bojāto ieloču filtru (28).
• levietojiet filtra turētāju (27) iztīrītajā/jaunajā ieloču filtrā (28).
  – levietojiet filtra turētāju (27) kopā ar ieloču filtru (28) vakuumsūcēja augšējā daļa un pagrieziet filtra turētāju (27) rotācijas virzienā līdz atdurei
  – Novietojiet vakuumsūcēja augšējo daļu (6) tai paredzētajā vietā un noslēdziet aizdares (7).

Pludina tirišana (skatit attelu H)

Laiku pa laikam notīriet pludinu (29).

• Atveriet aizdares (7) un nonemiet vakuumsücēja augšējo daļu (6).
  – Izņemiet filtra turētāju (27) kopā ar ieloču filtru (28) no vakuumsūcēja augšējās dalas (6).
• Nonemiet ieloču filtru (28) no filtra turētāja (27).
• Izmazgājiet pludinu (29) ar üdeni.
  – levietojiet filtra turētāju (27) kopā ar ieloču filtru (28) vakuumsūcēja augšējā dalā (6).
  – Novietojiet vakuumsūcēja augšējo daļu (6) tai paredzētajā vietā un noslēdziet aizdares (7).

Uzglabāšana un transportēšana (skatīt attēlu I)

– Iztukšojiet un iztīriet tvertni (1). Lai novērstu pelējuma veidošanos, gādājiet, ka ieloču filtrs (28) un vakuumsūcēja iekšpuse ir sausas.
- Uztiniet elektrokabeli uz kabela turētāja (13).
– levietojiet piederumus tiem paredzētajos turētājos: nosūkšanas adapteru (18) turētājā (12), šuvju sprauslu (23) turētājā (15), rupjo netīrumu sprauslu (22) turētājā (16).
– levietojiet uzsūkšanas šlūteni (17) turētājā (14), apvijot to ap vakuumsūcēja augšējo daļu.
- Pärnesiet vakuumsücēju aiz roktura (5).
– Novietojiet vakuumsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu.
- Lai nostiprinātu pagriežamos ritenišus (9), ar kāju nospiediet pagriežamo ritenišu bremzi (10).

184 | Lietuvių k.

Klūme Novēršana

Negriežas uzsūkšanas turbīna. – Pārbaudiet barošanas kabeli, kontaktdakšu, drošinātāju, kontaktligzdu un pludiņu (29).
		– Īsi nospiediet ieslėgšanas/izslėgšanas pogu (4) vai ieslėdziet pie kontaktligzdas pieslėgto elektroinstrumentu (3).
Negriežas uzsūkšanas turbīna.	– Iztukšojiet tvertni (1).
Pēc tvertnes iztukšošanas uzsūkšanas turbīna vairs negriežas.	– Izslēdziet vakuumsūcēju, nogaidiet 5 sekundes un tad no jauna to ieslēdziet.
	– Notīriet pludiņu (29).
Samazināta uzsūkšanas jauda.	– Likvidējiet uzsūkšanas sprauslas, uzsūkšanas caurules (21), uzsūkšanas šlūtenes (17) vai ieloču filtra (28) nosprostojumus.
	– Nomainiet utilizēšanas maisu (20) vai putekļu maisiņu.
	– Pareizi novietojiet vakuumsūcēja augšējo daļu (6) un noslēdziet aizdares (7).
	– Nomainiet ieloču filtru (28).
Uzsūkšanas laikā no vakuumsūcēja birst ārā putekļi	– Pārbaudiet, vai ieloču filtrs (28) ir pareizi uzstādīts.
	– Nomainiet ieloču filtru (28).
Nenostrādā automātiskā izslēgšanās (mitrajai uzsūkšanai).	– Notīriet pludiņu (29).
	Uzsūcot elektronevadošus šķidrumus, kā arī pelējuma izveidošanās gadījumā automātiskā izslēgšanās nefunkcionē.
	– Pastāvīgi kontrolējiet tvertnes piepildīšanās pakāpi.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves dajas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, tā piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet vakuumsūcēju sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektroiekārtām un elektroniskajām iekārtām un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, visi lietošanai nederīgie vakuumsūcēji jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.
