Produkttyp	Nass-/Trockensauger
Marke	Bosch
Modell	GAS 20 L SFC Professional
Bruttoinhalt des Behälters	19 L
Nettoinhalt des Behälters	15 L
Nettoinhalt für Flüssigkeiten	11,5 L
Volumen des Staubbeutels	7,5 L
Gewicht	6,4 kg
Nennspannung	220-240 V
Frequenz	50-60 Hz
Nennleistungsaufnahme	1 200 W
Maximaler Unterdruck	202 hPa
Maximaler Luftdurchsatz	31,5 l/s
Maximale Saugleistung	245 W
Aktive Filterfläche (Faltenfilter)	0,28 m²
Filterklasse	L
Schutzart	IPX4
Schutzklasse	I
Schalldruckpegel	72 dB(A)
Filterreinigung	Halbautomatisch (SFC)
Steckdose für Elektrowerkzeug	Ja, mit automatischem Ein-/Ausschalten
Nachlaufzeit	15 Sekunden
Anwendung	Gewerblich (Baustellen, Werkstätten)

Häufig gestellte Fragen - GAS 20 L SFC Professional BOSCH

Wie verwende ich die halbautomatische Filterreinigung (SFC)?

Um das SFC zu aktivieren, verriegeln Sie die Befestigung des Saugers oder des Saugschlauchs mit der Handfläche und drücken Sie dann dreimal den SFC-Schalter (11). Dadurch wird der Luftstrom umgekehrt, um die Filterlamellen von angesammeltem Staub zu befreien. Verwenden Sie diese Funktion, sobald die Saugleistung nachlässt.

Kann ich mit diesem Sauger Flüssigkeiten aufsaugen?

Ja, dieser Sauger ist zum Aufsaugen von nicht brennbaren Flüssigkeiten geeignet. Entfernen Sie den Einwegbeutel oder den Staubbeutel, bevor Sie Flüssigkeiten aufsaugen. Der Sauger stoppt automatisch durch den Schwimmer, wenn die maximale Füllhöhe (11,5 L) erreicht ist. Leeren Sie den Behälter nach Gebrauch und lassen Sie den Filter trocknen.

Was ist der Unterschied zwischen Saugbetrieb und Turbinenbetrieb?

Im Saugbetrieb saugt das Gerät Staub und Flüssigkeiten mit einem Unterdruck von 202 hPa. Im Turbinenbetrieb kann es Luft mit einem Durchsatz von 62 l/s und einem Unterdruck von 215 hPa ausblasen. Verwenden Sie den Turbinenbetrieb zum Ausblasen von Staub oder zum schnellen Trocknen.

Wie ersetze ich den Faltenfilter?

Ziehen Sie den Netzstecker des Saugers. Öffnen Sie die Verschlüsse (7) und nehmen Sie den Oberteil (6) ab. Drehen Sie den Filterträger (27) bis zum Anschlag in Richtung ① und entnehmen Sie ihn zusammen mit dem Faltenfilter (28). Ersetzen Sie den beschädigten Filter. Bürsten Sie die Lamellen des neuen Filters vorsichtig mit einer weichen Bürste ab, dann bauen Sie alles wieder zusammen.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen und reinigen Sie die Saugdüse, das Saugrohr (21), den Saugschlauch (17) und den Faltenfilter (28). Wenn ein Einwegbeutel (20) oder ein Staubbeutel voll ist, ersetzen Sie ihn. Stellen Sie sicher, dass der Oberteil des Saugers (6) richtig verriegelt ist. Wenn das Problem weiterhin besteht, aktivieren Sie das SFC oder ersetzen Sie den Filter.

Kann ich den Sauger mit einem Elektrowerkzeug verwenden?

Ja, der Sauger verfügt über eine Steckdose (3) mit Schutzleiterkontakt zum Anschluss eines Elektrowerkzeugs. Verwenden Sie den Saugadapter (18). Die automatische Ein-/Ausschaltfunktion startet den Sauger, wenn das Werkzeug eingeschaltet wird, und stoppt ihn 15 Sekunden nach dem Ausschalten des Werkzeugs.

Wie reinige ich den Behälter nach dem Aufsaugen von Flüssigkeiten?

Nach dem Leeren des Behälters entfernen Sie den Oberteil (6) und den Faltenfilter (28). Lassen Sie den Behälter und den Filter vollständig trocknen, um Schimmelbildung zu vermeiden. Reinigen Sie den Behälter mit einem nicht scheuernden Reinigungsmittel und spülen Sie ihn mit klarem Wasser nach.

Welche Arten von Staubbeuteln kann ich verwenden?

Sie können Einwegbeutel (20) verwenden, die mit dem Sauger geliefert werden, oder wiederverwendbare Staubbeutel (Zubehör). Zum Aufsaugen von trockenen Materialien legen Sie den Beutel in den Behälter und achten Sie darauf, dass er sich gut an die Wände anpasst. Das Volumen des Beutels beträgt 7,5 L.

Ist der Sauger für gefährliche Stäube geeignet?

Ja, dieser Sauger ist nach Filterklasse L gemäß IEC/EN 60335-2-69 zertifiziert. Er kann gesundheitsschädliche Stäube mit einem Expositionsgrenzwert > 1 mg/m³ aufsaugen. Tragen Sie bei Wartungsarbeiten stets persönliche Schutzausrüstung und beachten Sie die Sicherheitshinweise.

Wo finde ich Ersatzteile und den Kundendienst?

Ersatzteile und Explosionszeichnungen sind auf www.bosch-pt.com erhältlich. In Frankreich können Sie das Online-SAV-DIRECT-Formular verwenden oder den Bosch-Kundendienst unter 09 70 82 12 26 (Ortsgespräch) kontaktieren. Für eine Reparatur übergeben Sie den Sauger einem qualifizierten Fachmann, der Originalteile verwendet.

BEDIENUNGSANLEITUNG GAS 20 L SFC Professional BOSCH

GAS 20 L SFC Professional

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1609 92A 8FG (2023.02) T/215

1 609 92A 8FG

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

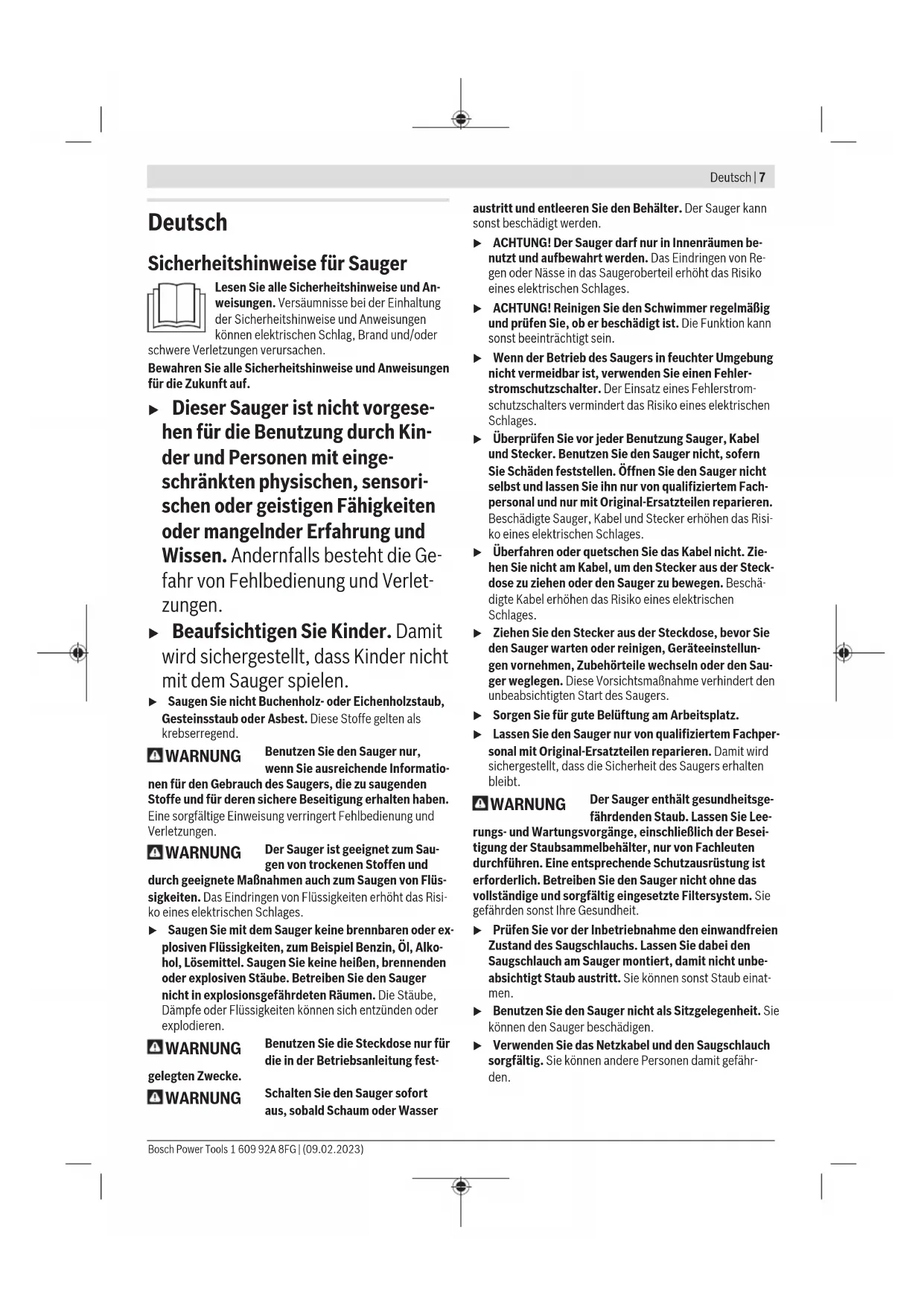

Sicherheitshinweise für Sauger

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

▶ Dieser Sauger ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

▶ Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Sauger spielen.

▶ Saugen Sie nicht Buchenholz- oder Eichenholzstaub, Gesteinsstaub oder Asbest. Diese Stoffe gelten als krebserregend.

WARNING

Benutzen Sie den Sauger nur, wenn Sie ausreichende Informationen für den Gebrauch des Saugers, die zu saugenden Stoffe und für deren sichere Beseitigung erhalten haben. Eine sorgfältige Einweisung verringert Fehlbedienung und Verletzungen.

WARNING

Der Sauger ist geeignet zum Sau- gen von trockenen Stoffen und durch geeignete Maßnahmen auch zum Saugen von Flüssigkeiten. Das Eindringen von Flüssigkeiten erhöht das Risiko eines elektrischen Schlages.

▶ Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen, brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.

WARNING

Benutzen Sie die Steckdose nur für die in der Betriebsanleitung fest-

gelegten Zwecke.

WARNING

Schalten Sie den Sauger sofort aus, sobald Schaum oder Wasser

austritt und entleeren Sie den Behälter. Der Sauger kann sonst beschädigt werden.

▶ ACHTUNG! Der Sauger darf nur in Innenräumen benutzt und aufbewahrt werden. Das Eindringen von Regen oder Nässe in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.
▶ ACHTUNG! Reinigen Sie den Schwimmer regelmäßig und prüfen Sie, ob er beschädigt ist. Die Funktion kann sonst beeinträchtigt sein.
▶ Wenn der Betrieb des Saugers in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Sauger, Kabel und Stecker. Benutzen Sie den Sauger nicht, sofern Sie Schäden feststellen. Öffnen Sie den Sauger nicht selbst und lassen Sie ihn nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Sauger, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Überfahren oder quetschen Sie das Kabel nicht. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen oder den Sauger zu bewegen. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.
▶ Sorgen Sie für gute Belüftung am Arbeitsplatz.
▶ Lassen Sie den Sauger nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Saugers erhalten bleibt.

WARNING

Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsmammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig eingesetzte Filtersystem. Sie gefährden sonst Ihre Gesundheit.

Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand des Saugschlauchs. Lassen Sie dabei den Saugschlauch am Sauger montiert, damit nicht unbeabsichtigt Staub austritt. Sie können sonst Staub einatmen.
Benutzen Sie den Sauger nicht als Sitzgelegenheit. Sie können den Sauger beschädigen.
▶ Verwenden Sie das Netzkabel und den Saugschlauch sorgfältig. Sie können andere Personen damit gefährden.

8 | Deutsch

▶ Reinigen Sie den Sauger nicht mit direkt gerichtetem Wasserstrahl. Das Eindringen von Wasser in das Saugeroberteil erhöht das Risiko eines elektrischen Schlages.
▶ Schließen Sie den Sauger an ein ordnungsgemäß geer-detes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Saugers von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Sauger besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Sauger der Staubklasse L nach IEC/EN 60335-2-69 zum Trockensaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert >1 mg/m³

WARNUNG! Der Sauger enthält gesundheitsgefährdenden Staub. Lassen Sie Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, nur von Fachleuten durchführen. Eine entsprechende Schutzausrüstung ist erforderlich. Betreiben Sie den Sauger nicht ohne das vollständige und sorgfältig eingesetzte Filtersystem. Sie gefährden sonst Ihre Gesundheit.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Der Sauger ist bestimmt zum Erfassen, Aufsaugen, Fördern und Abscheiden nicht brennbarer trockener Stäube, nicht brennbarer Flüssigkeiten und eines Wasser-Luft-Gemisches. Der Sauger ist staubtechnisch geprüft und entspricht der

Staubklasse L. Er ist geeignet für die erhöhten Beanspruchungen bei gewerblicher Nutzung, z.B. in Handwerk, Industrie und Werkstätten.

Sauger der Staubklasse L nach IEC/EN 60335-2-69 dürfen nur für das Aufsaugen und Absaugen von gesundheitsgefährdenden Stäuben mit einem Expositions-Grenzwert >1 mg/m³ eingesetzt werden.

Benutzen Sie den Sauger nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. Die Steckdose darf während des Betriebs nur in trockener Umgebung verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Saugers auf den Grafikseiten.

(1) Behälter
(2) Schlauchaufnahme
(3) Steckdose für Elektrowerkzeug
(4) Ein-/Aus-Taste
(5) Tragegriff
(6) Saugeroberteil
(7) Verschluss für Saugeroberteil
(8) Laufrad
(9) Lenkrolle

(10) Lenkrollenbremse

(11) SFC-Schalter

(12) Halterung für Absaugadapter

(13) Kabelhalterung

(14) Halterung für Saugschlauch

(15) Halterung für Fugendüse/gekrümmte Düse

(16) Halterung für Grobschmutzdüse

(17) Saugschlauch

(18) Absaugadapter

(19) gekrümmte Düse

(20) Entsorgungssack

(21) Saugrohr

(22) Grobschmutzdüse

(23) Fugendüse

(24) Druckknopf

(25) Aufnahme für Saugschlauch-Halterung

(26) Falschluftöffnung

(27) Filterhalterung

(28) Faltenfilter

(29) Schwimmer

Technische Daten

Nass-/Trockensauger GAS 20 L SFC

Sachnummer

3601J7B1..

Nass-/Trockensauger GAS 20 L SFC

Nennspannung V 220-240
Nennaufnahmeleistung W 1200
Frequenz Hz 50-60
Behältervolumen (brutto/netto) I 19/15
Nettovolumen (Flüssigkeit) I 11,5
Staubbeutelvolumen I 7,5
max. UnterdruckA)
- Sauger hPa 202
- Turbine	hPa 215
max. VolumenstromA)
- Sauger	l/s	31,5
	m3/s	0,0315
- Turbine	l/s	62
	m3/s	0,062
max. Saugleistung	W 245
Fläche Faltenfilter	m20,28
Staubklasse		L
Gewicht entsprechend EPTA-Procedure 01:2014	kg 6,4
Schutzklasse		±/l
Schutzart Sauger		IPX4
Schutzart Netzstecker Schweiz		IP55

A) gemessen mit einem Saugschlauch ∅ 35 mm und 3 m Länge Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Start-/Stopp-Automatik ^A)

	Nennspannung	maximale Leistung	minimale Leistung
EU	230 V	2000 W	100 W
FR	230 V	2000 W	100 W
UK	230 V	1700 W	100 W
CH	230 V	1100 W	100 W
DK	230 V	1100 W	100 W

A) Angabe der zulässigen Anschlussleistung des angeschlossenen Elektrowerkzeugs (länderspezifisch)

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-69.

Der A-bewertete Schalldruckpegel des Saugers beträgt typischerweise 72 dB(A). Unsicherheit K = 2 dB. Der Geräuschpegel beim Arbeiten kann die angegebenen Werte überschreiten. Gehörschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN 60335-2-69:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Montage

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.

Saugzubehör montieren (siehe Bild A)

Der Saugschlauch (17) ist mit einem Clip-System ausgestattet, mit dem Saugzubehör (Absaugadapter (18), gekrümmte Düse (19)) angeschlossen werden kann.

Düsen und Rohre montieren

• Stecken Sie die gekrümmte Düse (19) auf den Saugschlauch (17), bis die beiden Druckknöpfe (24) des Saugschlauchs hörbar einrasten.
• Stecken Sie danach das gewünschte Saugzubehör (Grobschmutzdüse, Fugendüse, Saugrohr etc.) fest auf die gekrümmte Düse (19).
• Zum Demontieren drücken Sie die Druckknöpfe (24) nach innen und ziehen die Bauteile auseinander.

Absaugadapter montieren

• Stecken Sie den Absaugadapter (18) auf den Saugschlauch (17), bis die beiden Druckknöpfe (24) des Saugschlauchs hörbar einrasten.
• Zum Demontieren drücken Sie die Druckknöpfe (24) nach innen und ziehen die Bauteile auseinander.

Halterung für Saugschlauch montieren (siehe Bild B)

- Schieben Sie die Halterung (14) für den Saugschlauch (17) fest in die dafür vorgesehene Aufnahme (25), bis diese einrastet.

Saugschlauch montieren (siehe Bild C)

- Stecken Sie den Saugschlauch (17) fest in die Schlauchaufnahme (2).

Hinweis: Beim Saugen entsteht durch die Reibung des Staubs im Saugschlauch und -zubehör eine elektrostatische Aufladung, die der Benutzer in Form von statischer Entladung spüren kann (abhängig von Umwelteinflüssen und körperlichem Empfinden).

Generell empfiehlt Bosch, einen antistatischen Saugschlauch (Zubehör) beim Saugen von Feinstäuben und trockenen Materialien zu verwenden.

Entsorgungssack oder Staubbeutel einsetzen/entnehmen (Trockensaugen) (siehe Bilder D1-D2)

Zum Trockensaugen können Sie einen Entsorgungssack (20) oder einen Staubbeutel (Zubehör) in den Behälter (1) ein-

10 | Deutsch

setzen. Dadurch wird die Entsorgung des Staubes erleichtert.

Entsorgungssack einsetzen

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Legen Sie den Entsorgungssack (20) mit der Einfüllöffnung nach vorn in den Behälter (1) ein.
• Ziehen Sie die Einfüllöffnung über den Anschlussflansch bis in die Vertiefung des Anschlussflansches.
• Stellen Sie sicher, dass der Entsorgungssack (20) komplett an den Innenwänden des Behälters (1) anliegt.
• Schlagen Sie den Rest des Entsorgungssacks (20) über den Rand des Behälters (1).
• Setzen Sie das Saugeroberteil (6) auf und schließen Sie die Verschlüsse (7).

Entsorgungssack entnehmen und verschließen

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Ziehen Sie den vollen Entsorgungssack (20) vom Anschlussflansch nach hinten ab.
• Nehmen Sie den Entsorgungssack (20) vorsichtig, ohne ihn zu beschädigen, aus dem Behälter (1). Achten Sie dabei darauf, dass der Entsorgungssack nicht am Anschlussflansch oder an anderen scharfen Gegenständen streift.
• Schnüren Sie den Entsorgungssack (20) unterhalb der Einfüllöffnung zu.

Staubbeutel wechseln/einsetzen (Zubehör)

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Ziehen Sie den vollen Staubbeutel vom Anschlussflansch nach hinten ab. Verschließen Sie die Öffnung des Staubbeutels durch Umklappen des Deckels. Nehmen Sie den verschlossenen Staubbeutel aus dem Behälter (1).
• Stülpen Sie den neuen Staubbeutel über den Anschlussflansch des Saugers. Stellen Sie sicher, dass der Staubbeutel in seiner vollen Länge an der Innenwand des Behälters (1) anliegt.
• Setzen Sie das Saugeroberteil (6) auf und schließen Sie die Verschlüsse (7).

Betrieb

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.

Achten Sie beim Betrieb des Saugers darauf, dass die Lenkrollen (9) mit den Lenkrollenbremsen (10) blockiert sind, um den Sauger vor unbeabsichtigtem Wegrollen zu schützen. Testen Sie Laufräder (8) und Lenkrollen (9) vor dem Betrieb mit dem jeweiligen Untergrund auf ihre Funktion.

Inbetriebnahme

▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Saugers übereinstimmen. Mit 230 V gekennzeichnete Sauger können auch an 220 V betrieben werden.
Informieren Sie sich über die gültigen Regelungen/Gesetze bezüglich des Umgangs mit gesundheitsgefährdenden Stäuben in Ihrem Land.

Der Sauger darf für das Aufsaugen und Absaugen folgender Materialien eingesetzt werden:

- Stäube mit einem Expositions-Grenzwert > 1 mg/m ^3 Der Sauger darf grundsätzlich nicht in explosionsgefährdeten Räumen eingesetzt werden.

Um eine optimale Saugleistung zu gewährleisten, müssen Sie den Saugschlauch (17) immer komplett vom Saugeroberteil (6) abwickeln.

Trockensaugen

Aufsaugen von abgelagerten Stäuben

• Zum Einschalten des Saugers drücken Sie kurz die Ein-/Aus-Taste (4).
• Zum Ausschalten des Saugers drücken Sie erneut die Ein-/Aus-Taste (4).

Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen (siehe Bild E)

Es muss eine ausreichende Luftwechselrate (L) in dem Raum vorhanden sein, wenn die Abluft in den Raum zurückgeht. Beachten Sie entsprechende nationale Vorschriften.

In den Sauger ist eine Schutzkontakt-Steckdose (3) integriert. Sie können dort ein externes Elektrowerkzeug anschließen. Beachten Sie die maximal zulässige Anschlussleistung des angeschlossenen Elektrowerkzeugs.

• Montieren Sie den Absaugadapter (18).
• Stecken Sie den Absaugadapter (18) in den Absaugstutzen des Elektrowerkzeugs.

Hinweis: Beim Arbeiten mit Elektrowerkzeugen, deren Luftzufuhr in den Saugschlauch gering ist (z. B. Stichsägen, Schleifer etc.), muss die Falschluftöffnung (26) des Absaugadapters (18) geöffnet werden. Nur dadurch kann die halbautomatische Filterreinigung (SFC) problemlos arbeiten.

Drehen Sie dazu den Ring über der Falschluftöffnung (26), bis eine maximale Öffnung entsteht.

• Zur Inbetriebnahme der Start-/Stopp-Automatik des Saugers drücken Sie kurz die Ein-/Aus-Taste (4).
• Schalten Sie zur Inbetriebnahme des Saugers das an die Steckdose (3) angeschlossene Elektrowerkzeug ein. Der Sauger startet automatisch.
• Schalten Sie das Elektrowerkzeug aus, um das Absaugen zu beenden.
  Die Nachlauffunktion der Start-/Stopp-Automatik läuft bis zu 15 Sekunden nach, um restliche Stäube aus dem Saugschlauch abzusaugen.

- Um den Sauger auszuschalten, drücken Sie die Ein-/Aus-Taste (4).

Nasssaugen

Saugen Sie mit dem Sauger keine brennbaren oder explosiven Flüssigkeiten, zum Beispiel Benzin, Öl, Alkohol, Lösemittel. Saugen Sie keine heißen, brennenden oder explosiven Stäube. Betreiben Sie den Sauger nicht in explosionsgefährdeten Räumen. Die Stäube, Dämpfe oder Flüssigkeiten können sich entzünden oder explodieren.

Der Sauger darf nicht als Wasserpumpe benutzt werden. Der Sauger ist bestimmt für das Aufsaugen von Luft und Wassergemisch.

Arbeitsschritte vor dem Nasssaugen

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Entfernen Sie bei Bedarf den Entsorgungssack (20) oder den Staubbeutel.
• Entleeren Sie bei Bedarf den Behälter (1).
• Setzen Sie das Saugeroberteil (6) auf und schließen Sie die Verschlüsse (7).

Aufsaugen von Flüssigkeiten

• Schalten Sie den Sauger ein.
  Der Sauger ist mit einem Schwimmer ausgestattet. Ist die maximale Füllhöhe erreicht, wird das Saugen gestoppt.
• Schalten Sie den Sauger aus.
• Entleeren Sie den Behälter (1).
  Zur Vermeidung von Schimmelbildung nach dem Nassau-gen:
• Nehmen Sie das Saugeroberteil (6) ab, entnehmen Sie den Faltenfilter (28) und lassen Sie alles gut trocknen.

Halbautomatische Filterreinigung (siehe Bild F)

Spätestens wenn die Saugleistung nicht mehr ausreicht, muss die Filterreinigung betätigt werden.

Die Häufigkeit der Filterreinigung ist abhängig von Staubart und Staubmenge. Bei regelmäßiger Anwendung bleibt die maximale Förderleistung länger erhalten.

Bei der halbautomatischen Filterreinigung (SFC) werden durch eine Umkehr des Luftstroms die Lamellen des Filters von abgelagertem Staub gereinigt.

Ein oberflächlich verschmutzter Faltenfilter ist voll funktionstüchtig. Eine manuelle Reinigung des Flachfaltenfilters durch Ausklopfen oder Ausblasen ist nicht notwendig und kann den Filter sogar beschädigen.

SFC-Filterreinigung auslösen

• Verschließen Sie mit der Handfläche die Düsen- oder Saugschlauchöffnung.
• Drücken Sie 3-mal den SFC-Schalter (11).

Wartung und Service

Wartung und Reinigung

Ziehen Sie den Stecker aus der Steckdose, bevor Sie den Sauger warten oder reinigen, Geräteeinstellungen vornehmen, Zubehörteile wechseln oder den Sauger weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Saugers.
▶ Halten Sie den Sauger und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
▶ Tragen Sie bei der Wartung und Reinigung des Saugers eine Staubschutzmaske.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Zur Wartung durch den Benutzer muss der Sauger demon- tiert, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Vor der Demontage sollte der Sauger gereinigt werden, um eventuellen Gefahren vor- zubeugen. Der Raum, in dem der Sauger demontiert wird, sollte gut gelüftet werden. Tragen Sie während der Wartung eine persönliche Schutzausrüstung. Nach der Wartung sollte eine Reinigung des Wartungsbereichs erfolgen.

Es ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzuführen, z.B. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung. Bei Saugern der Klasse L, die sich in verschmutzter Umgebung befanden, sollte das Äußere sowie alle Maschinenteile gereinigt oder mit Abdichtmitteln behandelt werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden können, entsorgt werden. Solche Teile müssen in undurchlässigen Beuteln in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.

– Reinigen Sie das Gehäuse des Saugers von Zeit zu Zeit mit einem feuchten Tuch.

Behälter reinigen

- Wischen Sie den Behälter (1) von Zeit zu Zeit mit handelsüblichem, nicht scheuerndem Reinigungsmittel aus und lassen Sie diesen trocknen.

Filter reinigen

Regelmäßiges Entleeren des Staubbehälters und Reinigen der Filter gewährleistet optimale Saugleistung. Wird die Saugleistung danach nicht erreicht, ist der Sauger dem Kundendienst zuzuführen.

Filter herausnehmen/wechseln (siehe Bilder G1-G2)

Tauschen Sie beschädigte Faltenfilter sofort aus.

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Drehen Sie die Filterhalterung (27) bis zum Anschlag in Drehrichtung und entnehmen Sie die Filterhalterung

12 | Deutsch

zusammen mit dem Faltenfilter (28) aus dem Saugeroberteil (6).

• Ziehen Sie den verschmutzten/beschädigten Faltenfilter (28) von der Filterhalterung (27) ab.
• Bürsten Sie die Lamellen des Faltenfilters (28) mit einer weichen Bürste ab. oder
  Tauschen Sie einen beschädigten Faltenfilter (28) aus.
• Setzen Sie die Filterhalterung (27) in den gereinigten/neuen Faltenfilter (28).
• Setzen Sie die Filterhalterung (27) zusammen mit dem Faltenfilter (28) in das Saugeroberteil ein und drehen Sie die Filterhalterung (27) bis zum Anschlag in Drehrichtung.
• Setzen Sie das Saugeroberteil (6) auf und schließen Sie die Verschlüsse (7).

Schwimmer reinigen (siehe Bild H)

Säubern Sie gelegentlich den Schwimmer (29).

• Öffnen Sie die Verschlüsse (7) und nehmen Sie das Saugeroberteil (6) ab.
• Nehmen Sie die Filterhalterung (27) zusammen mit dem Faltenfilter (28) aus dem Saugeroberteil (6).
• Ziehen Sie den Faltenfilter (28) von der Filterhalterung (27) ab.

Behebung von Störungen

▶ Tritt eine Störung (z. B. Filterbruch) auf, muss der Sauger sofort ausgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.

• Waschen Sie den Schwimmer (29) mit Wasser aus.
• Setzen Sie die Filterhalterung (27) mit dem Faltenfilter (28) wieder in das Saugeroberteil (6) ein.
• Setzen Sie das Saugeroberteil (6) auf und schließen Sie die Verschlüsse (7).

Aufbewahrung und Transport (siehe Bild I)

• Entleeren und reinigen Sie den Behälter (1). Zur Vermeidung von Schimmelbildung sorgen Sie dafür, dass der Faltenfilter (28) und der innere Bereich des Saugers trocken sind.
• Wickeln Sie das Netzkabel um die Kabelhalterung (13).
• Stecken Sie das Zubehör in die dafür vorgesehenen Halterungen: Absaugadapter (18) in die Halterung (12), Fugendüse (23) in die Halterung (15), Grobschmutzdüse (22) in die Halterung (16).
• Legen Sie den Saugschlauch (17) um das Saugeroberteil in die Halterung (14) ein.
• Tragen Sie den Sauger am Tragegriff (5).
• Stellen Sie den Sauger in einem trockenen Raum ab und sichern Sie ihn vor unbefugter Benutzung.
• Treten Sie zum Feststellen der Lenkrollen (9) die Lenkrollenbremse (10) herunter.

Problem Abhilfe

Saugturbine läuft nicht an.	- Netzkabel, Netzstecker, Sicherung, Steckdose und Schwimmer (29) überprüfen.- Drücken Sie kurz die Ein-/Aus-Taste (4) bzw. schalten Sie das an die Steckdose an-geschlossene Elektrowerkzeug (3) ein.
Saugturbine schaltet ab.	- Behälter (1) entleeren.
Saugturbine läuft nach Behälterlee-rung nicht wieder an.	- Sauger ausschalten und 5 Sekunden warten, nach 5 Sekunden wieder einschalten.- Schwimmer (29) reinigen.
Saugkraft lässt nach.	- Verstopfungen aus Saugdüse, Saugrohr (21), Saugschlauch (17) oder Faltenfilter (28) entfernen.- Entsorgungssack (20) oder Staubbeutel wechseln.- Saugeroberteil (6) richtig aufsetzen und Verschlüsse (7) schließen.- Faltenfilter (28) wechseln.
Staubaustritt beim Saugen	- Korrekten Einbau des Faltenfilters (28) überprüfen.- Faltenfilter (28) wechseln.
Abschaltautomatik (Nasssaugen) spricht nicht an.	- Schwimmer (29) reinigen.Bei elektrisch nicht leitenden Flüssigkeiten oder bei Schaumbildung funktioniert die Abschaltautomatik nicht.- Füllstand ständig kontrollieren.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Sauger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie den Sauger nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Sauger getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Alleszuiger GAS 20 L SFC

Productnummer

3601J7B1..

48 | Nederlands

Alleszuiger GAS 20 L SFC

Montera sugtillbehör (se bild A)

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Aspirator universal GAS 20 L SFC

- Turbină l/s	62
	m3/s	0,062
Putere maximă de aspirare	W 245
Suprafață filtru-burduf	m20,28
Clasa de pulberi		L
Greutate conform EPTA-Procedure 01:2014	kg 6,4
Clasa de protectie		± /l
Tip de protectie aspirator		IPX4
Tip de protectie fișă de rețea Elvetia		IP55

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:

GAS 20 L SFC 3 601 J7B 170
