Produkto tipas	Profesionali automatinė šluotuvė
Prekės ženklas ir modelis	Kärcher B 110 R Bp Pack
Matmenys (I × P × A)	1640 × 740 × 1310 mm
Svoris be apkrovos	480 kg
Didžiausias leidžiamas svoris	650 kg
Švaraus vandens bako talpa	110 L
Nešvaraus vandens bako talpa	110 L
Nominali įtampa	24 V
Akumuliatoriaus talpa (5 h)	170 arba 285 Ah (AGM/Gel)
Darbo greitis	6 km/h
Darbo plotis (pagal šepetį)	650 mm (R65) arba 750 mm (R75)
Darbo plotis su šoniniu šepečiu	850 mm (versija R75)
Valymo programos	Transporto, Eko, Normalus, Intensyvus, Tik šepetėliavimas, Tik siurbimas, Poliravimas
Valiklio dozavimas	nuo 0,25 iki 3 %
Reguliuojamas vandens srautas	nuo 0,15 iki 5,7 l/min
Maksimalus šepetėlio spaudimas	736 N (75 kg)
Maksimalus nuolydis darbo metu	10 %
Garso lygis (normalus)	63,6 dB(A)
Apsaugos tipas	IPX3
Dozavimo sistema	Doze (pasirinktinai) arba rankinis
Išmanieji raktai	Geltonas (operatorius) ir pilkas (prižiūrėtojas)
Ekranas	Parametrų ir pranešimų rodymas
Integruotas kroviklis	Taip, 100-240 V, 50-60 Hz, 28 A

Dažnai užduodami klausimai - B 110 R Bp Pack Kärcher

Kaip paleisti prietaisą?

Atsisėskite ant sėdynės, įdėkite išmanųjį raktą, nustatykite saugos jungiklį į padėtį « 1 », tada pasukite programuotoją į pageidaujamą funkciją. Švelniai spustelėkite greičio pedalą.

Kaip sureguliuoti vandens dozavimą?

Naudokite mygtuką Info, kad pereitumėte prie vandens dozavimo parametro. Galite pasirinkti pastovų arba proporcingą greičiui dozavimą. Vertė nustatoma nuo 0 iki 100 %, atitinkanti srautą nuo 0 iki 5,7 l/min.

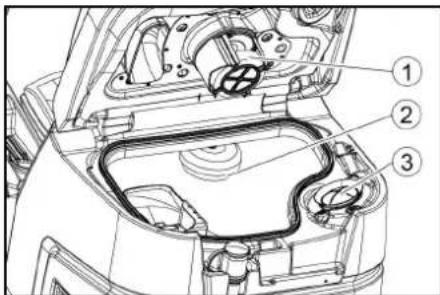

Ką daryti, jei siurbimo galia silpna?

Patikrinkite, ar nešvaraus vandens bakas nėra pilnas, išvalykite pūkų filtrą ir siurbimo lūpas. Įsitikinkite, kad išleidimo žarnos dangtelis uždarytas ir siurbimo juosta yra tinkamai sureguliuota.

Kaip krauti akumuliatorių?

Pastatykite prietaisą vėdinamoje patalpoje. Jei naudojate išorinį kroviklį, atjunkite akumuliatoriaus kištuką nuo prietaiso ir prijunkite prie kroviklio. Jei kroviklis integruotas, prijunkite maitinimo laidą. Įkrovimas trunka apie 10-15 valandų.

Kokius valiklius naudoti?

Naudokite tik Kärcher rekomenduojamus valiklius, be chloro, tirpiklių, druskos rūgšties ir vandenilio fluorido. Pavyzdžiai: RM 746, RM 756, RM 780. Nenaudokite labai putojančių valiklių.

Kaip pakeisti šepečius?

Voleliniams šepečiams (R galva) pakelkite galvą, nuimkite keitimo rankeną ir guolio dangtelį, tada išimkite šepetį. Diskiniams šepečiams (D galva) naudokite keitimo pedalą. Pakeiskite, kai šereliai pasiekia 10 mm.

Koks yra didžiausias leidžiamas nuolydis?

Darbo metu neviršykite 10 % nuolydžio. Transportuojant ar kraunant trumpu atstumu (maks. 10 m), nuolydis gali siekti 22 %. Niekada nesisukite nuolydyje.

Kaip išpilti nešvarų vandenį?

Išimkite išleidimo žarną iš laikiklio, atidarykite dangtelį ir nuleiskite galą virš išleidimo įrenginio. Paspauskite galą, kad sureguliuotumėte srautą. Išpylę nuplaukite baką švariu vandeniu.

Ką daryti, jei ekrane rodoma « Akumuliatorius išsikrovęs! »?

Nustatykite programuotoją į « Transportas » ir važiuokite prietaisu prie kroviklio trumpiausiu keliu, vengdami nuolydžių. Jei prietaisas nebejuda, įkraukite akumuliatorių vietoje arba atrakinkite stabdį, kad pastumtumėte prietaisą.

Kaip kasdien prižiūrėti prietaisą?

Po kiekvieno naudojimo išpilkite nešvarų vandenį, išplaukite baką, išvalykite stambų nešvarumų filtrą, siurbimo lūpas ir šepečius. Patikrinkite susidėvėjimą. Įkraukite akumuliatorių, jei reikia. Išsamius priežiūros intervalus rasite naudojimo instrukcijoje.

NAUDOJIMO INSTRUKCIJA B 110 R Bp Pack Kärcher

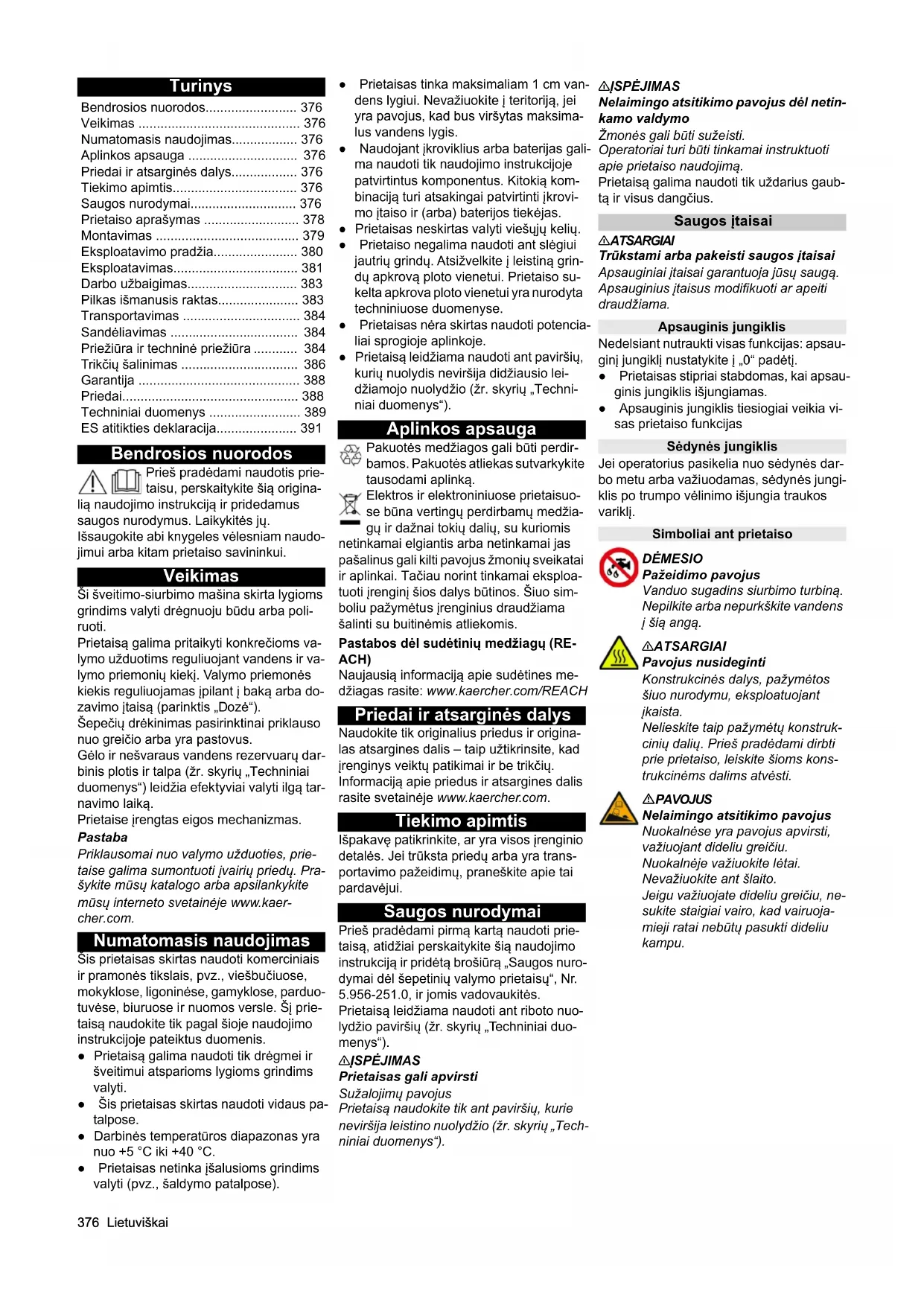

Bendrosios nuorodos.... 376

Veikimas 376

Numatomasis naudojimas.... 376

Aplinkos apsauga 376

Priedai ir atsarginės dalys.... 376

Tiekimo apimtis.... 376

Saugos nurodymai.... 376

Prietaiso aprašymas 378

Montavimas 379

Eksploatavimo pradžia.... 380

Eksploatavimas.... 381

Darbo užbaigimas.... 383

Pilkas išmanusis raktas.... 383

Transportavimas 384

Sandèliavimas 384

Priežiūra ir techninė priežiūra ...... 384

Trikčių šalinimas 386

Garantija 388

Priedai.... 388

Techniniai duomenys 389

ES atitikties deklaracija.... 391

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią origina-

lią naudojimo instrukciją ir pridedamus saugos nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudo-jimui arba kitam prietaiso savininkui.

Veikimas

Ši šveitimo-siurbimo mašina skirta lygioms grindims valyti drėgnuoju būdu arba poli- ruoti.

Prietaisą galima pritaikyti konkrečioms valymo užduotims reguliuojant vandens ir valymo priemonių kiekį. Valymo priemonės kiekis reguliuojamas įpilant į baką arba dozavimo įtaisą (parinktis „Doze“).

Šepečių drėkinimas pasirinktinai priklauso nuo greičio arba yra pastovus.

Gélo ir nešvaraus vandens rezervuarų darbinis plotis ir talpa (žr. skyrių „Techniniai duomenys“) leidžia efektyviai valyti ilgą tarnavimo laiką.

Prietaise jrengtas eigos mechanizmas.

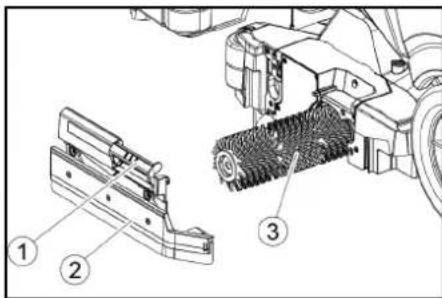

Pastaba

Priklausomai nuo valymo užduoties, prietaise galima sumontuoti įvairių priedų. Prašykite mūsų katalogo arba apsilankykite mūsų interneto svetainėje www.kaercher.com.

Numatomasis naudojimas

Šis prietaisas skirtas naudoti komerciniais ir pramonės tikslais, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle. Ši prietaisą naudokite tik pagal šioje naudojimo instrukcijoje pateiktus duomenis.

- Prietaisą galima naudoti tik drėgmei ir šveitimui atsparioms lygioms grindims valyti.

- Šis prietaisas skirtas naudoti vidaus patalpose.

- Darbinės temperatūros diapazonas yra nuo +5 °C iki +40 °C.

- Prietaisas netinka jšalusioms grindims valyti (pvz., šaldymo patalpose).

- Prietaisas tinka maksimaliam 1 cm vandens lygiui. Nevažiuokite i teritoriją, jei yra pavojus, kad bus viršytas maksimalus vandens lygis.

- Naudojant ikroviklius arba baterijas galima naudoti tik naudojimo instrukcijoje patvirtintus komponentus. Kitokia kombinaciją turi atsakingai patvirtinti ikrovi-mo įtaiso ir (arba) baterijos tiekėjas.

- Prietaisas neskirtas valyti viešuju kelių.

- Prietaiso negalima naudoti ant slėgiui jautrių grindų. Atsizvelkite į leistiną grindų apkrova ploto vienetui. Prietaiso sukelta apkrova ploto vienetui yra nurodyta techniniuose duomenyse.

- Prietaisas néra skirtas naudoti potencialiai sprogioje aplinkoje.

- Prietaisą leidžiama naudoti ant paviršių, kurių nuolydis neviršija didžiausio leidžiamojo nuolydžio (žr. skyrių „Techniniai duomenys“).

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir- pamos. Pakuotės atliekas sutvarkykite ausodami aplinką.

Elektros ir elektroniniuose prietaisuo- se būna vertingų perdirbamų medžia- gu ir dažnai tokių dalių, su kuriomis

netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (RE-ACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos nurodymai

Prieš pradėdami pirmą kartą naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją ir pridėtą brošiūrą „Saugos nurodymai dėl šepetinių valymo prietaisų“, Nr. 5.956-251.0, ir jomis vadovaukitės.

Prietaisą leidžiama naudoti ant riboto nuolydžio paviršių (žr. skyrių „Techniniai duo-menys“).

ΔJSPÉJIMAS

Prietaisas gali apvirsti

Sužalojimų pavojus

Prietaisą naudokite tik ant paviršių, kurie neviršija leistino nuolydžio (žr. skyrių „Techniniai duomenys“).

⚠️JSPÉJIMAS

Nelaimingo atsitikimo pavojus dėl netinkamo valdymo

Žmonės gali būti sužeisti.

Operatoriai turi būti tinkamai instruktuoti apie prietaiso naudojima.

Prietaisą galima naudoti tik użdarius gaub-tą ir visus dangčius.

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą. Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Apsauginis jungiklis

Nedelsiant nutraukti visas funkcijas: apsauginj jungiklj nustatykite j „0“ padėtį.

- Prietaisas stipriai stabdomas, kai apsauginis jungiklis išjungiamas.

- Apsauginis jungiklis tiesiogiai veikia visas prietaiso funkcijas

Sédynès jungiklis

Jei operatorius pasikelia nuo sėdynės darbo metu arba važiuodamas, sėdynės jungiklis po trumpo vėlinimo išjungia traukos variklj.

Simboliai ant prietaiso

DÉMESIO

Pažeidimo pavojus

Vanduo sugadins siurbimo turbiną. Nepilkite arba nepurkškite vandens i šią angą.

ATSARGIAI

Pavojus nusideginti

Konstrukcinės dalys, pažymėtos šiuo nurodymu, eksploatuojant jkaista.

Nelieskite taip pažymėtų konstrukcinių dalių. Prieš pradėdami dirbti prie prietaiso, leiskite šioms konstrukcinėms dalims atvėsti.

⚠ PAVOJUS

Nelaimingo atsitikimo pavojus

Nuokalnėse yra pavojus apvirsti, važiuojant dideliu greičiu.

Nuokalnéje važiuokite lětai.

Nevažiuokite ant šlaito.

Jeigu važiuojate dideliu greičiu, ne- sukite staigiai vairo, kad vairuoja- mieji ratai nebūtų pasukti dideliu kampu.

Įspėjamųjų nurodymų simboliai

Tvarkydami baterijas laikykitės šių įspėja-muju nurodymų:

	Laikykitės baterijų naudojimo instrukcijoje ir ant pačios baterijos, taip pat ir šioje naudojimo instrukcijoje pateiktų nurodymų.
	Dévėkite akių apsaugą.
	Laikykite rūgštį ir baterijas atokiai nuo vaikų.
	Sprogimo pavojus
	Saugokite nuo ugnies, kibirkščių ir atviros liepsnos; rūkyti draudžiama.
	Ėsdinimo pavojus
	Pirmoji pagalba.
	Įspėjamasis nurodymas
	Šalinimas
	Nemeskite baterijų į šiukšlių konteinerį.

Prietaiso aprašymas

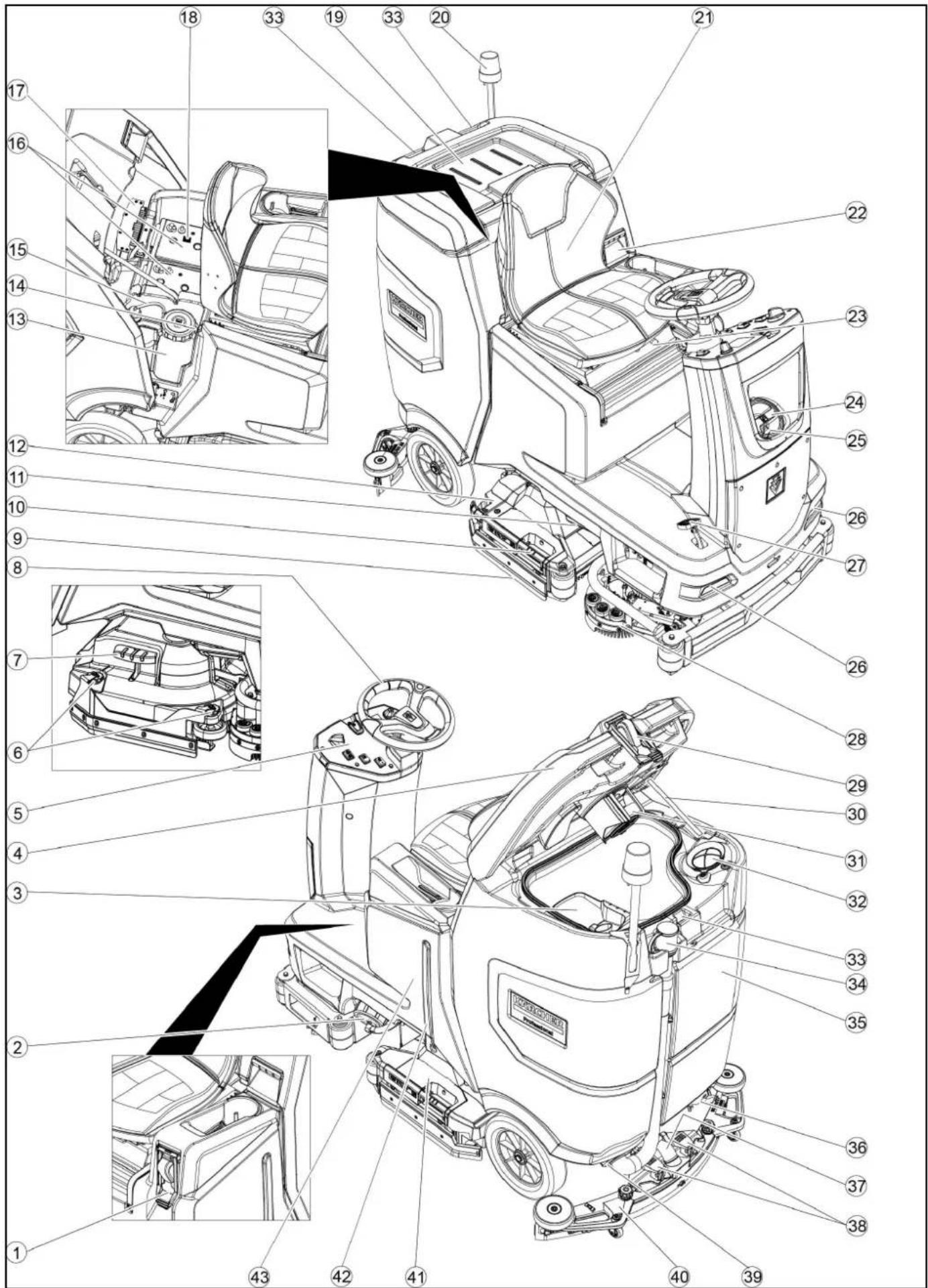

Irenginio apžvalga

①* Pripildymo sistema

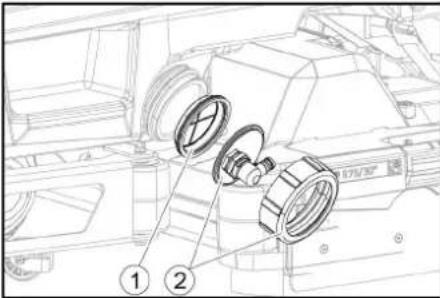

②Švaraus vandens rezervuaro užraktas su švaraus vandens filtru

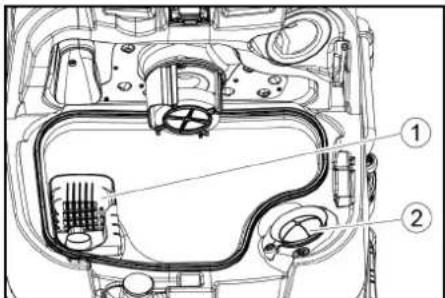

③ Stambių nešvarumų tinklelis
④Nešvaraus vandens bako dangtis
⑤Valdymo laukas
⑥Valymo grandiklio reguliavimo ratukas (tik D valymo galvutei)
⑦ Šepečio keitimo pedalas (tik D valymo galvutei)
⑧Vairaratis
⑨Valymo grandiklis
⑩ Šepečio keitimo rankena (tik R valymo galvutei)
⑪Šoninis žibintas
⑫ Stambių nešvarumų bakas (tik R valymo galvutei)
⑬ Valymo priemonių kanistras
⑭ Identifikaciné plokštelé
⑮ Valymo priemonės siurbimo žarna
⑯Baterija
⑰ * Vidinis jkroviklis
⑱ Baterijos kištukas (esant išoriniam jkrovikliui) Jkroviklio maitinimo laidas (esant vidi-niam jkrovikliui)
⑲Valymo rinkinio „Homebase Box“ laikymo vieta
20 * lspéjamoji lemputé
②1Sédyné
⑳Nešvaraus vandens bako atblokavimas
23 Sédynés reguliavimo svirtis
24 Švaraus vandens bako pildymo anga
25Žarnos laikiklis
26Dienos žibintai
27 Akceleratoriaus pedalas
28 * Šoninis šveitimo įtaisas
29* Nešvaraus vandens bako skalavimo sistemos vandens tiekimo jungtis
③0 Nešvaraus vandens bako dangčio atra- ma
③1Plūdè
32 Pūkelių filtravimo sietelis
33 Siurbimo sijos laikymas
③4Nešvaraus vandens išleidimo žarna su dozavimo įtaisu
35 Nešvaraus vandens bakas
36*Šluotos laikiklis
37 Siurbimo žarna
38 Siurbimo sijos fiksatorius
39 Užteršto vandens bako kamštis
40 Siurbimo sija
④1 Valymo galvutė
④2 Švaraus vandens užpildymo lygio indikatorius
④3Švaraus vandens bakas

* pasirenkamoji jranga

Spalvinis ženklinimas

- Valymo proceso valdymo elementai yra geltoni.

- Techninės priežiūros ir aptarnavimo elementai yra šviesiai žali.

- Valymo proceso valdymo elementai yra geltoni. - Techninės priežiūros ir aptarnavimo elementai yra šviesiai žali.

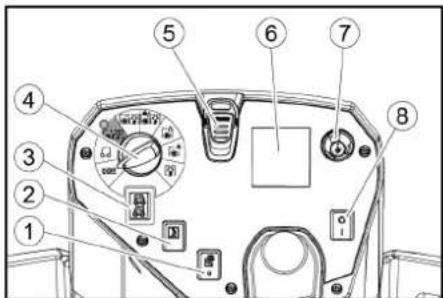

Valdymo laukas

③Važiavimo krypties jungiklis

④Programos jungiklis

⑤Išmanusis raktas

⑥Ekranas

⑦Informacijos mygtukas

⑧Apsauginis jungiklis

① * Šoninio šveitimo įtaiso jungiklis ② Garsinis signalas ③ Važiavimo krypties jungiklis ④ Programos jungiklis ⑤ Išmanusis raktas ⑥ Ekranas ⑦ Informacijos mygtukas ⑧ Apsauginis jungiklis

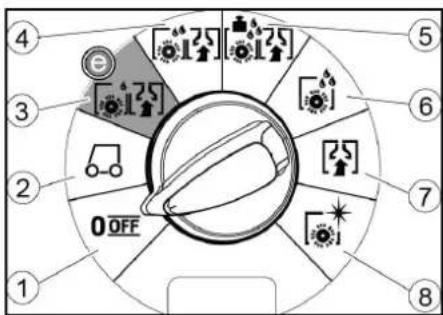

Programos jungiklis

④ ③ ② 1 OFF ⑤ ⑥ ⑦ ⑧

①, Off" (išjungta)
Irenginys išjungtas.

②TRANSPORT MODE Važiuokite i naudojimo vietą.

③ ECO MODE

Grindis valykite šlapiuoju būdu (su mažesniu vandens kiekiu ir šepečio sukimosi greičiu) ir susiurbkite nešvarų vandenį (su mažesne siurbimo galia).

④NORMAL MODE Grindis valykite šlapiuoju būdu ir susi- urbkite nešvarų vandenį.

⑤HEAVY MODE Grindis valykite šlapiuoju būdu (su di- desne šepečio prispaudimo jęga) ir su- siurbkite nešvarų vandenį.

⑥SCRUB MODE Pateikimas nemirkant Grindis valykite šlapiuoju būdu ir leiskite valymo priemonei veikti.

⑦ SUCTION MODE Susiurbti nešvarų tirpala.

⑧ POLISH MODE Poliruokite grindis dideliu šepečio sukimosi greičiu, nenaudodami skysčio.

①.Off" (išjungta) Irenginys išjungtas. ②TRANSPORT MODE Važiuokite j naudojimo vietą. ③ECO MODE Grindis valykite šlapiuoju būdu (su mažesniu vandens kiekliu ir šepečio sukimosi greičiu) ir susiurbkite nešvarų vandenį (su mažesne siurbimo galia). ④NORMAL MODE Grindis valykite šlapiuoju būdu ir susiurbkite nešvarų vandenį. ⑤HEAVY MODE Grindis valykite šlapiuoju būdu (su didesne šepečio prispaudimo jėga) ir susiurbkite nešvarų vandenį. ⑥SCRUB MODE Pateikimas nemirkant Grindis valykite šlapiuoju būdu ir leiskite valymo priemonei veikti. ⑦SUCTION MODE Susiurbti nešvarų tirpalą. ⑧POLISH MODE Poliruokite grindis dideliu šepečio sukimosi greičiu, nenaudodami skysčio.

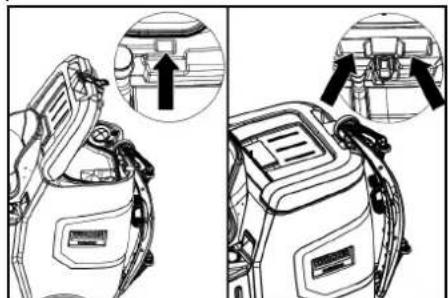

Siurbimo rémelio laikiklis

- Važiuojant pro siauras vietas, siurbimo siją galima nuimti ir pakabinti vienoje iš angų, esančių ant nešvaraus vandens bako dangčio.

Siurbimo siją galima laikyti užkabinus ją už nešvaraus vandens bako jdubos.

Simboliai ant prietaiso

Švaraus vandens bako išleidimo anga

Nešvaraus vandens bako išleidi- mo anga

Švaraus vandens bako užpildymo lygis (50 %)

Tvirtinimo taškas

*Šluotos laikiklis

Pripildymo sistemos vandens tie- kimo jungtis

Nešvaraus vandens bako skalavimo sistemos vandens tiekimo jungtis

Šepečio keitimas

* pasirenkamoji jranga

Montavimas

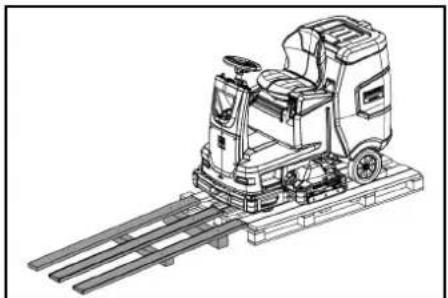

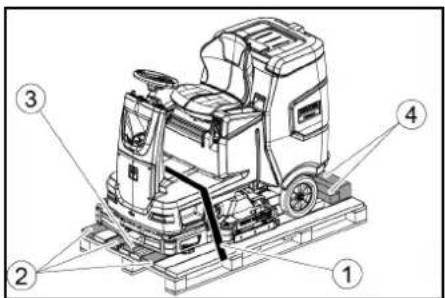

Iškrovimas

1. Nuimkite pakuotės plėvele.

2. Pašalinkite suveržimo juostą.

3. Nuimkite pakuotės plėvelę.

4. Pašalinkite suveržimo juostą.

①Suveržimo juosta ②Lenta ③Trinkelė ④Medinis tašas

1. Atsukite trinkelės, medinių tašų ir lentų varžtus. Konstrukcinės dalys, kurių varžtus reikia atsukti, paveikslėlyje pažymėtos pilka spalva.

2. Iš nuimtų lentų ir medinių tašų priešais padėklą įrenkite rampą ir pritvirtinkite medžio drožlių plokštės varžtais.

3. Atsukite trinkelės, medinių tašų ir lentų varžtus. Konstrukcinės dalys, kurių varžtus reikia atsukti, paveikslėlyje pažymėtos pilka spalva.

4. Iš nuimtų lentų ir medinių tašų priešais padėkla įrenkite rampą ir pritvirtinkite medžio drožlių plokštės varžtais.

1. Istatykite baterijas, jei prietaisas buvo pristatytas be bateriju (žr. skyriu „Prieš pradėdami eksploatuoti / baterijos”).

2. Prietaisą nuvairuokite pirmyn nuo padėklo (žr. skyrių „Valdymas / vairavimas“).

Šepečių montavimas

1. Kaip sumontuoti šepečius, aprašyta skyriuje „Techninės priežiūros darbai“.

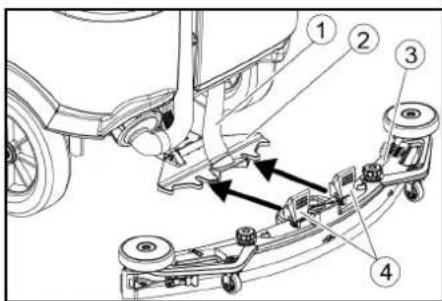

Siurbimo sijos montavimas

1. Abu fiksatorius palenkite aukštyn.

②Siurbimo sijos pakaba

③Siurbimo sija

④Fiksatorius

1. Siurbimo siją jstatykite i siurbimo sijos laikiklj.

2. Abu fiksatorius palenkite žemyn.

Baterijos

Rekomenduojami bateriju rinkiniai

Aprašy-mas	Užsaky-mo Nr.	Talpa (m3)*	Oro srautas (m3/h)**
170 Ah, techninė priežiūra nereikalinga, AGM	4 039-352.7	2,4 1,0
180 Ah, techninė priežiūra nereikalinga, gelis	4 039-354.7	3,8 1,6
285 Ah, techninė priežiūra nereikalinga, AGM	4 039-353.7	12,6 5,1

* Bateriju jkrovimo patalpos mažiausias tū- ris

** Mažiausias oro srautas tarp bateriju ikrovimo patalpos ir aplinkos

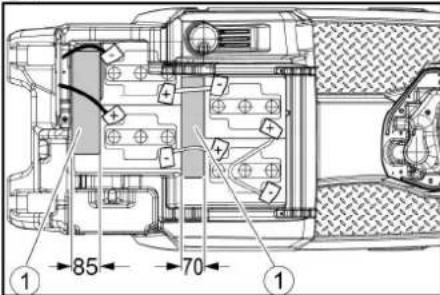

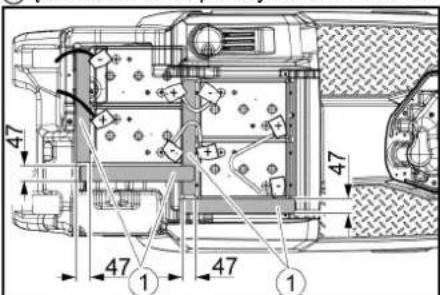

Bateriju montavimas ir prijungimas

ATSARGIAI

Bateriju išmontavimas ir sumontavimas Nestabili mašinos padėtis

Baterijas išmontuodami ir sumontuodami atkreipkite dėmesį, kad mašina tvirtai stovėtų.

DÉMESIO

Poliškumo sukeitimas

Elektroninės valdymo įrangos sugadinimas Prijungdami bateriją atkreipkite dėmesį i tinkamą poliškumą.

DÉMESIO

Visiškas išsikrovimas

Pažeidimo pavojus

Prieš prietaisą pradédami naudoti jkraukite baterijas.

1. Išleiskite nešvarų vandenį.
2. Atblokuokite nešvaraus vandens baką ir palenkite atgal.
3. Idėkite baterijas i prietaisą.

55 85 70 1 2 1 2 55

170 Ah, 4 039-352.7

① Idėklas atstumui palaikyti 310x85x70 mm
② Idėklas atstumui palaikyti 240x55x30 mm

85 70 ① ①

180 Ah, 4 039-354.7

① Idėklas atstumui palaikyti 310x85x70 mm

47 47 47 1 47 1 47 47 47

285 Ah, 4 039-353.7

① Idėklas atstumui palaikyti 345x60x47
4. Tarp baterijos ir prietaiso jdėkite jdėklus atstumui palaikyti paveikslėlyje nurodytose vietose.
5. Gnybtus sujunkite jungiamaisiais kabeliais.
6. Prijunkite jungiamaji kabeli prie laisvų baterijos gnybtų (+) ir (−).

Pastaba

Jeigu naudojate 170 Ah 4.039-352.7 baterija, izoliuoto poliaus varžtu prijunkite jun-giamaji laidą prie neigiamo poliaus.

1. Prietaiso pusės baterijos kištuką prijunkite prie baterijos pusės baterijos kištuko.
2. Nešvaraus vandens talpyklą palenkite i priekj ir uždarykite.

Baterijos išmontavimas

ATSARGIAI

Bateriju išmontavimas ir sumontavimas Nestabili mašinos padėtis

Baterijas išmontuodami ir sumontuodami atkreipkite dėmesį, kad mašina tvirtai stovėty.

1. Apsaugini jungiklj nustatykite i „0“ padėti.
2. Išleiskite nešvarų vandenį.
3. Atblokuokite nešvaraus vandens baką ir palenkite atgal.
4. Patraukite baterijos kištuką.
5. Atjunkite kabeli nuo neigiamo baterijos gnybto.
6. Atjunkite likusius kabelius nuo bateriju.
7. Išimkite baterijas.
8. Panaudotas baterijas išmeskite pagal galiojančias taisykles.

Eksploatavimo pradžia

Baterijos jkrovimas

⚠ PAVOJUS

Netinkamas ikroviklio naudojimas

Elektros smūgis

Atkreipkite dėmesį i prietaiso gamyklinėje lentelėje nurodytą tinklo įtampą ir saugiklj. Ijkroviklj naudokite tik sausoje patalpoje, kuri būty pakankamai vėdinama.

Ikraunant bateriją susidaro degios du- jos

Sprogimo pavojus

Baterijas ikraukite tik tinkamoje patalpoje. Patalpoje turi būti minimalus tūris, kuris pri- klauso nuo baterijos tipą, ir oro cirkuliacija su minimaliu oro srautu (žr. „Rekomenduo- jamos baterijos“).

DÉMESIO

Prieš ikraudami mažai priežiūros reikalau-jančias baterijas nešvaraus vandens baką paverskite aukštyn.

Vidutinis jkrovimo laikas apytikriai yra 10-15 valandu.

Per ikrovimo procesą prietaiso naudoti negalima.

Pastaba

Prietaisas turi apsaugą nuo visiško išsikrovimo, t. y. pasiekus mažiausią leistiną tapos lygį išjungiamas šepečio variklis ir turbina.

1. Prietaisą nuvarykite tiesiai prie jkroviklio stengdamiesi išvengti jkalnių.

Išorinis jkroviklis

DÉMESIO

Netinkamo jkroviklio naudojimas

Pažeidimo pavojus

Ikroviklio neprijunkite prie prietaiso pusės baterijos kištuko.

Naudokite tik tokj ikroviklj, kuris tinka jmon-tuotos baterijos tipui.

Perskaitykite ikroviklio gamintojo naudoji-mo instrukciją ir atkreipkite ypatingą dėmesi i saugos nurodymus.

Baterija Talpa|kroviklis
4 039-352.7 170	Ah 6 654-4	36.0
4 039-354.7 180	Ah 6 654-4	34.0
4 039-353.7 285	Ah 6 654-4	19.0

1. Atblokuokite nešvaraus vandens baką ir palenkite atgal.
2. Ištraukite prietaiso pusės baterijos kištuka.

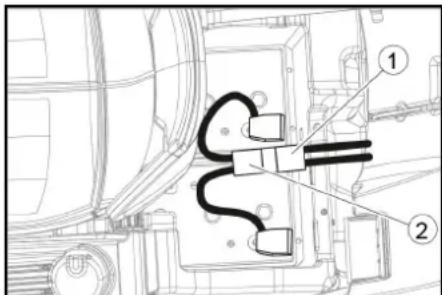

① Prietaiso pusės baterijos kištukas
② Baterijos pusės baterijos kištukas

1. Baterijos pusės baterijos kištuką prijunkite prie įkroviklio.
2. Ikroviklio tinklo kištuką jkiškite i lizda.
3. Ikrovimą atlikite laikydamiesi jkroviklio naudojimo instrukcijos.
4. Prietaiso pusės baterijos kištuką prijunkite prie baterijos pusės baterijos kištuko.
5. Nešvaraus vandens baką palenkite i priekį ir uždarykite.

Vidinis jkroviklis

1. Atblokuokite nešvaraus vandens baką ir palenkite atgal.
2. Vidinio jkroviklio tinklo kištuką jkiškite j lizdą. Baterijos jkrovos būsena rodoma valdy- mo lauko ekrane.
3. Norėdami baigti įkrovimo procesą, įkroviklio tinklo kištuką ištraukite iš lizdo.
4. Nešvaraus vandens baką palenkite i priekj.

Mažai techninės priežiūros reikalaujančios baterijos (skystosios baterijos)

⚠ PAVOJUS

Vandens pildymas esant išsikrovusiai baterijai

Ésdinimo pavojus dél rūgšties nutekėjimo, drabužių sunaikinimas

Naudodami baterijos rūgšti dévékite apsauginius akinius, apsauginę aprangą ir mūvékite apsaugine pirštines.

Atkreipkite dėmesį i taisyklių reikalavimus.

Jei rūgšties purslų patektų ant odos ar drabužių, nedelsdami juos praskalaukite dideliu vandens kiekiu.

DÉMESIO

Vandens su priedais naudojimas

Sugedusios baterijos, garantijos praradi- mas

Baterijoms pildyti naudokite tik distiliuotą arba gėlintą vandenį (EN 50272-T3).

Nenaudokite jokių pašalinių priedų (vadinamuju gerinimo priemonių), nes kitaip negalios garantija.

1. Iki jkrovimo proceso pabaigos likus vienai valandai jpilkite distiliuoto vandens. Atsižvelkite i tinkamą elektrolito lygj, kuris nurodytas baterijos etiketėje. Jkrovimo proceso pabaigoje iš visų elementų turi išsiskirti dujos.
2. Pašalinkite išsiliejusį vandenį. Norėdami tai padaryti, atlikite veiksmus, kaip aprašyta skyriaus „Priežiūra ir techninė priežiūra“ skirsnyje „Baterijų valymas“.

Eksploatavimas

⚠ PAVOJUS

Krintantys daiktai

Sužalojimų pavojus

Nevairuokite prietaiso ten, kur yra tikimybė, kad krentantys daiktai gali pataikyti ant operatoriaus.

DÉMESIO

Pavojinga situacija eksploatuojant

Sužalojimų pavojus

Pavojaus atveju nustatykite apsaugini jungikli i „0“ padėti.

Prietaiso stūmimas

Norint stumti prietaisą, stabdį reikia atblokuoti.

⚠ PAVOJUS

Nelaimingo atsitikimo pavojus

Kai stabdis atblokuotas, stabdžio funkcija neveikia.

Būtinai nedelsdami ištraukite monetas, naudotas atblokuoti, kai tik baigsite stumti.

1. Atblokavimo svirtj numaukite nuo rato ir tvirtai laikykite.

1. Abiejuose svirties galuose jdėkite po monetą tarp korpuso ir svirties.
2. Atleiskite atblokavimo svirtj.
3. Pastumkite prietaisą.
4. Abi monetas išimkite iškart po stūmimo proceso.

Sédynès nustatymas

Aukščio nustatymas

1. Stověkite šalia prietaiso.
2. Pakelkite sédynę gale.
3. Priekinj sédynès laikiklj išlygiuokite pagal norimą prietaiso aukščio lygj.
4. Nuleiskite sédynę gale.

Padèties nustatymas

1. Paspauskite sédynés reguliavimo svirtj ir nustatykite sédynę i norimą padėtį.
2. Atleiskite sédynés reguliavimo svirtj ir užfiksuokite sédynę.

Prietaiso ijungimas

1. Atsisėskite j vairuotojui skirtą sėdynę.
2. lkiškite išmanuji raktą.
3. Apsaugini jungikli nustatykite i „1“ padėti.
4. Pasukite programos jungiklj i norimą funkcija.
5. Jei ekrane pasirodo vienas iš žemiau pateiktų rodmenų, nuimkite koją nuo akceleratoriaus pedalo, nustatykite apsauginį jungiklį į „0“ padėtį ir atlikite būtinus techninės priežiūros darbus.

Ekranas Darbas

maintenance squeegee	Nuvalykite siurbimo siją.
maintenance brush head	Patikrinkite šepečių susidėvėjimą ir juos išvalykite.
maintenance squeegee blade	Patikrinkite siurbiamujų briaunelių nusidėvėjimą ir nustatymą.
maintenance turbine filter	Išvalykite pūkelių filtravimo sietelį.
maintenance fresh water filter	Išvalykite švaraus vandens filtrą.

1. Paspauskite informacijos mygtuką.
2. Atstatykite atitinkamos techninės priežiūros skaitiklį (žr. „Pilkos spalvos išmanusis raktas / atstatyti techninės priežiūros skaitiklį“).

Pastaba

Jei skaitiklis neatstatytas, kiekvieną kartą jjungiant prietaisą pasirodo techninės prie- žiūros rodmuo.

Šviesos jjungimas

Dienos žibintai

Dienos žibintai veikia, kai prietaisas yra jjungtas.

Šoninis žibintas

Šoninis žibintas šviečia, kai tik programos jungiklis yra nustatytas valymo programai.

Stovėjimo stabdžio tikrinimas

⚠ PAVOJUS

Sugedęs stovėjimo stabdys

Nelaimingo atsitikimo pavojus

Prieš kiekvieną naudojimą patikrinkite stovéji- mo stabdžio funkcija ant lygaus paviršiaus.

1. Ijunkite prietaisą.
2. Važiavimo krypties jungiklj nustatykite j padėtį „pirmyn“.
3. Programos jungiklj nustatykite i padėtį „TRANSPORT MODE“.
4. Šiek tiek spustelėkite akceleratoriaus pedalą.

Stabdžio blokavimas turi būti panaikinamas girdimai. Prietaisas turi pradėti šiek tiek riedėti lygiu paviršiumi.

1. Atleiskite akceleratoriaus pedala.

Stabdys turi jsijungti garsiai.

Jei taip nėra, nutraukite prietaiso eksploatavimo ir paskambinkite klientų aptarnavi-mo tarnybai.

Važiavimas

⚠PAVOJUS

Neužtikrinamas stabdomasis poveikis

Nelaimingo atsitikimo pavojus

Prieš imdamiesi eksploatuoti prietaisą, privalote patikrinti stovėjimo stabdžio veikimą. Jei stovėjimo stabdys neveikia, prietaisą draudžiama eksploatuoti.

⚠PAVOJUS

Neatsargus vairavimas

Apvirtimo pavojus

Važiuokite važiavimo kryptimi ir skersai važiavimo krypčiai tik maks. 10% nuolydžiais. Nedarykite posūkio jkalnėje arba nuokalnėje. Važiuokite lėtai kreivėmis ir ant šlapių grindų. Šiuo prietaisu važiuokite tik ant tvirto pagrindo.

Pastaba

Važiavimo kryptj galima pakeisti važiuojant. Daug kartų važiuojant pirmyn ir atgal, galima poliruoti ir ypač nusidėvėjusias vietas.

1. Atsisėskite.
2. lkiškite išmanuji raktą.
3. Apsaugini jungiklj pasukite i padėtį „1“.
4. Programos pasirinkimo jungiklj nustaty-kite j „TRANSPORT MODE“.
5. Važiavimo kryptj nustatykite važiavimo krypties jungikliu, esančiu valdymo pulte.
6. Važiavimo greitį pasirinkite nuspausdami akceleratoriaus pedalą.
7. Atleiskite akceleratoriaus pedalą. Prietaisas sustoja.

Jeigu nustatoma perkrova, važiavimo variklis išjungiamas. Ekrane pateikiamas trikties pranešimas. Jeigu valdiklis perkaista, atitinkamas agregatas yra išjungiamas.

1. Palikite prietaisą ataušti ne trumpiau kaip 15 minučiu.
2. Programos jungiklj nustatykite i padėtį „IŠJUINGTI“, trumpai palaukite ir nustatykite norimą programą.

Švaraus vandens pripylimas

Šviežio vandens įpylimas pripildymo sistema

1. Prijunkite vandens žarną prie pripildymo sistemos jungiamojo atvamzdžio (mak-simali vandens temperatūra 50 °C).
2. Atidarykite vandens įvadą.
3. Stebėkite prietaisą, automatinė pildymo sistema nutraukia vandens tiekimą, kai šviežio vandens bakas yra pilnas.
4. Uždarykite vandens tiekimą.
5. Nuimkite vandens žarna.

Švaraus vandens pripylimas

1. Atidarykite švaraus vandens bako dang- telj.
2. Švaraus vandens (ne karštesnio nei 50 °C) pripilkite iki pylimo atvamzdžio apatinės briaunos.

Nuoroda: pildymo metu švaraus van- dens žarną galima užfiksuoti žarnos jun- gikliu.

1. Uždarykite švaraus vandens bako dang- telj.

Supilkite valymo priemonę

Nurodymai dėl valymo priemonių

ΔJSPÉJIMAS

Netinkamos valymo priemonės

Pavojus sveikatai, prietaiso pažeidimas Naudokite tik rekomenduojamas valymo priemones. Jei naudojamos kitos valymo priemonės, operatorius prisiima didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi.

Naudokite tik tokias valymo priemones, kuriose néra chloro, tirpiklių, druskos ir vandenilio fluorido.

Laikykitės ant valymo priemonių pateiktų saugos nuorodu.

Pastaba

Nenaudokite itin putojančių valymo priemonių.

Rekomenduojamos valymo priemonės

Naudojimas Valymo priemone
Visų vandeniui atsparių grindų valymas einamosios priežiūros metu	RM 746RM 756RM 780
Blizgių paviršių (pvz., grani- to) valymas einamosios priežiūros metu	RM 755 es
Pramoninių grindų valymas einamosios priežiūros metu, tarpinis ir bendras valymas	RM 69 ASF
Porceliano plytelių pagrindi-nis ir einamosios priežiūros valymas	RM 753
Plytelių sanitarinėse zonose valymas einamosios prie- žiūros metu	RM 751
Visų šarmams atsparių grindų (pvz., PVC) apnašų sluoksnio pašalinimas	RM 752
Linoleumo grindų dangos apnašų sluoksnio pašalini-mas	RM 754

Valiklio jpylimas dozavimo jtaisu

Tik jei tai versija „DOSE“:

Valiklio i švarų vandenį įpilama priešais valymo galvutę, naudojant dozavimo prietaisa.

1. Atblokuokite nešvaraus vandens baką ir palenkite atgal.
2. Pripildykite valymo priemonės kanistrą valymo priemonės.
3. Vartoto vandens talpyklą palenkite i prie- kj.

Pastaba

Naudojant dozavimo įtaisą galima pridėti ne daugiau kaip 3 proc. valiklio. Jeigu dozė didesné, tada valiklio reikia įpilti į švaraus vandens talpyklą.

Valymo priemonės įpylimas į švaraus vandens baką

1. I švaraus vandens baką jpilkite valymo priemonės.

Nuoroda: švaraus vandens bako pildymo angos dangtelj galima naudoti valymo priemonei matuoti. Jo vidinėje dalyje yra skalė.

Parametru nustatymas

1. Programos jungikliu nustatykite norimą valymo programą.
2. Sukite informacijos mygtuką, kol pasiro- dys norimas parametras.
3. Paspauskite informacijos mygtuką. Nustatyta vertė mirksi.
4. Norimą vertę nustatykite sukdami informacijos mygtuka.
5. Pakeistą nustatymą patvirtinkite spausdami informacijos mygtuką arba palauki- te, kol nustatyta vertė bus automatiškai perimta po 10 sekundžių.

Geltonas išmanusis raktas

Geltonas ?išmanusis raktas suteikia priei- gą prie funkciju, kurių reikia valymo užduo- tims atlikti.

Prietaise yra iš anksto nustatyti įvairių valymo programų parametrai. Atsižvelgiant į geltono išmaniojo rakto autorizaciją, atski-rus parametrus galima pakeisti.

Ekrane rodomi parametru nustatymo tekstai iš esmės yra savaime suprantami.

Parametras „FACT“ (galimas tik su valymo galvute R):

• „Fine Clean“: mažas šepečio sukimosi greitis, skirtas pašalinti pilkas apnašas nuo akmens masės dirbinių.
• „Whisper Clean“: vidutinis šepečio sukimosi greitis valymas einamosios priežiūros metu su mažesniu triukšmo lygiu.
• „Power Clean“: didelis šepečio sukimosi greitis, tinkantis poliruoti, kristalizuoti ir šluoti.

Siurbimo sijos nustatymas

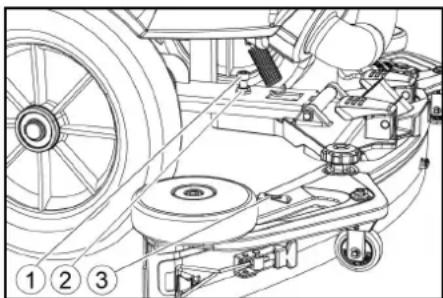

Polinkio nustatymas

Polinkj reikia nustatyti taip, kad siurbimo si-jos siurbimo plokštelės būtų tolygiai pri-spaustos prie grindų visu ilgiu.

1. Padėkite prietaisą ant paviršiaus be nuolydžio.
2. Programos jungiklj nustatykite i „Siurbti“.
3. Prietaisą šiek tiek pavarykite pirmyn.
4. Nuskaitykite gulsčiuką.

① Varžtas
②Veržlé
③Gulsčiukas
5. Atsukite veržles.
6. Varžtą nustatykite taip, kad gulsčiuko rodmuo būtų tarp dviejų linijų.
7. Priveržkite veržlę.
8. Norėdami patikrinti naują nustatymą, vėl pavarykite prietaisą truputį i priekį. Jei reikia, pakartokite nustatymo procesą.
9. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.

Aukščio nustatymas

Reguliuojant aukštį keičiasi su grindimis besiliečiančių siurbimo plokštelių išlinkis.

Pastaba

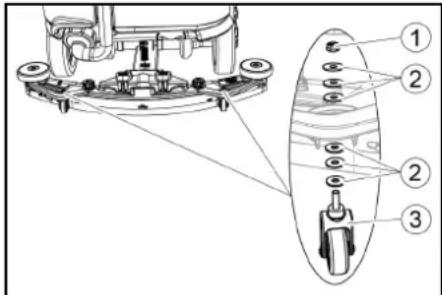

Pagrindinis nustatymas: 3 poveržlės aukščiau, 3 poveržlės žemiau siurbimo sijos.

Nelygios grindys: 5 poveržlės aukščiau, 1 poveržlė žemiau siurbimo sijos.

Labai lygios grindys: 1 poveržlė aukščiau, 5 poveržlės žemiau siurbimo sijos.

1. Atsukite varžtus.

③ Tarpo reguliavimo ritinėlis su laikikliu
2. Tarp siurbimo sijos ir reguliavimo ritinėlio uždėkite norimą skaičių poveržlių.
3. Likusias poveržles įstatykite virš tarpo reguliavimo ritinėlio.
4. Veržlę prisukite ir tvirtai priveržkite.
5. Šiuos veiksmus pakartokite su antru tarpo reguliavimo ritinėliu.

Pastaba

Abu reguliavimo ritinélius nustatykite i tą patj aukšti.

Valymo grandiklių nustatymas

Valymo grandiklius reikia nustatyti tik ant D valymo galvutės.

1. Sukdami reguliavimo ratuką valymo grandiklius nustatykite taip, kad valymo grandikliai liestysi su grindimis.
2. Reguliavimo ratuką pasukite dar 1 pasukimą żemyn.

Valymas

1. Atsiséskite ant sédynès.
2. |statykite išmanuji rakta.
3. Apsaugini jungiklj nustatykite i „1“ padėtį.
4. Važiavimo krypties jungiklj nustatykite j važiavimą pirmyn.
5. Programos jungikliu nustatykite norimą valymo programą.
6. Greitj nustatykite akceleratoriaus pedalu.
7. Vairaračiu pasirinkite važiavimo kryptj.
8. Apvažiuokite valytiną plotą.

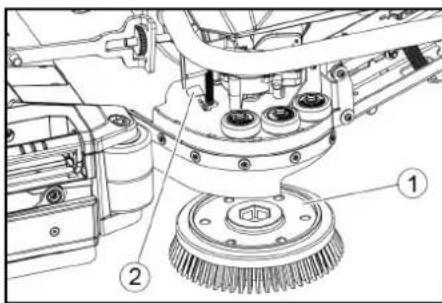

Šoninis šveitimo įtaisas (parinktis)

Šoninis šveitimo įtaisas palengvina darba arti krašto.

Pastaba

Šoninis šveitimo įtaisas yra neaktyvus vykdant poliravimo ir siurbimo valymo programas.

1. Paspauskite šoninio šveitimo įtaiso jungiklj.
   Aktyvinamas šoninis šveitimo jtaisas.
2. Norėdami baigti darba su šoniniu šveitimo įtaisu, pasukite šoninio šveitimo įtaiso jungiklį i padėtį „0“.

Darbo užbaigimas

Valymo užbaigimas

1. Programos jungiklj nustatykite i „Važiuoti“.
2. Dar šiek tiek pavažiuokite.
   Nusiurbiamas likęs vanduo.
3. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.
4. Išimkite išmanuji raktą.
5. Prireikus jkraukite baterija.

Nešvaraus vandens išleidimas

ΔISPÉJIMAS

Netinkamas nuotekų šalinimas

Aplinkos teršimas

Laikykitės vietinių nuotekų tvarkymo taisyklių.

Pastaba

Kai nešvaraus vandens bakas yra pilnas, siurbimo srautas pertraukiamas plūde, kad nešvaraus vandens bakas nepersipildytų. Tokiu atveju išleiskite nešvarų vandenį.

1. Paimkite iš laikiklio nešvaraus vandens išleidimo žarną ir atidarykite išleidimo žarnos dangti.

1. Suspauskite žarnos galą ir nuleiskite virš utilizavimo jrenginio.
2. Nešvaraus vandens srovės stiprumą reguliuokite suspausdami žarnos galą.
3. Nešvaraus vandens baką praskalaukite švariu vandeniu.
4. Uždarykite išleidimo žarnos dangtį.
5. Nešvaraus vandens žarną įspauskite į prietaiso laikiklj.

Nešvaraus vandens bako skalavimo sistema (parinktis)

1. Paimkite iš laikiklio nešvaraus vandens išleidimo žarną ir atidarykite išleidimo žarnos dangtį.
2. Uždarykite nešvaraus vandens bako dangtelj.
3. Prijunkite vandens jleidimo žarną prie nešvaraus vandens bako skalavimo sistemos vandens jungties.
4. Atidarykite vandens jleidimo angą ir mażdaug 30 sekundžių plaukite nešvaraus vandens baką.
5. Jei reikia, skalavimo procesą pakartokite 2–3 kartus.
6. Uždarykite vandens tiekimą.
7. Vandens tiekimo žarną atjunkite nuo prietaiso.
8. Uždarykite nešvaraus vandens išleidimo žarną ir įspauskite į laikiklj.

Stambių nešvarumų bako ištuštinimas

1. Pakelkite ir ištraukite stambių nešvaru- mų baką.
2. Ištuštinkite stambių nešvarumu baką.
3. Vėl įstatykite stambių nešvarumų baka.

Švaraus vandens išleidimas

1. Atidarykite švaraus vandens bako dang- telj.
2. Išleiskite švarų vandenį.
3. Išvalykite filtrą.
4. Užsukite švaraus vandens bako dangtelj.

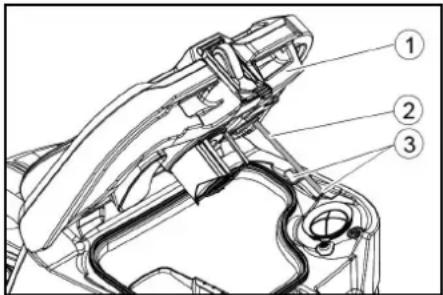

Prietaiso išjungimas

1. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.
2. Išimkite išmanuji raktą.
3. Apsaugokite, kad prietaisas nenuriedėty.
4. Atidarykite nešvaraus vandens bako dangtį ir paremkite atrama, kad nešvaraus vandens bakas galėtų išdžiūti. Norėdami tai padaryti, palenkite atramą žemyn ir apatinį galą nustatykite į norimą lygį, kai palenkiate apatinį dangtelio galą.

Pilkas išmanusis raktas

Pilkas išmanusis raktas suteikia priežiūros darbuotojams daugiau teisių ir nustatymo galimybių.

1. |statykite išmanuji raktą.
2. Pasukdami informacijos mygtuka, pasirinkite norimą funkcija.

Gabenamasis važiavimas

1. Programos jungiklj nustatykite i padėtį „TRANSPORT MODE“.
2. Paspauskite informacijos mygtuką. Naudojant meniu TRANSPORT MODE galima atlikti šias funkcijas:

• Didžiausio greičio nustatymas
• Darbo valandų skaitiklio rodymas
- Techninės priežiūros skaitiklio ištryni-mas
- Programinės įrangos versijų rodymas
• R arba D valymo galvutės nustatymas
- Nuo greičio priklausančio vandens dozavimo jjungimas / išjungimas
- Papildomo veikimo laikų nustatymas
• Kalbos nustatymas
• Raktų valdymas
- Priedų rinkinių jjungimas / išjungimas
• Gamyklinio nustatymo aktyvinimas

Didžiausias greitis

Naudojant meniu „max speed“ didžiausią greitį galima apriboti.

1. Sukite informacijos mygtuką tol, kol ekrane bus atverta „max speed“.
2. Paspauskite informacijos mygtuką.
3. Sukite informacijos mygtuką, kol ekrane pasirodys norimas didżiausias greitis.
4. Paspauskite informacijos mygtuką.

Pastaba

Darbinio greičio vertė negali viršyti nustaty- to didžiausio greičio.

Techninės priežiūros skaitiklio atstatymas

Jeigu ekrane rodomi techninės priežiūros darbai buvo atlikti, galiausiai būtina iš naujo nustatyti atitinkamą techninės priežiūros skaitiklj.

1. Sukite informacijos mygtuką tol, kol ekrane pasirodys „maintenance count.“
2. Paspauskite informacijos mygtuką. Rodoms skaitiklio rodmenys.
3. Sukite informacijos mygtuką, kol bus atvertas pašalintinas skaitiklis.
4. Paspauskite informacijos mygtuka.
5. Pasirinkite „yes“ pasukdami informacijos mygtuka.
6. Paspauskite informacijos mygtuką. Skaitiklis bus pašalintas.

Valymo galvutės nustatymas

1. Sukite informacijos mygtuką tol, kol meniu bus atverta „brush head“.
2. Paspauskite informacijos mygtuką.
3. Sukite informacijos mygtuka, kol bus pažymėtas įmontuotos valymo galvutės tipas. „Roll“ = R valymo galvutė „Roll“ = D valymo galvutė
4. Paspauskite informacijos mygtuką.

Nuo greičio priklausantis vandens dozavimas

ljungus nuo greičio priklausomą vandens dozavimą, šepečio drėkinimas keičiasi proporcingai greičiui.

Vandens dozavimo jtakos turi atitinkamos valymo programos nustatymas (0–100 proc.).

Nuostata |JUNGTA [ml/m2]		IŠJUNGTA [l/min]
proc. 0 0
10 proc. 7,5 0,6
20 proc. 15 1,1
30 proc. 22,5	1,7
40 proc. 30 2,3
50 proc. 37,5	2,8
60 proc. 45 3,4
70 proc. 52,5	3,9
80 proc. 60 4,5
90 proc. 67,5	5,1
100 proc.	75 5,7

Nustatykite nuo greičio priklausomą ar nuolatinį vandens dozavimą.

1. Sukite informacijos mygtuką tol, kol ekrane bus atverta „water dosage mode“.
2. Paspauskite informacijos mygtuką.
3. Sukite informacijos mygtuka, kol bus pažyméta norima funkcija.
4. Paspauskite informacijos mygtuką.

Veikimo trukmė po išjungimo

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „delay times“.
2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką, kol bus pažymėtas norimas mazgas.

4. Paspauskite informacijos mygtuka.

5. Sukite informacijos mygtuką tol, kol ekrane bus pateiktas norimas veikimo trukmės po išjungimo rodmuo.
6. Paspauskite informacijos mygtuką.

Kalbos nustatymas

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „language“.
2. Paspauskite informacijos mygtuka.
3. Sukite informacijos mygtuką tol, kol bus pažymėta reikiama kalba.
4. Paspauskite informacijos mygtuka.

Raktų valdymas

Meniu elemente „key menu“ atblokuojami geltono išmaniojo rakto leidimai ir ekrano rodmenų kalba.

1. Jkiškite pilkos spalvos išmanuji rakta.
2. Sukite informacijos mygtuką tol kol ekrane bus atvertas meniu punktas „key menu“.
3. Paspauskite informacijos mygtuka.
4. Ištraukite pilkos spalvos išmanuji raktą ir jkiškite programavimui reikalingą geltonos spalvos išmanuji raktą.
5. Pasukite informacijos mygtuką norėdami pasirinkti meniu punktą.
6. Paspauskite informacijos mygtuka.
7. Pasukdami informacijos mygtuka, pasirinkite meniu punkto nustatymą.
8. Nustatymą patvirtinkite paspausdami meniu punktą.
9. Pasirinkite kitą meniu punkta, kurį norite pa- keisti, pasukdami informacijos mygtuką.
10. Atlikus visus nustatymus, pasukdami informacijos mygtuką atverkite meniu „save“.
11. Paspauskite informacijos mygtuką. Patvirtinimai yra įrašomi.

Priedų rinkinių jjungimas / išjungimas

1. Sukite informacijos mygtuką, kol ekrane pasirodys norimas priedų rinkinys.
2. Paspauskite informacijos mygtuka.
3. Sukite informacijos mygtuką, kol bus pažymėta norima priedų rinkinio funkcija.
4. Paspauskite informacijos mygtuka.

Gamyklinis nustatymas

Atkuriamas visų valymo parametru gamyklinis nustatymas.

1. Sukite informacijos mygtuką tol, kol bus atvertas meniu punktas „factory settings“.
2. Paspauskite informacijos mygtuka.
3. Sukite informacijos mygtuką tol, kol bus paryškintas „yes“.
4. Paspauskite informacijos mygtuka.

Valymo programų parametru nustatymas

Visi valymo programų parametrai išsaugomi tol, kol pasirenkamas kitas nustatymas.

1. Programos jungikliu nustatykite norimą valymo programą.
2. Paspauskite informacijos mygtuka. Rodomas pirmas nustatomas parametras.
3. Paspauskite informacijos mygtuką. Nustatytos vertės rodmuo mirksi.

4. Norimą vertę nustatykite sukdami informacijos mygtuką.

5. Pakeistą nustatymą patvirtinkite spausdami informacijos mygtuką arba palauki- te, kol nustatyta vertė bus automatiškai pradėta taikyti po 10 sekundžių.

6. Pasukite informacijos mygtuką norėdami pasirinkti kitą parametra.
7. Pakeitę visus norimus parametrus, suki- te informacijos mygtuką tol, kol bus at- vertas meniu punktas „exit“.
8. Paspauskite informacijos mygtuką. Meniu užveriamas.

Transportavimas

⚠ PAVOJUS

Gabenimas

Sužalojimų pavojus

Prietaisą pakraukite ir iškraukite, tik jei nuolydis neviršija didžiausios vertės (žr. skyrių „Techniniai duomenys“).

Važiuokite létai.

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite i jrenginio svorį.

1. Sumontavus D valymo galvutę, išimkite diskinius šepečius iš šepečio galvos.
2. Kai prietaisą gabenate transporto priemone, ji užfiksuokite nuo nuslydimo ar apvirtimo pagal galiojančių direktyvų nuostatas.

Nesilaikant svorio nuorodos

Sužalojimu ir materialinės žalos pavojus Laikydami atsižvelkite i prietaiso svorį.

DÉMESIO

Šaltis

Prietaiso sugadinimas užšalus vandeniui Iš prietaiso išleiskite visą vandenį.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

• Prietaisą galima laikyti tik patalpose.
• Prieš ilgos trukmės sandėliavimą visiškai jkraukite baterijas.
• Sandėliuodami baterijas iki galio įkraukite ne rečiau kaip kartą per mėnesį.

Priežiūra ir techninė priežiūra

⚠PAVOJUS

Atsitiktinis jrenginio paleidimas

Sužalojimo pavojus, elektros smūgis Pasukite programos jungikli i padėti „IŠ-JUNGTA“.

Prieš imdamiesi bet kurių prietaiso priežiūros darbų, ištraukite išmanuji raktą. Ištraukite ikroviklio tinklo kištuka.

Atjunkite baterijos kištuką.

- Išleiskite ir pašalinkite nešvarų ir švarų vandenį.

Techninės priežiūros intervalai

Po kiekvieno naudojimo

DÉMESIO

Netinkamas valymas

Pažeidimo pavojus.

Ant prietaiso nepurkškite vandens.

Nenaudokite agresyvių valiklių.

Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje „Techninės priežiūros darbai“.

• Išleiskite nešvarų vandenį.
• Nešvaraus vandens baką praskalaukite švariu vandeniu.
• Išvalykite stambių nešvarumu tinklelj.
• Tik R valymo galvutei: išimkite ir ištuštinkite stambių nešvarumų baką.

- Prietaiso išorę nuvalykite drėgna, švelniu muilo tirpalu sudrėkinta šluoste.

- Nuvalykite siurbimo plokšteles, patikrinkite, ar jos nenusidėvėjusios, jei reikia, pakeiskite.

- Nuvalykite valymo grandiklius, patikrinkite, ar jie nenusidėvėję, jei reikia, pakeiskite.

- Nuvalykite šepečius, patikrinkite, ar jie nenusidėvėję, jei reikia, pakeiskite.

- Ikraukite baterija.

• Jeigu baterijos ikrova mažesné kaip 50 proc., baterija ikraukite nepertrau-kiamai ir iki galo.
• Jeigu baterijos jkrova didesnė kaip 50 proc., bateriją jkraukite tik jei per kitą naudojimą prireiks iki galo jkrautos baterijos.

Karta per savaitę

- Dažnai naudojant, bateriją bent kartą per savaitę reikia nepertraukiamai ir iki galo jkrauti.

Kas mènesj

Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje „Techninės priežiūros darbai“.

• Jei jrenginys laikinai išjungtas: atlikite baterijos išlyginamaji ikrovimą.
• Patikrinkite, ar nesioksiduoja baterijų gnybtai ir, jei reikia, nuvalykite šepečiu. Patikrinkite, ar tvirtai laikosi sujungimo laidas.

- Nuvalykite sandariklius tarp nešvaraus vandens bako ir dangtelio, patikrinkite, ar jie sandarūs, prireikus pakeiskite.

- Ištuštinkite švaraus vandens talpyklą ir išskalaukite nuosėdas.

- Jei baterijos yra prižiūrimos, patikrinkite elektrolito sandaruma.

- Tik R valymo galvutei: nuvalykite šepečio tunelj.

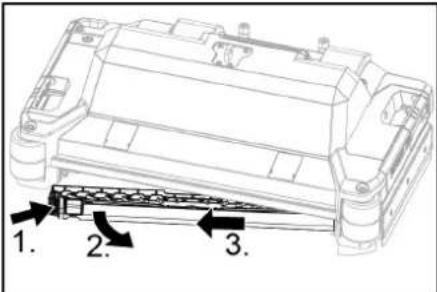

- Tik R valymo galvutei: nuvalykite van-dens paskirstymo juostą ant valymo gal-vutės.

- Jeigu prietaisas ilgesnji laiką nebus naudojamas, jis laikomas tik su iki galo ikrautomis baterijomis. Bateriją bent kar-tą per mėnesį reikia iki galo ikrauti.

Kas metus

- Privalomą patikrą paveskite atlikti klientų tarnybai.

Saugos patikra / techninės priežiūros sutartis

Su pardavėju galite susitarti dėl reguliarios saugos patikros arba sudaryti techninės priežiūros sutartį. Pasikonsultuokite šiuo klausimu.

Techninės priežiūros darbai

Siurbiamujų briaunelių apsukimas arba pakeitimas

Jeigu siurbiamosios briaunelès nusidèvéjo, jas reikia apsukti arba pakeisti.

Siurbiamąsias briauneles galima sukti 3 kartus, kol nusidėvės visi 4 kraštai.

1. Nuimkite siurbimo sija.
2. Išsukite žvaigždės formos rankenėlę.

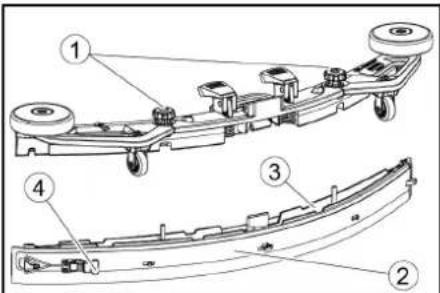

① Žvaigždės formos rankenėlė ② Suveržimo juosta
③ Siurbimo sijos vidinė dalis
④Užraktas
3. Ištraukite siurbimo sijos vidinę dalj.
4. Atidarykite užraktą.
5. Nuimkite suveržimo juostą.
6. Ištraukite siurbiamąsias briauneles iš vi- dinės dalies.

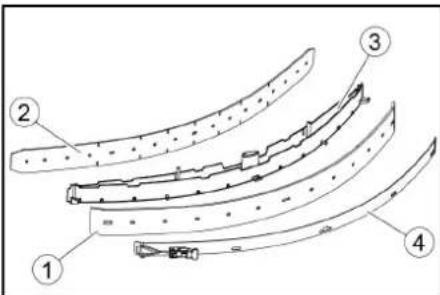

①Valymo grandiklis
② Atraminé plokštelé
③ Siurbimo sijos vidinė dalis
④Suveržimo juosta

1. Paspauskite pasuktas arba naujas siurbiamąsias briauneles prie siurbimo sijos vidinės dalies iškyšų.
2. Pritvirtinkite suveržimo juostą.
3. Siurbimo sijos vidinę dalį įstumkite į viršutinę dalį.
4. Prisukite ir tvirtai priveržkite žvaigždės formos rankenėlę.

Stambių nešvarumu tinklelio valymas

1. Atidarykite nešvaraus vandens bako dangtelj.

① Stambių nešvarumų tinklelis
② Pūkelių filtravimo sietelis

1. Stambių nešvarumų tinklelj patraukite aukštyn.
2. Stambių nešvarumų tinklelj išskalaukite tekančiu vandeniu.
3. Stambių nešvarumu tinklelj įstatykite j nešvaraus vandens baką.

Plūdės ir filtro tinklelio valymas

1. Atidarykite nešvaraus vandens bako dangtelj.

①Plūdè
②Plūdinis jungiklis
③ Pūkelių filtravimo sietelis

1. Plūdę praskalaukite švariu vandeniu.
2. Plūdinj jungiklj praskalaukite švariu van- deniu.
3. Nuimkite ir išvalykite pūkelių filtrą.

Diskinio šepečio keitimas

Pastaba

Pakeiskite diskinius šepečius, kai šerių ilgis pasiekė 10 mm.

1. Pakelkite valymo galvutę.
2. Nuspauskite šepečio keitimo pedalą žemyn.
3. Diskinj šepetj ištraukite šone, po valymo galvute.
4. Naują diskų šepetį laikykite po valymo galvute, stumkite aukštyn ir užfiksuokite.

Šepetinių velenų keitimas

Pastaba

Pakeiskite cilindrinius šepečius, kai šeriu il- gis pasieké 10 mm.

1. Pakelkite valymo galvutę.
2. Ištraukite šepečio keitimo rankeną.

1. Nuimkite guolio dangtj su valymo grandikliu.
2. Ištraukite šepetinį veleną.
3. Istatykite naują šepetinį veleną ir cen- truokite ji laikiklio atžvilgiu.

①Griebtuvas
②Spaudžiamasis aptaisas
6. Uždėkite guolio dangtį su valymo grandikliu.

Pastaba

Užtikrinkite, kad šepetinis velenas būtu ant spaudžiamojo aptaiso, o ne po juo.
7. Šepečio keitimo rankeną pasukite aukštyn ir užfiksuokite.
8. Pakartokite procesą priešingoje pusėje.

Šoninio šveitimo įtaiso (parinktis) šepečio pakeitimas

1. Šepečio keitimo svirtį paspauskite žemyn.

① Šoninio šveitimo įtaiso šepetys
②Šepečio keitimo svirtis

Šepetys iškrenta iš laikiklio.

1. Nauja šepetį laikykite po šoniniu šveitimo įtaisu, spauskite aukštyn ir užfiksuokite

Švaraus vandens filtro valymas

1. Išleiskite švarų vandenį (žr. Skyrių „Švaraus vandens išleidimas“).
2. Atsukite švaraus vandens bako dangtelj.

1. Nuimkite švaraus vandens filtrą ir praskalaukite vandeniu.
2. Švaraus vandens filtrą jstatykite.
3. Uždėkite švaraus vandens bako dangte- lj.

Nuoroda: priverže jsitikinkite, kad žarnos jungtis švaraus vandens bako dangtelyje yra žemiausiame taške.

Vandens paskirstymo juostos valymas

1. Paspauskite atblokavimo elementą rodyklės kryptimi ir laikykite nuspaudę.

1. 2. 3.

1. Vandens paskirstymo juostą palenkite i priekį.
2. Vandens paskirstymo juostą ištraukite išilgine kryptimi.
3. Išvalykite vandens paskirstymo juostą.
4. Idėkite vandens paskirstymo juostą atgal i valymo galvutę ir užfiksuokite užraktą.

Bateriju valymas

1. Dévékite apsauginius akinius, apsaugine aprangą ir mūvékite apsaugine pirštines.
2. Laikykite uždarytus baterijų elementų kištukus.
3. Išmontuokite baterijas.
4. Plastikines baterijų dalis ir baterijų skyrių valykite tik vandeniu arba vandeniu pa-mirkytomis valymo šluostėmis be prie-du.
5. Po valymo nusausinkite paviršius.
6. Vél jděkite baterijas.

Techninės priežiūros skaitiklio atstatymas

Jei buvo atlikti ekrane rodomi techninės priežiūros darbai, reikia iš naujo nustatyti atitinkamą techninės priežiūros skaitiklj.

Pastaba

Techninės priežiūros skaitiklių atstatymas aprašytas skyriuje „Pilkas išmanusis rak-tas“.

Trikčių šalinimas

⚠PAVOJUS

Prietaisas gali būti jungiamas atsitiktinai.

Prie prietaiso dirbantys žmonės gali būti sužeisti.

Prieš atlikdami bet kokius prietaiso priežiūros darbus, ištraukite išmanuji raktą.

Prieš atlikdami bet kokius darbus, ištraukite vidinio jkroviklio maitinimo kištuką iš lizdo. Prieš bet kokius darbus atjunkite baterijos kištuką.

1. Išleiskite nešvarų vandenį.
2. Išleiskite likusj šviežio vandens kiekj.

Pastaba

Jei trikties nepavyksta pašalinti pagal šiuos nurodymus, informuokite klientų aptarnavi-mo tarnyba.

Triktis su rodiniu

Jei rodomos trikties néra šiame sąraše, atlikite šiuos veiksmus:

1. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.
2. Palaukite 10 sekundžių.
3. Nustatykite programos jungiklj i ankstesne funkcija.
4. Jei triktis pasikartoja, informuokite klientų aptarnavimo tarnybą.

Triktis Šalinimas
fresh water empty	1. Pripildykite švaraus vandens baką
water valve blocked	1. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.2. Palaukite 10 sekundžių.3. Programos jungikliu nustatykite norimą programą.
overload brush head	1. Sumažinkite šepečių prispaudimo jėgą.
blocked main brush	1. Patikrinkite, ar šepečio neblokuoja pašalinės medžiagos, ir, jei reikia, jas pašalinkite.2. Programos jungiklj nustatykite i padėtį „IŠJUNGTA“.3. Palaukite 10 sekundžių.4. Programos jungikliu nustatykite norimą programą.
overload side brush	1. Sumažinkite šoninio šveitimo įtaiso šepečio prispaudimo jėgą.

Triktis	Šalinimas
blocked side brush	1. Patikrinkite, ar šepečio neblokuoja pašalinės medžiagos, ir, jei reikia, jas pašalinkite.2. Programos jungiklį nustatykite į padėtį „IŠJUNGTA“.3. Palaukite 10 sekundžių.4. Programos jungikliu nustatykite norimą programą.
waste water tank full	1. Ištuštinkite vartoto vandens talpyklą.
overload drive motor 1. Nuolydis per didelis.a Valymo metu: nutraukti valymą.b Važiuojant į naudojimo vietą: raskite kelią su mažesniu nuolydžiu.
blocked drive motor	1. Patikrinkite, ar ratukai neužblokuoti, pašalinkite pašalinius daiktus.2. Programos jungiklį nustatykite į padėtį „IŠJUNGTA“.3. Jei traukos variklis perkaista, leiskite jam vėsti mažiausiai 15 minučių, priešingu atveju palaukite 10 sekundžių.4. Programos jungikliu nustatykite norimą programą.
battery low	1. Nustatykite programos pasirinkimo jungiklį į TRANSPORT MODEpadėtį.2. Privažiuokite prietaisu tiesiai prie įkroviklio (arba esant su vidiniu įkrovikliu prie lizdo). Venkite nuolydžių.3. Įkraukite elektros akumuliatorių.
battery empty	1. Nustatykite programos pasirinkimo jungiklį į TRANSPORT MODEpadėtį.2. Važiuokite prietaisu trumpiausiu keliu prie įkroviklį (arba esant su vidiniu įkrovikliu prie lizdo). Venkite nuolydžių.3. Įkraukite elektros akumuliatorių.
seat switch open	1. Trumpam atlaisvinkite vairuotojo sėdynę, kad valdiklis galėtų patikrinti sėdynės kontaktinio jungiklio funkciją.
switch on!	1. Apsauginį jungiklį nustatykite į padėtį „1“.
restart machine	1. Programos jungiklį nustatykite į padėtį „IŠJUNGTA“.2. Palaukite 10 sekundžių.3. Programos jungikliu nustatykite norimą programą.
release throttle 1. Akceleratoriaus pedalo atleidimas.

Triktys be rodmenų ekrane

Triktis	Šalinimas
Prietaiso nepavyksta paleisti	1. Atsisėskite ant sėdynės.2. Prieš jungdami apsauginį jungiklį, nuimkite koją nuo akceleratoriaus pedalo.3. Apsauginį jungiklį pasukite į padėtį „1“.4. Patikrinkite ir, jei reikia, įkraukite bateriją.5. Programos jungiklį nustatykite į „IŠJUNGTA“.6. Palaukite 10 sekundžių.7. Programos jungikliu nustatykite norimą programą.8. Jei įmanoma, prietaisu važiuokite tik ant lygaus paviršiaus.9. Jei reikia, patikrinkite stovėjimo stabdį.Jei triktis pasikartoja, kreipkitės į klientų aptarnavimo tarnybą.
Įrenginys nebeveikia, ekrane „battery empty“ rodoma	1. Programos jungiklį nustatykite į padėtį „IŠJUNGTA“.2. Palaukite 10 sekundžių.3. Programos jungiklį nustatykite į padėtį „TRANSPORT MODE“.4. Važiuokite į įkrovimo vietą.5. Jeigu prietaisas vis dar neveikia, įkraukite akumuliatorių vietoje arba atrakinkite stabdžius (žr. „Prietaiso valdymas / stumdymas“) ir stumkite prietaisą į įkrovimo vietą.
Paleidžiant ir sustojant, prietaisas juda netolygiai (trūk-čioja).	1. Atlaisvinkite stabdį (žr. „Įrenginio valdymas / stūmimas“).
Nepakankamas vandens kiekis	1. Patikrinkite švaraus vandens lygį, jei reikia, pilnai pripildykite baką, kad oras būtų išstumtas.2. Išimkite ir išvalykite švaraus vandens filtrą.3. Įdėkite filtrą ir užsukite dangtelį.4. Tik R valymo galvutei: nuimkite vandens paskirstymo juostą ant valymo galvutės.5. Tik R valymo galvutei: išvalykite vandens kanalą.6. Patikrinkite, ar neužsikimše žarnos ir, jei reikia, išvalykite.
Rankiniu būdu ištuštinus gė-lo vandens talpyklą ekrane pateikiamas klaidingas gėlo vandens pripildymo lygio ro-dmuo	1. Naudoti prietaisą. Eksploatuojant iš žarnų sistemos pašalinamas oras ir pripildymo lygio rodmuo yra patikslinamas.
Pripildymo lygio rodytuvo juostos mirksi, rodytuvas „fresh water empty“	1. Pripildykite švaraus vandens talpyklą.
Triktis Šalinimas
Per mažas siurbimo našumas	1. Nuvalykite sandariklius tarp nešvaraus vandens bako ir dangtelio, patikrinkite, ar jie sandarūs. Pri-reikus pakeiskite.2. Patikrinkite, ar neužsiteršęs pūkelių filtravimo sietelis. Prireikus išvalykite.3. Nuvalykite ant siurbimo sijos sumontuotas siurbimo plokšteles, prireikus apsukite arba pakeiskite.4. Uždarykite nešvaraus vandens išleidimo žarnos dangtį.5. Uždarykite nešvaraus vandens skalavimo sistemos dangtį.6. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite.7. Patikrinkite, ar siurbimo žarna sandari ir, jei reikia, pakeiskite.8. Patikrinkite siurbimo sijos nustatymą.
Nepakankamas valymo rezul-tatas	1. Nustatykite valymo užduočiai atlikti tinkamą valymo programą.2. Valymui užduočiai naudokite tinkamus šepečius.3. Valymui užduočiai naudokite tinkamą valymo priemonę.4. Sumažinkite greitį.5. Nustatykite prispaudimo jėgą.6. Nustatykite valymo grandiklius.7. Patikrinkite, ar šepečiai nesusidėvėję, ir, jei reikia, pakeiskite.8. Patikrinkite vandens ištekėjimą
Šepečiai nesisuka	1. Sumažinkite prispaudimo jėgą.2. Patikrinkite, ar šepečio neblokuoja pašalinės medžiagos, ir, jei reikia, jas pašalinkite.3. Jei variklis perkrautas, leiskite varikliui atvėsti.4. Programos jungiklį nustatykite į „IŠJUNGTA“.5. Palaukite 10 sekundžių.6. Programos jungikliu nustatykite norimą programą.7. Patikrinkite, ar prietaiso kištukas yra jkištas į valymo galvutę.
Prietaisas nestabdo	1. Atlaisvinkite stabdį (žr. „lrenginio valdymas / stūmimas“).
Nešvaraus vandens išleidimo žarna užsikimšusi	1. Atidarykite dozavimo įtaiso dangtelį prie išleidimo žarnos.2. Ištraukite siurbimo žarną iš siurbimo sijos ir uždarykite ranka.3. Programos jungiklį nustatykite į padėtį „Siurbti“.Užsikimšimas išsiurbiamas iš išleidimo žarnos į nešvaraus vandens baką.
Valymo priemonės dozavimo dozė neveikia	1. Galima tik versija „Dozė“: skambinkite klientų aptarnavimo tarnybai.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos

medžiagos ar gamybos defektai. Dėl ga- rantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarna- vimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. (Adresą rasite kitoje pusėje)

Priedai

Valymo galvutės su cilindriniais šepečiais priedai
A: pakuotė, B: prietaisui reikiamas skaičius

Žymėjimas R 65	Dalies Nr.	R 75 Dalies Nr.	Aprašymas A B
Cilindrinis šepetys, raudonas (vidutinio kietumo, standartinis)	4.035-604.0	4.035-605.0	Kasdieniam valymui, netgi labai nešvarių grindų.	1	2
Cilindrinis šepetys, baltas (minkš-tas)	6.907-770.0	6.907-771.0	Skirtas jautrioms grindims poliruoti ir kasdieniam jų va-lymui.	1	2
Cilindrinis šepetys, oranžinis (aukš-tas / žemas)	6.907-726.0	6.907-730.0	Struktūruotoms grindims (apsauginių plytelių ir kt.) šveisti.	1	2
Cilindrinis šepetys, žalias (kietas)	6.907-727.0	6.907-731.0	Pagrindiniam labai nešvarių grindų valymui ir sluoks-niams pašalinti (pvz., vaškui, akrilatams).	1	2
Cilindrinis šepetys, juodas (labai kietas)	6.907-728.0 6	907-732.0		1	2
Mikropluošto velenėlis	4.114-054.0	4.114-007.0	Lygių grindų kasdienis valymas.	1	2
Ritininio pado velenas	4.762-626.0	4.762-627.0	Ritininiam padui laikyti.	1	2
Ritininis padas, geltonas (minkštas)	6.369-454.0	6.369-454.0	Grindims poliruoti	20	96; 106
Ritininis padas, raudonas (viduti-nis)	6.369-456.0	6.369-456.0	Truputį nešvarioms grindų valyti.	20	96; 106
Ritininis padas, žalias (kietas)	6.369-455.0	6.369-455.0	Normalioms ir labai nešvarioms grindims valyti.	20	96; 106

Valymo galvutės su diskiniais šepečiais priedai
A: pakuotė, B: prietaisui reikiamas skaičius

Žymėjimas D 65	Dalies Nr.	D 75 Dalies Nr.	Aprašymas A B
Diskinis šepetys, naturalus (minkš-tas)	4.905-012.0 4	.905-020.0 Grindims poliruoti. 1 2
Diskinis šepetys, baltas	4.905-011.0	4.905-019.0	Skirtas jautrioms grindims poliruoti ir kasdieniam jų valy-mui.	1	2
Diskinis šepetys, raudonas (viduti-nio kietumo, standartinis)	4.905-010.0 4	.905-018.0 Ne	smarkiai suteptoms ar jautrioms grindims valyti. 1 2
Diskinis šepetys, juodas (kietas)	4.905-013.0	4.905-021.0	Labai nešvarioms grindims valyti.	1	2
Deimantinis įdéklas, žalios spalvos	6.371-235.0	6.371-236.0	Kalkingoms dangoms ir epoksidine derva dengtoms	5	2
Šiurkštus deimantinis įdéklas, bal-tos spalvos	6.371-250.0 6	.371-252.0	grindims atnaujinti.	5	2
Vidutinio dydžio deimantinis įdé-klas, baltos spalvos	6.371-251.0 6	.371-253.0		5	2
Varantysis pado diskas	4.762-446.0	4.762-447.0	Padui laikyti.	1	2

Siurbimo sijos priedai

A: pakuotė, B: prietaisui reikiamas skaičius

Žymėjimas	Dalies Nr.	Aprašymas	A	B
Siurbiamųjų briaunų rinkinys, priekinis PU (raudo-nos spalvos), galinis „Linatex“	4.039-366.0	Standartinis	Pora	1 pora
Siurbiamųjų lūpų rinkinys, „Linatex“	4.039-356.0	atsparus raižymui	Pora	1 pora
Siurbimo plokštelių rinkinys, PU	4 039-357.0	atsparus alyvai	Pora	1 pora

Techniniai duomenys

Pasiliekame teisę daryti techninius pakeitimus.

		B 110 R 65	B 110 D 65	B 110 R 75	B 110 D 75
Bendroji dalis
Važiavimo / valymo greitis	km/h	6	6	6	6
Važiavimo greitis	km/h	6	6	6	6
Važiavimo greitis, važiuojant atbuline eiga	km/h	4	4	4	4
Teorinis našumas	m2/h	3900	3900	4500	4500
Teorinis ploto valymo našumas su šoniniu šveitimo jtaisu	m2/h	-	-	5100	5100
Praktinis ploto valymo našumas	m2/h	2730	2730	3150	3150
Švaraus vandens bako talpa	l	110	110	110	110
Nešvaraus vandens bako talpa	l	110	110	110	110
Stambių nešvarumų talpyklos talpa	l	1,6	-	1,8	-
Valymo priemonės bako tūris (parinktis „Dozė“)	l	5	5	5	5
Valymo priemonės dozavimas	%	0,25...3	0,25...3	0,25...3	0,25...3
Vandens dozavimas	l/min	0,15...5,7	0,15...5,7	0,15...5,7	0,15...5,7
Apkrova ploto vienetui (su vairuotoju ir pilnu švaraus vandens baku)
Paviršiaus slėgis	N/mm2	0,62...0,66	0,62...0,66	0,62...0,66	0,62...0,66
Paviršiaus apkrova (svoris / stovėjimo plotas)	kg/m2	470...542	470...542	470...542	470...542
Matmenys
Ilgis	mm	1640 1640 1640	1640
Plotis	mm	740	740	740	740
Siurbimo sijos plotis	mm	950	950	950	950
Aukštis	mm	1310	1310	1310	1310
Darbinis plotis	mm	650	650	750	750
Darbinis plotis su šoniniu šveitimo jtaisu	mm	-	-	850	850
Pakuotės matmenys l x P x A	mm	1750x990x1475	1750x990x1475	1750x990x1475	1750x990x1475
Posūkio lankas	mm	1750	1750	1750	1750
Baterijų skyriaus matmenys l x P x A	mm	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)
Padangos
Priekinio rato plotis	mm	90	90	90	90
Priekinio rato skersmuo	mm	250	250	250	250
Galinio rato plotis	mm	75	75	75	75
Galinio rato skersmuo	mm	290	290	290	290
Svoris
Leistinas bendras svoris	kg	650	650	650	650
Tuščio įrenginio masė (transportavimo masė)	kg	480	480	480	480
Tipinis darbinis svoris	kg	540	540	540	540
Maks. šepečio prispaudimo jėga	N (kg)	736 (75)	736 (75)	736 (75)	736 (75)
Maks. šepečio prispaudimo slėgis	N/m2(g/cm2)	581 (570) 51 (50)	510 (500) 41 (40)
Irenginio galios duomenys
Vardinė įtampa V 24 24 24 24
Baterijos talpa Ah (5 h) 170 / 285 170 / 285 170 / 285 170 / 285
Vidutinis galingumas W 2350 2350 2350 2350
Vardinė galia W 2500 2500 2500 2500
Variklio galia	W	600	600	600	600
Siurbimo turbinos galia	W	600	600	600	600
Šepečio varomojo mechanizmo galia	W	2 x 600	2 x 600	2 x 600	2 x 600
Saugiklio rūšis		IPX3	IPX3	IPX3	IPX3
Siurbimas
Siurbimo našumas, oro kiekis	l/s	~25	~25	~25	~25
Neigiamasis slėgis (maks.)	kPa(mbar)	~17 (~170)	~17 (~170)	~17 (~170)	~17 (~170)
Neigiamasis slėgis (eksploatuojant)	kPa(mbar)	~5 (~50)	~5 (~50)	~5 (~50)	~5 (~50)
Valymo šepečiai
Šepečio skersmuo	mm	100	355	100	385
Šepečio ilgis	mm	605	-	705	-
Šepečio sūkių skaičius	1/min	1200	180	1200	180
Šoninio šveitimo įtaiso šepečio skersmuo	mm	-	-	220	220
Šoninio šveitimo įtaiso šepečio sukimosi greitis	1/min	-	-	220	220
Vidinis įkroviklis
Kabelio ilgis	m	2	2	2	2
Vardinė įtampa	V	100...240	100...240	100...240	100...240
Dažnis	Hz	50-60	50-60	50-60	50-60
Imamoji galia	W	750	750	750	750
Įkrovimo srovė	A	28	28	28	28
Efektyvumas % 92 92 92 92
Aplinkos sąlygos
Leistinas temperatūros diapazonas	°C	5...40	5...40	5...40	5...40
Didž. vandens temperatūra	°C	50	50	50	50
Užpildymo sistemos vandens slėgis (pasirenkama)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Nešvaraus vandens bako skalavimo sistemos van-dens slėgis (pasirenkama)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Santykinis oro drėgnis	%	20...90	20...90	20...90	20...90
Nuolydis
Didž. darbo srities pakilimas	%	10	10	10	10
Nuolydis mažu atstumu (maks. 10 m) pervežimas, pakrovimas	%	22	22	22	22
Nustatyta vertė pagal EN 60335-2-72
Plaštakos ir rankos vibracijos vertė	m/s2	<2,5	<2,5	<2,5	<2,5
Sėdynės vibracijos vertė	m/s2	<2,5	<2,5	<2,5	<2,5
Neapibrėžtis K	dB(A)	0,2	0,2	0,2	0,2
Garso slėgio lygis LpA Ekologinis režimas	dB(A)	59,2	59,2	59,2	59,2
Garso slėgio lygis LpA Įprastas režimas	dB(A)	63,6	63,6	63,6	63,6
Neapibrėžtis KpA	dB(A)	1,6	1,6	1,6	1,6
Garso galios lygis LWA + Neapibrėžtumas KWA Ekologinis režimas	dB(A)	74,1	74,1	74,1	74,1
Garso galios lygis LWA + Neapibrėžtumas KWA Įprastas režimas	dB(A)	78,7	78,7	78,7	78,7
Šoninis šveitimo įtaisas
Galia	W	-	-	140	140
Maks. šepečio prispaudimo jėga	N (kg)	-	-	88 (9)	88 (9)
Maks. šepečio prispaudimo slėgis	N/m2(g/cm2)	-	-	30,6 (30)	30,6 (30)

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Grindų valytuvas

Tipas: 1.161-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2014/53/ES (TCU)

Taikyti darnieji standartai

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. rugsèjo 1 d.

3Mict
