Gaminio tipas	Dujinė šiluminė šlavimo mašina LPG
Prekės ženklas	Kärcher
Modelis	KM 120/250 R LPG Classic
Matmenys (I × P × A)	2082 × 1250 × 1450 mm
Tuščios mašinos svoris	851 kg
Didžiausias leistinas svoris	1300 kg
Maitinimas	Dujos LPG (propanas/butanas, min. 90% propano), 11 kg balionas
Variklis	Kubota WG 972 GL-E3, 3 cilindrai, 12,7 kW (17 AG)
Važiavimo greitis pirmyn	9 km/h
Važiavimo greitis atgal	4 km/h
Šlavimo plotis be šoninio šepetėlio	900 mm
Šlavimo plotis su šoniniu šepetėliu	1200 mm
Šlavimo našumas be šoninio šepetėlio	8100 m²/h
Šlavimo našumas su šoniniu šepetėliu	10800 m²/h
Dulkių konteinerio tūris	250 L
Maksimalus išpylimo aukštis	1400 mm
Didžiausias įveikiamas nuolydis	18 %
Filtravimo sistema	Maišinis filtras, plotas 6,0 m²
Garso lygis (LpA)	83 dB(A)
Baterija	12 V, 52 Ah
Stovėjimo stabdys	Mechaninis ant priekinių ratų
Kasdienė priežiūra	Patikrinti tepalo lygį, aušinimo skystį, šepetėlių būklę, filtrus
Sauga	Saugos kontaktas ant sėdynės, stovėjimo stabdys, saugos strypas pakeltam konteineriui
Atsarginės dalys	Galima įsigyti pas Kärcher; naudokite tik originalias dalis
Remontabilumas	Paprastas priežiūras gali atlikti klientas; sudėtingus darbus - įgaliotas servisas

Dažnai užduodami klausimai - KM 120250 R LPG Classic Kärcher

Kaip užvesti Kärcher KM 120/250 R LPG Classic šlavimo mašiną?

Atsisėskite ant vairuotojo sėdynės (saugos kontaktas), priveržkite stovėjimo stabdį, pastumkite droselio svirtį iki 1/3, paspauskite stabdžių pedalą, tada pasukite uždegimo raktelį į 2 padėtį, kad užvestumėte variklį. Esant šaltam orui, ištraukite starterį. Pirmiausia atidarykite dujų tiekimą.

Kaip pakeisti dujų balioną šioje šlavimo mašinoje?

Uždarykite dujų paėmimo vožtuvą, leiskite varikliui veikti tuščiąja eiga iki sustojimo. Atsukite dujų žarną (30 mm raktas), uždėkite apsauginį gaubtą ant tuščio baliono. Atidarykite apkabos užraktą, pakeiskite balioną. Prisukite žarną prie naujo baliono, patikrinkite sandarumą muiluotu vandeniu. Laikykitės montavimo padėties: jungtis turi būti nukreipta žemyn.

Kaip ištuštinti dulkių konteinerį?

Pastatykite mašiną ant lygaus paviršiaus, pakelkite šepetėlį ir šoninį šepetėlį, uždarykite kolektoriaus dangtį, tada pakelkite dulkių talpą. Priartėkite prie atliekų konteinerio, priveržkite stovėjimo stabdį, atidarykite kolektoriaus dangtį, kad ištuštintumėte. Vėl uždarykite dangtį, nuleiskite talpą. Niekada nestovėkite po pakelta talpa ir naudokite saugos strypą.

Kokios yra svarbios saugos instrukcijos naudojant?

Perskaitykite visą vadovą. Dėvėkite prigludusius drabužius ir neslystančius batus. Nešluokite degių, sprogstamų medžiagų ar reaktyvių metalo dulkių. Nelenkite didesnių nei 18% nuolydžių judėjimo kryptimi. Variklis dar veikia 3 sekundes po išjungimo. Visada naudokite stovėjimo stabdį. Nepalikite mašinos be priežiūros, kai variklis veikia.

Kaip prižiūrėti rotacinį šepetėlį?

Reguliariai tikrinkite šepetėlio susidėvėjimą ir siūlų ar juostų apsivyniojimą. Norėdami pakeisti šepetėlį, pakelkite talpą ir pritvirtinkite saugos strypu, atidarykite šoninę apdailą, atsukite tvirtinimus, išimkite seną šepetėlį ir įdėkite naują laikydamiesi griovelių krypties. Po pakeitimo sureguliuokite šlavimo pėdsaką (plotis 80-85 mm) per atraminį varžtą.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar sėdite ant sėdynės (saugos kontaktas), ar stabdys priveržtas, ar stabdžių pedalas nuspaustas. Patikrinkite bateriją, dujų lygį (tuščias balionas arba uždarytas vožtuvas). Esant šaltam orui, naudokite starterį. Jei problema išlieka, žiūrėkite instrukcijos gedimų šalinimo lentelę arba kreipkitės į servisą.

Ar galima naudoti šlavimo mašiną ant drėgnų paviršių?

Taip, norėdami šluoti drėgnus ar šlapius paviršius, išjunkite ventiliatorių. Paviršiniam valymui nustatykite ritininio šepetėlio svirtį į galinę padėtį (šepetėlis veikia) ir nuleiskite šepetėlį. Atidarykite kolektoriaus dangtį. Dėl kraštų taip pat nuleiskite šoninį šepetėlį. Nesiurbkite skysčių.

Kokie yra priežiūros intervalai?

Kasdien: patikrinkite tepalo ir aušinimo skysčio lygį, šepetėlių ir filtrų būklę. Kas savaitę: patikrinkite dujų linijas, išvalykite radiatorių ir tepalo aušintuvą, patikrinkite hidrauliką ir stabdžių skysčio lygį. Pirmąją priežiūrą servise rekomenduojama atlikti po 50 darbo valandų, vėliau kas 250/500/1000 valandų.

Kaip išvalyti dulkių filtrą?

Naudokite rankinio filtro valymo mygtuką (išvalymas). Jei filtras labai užterštas, atidarykite prietaiso dangtį, atrakinkite filtro uždangą, išimkite filtrą ir išvalykite suslėgtu oru. Neplaukite filtro vandeniu. Jei reikia, pakeiskite jį įgaliotame servise.

Kokį variklio tepalą naudoti?

Naudokite variklio tepalą, pritaikytą aplinkos temperatūrai: SAE 30, 10W-30 arba 15W-40 karštam orui (>25°C); SAE 20, 10W-30 arba 10W-40 vidutiniam orui (0-25°C); SAE 10W, 10W-30 arba 10W-40 šaltam orui (<0°C). Hidraulinė sistema naudoja HV 46 tepalą. Tikslius kiekius žiūrėkite instrukcijoje.

NAUDOJIMO INSTRUKCIJA KM 120250 R LPG Classic Kärcher

2 K á λ υ μ μ α π ó λ ω

3 Αρνητικός πόλος

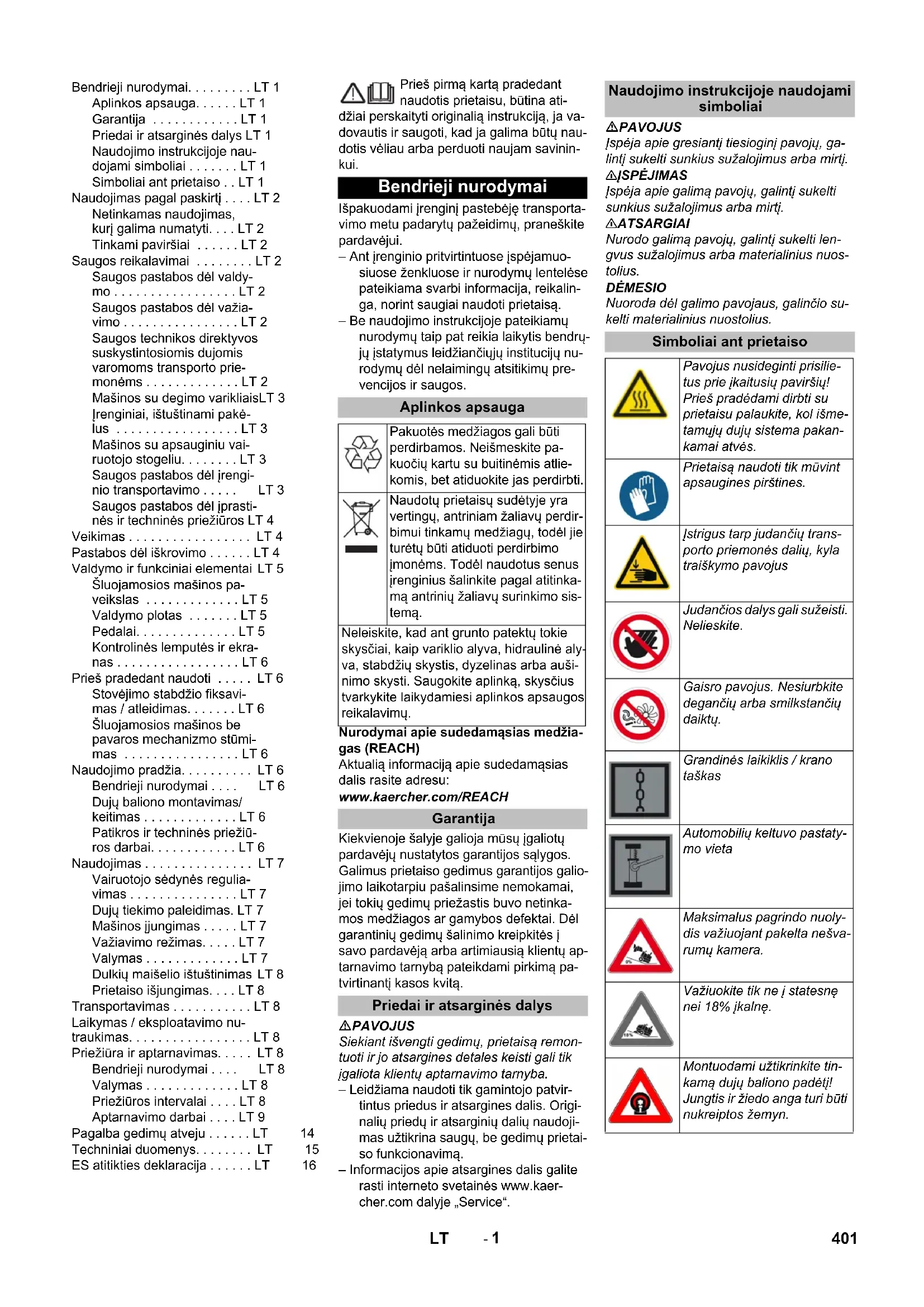

Aplinkos apsauga.....LT 1

Garantija ....LT 1

Priedai ir atsarginės dalys LT 1

Naudojimo instrukcijoje naudojami simboliai ..... LT 1

Simboliai ant prietaiso .. LT 1

Naudojimas pagal paskirtį . . . . LT 2

Netinkamas naudojimas, kurį galima numatyti. . . . LT 2

Tinkami paviršiai ..... LT 2

Saugos reikalavimai ..... LT 2

Saugos pastabos dėl valdymo ..... LT 2

Saugos pastabos dėl važiavimo ..... LT 2

Saugos technikos direktyvos suskystintosiomis dujomis varomoms transporto priemonėms ....LT

Mašinos su degimo varikliaisLT 3

Irenginiai, ištuštinami pakėlus ..... LT 3

Mašinos su apsauginiu vairuotojo stogeliu ..... LT 3

Saugos pastabos dėl įrenginio transportavimo ..... LT 3

Saugos pastabos dėl įprastinės ir techninės priežiūros ..... LT 4

Veikimas ..... LT 4

Pastabos dėl iškrovimo ..... LT 4

Valdymo ir funkciniai elementai ..... LT 5

Šluojamosios mašinos paveikslas ..... LT 5

Valdymo plotas ..... LT 5

Pedalai ..... LT 5

Kontrolinės lemputės ir ekranas ..... LT 6

Prieš pradedant naudoti ..... LT 6

Stovėjimo stabdžio fiksavimas / atleidimas ..... LT 6

Šluojamosios mašinos be pavaros mechanizmo stūmimas ..... LT 6

Naudojimo pradžia ..... LT 6

Bendrieji nurodymai .... LT 6

Dujų baliono montavimas/ keitimas .... LT 6

Patikros ir techninės priežiūros darbai .... LT 6

Naudojimas .... LT 7

Vairuotojo sėdynės reguliavimas ..... LT 7

Dujų tiekimo paleidimas .... LT 7

Mašinos įjungimas ..... LT 7

Važiavimo režimas .... LT 7

Valymas ..... LT 7

Dulkių maišelio ištuštinimas .... LT 8

Prietaiso išjungimas .... LT 8

Transportavimas ..... LT 8

Laikymas / eksploatavimo nutraukimas .... LT 8

Priežiūra ir aptarnavimas .... LT 8

Priežiūra ir aptarnavimas. . . . LT 8

Bendrieji nurodymai .... LT 8

Valymas ..... LT 8

Priežiūros intervalai .... LT 8

Aptarnavimo darbai .... LT 9

Pagalba gedimų atveju ..... LT 14

Techniniai duomenys. ..... LT 15

ES atitikties deklaracija ..... LT 16

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdir-bimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus senus įrenginius šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sis-temą.
Neleiskite, kad ant grunto patektų tokie skysčiai, kaip variklio alyva, hidraulinė aly-va, stabdžių skystis, dyzelinas arba auši-nimo skysti. Saugokite aplinką, skysčius tvarkykite laikydamiesi aplinkos apsaugos reikalavimų.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

⚠PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

– Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Naudojimo instrukcijoje naudojami simboliai

⚠PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ⚠ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

	Pavojus nusideginti prisilietus prie jkaitusių paviršių! Prieš pradėdami dirbti su prietaisu palaukite, kol išmetamųjų dujų sistema pakankamai atvės.
	Prietaisą naudoti tik mūvint apsaugines pirštines.
	Įstrigus tarp judančių transporto priemonės dalių, kyla traiškymo pavojus
	Judančios dalys gali sužeisti. Nelieskite.
	Gaisro pavojus. Nesiurbkite degančių arba smilkstančių daiktų.
	Grandinės laikiklis / krano taškas
	Automobilių keltuvo pastatymo vieta
	Maksimalus pagrindo nuolydis važiuojant pakelta nešvarumų kamera.
	Važiuokite tik ne į statesnę nei 18% įkalnę.
	Montuodami užtikrinkite tinkamą dujų baliono padėtį! Jungtis ir žiedo anga turi būti nukreiptos žemyn.

Naudojimas pagal paskirtį

Šią šluojamąją mašiną naudokite tik pagal šioje instrukcijoje pateiktus nurodymus.

– (Dujinis variklis)

• Šis valomasis įrenginys skirtas nešvarumams atvirose vietose valyti. – Šiuo prietaisu draudžiama važiuoti keliuose. – Prietaiso naudojimas kitais tikslais laikomas naudojimu ne pagal paskirtį. Už žalą, susidariusią dėl naudojimo ne pagal paskirtį, gamintojas neatsako; visa atsakomybė tenka naudotojui. Prietaisą uždarose patalpose leidžiama naudoti tuo atveju, jeigu užtikrinamas pakankamas vėdinimas. – Dujų balionus ir įrenginį laikykite tik ant žemės paviršiaus. – Jokiu būdu neatlikite jokių įrenginio pakeitimų. – Įrenginys skirtas tik naudojimo instrukcijoje nurodytoms dangoms. – Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje. – Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

– Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiestų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie sumišę su siurbimo oru gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas. – Jokiu būdu nešluokite / nesiurbkite reaktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis. – Prietaisas nepritaikytas siurbti sveikatai pavojingas medžiagas. – Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų. – Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje. – Draudžiama mašina vežti asmenis. – Draudžiama šiuo įrenginiu stumti / traukti ar transportuoti kitus daiktus.

Tinkami paviršiai

• Asfaltas – Pramoninių statinių grindiniai – Monolitinės grindys
• Betonas – Tašytų akmenų grindinys

Saugos reikalavimai

Saugos pastabos dėl valdymo

→ (Taikoma tik Suomijai) Jei prietaisas turėtų PVC žarną, jo negalima naudoti žemoje aplinkos temperatūroje (žemiau 0°C). Kilus klausimams dėl prietaiso, kreipkitės į „Kärcher“. → Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti. → Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje.

⚠PAVOJUS

Sužalojimų pavojus!

→ Nenaudokite įrenginio be apsauginio stogo nuo krentančių daiktų zonose, kur krentantys daiktai galėtų pasiekti operatorių. → Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų. → Būtina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. → Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga. → Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą jų turtui. → Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalinę ir nedėvėkite laisvų rūbų. → Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą! → Nepalikite mašinos be priežiūros, jei įjungtas variklis. Naudotojas gali palikti mašiną tik tada, kai variklis yra išjungtas ir užtikrinama, kad mašina negalės naudotis pašaliniai asmenys ir ištrauktas raktas. → Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys. → Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu. → Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas. → Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

ATSARGIAI

Pažeidimo pavojus! Nešluokite juostų, virvių ir vielų, kadangi jos gali apsivynioti apie besisukantį šepetį.

Saugos pastabos dėl važiavimo

⚠PAVOJUS

Sužalojimų rizika! Prieš važiuodami patikrinkite pagrindo tvirtumą.

⚠PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

→ Važiavimo greitį pritaikykite pagal esamas aplinkybes. Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių. → Važiuokite tik ne statesnę nei 18% įkalnę. Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo. → Todėl naudokite mašiną tik ant tvirto pagrindo. Mašina gali apvirsti jai per daug pasvirus į šoną. → Mašina gali būti pasvirus į šoną daugiausiai 10 % posvyrio kampu.

Saugos technikos direktyvos suskystintosiomis dujomis varomoms transporto priemonėms

Pramonės profesinių asociacijų vyriausioji valdyba (HVBG) Suskystintosios dujos (dujiniai degalai) yra butanas ir propanas arba butano ir propano mišiniai. Jos tiekiamos specialiose talpyklose. Šių dujų darbinis slėgis priklauso nuo aplinkos temperatūros.

⚠PAVOJUS

Sprogimo pavojus!

Suskystintąsias dujas naudokite kitaip nei su benziną. Benzinas garuoja lėtai, o suskystintosios dujos ir karto įgyja dujų pavidalą. Todėl pavojus, kad patalpa prisipildys dujų, kurios užsidegs, naudojant suskystintąsias dujas yra didesnis nei naudojant benziną.

ATSARGIAI

Naudokite tik suskystintųjų dujų balionus su DIN 51622 kokybę atitinkančiomis varančiosiomis dujomis.

Draudžiama naudoti buitines dujas ir kempingams skirtas dujas.

Suskystintųjų dujų mišiniai skirtingiems dujiniams varikliams gali būti skirtingi. Leidžiamieji suskystintųjų dujų mišiniai nurodyti techniniuose duomenyse.

Įmonės vadovybės ir darbuotojų pareigos

- Visi asmenys, naudojantys suskystintąsias dujas, turi būti susipažinę su suskystintųjų dujų savybėmis, kad galėtų jas saugiai dirbti darbe. Pridėtas raštas turi nuolat būti šluojamojoje mašinoje.

Techninę priežiūrą turi atlikti specialistai

– Dujinius degalus naudojančių įrenginių tinkamą veikimą ir sandarumą reguliariai, tačiau ne rečiau nei kasmet turi patikrinti specialistas (pagal BGG 936).

– Patikra turi būti patvirtinta raštiškai. Tikrinimo pagrindas – Nelaimingų atsitikimų prevencijos nuostatų dėl suskystintųjų dujų naudojimo 33 ir 37 str. (BGV D34). – Kaip bendrieji reikalavimai taikomos Federalinio transporto ministro direktyvos dėl dujomis varomų transporto priemonių ir jų variklių patikros.

Eksploatavimo pradžia / eksploatavimas

– Dujos gali būti imamos tik iš vieno baliono. Jei dujos vienu metu tiekiamos iš kelių balionų, suskystintosios dujos gali patekti iš vieno baliono į kitą. Tokiu atveju uždarius perpildyto baliono vožtuvą joje esančių dujų slėgis gali būti neleistinai aukštas (plg. šios direktyvos B. 1).

– Įmontuojant pilną balioną, reikia atsižvelgti į dujų jungties įmontavimo padėtį, išsamesnė informacija pateikta skyriuje „Dujų baliono įmontavimas“.

Dujų balionas turi būti keičiamas ypač atsargiai. Sumontuojant ir išmontuojant dujų balioną, ant jo dujų išleidimo movos raktu būtinai turi būti užsukta aklė.

– Draudžiama naudoti nesandarius balionus. Iš tokių balionų, ėmusis visų reikiamų saugos priemonių, atviroje vietoje turi būti išleistos likusios dujos ir pažymėta, kad balionas yra nesandarus. Tiekiant arba pasiimant nesandarų dujų balioną, nuomotojui arba jo atstovui (pvz., degalinės operatoriui ar pan.) turi būti raštu pranešta apie esamą baliono pažeidimą.

– Prieš prijungiant dujų balioną, turi būti patikrinta, ar jo prijungiamoji mova yra tinkamos būklės.

– Prijungus dujų balioną, putojančia priemone turi būti patikrintas jos sandarumas.

– Vožtuvus atidarykite iš lėto. Vožtuvams atidaryti ir uždaryti jokiu būdu nenaudokite kalamųjų įrankių.

– Užsidegus suskystintosioms dujoms, gaisrą gesinkite tik stovėdami saugiu atstumu ir naudodami apsaugas. - Naudokite tik angliarūgštės miltelinius arba dujinius gesintuvus. - Dujų talpyklą aušinkite dideliu kiekiu vandens.

- Veikiant suskystintųjų dujų sistemai, turi būti patikrinta, ar ji yra tinkamos būklės ir sandari. Draudžiama naudoti transporto priemonę, jei jos dujų sistema yra nesandari.

– Prieš atleisdami vamzdžio ar žarnos jungtį, uždarykite dujų baliono vožtuvą. Dujų baliono jungties veržlę atsukite iš lėto ir pradžioje tik šiek tiek, nes kitu atveju iš žarnos staigiai išsiverš joje esančios suslėgtos dujos.

– Jei dujos įleidžiamos iš didelės talpyklos, turi būti laikomasi taikomų reikalavimų dėl suskystintųjų dujų pardavimo dideliais kiekiais.

⚠Pavojus

Sužalojimų pavojus!

– Ant plikos odos patekusios suskystintosios dujos sukelia nušalimo žaizdas.

- Išmontavus dujų balioną, ant baliono jungties sriegio turi būti tvirtai užveržta aklė.

- Sandarumui tikrinti naudokite muiluotą vandenį, tirpalą „Nekal“ arba kitas putojančias priemones. Draudžiama nukreipti tiesioginę liepsną į suskystintųjų dujų balioną.

- Keisdami pavienes dalis, būtinai laikykitės gamintojo reikalavimų. Atlikdami šiuos darbus uždarykite dujų baliono ir pagrindinius blokuojamuosius vožtuvus.

– Nuolat tikrinkite suskystintosiomis dujomis varomų transporto priemonių elektros įrangą. Jei sistemos dalys, per kurias teka dujos, yra nesandarios, kibirkštys gali sukelti sprogimą.

- Jei suskystintosiomis dujomis varoma transporto priemonė ilgesnį laiką stovėjo patalpoje, prieš įjungdami transporto priemonės variklį ar elektros įrangą, patalpą gerai išvėdinkite.

- Apie nelaimingus atsitikimus, susijusius su dujų balionais ir suskystintųjų dujų sistemomis, turi būti nedelsiant pranešta profesinei asociacijai ir atsakingai pramonės priežiūros tarnybai. Pažeistos dalys turi būti saugomos iki tyrimo pabaigos.

Laikymo bei sandėliavimo patalpose bei dirbtuvėse

– Dujiniai degalai ir suskystintosios dujos turi būti laikomi vadovaujantis reikalavimais TRF 1996 (suskystintųjų dujų naudojimo taisyklės, žr. BGV D34 DA, 4 priedą).

– Dujų balionai turi būti laikomi pastatyti. Dujų balionų laikymo patalpose ir atliekant remonto darbus, draudžiama naudoti atvirą ugnį ir rūkyti. Jei dujų balionai laikomi atviroje vietoje, turi būti užtikrinta, kad prie jų nepatektų pašaliniai. Tušti dujų balionai turi būti uždaryti.

– Išjungus transporto priemonės variklį, nedelsiant turi būti uždaryti dujų baliono ir blokuojamieji vožtuvai.

– Patalpų suskystintosiomis dujomis varomoms transporto priemonėms laikyti vieta ir charakteristikos turi atitikti Reicho reglamentą dėl garažų ir atitinkamos žemės statybos reglamentą.

– Dujų balionai turi būti laikomi kitose patalpose, atskirtose nuo transporto priemonių laikymo patalpų (BGV D34 DA, 2 priedas).

– Patalpose naudojami elektriniai prožektoriai turi būti sandarūs ir apsaugoti tvirtu korpusu.

– Remonto dirbtuvėse dujų balionų bei pagrindiniai blokuojamieji vožtuvai turi būti uždaryti ir dujinių degalų balionai turi būti apsaugoti nuo šilumos poveikio.

– Prieš eksploatacijos pertrauką bei pabaigą atsakingas asmuo turi patikrinti, ar uždaryti visi vožtuvai, o ypač dujų balionų vožtuvai. Prie dujinių degalų balionų draudžiama dirbti ugnimi, o ypač virinti bei pjauti liepsna. Net ir tuščius dujinių degalų balionus draudžiama laikyti dirbtuvėse.

– Laikymo bei sandėliavimo patalpos ir remonto dirbtuvės turi būti nuolat pakankamai išvėdintos. Atsižvelkite į tai, kad suskystintosios dujos yra sunkesnės už orą. Jos susirenka prie grindų ar darbo duobėse bei kitokiose grindų nišose ir gali šiose vietose sudaryti sprogimo atžvilgiu pavojingus mišinius su oru.

Mašinos su degimo varikliais

→ Nenaudokite prietaiso didesniame negu 1200 m aukštyje.

⚠PAVOJUS

Pavojus apsinuodyti!

→ (Dujinis variklis)

Prietaisą uždarose patalpose leidžiama naudoti tuo atveju, jeigu užtikrinamas pakankamas vėdinimas.

→ Išmetamosios dujos yra nuodingos ir kenkia sveikatai, todėl jų negalima įkvėpti.

⚠ PAVOJUS

Sužalojimų pavojus!

→ Neuždenkite vidaus degimo variklio išmetamųjų dujų angos.

→ Išjungus variklį, jis visiškai sustoja praėjus maždaug 3 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo.

⚠ PAVOJUS

Pavojus nudegti!

→ Nelieskite įkaitusio vidaus degimo variklio.

→ Prieš nuimdami uždangas, leiskite transporto priemonei atvėsti.

→ Nelieskite ir nebūkite prie išmetamųjų dujų išėjimo angos.

Įrenginiai, ištuštinami pakėlus

⚠ PAVOJUS

Sužalojimų pavojus!

→ Dirbdami ištuštinimo pakėlus įrenginiu, iki galo pakelkite sušluotų nešvarumų talpyklą ir užfiksuokite.

→ Saugumas tik už pavojaus zonų ribų.

Mašinos su apsauginiu vairuotojo stogeliu

PASTABA

Apsauginis vairuotojo stogelis (papildomas) apsaugo nuo didesnių krentančių daiktų. Tačiau jis neapsaugo nuo pervažiavimo!

→ Kasdien tikrinkite, ar nėra apsauginio gaubto pažeidimo.

→ Jei pažeistas apsauginis gaubtas ar atskiri jo elementai, būtina pakeisti visą apsauginį gaubtą.

→ Neleidžiama vykdyti jokių apsauginio gaubto pakeitimų ar montuoti kitus „Kärcher“ neleidžiamus elementus, sudedamąsias dalis ir sudedamuosius mazgus.

Saugos pastabos dėl įrenginio transportavimo

→ Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje.

→ Transportuodami įrenginį, atjunkite baterijos gnybtus, o patį įrenginį gerai pritvirtinkite.

Saugos pastabos dėl įprastinės ir techninės priežiūros

→ Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. → Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. Tam pirmiausiai reikia atjungti minuso, o po to pliuso polį. Pakartotinis prijungimas atliekamas priešinga eilės tvarka. Pirmiau prijungiamas pliuso, o po to minuso polis. → Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas). → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. → Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Veikimas

Šluojamoji mašina veikia šlavimo į semtuvą principu.

• Besisukantis šepetys nukreipia nešvarumus tiesiai į nešvarumų kamerą. – Šoninė šluota išvalo šluojamo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią.
• Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą.

Pastabos dėl iškrovimo

⚠PAVOJUS

Sužalojimų ir pažeidimų pavojus!

Perkraudami įrenginį, atsižvelkite į jo svorį! Nenaudokite šakinio krautuvo, nes galite sugadinti įrenginį.

Tuščio įrenginio masė (transportavimo masė)	851 kg*
* Sumontavus priedus, masė padidėja.

Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm. Jei įrenginys tiekiamas ant padėklo, iš pridėtų lentų pasigaminkite rampą nuvažiavimui.

Tam skirtą instrukciją rasite 2 psl. (vidinė viršelio pusė).

Svarbi pastaba: kiekvieną lentą tvirtai suveržkite dviem varžtais.

Valdymo ir funkciniai elementai

Šluojamosios mašinos paveikslas Valdymo plotas

Paveikslas A

1 Duomenų lentelė 2 Sėdynė (su kontaktiniu sėdynės jungikliu) 3 Vairas 4 Išcentrinis atskyriklis 5 Prietaiso gaubto fiksatorius 6 Prietaiso gaubtas 7 Šoninė šluota, dešinėje 8 Priekinis ratas 9 Besisukančio šepečio prieiga 10 Tvirtinimo taškas 11 Švyturėlis 12 Įrenginio gaubtas dešinėje 13 Uždanga, dešinėje 14 Dujų balionas 15 Apsauginis strypas 16 Galinė uždanga 17 Galinis ratas 18 Uždanga, kairėje 19 Gaubtas kairėje (variklio gaubtas)

Paveikslas B

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis. Svirtį nulenkti į priekį: Šlavimo veleną jungti, šoninę šluotą nuleisti ir jungti. Svirtį patraukti atgal: Šlavimo velenas įjungtas. 2 Nešvarumų kameros valdymo svirtis. Nešvarumų kameros pakėlimas ir nuleidimas. 3 Šlavimo veleno valdymo svirtis. Pakelti / nuleisti šlavimo veleną. 4 Kameros sklendės valdymo svirtis. Kameros sklendės atidarymas / uždarymas. 5 Kontrolinės lemputės ir ekranas. 6 Ventiliatoriaus ir filtro valymo mechanizmo jungiklis. Padėtis viduryje: Filtro valymo mechanizmas ir ventilatorius išjungti. Priekinė padėtis: įjungta orpūtė.

Galinė padėtis: įjungtas filtro valymo įtaisas ir išjungta orpūtė.

7 Signalo jungiklis 8 Saugikliai 9 Uždegimo spynelė. Padėtis „0“: išjungti variklį. Padėtis „1“: degimas įjungtas. Padėtis „2“: paleisti variklį. 10 Akceleratoriaus svirtis. Variklio apsukų reguliatorius. 11 Stovėjimo stabdys. 12 Šlavimo veleno reguliavimas dėl susidėvėjimo / šlavimo lygio nustatymas. 13 Oro sklendė

Pedalai

Paveikslas ©

1 Stabdžio pedalas 2 Važiavimo pedalas „pirmyn“ 3 Važiavimo pedalas „atgal“

Kontrolinės lemputės ir ekranas

Paveikslas D

1 Eksploatavimo valandų skaitiklis 2 Įkrovos įspėjamoji lemputė 3 Alyvos slėgio įspėjamoji lemputė 4 Aušinamojo skysčio įspėjamoji lemputė 5 Į variklį įsiurbiamas oras 6 Paspausto stovėjimo stabdžio įspėjamoji lemputė

7 Važiavimo kryptis „Pirmyn“

8 Važiavimo kryptis atgal

9 Stovėjimo / trumpųjų šviesų žibinto kontrolinė lemputė (papildoma įranga)

10 Likusio degalų kiekio įspėjamoji lemputė - mirksi, kai yra atsarga

- žiba, kai balionas yra tuščias

Prieš pradedant naudoti

Stovėjimo stabdžio fiksavimas / atleidimas

→ Paspauskite stabdžių pedalą ir taip atleiskite stovėjimo stabdį. → Paspauskite stabdžių pedalą ir taip užfiksuokite stovėjimo stabdį.

Šluojamosios mašinos be pavaros mechanizmo stūmimas

Pastaba

Šis veikimo būdas yra reikalingas tuomet, kai prietaisas turi būti stumiamas nuo padėklo arba kai prietaisas turi būti velkamas arba, neišjungus variklio, turi būti traukiamas ant transporto priemonės.

DĖMESIO

Šluojamosios mašinos nestumkite nenaudodami pavaros mechanizmo ilgus atstumus ir didesniu nei 10 km/h greičiu.

1 Varžtas 2 Raktas → Išsukite varžtą. → Išimkite raktą.

→ Veržlę raktu atlaisvinkite (įjunkite laisvąją eigą) tol, kol prietaisą bus galima pastumti. → SVARBU: Pastūmus prietaisą veržlę reikia vėl priveržti (išjungti laisvąją eigą = važiavimo padėtis).

Naudojimo pradžia

Bendrieji nurodymai

→ Prieš naudojimo pradžią perskaitykite variklio gamintojo naudojimo instrukciją ir ypač laikykitės saugos reikalavimų. → Pastatykite prietaisą ant lygaus paviršiaus. → Ištraukite uždegimo raktą. → Stovėjimo stabdžio fiksavimas.

Dujų baliono montavimas/keitimas

⚠ PAVOJUS

Sužalojimų pavojus!

→ Laikykitės saugos technikos direktyvų suskystintosiomis dujomis varomoms transporto priemonėms. → Apledėjimas ir geltonos putų nuosėdos ant dujų baliono rodo nesandarumą. → Keisti dujų balionus gali tik išmokyti asmenys. → Draudžiama keisti dujinių degalų balionus garažuose ir požeminėse patalpose. → Keičiant dujų balionus, draudžiama rūkyti ir naudoti atvirą šviesą. → Keisdami dujų balioną, tvirtai užsukite suskystintųjų dujų baliono blokuojamąjį vožtuvą ir nedelsdami uždėkite ant tuščio baliono apsauginį gaubtą.

ĮSPĖJIMAS

Turi būti naudojami tik patikrinto tipo 11 kg keičiami dujų balionai.

ATSARGIAI

Draudžiama naudoti buitines dujas ir kempingams skirtas dujas.

Leidžiamieji suskystintųjų dujų mišiniai paruošti naudojant propaną ir butaną. Propano kiekis turi būti ne mažesnis kaip 90 proc.

Dujų baliono įmontavimas

DĖMESIO

Montuodami užtikrinkite tinkamą dujų baliono padėtį! Jungtis ir žiedo anga turi būti nukreiptos žemyn.

1 Dujų balionas 2 Apsauginis strypas 3 Uždaromoji svirtis → Atsukite varžtą prie apsauginio strypo ir išsukite strypą. → Pakeiskite dujų balioną.

→ Nuo dujų baliono vožtuvo nusukite apsauginį gaubtelį.

→ Užspauskite uždaromąją svirtį.

Dujų baliono prijungimas DĖMESIO

Prijungus dujų balioną, putojančia priemone turi būti patikrintas jos sandarumas.

1 Apsauginis gaubtuvėlis 2 Dujų žarna su antveržle 3 Dujų vožtuvas

→ Prisukite dujų žarną su prie dujų baliono vožtuvo (30 mm pločio raktu). → Uždėkite ir užtvirtinkite varžtu apsauginį strypą.

Tuščio dujų baliono keitimas

Jei likusio degalų kiekio įspėjamoji lemputė nuolat žiba rodydama, kad dujų balionas yra tuščias, atlikite šiuos veiksmus:

→ Sukdami pagal laikrodžio rodyklę, uždarykite dujų vožtuvą.

→ Pastatykite veikiančią mašiną ir palaukite, kol užges variklis.

Pastaba: taip užtikrinsite, kad visi dujų vamzdeliai būtų tušti ir negalėtų apledėti, nes tai gali trukdyti paleisti variklį.

→ Nusukite dujų žarną (30 mm pločio raktu).

→ Ant dujų baliono vožtuvo užsukite apsauginį gaubtelį.

→ Atspauskite uždaromąją svirtį.

PASTABA

jungtis turi kairįjį sriegį.

Įspėjimas

dujų ėmimo vožtuvą (3) atidarykite tik prieš paleisdami įrenginį (žr. skyrių „Įrenginio paleidimas“).

Patikros ir techninės priežiūros darbai

Kas dieną prieš darbo pradžią

→ Patikrinti variklio alyvos lygį. → Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. → Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite, ar ant ratų nėra apsivijusių juostų. → Patikrinkite ir, jei reikia, išvalykite išcentrinį atskyriklį ir oro filtrą. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, nepažeistas prietaisas. → Filtro valymo mygtuku išvalykite dulkių filtrą.

Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.

Naudojimas

Vairuotojo sėdynės reguliavimas

→ Patraukite sėdynės reguliavimo svirtį į išorę. → Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. → Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo.

Dujų tiekimo paleidimas

→ Sukdami prieš laikrodžio rodyklę, atidarykite dujų vožtuvą.

Mašinos įjungimas

Pastaba: mašinoje sumontuotas kontaktinis sėdynės jungiklis. Atsikėlus nuo vairuotojo sėdynės, mašina išjungiama.

→ Atsisėskite ant vairuotojo sėdynės. → Užfiksuokite stovėjimo stabdį (11). → Variklio apsukų skaičiaus reguliatorių (10) 1/3 pastumkite į priekį.

Variklio paleidimas

→ Varikliui paleisti paspauskite stabdžių pedalą. → Esant žemai išorės temperatūrai: Patraukite droselinę sklendę (13). → Uždegimo raktą pasukite į dešinę ir paleiskite prietaisą. → Jei mašina įsijungė, paleiskite uždegimo raktą. → Jei variklis sukasi sklandžiai, droselinę sklendę įspauskite.

Pastaba: niekada nejunkite starterio ilgiau nei 10 sekundžių. Prieš jungdami starterį iš naujo, palaukite mažiausiai 10 sekundžių.

Važiavimo režimas

2 Važiavimo pedalas „pirmyn“

3 Važiavimo pedalas „atgal“

→ Iki galo pirmyn pastumkite variklių (darbinių) apsukų svirtį. → Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Atleiskite stovėjimo stabdį.

Važiavimas į priekį

→ Iš lėto spauskite važiavimo pedalą „pirmyn“.

Važiavimas atgal

⚠PAVOJUS

Sužalojimų pavojus!

→ Važiuojant atbulomis, neturi būti keliamas pavojus kitiems žmonėms. Jei reikia, instruktuokite reikiamus asmenis. → Iš lėto spauskite važiavimo pedalą „atgal“.

Vairavimas

→ Važiavimo pedalu galite tolydžiai reguliuoti važiavimo greitį. → Pedalas neturi trūkčioti, kad nesugestų hidraulinė sistema. → Jei važiuojant pasvirusiais paviršiais sumažėja galia, šiek tiek atleiskite važiavimo pedalą.

Stabdymas

→ Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami stabdžio pedalą.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 70 mm atstumu:

→ Važiuokite į priekį lėtai ir atsargiai. Stovinčių kliūčių apvažiavimas daugiau nei 70 mm atstumu: → Kliūtis galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

DĖMESIO

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Pastaba: dirbant reikia reguliariai valyti dulkių filtrą.

Pastaba: Jei dažnai dirbate aplinkoje, kurioje yra smulkių dulkių, filtrą valykite dažniau.

Valdymo svirtis

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis

2 Nešvarumų kameros valdymo svirtis

3 Šlavimo veleno valdymo svirtis

4 Kameros sklendės valdymo svirtis

Šlavimo veleno ir šoninių šluotų valdymo svirtis

→ Valdymo svirtį (1) nulenkti į priekį: Šlavimo veleną įjungti, šoninę šluotą nuleisti ir įjungti. → Valdymo svirtį (1) nulenkti į atgal: Šlavimo velenas įjungtas.

Nešvarumų kameros valdymo svirtis

→ Nešvarumų kameros (2) valdymo svirtis pirmyn: nešvarumų kamera nuleidžiama. → Nešvarumų kameros (2) valdymo svirtis atgal: nešvarumų kamera pakeliama.

Besisukančio šepečio valdymo svirtis

→ Šlavimo veleno valdymo svirtį (3) nulenkti į priekį: Šlavimo velenas pakyla. → Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Kameros sklendės valdymo svirtis

→ Kameros sklendės (4) valdymo svirtis pirmyn: nešvarumų kameros sklendė atveriama. → Kameros sklendės (4) valdymo svirtis atgal: nešvarumų kameros sklendė užveriama.

Sausų grindų šlavimas

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas. Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. → Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Drėgnų arba šlapių grindų šlavimas

→ Išjunkite orpūtę.

→ Valant plotus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama.

→ Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkite atgal: šlavimo velenas nusileidžia.

Dulkių maišelio ištuštinimas

⚠PAVOJUS

Sužalojimų pavojus!

→ Ištuštinant nešvarumų kamerą, jos judėjimo zonoje negali būti žmonių ir gyvūnų.

Apvirtimo pavojus!

→ Tuštindami nešvarumų kamerą, prietaisą pastatykite ant lygaus paviršiaus.

ΔĮSPĖJIMAS

Sutraiškymo pavojus!

→ Jokiu būdu nelieskite mechaninės ištuštinimo sistemos traukių. Nestovėkite po pakelta nešvarumų kamera.

DĖMESIO

Sužalojimų ir pažeidimų pavojus!

→ Ištuštinimo metu gali išslysti medžiagos, kai sukasi šlavimo velenas. Laikykitės pakankamo atstumo.

→ Pakelkite šlavimo veleną ir šoninę šluotą pakėlimo valdymo svirtimi: valdymo svirtį 1 palenkite į vidurį, o valdymo svirtį 3 nulenkite į priekį. → Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. → Pakelkite nešvarumų kamerą, tam patraukite nešvarumų kameros valdymo svirtį (2) atgal. → Lėtai privažiuokite prie surinktuvo. → Stovėjimo stabdžio fiksavimas.

→ Atverkite kameros sklendę, tam paspauskite nešvarumų kameros valdymo svirtį (4) pastumkite pirmyn ir ištuštinkite nešvarumų kamerą. → Užverkite kameros sklendę, tam patraukite kameros sklendės valdymo svirtį (4) atgal ir palaukite, kol atsivers iki galo. → Atleiskite stovėjimo stabdį. → Iš lėto nuvažiuokite nuo surinktuvo. → Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn.

Prietaiso išjungimas

→ Pakelkite šlavimo veleną ir šoninę šluotą valdymo svirtimi: valdymo svirtį 1 palenkite į vidurį, o valdymo svirtį 3 nulenkite į priekį. → Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. → Iki galo atgal patraukite variklio apsukų svirtį. → Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Stovėjimo stabdžio fiksavimas. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite.

Transportavimas

⚠PAVOJUS

Transporto žala!

→ Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje. → Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Sukdami pagal laikrodžio rodyklę, uždarykite dujų vožtuvą. → Stovėjimo stabdžio fiksavimas. → Prietaisą prie tvirtinimo taškų (4x) tvirtinkite įtempiamaisiais diržais, lynais ar grandinėmis. → Prietaisą prie ratų tvirtinkite pleištais.

Laikymas / eksploatavimo nutraukimas

⚠PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

→ Šlavimo mašiną laikyti ant lygaus paviršiaus, sausoje, neapšerkšnijusioje aplinkoje. Uždėti dangą kaip apsaugą nuo dulkių. → Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šeriai. → Užverkite talpyklos sklendę. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Sukdami pagal laikrodžio rodyklę, uždarykite dujų vožtuvą.

Atsukite dujų žarną su antveržlėmis (30 mm pločio raktu).

Uždarykite dujų balioną apsauginiu gaubtuvėliu ir laikykite pastatytą tinkamose patalpose (žr. skyrių „Saugos reikalavimai“).

→ Stovėjimo stabdžio fiksavimas. → Apsaugokite jį, kad nenuriedėtų. Jei šlavimo mašina nenaudojama ilgesnį laiką, atkreipkite dėmesį: → Pakeiskite variklio alyvą. → Jei gali būti šalčio, išleiskite aušinamąjį skystį arba patikrinkite, ar yra pakankamai antifrizo. → Išvalykite valomojo įrenginio išorę ir vidų. → Atjunkite baterijos gnybtus. → Įkraukite bateriją, vėliau prikraukite ją kas 2 mėnesius.

Priežiūra ir aptarnavimas

Bendrieji nurodymai

DĖMESIO

Pažeidimo pavojus!

→ Neplaukite dulkių filtro. → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. → Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701. → Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas. → Sustabdykite dujų tiekimą.

Valymas

ATSARGIAI

Pažeidimo pavojus!

→ Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas).

Prietaiso vidaus valymas

⚠PAVOJUS

Sužalojimų pavojus!

→ Naudokite respiratorių ir apsauginius akinius. → Prietaisą nuvalykite šluoste. → Nupūskite prietaisą suslėgtu oru.

Prietaiso išorės valymas

→ Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką.

Naudotojo atliekami techninės priežiūros darbai

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Kasdienė priežiūra:

→ Patikrinti variklio alyvos lygį. → Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. → Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite ir, jei reikia, išvalykite išcentrinį atskyriklį ir oro filtrą. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, ar nepažeistas prietaisas.

Priežiūra kas savaitę:

→ Patikrinkite dujų vamzdžius, movas ir jungtis

→ Išvalykite vandens aušintuvą.

→ Išvalykite hidraulinį aušintuvą.

→ Patikrinkite hidraulinę sistemą.

→ Patikrinkite hidraulinės alyvos lygį.

→ Patikrinkite stabdžių skysčio lygį.

→ Patikrinkite, ar nesusidėvėję sandarinimo juostos, jei reikia, jas pakeiskite.

→ Patikrinkite ir patepkite kameros sklendę.

Nusidėvėjimo tikrinimas:

→ Pakeiskite sandarinimo juostas. → Sureguliuokite arba pakeiskite šoninius tarpiklius. → Pakeiskite valomąjį veleną. → Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Techninės priežiūros darbai po 50 eksploatavimo valandų:

→ Pirmąją techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Techninė priežiūra po 250/500/1000/1500/2000 eksploatavimo valandų:

→ Techninę priežiūrą pagal patikros žurnalą paveskite atlikti klientų aptarnavimo tarnybai.

Aptarnavimo darbai

Pasiruošimas:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas. → Sustabdykite dujų tiekimą.

Bendrieji saugos reikalavimai

⚠PAVOJUS

Sužalojimų pavojus!

→ Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. → Saugumas tik už pavojaus zonų ribų.

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

→ Aukštam ištuštinimui apsauginį strypą pakelkite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

Neleiskite, kad ant grunto patektų tokie skysčiai, kaip variklio alyva, hidraulinė alyva, stabdžių skystis, dyzelinas arba aušinimo skystis. Saugokite aplinką, skysčius tvarkykite laikydamiesi aplinkos apsaugos reikalavimų.

Saugos nurodymai dėl baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki-birkštis ir rūkyti!
	Išėsdinimo pavojus!
	Pirmoji pagalba!
	Įspėjimas!
	Atliekų tvarkymas!
	Akumuliatorių baterijos neišmeskite į šiukšlių konteinerį!

⚠PAVOJUS

Sprogimo pavojus!

→ Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių už dangas, jas pakeiskite.

⚠PAVOJUS

Sprogimo pavojus!

→ Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus.

⚠PAVOJUS

Sužalojimų pavojus!

→ Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

⚠PAVOJUS

Gaisro ir sprogimo pavojus!

→ Draudžiama rūkyti ir naudoti atviros ugnies šaltinius. → Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

⚠PAVOJUS

Išėsdinimo pavojus!

→ Į akis ar ant odos užtiškusią rūgštį gausiai nuplaukite švariu vandeniu. → Po to nedelsdami kreipkitės į gydytoją. → Užterštus drabužius išplaukite vandeniu.

Įdėkite ir prijunkite baterijas

Prietaisė įrengta priežiūros nereikalaujanti baterija.

1 Teigiamas polius

2 Polių dangtelis

3 Neigiamas polius

→ Įstatykite bateriją į baterijos laikiklį. → Tvirtai užveržkite baterijos dugno laikiklius. → Prijunkite poliaus gnybtą (raudonas kabelis) prie teigiamo poliaus (+). → Prijunkite poliaus gnybtą prie neigiamo poliaus (-). → Pritvirtinkite baterijų polių dangtelius. → Baterijos polius ir gnybtus patepkite polių apsaugos priemone.

Patikrinkite ir pakoreguokite akumuliatoriaus skysčio lygį (tik mažai priežiūros reikalaujančiuose akumuliatoriuose)

ATSARGIAI

Pažeidimo pavojus!

→ Jei naudojamos rūgštinės baterijos, reikia reguliariai tikrinti jų skysčio lygį. → Atsukite visų elementų gaubtelius. → Rūgštingumo matuokliu paimkite iš kiekvieno elemento po mėginį.

• Visiškai įkrautos baterijos rūgšties savitasis svoris siekia 1,28 kg/l, kai temperatūra lygi 20 °C. – Iš dalies išsikrovusios baterijos rūgšties savitasis svoris siekia nuo 1,00 iki 1,28 kg/l. – Rūgšties savitasis svoris visuose baterijos elementuose turi būti vienodas. → Rūgšties mėginius sugrąžinkite į tuos pačius elementus. → Jei skysčio lygis yra per žemas, į elementus įpilkite iki žymos distiliuoto vandens. → Įkraukite bateriją. → Užsukite elementų gaubtelius.

Baterijų įkrovimas

⚠PAVOJUS

Sužalojimų pavojus!

→ Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudojimo instrukcija.

⚠PAVOJUS

Pažeidimo pavojus!

→ Baterijai įkrauti naudokite tik tinkamą įkroviklį.

→ Atsukite visų elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai) → Prijunkite įkroviklio teigiamą polių prie baterijos teigiamo poliaus. → Prijunkite įkroviklio neigiamą polių prie baterijos neigiamo poliaus. → Įkiškite tinklo jungiklį ir įjunkite įkroviklį. → Įkraukite bateriją kuo mažesne įkrovimo srove. → Įkrovę bateriją, atjunkite įkroviklį iš pradžių iš tinklo, o po to nuo baterijos. → Užsukite elementų gaubtelius. (taikoma tik neaptarnaujamai baterijai)

Akumuliatoriaus baterijos išmontavimas

→ Prijunkite poliaus gnybtą prie neigiamo poliaus (-). → Prijunkite poliaus gnybtą prie teigiamo poliaus (+). → Atleiskite baterijos dugno laikiklius. → Išimkite akumuliatoriaus bateriją iš laikiklio. → Naudotą bateriją utilizuokite pagal galiojančias nuostatas.

Patikrinkite stabdžių skystį ir papildykite ⚠PAVOJUS

Sužalojimų pavojus!

→ Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. → Saugumas tik už pavojaus zonų ribų.

1 Apsauginio strypo laikiklis

2 Stabdžių skysčio rezervuaras

3 Dangtelis

→ Pakelkite šlavimo atliekų rezervuarą ir sutvirtinkite apsauginiu strypu, žr. skyrių „Šlavimo atliekų ištuštinimas“. → Patikrinkite, ar stabdžių skysčio rezervuare yra pakankamai stabdžių skysčio.

Pastaba

Pripildymo lygis turi būti tarp nuorodų „min.“ ir „maks.“.

→ Jei reikia, pripildykite šiuo metu galimą įsigyti DOT stabdžių skystį.

Variklio alyvos lygio patikra ir alyvos įpylimas

⚠ PAVOJUS

Pavojus nudegti!

→ Palaukite, kol variklis atvės. → Patikrinkite variklio alyvos lygį anksčiausiai praėjus 5 minutėms po variklio išjungimo.

→ Ištraukite alyvos matuoklę. → Nuvalykite ir vėl įkiškite alyvos matuoklę. → Ištraukite alyvos matuoklę. → Patikrinkite alyvos lygį. → Įkiškite atgal alyvos matuoklę.

– Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN“, pripilkite alyvos į variklį. – Nepilkite į variklį alyvos daugiau nei iki „MAX“ žymės. → Nusukite alyvos pripildymo dangtelį. → Įpilkite variklio alyvos. Informacija apie alyvos rūšį rasite skyriuje „Techniniai duomenys“. → Uždarykite alyvos pripildymo dangtelį. → Palaukite mažiausiai 5 minutes. → Patikrinkite variklio alyvos lygį.

Variklio alyvos ir jos filtro keitimas ATSARGIAI

Pavojus nusideginti įkaitusia variklio alyva!

→ Palaukite, kol variklis atvės. → Paruoškite gaudyklę mažiausiai 6 litrams alyvos. → Palaukite, kol variklis atvės.

1 Alyvos išleidimo varžtas 2 Variklio alyvos filtras

→ Išsukite alyvos išleidimo varžtą. → Nusukite alyvos pripildymo dangtelį. → Išleiskite alyvą. → Nusukite alyvos filtrą. → Išvalykite laikiklį ir sandarinimo vietas. → Prieš montuodami naują alyvos filtrą, alyva patepkite filtro sandariklį. → Sumontuokite ir tvirtai ranka priveržkite naują alyvos filtrą. → Įsukite alyvos išleidimo varžtą su nauju tarpikliu.

Užveržimo momentas: 25 Nm

→ Įpilkite variklio alyvos. Tinkamos alyvos rūšys ir reikalingas kiekis nurodyti skyriuje „Techniniai duomenys“. → Uždarykite alyvos pripildymo dangtelį. → Maždaug 10 sekundžių palaukite, kol veikia variklis. → Patikrinti variklio alyvos lygį.

Hidraulinės alyvos kiekio tikrinimas ir pildymas

PASTABA

Nekelkite nešvarumų kameroje.

→ Atidarykite mašinos gaubtą ir užfiksuokite gaubto atramą.

1 Hidraulinės alyvos stebėjimo langelis

2 Hidraulinis bakas

3 Dangtelis, alyvos įpiltuvas

4 Gaubto atrama

→ Per akutę patikrinkite hidraulinės alyvos lygį.

– Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“.

– Jei alyvos yra mažiau nei iki žymės „MIN“, pripilkite hidraulinės alyvos.

→ Nusukite alyvos įpiltuvo dangtelį.

→ Išvalykite įpylimo vietą.

→ Papildykite hidraulinės alyvos. Informaciją apie alyvos rūšį rasite skyriuje „Techniniai duomenys“.

→ Užsukite alyvos įpiltuvo dangtelį.

Hidraulinės sistemos tikrinimas

PASTABA

Hidraulinės sistemos techninę priežiūrą gali atlikti tik Kärcher klientų aptarnavimo tarnyba.

→ Stovėjimo stabdžio fiksavimas.

→ Paleiskite variklį.

→ Patikrinkite visų hidraulinės alyvos žarnų ir jungčių sandarumą.

Patikrinti aušinamojo skysčio lygį

1 Aušinamojo skysčio išlyginamoji talpykla

→ Skysčio lygį tikrinkite, kai variklis įkaitęs.

→ Patikrinkite aušinamojo skysčio lygį išlyginamojoje talpykloje. Tinkamas aušinimo skysčio lygis turi būti tarp MIN ir MAKS.

Patikrinkite ir išvalykite vandens / hidraulinės alyvos aušintuvus

⚠PAVOJUS

Pavojus nudegti ir nusiplikyti!

→ Bent 20 minučių palaukite, kol vandens aušintuvas atvės.

→ Vandens aušintuvo aušinimo skysčio lygis tikrinamas aušinimo skysčio išlyginimo rezervuare.

Žr. skyrių „Aušinimo skysčio lygio tikrinimas“.

→ Išvalykite aušintuvo plokšteles. Nešvarumus valykite minkštu šepečiu, aukštu slėgiu ar nedideliu vandens slėgiu.

→ Patikrinkite visų aušintuvo žarnų ir jungčių sandarumą.

→ Išvalykite ventiliatorių.

Besisukančio šepečio tikrinimas

→ Paleiskite variklį. → Nešvarumų kamerą pakelkite iki galinės padėties. → Išjunkite variklį. → Stovėjimo stabdžio fiksavimas. → Įstatykite apsauginį strypą aukštam ištuštinimui. → Pašalinkite valomojo veleno juostas arba virves. → Išimkite apsauginį strypą. → Paleiskite variklį. → Nešvarumų kamerą nuleiskite iki galinės padėties. → Išjunkite variklį.

Valomojo veleno keitimas

→ Pakelkite nešvarumų kamerą ir paremkite apsauginiu strypu. → Raktu atidarykite šoninę uždangą.

→ Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir pasukite laikiklį į išorę. → Išimkite besisukantį šepetį.

Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus)

Pastaba: įdėdami naują šepetį, atsižvelkite į šerių padėtį.

→ Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

Pastaba: gamykloje yra nustatytas 80 mm šlavimo plotas ir valomajam velenui dėvintis jį galite tolygiai reguliuoti.

→ Patikrinkite padangų oro slėgį. → Išjunkite siurbimo orpūtę. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkite atgal: šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkite atgal: šlavimo velenas nusileidžia.

→ Šlavimo veleną paleiskite 10 s. → Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkite į vidurį. Šlavimo veleno valdymo svirtį (3) nulenkite į priekį: šlavimo velenas pakyla. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio, kurio plotis, formos.

→ Atidarykite ir nustatykite reguliavimo dėl nusidėvėjimo (12) atraminį varžtą. Reguliatorius į viršų: siaura šlavimo apimtis. Reguliatorius į apačią: plati šlavimo apimtis. → Atraminį varžtą vėl priveržkite. → Kaip aprašyta, patikrinkite šlavimo veleno šlavimo apimtį.

Šoninės šluotos šlavimo ploto tikrinimas ir nustatymas

→ Pakelkite šoninę šluotą. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Šoninę šluotą nuleiskite naudodami valdymo svirtį ir leiskite veikti maždaug 10 sekundžių. → Pakelkite šoninę šluotą. → Patraukite mašiną atgal. → Patikrinkite šlavimo plotą.

Šlavimo plotas turi siekti 40-50 mm.

→ Dviem reguliuojamaisiais varžtais patikslinkite šlavimo plotą. → Patikrinkite šlavimo plotą.

Šoninių tarpiklių reguliavimas

⚠PAVOJUS

Sužalojimų pavojus!

→ Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą. → Saugumas tik už pavojaus zonų ribų. → Pakelkite nešvarumų kamerą ir įtvirtinkite apsauginį strypą. → Aukštam ištuštinimui apsauginį strypą pasukite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

→ Kaip aprašyta skyriuje „Šepečio veleno keitimas”, atidarykite šoninę uždangą. → Atsukite šoninės skardos 6 sparnuotąsias veržles. → Atsukite priekinės skardos 3 veržles (13 mm). → Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų būtų 1-3 mm. → Tvirtai priveržkite skardas. → Pakartokite procedūrą kitoje įrenginio pusėje.

Dulkių filtro valymas rankiniu būdu

→ Įjunkite rankinę filtro valymo sistemą.

Dulkių filtro tikrinimas / keitimas

ΔJSPĖJIMAS

Sužalojimų pavojus!

→ Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių. → Filtro valymo mygtuku išvalykite dulkių filtrą. → Ištuštinkite nešvarumų kamerą.

1 Prietaiso gaubto fiksatorius 2 Prietaiso gaubtas 3 Filtro dangtelis → Atsukite varžtus su žvaigždės formos galvute ir šitaip atleiskite fiksatorių. → Prietaiso gaubtą pasukite į priekį.

1 Įstrižinė traukė 2 Dulkių filtras → Patikrinkite dulkių filtrą, jei reikia, išvalykite arba pakeiskite.

Pastaba

Keisti dulkių filtrą gali tik Kärcher klientų aptarnavimo tarnyba. → Uždėkite ir užsklęskite filtro dangtelį.

Trapecinės pavaros diržo tikrinimas ir nustatymas

Trapecinės pavaros diržą veikiant 10 kg svoriu, jis turi išlinkti maždaug 7-9 mm.

→ Kreipkitės į įgaliotą klientų aptarnavimo tarnybą dėl trapecinio diržo įtempimo.

Oro filtro patikra ir keitimas

1 Fiksatorius

2 Oro filtro gaubtas

→ Nuimkite šonines dangas. → Nuimkite oro filtro korpusą. → Pakeiskite oro filtro kasetę.

Pastaba: montuokite išpūtimo anga žemyn (žr. pav.).

Išcentrinio atskyriklio valymas

1 Sparnuotoji veržlė 2 Išcentrinis atskyriklis → Atsukite išcentrinio atskyriklio sparnuotąją veržlę. → Išvalykite išcentrinį atskyriklį.

Saugiklių keitimas

1 Rievėtoji veržlė

2 Saugiklių dėžutės dangtelis

→ Atsukite rievėtą veržlę. → Atverkite saugiklių dėžutės dangtelį. → Patikrinkite saugiklius. → Pakeiskite pažeistus saugiklius.

Pastaba: naudokite tik vienodos vertės saugiklius.

Pastaba: saugiklis FU 01 yra variklio skyriuje.

FU 01* P	agrindinis jungiklis 60 A
FU 02 G	arsinis signalasSiurbimo orpūtė	20 A
FU 03 Da	ugiafunkcis ekranas 3 A
FU 04 Šv	vturėlis 5 A
FU 05 Var	riklio kontrolės įtai-sas	10 A
FU 06 Ma	šinisto kabina (pa-pildoma įranga)Stiklų valytuvas	10 A
FU 07 LP	G pripildymo lygio indikatorius	5 A
FU 08 Starteris 10 A
FU 09 Ap	švietimas kairėje 7,5 A
FU 10 Ap	švietimas dešinėje 7,5 A
FU 11 Dar	binis apšvietimas 10 A
FU 12 Iš	purtymo sistema 25 A
FU 13 LP	G vožtuvasAtbulinės eigos signa-las	7,5 A

* Šiuos saugiklius leidžiama keisti tik klientų aptarnavimo tarnybai, nes reikalingas galimų prietaiso klaidų patikrinimas.

Pagalba gedimų atveju

Gedimas Šalinimas
Prietaisas nejsijungia	Užimkite vietą vairuotojo sédynėje, aktyvinamas kontaktinis sédynės jungiklis.
	Varikliui paleisti paspauskite stabdžių pedalą.
	Įkraukite arba pakeiskite bateriją
	Tuščias dujų balionas, pakeiskite jį
	Uždarytas dujų vožtuvas, sukdami prieš laikrodžio rodyklę, atidarykite dujų vožtuvą.
	Apledėjęs dujų vožtuvas – atlikite dujų baliono keitimo aprašyme nurodytus veiksmus.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Variklis veikia netolygiai	Išvalykite oro filtrą arba pakeiskite oro filtro kasetę
	Patikrinkite ir, jei reikia, suremontuokite degalų tiekimo sistemą, movas ir jungtis
	Dujų baliono įmontavimo padėties patikrinimas: jungtis ar žiedinė anga turi būti nukreipta į apačią.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Perkaito motoras Įpilkite aušinamojo skysčio
		Išplaukite aušintuvą
		Įtempkite trapecinės pavaros diržą
		Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Variklis veikia, tačiau mašina važiuoja lėtai arba visai nevažiuoja	Atleiskite stovėjimo stabdį
	Išjunkite laisvają eiga (važiavimo padėtis)
	Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos).
	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Švilpimas hidraulinėje sistemoje Įpilkite hidraulinio skysčio
		Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Šepečiai nesisuka arba sukasi la-bai lėtai.	Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos).
	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Per mažai arba nėra siurbimo ga- lios prie šepečio	Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Prietaisas dulkėja Šoninių tarpiklių reguliavimas
		Įjunkite orpūtę
		Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą.
		Pakeiskite filtro dežės tarpiklj
		Atidarykite šlavimo atliekų rezervuaro dangtį.
		Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį
		Patikrinkite ir išvalykite arba pakeiskite dulkių filtrą.
		Pakeiskite besisukantį šepetį
		Nustatykite šlavimo plotą
		Pakeiskite nešvarumų kameros sandarinamają juostą
		Pašalinkite valomojo šepečio blokuotę
		Atidarykite šlavimo atliekų rezervuaro dangtį.
		Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Nepakyla arba nenusileidžia ne- švarumų kamera	Akseleratoriaus svirtį nustatykite iki galo į priekį (aukštos apsukos).
	Pašalinti apsauginę atramą nuo nešvarumų talpyklos
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Šlavimo atliekų rezervuaro dangtis neatsidaro	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Hidraulinės sistemos judinamų da- lių veikimo sutrikimai	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Techniniai duomenys

		KM 120/250 R LPG Classic
Mašinos duomenys
Važiavimo pirmyn greitis km/h 9
Važiavimo atgal greitis km/h 4
Važiavimo posvyris (maks.) % 18
Valomas plotas be šoninės šluotos m	1/2h 8100
Šoninėmis šluotomis valomas plotas m	1/2h 10800
Darbinė pusė be šoninės šluotos mm 900
Darbinė pusė su šonine šluota mm 1200
Apsauga nuo purškiamo vandens -- IPX 3
Pilno duju baliono naudojimo laikas	h	4
Variklis
Tipas	--	Kubota WG 972 GL-E3
Tipas	--	3 cilindrų LPG dujinis variklis su 3 krypčių katalizatoriumi
CO2lšmetamų teršalų kiekio matavimas pagal ES reglamente 2016/1628 nu- statytą matavimo tvarką (V lygis)	g/kWh	844,3
Aušinimo būdas	--	Aušinimas vandeniu
Sukimosi kryptis	--	priěš laikrodžio rodyklę
Anga	mm 68
Kélimas	mm 68
Darbinė eiga	cm3	740
Alyvos kiekis	I	3,25
Darbinis apsukų kiekis	1/min	2500
Maksimalus apsukų kiekis	1/min	2500
Tuščiosios eigos apsukų skaičius	1/min 1300
Didžiausia galia	kW/PS	12,7 / 17,0
Didžiausias sukimo momentas, esant 2400 1/min.	Nm	60
Alyvos filtras	--	Filtro kasetė
Įsiurbiamo oro filtras	--	Vidinio filtro kasetė, išorinio filtro kasetė
Degalų rūšis	LPGLeidžiamieji suskystintuju duju mišiniai paruošti naudo- jant propaną ir butaną. Propano kiekis turi būti ne ma- žesnis kaip 90 proc.
Degalų bako tūris	11 kg arba 20 litrų (keičiama talpykla)
Elektros įranga
Baterija	V, Ah	12, 52
Generatorius, kintamosios srovės	V, Watt	12, 150
Starteris	--	elektrinis starteris
Hidraulinė sistema
Alyvos kiekis visoje hidraulinėje sistemoje	I	26,5
Alyvos kiekis hidrauliniame bake	I	21,2
Alyvos rūšys
Variklis (virš 25 °C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Variklis (nuo 0 iki 25 °C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Variklis (žemiau 0 °C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	--	HV 46
Dulkių maišelis
Maks. iškrovimo aukštis	mm 1400
Nešvarumų kameros talpa	I	250
Besisukantis šepetys
Valomojo veleno skersmuo	mm 300
Besisukančio veleno plotis	mm 900
Apsukų kiekis	1/min	350
Slavimo plotas	mm 80
Šoninė šluota
Šoninės šluotos skersmuo mm 600
Apsukų kiekis (reguliuojamas tolydžiai) 1/min 0 - 60
Visos guminės padangos
Priekinės, dydis -- 15-4.5x8
Galinės, dydis -- 15-4.5x8
Stabdžiai
Priekiniai ratai -- mechaninis
Galinis ratas -- hidrostatiniai
Filtravimo ir siurbimo sistema
Tipas -- Maišelio formos filtras
Apsukų kiekis 1/min 2800
Smulkių nešvarumų filtro plotas m	2	6,0
Siurbimo sistemos nominalusis subatmosferinis slėgis	mbar	15,5
Siurbimo sistemos nominalioji siurbimo apimtis	m3/h	800
Išpurtymo sistema	--	Elektros variklis
Aplinkos sąlygos
Temperatūra	°C	nuo -5 iki +40
Oro drėgmė, nesvarbi	%	0 - 90
Nustatytos vertės pagal EN 60335-2-72
Keliamas triukšmas
Garso slėgio lygis LpA	dB(A)	83
Neapibrėžtis KpA	dB(A)	3
Garantuotas triukšmo lygis LWA + neapibrėžtis KWA	dB(A)	104
Mašinos vibracija
Delno/rankos vibracijos poveikis	m/s2	<2,5
Sėdynė	m/s2	0,8
Nesaugumas K	m/s2	0,1
Matmenys ir masė
Ilgis x plotis x aukštis	mm	2082x1250x1450
Pasisukimo j dešinę spindulys	mm	1350
Pasisukimo j kairę spindulys	mm	1350
Tuščia masė	kg	851
Leistinas bendras svoris	kg	1300
Leistina priekinės ašies apkrova	kg	787
Leistina galinės ašies apkrova	kg	513
Gamintojas pasilieka teisę keisti techninius duomenis!

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys, kaitinamasis prietaisas

Tipas: KM 120/250 R LPG Classic 1.186-001.0

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser
