AdvancedRotak 36890 - žoliapjovė BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Belaidė žoliapjovė
Prekės ženklas	Bosch
Modelis	AdvancedRotak 36890
Pjovimo plotis	46 cm
Pjovimo aukštis	25 - 80 mm (reguliuojamas, 7 padėtys)
Surinkimo dėžės tūris	50 litrų
Baterijos tipas	Ličio jonų 36 V
Baterijos talpa	6,0 Ah
Veikimo trukmė (6,0 Ah baterija)	Iki 750 m² (plona ir sausa žolė)
Įkrovimo laikas (6,0 Ah baterija)	Maždaug 185 min
Įkroviklis	AL 3620 CV / AL 36V-20 (2,0 A)
Svoris	17,5 kg (pagal EPTA 01:2014)
Garso slėgio lygis	73 dB(A)
Garso galios lygis	87 dB(A)
Vibracija (bendra vertė)	< 2,5 m/s²
Lapų surinkimo funkcija	Taip (speciali mentė)
Lankstoma rankena	Taip (vertikalus saugojimas)
Dėžės užpildymo indikatorius	Taip
Centrinis pjovimo aukščio reguliavimas	Taip
Apsauga nuo perkrovos	Taip (elektroninis grandinės pertraukiklis)
Laikymo temperatūra	-20 °C iki +50 °C

Dažnai užduodami klausimai - AdvancedRotak 36890 BOSCH

Kaip įjungti AdvancedRotak 36890 žoliapjovę?

Norėdami pradėti, visiškai įkiškite bateriją, tada paspauskite atjungiklį (pertraukiklį) ir paspauskite Įjungimo / Išjungimo jungiklį. Laikykite nuspaudę pjovimo metu. Norėdami sustabdyti, atleiskite jungiklį.

Kaip nustatyti pjovimo aukštį?

Naudokite centrinę aukščio reguliavimo svirtelę. Sukite ją, kad pasirinktumėte vieną iš 7 pozicijų nuo 25 mm (labai trumpa žolė) iki 80 mm (aukšta žolė). Visada tai darykite išjungę variklį.

Kokia baterijos veikimo trukmė?

Veikimo trukmė priklauso nuo žolės ir pjovimo aukščio. Su 6,0 Ah baterija galite pjauti iki 750 m² plonos ir sausos žolės. Pjaukite dažniau ir didesniu aukščiu, kad optimizuotumėte veikimo trukmę.

Kaip valyti žoliapjovę?

Prieš valydami išimkite bateriją ir dėžę. Korpusą ir peiliukus valykite minkštu, sausu šepetėliu. Niekada nenaudokite aukšto slėgio valiklio ar vandens. Reguliariai valykite baterijos ventiliacijos angas.

Kaip naudoti lapų surinkimo funkciją?

Peiliukas skirtas rinkti lapus. Nustatykite maksimalų pjovimo aukštį (80 mm) ir pjaukite tik veją. Patikrinkite zoną, kad išvengtumėte kietų daiktų. Surinkimo dėžė surenka lapus.

Kaip laikyti žoliapjovę?

Rankena susilanksto, kad būtų kompaktiškai laikoma. Įsitikinkite, kad baterija išimta ir laikoma atskirai nuo -20°C iki 50°C temperatūroje. Laikykite žoliapjovę sausoje, nuo šalčio apsaugotoje vietoje.

Kada reikia pakeisti peiliukus?

Pakeiskite peiliukus, jei jie atšipo arba pažeisti. Naudokite tik originalius Bosch peiliukus. Keisdami mūvėkite pirštines. Priveržkite veržlę 27 Nm jėga.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar baterija įkrauta ir tinkamai įdėta. Įsitikinkite, kad atjungiklis įjungtas. Jei baterija per karšta ar per šalta, leiskite jai atvėsti iki kambario temperatūros. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros centrą.

Kaip laikyti bateriją?

Laikykite bateriją atskirai nuo žoliapjovės, sausoje vietoje, apsaugotoje nuo saulės ir ekstremalių temperatūrų (ideali 5°C). Nepalikite baterijos žoliapjovėje tiesioginiuose saulės spinduliuose. Prieš ilgai laikydami įkraukite iki maždaug 30-50%.

Kur rasti atsarginių dalių?

Atsargines dalis galima įsigyti Bosch svetainėje (www.bosch-pt.fr) internetinėje parduotuvėje. Taip pat galite užsisakyti telefonu arba el. paštu per klientų aptarnavimo tarnybą. Nurodykite savo žoliapjovės dešimties skaitmenų prekės numerį.

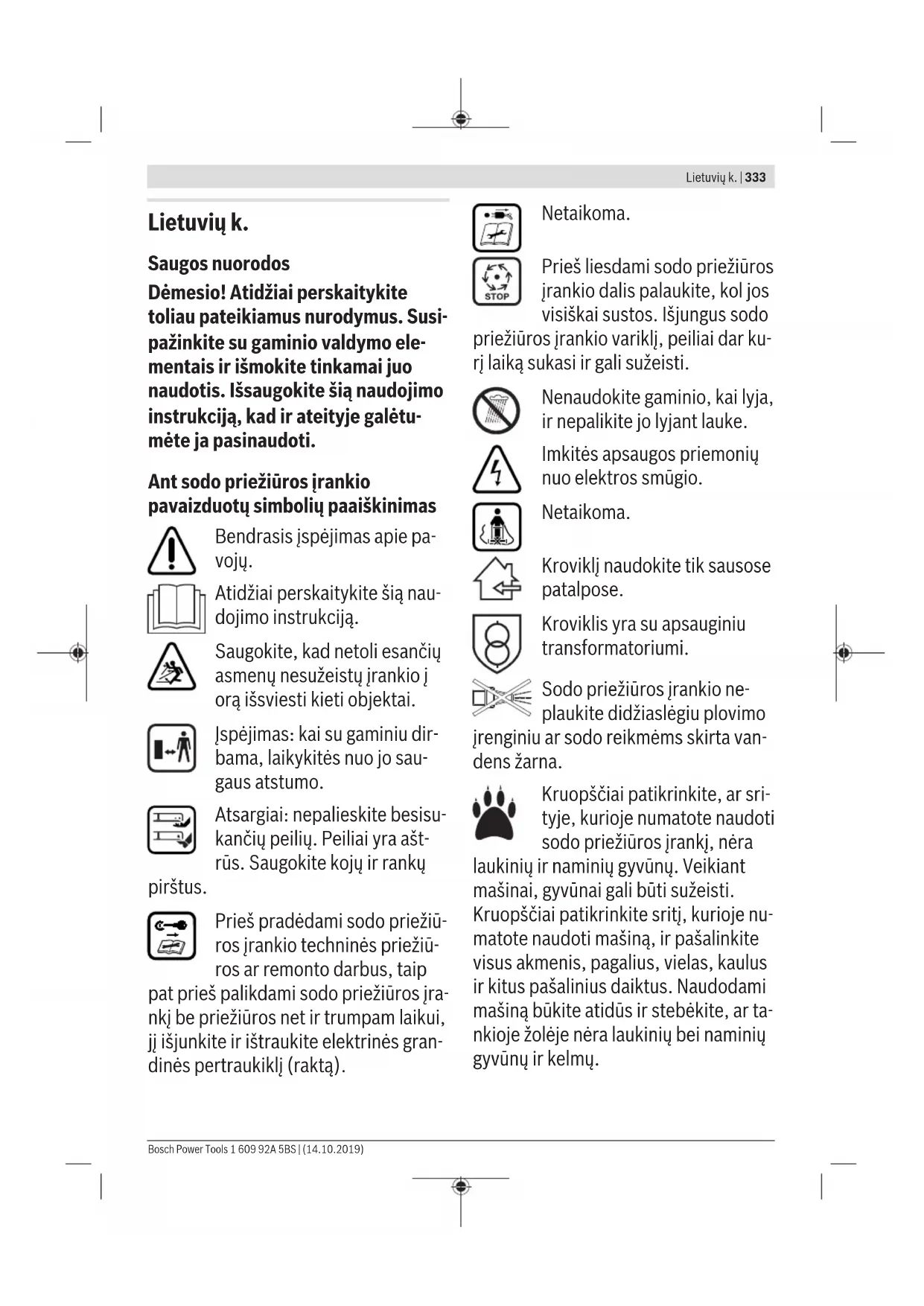

NAUDOJIMO INSTRUKCIJA AdvancedRotak 36890 BOSCH

Lietuviy k. .Puslapis 333

344

wJ 355

C

Deutsch

Demesio! Atidžiai perskaitykite toliau pateikiamus nurodymus. Susipazinkite su gaminio valdymo elementais ir ismokite tinkamai juonaudotis. Issaugokite sià naudojimo instrukcija, kad ir ateityje galetumète ja pasinaudoti.

Ant sodo priežiūros irankio pavaizduotu simboliu paaiskinimas

Bendrasis jspejimas apie pavoju.

Atidzai perskaity kite si naudojimo instrukcija.

Saugokite, kad netoli esanciu
asmenu nesuzeisti jrankio j
orq iissviesti kieti objektai.

Ispejimas: kai su gaminiu dirbama, laikykites nuo jo saugaus atstumo.

Atsargiai: nepalieskite besusukanciu peiliu. Peilai yra astrus. Saugokite koju ir ranku

pirstus.

Pries pradedami sodo prieziu-rors jrankio technines prieziu-ro sar remonto darbus, taip

pat pries palikdami sodo prieziuros jrankj be prieziuros net ir trumpam laikui, jj isjunkite ir istraukite elektrines gran-dines pertraukikli (rakta).

Netaikoma.

Pries liesdami sodo prieziuros jrankio dalis palaukite, kol jos visiskai sustos. Isjungus sodo

prižiūros jrankio variklj, peiliai dar kuri laikā sukasi ir gali sužeisti.

Nenaudokite gaminio, kai lyja, ir nepalikite jo lyjant lauke.

Imkitès apsaugos priemoniu nuo elektrós smugio.

Netaikoma.

Kroviklj naudokite tik sausope patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Sodo prieziuros jrankio neplaukite didziaslegiu plovimo

jrenginiu ar sodo reikmems skirta vandens zarna.

Kruopschiai patikrinkite, ar srityje, kurioje numatote naudoti sodo prieziuros jrankj, nera

laukiniu ir naminiu gyvunu. Veikiant masinai, gyvunai gali buti suzeisti.

Kruopšciai patikrinkite sritj, kurioje numatote naudoti masina, ir pašalinkite visus akmenis, pagalius, vielas, kaulus ir kitus pašalinius daiktus. Naudodami masina Bukite atidus ir stebekite, ar tankioje zoileje nera laukiniu bei naminiug gyvūn u ir kelmu.

Naudojimas

Niekada neleiskite siuo gaminiu naudotis vaikams arba su sia instrukcija nesusipazinusiems asmenims. Nacionalinese taisyklse gali buti numatyti operatori amziaus apribojimai. Kai su siuo gaminiu nedirbate, laikykite jj vaikams nepasiekiamoje vietoje.
Niekada neleiskite sio gaminio naudoti vaikams, asmenims su fizine, sensorine ar protine negalia, asmenims, kurie neturi pakankamai patirties ir (arba) ziniu ir nera susipazine su siais nurodymais. Nacionalinese taisyklse gali buti numatyti operatori amziaus apribojimai.
Vaikus butina priziureti, kad jie su siuo gaminiu nezaistu.
Niekada nenaudokite sodo prieziu-rojrankio, jei artiyra zmoniu, ypac vaiku, ar naminiuygvunu.
Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus irzmonëms ar ju nuosavybei padaryta zala.
▶ Kai naudojate gaminj, neavekite atvi-ru apavu is gumos ar sandalais. Visada avekite tvirtus batus ir muvekite ilgomis kelnémis.
Rupeestingai patikrinkite plota, kuriamedeirbsite, ir pašalinkite akmenis,vielas, kaulus bei kitokius pašaliniudaiktus.
Pries pradedami naudoti, visada patikrinkite, ar nesusideveje ir nepa-zeisti peiliai, peiliu varztai ir pjoyimo

mazgas. Susidevejusius ir pazeistus peilius bei peiliu varztus visuomet keiskite iskart visus, kad nesusidarytu disbalansa.

Pjaukite vejag tik dienos sviesoje arba esant geram dirbtiniam apsvietimui.
Esant blogoms oro salygoms, ypač artejant audrai, sužolapjove nedirbkite.
Sodo prieziuros jrankiu stenkites nedirbti, kai zole slapia.
Dirbdami eikite letai, niekada neskubekite.
Niekada nedirbkite sodo prieziuros jrankiu, jei pazeisti apsauginiaj taisai, gaubtai arba nera saugos jtaisu, pvz., apsauginio dangcio ar zoles surinkimo krepso.
Jusu saugumui rekomenduojame deveti klausos organu apsaugos prie-mones.
Nedirbkite su gaminiu, jei esate pa-varge ar sergate arba vartojote alko-holio, medikamentu ar narkotiku.
Dirbti slaituose gali buti pavojinga: -Nepjaukite ypac staciuose slaituose.

• Nuozulnioje vietoje ar esant šlapiai Žolei, visada atsargiai eikite.

• Nuozulniose vietose visada pjaukite veja tik skersai slaito, o ne aukstyn-zemyn.

• Keisdami kryptj slaituose, bukite ypač atsargus.

Eidami atbuli artraukdami sodo prieziuros jrankj, bukite ypac atsargus.

Pjaudami zoIe, sodo prieziuros jrankj visada stumkite pirmyn ir niekada jo netraukite link saves.
Norint sodo prieziuros jrankj paversti ir pervezti per neapzeldinta plota arba pergabenti is vienos darbo vietos j kita, butina, kad sodo prieziuros jrankio peiliai butu sustoje.
Jungdami paleisdami ar jjungdami variklj, sodo prieziuros jrankio nepaverskite.
Sodo prieziros jrankj jjunkite laikydamiesi naudojimo instrukcijoe pa-teiktu nuorodu ir stebekite, kad juskojos buty pakankamai toli nuo besisukanciu daliu.
Niekada nekiskite ranku arti besusukanciu daliu arba po jomis.
Dirbdami su sodo prieziuros jrankiu laikykites saugaus atstumo nuo ismetimo srities.
Niekad nekelkite ir neneškite sodo priežiūros jrankio, kai veikia variklis.
Visada užtikrinkite, kad sandéliuojamas sodo priežiuros jrankis visais 4 ratais stovétu ant grindinio.
Sodo prieziuros jrankj kelkite tik uz nesimui skirtos rankenos. Su ranken na elkites atsargiai.
Nedarykite jokiu prietaiso pakeiti mu. Neleistinai pakeistas prietaisas gali buti maziau saugus, skleisti di desnj triuksmir vibracija bei gali sumazeti naumas.

Lapu rinkimas

Lapu rinkimo peilio forma tokia, kad nuo vejos galetu surinkti rudenj nukritusius lapus. Kad si funkcjja veiktu kuo geriau, laikykites siu nurodymu:

Rinkite lapus tik nustate didziausia p jovimo aukstj.
Rinkite lapus tik nuo vejos.
Pries pradedami rinkti lapus patikrinkite darbo plota, uztirkinkite, kad kiti asmenys, naminiai gyvunai, stikliniai daiktai ir automobiliai butu saugiu atstumu.

Elektrines grandines pertraukikli (rakta) ištraukite

• visada, kai pasisalinate nuo sodo prieziuros jrankio.
• pries salindami jstrigusius daiktus.
• priesodo prieziuros jrankj tikrindami, valydami arba reguliuodami.
• atsitrenke kliutj. Tada nedelsdami patikrinkite, ar sodo prieziuros jrankis nepaazeistas. Jei reikia, pakeiskite peilj.
• sodo prieziuros jrankui pradejus nejprastai vibruoti (nedelsdami patikrinkite).

Techniné priežiūr

Kai atliekate darbus astriu peiliusrityje, visada muvekite sodininkopirstinemis.
Uztikrinkite, kad butu tinkamai prive- rztos visos verzles, sraigtai ir varztai, tam kad gaminys butu saugus naudoti.

Reguliariai tikrinkite, ar gera zoles surinkimo mai so bukle, arjis nesusi devejo.
Reguliariai tikrinkite, ar gera zoles surinkimo krepso bukle, arjis nesusidevejo.
- Patikrinkite gaminj ir del saugumo pakeiskite susidevejusias ir pazeistas dalis.
Naudokite tik šiam sodo priežiūros jrankui skirtus pjovimo peilius.
Isitikinkite, kad keiçiamos dalys yra Bosch pagamintos ar leistos naudoti.
Pries padedami gaminj sandeliuoti, jj pašalinkite visas apnasas ir jj svariai nuvalykite. Jei reikia, valykite minkstu sausu šepeciu.

Saugos nuorodos ir patarimai, kaip optimalai elgtis su akumulatoriumi

Priesjstatydami akumulatorijsitikinkite, kad sodo prieziuros jrankis yra ijsjungtas ir istrauktas elektrinés grandines pertraukiklis (raktas).Jstatant akumulatoriuyi junjtagso doe prieziuros jrankj gali jvkyti nelaimingas atsitikimas.
Naudokite tik siam sodo prieziros jrankiui skirtus Bosch akumulatorius. Naudojant kitokius akumulatorius iskyla pavojus susizeisti ar sukelti gaisra.
Neardykite akumulatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatoriu nuo karscio, pvz., taip pat ir nuo ilgalaikio saules spinduliu poveikio, ugnies, vandens ir dregmés. Tai gali sukelti sprogimo pavoju.

Salia nenaudojamo akumulatoriaus nelaikykite savarzeliu, monetu, raktu, viniu, vartu ir kitokiu maquy metaliniu daiktu, kurie galetu uztrumpinti kontaktus. Jykus akumulatoriaus kontaktu trumpajam jungimui, galima nusideginti ir gali kilti gaisras.
Pazeidus akumulatoriuyar netinkamai jjnaudojant, gallusidaryti garai. Isvedinkite patalpa, o jei atsirado negalavimu, kreipkites j gydytoja. Garai gali dirginti kvepavimo takus.
Akumulatoriu naudokite tik su gaminto gaminiais. Tik taip apsaugosite akumulatoriu nuo pavojingos per di deles apkrovos.

Astrus daiktai, pvz., vinys ar atsuktuvai, arba isorine jega gali pazeisti akumulatori.i. Del to gali jvykti vidinis trumpasis jungimas ir akumulatorius gali sudegti, pradeti rukti, sprogti ar perkaisti.
Nesujunkite akumulatoriaus kontaktu trumpuoju jun-gimu. Gali kilti sprogimo pavojus.
Saugokite akumulatoriuy nuo drgmis ir vandens.
Sodo prieziuros jrankj laikykite nuo -20^ ik 50^ temperaturoje. Pyz., vasarq nepalikite akumulatoriaus auto-mobilityje.
Akumulatoriaus ventiliacines angas valykite minkstu,svariu ir sausu teptuku.

Saugos nuorodos dirbantiems sukrovikliais

Perskaitykite visas sias sagos nuorodas ir reikalavimus. Jei nepaisysite zemiau pateiktuy saugos nuorodu ir reikalavimu, gali trenkti elektrros smugis, kilti gaisras ir galite sunkiai

susizaloti arba suzaloti kitus asmenis.

Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Kroviklj naudokite tik tada, jei susipazinote su visomis jo funkcjijomis ir esate jj visiskai yvalde arba buvote atitinkamai apmokyti.

Niekada neleiskite vaikams, ribotu fi-ziniu, jutiminiu ar dvasiniu gezejimu asmenims, taip pat asmenims, kurims truksta patirties ir (arba) ziniu, ir (arba) su siomis instrukcijomis nesusipazinusiems asmenims naudotis krovikliu. Nacionalinese taisyklse gali buti numatyti operatoriu amziaus apribojimai.
Prižiurekite vaikus. Taip bus užtik-rinama, kad vaikai su krovikliu nezaisty.
Jkraukite tik Bosch licio jonu akumuliatorius, kuriu talpa nuo 2,0 Ah (nuo 10 akumuliatoriaus celiu). Akumuliatoriaus jtampa turi sutapti su kroviklio tiekiama akumuliatoriaus jkrovimo jtampa. Nejkraukite pakartotinai nejkraunamu bateriju. Priesingu atveju kyla gaisro ir sprogimo pavojus.

Saugokite kroviklj nuo lietaus ir dregmës. J kroviklj patekes vanduo padidina elektros smugio rizika.

Priziurekite, kad kroviklis visuomet butu svarus. Nešvarumai kelia elektrós smugio pavoju.
Kaskart pries pradedami naudoti patikrinkite krovikli, kabelj ir kištuka. Jei aptikote pažeidimu, kroviklio năudokite. Patys neatidarykite kroviklio, ji remontuoti leidziama tik kvalifikuotiems specialistams, remontujointuri buti naudojamos tik originalios atsarginés dalys. Pažesti krovikliai, kabeliai ir kištukai didina elektrros smugio rizika.
Nenaudokite kroviklio padeje ji ant lengvai užsidegancio pagrindo (pvz., popieriaus, tekstilines dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Jkraunant akumuliatoriuy, kroviklis jkaista, todél atsiranda gaisropavojus.
Neuzdenkite kroviklio ventiliacini angu. Priesingu atveju kroviklis gali perkaisti ir netinkamai veikti.
Didesniam elektrós saugumui uztkrinti rekomenduojama naudoti pažaidos sroves apsauginj jungiklj, kurio maks. paleidimo srove yra 30mA Visada pries naudojima patikrinkite pažaidos sroves apsauginj jungiklj.

Simboliai

Kad skaitydami suprastumete naudiojimo instrukcija, turite zenoti zemiaiu pateikty simboliu reiksmpe. Prasome jsiminti simbolius ir ju reiksmes. Teisingai suprata simbolius, su siuo gaminiu dirbsite geriaiu ir saugiau.

Simbolis Reiksmé
↑	Judęjimo kryptis
	Reakcjos jęgos kryptis
	Mūvěkite apsauginēmis pirštinemis
	Masé
	Jungimas
	Iśjungimas
√	Leidžiamas veiksmas
×	Draudžiamas veiksmas
CLICK	Girdimas garsas
	Papildoma jranga ir atsarginès dalys

Naudiojimas pagal paskirtj

Sodo prieziuros jrankis skirtas vejai privaciose valdose pjauti.

Sodo prieziuros jrankis nera skirtas gyvatorems karpyti, vejos pakrašciams daillinti, sakoms smulkinti ir pan.

Sodo prieziuros jrankis skirts vejai ties zeme pjauti.

Techninai duomenys

Žoliapové AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Gaminio numeris		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Vardinéjtampa V 36 36 36 36
Peiliúkorpuso plotis	cm 42 42 42 46
Pjovimo aukstis mm 25 - 80 25 - 80 25 - 80
Žolés surinkimo krepšio türis	l 50 50 50 50
Svoris pagal EP-TA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Serijos numeris Žr. firminéje lenteleje ant sodo priežūros jrankio
Leidžiamoji aplinkos temperatura
- jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- naudojan °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- sandéliuojant °C -20 ... +50 -20 ... +50 -20 ... +50 ...

338 | Lietuvig k.

Žoliapjové AdvancedRotak		AdvancedRotak	AdvancedRotak	Advanced
	36-650	36-660	36-690	Rotak 36-750
Akumuliatorius Lićio Jonu Lićio Jonu Lićio Jonu Lićio Jonu
Vardiné JTampa V 36 36 36 36
Gaminio numeris / talpa
-2 607 336	Ah - 2 x 2,0 --
913/
1 607 A35
02V
-2 607 336	Ah 4,0 - 4,0 4,0
915/
2 607 337
047
-1 607 A35	Ah - - - -
058
Akumuliatorius celiu skaičius
-2 607 336		- 10 --
913/
1 607 A35
02V
-2 607 336		20 - 20 20
915/
2 607 337
047
-1 607 A35		- - - -
058

Visos vertes sioje instrukcijoe pateiktos naudoant zemiaiu arba lygiai 2000 metrou akstyje virs juros lygio.

Žoliapjové Advanced
	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Gaminio numeris	3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Vardiné jtampa V 36 36 36 36
Peiliúkorpus plotis cm 46 46 42 46
Pjovimo aukstis mm 25 - 80 25 - 80 25 - 80
Žolès surinkimo krepšio türis	150 50 50 50
Svoris pagal EPTA-Procedure 01:2014	kg 17,5	17,5	17,5	17,5
Serijos numeris		žr. firminéje lenteleje ant sodo priežiūros jrankio
Leidžiamoji aplinkos temperatūra
- jkraunant	°C 0 ... +45	0 ... +45	0 ... +45	0 ... +45
- naudojan	°C +5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- sandéliuojant	°C -20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumuliatorius		Ličio jonq	Ličio jonq	Ličio jonq
Vardiné jtampa V 36 36 36 36 36
Gaminio numeris / talpa
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0

Lietuviuyi k. 1339

Žoliapjové Advanced	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
-1607 A35 058 Ah 6,0 6,0 --
Akumuliatoriaus celiú skaičius
-2607 336 913/1607 A35 02V	-	-	-
-2607 336 915/2607 337 047	-	-20 20
-1607 A35 058 20 20 --

Visos vertes sioje instrukcijoje pateiktos naudojant zeniau arba lygiai 2000 metru akstye viru hyo lygo.

Kroviklis AL 3620 CV AL 36V-20
Gaminio numeris ES 2 607 225 657 2 607 226 273
	JK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Krovimo srové A 2,0 2,0
Jkrovimo trukmè (kai akumuliatorius išsikroves)
- Akumuliatorius su 2,0 Ah min. 65 65
- Akumuliatorius su 4,0 Ah min. 125 125
- Akumuliatorius su 6,0 Ah min. 185 185
Svoris pagal EPTA-Procedure 01:2014	kg	0,55 0,55
Apsaugos klasè		☐/II ☐/II

Informacija apie triuksmaj ir vibracija

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Triuksmo emisijos vertes nustatyos pagal EN 60335-2-77

Pagal A skale išmatuotas prietaiso triuksmo lygis tipiniu atveju siekia:

- Garso slègio lygis	dB(A)	73 73 73 73
- Garso galios lygis	dB(A)	87 87 87 87
- Neapibréžtis K	dB	=2,5	=2,5	=2,5	=2,5
Vibracijos bendroji vertê ah (triju krypčiu atstojamasis vektorius) ir neapibréžtis K nustatytos pagal EN 60335-2-77
- Vibracijos emisi-jos vertê a1	m/s2	<2,5	<2,5	<2,5	<2,5
- Neapibréžtis K	m/s2	=1,5=1,5	=1,5=1,5

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3 600 HB9 802	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901
	3 600 HB9 872

Triuksmo emisijos vertes nustatyos pagal EN 60335-2-77

Pagal A skele išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

- Garso slégio lygis	dB(A)	73 73 73 73
- Garso galios lygis	dB(A)	87 87 87 87
- Neapibréžtis K	dB	= 2,5	= 2,5	= 2,5	= 2,5

Bosch Power Tools

160992A5BS|（14.10.2019)

340 | Lietuvijk.

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 8023600 HB9 872	3600 HB9 803 3600 HB9 606 3600 HB9 901
Vibraciños bendroji vertè ah (triju krypçi atstojamasis vektorius) ir neapibrežti K nustatytos pagal EN 60335-2-77
-Vibraciños emisi-jos vertè a.	m/s2	< 2,5 < 2,5 < 2,5 < 2,5
-Neapibrežti K m/s	2	=1,5 =1,5 =1,5 =1,5

Montavimas ir naudiojimas

Veiksmo tikslas Pav. Pus-
	Iapis
Tiekiamas komplektasA)	A 366
Rankenos atlenkimas	B 367
Darbinio aukschio nustatymas
Žolës surinkimo krepšio uždèjimas ir nu-èmemimas	C 368
Pjovimo aukschio nustatymas D 369
Akumuliatoriaus jdèjimas E 369
Naudiojimas	F 370
- Elektrinës graninës pertraukiklio (rak- to) jstatymas
- Jungimas
- Vejos p jovimas
- Iśjungimas
- Elektrinës graninës pertraukiklio (rak- to) iëmimas
Akumuliatoriaus iëmimas G 371
Darbo nurodymas „pjauti“ H 371
Pripildymo indicatorius Žolës surinkimo krepšys tušcias / pilnas	I 372
Rankenos sulankstymas J 373
Peiliu priežūra/keitimas K 374
Papildomos jrangos pasirinkimas L 374

A) Pavaizduoti ar aprasyti priedai tiekiamaj standartinj komplekta nejeina. Visa papildoma iranga rasite musu papildomos irangos programoje.

Parengimas naudoti

Jusu saugumui

Demesio! Pries pradedami sodo prieziuros jrankio technines prieziros arba remonto darbus, ji isjunkite, istraukite elektrines grandines pertraukikli (rakta) ir isimkite akumuliatoriu. Ta pati butina padaryti, jei buvo paazeistas, jpautas ar susipainiojo maitinimo laidas.
Ijsungus sodo prieziuros jranki, peiliai dar kelias sekundes sukasi.
Atsargial: nelieskite besisukancio peilio.

Akumulatoriaus jkrovimas

Akumulatorius yra su temperaturos kontrolles jtaisu, kuris leidzia jkrauti tik tada, kai temperatura yra nuo 0^ iki 35^ . Todel labai pailgeja akumulatoriaus eksploatavimo trukme.

Nuoroda: akumulatorius tiekiamas ne visai jkrautas. Kad akumulatorius veiktu visa galia, pries pirmajn audojima akumulatoriuy kroviklyje visiskai jkrakite.

Liojny akumulatoriigalima jkrauti bet kada,eksptoavimo trukme del to nesutrumppeja. Krovimo proceso nutraukimas akumulatoriui nekenxia.

Celiu apsaugosystema „Electronic Cell Protection (ECP)“ saugo licio jonukumulatoriuy nuo visiskos iskrovos. Kai akumulatorius issikrauna, apsauginis isjungiklis isjungia prietaisa: Sodo prieziuros jrankis nebeveikia.

Jei prietaisas ijsjungiamas automatiskai, jjungimo-isejungimo jungiklio nebespauskite. Taip galite sugadinti licio jony akumulatoriiy.

Laikykites nuorody del akumulatoriaius salinimo.

Akumuliatoriaus idejimas ir isemimas

Nuoroda: jei naudojami netinkami akumuliatorialiai, gali sutrikti funkcios arba sugesti prietaisas.

Jstaty kite jkraut aakumulatoriuy. Jsitiknkit, kad akumuliatorius tinkamai jstatytas.

Noredami isimi t akumulatori i is prietaiso, paspauskite akumulatoriaus atblokavimo mygtukir i straukite akumuliatoriy.

Ikrovimo procesas

Akumulatorius pradedamas krauti, kai kroviklio kišukas jkišamas ji kišukinj lizda ir akumulatorius jstatomas ji kroviklj.

Del taikomosintelektualios jkrovimo technologijos, kroviklis automatiskai jvertina akumulatoriaus jkrovos bukeir pri-klausomai nuo akumulatoriaus temperaturos ir jtampos jjikrauna optimalia krovimo srove.

Tai padded tausoti akumulatoriiy, be to, palikus akumulatoriiy kroviklyje,jis visada buna visiskai jkrautas.

Kroviklio indicatoriu reiksmes (AL 3620 CV/AL 3640 CV/AL 36V-20)

Greitojo jkrovimo procesas

Apie greitojo jkrovimo procesa praneša greital mirksinis Žalias akumuliatoriaus krovimo indikatorius.

Indikacinis elementas ant akumulatoriaus: akumulatoriuykraunant trys zali sviesos diodai vienas po kito trumpamuzsidega ir vel uzgesta. Akumulatorius yra visiskai jkrautas, kai trys zali sviesos diodai sviecia nuolat. Praejus apytkriai 5 minutems po akumulatoriaus visisko jkrovimo, trys zali sviesos diodai vel uzgesta.

Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumulatoriaus temperatura yra leidziamosios jkrovimo temperaturos ribose, zr. skyriu „Techninialu duomenys".

Akumulatorius jkrautas

Nuolat svieciantis zalias akumulatoriaus sviesos diody indicatorius reiskia, kad akumuliatorius yra visiskai jkrutas.

Taip pat apytkriai 2 sekundems pasigirsta garsinis signalas, kuris garsiniu budu praneša, kad akumuliatorius visiskai jkrautas.

Akumulatoriiy galima isimi tir is karto naudoti.

Kai akumulatorius nejstatyatas, nuolat svieciantis sviesos diody indicatorius reiskia, kad kiistukas yra jstatyatas jelekros lizdár kroviklis paruostas naudoti.

Akumulatoriaus temperatura zemesne negu 0^ arba aukstesne negu 45^

Nuolat šviečiantis raudonas šviesos diody indikatorius reškia, kad akumulatoriaus temperatura yra už leidžamosios jkrovimo tem

peraturos ribu, zr. skyriu, "Techninai duomenys". Kai tik temperatura yra leidziamosios temperatos ribose, kroviklas automatiskai persijungia j greitojo jkrovimo rezima.

Jei akumulatoriaus temperatura yra uz leidziamosos jkrovimo temperaturos ribu, jstatant kroviklj sviecia raudonas akumulatoriaus sviesos diody indicatorius.

Ikrovimo procesas negalimas

Ivykus jkrovimo proceso trikciai, apie tai prana mirkintsis raudonas sviesos diodu indikatorius.

Jkrovimo procesas nepradedamas, akumuliatoriaus jkrauti negalima (zr., Trikiy nustatymas").

Ikrovimo nuorodos

Nuolat veikdamas arba be pertraukos viena po kito kraudamas kelis akumulatorius, kroviklis gali jkaisti. Tai yra normalu ir nereiskia kroviklio techninio defekto.

Jei veikimo laikas po jkrovimo pastebimai sutrumpja, vadinasi akumulatorius susidevejo ir jj reikia pakeisti.

Vadovaukites pateiktomis nuorodomis del salinimo.

Akumulatoriaus ausinimas (Active Air Cooling)

Kroviklyje integruota ventilatoriaus valdymoSYSTEM kontrloiuja jstatyto akumulatoriaus temperatura. Jei akumulatorius temperatura aukstesne už 30°C,ventilatorius akumulatoriuy ausina iki optimalios jkrovimo temperaturos. Ijungtas ventilatoriaus skleidzia védinimo triukšma.

Jei ventilatorius neveikia, vadinasi akumulatoriaus temperatura yra optimalise jkrovimo temperaturos ribose arba ventilatorius yra sugedes. Tokiu atveju, akumulatoriaus jkrovimo trukme pailgeja.

Darbo nuorodos

Akumulatoriaus jkrovos indicatorius

Akumulatorius yra su jkrovos bukles indicatorium, kuris pa- rodo akumulatoriaus jkrovos bukgle. Jkrovos bukles indicatioriy sudaro 3 zali sviesos diodai.

Noredami suaktyvinti jkrovos bukles indicatoriu, spauskite akumulatoriaus jkrovos mygtuka. Maždaug po 5 sekundžiu jkrovos bukles indicatorius użgesta savaime.

Jkrovos bukle galima patikrinti ir tada, kai akumulatorius isimtas.

Sviesos diody indicatorius Akumulatoriaus talpa

Nuolat sviecia 3 zali sviesos ≥ 2 / 3 diodai

Nuolat sviecia 2 zali sviesos ≥ 1 / 3 diodai

Nuolat sviecia 1 zalias ≤ 1 / 3 svesos diodas

Mirksi 1 Žalias šviesos diodas Rezervas

Jei paspaudus mygtuka nesviecia ne vienas sviesos diodas, vadinasi akumulatorius yra pazeistas ir ji reikia pakeisti.

Del saugumo jkrovos bukle galima tikrinti tik tada, kai sodo prieziuros jrankis neveikia.

Akumulatoriuy jkraunant trys zali sviesos diodai vienas po kito trumpam uzsidega ir vel uzgesta. Akumulatorius yra visiskai jkrautas, kai trys zali sviesos diodai sviecia nuolat.

Praejus apytkriai 5 minutems po akumulatoriaus visisko jkrovimo, trys zali sviesos diodai vel uzgesta.

Akumuliatoriaus temperaturos kontrolles itaiso indikatorius

Temperaturos controlles jtaiso raudonas sviesos diodas reis kia, kad akumulatorius arba sodo prieziuros jrankio elektronika (kai akumulatorius jstatytas) yra uz optimalios temperatos ribu. Tokiu atveju sodo prieziuros jrankis neveikia arba veikia ne visa galia.

Akumulatoriaus temperaturos kontrlé

Spaudziant mygtuka arba jjungiamo ir isjungiamo mygtuka, mirksi raudonas sviesos diodas (kai akumulatorius jstaty-tas): Akumulatoriaus temperatura u'z leidziamosios darbines temperaturos ribu.

Kai temperatura aukstesne už 70°C, akumulatorius issijungia ir lieka isjungtas, kol pasiekiamos leidziamosios darbinés temperaturos ribos.

Sodo prieziuros jrankio elektronikos temperaturos kontrolé

Raudonas sviesos diodas spaudziant jungiamo ir isjungiamo mygtuka sviecia nuolat: sodo prieziuros jrankio elektronikos temperatura yra zemesne u2 5^ arba aukstesne u7 75^.

Kai temperatura aukstesne uz 90^ ,sodo prieziuros jrankio elektronika issijungia ir lieka isjungta, kol pasiekiamos leidziamosios darbines temperaturos ribos.

342 | Lietuvijk.

Pjovimo nasumas (akumuliatoriaus veikimo trukmè)

Pjovimo nasumas (akumulatoriaus veikimo trukme) pri klauso nuo zoles savybiu, pvz., zoles tankumo, dregmes, zoles aukscio ir pjovimo aukscio.

Jei sodo prieziuros jrankis pjovimo metu daznai jjungiamas ir isjungiamas, pjovimo nasumas (akumuliatoriaus veikimo trukme) taip pat sumazeja.

Kad pjovimo nasumas (akumulatoriaus veikimo trukmè) buty optimalus, rekomenduojama zole pjauti dazniau, pjaunant pasirinkti didesnj pjovimo aukstj ir eiti tinkamu tempu.

Apaçoje pateiktame pavyzdyje vaizduojamas pjovimo auksicirpjovimanasumorysys,esanttrimsakumulati-riams.

Pjovimo salygos

Labai reta, sausa zoIe

Pjovimo naumas

Akumulatorius su 2,0 Ah iki 250 m

Akumulatorius su 4,0 Ah iki 500 m

Akumulatorius su 6,0 Ah iki 750 m

Norint pailginti veikimo trukme, autorizuotame Bosch sodo prieziuros jrankiu aptarnavimo skyriuje galima jsigyti papildomag akumulatoriiy.

Trikciug nustatymas

Simptomas Galima priežastis Šalinimas
Variklis neužsiveda Pažeisti vidinai sodo priežiūros jrankio laidai Kreipkitës j Bosch kclientu aptarnavimo skyriu
	Išsikroves akumulatorius Jkraukite akumulatoriu
	Akumulatorius per šaltas/per karstas Palaukite, kol akumulatorius jsils/atvës
	Žolë per aukësta Didžiausias leidžiamas pjaunamos Žolës aukëstis, nustacius didžiausia pjovmu aukëstj, yra 30 cm
	Jsjungë variklio apsauginis jtaisas Palaukite, kol variklis atvës, ir nustatykite didesnj pjovmu aukëstj
	Elektrinës grandinës pertraukiklis (raktas) ne- tinkamai arba nevisëskai jstatyta	Tinkamai jstatykite
Sodo priežiūros jrankis veikia su pertrúkiais	Pažeisti vidinai sodo priežiūros jrankio laidai Kreipkitës j Bosch kclientu aptarnavimo skyriu
	Jsjungë variklio apsauginis jtaisas Palaukite, kol variklis atvës ir nustatykite didesnj pjovmu aukëstj
Sodo priežiūros jrankis vejna nupjauna nelygiair/arba variklis sunkiai veikia	Per mažas pjovmo aukëstis Nustatykite didesnj pjovmo aukëstj
	Atšipës peilis	Pakeiskite peilj (žr. pav. K)
	Gali būti užstrigimas Išjunkite sodo priežiūros jrankj ir ištraukite elekt- rīnës grandinës pertraukiklj (rakta) Patikrinkite sodo priežiūros jrankio apatine puse ir priereikus pašalinkite užstrigima (visada mūvë- kite sodininko pirštinémis)
	Atvirksčiai sumontuotas peilis Tinkamai sumontuokite peilj
Sodo priežiūros jrankj jungus, nesisuka pjovi-mo peilis	Peilj blokujožolë Išjunkite sodo priežiūros jrankj ir ištraukite elekt- rīnës grandinës pertraukiklj (rakta) Pašalinkite kamëtj (visada mūvëkite sodininko pi- rštinémis)
	Atsilaisvinusi peilio verzlè arba varžtas Užveržkite peilio verzlè arba varžta (27 Nm)
Labai stipri vibracija irdidelis triukšmas	Atsilaisvinusi peilio verzlè arba varžtas Užveržkite peilio verzlè arba varžta (27 Nm)
	Pažeistas peilis	Pakeiskite peilj (žr. pav. K)

Akumulatorius ir kroviklis

Pozymiai Galima priežastis Šalinimas

Mirksi kroviklio raudonas akumulatoriauskrovimo indicatoriusIkrovimo procesas negalimas	Akumulatorius nejstatytas (arba jstatytes n-etinkamai)	Tinkamai jstatykite akumulatoriuy j kroviklj
	Nešvarūs akumulatoriaus kontaktai Nuvalykite akumulatoriaus kontaktus (pvz., keliskartus paeiliui jstatykite ir išimkite akumuliatoriy), jei reikia, akumulatoriuy pakeiskite
	Pažeistas akumulatorius Akumulatoriuy pakeiskite
Nešviečica kroviklio akumulatoriaus krovimoindikatorialiai	Nejkištas (ar netinkamai jkištas) kroviklio kištukas	Kištukay tinkamai (iki galo) jstatykite j kištukinj liz-da
	Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite maitinimo jtampa, jei reikia, delkroviklio patikrinimo kreipkitës j autorizuotas Bosch elektriniuy jrankiu remonto dirbtuves

Kad akumulatorius buty optimaliai naudojamas, laikykites siu reikalavimu ir nurodymu:

• Saugokite akumulatoriui nuo dregmës ir vandens.
• Sodo prieziuros jrankj laikykite nuo -20^ ik 50^ temperaturoje. Pyz., vasara nepalikite akumulatoriaus auto-mobilyje.
  -Akumulatoriiy laiky kite ne sodo prieziuros jrankyje, o isimta atskirai.
  Tiesiogai sviceciant saulei, akumulatoriaus sodoprieziu-ros jrankyje nepalikite.
• Optimali akumuliatoriaus sandeliavimo temperatura yra 5 °C.
  -Akumulatoriaus ventiliacines angas valykite minkstu,svariu ir sausu teptuku.

Jei veikimo laikas po jkrovimo pastebimai sutrumpeja, vadinasi akumulatorius susidévejo ir jj reikia pakeisti.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

leskodami informacijos ir uzsakydami atsargines dalis bu-tinai nurodykite 10-zenklj gaminio numerj, esant firminije lenteleje.

Lietuva

Bosch jrankiy servias

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

Transportavimas

Kartu pateikiamu liicj ojnu akumulatoriuy gabenimui taikomos pavojingku kroviniy gabenima reglamentuojanciy jstatmy nuostatos. Naudotojui akumulatoriuy gabenti kelais leidziami be jokiuy apribojmu.

Jei siunciant pasitelkiami tretieji asmenys (pvz., oro transporte, ekspedijavimo jmoné), butina atsizvelgtj pakuoteir zenklinimui taikomus ypatingus reikalavimus. Butina, kad rengiant siunta dalyvauty pavojingu kroviniu gabenimo specialistas.

Siyskite tik tokius akumulatorius, kuriu nepaazeistas korpusas. Apkliuokite kontaktus ir supakuokite akumulatori taip, kadjis pakuoteje nejudety. Taip pat prasome lakytis ir nacioniniuy teises aktu.

Salinimas

Sodo prieziuros jrankis, akumulatoriai, papidoma jranga ir pakuotes turi buti ekologiskaiutilizuojami.

Sodo prieziros jrankiy, akumulatoriy bei baterijn nemeskite j buitiniy atlieky konteinerius!

Tik ES šalims:

Pagal Europos direktyva 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai jrankiai ir, pagal Europos direktyva 2006/66/EB, pazeisti ir išeikvoti akumulatorialiai bei baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.

Akumulatoriali ir baterijos

Licio jonu:

Praśome laikytis skyriuju Transportavimas pateiktu nuorodu.

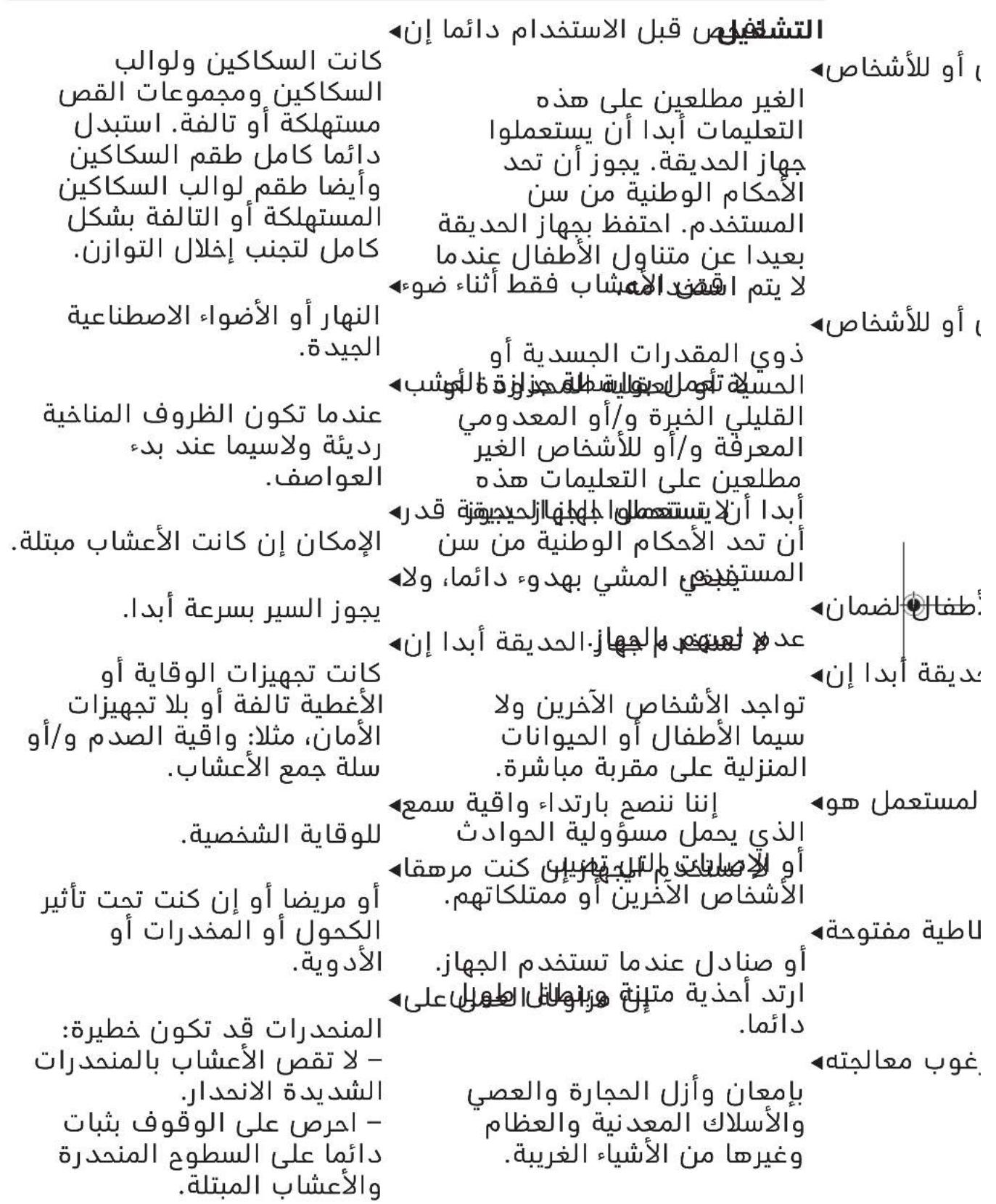

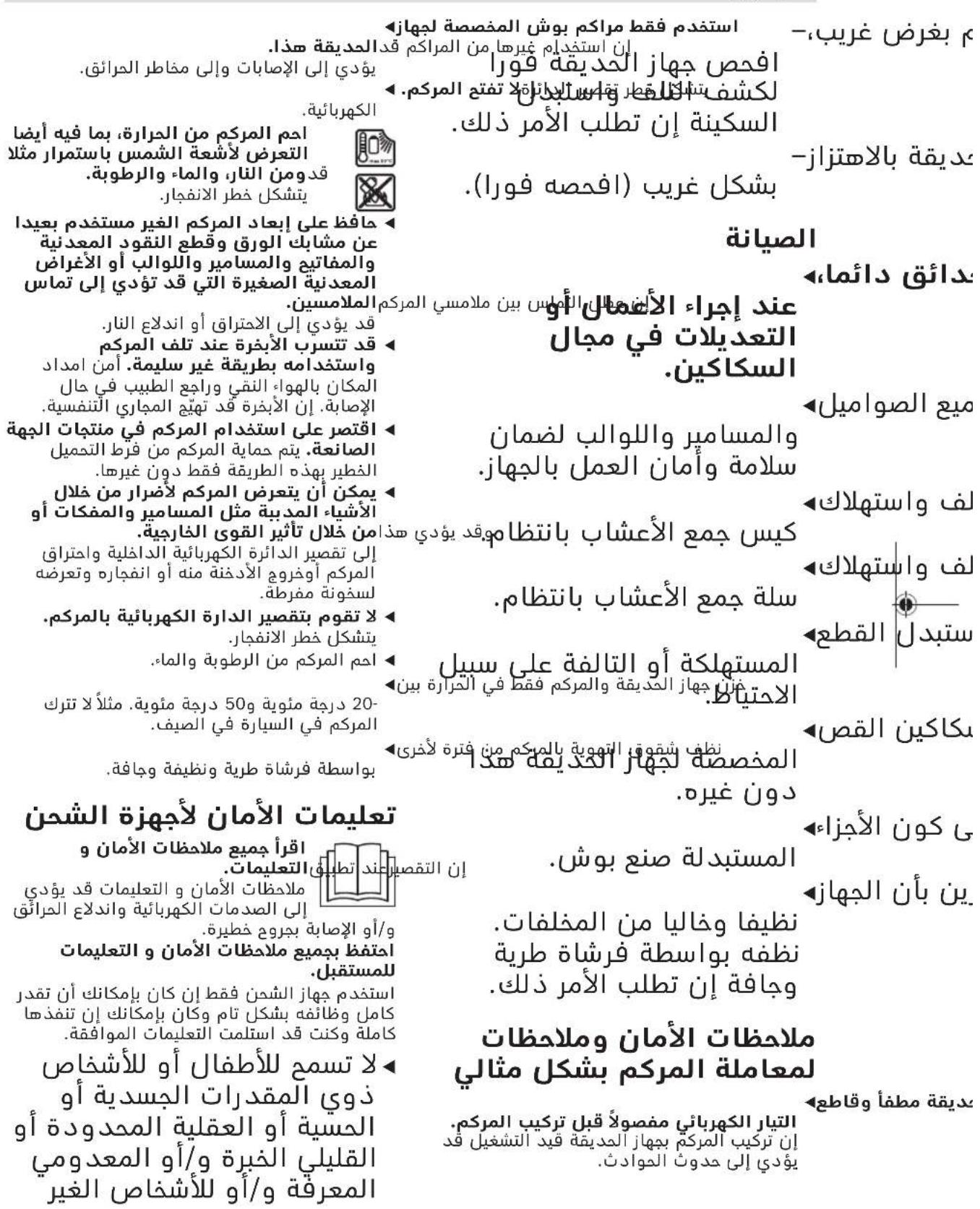

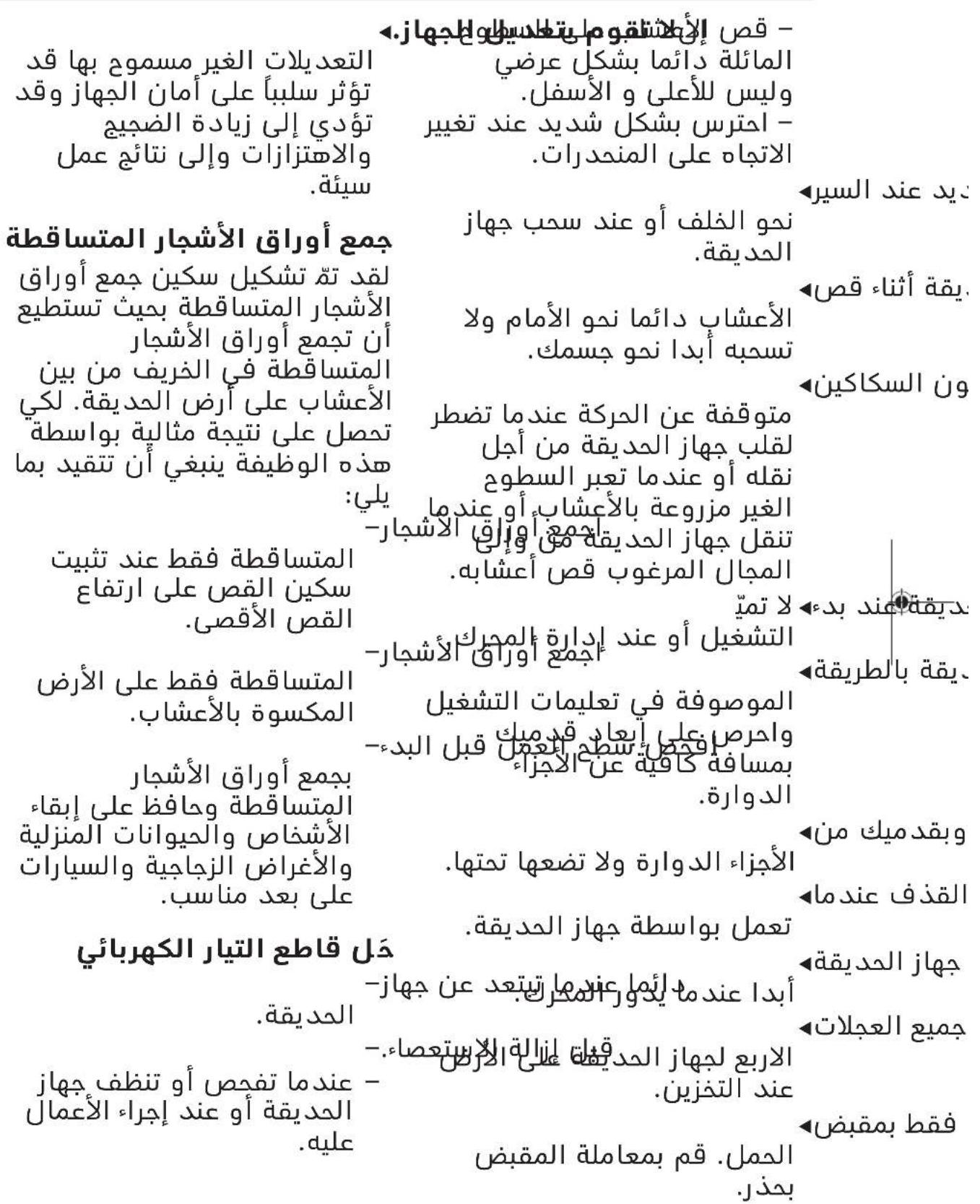

gag g u 1 j

Jc aai jj

JolS Js

JSLswIg.1qwalj

dai jlgab lglg

.1U|Lg

LJgJUosuW2
aJxg JboXl Ugb

.

U

.

aoo 1

JnJlqPd

.

Jlqj q Jd

.1oI Ug

bsaio 8

a a 10gj g

.aaJlq

J 11

dai jolp

p 10

aagaiuulgagg

Jlai Jgag.du JJjIg

LJjiaJg aagolllulg

JUo U. jIJI J

UjIg |JglJl sawl

uJUgJg

pIg pIg

Sj jIqJl pI saiw SiC.

UulgJgagpO

gag aJjiaIg aagai

.

Joo

aI I aI I 1j!d

pIaaI Ic wj. JsoI

Uc9 pIaawxI Jolic

jLJU JIJI

J

Jn b

J 1

aJlge jgoj

.dolcbabdo

山

.0

duI psc Uc uol

JgJn

pIwJU

.0JUJI JI

a glu o 1c bgl a:

jll jc ssaiol

山

uol:wj

.ogJgJU JSLswJU

wJal.0la JSLswll

.1g p 1

Jg aai jie

山

g bui jlacl d

jLgJjw ciS gI cbiill

Jg JgJgJgJd

.

Aoo Jc

347

348
