AdvancedRotak 36890 - Tosaerba BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaerba senza filo
Marca	Bosch
Modello	AdvancedRotak 36890
Larghezza di taglio	46 cm
Altezza di taglio	25 - 80 mm (regolabile, 7 posizioni)
Volume del sacco di raccolta	50 litri
Tipo di batteria	Ioni di litio 36 V
Capacità della batteria	6,0 Ah
Autonomia (batteria 6,0 Ah)	Fino a 750 m² (erba fine e asciutta)
Tempo di carica (batteria 6,0 Ah)	Circa 185 min
Caricatore	AL 3620 CV / AL 36V-20 (2,0 A)
Peso	17,5 kg (secondo EPTA 01:2014)
Livello di pressione acustica	73 dB(A)
Livello di potenza acustica	87 dB(A)
Vibrazioni (valore totale)	< 2,5 m/s²
Funzione di raccolta foglie	Sì (lama speciale)
Impugnatura pieghevole	Sì (stoccaggio verticale)
Indicatore di riempimento del sacco	Sì
Regolazione centrale dell'altezza di taglio	Sì
Protezione contro i sovraccarichi	Sì (interruttore automatico elettronico)
Temperatura di stoccaggio	Da -20 °C a +50 °C

Domande frequenti - AdvancedRotak 36890 BOSCH

Come avviare il tagliaerba AdvancedRotak 36890?

Per avviare, inserire completamente la batteria, quindi premere l'interruttore di sezionamento e premere l'interruttore On/Off. Mantenere la pressione durante il taglio. Per fermare, rilasciare l'interruttore.

Come regolare l'altezza di taglio?

Utilizzare la leva centrale di regolazione dell'altezza. Girarla per selezionare una delle 7 posizioni, da 25 mm (erba molto corta) a 80 mm (erba alta). Farlo sempre a motore spento.

Qual è l'autonomia della batteria?

L'autonomia dipende dall'erba e dall'altezza di taglio. Con una batteria da 6,0 Ah, è possibile tagliare fino a 750 m² di erba fine e asciutta. Tagliare più spesso e a un'altezza più alta per ottimizzare l'autonomia.

Come pulire il tagliaerba?

Prima di qualsiasi pulizia, rimuovere la batteria e il sacco. Pulire il carter e le lame con una spazzola morbida e asciutta. Non utilizzare mai un pulitore ad alta pressione né acqua. Pulire regolarmente le aperture di ventilazione della batteria.

Come utilizzare la funzione di raccolta foglie?

La lama è progettata per raccogliere le foglie. Impostare l'altezza di taglio massima (80 mm) e tagliare solo sul prato. Ispezionare l'area per evitare oggetti duri. Il sacco di raccolta raccoglie le foglie.

Come riporre il tagliaerba?

L'impugnatura si ripiega per un riporre salvaspazio. Assicurarsi che la batteria sia rimossa e conservata separatamente a una temperatura tra -20°C e 50°C. Conservare il tagliaerba in un luogo asciutto, al riparo dal gelo.

Quando è necessario sostituire le lame?

Sostituire le lame se sono smussate o danneggiate. Utilizzare solo lame originali Bosch. Indossare guanti durante la sostituzione. Serrare il dado a 27 Nm.

Cosa fare se il motore non si avvia?

Verificare che la batteria sia carica e ben inserita. Assicurarsi che l'interruttore di sezionamento sia attivato. Se la batteria è troppo calda o troppo fredda, lasciarla tornare a temperatura ambiente. Se il problema persiste, contattare il servizio assistenza Bosch.

Come conservare la batteria?

Conservare la batteria separatamente dal tagliaerba, in un luogo asciutto, al riparo dal sole e da temperature estreme (idealmente 5°C). Non lasciare la batteria nel tagliaerba al sole. Caricarla a circa il 30-50% prima di una conservazione prolungata.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito Bosch (www.bosch-pt.fr) nel negozio online. È possibile ordinare anche per telefono o e-mail tramite il servizio clienti. Indicare il numero articolo a dieci cifre del tagliaerba.

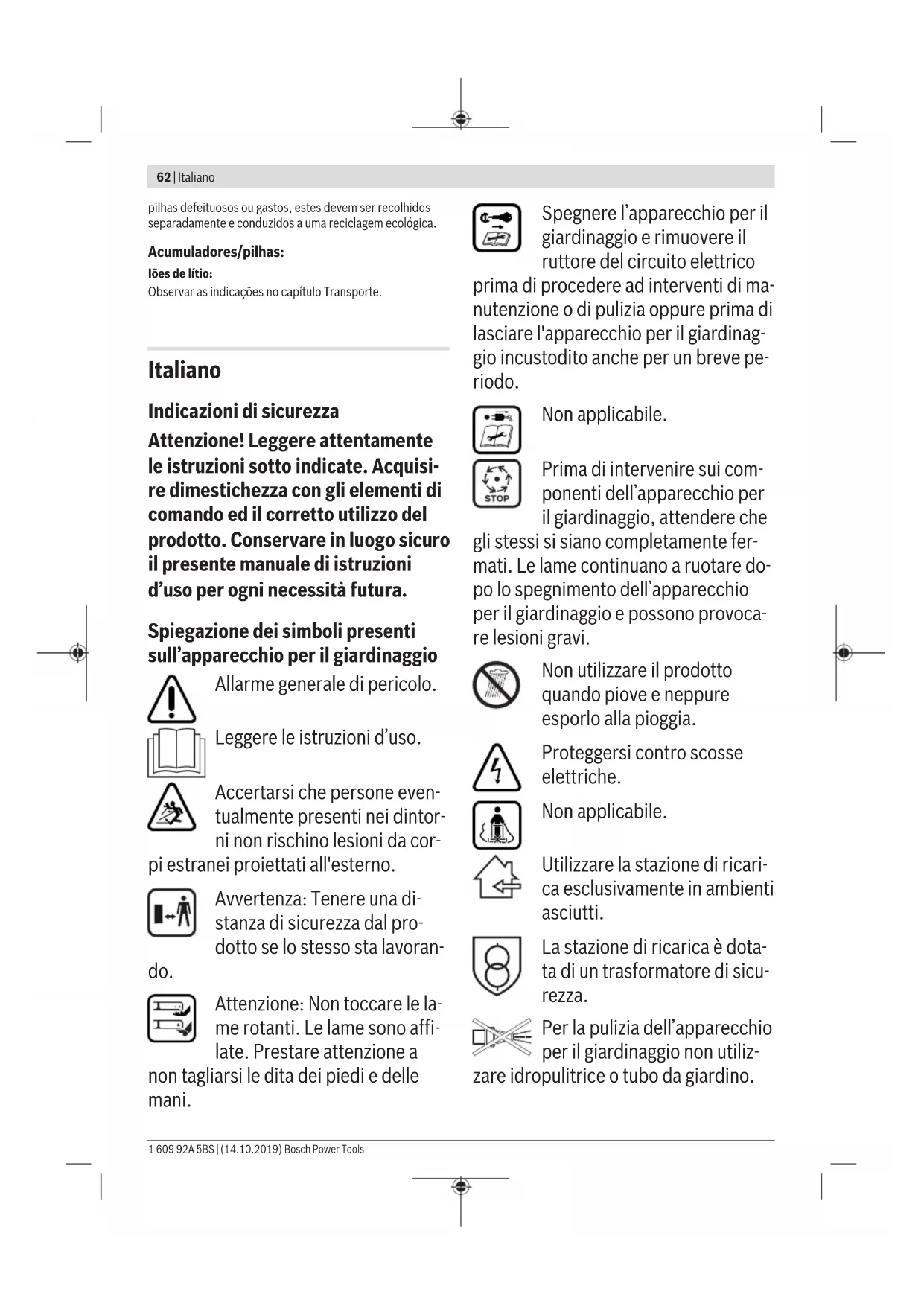

MANUALE UTENTE AdvancedRotak 36890 BOSCH

Indicazioni di sicurezza

Attenzione! Leggere attendamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di lavoro ed il corretto utilizzato del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.

Spiegazione dei symboli presenti sull'apparecchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d'uso.

Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cornei proietti all'esterno.

Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran

do.

Attenzione: Non toccare le la- me rotanti. Le lame sono affi- late. Prestare attenzione a

non tagliarsi le dita dei piedi e delle mani.

Spagnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico

prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustoditoanche per un breve periodo.

Non applicable.

Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che

gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.

Nonutilizzareil prodotto
quando pioveeneppure
esperlo alla pioggia.

Proteggersi contro scosse elettriche.

Non applicable.

Utilizzare la stazione di ricarica esclusivamente in ambienti asciutti.

La stazione di ricarica è dotata di un trasformatore di sicurezza.

Per la pulizia dell'apparecchio per il giardinaggio non utilizzopulitrice o tubo da giardino.

Controllare accuratamente l'area in cui deve essere impiegato l'apparecchio per il

giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici posso sono essere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiogo dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.

Impiego

Non permettere a bambini oppure a persona che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'etal dell'operaore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini.
Non permettere in nessun caso l'uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi espertienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'ètà dell'operatore.

I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi no con il prodotto.
Non utilizzato mai l'apparecchio per il giardinaggio quando nelle immed- diate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'opercatore è responsable degli inci denti o dei rischi in cui possono incorrere le altre persone o le loro proprieta.
Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.
- Ispezionare accuratamente la superficie da lavorare ed avee cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.
Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostuire sempre laserie completa.
Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
Concattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvincindo, non lavorare con il tosaerba.

Se possibile, evitare di utilizzato l'apparecchio per il giardinaggio sull'erba bagnata.
Camminare sempre e non correre mai.
- Mai utilizzare l'apparecchio per il giardinaggio con dispositivi di protezione e copertura difettosi oppurezza dispositivi di sicurezza, come per esempio deflettore protettivo e/ o cestello raccoglierba.
Si consiglia di indossare una protezione per l'udito per la propria protezione.
Non utilizzato il prodotto in caso di stanchezza o di malattia oppure sotto l'effetto di bevande alcoliche, droghe o medicinali.
La tosatura dell'erba sulle scarpate.
puo essere pericolosa:

• Non tosare l'erba su pendenzeccessivamente ripide.

-In caso di superfici con una certa pendenza oppure in caso di erbaagna,attenzione a non scivolare.

-In caso di superfici con una certa pendenza,tosare l'erba trasversalmente e non procedere mai in senso perpendicularare alla pendenza.

• Porre estrema cautela nell'invertire direzione sulle pendenze.

Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
- Durante la tosatura dell'erba avecura di spingere l'apparecchio per ilgiardinaggio sempre in avanti e di

non tirarlo mai in direzione del proprio corpo.

Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono atraversare superfici prive di erba e quando si trasporta lo stesso alla/dall'area da tosare.
- Durante l'opération di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio.
Accendere l'apparecchio per il giardinaggio come descripto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
Non mettere le mani ed i piedi vicino o除去le parti rotanti.
Lavorando con l'apparecchio per il giardinaggio Maintainere sempre una certa distance alla zona di espulsione.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote.
- Sollevare l'apparecchio per il giardinaggio afferrandolo escludivamente per l'impugnatura. Trattare con attenzione l'impugnatura.
Non effettuare alcuna modifica all'apparecchio. Modifiche illecite

posso n o pregiudicare la sicurezza dell'apparecchio, provocare un aumento della rumorosità e delle vibrazioni e causare cattive prestazioni.

Raccolta foglie

La lama raccolta foglie è modellata in quello modo affinché possa raccogliere foglie autunnali dal prato. Affinché esta funzione ottenga un risultato ottimale è necessario osservare quando segue:

Raccogliere le foglie esclusivamente ad altezza di taglio massima.
Raccogliere le foglie escludivamente sul vosto prato.
- Prima della raccolta foglie ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.

Rimozione del ruttore del circuito elettrico

-Ogniqualvolta si lascia l'apparecchio per il giardinaggio incustodito.
- Prima dell'eliminazione di bloccaggi.
- Prima di effettuare controli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
- In seguito ad unacollisione con corpi estranei; controllare immeditamente l'apparecchio per il giardinaggio in merito a danneggia-menti e, se necessario, sostuire la lama.

• Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).

Manutenzione

• Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
  Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto.
• Controllare regolarmente il sacco di raccoglierba in merito ad usura e danni.
• Controllare regolarmente il cestello raccoglierba in merito ad usura e danni.
• Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate.
  Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio.
  Accertarsi che le parti di ricambio da sostituire provengano da Bosch.
  Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.

Indicazioni di sicurezza eindicazioni per l'uso ottimale della batteria ricaricabile

Assicurarsi che l'apparecchio per il giardinaggio si spento e il ruttore del circuito elettrico rimioso prima di inseire la batteria ricaricabile. L'insertimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso cui potà causare incidenti.

Utilizzare esclusivamente batterie ricaricabili Bosch previste per lo什麽 apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quelle consigliate potr a comportare il pericololo di lesions e d'incipio.
Non aprie la batteria. Vi e rischio di cortocircuito.

Proteggere la batteria ricaricabile dal calorie (ad. es. anche dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolodi esplosione.

Non avvincare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili cui provocare bruciature oppure lo sviluppo di incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile sono fuoriuscire vapori. Ae- rare l'area e, in caso di disturbi, consultare un medico. I vapori sono irritare le vie respiratore.
Utilizzato la batteria solo per prodotti del produttore. Soltanto in quello modo la batteria verrà protetta da pericolosi sovraccarichi.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiari, emettere fumo, esplodere o surriscaldarsi.
Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolodi di esplosione!
Proteggere la batteria ricaricabile da umidita ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile escludivamente nel Campo di temperatura tra -20°C e 50°C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Indicazioni di sicurezza per stazioni di ricarica

Leggere tutte leindicazioni di sicurezza e le instruzioni operative. La mancata osservanza delleistruzioni edelleavertenze sullasicurezzacouldesserecausadi scosseelettriche,in

cendi e/o lesionsi digrave entita.

Conservare tutte le avventenze di sicurezza e le istruzioni operative per agli esigenza futura.

Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate alla limitazioni oppure sono state mantenate le relative istruzioni.

Non permettere in nessun caso l'uso della stazione di ricarica a bambini,

persona con capacité fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.

Sorvegliare i bambini. In quello modo viene assicurato che i bambini non giochino con la stazione di ricarica.
Ricaricare escludivamente batterie ricaricabiliagliioni di litio Bosch a partire da un'autonomia di 2,0Ah (a partire da 10 elementi della batteria ricaricabile).La tensione della batteria ricaricabile devesessere adatta alla tensione di ricarica batteria della stazione di ricarica.Non effettuare la ricarica su batterie non ricaricabili. In caso contrario,sussiste pericolodi incendio ed esplosione.

Custodire la stazione di ricarica al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.

Mantenere pulito il caricabatteria. La presenza di sporco cui poto causare folgorazioni.
Prima di ogni utilizzato, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzato il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzato solamente parti di ricambio originali. La presenza di anni in caricabatterie, cavi o connettori aumento il rischio di folgorazione.
Non utilizzato il caricabatteria su superfici lavoramente infiammabili (ad es. carta, prodotti tessili ecc.), ne in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funzionare più correttamente.
Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interrottore di sicurezza per correnti di guasto

con una corrente d'intervento max. di 30mA . Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.

Simboli

I significi seguenti sono importanti per lagettura e la comprenzione delle istruzioni d'uso. Memorizzare i significi ed il loro significato. Un interpretazione corretta dei significi contribuisce ad utilizzato meglio ed in modo più sicuro il prodotto.

Simbolo Significato

Direzione di movimento

Direzione di reazione

Mettere i guanti di protezione

Peso

Simbolo Significato
I	Accensione
O	Spegnimento
✓	Operazione permessa
X	Operazione vietata
CLICK	Rumore percettibile
	Accessori/parti di ricambio

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.

L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.

L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.

Dati tecnici

Tosaerba AdvancedRotak		AdvancedRotak		AdvancedRotak
		36-650	36-660	36-690	36-750
Codice prodotto		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Tensione nomi-nale	V 36 36 36 36
Larghezza della scatola della la-ma	cm 42 42 42 46
Altezza di taglio mm 25 - 80 25 - 80 25 - 80 25 - 80
Volume, sacco raccoglierba	I 50 50 50 50
Peso in funzione della EPTA-Pro-cEDURE 01:2014	kg 17,5 16,5 17,5 17,5
Numero di serié Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
- Durante la ri-carica	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- durante il fun-zionamento	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- durante il ma-gazzinaggio	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteria ricari-cabile	Ioni di litio Ioni di litio Ioni di litio Ioni di litio
Tensione nomi-nale	V 36 36 36 36

68 Italiano

Tosaerba AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Codice prodotto/autonomia
-2607 336913/1607 A3502V	Ah - 2 x 2,0 --
-2607 336915/2607 337047	Ah 4,0 - 4,0 4,0
-1607 A35058	Ah -- --
Numero degli elementi della batteria ricaricabile
-2607 336913/1607 A3502V		-10 --
-2607 336915/2607 337047		20 - 20 20
-1607 A35058		-- --

Tutti i valori indicati nelle presenti istruzioni sono statis misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare.

Tosaerba Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Codice prodotto		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Tensione nominale V 36 36 36 36
Larghezza della scatola della lama	cm 46 46 42 46
Altezza di taglio mm 25 - 80 25 - 80 25 - 80
Volume, sacco raccoglierba	150 50 50 50
Peso in funzione della EP-TA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Numero di seriée Vedi targhetta del tipo sull'apparecchio per il giardinaggio
Temperatura ambiente consentita
- Durante la ricarica °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- durante il funzionamento	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- durante il magazzinagio	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteria ricaricabile		Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio
Tensione nominale V 36 36 36 36
Codice prodotto/autonomia
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0

Italiano 69

Tosaerba Advanced
	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
-1607 A35 058 Ah 6,0 6,0 --
Numero degli elementi della batteria ricaricabile
-2607 336 913/1607 A35 02V	-	-	-	-
-2607 336 915/2607 337 047	-	-20 20
-1607 A35 058 20 20 --

Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiegao al di sotto o pari a 2000 metri sopra al livello del mare.

Stazione di ricarica AL 3620 CV AL 36V-20

Codice prodotto EU 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Corrente di carica A 2,0 2,0
Tempo di ricarica (a batteria scarica)
- Batteria ricaricabile con 2,0 Ah min 65 65
- Batteria ricaricabile con 4,0 Ah min 125 125
- Batteria ricaricabile con 6,0 Ah min 185 185
Peso in funzione della EPTA-Procedure01:2014	kg 0,55 0,55
Classe di sicurezza		☐/II ☐/II

Informazioni sulla rumorosità e sulle vibrazioni

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Valori di emissione acustica rilevati conformmente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

- Livello di pressio ne acustica	dB(A)	73	73	73	73
- Livello di potenza sonora	dB(A)	87	87	87	87
- Incertezza della misura K	dB	= 2,5		= 2,5	= 2,5		= 2,5

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformen- te alla EN 60335-2-77

- Valore di emissio-ne dell'oscillazio-ne \( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5	< 2,5
-Incertezza della misura K	\( m/s^2 \)	=1,5 =1,5	=1,5 =1,5

70 Italiano

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Valori di emissione acustica rilevati conformmente a EN 60335-2-77

Il livello di rumore stimato A dell'apparecchio ammonta normalmente:

- Livello di pressio-ne acustica	dB(A)	73 73 73 73
- Livello di potenza sonora	dB(A)	87 87 87 87
- Incertezza della misura K	dB	=2,5=2,5=2,5=2,5

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformen-
te alla EN 60335-2-77

- Valore di emissio-ne dell'oscillazio-ne \( a_h \)	\( m/s^2 \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
-Incertezza della misura K	\( m/s^2 \)	\( =1,5=1,5=1,5=1,5 \)

Montaggio ed uso

Scopo dell'operazione Figura Pagina
Volume di fornituraA)	A 366
Aprire l'impugnatura	B 367
Regolazione dell'altezza di lavoro
Insetimento/rimozione del cestello rac-coglierba	C 368
Regolazione dell'altezza di taglio D 369
Applicazione della batteria ricaricabile E 369
Funzionamento	F 370
- Inserimento del ruttore del circuito elettrico
- Accensione
- Tosatura dell'erba
- Spegnimento
- Rimozione del ruttore del circuito elettrico
Rimozione della batteria ricaricabile G 371
Indicazione operativa "tagliare l'erba" H 371
Indicatore del livello di riempimento ce-stello raccoglierba vuoto/piano	I 372
Ripiegare l'impugnatura J 373
Manutenzione della lava/cambio della lava	K 374
Selezione accessori L 374

A) L'accessorio illustrato oppure descritto non è compreso nel volume di forniturà standard. L'accessorio completo è contentudo nel loro programma accessori.

Messa in funzione

Per la Vostra sicurezza

Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico e togliere la batteria ricaricabile prima di effettuare interven-ti di manutenzione o di pulizia. Lo stesso vale se il cavo dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secon di loro spegnimento dell'apparecchio per il giardinaggio.
Attenzione: Non toccare la lama di taglio rotante.

Ricarica della batteria

La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel Campo di temperatura tra 0^ e 35^ . In quello modo viene ottenuta un'elevata durata della batteria ricaricabile.

Note: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completeness la batteria ricaricabile nella stazione di ricarica.

La batteria ricaricabile agli ioni di litio cui sono essere ricaricata in qualsiasi momento sono za ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta alla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, l'apparecchio viene spentotramite un interrottore automatico: L'apparecchio per il giardinaggio non funzione più.

Dopo lo spegnimento automatico dell'apparecchio, non premere ulteriamente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

Attenersi alle indicazioni per lo smaltimento della batteria ricaricabile.

Inserimento/rimozione della batteria ricaricabile

Note: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possible il danneggiamento dell'apparecchio.

Inserire la batteria carica. Assicurarsi che la batteria ricaricabile sua insertita complemente.

Per la rimozione della batteria ricaricabile dall'apparecchio premere il tasto di sbloccaggio batteria ricaricabile e togliere la batteria.

Operazione di ricarica

L'opération di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.

Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale.

In quello modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completenesse carica.

Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)

Operazione di ricarica rapida

L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.

Elemento indicatoro sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.

Nota: L'operazione di ricarica rapida è possibile esclusamente se la temperatura della batteria ricaricabile si trovare nel Campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".

Batteria caricata

La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene

emesso un segnale acustico che segnala che la batteria è sta- ta ricaricata completeness.

Una volta terminata l'opération, la batteria ricaricabile vu o.
essere estratta ed e pronta per I'uso immediato.

Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nel

la presa di corrente e che la stazione di ricarica è pronta per l'uso.

Temperatura della batteria ricaricabile inferiore a 0^ oppure superiore a 45^

La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trov al di fuori del Campo di temperatura di carica

ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il Campo di temperatura amissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.

Se la temperatura della batteria ricaricabile si trovava al di fuori del Campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.

Operazione di ricarica impossibile

Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessaiene segnalata tramite lampeggio dell'indicatore LED

rosso.

L'opération di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuzione dei guasti").

Istruzioni per la ricarica

In caso di ciclì di ricarica continui oppure in caso di operazioni di ricarica successivi perché interruzione, la stazione di ricarica siouldo riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e devese sostituita.

Attenersi alle indicazioni per lo smaltimento.

Raffreddamento della batteria ricaricabile (Active Air Cooling)

Ilsystemadiventilazioneintegrato nelsstazione di ricarica controla latemperatura della batteria inserta.Selatemperatura della batteria ricaricabile supera i 30^ la batteria ricaricabile viene raffreddata ad una temperatura di ricarica ottimaletramiteunventilatore.Quando ilventilatoree accesso sisiunteunrumorecaratteristico.

Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel Campo di temperatura ottimale o che il ventilatore è difettioso. In quello caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.

Indicazioni operative

Indicatore dello stato di carica della batteria ricaricabile

La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricaricabile stessa. L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.

72 Italiano

Azionare il tasto per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopo ca. 5 secondi l'indicatore dello stato di carica si spegne automaticamente.

Lo stato di carica più essere controllatoanche a batteria ricaricabile estratta.

Indicatore LED Autonomia batteria ricari-cabile
Luce continua 3 LED verdi ≥ 2/3
Luce continua 2 LED verdi ≥ 1/3
Luce continua 1 LED verde ≤ 1/3
Luce lampeggiante 1 LED	Riserva
verde

Se, après l'azionamento del tasto, non si illumina alcun LED significa che la batteria ricaricabile è difettosa è delve essere sostituita.

Per motivi di sicurezza il controllo dello stato di carica cui avvenire solo ad apparecchio per il giardinaggio fermo. Durante l'opération di ricarica i tre LED verdi sono illuminati uno più l'altre e si spengono brevamente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completeness, i tre LED verdi si spengono di nuovo.

Indicatore della batteria ricaricabile per controlo della temperature

Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserta) non è nel Campo di temperatura ottimale. In quello caso l'apparecchio per il giardinaggio non funziona oppure non funzione alla potenza massima.

Controllo della temperatura della batteria ricaricabile

Il LED rosso lampeggia premendo il tasto oppure l'interrutto di avvio/arresto (in caso di batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del Campo di temperatura di funzionamento ammissibile.

In caso di una temperatura superiore a 70^ la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un Campo di temperatura d'esercizio amissibile.

Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio

Il LED rosso è illuminato permanenteamente premendo l'interrettutti di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5 °C oppure superiore a 75 °C.

In caso di una temperatura superiore a 90^ l'electronica dell'apprecchio per il giardinaggio si disinserisce fina a quando la stessa è di nuovo in un Campo di temperatura d'esercizio ammissibile.

Potenza di taglio (durata della batteria ricaricabile)

La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, alla lunghezza dell'erba e dall'altezza di taglio.

Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripetutamente, si riduceanche in quosto caso la potenza di taglio (durata della batteria ricaricabile).

Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.

L'esempio riportato di seguito illustra la corrisazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.

Condizioni di taglio

Erba molto rada, asciutta

Potenza di taglio
Batteria ricaricabile con 2,0 Ah	fino a 250 m²
Batteria ricaricabile con 4,0 Ah	fino a 500 m²
Batteria ricaricabile con 6,0 Ah	fino a 750 m²

Per prolongare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.

Individuzione dei guasti e rimedi

Problema Possibili cause Rimedi

Il motore non funziona Cablaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
Batteria scarica Ricaricare la batteria
Batteria troppo fredda/troppo calda Lasciare riscaldare/raffreddare la batteria

Italiano 73

Problema Possibili cause Rimedi

	Erba troppo lunga L'altezza massima dell'erba permessa è di 30 cm con la regolazione massima dell'altezza di taglio
	La protezione del motore è scattata Lasciare raffreddare il motore e regolare un'altez-za di taglio magiore
	Ruttore del circuito elettrico è stato inserto non correttamente/non completeness	Inserire correttamente
L'apparecchio per il giardinaggio funziona con interruzioni	Cablaggio interno dell'apparecchio per il giardinaggio difettoso	Rivolgersi ad un Servizio Assistenza Clienti Bosch
	La protezione del motore è scattata Lasciare raffreddare il motore e regolare un'altez-za di taglio magiore
L'apparecchio per il giardinaggio lascia traccé di taglio irregolari e/o il motore lavora con dificoltà	Altezza di taglio troppo bassa Regolare una magiore altezza di taglio
	Lama penza filo	Sostituire la lama (vedi figura K)
	Possibile ostruzioni Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico
	Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'osstruzione (mettere sempre quanti da giardino)
	Lama montata in posizione errata Montare la lama nella posizione corretta
La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio	Lama bloccata da erba Spagnere l'apparecchio per il giardinaggio e ri-muovere il ruttore del circuito elettrico Eliminare l'osstruzione (mettere sempre quanti da giardino)
	Dado/vite della lama allentato/allentata Serrare saldamente dato/vite della lama (27 Nm)
Vibrazioni/rumoriccessivi	Dado/vite della lama allentato/allentata Serrare saldamente dato/vite della lama (27 Nm)
	Lama danneggiata	Sostituire la lama (vedi figura K)

Batteria ricaricabile e stazione di ricarica

Problema Possibili cause Rimedi

L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricarica Operazione di ricarica impossibile	Batteria ricaricabile non inserita (correctamente)	Inserire correttamente la batteria nella stazione di ricarica
	Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed extraendo più volte la batteria, se necessario sostituire la batteria
	Batteria ricaricabile difettosa Sostituire la batteria
Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica	Spina di rete della stazione di ricarica non inserita (correctamente)	Inserire la spina di rete (completamente) nella presa di corrente
	Presa di corrente, cavo di rete oppure stazione di ricarica difettosi	Controllare la tensione di rete e, eventually, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato

Manutenzione ed assistenza

Cura della batteria ricaricabile

Attenzione! Spagnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico, togliere la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.

Mettere sempre quanti da giardino maneggiando o lavorando nel settore delle lame taglienti.

Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:

• Proteggere la batteria ricaricabile da umidità ed acqua.
• Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile escludivamente nel Campo di temperatura tra -20°C e 50°C. Ad es. in estate non lasciare in auto la batteria ricaricabile.

74|Nederlandsl

• Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica.
  -In caso di irradianamento solare diretto non lasciare la batteria ricaricabile nell'apparecchio per il giardinaggio.
  -La temperatura ottimale per la conservazione della batteria ricaricabile è di 5^
• Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Un tempo di funzionamento notevolmente ridotto durante la ricarica indica che la batteria ricaricabile è consumata e devese sostituita.

Servizio di assistenza e consulenza technique

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetto di identificazione del prodotto.

Swizzera

Le batterie ricaricabiliagliioni di litiocontainute sono soggeteai requisiti di legge relativia merci pericolose.Le batterie ricaricabili possono essere trasportate su strada tramite l'utente sansa ulteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: transporte aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In quello caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Copire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersi sono alle eventuali prescrizionei integrative nazionali.

Smaltimento

piegabili.

Avviare ad un riciclaggio rispettoso dell'amiente apparentechi per il giardinaggio, batteriericaricabili, accessori ed imballaggi non più im

Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE le appara- recchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricariciabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Batterie ricaricabili/Batterie:

Ioni di litto:

Osservare le istruzioni riportate nel paragrafo Trasporto.

Nederlands

Folosi incarcatorul numai in spatii uscate.

Incarcatoruleste echipat cu un transformator desiguranta.
