AdvancedRotak 36890 - Mașină de tuns iarba BOSCH - Manual de utilizare gratuit

Tipul produsului	Mașină de tuns iarba fără fir
Marcă	Bosch
Model	AdvancedRotak 36890
Lățimea de tăiere	46 cm
Înălțimea de tăiere	25 - 80 mm (reglabilă, 7 poziții)
Volumul coșului de colectare	50 litri
Tipul bateriei	Lithium-ion 36 V
Capacitatea bateriei	6,0 Ah
Autonomie (baterie 6,0 Ah)	Până la 750 m² (iarbă fină și uscată)
Timp de încărcare (baterie 6,0 Ah)	Aproximativ 185 min
Încărcător	AL 3620 CV / AL 36V-20 (2,0 A)
Greutate	17,5 kg (conform EPTA 01:2014)
Nivel de presiune acustică	73 dB(A)
Nivel de putere acustică	87 dB(A)
Vibrații (valoare totală)	< 2,5 m/s²
Funcția de colectare a frunzelor	Da (lamă specială)
Mâner pliabil	Da (depozitare verticală)
Indicator de umplere a coșului	Da
Reglare centrală a înălțimii de tăiere	Da
Protecție împotriva suprasarcinilor	Da (întrerupător electronic)
Temperatură de depozitare	-20 °C până la +50 °C

Întrebări frecvente - AdvancedRotak 36890 BOSCH

Cum se pornește mașina de tuns iarba AdvancedRotak 36890 ?

Pentru a porni, introduceți complet bateria, apoi apăsați separatorul (întrerupătorul) și apăsați pe întrerupătorul Pornire/Oprire. Mențineți presiunea în timpul tunderii. Pentru a opri, eliberați întrerupătorul.

Cum se reglează înălțimea de tăiere ?

Utilizați maneta centrală de reglare a înălțimii. Rotiți-o pentru a selecta una dintre cele 7 poziții, de la 25 mm (iarbă foarte scurtă) la 80 mm (iarbă înaltă). Faceți acest lucru întotdeauna cu motorul oprit.

Care este autonomia bateriei ?

Autonomia depinde de iarbă și de înălțimea de tăiere. Cu o baterie de 6,0 Ah, puteți tunde până la 750 m² de iarbă fină și uscată. Tundeți mai des și la o înălțime mai mare pentru a optimiza autonomia.

Cum se curăță mașina de tuns iarba ?

Înainte de orice curățare, scoateți bateria și coșul. Curățați carcasa și lamele cu o perie moale și uscată. Nu utilizați niciodată un aparat de curățat cu presiune înaltă sau apă. Curățați regulat orificiile de ventilație ale bateriei.

Cum se utilizează funcția de colectare a frunzelor ?

Lama este concepută pentru a colecta frunzele. Reglați înălțimea maximă de tăiere (80 mm) și tundeți numai pe gazon. Inspectați zona pentru a evita obiectele dure. Coșul de colectare adună frunzele.

Cum se depozitează mașina de tuns iarba ?

Mânerul se pliază pentru o depozitare care economisește spațiu. Asigurați-vă că bateria este scoasă și depozitată separat la o temperatură între -20°C și 50°C. Depozitați mașina de tuns iarba uscată, ferită de îngheț.

Când trebuie înlocuite lamele ?

Înlocuiți lamele dacă sunt tocite sau deteriorate. Utilizați numai lame originale Bosch. Purtați mănuși la înlocuire. Strângeți piulița la 27 Nm.

Ce trebuie făcut dacă motorul nu pornește ?

Verificați dacă bateria este încărcată și bine introdusă. Asigurați-vă că separatorul este acționat. Dacă bateria este prea caldă sau prea rece, lăsați-o să revină la temperatura camerei. Dacă problema persistă, contactați serviciul de asistență Bosch.

Cum se depozitează bateria ?

Depozitați bateria separat de mașina de tuns iarba, într-un loc uscat, ferit de soare și de temperaturi extreme (ideal 5°C). Nu lăsați bateria în mașina de tuns iarba la soare. Încărcați-o la aproximativ 30-50% înainte de o depozitare prelungită.

Unde se găsesc piese de schimb ?

Piesele de schimb sunt disponibile pe site-ul Bosch (www.bosch-pt.ro), în magazinul online. Puteți comanda și prin telefon sau e-mail prin intermediul serviciului clienți. Indicați numărul de articol din zece cifre al mașinii dumneavoastră de tuns iarba.

MANUAL DE UTILIZARE AdvancedRotak 36890 BOSCH

Yno6eiEic aopaaieiac

Ppooox! AiaBaoTe npoeKtka Tc eonoevec obnyieC. Eoikewthetae ta oToixia xepioukai Tnv opoh xpion tou npoiovtoc. NapakaAoupe pfuaTe kaTic obnyiec xepiou ou yia kaOe meAiovTuKxpon.

Epnveia Tov ouuBoawv enavw oTo unxavna

YnOeIgN Kivduvou, yevika.

Aiaaote oAec tic odnyiec Xepioou.

PooeTe va unv Tpaumotouv ta anioov eupokoeva atopa ano

ekoevboviojeva eva omaTa.

PpoeiDooiOn: PovtiZeTe va iokoe navta o aopaa

Instruţiuni privind siguranta
Atentie! Citiţi cu grijă următoarele
instruţiuni. Familiarizăti-va cu
elementele de operareși utilizesa
reglementară a sculei electrice de
grădina. Păstrați la loc Sigur
instruţiunile de folosire în vederea
unei/utilizări ulterioare.

Explicarea symbolurilor de pe scula electrica de gradina

Indicatie generala de averizare a periculozitatai.

Citiţi instrucțiunile de folosire.

Aveṭi grijā ca persone
aflate in preajma sa nu fier
ranite de corpurile straine

arunate.

Avertisment: Menti o distanta sigura fata de scula electrica de gradina cat timpucreaza.

Atentie: Nu atingeti cuititele care se rotesc. Cutitele sunt ascutite. Avei gija sa nu va getele.

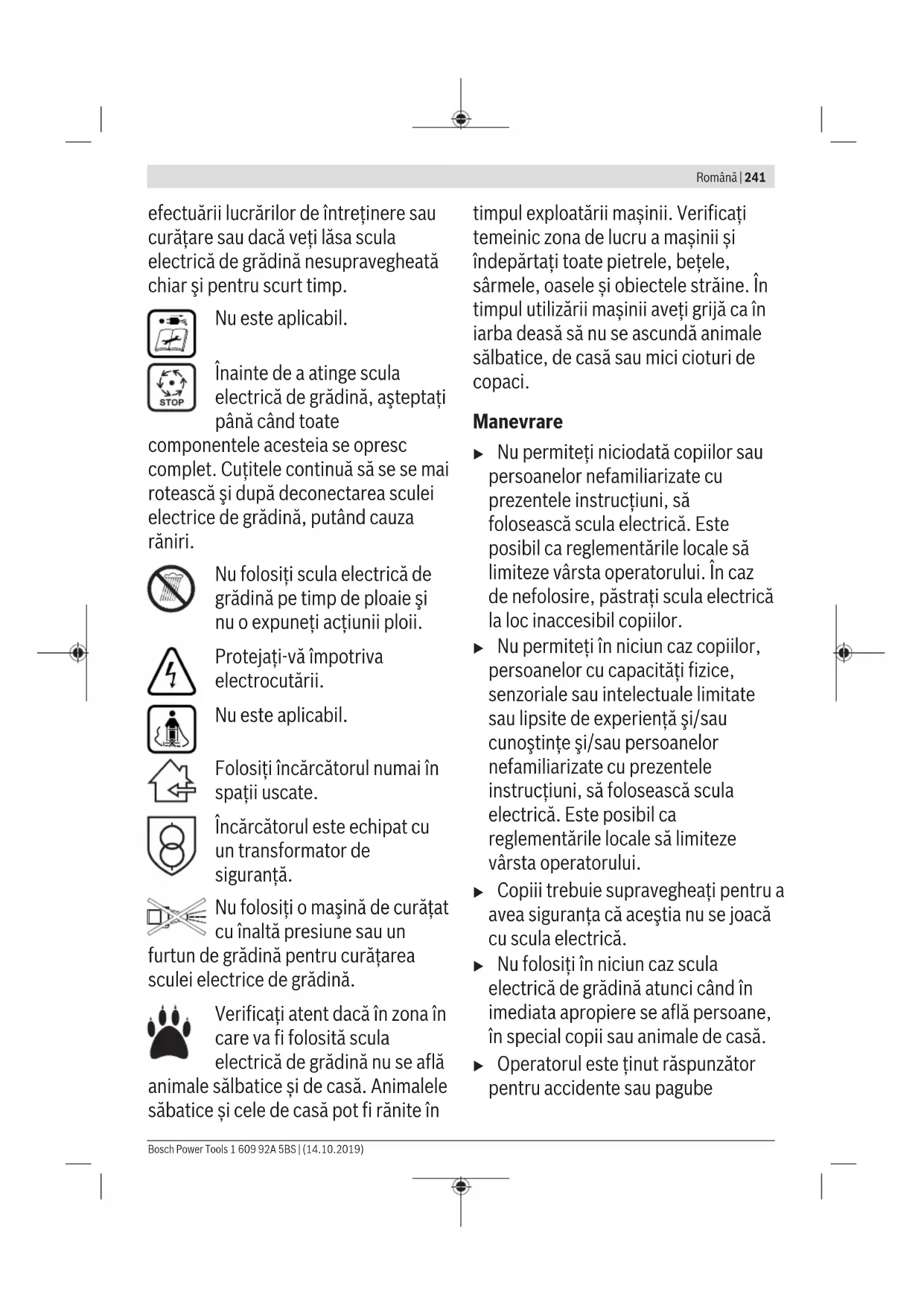

Opri scula electrica de gradina si decuplate disjunctorul inaintea

efectuarii lucrarilor de intreinere saucurataresau dacavete la sculaelectrica de gradina nesupravegheatachiar si pentru scurt tamp.

Nueste aplicabil.

Inainte de a atinge scula
electrica de grdina, astepta
pàna cand toate

componentele acesteia se opresc complet. Cuţitele continua să se se mai roteascași după deconnectarea sculei electrice de gradina, putând cauza raniri.

Nu folosi scula electrica de gradinape timp de ploaie si nu o expuneti actiunii ploi.

Protejati-va impotrivalelectrocutarii.

Nueste aplicabil.

Nu folosi o masina de curatat cu inaltapresiune sau un

furtun de gradina pentru curata area sculei electrice de gradina.

Verificanti atent dacă in zona in care va fi folositate scula electrică de gradina nu se afla

animale salbatice si de casa. Animalele sabatice si cele de casa pot fi ranite in

timpulexploataiimasinii.Verificati temeinic zona de lucru a masinii si indepartati toate pietrele, beele, sarmele,oasele si obiectele straine.In timpulutilizarimainiaveti grijacn iarba deasa sa nu se ascunda animale salbatice,de casa sau mici cioturi de copaci.

Manevrare

Nu permitei niciodata copiilor sa personelor nefamiliarizecu prezentele instructiuni, sa foloseasca scula electrica. Este posibil ca reglementarile locale sa limiteze varsta operatorului. In caz de nefolosire, pstra scula electrica la loc inaccesibil copiilor.
Nu permitei in niciun caz copiilor, personelor cu capacitati fizice, senzoriale sau intelectuale limitate sau lipsite de experieta si/sau cunostinte si/sau personelor nefamiliarate cu prezentele instruciuni, sa foloseasca scula electrica. Este posibil ca reglementarile locale sa limiteze varsta operatorului.
Copii trebuie supravegheati pentru a avea siguranta ca acestia nu se joacă cu scula electrică.
Nu folosiţi in niciun caz scula electrică de gradina atunci cand in imediata apropriere se afla persone, in special copii Sau animale de casa.
Operatorul este tinut raspunzator pentru accidente sau pagube

provocate altero oameni sau bunurilor acestora.

Nu puratai pantofi sau sandale deschise din cauciuc atunci cand folosiiti scula electrica. Puratai incaltaminte solida si pantaloni lungi.
Inspectatu atent suprafata pe care urmeaza sa o lucrati si indepartatu cu grija pietrele, beele, sarmele, oasele si alte corpuri straine.
Inainte deutilizare verificati vizual intotdeana daca,cutitele, suruburilecutitelorcatsi blocul de cutite nu sunt uzate saudeteriorate. Pentru evitarea dezechilibrelor, inlocuiintotdeana intregul set de cutite sirsuruburi decutiteuzate saudeteriorate.
- Cositi numai la lumina zilei sau la lumina artificiala buna.
In conditi meteo nefavorabile in special in caz de furtuna, nu lucrati cu masina de tuns iarba.
Pe cát posibil nu folosiţi scula electrică de gradina la tunderea ierbih unde.
Pasi intotdeauna incet, nu alergati niciodata repede.
Nu folosiţi in niciun caz scula electrică de gradina dacă aceasta prezintă dispositive de protectie, capace defe cate Sau echipamente de siguranta care lipsesc, ca de exemplu bara de protectie sau coșul colector de iarba.

Pentru propria dumneavoastra protectie, va recomandam sa puratai casti antizgomot.
Nu folositi scula electrica dacă sunteti obosiţi sau bolnavi sau va aflatii sub influenta alcoolului, a drogurilor sau a medicamentelor.
Cosirea ierbii pe taluzuri poate fi periculoasa:

• Nu cositi in panta foarte abrupta.

• Fiti intotdeauna atenti, astfel incat sa pasi in siguranta pe suprafetele inclinate sau pe iarba ud.

• Pe suprafetele inclinate cositi intotdeauna transversal si niciodata in sus si in jos.

-La schimbarea directiei in pante fitj extrem de precauti.

Fiti extrem de precauti atunci cand mergeti inapo i cu scula electrica de gradina sau o tragei spre dumneavoastr.
In timpul cosirii impingeti scula electrica de gradina intotdeauna spre inainte si nu o trajei niciodata in directa corporului dumneavoastr.
- Cuetitele trebuie sα se afle in repaus, atunci cand sunteti nevoiti sα rasturnati scula electrica de gradina in vederea transportului, cand traversati suprafete neplantate cu iarba si cand transporteati scula electrica spre si de la sectorul de cosit.
- Nu inclinati scula electrica de gradina la demarare sau in momentul pornirii motorului.

Porniti scula electrica de gradina conform celor descrie in instructiunile de folosire si aveti grijsa va tinepi picioarele departe de piesele care se rotesc.
- Nu tini主管部门 picioarele in apropierea sau sub piesele care se rotesc.
Păstrați o distanță sigură față de zona de aruncare a materialului tocat in timpul lucrului cu scula electrică de grădina.
- Nu ridicati respectiv nu transporte i scula electrica de gradina cu motorul pornit.
Avei grijca, in timpul depositarii, scula electrica de gradina sa se sprijine cu toate cele 4 roti pe podea.
Ridicatu scula electrica de gradina numai tinand-o de manerul de transport. Manevra ci cu grija manerul de transport.
Nu aduceți modificari sculei electrice. Modificarile neautorizate pot afecta siguranta in exploatare a sculei dumneavoastră electrice si pot duce la amplificarea zgomotelor si vibratiilor acesteia.

Colectarea frunzelor

Forma cuțitului de colectare a frunzelor ii permite sa adune frunzele uscate cazute pe gazonul dumneavoastră. Pentru ca această functie sa ducă la obtinerea unui

rezultat optim, trebuie respectate urmatoarele:

• Colectański numai cu maşina reglata la inaltimea maxima de tăiere.
• Colectaţi numai frunzele cazute pe gazonul dumneavoastră.
• inainte de a colecta frunzele, inspectati suprafata de lucru si tini la distanla oamenii, animalele de casa si autovehiculele.

Decuplate disjunctorul

• Intotdeauna cand va indeparta ti de scula electrica de gradina.
• Inainte de a elimina blocajele.
• Cand verificati, curatai sau lucrati la scula electrica de gradina.
• După o coliziune cu un corp străin, controți imediat scula electrică de gradina cu privire la deteriorarii iar dacă este besoinar, schimbați cutitul.
• Când scula electrică incepe să vibreze în mod neobisnuit (verificati imediat).

Intretinere

Putaţi intotdeauna manusi pentru gratăna, atunci cand manipulatacicutitele ascuţite sau dacă lucraţi in apropierea acestora.
Controlati dacà toate piulitele, bolurile si suruburile sunt bine fixate pentru ca sa se poata lucra in condiţii de siguranta cu scula electrică.

Controlati regulat starea si gradul de uzura al cosului colector de iarba.
Controlati regulat starea si gradul de uzura al cosului colector de iarba.
- Controli scula electrica si, din considerente legate siguranta, inlocui componentele uzate saudeteriorate ale acesteia.
Folosi numai cuțitele de tăiere prevalute pentru scula dumneavoastră electrică de grădina.
Asigura-va cã piesele nei utilize la schimbare provin de la Bosch.
Inainte de depositare asigurati-vacascula electrica este curata si nuprezinta reziduuri. Daca estenecesar, curatati-o cu o perie moale,uscata.

Instruţiuni de sigurantași indicatorii pentru manipularea optima a accumulatorului

• Inainte de a introduce accumulatorul in scula electrica de gradina, asigurati-va ca aceasta este oprita iar disjunctorul este decuplat. Introducerea unui accumulator intr-o scula electrica de gradina pornita poate duce la accidente.
  Folosi numai accumulatori Bosch prevazuti pentru această sculă electrică de grădina. Intrebuintarea alter accumulatori poate duce la raniri si pericol de incendiu.
  Nu deschideti accumulatorol. Exista pericol de scurtcircuit.

Protejati accumulatorul de caldur (de exemplu si de radiatii solare de lunga durata), de foc, apa si umezeala. Exist pericol de explozie.

Feriti accumulatorii inca nefolosi de contactul cu agrafe de birou, monezi, chei, suruburi sau alte obiecte metalice mici care ar putea cauza suntarea contactelor. Un scurcircuit intre bornele de contact ale accumulatorului poate provoca arsuri sau foc.
In caz de deteriorare sauutilizare neconforma acumulatorului, din acesta se pot degaja vapori. Lasati sa patrunda aer proaspat iar in cazul aparitiei unor

tulburari, solicitati asistenta medicala. Vaporii pot irita caile respiratoriii.

Utiliziati accumulatorul numai pentru produsele oferite de acelasi producator. Numai astfel accumulatorul va fi protejat impotrivara unei suprasolicitari periculoase.
In urma contactului cu obiecte ascutite ca de exemplu cuie sa surubelnite sa prin actiunea unor forte exterioroare asupra sa, accumulatorul se poate deterioriora. Se poate produce un scurtcircuit intern in urma carua accumulatorul sa se aprinda, sa scoata fum, sa explodeze sau sa se suprincalzeasca.
Nu scurtcircuita i acumulatorul. Exista pericol de explozie.
Protejati accumulatorulorl impotrivale umezeli a apei.
Depozitate scula electrica de gradina numai in domeniul temperaturil dontre -20^ si 50^ . Pe tamp de vara, de exemplu, nu lasate scula electrica de gradina in autovehicul.
Ocazional curatai fantele de ventilatie ale accumulatorului cu o pensulmoale, curata si uscata.

Instruţiuni privind siguranta pentru incărcătoare

Cititi toate instructiunile si indicatiile

privind siguranta. Nerespectarea instructiunilor si individilor privind siguranta poate provoca electrocutare, incendi si/sau

raniri grave.

Pasta in bune conditi toate instructiunile si individiile privind siguranta in vederea consultarii viitoare. Utilizi incarcatorul numai daca sunteti pe deplin informati asupra tuturor funciilor acestua si le puteti accesa fara restricti Sau daca ati fost instrui in mod corespunzator asupra lor.

• Nu permitei in niciun caz copiilor, personelor cu capacitati fizice, senzoriale sau intelectuale limitate sau lipsite de experieta si/sau cunostinte si/sau personelor nefamiliarizecu prezentele instrutiuni, sa foloseasca incarcatorul. Este posibil ca prescriptiile nationale sa limiteve varsta operatorului.
  Supravegheati copiii. Astfel vei avea siguranta ca, copii nu se joaccu incarcatorul.

• Incarcați numai accumulatori Li-Ion Bosch avand o capacitate de 2,0 Ah (incepænd de la 10 celule de accumulator). Tensiunea accumulatoruluitrebuie sa se potrivească cu tensiunea de incarcare a incarcatorului. Nu incarcați baterii de unica folosinta. In caz contrar există risc de incendiușiexplozie.

Feriti incarcatorul de ploai si umezeal. Patrunderea apei in incarcator mareste riscul de electrocutare.

Mentineti curat incarcatorul. Din caza murdariei exista pericol de electrocutare.
Inainte deutilizare,verificati incarcatorul,cablul sistecherul.Nu folosi incarcatorul in cazul in care constatati deteriorari ale acestua.Nu deschideti singuri incarcatorul si permittedi repararea acestua numai de catre personal de specialitate corespunzator calificat si numai cu piese de schimb originale. Incarcatoarele,cablurile sistecherele defece maresc riscul de electrocutare.
Nu folosiţi incârcătorul pe o suprafata uşor inflamabila (de ex. hârtie, materiale textile etc.) respectiv intr-un mediu inflamabil. Deoarece incârcătorul se incalzeste in timpul procesului de incârcare, exista pericol de incendiu.
Nu obturati fantele de ventilatie ale incarcatorului. In caz contrar, incarcatorul se poate supraicalzi si este posibil sa nu mai fonctione in mod corespunzator.
Pentru o siguranta electrica sporita, recomandam utilizes aunui intrerupator automat de protectie impotrivata tensinilor periculoase cu un curent de declansare de 30mA . Inante deutilizare, verificati intotdeauna intrerupatorul automat de protectie impotrivata tensinilor periculoase.

Simboluri

Urmatoarele symboluri sunt importante pentru citrea si intelegerea instructiunilor de folosire. Retineti symbolurile si semnificatia acestora. Interpretarea corecta a symbolurilor va ajutaa folositi mai bine si mai sigur scula electrica.

Simbol Semnificatie
	Direcţie de deplasare
	Direcţia reactiei
	Purtați mânuși de proteției
	Greunate
	Pornire
	Oprire
√	Actiune permisă
×	Actiune interzisă
CLICK	Zgomot perceptibil
	Accesorii/piese de schimb

Utilizare conform destinatiei

Scula electrica de grdina este destinata pentru cosirea gazonului in sectorul privat.

Scula electrica de gradina nu este destinata taieri, tunderi gardului viu, tocari materialului vegetal, etc.

Scula electrica de grdina este destinata tunderii gazonului la inaltima solului.

Date tehnice

Maşină de tuns iarba	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Număr de identificare	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Tensiune nominală	V 36 36 36 36
Lățime carcasăcuțite	cm 42 42 42 46
Înățime de tăiere mm 25 - 80 25 - 80 25 - 80 25 - 80
Volum coșcolector de iarba	150 50 50 50 50

246 Romana

Maşină de tuns iarba	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	Advanced Rotak 36-750
Greutate conform EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Număr de série vezi plăcuța indicatoare a tipului sculei electrice de grădină
Temperatură Ambientă admisă
- în timul înțarcării	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- în timul functționării	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- în timul depositării	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Acumulator Li-Ion Li-Ion Li-Ion Li-Ion
Tensiune nominală	V 36 36 36 36
Număr de identificare/capacitate
- 2 607 336 913/1 607 A35 02V	Ah - 2 x 2,0 --
- 2 607 336 915/2 607 337 047	Ah 4,0 - 4,0 4,0
- 1 607 A35 058	Ah - - - -
Număr celule de accumulator
- 2 607 336 913/1 607 A35 02V		- 10 --
- 2 607 336 915/2 607 337 047		20 - 20 20
- 1 607 A35 058		- - - -

Toate valorile din prezentul manuau au fost masurate penta实用izare sub sa la 2000 metri deasupra nivelului mii

Maşină de tuns iarba Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Număr de identificare		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Tensiune nominală V 36 36 36 36 36
Lățime carcasă cuțite	cm	46 46 42 46
Înățime de tăiere	mm	25 - 80	25 - 80	25 - 80	25 - 80
Volum coș colector de iară		150 50 50 50
Greunate conform EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5

Romana|247

Maşină de tuns iarba Advanced
	Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Număr de series vezi plăcuța indicatorare a tipului sculei electrice de grădină
Temperatură Ambientă admisă
- în timpul incărcării °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- în timpul functionării °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- în timpul depositării °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Acumulator Li-Ion Li-Ion Li-Ion Li-Ion
Tensiune nominală V 36 36 36 36 36
Număr de identificare/capacitate
- 2 607 336 913/1 607 A35 02V	Ah - - - -
- 2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 - -
Număr celule de accumulator
- 2 607 336 913/1 607 A35 02V		- - - -
- 2 607 336 915/2 607 337 047		- - 20 20
- 1 607 A35 058		20 20 - -

Toate valorile din prezentul manuau au fost masurate penta rutilizare sub sau la 2000 metri deasupra nivelului marii.

Încârcător		AL 3620 CV	AL 36V-20
Număr de identificare	UE	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Current de Încârcare	A	2,0	2,0
Temp de Încârcare (acumulator descârcat)
- Accumulator de 2,0 Ah	min	65	65
- Accumulator de 4,0 Ah	min	125	125
- Accumulator de 6,0 Ah	min	185	185
Greunate conform EPTA-Procedure01:2014	kg	0,55	0,55
Clasa de protectie		☐/II	☐/II

Informatie privind zgomotul/vibratiile

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Valorile zgomotului emis au fost determinate conform EN 60335-2-77

Nivelul de zgomot evaluat A al sculei electrice este in mod normal:

-Nivel presiune sonoră	dB(A)	73 73	73 73
-Nivel putere sonoră	dB(A)	87 87	87 87

248 Romana

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771
- Incertitudine K dB	= 2,5 = 2,5 = 2,5 = 2,5

Valorile totale ale vibrateilor ah (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform

EN 60335-2-77

- Valoarea vibratiilor emise \( {\mathrm{a}}_{\mathrm{n}} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
- Incertitudine \( \mathrm{{Km}}/\mathrm{s} \)	2	\( = 1,5 = 1,5 = 1,5 = 1,5 \)

	Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
	3600 HB9 802	3600 HB9 803	3600 HB9 606	3600 HB9 901
	3600 HB9 872

Valorile zgomotului emis au fost determinate conform EN 60335-2-77

Nivelul de zgomot evaluat A al sculei electrice este in mod normal:

- Nivel presiune sonorà	dB(A)	73 73 73 73
- Nivel putere sonorà	dB(A)	87 87 87 87
- Incertitudine K dB		=2,5=2,5=2,5=2,5

Valorile totale ale vibrateilor ah (suma vectoriala a trei directii) si incertitudinea K au fost determinate conform

EN 60335-2-77

- Valoarea vibratiilor emise \( a_n \)	\( m/s^2 \)	\( < 2,5 < 2,5 < 2,5 < 2,5 \)
- Incertitudine K m/s	\( ^2 \)	\( =1,5=1,5=1,5=1,5 \)

Montareşifunctionare

Scopul actiunii Figura Pagina
Set de livrareA)	A 366
Desfacere mânerului	B 367
Reglarea înăltimii de lucru
Montarea/demontarea coșului colector de iarba	C 368
Reglarea înăltimii de tăiere D 369
Montarea accumulatorului E 369
Functionare	F 370
- Introduçerea disjuncturului
- Pornire
- Cosire
- Oprire
- Scoterea disjuncturului
Extragerea accumulatorului G 371
Indicatie de lucru „Cosire“ H 371
Indicator nival de umplere coș colector de iarba gol/plin	I 372
Strangersere mânerului J 373
Întreținere/schimbare cuțite	K 374

Scopul actiunii Figura Pagina

Pentru siguranța dumneavoastră

Atentie! Opriti scula electrica de gradina, decuplatei disjunctorul si indepartati accumulatorol inaintea efectuarii lucrarilor de intreinere si curatare. Acest lucru este valabil si in cazul in care cablul acestua este deteriorat, taiat sau incurcat.
După deconectarea sculei electrice de grădina, cutitele se mai rotesc inca din inertie tiimp de incăcateva secunde.
Atentie: Nu atingeti curitul de taiere care se roteste.

Incarcarea acumulatorului

Accumulatorul estechipat cuun sstem de supraveghera temperaturi care-permitincarcarea numai in domeniul de temperaturicuprins intre 0^ si 35^ .Prin aceasta se ajunge la o durata de viata indelungata a accumulatorului.

Nota: Accumulatorul este incarcat partial la livrare. Pentru asigurarea puterii maxime a accumulatorului, inainte de prima utilisez, incarcai complet accumulatorul in incarcaitor.

Incarcatorul Li-ion poate fi incarcat in orice moment, fara ca prin aceasta sa i se scurteze durata de viata. O intrerupere a procesului de incarcare nu dauneazac Accumulatorui.

Accumulator Li-Ion este protejat impotrivata descarcarii profunde prin "Electronic Cell Protection (ECP)" Cand accumulatorul s-a descarcat, scula electrica este deconectata printr-un circuit de protectie: Scula electrica de gradina nu mai fonctioneaza.

Dupá deconnectarea automata a sculei electricne nu mai apasati in continuare intrerupatorul pornit/oprit.

Accumulatorul se poate deteriora.

Respectati instructiunile privind eliminarea accumulatorului.

Introducerea/extragerea accumulatorului

Notă: Dacă nu seutilizeaza acumulatori adecvati, se poate ajunge la deranjamente funzioniale sau defectarea sculei electrice.

Introduci acumulatorul incarcat. Asigurati-va c acumulatorul este bine fixat in maner.

Pentru a extrage accumulatorul din scula electrica, apasati tasta de deblocare accumulator si scoateti accumulatorul.

Procesul de incârcare

Procesul de incarcare incepe imediat ce stecherul de la retea este introdux in prizsi acumulatorul in incarcatorul.

Prin procesul de incarcare inteligenta, starea de incarcare a accumulatorului este sesizata automat iar accumulatorul va fi incarcat cu un current de incarcare intotdeauna optim, in functie de temperatura si tensiunea sa.

In acest mod accumulatorul este menajat, iar in cazul pastrarii sale in incarcator, el va fi intotdeauna incarcat la capacitate maxima.

Seminificatia elementelor indicatoare de pe incarcator (AL 3620 CV/AL 3640 CV/AL 36V-20)

Incarcare rapida

Procesul de incarcare rapida este semnalizat de clipirea indicatorului verde de incarcare a accumulatorului.

Element indicator la accumulator: In timpul procesului de incârcare cele trei LED-uri verzi se aprind unul după celălalt si se sting pentru scurt temp. Accumulatorul este complet incârcat, atunci cand cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce accumulatorul s-a incârcat complet, cele trei LED-uri verzi se sting din nou.

Nota: Procesul de incarcare rapida este posibil numai dacatemperatura accumulatorului se situeazin domeniuItematurilor admise, vezi paragraful „Date tehnice".

Acumulator incarcat

Lumina continua a LED-ului indicator verte semnalizeazafaptulca acumulatorul este complet incarcat.

In plus se aude pentru un interval de aprox. 2 secunde un semnal sonor care semnalizeaza acustic incarcarea la capacitatea maxima a accumulatorului.

In continuare accumulatorul poate fi scos si folosit imediat.

Daca accumulatorul nu este introdus in incarcator, lumina continua a LED-ului indicator semnalizeazafaptul ca stecherul este introdus in priziarincarcatorul estegata de fonctionare.

Temperatura accumulatorului sub 0^ si peste 45^

Lumina continua emisa de LED-ul indicator rosu semnalizeaza faptul ca temperatura accumulatorului si afla in afara domeniului

temperaturilor admise pentru incarcare, vezi paragraful „Date tehnice". Imediat ce temperatura revine in domeniul admis de temperaturi, incarcatorul comută automat pe incarcare rapidă.

Daca accumulatorul se afla in afara domeniului temperaturilor de incarcare admise,se aprinde LED-ul rosu ale accumulatorului in momentul introducerii acestua in incarcator.

Nu este posibila incarcarea

Daca procesul de incarcare prezinta vre-un alt deranjament, acesta este indicat prin clipirea LED-ului indicator rosu.

Procesul de incarcare nu poate fi initiat iar incararea accumulatorului nu este posibila (vezi paragraful, Detectarea defectiunilor).

Indicati privind incarcarea

In caz de incarcare continua, respectiv in cazul unor cicluri de incarcare care se succeed fara intrerupere, incarcatorul se poate incalzi. Acest fert nu prezinta importanta si indica o defectiene tehnica a incarcatorului.

Un temp de fonctionare considerabil redus dupa incarcare indica faptul ca accumulatorol este uzat trebuie inlocuit. Respectati instructiunile privind eliminarea.

Racirea accumulatorului (Active Air Cooling)

Fan controller-ul integrat in incarcator monitorizeazatemperature acumulatorului introduus in acesta. Dacatemperatura acumulatorului depaseste 30^ ,accumulatorulva fi racit de un ventilator, pana la temperatura optima deincarcare.Ventilatorul conectat genereaza un zgomot deventilitatie.

Daca ventilatorul nu functioneaz, temperatura acumulatorului se afla in domeniul optim al temperaturilor de incarcare sau ventilatorul este defect. In acest ultim caz, tampul de incarcare a accumulatorului se prelungeste.

Indicaţii de lucru

Indicatorul nivelului de incarcare al acumulatorului

Accumulatorul este echipat cu un indicator al nivelului de incarcare, care semnalizeaza starea de incarcare a accumulatorului. Indicatorul nivelului de incarcare al accumulatorului consta din 3 LED-uri verzi.

250 Romana

Pentru a-l activa, actionati tasta pentru indicatorul nivelului de incarcare. Dupa 5 secunde indicatorul nivelului de incarcare se stinge automat.

Nivelul de incarcare se poate verifica si la accumulatorul extras.

LED-uri individatoare Capacitate accumulator
Luminează continuμ 3 LED-uri verzi	≥ 2/3
Luminează continuμ 2 LED-uri verzi	≥ 1/3
Luminează continuμ 1 LED-verde	≤ 1/3

Clipeşte 1 LED verde rezerva

Dacă, după actionarea tastei nu se aprinde niciun LED,
Înseamna cà acumulatorul este defecţ si trebuie Înlocuit.

Din motive de siguranta verificarea nivelului de incarcare se poate face numai atunci cand scula electrica de gradina este oprita.

In timpul procesului de incarcare cele trei LED-uri verzi se aprind unul dupa celalalt si se sting pentru scurt tamp. Accumulatorul este complet incarcat, atunci cand cele trei LED-uri verzi lumineazà continuu. Aproximativ 5 minute dupa ce accumulatorul s-a incarcat complet, cele trei LED-uri verzi se sting din nou.

Indicatorul acumulatorului pentru supravegherea temperaturii

LED-ul rosu al indicatorului de supraveghere a temperaturii semnalizeaza faptul ca accumulatorol suli systemul electronic al sculei eletrice de gradina (cu accumulatorol introdu) nu se aflain domeniul optim de temperaturi. in acest caz scula electrica de gradina nu fonctioneza deloc sau nu fonctioneza la puterea maxima.

Supravegherea temperaturii accumulatorului

LED-ul rosu clipeste in momentul apasarii tastei saa intrerupatorului pornit/oprit (cu accumulatorol introdus): Temperatura accumulatorului este in afara domeniului temperaturilor de lucru admise.

La o temperaturà de peste 70^ accumulatorul intrerupe alimentarea, pàna cánd se ajunge din nou in domeniul optim al temperaturilor.

Detectarea defeciunilor

Supravegherea temperaturi systemulii electronic al sculei electrice de gradina

LED-ul rosu luminează continuţin momentul apăsării intrerupătului pornit/oprit: TemperaturaSYSTEMULI electronic al sculei electrice de grădina este sub 5°C sau peste 75°C.

La o temperatura de peste 90^ sistemasl electronic al sculei
electronice de gradina se deconnecteaz, pana in momentul
in care temperatura ajunge din nou in domeniul
temperaturil de lucru admise.

Capacitate de taiere (durata de fonctionare a accumulatorului)

Capacitatea de taiere (durata de functiOnare a accumulatorului) depinde de characteristiche gazonului, de ex. de desimeia ierbii, umiditate, lungimea firului de iarba si de inalttimea de taiere.

Pornirea si opriprea freventa a sculei electrice de gradina in tampul procesului de cosire reduce de asemeni capacitatea de taiere (durata de fonctionare a accumulatorului).

Pentru optimizarea capacitati de taiere (duratei de fonctionare a accumulatorului) se recomanda cosirea mai freventa a ierbii, reducerea inaltimii de taiere si o viteză de lucru adecvara.

Exemplul de mai jos arata rela tia dentre inaltimea de taiere si capacitatea de taiere pentru un accumulator incarcat.

Conditi detaliere

larba cu fir foarte subtire, uscata

Capacitate detaiere

Accumulator de 2,0 Ah pàna la 250 m

Accumulator de 4,0 Ah pana la 500 m

Accumulator de 6,0 Ah pana la 750 m

Pentru prelungirea duratei de functonare se poate achizitiona un accumulator suplimentar de la un centru autorizat de asistenţă tehnicași service post-vanzari pentru scule eletrice de grădina Bosch.

Symptom Cauza posibila Remediere
Motorul nu pornește Cablajul intern al sculei electrice de grădină este defect	Adresați-vă centrului de serviceși asistență clienti Bosch
Acumulator descârcat Încârcați accumulatorul
Acumulatorul este prea rece/pra fierbinte Lăsați accumulatorul să se incâlzească/råcească

Symptom Cauza posibila Remediere

	Iarba are firul prea lung风采timea maxim admisä a ierbii este de 30 cm corespunzător reglajului maxim al风采timei di tăiere
	S-a activat proteția motorului Lăsași motorul să se răceascăși reglăi o风采time de tăiere mai mare
	Disjunctorul nu este introduc corect/complet A se introduce corect
Scula electrică de grădină funționează cu intreruperi	Cablingul intern al sculei electrice de grădină este defect	Adresăi-vă centrului de serviceși asistență clienti Bosch
	S-a activat proteția motorului Lăsași motorul să se răceascăși reglăi o风采time de tăiere mai mare
Scula electrică de grădină lasă in urmă un aspect neregulat al tăieriiși/sau motorul lucrează cu dificultate	风采timea de tăiere este prea mică Reglăi o风采time de tăiere mai mare
	Cuțul este tocit	Schimbati cuțul (vezi figurar K)
	Infundare posibilă Opriți scula electrică de grădinăși decuplatei disjunctorul	Verificâti partea inferioriară a sculei electrice de grădinăși, dacă este cazul, independpărtăi resturile de larba (puratai intotdeauna mânusi de grădină)
	Cuțul a fost montat greșit Montați corect cuțul
Cuțul nu se rostește după pornirea sculei electrice de grădină	Cuțul este blocat de resturi de iarbă Opriți scula electrică de grădinăși decuplatei disjunctorul	Indepărtăi blocajele (puratai intotdeauna mânusi de grădină)
	Piulita/șrubul cuțului este slăbit Strângeti bine piulita/șrubul cuțului (27 Nm)
Vibrății/zgomote puternice	Piulita/șrubul cuțului este slăbit Strângeti bine piulita/șrubul cuțului (27 Nm)
	Cuțul este deteriorat	Schimbati cuțul (vezi figurar K)

Accumulator Şi Incarçatör

Simptome Cauza posibila Remediere

Indicatorul roșu deincârcare alacumulatorului clippeștela incârçătorNu este posibilăincârcaea	Acumulatorul nu este introdus (correct) Fixați corect acumulatorul în incârçător
	Contactele acumulatorului sunt murdare Curățați contactele acumulatorului; de ex.introduçândși extrăgând de mai multe oriaccumulatorul, dacă este cazul înlocuițiacumulatorul
	Acumulator defect înlocuiți accumulatorul
Indicatoarele deincârcare aacumulatorului nu luminează	Stecherul incârçătorului nu este introdus (correct)în priza de curent	Introduceți (complet) stecherul în priza de curent
	Priza de curent, cabul del alimentare saunincârçătorul sunt defe cate	Verificate tensiunea rețelei, dacă este cazulducețiincârçătorul pentru verificare la un centru autorizat de serviceși asistență tehnica post-vânzări pentru scule electrice Bosch

Intretinere si service

Intretinerea accumulatorului

Atentie! Opri scula electrica de gradina, decuplati disjunctorul si indepartati accumulatorol si cosul de colectare a ierbii inante de a efectua lucrari de intreinere sau curatae.

Puta intotdeana manusi pentru grdina, atunci cand manipulati cutitele ascutite sau dacla lucrati in apropierea acestora.

Respectati urmatoarele indicati si luati urmatoarele masuri menite sa permita utilizarea optima a accumulatorului:

Protejati accumulatorul impotrivamaezei si a apei.
Depozitate scula electrica de gradina numai in domeniul temperaturilor+dentre-20°Csi 50°C. Pe timp de vară, de

252 |Блгарский

exemplu, nu lasati scula electrica de gradina in autovehicul.

-Depozitaqui acumulatorul separat si nu in scula electrica de gradina.
- Nu lasati accumulatorul in scula electrica de gradina in cazul expunerii la radiati solare directe.
- Temperatura optimala de depositare a accumulatorului este de 5^
Ocazional curatafanti fantele de ventilatie ale accumulatorului cu o pensulmoale, curata si uscata.

Un timp de fonctionare considerabil redus dupa incarcare indica faptul ca accumulatorol este uzat si trebuie inlocuit.

Serviciu de asistența tehnica postvanzari si consultanța clienti

In caz de reclamati s comenzi depiese de schimb va rugam sa indicati neaparat numarul de identificare compus din 10 cife, conform placutei indicatoare a tipului produsului.

Romania

Robert Bosch SRL

PT/MKV1-EA

In cazul expediereri di catre terti (de exemplu transport aerian sau casa de expeditii) trebuie respectate cerintele speciale privind ambalejele si marcarea. In acest caz, la pregatirea coletului trebuie sa se consulte un expert in domeniul marfurilor periculoase.

Expediati accumulatorii numai dacă aceția prezintă carcasi intactă. Acoperiti cu bandă adeziva contactele beschise si ambalati astfel accumulatorii incât aceția sa nu se poța deplasa in interiorul ambalajului. Respectatiși alte eventuale norme nationale din domeniu.

Eliminare

Sculele electrice de gradina, accumulatorii, accesorile si ambalaje trebuie directionate catre o statie de revalorificare ecologica.

Nu aruncai sculele electrice de gradina si acumulatori/baterile in gunoiul menaj!

Numai pentru tările UE:

Conform Directivei Europene 2012/19/UE, echipamentele electrice si electronice uzate si, conform Directivei Europene 2006/66/CE, accumulatorii/baterile defeche sau consumate trebuie colectate separat si directionate catre o statie de reciclare ecologica.

Accumulatori/baterii:

Li-Ion:

Và rugam sā respectaṭi indicatūile de la paragraful Transport.

Былгарскн

Yka3aHn 3a 6e3OpacHa pa6oTa BHNMaHHe! PpOcTeTe yka3aHnra Tno-DoLy BHNMaTeIHo. 3aNo3HaNte ce Do6pe c 06cnyKbAsHTe enemEnTH N HaunBt Ha pa6oTa c npOdyKTa. 3ana3eTe pbKOBoDCTBOTO 3a ekCnIloaTua 3a NoI3BaHe IIO-KbCHO.

LED indicatori Akumulatora uzlădes
	pakëpe
Pastăvigi deg 3 zașs LED diodes	≥ 2/3
Pastăvigi deg 2 zașs LED diodes	≥ 1/3
Pastăvigi deg 1 zașs LED diodes	≤ 1/3

Mirgo 1 zala LED diode Rezerve

Ja péc instrumenta ieslégşanas neiedegas neviena LED diode, akumulators ir bojats un to nepiecesams nomainit. Vadoties no drošibas apsverumiem, akumulatora uzlades pakapi var nolasit tikai laika, kad darza instruments nedarbojas.

Akumulatora uzlades laika tris zalas LED diodes secigi uz isu bridi iedegas un tad izdziest. Ja akumulators ir pilnigi
