AdvancedRotak 36890 - Muruniiduk BOSCH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta AdvancedRotak 36890 BOSCH PDF-formaadis.
| Toote tüüp | Juhtmevaba muruniiduk |
| Bränd | Bosch |
| Mudel | AdvancedRotak 36890 |
| Lõikelaius | 46 cm |
| Lõikekõrgus | 25 - 80 mm (reguleeritav, 7 asendit) |
| Kogumiskasti maht | 50 liitrit |
| Aku tüüp | Liitium-ioon 36 V |
| Aku mahutavus | 6,0 Ah |
| Tööaeg (6,0 Ah aku) | Kuni 750 m² (peen ja kuiv rohi) |
| Laadimisaeg (6,0 Ah aku) | Umbes 185 min |
| Laadija | AL 3620 CV / AL 36V-20 (2,0 A) |
| Kaal | 17,5 kg (vastavalt EPTA 01:2014) |
| Helirõhutase | 73 dB(A) |
| Helivõimsustase | 87 dB(A) |
| Vibratsioon (koguväärtus) | < 2,5 m/s² |
| Lehtede kogumise funktsioon | Jah (spetsiaalne tera) |
| Kokkupandav käepide | Jah (vertikaalne hoiustamine) |
| Kogumiskasti täitumise indikaator | Jah |
| Keskne lõikekõrguse reguleerimine | Jah |
| Ülekoormuskaitse | Jah (elektrooniline kaitselüliti) |
| Ladustamistemperatuur | -20 °C kuni +50 °C |
Korduma kippuvad küsimused - AdvancedRotak 36890 BOSCH
Kasutajate küsimused teemal AdvancedRotak 36890 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend AdvancedRotak 36890 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. AdvancedRotak 36890 kaubamärgi BOSCH.
KASUTUSJUHEND AdvancedRotak 36890 BOSCH
Tähelepanu! Lugege järgmised juhised tāhelepanelikult lábi. Tutvuge aiatööriista ja selle juhtkomponentide nōuetekohase
kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Aiatooriistal olevate sumbolite selgitus
Uldine oht.
Lugege kasutusjuhend labi.
Veenduge, et eemale
paiskuvad võörkehad ei
vigasta laheduses viibivaid
inimesi.
Hoiatus: Hoidke tootavast seadmest ohutusse kaugusse.
Ettevaust: Arge katsuge poorlevaid loiketerasid. Loketerad on üliteravad.
Säilitage ettevaatlikkus, et kaitsta sörmi ja varbaid loikevigastuste eest.
Enne hooldus- voipuhastustöde tegemist japuhkudel, kui jatate
aiatööriista kas vōi lühikeseks ajaks
järevalveta, lülitage aiatöörist valja
ja aktiveerige elektritoite
katkestuslūli.
Kehtetu.
Arge katsuge aiatooriista kaega enne, kui selle koik osad on tailikult seiskunud.
Pärast seadme väljalulitamist
pörlevad loiketerad edasi ja voivad
tekitada vigastusi.

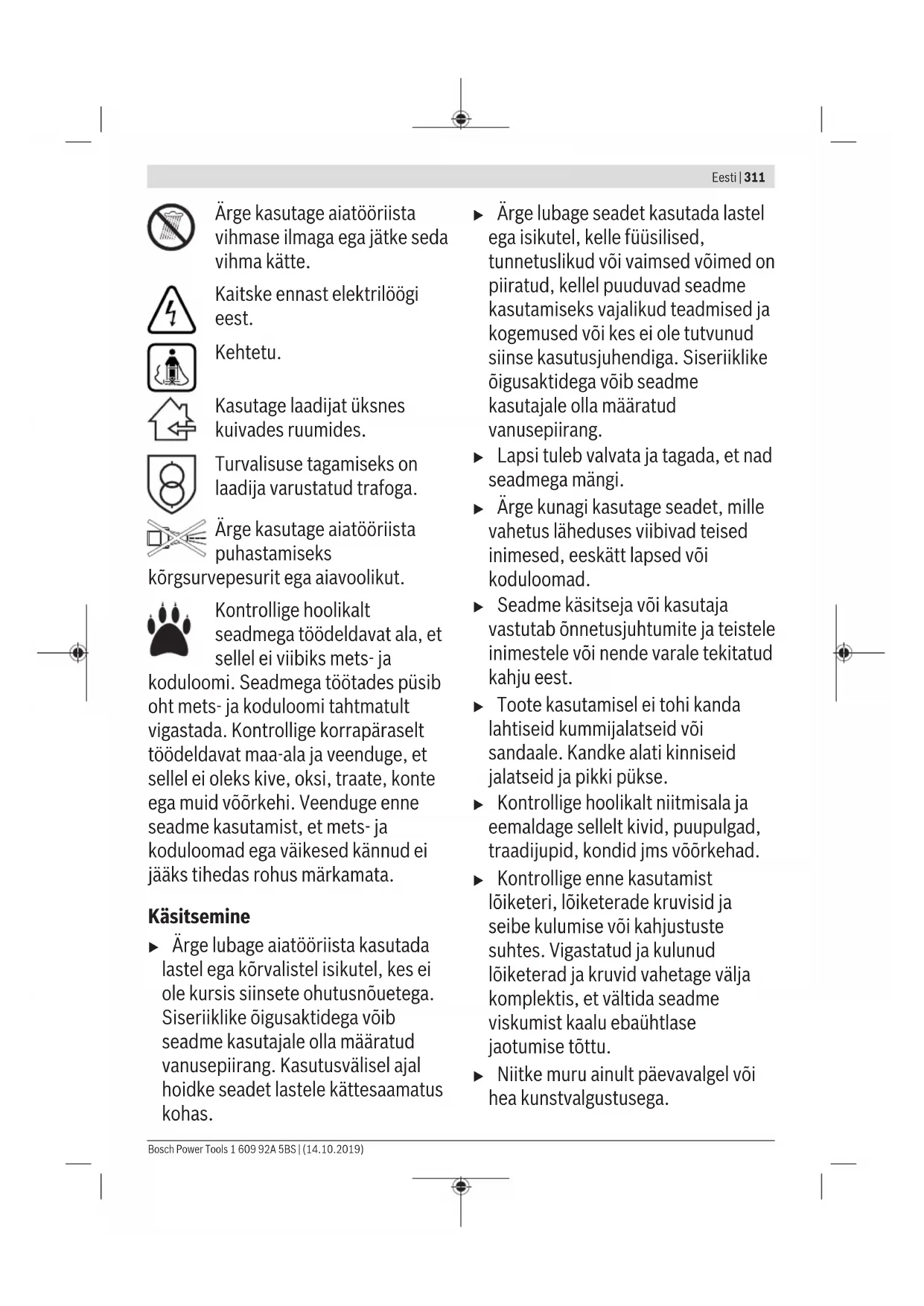

Arge kasutage aiatooeriesta vihmase ilmaga ega jatke seda vihma katte.
Kaitske ennast elektrilooigiest.
Kehtetu.
Kasutage laadijat uksnes kuivades ruumides.
Turvalisuse tagamiseks on laadija varustatud grafoga.
Arge kasutage aiatööristapuhastamiseks
kōrgsurvepesurit ega aiavoolikut.
Kontrollige hoolikalt
seadmega toedeldavat ala, et
sellei ei viibiks mets- ja
koduloomi. Seadmega toötades püb oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korraparaselt toödeldavat maa-ala ja veenduge, et sellei eie oleks kive, oksi, traate, konte ega muid vörkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jäaks tihedas rohus markamata.
Käsitsemine
Arge lubage aiatooeriista kasutada lastel ega korvalistel isikutel,kes ei ole kursis siinsete ohutusnouetega. Siseriiklike oigusaktidega voib seadme kasutajale olla maaratud vanusepiirang.Kasutusvalisel ajal hoidke seadet lastele kattesaamatus kohas.
- Arge lubage seadet kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud, kelle puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused voi kei ole tutvunud sinse kasutusjuhendiga. Siseriiklike oigusaktidega voib seadme kasutajale olla märaratud vanusepiirang.
Lapsi tuleb valvata ja tagada, et nad seadmega mangi.
Arge kunagi kasutage seadet, mille vahetus laheduses viibivad teised inimesed, eeskatt lapsed voik Koduloomad.
Seadme käsitseja voi kasutaja vastutab onnetusjuhtumite ja teistele inimestele voi nende varale tekitatud kahju eest.
Toote kasutamisel ei tohi kanda lahtiseid kummijalatseid voisandaale. Kandke alati kinniseid jalatseid ja pikki pukse.
Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadjupid, kondid jms voorkehad.
Kontrollige enne kasutamist loiketeri, loiketerade kruvisid ja seibe kulumise voi kahjustuste suhtes. Vigastatud ja kulunud loiketerad ja kruvid vahetage valja komplektis, et valtida seadme viskumist kaalu ebauhtlase jaotumise tottu. - Niitke muru ainult paevavalgel voi hea kunstvalgustusega.
312|Eesti
Arge kasutage muruniidukit halva ilma voi aikese korral.
Vöimalusel arge kasutage niidukit, kui muru on mārg.
Kondige rahulikus tempos, arge rutake.
Arge kasutage aiatooeriista ilma kaitseseadiste ja kateteta voi kui need on kahjustatud, nt porkekaitse ja/voi murukogur.
Soovitame kasutada kuulmiskaitsevahendit.
Arge kasutage seadet, kui olete vasinud, haige voi alkoholi, uimastite voi ravimite moju all.
Kallakul voi nolval tootamine voib olla ohtlik: -arge niitke vaga jarske nolvu. -veenduge, et seisate jarsul nolva voi marjal murul kindlalt pusti. -niitke nolval alati ristisuunas, mit üles-alla. -olge nolval suunda muutes aarmiselt ettevaatlik.
Olge vaga ettevaatlik, kui tombateniudukit voi liigute selega selg ees.
Lukake niidukit alati otsesuunas, arge tommake seda enda poole.
Löiketerad peavad olema seiskunud, kui peate niidukit transportimiseks kallutama, kui sõidate üle mittehaljasala või kui viite niiduki niidetavale alale või sellelt āra.
Arge kallutage niidukit mootori kaivitamisel.
Lulitage niiduk kasutusjuhendistoodud viisil sisse ja veenduge, et
Teie jalad on poorlevatest osadest piisaval kaugusel.
Arge viige omakasi ja jalgu poorlevate osade lahedusse ega alla.
Olge niites niiduki valjaviskeavast ohutus kauguses.
Arge kunagi tõstke ega kandke aiatööriista tootava mootoriga.
Pörake tāhelepanu sellele, et seade
seisaks houstamise ajal köigi 4
rattaga kindlalt maapinnal.
▶ Kasutage seadme tostmiseks ainult kandekäepidet. Käige kaepidemega ettevaatlikult ringi.
Seadet ei tohi mingil moel muuta.
Keelatud muudatuste tottu voib seade tekitada suuremat mura ja vibratsiooni, samuti voib see parrssida tooriista ohutust ja vahendada selle voimsust.
Lehekogumine
Lehekogumisteral on selline kuju, mis voimaldab mahalangenud lehed murult kokku koguda. Funktsiooni torgeteta toimimiseks tuleb jargida jargmisi juhiseid:
- koguge lehti ainult maksimaalselt lõikekörguselt
- koguge lehed kokku ainult endamurupratsilt
-vaadake ala enne lehekogumist üle ja veenduge, et laheduses ei ole inimesi, koduloomi, autosid ega klaasesemeid.
Elektritoite katkestusluliti tuleb aktiveerida
- alati, kui aiatööriista juurest lahkute,
- enne torgete ja takistuste körvaldamist,
- enne, kui asute aiatööriista kontrollima, puhastama voi remontima,
- pärast vörkehaga kokku
pörkamist; kontrollige aiatöoriista
kohe kahjustuste suhtes ja
vahetage vajadusel loiketera uue
vastu, - kui aiatöörist hakkab ebaharilikult vibreerima (kontrollida kohe).
Hooldus
Kandke alati tookindaid, kui kasete niudukit voi tootat eravate loiketerade alas.
Seadme tooohutuse tagamiseks veenduge, et koik mutrid, poldid ja kruvid on kovasti kinni keeratud.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige murukogurit regulaarselt kolumise suhtes.
Kontrollige seadet ja asendage tooohutuse tagamiseks kulunud ja kahjustatud osad uute vastu.
Kasutage uksnes selle aiatooriista jaoks ette nahtud loiketerasid.
Veenduge, et varuosad pärinevad Boschilt.
Enne hoiustamist veenduge, et seade on puhas ja et selle külge
kinnitunud mustus on eemaldatud.
Vajadusel puhistage seade pehme
kuiva harjaga.
Ohutusjuhised ja markused aku optimaalseks kasutamiseks
Enne aku paigaldamist veenduge, et aiatooiist on valja lilitud ja elektritoite katkestusluliti on aktiveeritud. Aku paigaldamine sisselulitud aiatooiista sisse voib kaasa tuua vigastusi.
Kasutage ainult Bosch-akusid, mis on selle tööriista jaoks ette nähtud. Teistlaadi akude kasutamine voib pöhjustada vigastusi ja suurrendada talekahju ohtu.
Arge avage akut. Esineb luhise oht.
Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest. Pusib plahvatusoht.
Kasutusvalisel ajal hoidke aku eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis voivad tekitada akuklemmide vahel lihise. Akuklemmide vaheline lhis voib pojhustada pletalusi voi tulekahu.
Aku kahjustamisel ja mitteshiparasel kasutusel voib akust eralduda aure. Ohutage ruumi ja poorduge kaebuste korral arsti poole. Aurud voivad tekitada hingamisteede arritusi.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Teravad esemed, näiteks naelad voi kruvikeerajad, samuti lögid, porutused jmt voivad akut kahjustada. Akukontaktide vahel voib tekkida lihis ja aku voib suttida, suitsema hakata, plahvatada voi üle kuumeneda.
Arge tekitage akus lihist. Pusbihvatusoht.
Kaitske akut niiskuse ja vee eest.
Hoistage aiatooiista ja akut temperatuurivahemikus - 20^ kuni 50^. Arge jatke akut nt suvel kuuma autosse.
▶ Puhastage aku öhutusavasid pehme, puhta ja kuiva pintsliga.
Ohutusnöuded akulaadjiga umberkämisel
Lugege koki ohutusnouded ja juhised labi. Ohutusnouete ja-juhiste eiramine voib kaasa tuua elektrilooqi, tulekahju ja/voi raskeid vigastusi.
Hoidke koki ohutusnouded ja-juhised edaspidiseks kasutamiseks alles.
Kasutage akulaadjat uksnes siis, kui olete aku koikide
funktsionidega kursis, oskate neid piiramult kasutada voi
siis, kui olete vastavalt instrueritud.
314|Eesti
Arge lubage akulaadjat kasutada lastel ega isikutel, kelle füusilised, tunnetuslikud voi vaimsed voimed on piiratud voi kelle puuduvad tooriista kasutamiseks vajalikud teadmised ja kogemused voi kei es ei ole tutvunud kaesoleva kasutusjuhendiga. Siseriiklike oigusaktidega voib tooriista kasutajale olla maaratud vanusepiirang.
Arge jatke lapsi jarevalveta. Sellega tagate, et lapsed ei saa laadijaga lubamatult mangida.
Laadige ainult Boschi liitiumoonakusid, mille mahtuvus on vahemalt 2,0 Ah (alates 10 akuelementi). Akupinge peab vastama akulaadija laadimispingele. Arge laadige uhekordseid patareisid. Vastasel korral pusib tulekahju- ja plahvatusoht.
Hoidke laadjit vihma ja niiskuse eest. Akulaadjasse imbunud vesi suurendab elektrilogiohtu.
Hoidke laadimisseade puhas. Maardumine suurrendab elektrilogi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, vorgujuhe ja pistik üle. Kahjustuste tuvastamise korral arge voite laadimisseadet kasutusele. Arge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsooniga spetsialistidel, Kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, vorgujuhtmed ja pistikud suurendavad elektrilögi ohtu.
Arge kasutage laadimisseadet kergesti sittival aluspinnal (nt paber, kangas) ega tuleohtlikus
keskonnas. Laadimisseade laheb kasutamisel kuumaks, tekitades polengu ohu.
Arge katke akulaadija ohutusavasid kinni. Vastasel korral voib laadija üle kuumeneda ega pruugi enam nouetekohaselt tootada.
Elektriohutuse suurendamiseks soovitatakse kasutada rikkveoolukaitset, mille max rakendumisvool on 30mA Kontrollige rikkveoolukaitselulit alati enne kasutust.
Sumbolid
Kasutusjuhendi lugemisel ja moistmisel on abiks jargmised sumbolid. Pudke sumbolid ja nende tahendused meelde jatta. Sumbolite moistmine aitab kasutada seadet tohusamalt ja ohutumalt.
| Sümbool Tähendus | |
| Likumissund | |
| Reaktsionisund | |
| Kandke kaitsekindaid | |
| Kaal | |
| Sisselulitamine | |
| Väljalulitamine | |
| √ | Lubatud toiming |
| × | Keelatud toiming |
| CLICK | Kuuldav heli |
| Tarvikud/varuosad | |
Sihipärane kasutus
Seade on moeldud muru niitmisesk koduaedades. Aiatooriist ei ole ette nhatud hekkide pugamiseks, trimmerdamisesks jms.
Aiatöörist on moeldud muru niitmiseks maapinna korguselt.
Tehnilised andmed
| Muruniiduk AdvancedRotak | 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | Advanced Rotak 36-750 | |
| Tootekood | 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 | |||
| nimipinge V 36 36 36 36 | |||||
Eesti 315
Köki sinses juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.
| Muruniiduk AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Löketerakorpuse laius | cm 42 42 42 46 | ||||
| Löikekörgus mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Murukogumiskoti maht | L 50 50 50 50 | ||||
| Kaal EPTA-menetluse 01:2014 järgi | kg 17,5 16,5 17,5 17,5 | ||||
| Seerianumber vt aiatöörija tüübisildilt | |||||
| Lubatud ümbrustemperatuur | |||||
| - laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| aku lithium-ionl lithium-ion lithium-ionl lithium-ion | |||||
| Nimpinge V 36 36 36 36 | |||||
| artiklikood/mahtuvus | |||||
| - 2 607 336913/1 607 A3502V | Ah | - | 2 x 2,0 | - | - |
| - 2 607 336915/2 607 337047 | Ah | 4,0 | - | 4,0 | 4,0 |
| - 1 607 A35058 | Ah | - | - | - | - |
| Akuelementide arv | |||||
| - 2 607 336913/1 607 A3502V | - 10 | - | - | - | |
| - 2 607 336915/2 607 337047 | 20 | - 20 20 | |||
| - 1 607 A35058 | - | - | - | - | |
| Muruniiduk | Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Tootekood | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| nimipinge | V | 36 | 36 | 36 | 36 |
| Löiketera korpuse laius | cm | 46 | 46 | 42 | 46 |
| Löikekörgus | mm | 25 - 80 | 25 - 80 | 25 - 80 | 25 - 80 |
| Murukogumiskoti maht | L | 50 | 50 | 50 | 50 |
| Kaal EPTA-menetluse 01:2014 järgi | kg | 17,5 | 17,5 | 17,5 | 17,5 |
316|Eesti
| Muruniiduk AdvancedRotak 36-850 | AdvancedRotak 36-890 | AdvancedRotak 36-905 | |||
| Seerianumber vt aiatöörlista tübisildilt | |||||
| Lubatud ümbrustemperatuur | |||||
| - laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - kasutse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - hoistamisel °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | |||||
| aku liitium-loon liitium-loon liitium-loon liitium-loon | |||||
| Nimipinge V 36 36 36 36 | |||||
| artiklikood/mahtuvus | |||||
| - 2 607 336 913/1 607 A35 02V | Ah - - - - | ||||
| - 2 607 336 915/2 607 337 047 | Ah - - 2 x 4,0 2 x 4,0 | ||||
| - 1 607 A35 058 Ah 6,0 6,0 - - | |||||
| Akuelementide arv | |||||
| - 2 607 336 913/1 607 A35 02V | - - - - | ||||
| - 2 607 336 915/2 607 337 047 | - - 20 20 | ||||
| - 1 607 A35 058 | 20 20 - - | ||||
Koi siinses juhises toodud vaartused on moedetud kasutuseks 2000 meetri korgusel merepinnast voi alla seda.
| Laadija | AL 3620 CV | AL 36V-20 | |
| Tootekood | EL | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 661 | 2 607 226 277 | |
| Laadimisvool | A | 2,0 | 2,0 |
| Laadimisaeg (tühja aku puhul) | |||
| - Aku 2,0 Ah | min | 65 | 65 |
| - Aku 4,0 Ah | min | 125 | 125 |
| - Aku 6,0 Ah | min | 185 | 185 |
| Kaal EPTA-menetluse 01:2014 järgi | kg | 0,55 | 0,55 |
| Kaitseklass | ☐/II | ☐/II | |
Mura-/vibratsionivärtused
| AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | AdvancedRotak 36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Mūrataseme vārtused on mōdetud vastavlt EN 60335-2-77
Seadme A-korrigeeritud muratase on üldjuhul:
| -Helirohutase | dB(A) | 73 73 | 73 73 | ||
| -Helivöimsustase | dB(A) | 87 87 | 87 87 | ||
| -Mōtemāramatu s K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
Eesti 317
| AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak36-750 | |
| 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 3 600 HB9 7023 600 HB9 771 | ||
| Vibratsionitase ah (kolme telje vektorsumma) ja mõtemääramatus K on määratud vastavalt EN 60335-2-77 | ||||
| -Vibratsionitase\( a_n \) | \( m/s^2 \) | <2,5 | <2,5 | <2,5 |
| -Mõtemääramatu s K | \( m/s^2 \) | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 | |
| 3600 HB9 872 |
Mūrataseme vārtused on mōddetud vastavlt EN 60335-2-77
Seadme A-korrigeeritud muratase on üldjuhul:
| -Heliröhutase dB(A) | 73 73 73 73 | |
| -Helivöimsustase dB(A) | 87 87 87 87 | |
| -Mötemäramatu s K | dB | =2,5=2,5=2,5=2,5 |
Vibratsionitase ah (kolme telje vektorsumma) ja mootemarematus K on maaratud vastavalt EN 60335-2-77
| -Vibratsionitase\( a_{\eta} \) | \( m/s^{2} \) | \( < 2,5 < 2,5 < 2,5 < 2,5 \) | ||
| -Mötemäramatu s K | \( m/s^{2} \) | \( =1,5=1,5=1,5=1,5 \) |
| Tegevuse eesmärk Joonis Lehekül | |
| g | |
| TarnekomplektA) | A 366 |
| Kaarkäepideme lahtivötmine | B 367 |
| Töökörguse reguleerimine | |
| Murukoguri paigaldamine/eemaldamine C 368 | |
| Löigkeitörguse reguleerimine D 369 | |
| Aku paigaldamine E 369 | |
| Käsitsemine | F 370 |
| - Elektritoite katkestuslūli | |
| paigaldamine | |
| - Sisselulitamine | |
| - Nittmine | |
| - Väljalulitamine | |
| - Elektritoite katkestuslūli | |
| eemaldamine | |
| Aku eemaldamine G 371 | |
| Tööjuhis „Niida“ H 371 | |
| Murukoguri tätetase: tühi/täis | I 372 |
| Kaarkäepideme kokkupanek | J 373 |
| Lökitera hooldus/vehetus | K 374 |
Tegevuse eesmark Joonis Lehekul
g
Tarvikute valimine L 374
A) Tarnekomplekt ei sisalda koki kasusujuhendis olevatel jounistel kujutadu voi kasusujuhendis nimetatud lisatarvikud. Lisatrikvukte taeliku loeteku leiate meie lisatarvikute kataloogist.
Kasutuselevott
Töohutus
Tahelepanu! Lulitage enne puhastus- ja hooldustöde tegemist aiatöriist valja, aktiveerige elektritoite katkestusluliti ja eemaldage aku. Lulitage aiatöriist valja ka juhul, kui toitejuhe on vigastatud voi keerdu lainud.
Löiketerad pörrevad veel moni sekund pärast aiatöörista valjalulitamist.
Ettevaatust: Pörlevaid liketeri ei tohi katsuda.
Aku laadimine
Akul on temperatuurikontroll, mis voimaldab laadida akut ainult temperatuurivahemikus 0^ ja 35^ . See tagab aku pika kasutusea.
318|Eesti
Markus: Aku tarnitakse osaliselt laetuna. Aku voimsuse tagamiseks laadige aku enne esmakasutust laadijas täesti tais.
Liitiumoonakut saab laada igal ajal, ilma et aku kasutusiga liheneks. Laadimise katkestamine akut ei kahjusta. Liitiumoonakut kaitseb tailelu tuhjenemise eest akuelementide elektronoline kaitse „Electronic Cell Protection (ECP)”. Tuhja akuga lulitab kaitseliliti elektritooriista valja: Aiatooriist ei tota enam.
Pārast seda, kui seade on automaatelt vāla lūlitunud, ei tohi sisse-vālja-lūlitit uuesti lūltada. Aku voib kahjustada saada.
Järgige akude körvaldamisjuhiseid.
Aku paigaldamine/ eemaldamine
Markus: Ebasobiva aku kasutamine voib pohjustada seadme törkeid voi kahjustusi.
Sisestage tāislaetud aku. Veenduge, et aku on paigaldatud oigesti.
Kui soovite akut seadmest eemaldada, vajutage aku lukust avamise nuppu ja tommake aku valja.
Laadimine
Laadimine algab kohe, kui laadija vorgupistik on uhendatud pistikupesasse ja aku on laadijasse paigutatud.
Tänu intelligentse laadimisprotssille tuvastab seade aku laadimisoleku automaatset ja soltuvalt akutemperatuurist ja -pingest valitakse sobivaim laadimisvool.
See saastab akut ja tagab, et aku on laadijas alati tailikult laetud.
Akulaadija (AL 3620 CV/AL 3640 CV/AL 36V-20) indikaatortulede tahendus
Kiirlaadimine
Kiirlaadimiset annab marku aku laadmisnait, mis vilgub rohelisel.
Aku indikaatortuli: Laadimise ajal suttivad kolme, ükkeise jarelj kustuvad siis hetkeks. Aku on 1, kui rohised leedid jäavad pusivalt polema. Pubit parestaku taitumist kustuvad rohised
Markus: Kiirladimine on voimalik uksnes siis, kui aku temperatuur on laadimiseks ettenahtud vahemikus, vt peatukki „Tehnilised andmed".
Aku on laetud
Rohelise leed-näidiku püsituli annab marku, et aku on tais.
Peale selle kolab 2 sekundi pikkune
helisignaal, mis annab kuuldavalt marku, et aktu on taïs. Seejärel voib aku laadijast valja vöttä ja seda kasutama hakata.
Kui akusahtel on laadijas tuhi, naitab leed-naidiku pusituli, et vorgupistik on uhendatud pistikupessa ja laadija on toovalmis.
Aku temperatuur on alla 0^ voiule 45^
Leed-nädiku punane pūsituli nāitab, et aku temperatuur ei jäa lubatud temperatuurivahemikku, vt peṭukki
Tehnilised andmed'. Kohe kui aktu on lubatud temperatuuri saavutanud, lilitub laadija automaatset umber kiirladaimisele.
Kui aku temperatuur on väljaspool ettenähtud laadimisvahemikku, suttib aku laadjasse asetamisel punane leed.
Kui laadimisel esineb moni muu torge, siis annab sellest marku punase leed-naidu vilkumine.
Laadimist ei saa alustada ja aku laadimine ei ole voimalik (vt loiku ,Veaotsing").
Laadmisjuhised
Pideva voi mitme ukesteile jargneva laadimistsukli puhul voib laadija kuumeneda. See on tavaparane ega viita laadija tehilisele defektile.
Kui pārast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg loppenud ja aku tuleb vāla vahetada. Järgige kōrvaldamisjuhiseid.
Laadijasse integreeritud ventilatori juhtplokk kontrollib paigaldatud aku temperatuuri. Kui aku temperatuur touseb üle 30^ , jahutab ventilator aku vajalikule laadimistemperatuurile. Sisselulitatud ventilator tekitab iseloomulikku ventileerismüra.
Kui ventilaator ei tota, on aku temperatuur laadimiseks sobiv voi on ventilaator rikkis. Sellisel juhul aku laadimisaeg pikeneb.
Tööjuhised
Aku laadimisoleku nait
Aku on varustud laadimisoleku naiduga, mis naitab akutäitetaset. Aku laadimisoleku nait koosne 3 rohelisest leedist.
Aku laadimisoleku naidu käivitamiseks vajutage aku laadimisoleku naidu nuppu. Aku laadimisoleku nait kustub 5 sekundi moedumisel ieeneest.
Täitetaset saab kontrollida ka eemaldatud akul.
Leed-nait Aku mahtuvus
3 rohelise leedi pusituli ≥ 2 / 3
2 rohelise leedi pusituli ≥ 1 / 3
1 rohelise leedi pusituli ≤ 1 / 3
Kui ukski leed parast sisselulitamist ei sutti, on aku vigane ja tuleb valja vahetada.
Turvalisuse tagamiseks saab akutaitetaset kontrollida uksnes siis, kui aiatöörist ei tota.
Laadimise ajal suttivad kolm rohelist leedi ukkeiste jarel ja kustuvad siis hetkeks. Aku on taesti laetud, kui kolm rohelist leedi pusivalt polevad. Umbes 5 minutit parast aku taitumist rohelised leedid kustuvad uesti.
Temperatuurikontrolli naidiku punane leed naitab, et aiatöörlista aku voi elektronika (sisestud akuga) ei ole ettenahtud temperatuurivahemikus. Sellisel juhul aiatöörlist ei tota voi tõtab vähendatud voimsusega.
Punane leed vilgub, kui lulitada nunnpu voi sisse-valja-lulitit (sisestud akuga): Aku temperatuur ei jaa too temperatuuri lubatud vahemikku.
Kui temperatuur onule 70^, lulitub akunii kauaks valja, kuni jouab taas lubatud temperatuirivahemikku.
Aiatöörista elektronika temperatuurikontroll
Kui lulitada nuppu voi sisse-valja-lulitit, poleb punane leed pusivalt: Aiatooriista elektronika temperatuur on alla 5^ voiule 75^
Kui temperatuur touseb üle 90^ , lulitub toriista elektroonika nii kauaks valja, kuni jouab taas lubatud temperatuurivahemikku.
Löikejöudlus (aku toöiga)
Löikejóudlus (aku toöiga) soltb muru omadustest, nt murutihedusest, niiskusest, pikkusest ja löikekörgusest.
Löikejóudlus (aku toöiga) vaheneb ka siis, kui niidukit nittmise ajal tihti sisse ja valja lulitada.
Löikejóulduse (aku toea) parendamiseks on soovituslik sagedamini niita, tosta liokekorgust ja kondida niitmise ajal moōduka tempoga.
Alltoodud naide iseloomustab loikekorguse ja loikejoudluse seost kolme erineva aku puhul.
NlitmistingImused
Väga hore, kuiv muru
| Löikejöudlus | |
| Aku 2,0 Ah kuni 250 m | 2 |
| Aku 4,0 Ah kuni 500 m | 2 |
| Aku 6,0 Ah kuni 750 m | 2 |
Aku toea pikendamiseks saab Boschi aiatooriistade mugiesindustest soetada soovi korral lisaaku.
Veaotsing
| Mootor ei lähe käima | Seadme sisekaablid ei ole toökorras Pöörduge Boschi Müügiesindusse | |
| Aku on tūhi Laadige akut | ||
| Aku on liiga kūlm/lliqa kuum Soojendage akut/laske akul jahtuda | ||
| Muru on liiga körge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekörgusele | ||
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele | ||
| Kaitselūliti ei ole öigesti/täielikult paigaldatud Paigaldage öigesti | ||
| Seade tõotab katendlikult | Seadme siseühendused ei ole korras Pöörduge Boschi Müügiesindusse | |
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekörgusele | ||
| Niiduk niidab ebaühtase pikkusega ja/vöimootoril pole jõudu | Liiga madal lõikekörgus Reguleerige niiduk maksimaalsele lõikekörgusele | |
| Löiketera on nūri | Vahetage lõiketera (vt joonist K) | |
| Vöimalik tõnge või takistus Lülitage tõörist valja ja katkestage elektritoide | ||
| Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati tõkindaid) | ||
| Löiketera on paigaldatud valet pidi Monteerige lõiketera öigit pidi | ||
| Seade on sisse lūlitatud, aga lõiketera ei põörle | Murupraht takistab lõiketera tõdd Lülitage tõörist valja ja katkestage elektritoide | |
| Eemaldage ummistus (kandke alati tõkindaid) | ||
Bosch Power Tools 1609 92A 5BS| (14.10.2019)
320|Eesti
| Tundemärk Vöimalik pöhjus Abi | ||
| Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) | ||
| Tugev vibratsioon/mūra | Löiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) | |
| Löiketera on kahjustatud | Vahetage lõiketera (vt joonist K) | |
Aku ja laadija
| Tunnusmärgid Vöimalik pöhjus Abi | ||
| Laadijal põleb aku | Aku ei ole ùogesti paigaldatud Pange aku ùogesti laadijasse | |
| laadimisoleku punane tuli | Akuklemmid on määr Dunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja | |
| Laadimine ei ole vöimalik | Aku on kahjustunud Vahetage aku välja | |
| Aku laadimisoleku näidud ei põle | Vörgupistik ei ole (öigesti) pistikupessa ühendatud | Ühendage pistik (öigesti) pistikupessa |
| Pistikupesa, toitejuhe või akulaadija on kahjustunud | Kontrollige vörgupinget, vajadusel toimetage akulaadija Bosch ei elektrööristade volitatud hooldustöökotta | |
Hooldus ja teenindus
Akuhooldus
Tahelepan! Lulitage enne puhastus- ja hooldustoode tegemist aiatooriist valja, vajutage elektritoite katkestusluliti sisse, eemaldage aku ja murukogur.
Kandke alati aikindaid, kui tootate niiduki teravate loiketerade alas.
Aku tooea tagamiseks pidage kinnj jargmistest juhistest:
-Kaitske akut niiskuse ja vee eest.
-Hoiustage aiatooiista ja akut temperatuirivahemikus 20°C kuni 50^ Arge jatke akut nt suvel kuuma autosse.
-Hoiustage akut eraldiseisvalt, mitte tooriista sees.
- Arge jatke akut otsese paikesekirguse korral aiatooriista sisse.
-Aku sobivaim houstamistemperatuur on 5^
- Puhastage aku ohutusavasid pehme, puhta ja kuiva pintsliga.
Kui pārast laadimist on aku kasutusaeg tunduvait lühem, on aku kasutusaeg loppenud ja aku tuleb valja vahetada.
Klienditeenindus ja kasutusalane nôustamine
Boschi elektriliste kasitööristade remont ja houldus
Parnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549568
Faks: 6791129
Teisaldamine
Komplektis sisalduvate liitium-ionn-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute poolt teostatava veo puhul (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Veetava toote ettevalmistamisel tuleb kaasa ohtlike ainete veo asjatundja.
Akude veol peab akude korpus olemva vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu.Jargige ka voimalike taiendavaid riigiseseseid eeskirju.
Kasutuskölmatuks muutunud seadmete kaitlus
Aiatooriistad, akud, tarvikud ja pakendid tuleb keskkonnasäastlikult ringlusse votta.
Arge visake aiatooiistu ja akusid/patareisid olmeprugisse!
Uksnes EL liikmesriikidele:
Elektri- ja elektronikaseadmete jaatmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EU kohaselt tuleb defektsed voi kasutusressursi ammendanud aiatooriistad ning akud/patareid eraldi kokku koguda ja keskkonnasaastlikult ringlusse votta.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis Transport.
Latviešu
Drošibas noteikumi
Uzmanibu! Rupigi izlasiet talak
sniegtos noradijumus. lepazistieties
ar izstradajuma vadibas elementiem
un ar ta pareizu lietošanu. Pec
izlasijanas saglabajiet lietošanas
pamacibu turpmakai izmantošanai.
Uz dárza instrumenta korpusa atteloto symbolu skaidrojums
Vispareja rakstura bridinajuma zime.
