Produkttyp	Sladdlös gräsklippare
Märke	Bosch
Modell	AdvancedRotak 36890
Klippbredd	46 cm
Klipphöjd	25 - 80 mm (justerbar, 7 lägen)
Uppsamlingskorgens volym	50 liter
Batterityp	Litiumjon 36 V
Batterikapacitet	6,0 Ah
Driftstid (batteri 6,0 Ah)	Upp till 750 m² (fint och torrt gräs)
Laddtid (batteri 6,0 Ah)	Cirka 185 min
Laddare	AL 3620 CV / AL 36V-20 (2,0 A)
Vikt	17,5 kg (enligt EPTA 01:2014)
Ljudtrycksnivå	73 dB(A)
Ljudeffektnivå	87 dB(A)
Vibrationer (totalvärde)	< 2,5 m/s²
Lövsamlingsfunktion	Ja (specialblad)
Hopfällbart handtag	Ja (vertikal förvaring)
Indikator för korgens fyllnadsgrad	Ja
Central justering av klipphöjd	Ja
Överbelastningsskydd	Ja (elektronisk brytare)
Förvaringstemperatur	-20 °C till +50 °C

Vanliga frågor - AdvancedRotak 36890 BOSCH

Hur startar jag gräsklipparen AdvancedRotak 36890?

För att starta, sätt i batteriet helt, tryck sedan in brytaren (skiljebrytaren) och tryck på på/av-knappen. Håll den intryckt under klippningen. För att stoppa, släpp knappen.

Hur justerar jag klipphöjden?

Använd den centrala höjdjusteringsspaken. Vrid den för att välja ett av 7 lägen, från 25 mm (mycket kort gräs) till 80 mm (högt gräs). Gör detta alltid med motorn avstängd.

Vad är batteriets drifttid?

Drifttiden beror på gräset och klipphöjden. Med ett 6,0 Ah-batteri kan du klippa upp till 750 m² fint och torrt gräs. Klipp oftare och med högre klipphöjd för att optimera drifttiden.

Hur rengör jag gräsklipparen?

Innan rengöring, ta bort batteriet och korgen. Rengör höljet och bladen med en mjuk och torr borste. Använd aldrig högtryckstvätt eller vatten. Rengör regelbundet batteriets ventilationsöppningar.

Hur använder jag lövsamlingsfunktionen?

Bladet är utformat för att samla löv. Ställ in maximal klipphöjd (80 mm) och klipp endast på gräsmattan. Inspektera området för att undvika hårda föremål. Uppsamlingskorgen samlar löven.

Hur förvarar jag gräsklipparen?

Handtaget fälls ihop för platsbesparande förvaring. Se till att batteriet är borttaget och förvaras separat vid en temperatur mellan -20°C och 50°C. Förvara gräsklipparen torrt och frostfritt.

När ska jag byta blad?

Byt blad om de är slöa eller skadade. Använd endast originalblad från Bosch. Använd handskar vid byte. Dra åt muttern till 27 Nm.

Vad gör jag om motorn inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Se till att brytaren är aktiverad. Om batteriet är för varmt eller för kallt, låt det återgå till rumstemperatur. Om problemet kvarstår, kontakta Boschs kundservice.

Hur förvarar jag batteriet?

Förvara batteriet separat från gräsklipparen, på en torr plats skyddad från sol och extrema temperaturer (helst 5°C). Lämna inte batteriet i gräsklipparen i direkt solljus. Ladda det till cirka 30-50 % före längre förvaring.

Var hittar jag reservdelar?

Reservdelar finns på Boschs webbplats (www.bosch-pt.se), i onlinebutiken. Du kan också beställa via telefon eller e-post via kundtjänst. Ange ditt gräsklippares tiosiffriga artikelnummer.

BRUKSANVISNING AdvancedRotak 36890 BOSCH

grene - de kan blive skåret af.

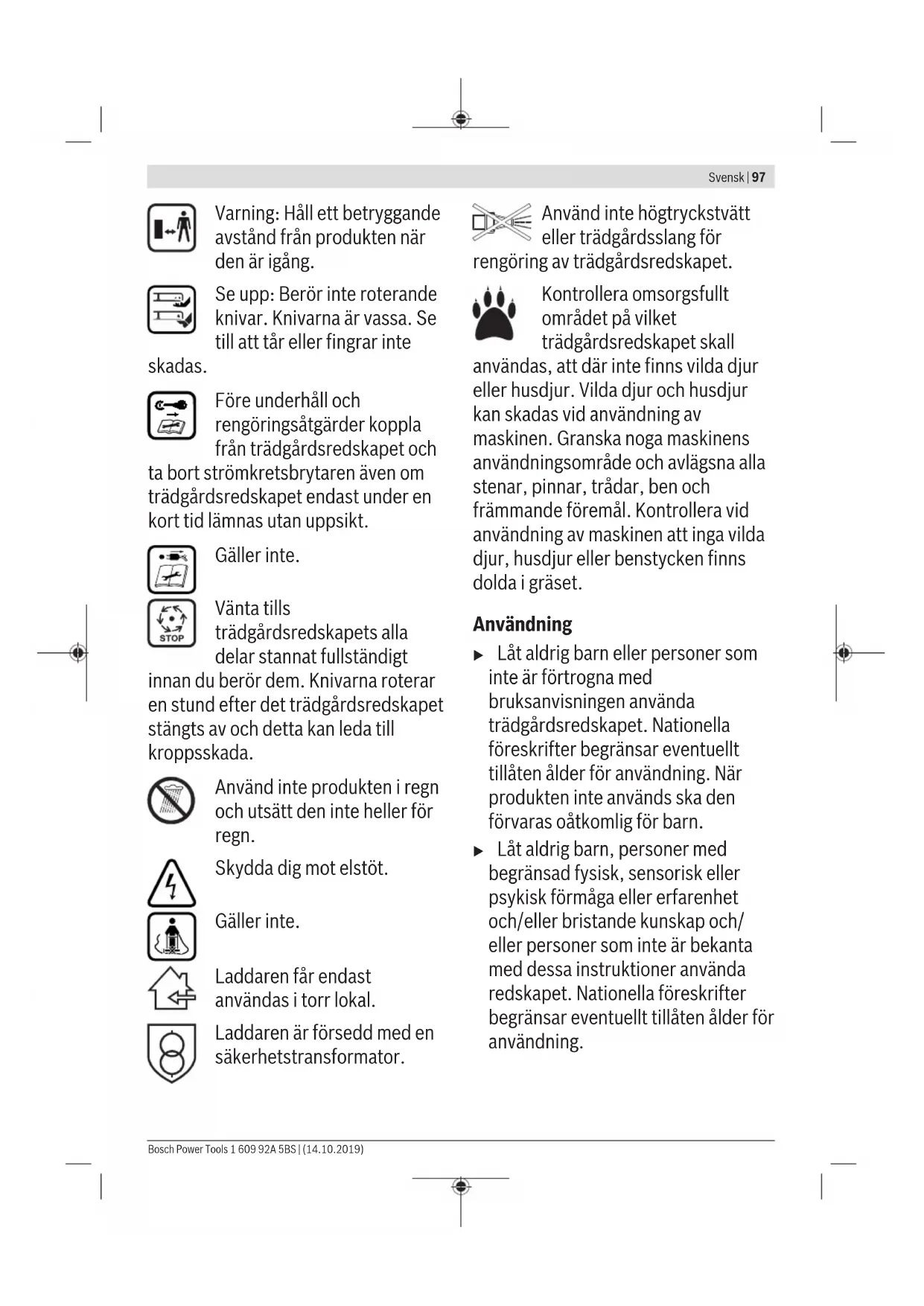

Sakerhetsanvisningar
Observera! Läs noggrant igenom anvisiningarna. Gör dig förtrogen medprodukten manöverorgan och dess korrekta användning. Förvara driftinstruktionen sākert für senare behov.

Beskrivning av symbolerna på tradgårdsvredskapet

Allman varning for riskmoment.

Läs nogaigenbruksanvisningen.

Se till att personer, som befinner sig i narheten intes skadas av ivagslungade

främnde foremål.

Varning: Hallett betryggande avstand fran Produkten nar den ar igang.

Se upp: Berör inte roterande knivar. Knivarna ar vassa. Set till att tar eller fingrar inte

skadas.

Fore underhall och
rengöringsatgärder koppla
fran tradgårdsredskapet och

ta bort strömkretsbrytaren även om tradgårdsvredskapet endast under en kort tid lamnas utan uppsikt.

Gallerinte.

Vanta tills
trädgårdsvredskapets alla
delar stannat fullständigt

innan du berör dem. Knivarna roteraren stund after det trädgårdsredskapet stängts av och detta kan leda tillkroppsskada.

Använd inteprodukteniregn och utsatt deninte heller for regn.

Skyddadigmotelstot.

Gallerinte.

Laddaren fár endast
anvandas i torr lokal.

Laddaren ar forsedd med en sakerhettransformator.

Använd inte hogtryckstvatt
eller tradgårdsslang for
g av tradgårdsredskapet.

Kontrollera omsorgsfullt
området på vilket
trädgårdsredskapet skall

anvandas, att dar inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid anvandning av maskinen. Granska noga maskinens anvandningsomrade och avlagsna alla stenar, pinnar, tradar, ben och frammande foremål. Kontrollera vid anvandning av maskinen att inga vilda djur, husdjur ell er benstycken finns dolda i graset.

Användning

Lät aldrig barn eller personer som inte ar fortrogna med bruksanvisningen anvanda tradgardsredskapet. Nationella foreskrifter begränsar eventuellt tillaten alder for användning. Narprodukten inte anvandska den forvaras öatkomlig for barn.

Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk formåga aller erfarenhet och/eller bristande kunskap och/ller personer som inte ar bekanta med dessa instruktioner använda redskapet. Nationella foreskrifter begränsar eventuellt tillåten älder for användning.

Barn bör overvakas for att sakerställa att deinte leker med redskapet.
Använd aldrig tradgårdsredskapet\ när personer, speciellt dã barn eller\ husdjur, uppehäller sig i narheten.
Användaren ansvarar För olyckor och skador som drabbar andra manniskor eller deras egendom.
Anvand inte oppna gummiskor ellersandaler da du anvander Produkten.Anvand alltid kraftiga skor och langa byxor.
Granska noga grasmattan innan du startup och plocka bort stenar, kvistar, staltradar, ben och andra frammande foremal.
Kontrollera innan arbetet paborjas att knivarna, knivskruvarna och skargruppen inte ar slitna ellerskadade.Byt alltid samtidigt ut slitna ellerskadade knivar och knivskruvar for att undvika obalans.
Arbeta endast i dagsljus aller vid god belysning.
Vid dalgit vader, speciellt om askvader vantas, fargrasklipparen inte anvandas.
Anvand helst inte tradgardsredskapetivattgras.
Gå lugnt, spring aldrig.
Använd aldrig tradgårdsredskapet med defekta skyddsanordningar, kapor erler utan sakerhetsutrustning som t. ex. avledningskydd och/eller uppsamlingskorg.

Vi rekommenderanvandning av horselskyddforatt skyddaig sjalv.
Använd inte tradgårdsvredskapet när du arrott, sjuk erler om du ar paverkad av alcohol, droger erler mediciner.
- Arbete på sluttningar kan内在ebära fara:

• Klipp inte gräset på mycket brant slutting.
• Se till att du har bra fotfaste på lutande mark och vatt gräs.
• Klipp gräset på lutande mark alltid tvårs over och aldrig upp- och nedfor.
• Varytterst fösaktig nar riktningen vaxlas.

Varytterst forsiktig när du gär bakat eller drar tradgårdsredskapet.
Skjut tradgårdsredskapet vid gräsklippning alltid framät och dra det inte mot kroppen.
Knivarna maste stå stilla när tradgårdsredskapet tippas for transport, när det körs over ytor utan gräs och när tradgårdsredskapet transporteras till eller frän området som sca klippas.
Tippa inte tradgårdsredskapet nar motorn startas.
Koppla pa tradgardsredskapet enligt beskrivning iBruksanvisingen och se till att du haller fotterna pa betryggande avstand fran roterande delar.

Häll handerna och fötterna på betryggande avständ från roterande delar.
Häll dig på avständ till utkastningszonen när du använder tradgårdsredskapet.
Tradgardsredskapet farr aldrig lyftas upp ellbaras med motorn igang.
Kontrollera att tradgardsredskapet vid lagring star med alla 4 hjul mot underlaget.
Lyft tradgårdsredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt.
Gör inga Förändringar på redskapet. Otilatna Förändringar kan menligt påverka redskapets sakerhet och leda till kraftigare buller och vibrationer samt)dalg effekt.

Lövuppsamling

Lövsamlarknivens form kan ta upp Höstlövet fran graset. För attenna Funktion skafungera perfekt bör beaktas:

• Samla upp lov endast med maximal klipphojd.
• Samla upp lov endast pa grasmattan.
  -Fore uppsamling av lov kontrollera arbetsytan och hall personer, husdjur, foremal av glas och bilar pa betryggande avstand.

Lossa strömkretsbrytaren

• Alltid nar tradgårdsredskapet lamnas atan uppsikt.
  -Innan blockeringar atgardas.

När kontroll, rengöring ell er arbeten utförs pa tradgårdsredskapet.
- Efter kontakt med främnde foremål; kontrollera genast tradgårdsredskapet avseende skada och byt ut kniven vid behov.
- När tradgårdsredskapet börjar vibrerar på ovenligt satt (kontrollera genast).

Service

Använd alltid trädgårdshandskar\ när atgärder kravs i narheten av\ skarpa knivar.
Granska att alla muttrar, bultar och skruvar sitter stadigt fast for att mojliggora tryggt arbete med redskapet.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
Kontrollera regelbundet uppsamlingskorgens tillstand och forslitning.
Kontrollera redskapet och byt av sakerhetsskal ut forslitna och skadade delar.
Anvand endast knivar som ar avsedda for detta tradgardsredskap.
Kontrollera att reservdelarna ar av Bosch-fabrikat.
Fore lagring kontrollera att tradgardsredskapet ar rent och fritt fran rester. Vid behov rengor med en mjuk, torr borste.

Sakerhetsanvisningar och Anvisningar for optimal hantering av batteriet

Kontrollera att tradgardsredskapet ar frankopplat och strömkretsbrytaren ar lossad innan batteriet sats in. Satt inte in batteriet i ett inkopplat tradgardsredskap, detta kan leda till olyckor.
Anvand endast Bosch batterier som ar avsedda for tradgardsredskapet. Om andra batterier anvands, finns risk for kroppsskada och brand.
Oppnainte batteriet.Detta kan leda till kortslutng.

Skydda batteriet mot hog varme och även mot t.ex. langre solbestralning, eld, vatten och fukt. Risk for explosion.

Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål avstand frän batteriet som inte används for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Ur skadat ell fer anvnt batteri kan angor avga. Tillfor friskluft och uppsok en lakare vid besvar. Angorna kan reta andningsvagarna.
Anvand endast batteriet i Produktkr farn tilverkaren. Detta skyddar batteriet mot farlig overbelastning.
Batteriet kan skadas av vassa foremål som t.ex. spikar eller skruvmejslar ell er grund av yttre paverkan. En intern kortslutning kan uppsta och rok, explosion eller overhettning kan forekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk foreligger.
Skydda batteriet mot fukt och vatten.
Lagra tradgardsredskapet och batteriet endast inom temperaturomradyet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen.
Rengör vid tillfällie batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Sakerhetsanvisningar for laddare

Läs alla sakerhetsanvisingar och anvisiningar. Underlætenhet att folja sakerhetsanvisingarna och anvisiningarna kan leda till elstótar, eldsváda och/eller svāra

personskador.

Spara alla sakerhetsanvisningar och anvisningar for framtida bruk.

Anvand laddaren endast om du ar fortrogen med dess Funktioner och utan inskränkning behärskar hanteringen erler om du fatt de anvisningar for manovrering som kravs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk ellerpsykisk formaga aller erfarenhet

och/eller bristande kunskap och/
eller personer som inte ar bekanta
med dessa instruktioner anvanda
laddaren. Nationella foreskrifter
begransar eventuellt tillaten alder for
anvandning.

Observerabarninärhen.Darvid sakerstalls att barninte leker med laddaren.
Ladda endast Bosch uppladdningsbara litiumjonbatterier fran en kapacitet pa 2,0 Ah (fran 10 battericeller). Batterispänningen maste stämma overens med laddarens batterispänning. Ladda inga engangsbattery. Annars foreligger brand- och explosionsrisk.

Skydda laddaren mot regn och vata. Tränger vatten in i laddaren ökar risken for elektrisk stöt.

Häll laddaren ren. Vid smuts ökar risken for elektrisk stöt.
Kontrolera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du marker nagon skada. Öppna inte laddaren på egen hand utan lately endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel ellertkontakt ökar risken for elstöt.
Anvand inte laddaren på lattantändigt underlag (t.ex. papper, textil osv.) erler i lattantändlig omgivning. Brandrisk foreligger på grund av uppvärmning av laddaren under drift.
Tack inte over laddarens ventilationsoppningar. Laddaren kan i annat fall overhettas och fungerar da inte langre korrekt.
For okad elektrisk sakerhet rekommenderas användingen av en jordfelsbrytare med en max. utlosningsström på 30 mA. Testa alltid jordfelsbrytarenFore användning.

Symboler

Symbolerna nedan ar viktiga fort kunna lasa och forsta brauksanvisingen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tinkning av symbolerna hjalper till att bättre och säkrare användaprodukten.

Symbol Betydelse

Röreleriiktning

Reaktionsriktning

Bär skyddshandskar

Vikt

Inkoppling

Fränkoppling

Symbol Betydelse

√	Tilläten hantering
×	Förbjuden handling
CLICK	Hörbart ljud
	Tillbehör/reservdelar

Ändamålsenig användning

Tradgardsredkapet ar avsett for grasklippning i en hemtradgard.

Tradgardsredskapet ar inte avsett for klippning av hack, trimming, sönderhackning osv.

Trädgardsredskapet ar avsett for grasklippning pa markhojd.

Tekniska data

Gräsklippare AdvancedRotak		36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Artikelnummer		3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Nominellspänning	V 36 36 36 36
Knivhusets breddd cm 42 42 42 46
Sittthöjd mm 25 - 80 25 - 80 25 - 80 25 - 80
Uppsamlingskorgens volym	I 50 50 50 50
Vikt enligetEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se dataxylten på gräsklipparen
tilläten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vidanvändning	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Batteri Li-jon	Li-jon	Li-jon	Li-jon
Nominellspänning	V 36 36 36 36
Produktnummer/kapacitet
- 2 607 336913/1 607 A3502V	Ah	- 2 x 2,0	-	-	-
- 2 607 336915/2 607 337047	Ah	4,0	-	4,0	4,0

102 | Svensk

Gräsklippare AdvancedRotak		AdvancedRotak		AdvancedRotak AdvancedRotak AdvancedRotak 36-750
		36-650	36-660
-1607 A35058	Ah - - - -
Antal battericeller
-2607 336913/1607 A3502V		-10 - -
-2607 336915/2607 337047		20 - 20 20
-1607 A35058		- - - -

Alla varden i anvisingen ar uppmatta for anvandning under ell per 2000 meters hojd over havytan.

Gräsklippare Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Artikelnummer		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Nominell spanning V 36 36 36 36
Knivhusets bredd cm 46 46 42 46
Snithöjd mm 25 - 80 25 - 80 25 - 80 25 - 80
Uppsamlingskorgens volym	I 50 50 50 50
Vikt enlicht EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Seriennummer se dataxylten på gräsklipparen
tilläten omgivningstemperatur
- vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- vid användning °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- vid lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteri		Li-jon	Li-jon	Li-jon	Li-jon
Nominell spanning V 36 36 36 36
Produktnummer/kapacitet
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Antal battericeller
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Alla varden i anvisingen ar uppmatta for anvandning under erer pa 2000 meters hojd over havsytan.

Laddare		AL 3620 CV	AL 36V-20
Artikelnummer	EU	2 607 225 657	2 607 226 273

Laddare AL 3620 CV AL 36V-20
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Laddström A 2,0 2,0
Laddningstid (battery urladdat)
-Batteri 2,0 Ah min 65 65
-Batteri 4,0 Ah min 125 125
-Batteri 6,0 Ah min 185 185
Vikt enligt EPTA-Procedure 01:2014 kg 0,55 0,55
Skyddsklass	☐/☐ /☐ ☐

Buller-/vibrationsdata

	AdvancedRotak 36-650	AdvancedRotak 36-660	AdvancedRotak 36-690	AdvancedRotak 36-750
	3 600 HB9 604	3 600 HB9 605	3 600 HB9 607	3 600 HB9 702
	3 600 HB9 672	3 600 HB9 673		3 600 HB9 771

Bulleremissionsvarden framtagna enlgt EN 60335-2-77

Produktens A-vägda Ijudniva uppnär i typiska fall:

-Ljudtrycksnivå dB(A)		73 73 73 73
-Ljudeffektnivå dB(A)		87 87 87 87
-Onoggrannhet K	dB	=2,5	=2,5	=2,5	=2,5
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60335-2-77
-Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	<2,5	<2,5	<2,5	<2,5
-Onoggrannhet K	\( m/s^2 \)	=1,5	=1,5	=1,5	=1,5
		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606	3 600 HB9 901

Bulleremissionsvardenframtagna enligt EN 60335-2-77

Produktens A-vägda Ijudniva uppnár i typiska fall:

-Ljudtrycksnivå dB(A)		73 73 73 73
-Ljudeffektnivå dB(A)		87 87 87 87
-Onoggrannhet K	dB	=2,5	=2,5	=2,5	=2,5
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enligt EN 60335-2-77
-Vibrationsemissio nsvärde \( a_h \)	\( m/s^2 \)	<2,5	<2,5	<2,5	<2,5
-Onoggrannhet K	\( m/s^2 \)	=1,5	=1,5	=1,5	=1,5

Montering och drift

Handlingsmål	Bild	Sida
Leveransen omfattarA)	A	366
Fäll upp bygelhandtaget	B	367

Handlingsmål	Bild	Sida
Arbetshöjdensinställning
Insättning/borttagning av uppsamlingskorgen	C	368
Inställning av smitthöjd	D	369

Insättning av batteri E 369
Användning	F 370
- Sätt in strömkretsbrytaren
- Koppla in
- Klipp
- Koppla frü
- Ta bort strömkretsbrytaren
Ta bort batteriet G 371
Arbetsanvisningar "klippning" H 371
Uppsamlingskorgens nivåindikering tom/full	I 372
Fäll ihop bygelhandtaget J 373
Knivskötsel/knivbyte K 374
Välj tillbehör L 374

A) I bruskanvisningen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I värt tillbehörprogram beskrivs allt tillbehör som finns.

Driftstart

För din sakerhet

Observera!Fore underhall och rengoringsatgder koppla fran tradgardsredskapet, ta loss stromkretsbrytaren och bort batteriet. Detta galler aven for skadad, snittad ellerr tilltrasslad natsladd.
Efter frankoppling av tradgardsredskapet ror sig knivarna annu nagra sekunder.
Seupp:Berortinde naderoterande kniven.

Ladda batteriet

Batteriet ar forsett med en temperaturovvakning som endast tillater uppladdning inom ett temperaturomrde mellan 0^ och 35^ . Detta ger batteriet lang livslängd.

Anmärkning: Batteriet levereras ofullstandigt laddat. For full effekt ska batteriet fore forsta användingen laddas upp i laddaren.

Lithiumjonbatteriet kan när som helst laddas upp, eftersom detta inte paverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Lithiumjonbatteriet ar skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet ar urladdat kopplas redskapet frän genom en skyddskrets: Tradgårdsredskapet fungerar inte langre.

Tryck inte på strömställaren after det elredskapet automatiskt kopplats frän. Risk finns für att batteriet skadas.

Beakta anvisingarna for batteriers avfallshantering.

Insätting/uttagning av batteriet

Anmärkning: Om olåmpliga batterier används kan det leda till störfungtioner eller till äverkan på redskapet.

Ställ in det laddade batteriet. Kontrollera, att batteriet ar fullständigt insatt.

Avlagsna batteriet fran elverktyget genom att trycka pa batteriets uplasningsknapp och dra ut batteriet.

Laddning

Laddningen startar nár laddarens stickpropp ansluts till natuttaget och batteriet placeras i laddaren.

Den intelligente laddningsmetoden registrar automatiskt batteriets laddningstillstand och laddar i relation till batteriets temperatur och spanning med optimal laddstrom.

Härvid skonas batteriet samtidigt som det alltid á fulladdat
när det sitter kvar i laddaren.

Betydelse av indikeringselementet pa laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pagaende nabbladdning signaleras med blinkande gron laddningsindikator.

laddning tands batterimodulens tre grona lysdioder i foljd och systknar after en kort stund. Batteriet ar fullstandigt uppladdad nar de tre grona lysioderna ar permanent tanda. Ungefjar 5 minuter after det batterimodulen ar fullstandigt uppladdad systknar de tre grona lysioderna.

Anmärkning: Snabbladdning ar endast möjig nar batteriets temperatur ligger inom tillatet laddningstemperaturomrade, se avsnitt "Tekniska data".

Batteriet ar laddat

En konstant tand grön lysdiod signalerar att batterimodulen ar fullstandigt uppladdad.

Dessutom avges under ca. 2 sekunder en

signal som akustiskt signalerar att batteriet ar fulladdat. Batteriet kan nu genast tas ut och anvandas.

Utan insatt batterimodul signalerar den konstant tanda grona lysdioden att natsladden ar ansluten till vagguttaget och att laddaren ar klar for anvanding.

Batteriets temperatur underskrider 0^ aller. overskrider 45^

Konstant Ijusiden roda

batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanfor tillatet

temperaturomrade, se avsnitt "Tekniska data". När tillatet temperaturomrade uppnås, kopplan laddaren automatiskt om till snabbladdning.

Om batterierna inte ligger inom tillatet temperaturomrade for laddning tand den roda lysdioden nar batteriet placeras i laddaren.

Laddning inte möglig

Uppstär en störning under laddningen signaleras detta med blinkande roldysdiod.

Laddning kan inte startas och batteriet kan inte laddas upp (se "Felsökning").

Anvisningar for laddning

Vid kontinuierlga resp. after varandra upprepade laddningscyklerutan avbrott kan laddaren blvarm.Detta ar

utan betydelse och ar inte ette tecken pa att laddaren har en tekniisk defekt.

Ar brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.

Beakta anvisingarna for avfallshantering.

Om fläkten inte gär ligger batteritemperaturen i det optimala laddningsttemperaturomrädet aller fläkten defekt. I detta fall förlangs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet ar forsett med en laddningsdisplay som visar batteriets laddningstillstand. Laddningsindikatorn har 3 grona lysdioder.

Tryck på knappen for laddningsindikatorn für aktivering av laddningsindikatorn. Efter ca 5 sekunder systknar laddningsindikatorn automatiskt.

Laddningsstillstandet kan kontrolleras även på uttaget batteri.

LED-display Batterikapacitet

3 gröna LED lyser konstant ≥ 2/3

2 gröna LED lyser konstant ≥ 1/3

1 grön LED lyser konstant ≤ 1/3

1 Gron LED blinkar Reserv

Om ingen lysdiod tänds nar knappen trycks ned, ar batteriet defekt och maste bytas ut.

Av sakerhetsskal kan laddningstillstandet endast avfragas narradgardsredskapet aravstangt.

Under laddning tands batterimodulens tre grona lysdoder i foljd och slocknar after en kort stund. Batteriet ar fullstandigt uppladdad nar de tre grona lysdioderna ar permanent tanda. Ungefär 5 minuter after det batteriet ar fullstandigt uppladdat slocknar de tre grona lysdioderna.

Batteriets display for temperaturövervakning

Den röda lysdioden i displayen for temperaturövervakning signalerar om batteriet aller tradgårdsredskapets elektronik

Felsökning

(vid monterat batteri) inte ligger inom optimalt temperaturomrade. I detta fall fungerar tradgardsredskapet inte alls aller med nedsatt effekt.

Batteriets temperaturövervakning

Den roda lysdioden blinkar nar knappen eller stromstellaren trycks (vid insatt batteri): Batteriets temperatur ar utanfor tillatet temperaturomrade for anvanding.

Vid en temperatur over 70^ koplas batteriet fran tills det ater ligger inom optimalt temperaturomrade.

Temperaturövervakning av tradgårdsredskapets elektronik

Den roda lysdioden lyser permanent nar strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5^ erlleroverskrider 75^

Vid en temperatur over 90^ frankoplar elektroniken tradgardsredskapet tills det ater ligger inom tillatet driftsttemperaturomrade.

Snittkapacitet (batteriets livslängd)

Snittkapiteten (batteriets livsländg) ar beroende av gräsets egenskaper, tathet, fuktighet, langd och sinthöjd.

Ofta upprepat till- och franslag av tradgardsredskapet under grasklippning reducerar aven snittkapaciteten (batteriets brukstid).

For optimizing av snittkapaciteten (batteriets livslangd)
rekommenderar vi att ota klippa graset, öka smitthöjden och
att gå fram med mättlig hastiget.

Nedan angivet exempel visar sammanhanget mellan snitthöjd och snittkapacitet for tre batterier.

Snittvillkor

Mycet glest, torrt gris

Snittkapacitet

Batteri 2,0 Ah upp till 250 m

Batteri 4,0 Ah upp till 500 m

Batteri 6,0 Ah upp till 750 m

For att öka brukstiden kan ett extra batteri beställas hos en auktoriserad servicestation for Bosch tradgårdsredskap.

Symptom Mojjig orsak Atgard

Motorn startupinte Tradgardsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst

Batteriet ar urladdat Ladda opp batteriet

106 | Svensk

Symptom Möjilig orsak Åtgård
	Batteriet für kallt/hett Låt batteriet värmas/kallna
	Gräset ar für längt Max. tilläten grashöjd med den högsta smitthöjdinställningen ar 30 cm
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
	Strömkretsbrytaren inte korrekt/ordentligt insatt Sättkorrekt in
Trädgårdsvredskapet gär med avbrott	Trädgårdsvredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Motorskyddet har lõst ut Låt motorn avkylas och ställ in större smitthöjd
Trädgårdsvredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Smitthöjen for liters Ställ in större smitthöjd
	Kniven ar trubbig	Byt ut kniven (se bild K)
	Eventuellt tilltäppt Koppla是从trädgårdsvredskapet och ta bort strömkretsbrytaren
		Kontrollera trädgårdsvredskapets undresida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning Montera kniven i rätt riktning
Efter trädgårdsvredskapets tillslag roterar inte kniven	Kniven blockeras av gräs Koppla是从trädgårdsvredskapet och ta bort strömkretsbrytaren
		Avlågsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)
	Kniven skadad	Byt ut kniven (se bild K)

Batteriet och laddaren

Symptom Möjlig orsak Åtgård
Den röda batteriladdningsindikat orn på laddaren blinkar Laddning inte mögil	Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren
	Batterikontakterna ar Förorenade Rengör kontakterna t. ex. genom att upprepade gänger satta in och ta ut batteriet, eller byt batteriet vid behov
	Batteriet ar defekt Ersätt batteriet
Batteriladdningsindika tornera på laddaren lyser inte	Laddarens stickpropp ar inte (korrekt) kopplad Anslut stickproppen korrekt i vagguttaget
	Vagguttaget, nätsladden eller laddaren ar defekt	Kontrolera natspänningen, lately vid behov en auktorisarad serviceverkstad für Bosch el-verktyg kontrollera laddaren

Underhäll och service

Batteriets skötsel

Observera!Fore underhall och rengoringsatgärder koppla fran tradgardsredskapet, ta loss strömkretsbrytaren och bort batteriet smt uppsamlingskorgen.
Anvand alltid tradgardshandskar nar atgarder kravs i narheten av skarpa knivar.

Beakta foljande anvisningar och atgarden for att garantera optimal anvandning av batteriet:

Skydda batteriet mot fukt och vatten.

Lagra tradgardsredskapet och batteriet endast inom temperaturomradyet -20°C till 50°C. Lämna inte batteriet på sommaren t.ex. i bilen.
Lagra batteriet separat och inte i tradgardsredskapet.
- Latinte batteriet sitta kvar i tradgardsredskapet i direkt solsken.
- Optimal temperatur for forvaring av batteriet ar 5^
Rengor vid tilfalle batteriets ventilationsoppningar med en mjuk, ren och torr pensel.

Är brukstiden after uppladdning onormalt kort tyder det pa att batteriet ar forbrukat och maste bytas ut.

Kundtjanst och applikationsrådgivning

Ange alltid vid forfrånginar och reservdelsbeställninger ovillkorligen det 10-siffriga produktumret som finns pä Produktens typskylt.

Svenska

Vid transport genom tredje person (t. ex.: flygfrakt eller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Sekundärbatterier fär fösändas endast om höljet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan roras i forpackningen. Beakta också eventuella nationella foreskrifter.

Avfallshantering

Tradgardsredskap, batterier, tillbehör och forpackning sca omhändertas på miljövänligt satt für atervinning.

Släng inte tradgårdsredskap och inte heller batterier i hushällsavfall!

Endast for EU-länder:

Enligt europeiska direktivet 2012/19/EU maste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier separat omhandertas och pa miljovanligt satt lamnas in for atervinning.

Beakta anvisiningarna i avsnittet Transport.

Norsk

Vær spesielt forsiktig när du gär bakover eller trekker hageredskapet.
Skyv hageredskapet alltid fremover\ när du klipper gressplenen og trekk\ det aldri mot kroppen.
Knivene ma stå stille när du vipper hageredskapet til transport, när du gär over flater uten gress og när du

Ladetilstanden kan och kontrolleres när batteriet er tatt ut.

LED-indicator Batteri-kapasitet

Kontinuierlig lys 3 grønne LED-er	≥ 2/3
Kontinuierlig lys 2 grønne LED-er	≥ 1/3

Kontinuerlig lys 1 grønn LED ≤ 1/3

Blinklys 1 gronn LED Reserve

Lyser ingen LED fetter at du har trykt pa tasten, er batteriet defekt og ma skiftes ut.

Av sikkerhetsgrunner mä ladetilstanden kun sjekkes när hageredskapet stär stille.

Batteriets temperaturovervakning

Den rode LED-en blinker nár du trykker pa tasten ell er pa pa-/av-bryteren (ved innsatt batteri): Batteriet er utenfor det tillatte driftstemperaturomradyet.

Ved en temperatur over 70^ utkobler batteriet til det er igjen i det tillatte driftstemperaturomradyet.
