| Tuotetyyppi | Langaton ruohonleikkuri |
| Merkki | Bosch |
| Malli | AdvancedRotak 36890 |
| Leikkuuleveys | 46 cm |
| Leikkuukorkeus | 25–80 mm (säädettävä, 7 asentoa) |
| Keräyssäiliön tilavuus | 50 litraa |
| Akkutyyppi | Lithium-ion 36 V |
| Akun kapasiteetti | 6,0 Ah |
| Toiminta-aika (6,0 Ah akku) | Jopa 750 m² (hieno ja kuiva ruoho) |
| Latausaika (6,0 Ah akku) | Noin 185 min |
| Laturi | AL 3620 CV / AL 36V-20 (2,0 A) |
| Paino | 17,5 kg (EPTA 01:2014 mukaan) |
| Äänenpainetaso | 73 dB(A) |
| Äänitehotaso | 87 dB(A) |
| Tärinä (kokonaisarvo) | < 2,5 m/s² |
| Lehtien keräystoiminto | Kyllä (erikoisterä) |
| Taitettava kahva | Kyllä (pystysäilytys) |
| Säiliön täyttöilmaisin | Kyllä |
| Keskusleikkuukorkeudensäätö | Kyllä |
| Ylikuormitussuoja | Kyllä (elektroninen katkaisija) |
| Varastointilämpötila | -20 °C – +50 °C |
Usein kysytyt kysymykset - AdvancedRotak 36890 BOSCH
Käyttäjien kysymyksiä aiheesta AdvancedRotak 36890 BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruohonleikkuri PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi AdvancedRotak 36890 - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. AdvancedRotak 36890 merkiltä BOSCH.
KÄYTTÖOHJE AdvancedRotak 36890 BOSCH
Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttoelementteihin ja asianmukaiseen käytöön. Sälytä käyttoohje huolellisesti myöhempää käyttoa varten.

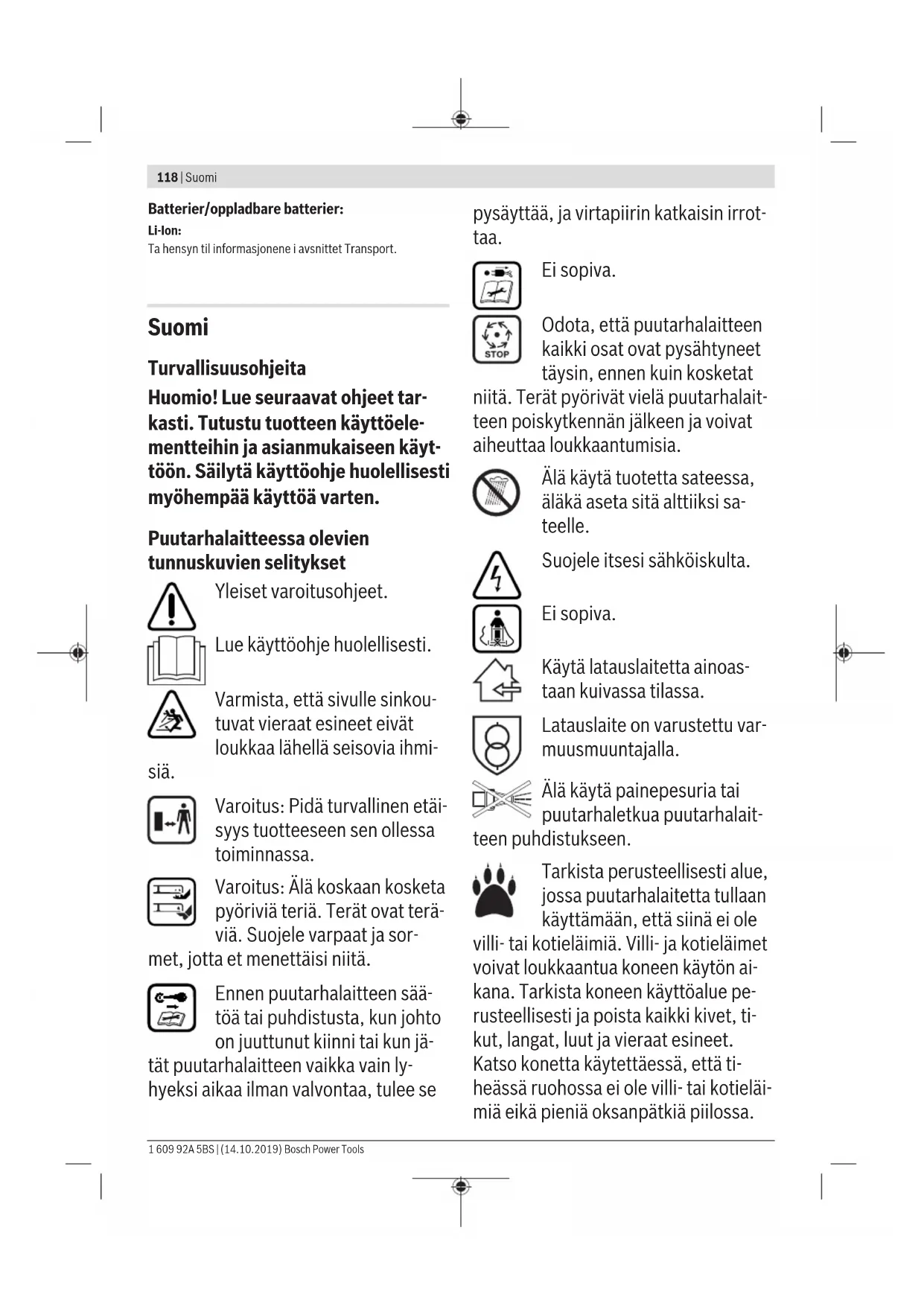

Puutarhalaitteessa olevientunnuskuvien selitykset
Yleiset varoitusohjeet.
Lue käytöohje huolellisesti.
Varmista, etta sivulle sinkoutuvat vieraat esineet eivat loukkaa lahella seisovia ihmi
sia.
Varoitus: Pida turvallinen etai-syys tuotteeseen sen ollessa toiminassa.
Varoitus: Alä koskaan kosketa pyöriviä teria. Terat ovat teräviä. Suojele varpaat ja sorta et menettäisi niita.
Ennen puutarhalaitteen saa-töä tai puhdistusta, kun johto on juuttunut kiinni tai kun jaarhalaitteen vaikka vain lyikaa ilman valvontaa, tulee se
pysayttaa, ja virtapiirin katkaisin irrottaa.
Eisopiva.
Odota,etta puutarhalaitteen kaikki osat ovat pysahtyneet taysin, ennen kuin kosketat niit. Terat pyorivat vielaupuutarhalaitteen poiskytkennan jalkeen ja voivat aiheuttaa loukkaantumisia.
Alä kaytä tuotetta sateessa,
alakä aseta sitä alttiksi sateelle.
Suojele itsesi sahköiskulta.
Eisopiva.
Käytä latauslaitetta ainoastaan kuvassa tilassa.
Latauslaite on varustetu varmuusmuuntajalla.
Alä kayta painepesuria tai puutarhaletkua puutarhalaitndistukseen.
Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan kayttamän, etta siina ei ole
villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen kayton aikana. Tarkista koneen kayttöalue perusteellisesti ja poista kaikki kivet, tikut, langat, luut ja vieraat esineet. Katso konetta kaytettäessä, etta tiheässä ruohossa ei ole villi- tai kotieläimiä eikä pienä oksanpätkiä pillossa.
Käytto
Alä koskaan annalasten tai henkilöiden, jotka eivat ole tutustuneet naihin ohjeisiin kayttä puutarhalaitetta. Kansalliset saannokset saatta-vat rajata kayttajän iän. Sailytä tuote lasten ulottumattomissa, kun sitä ei kayteta.
Alä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistiliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivat tunne naita ohjeita kayttä laitetta. Kansalliset saannokset saattavat rajata kayttäjan iän.
Lapsia tulee valvoa ja varmistaa, etta he eivat leiki laitteen kanssa.
Alä koskaan kayta puutarhalaitetta, kun henkiloitä, etenkin lapsia tai kotielaimia on valittomassa laheisyy dessa.
Kaytaj on vastuussa onnettomuk-sista ja toisille ihmisille tai heidan omaisuudelleen aiheuttamistaan vaurioista.
Alä kayta avoimia kumikenkiä tai sandaaleja tuotetta kayttäessäi. Kaytaina tukevia jalkineita ja pitkalahkeisia housuja.
Tarkista perusteellisesti tyostettav alue ja poista siitakivet, oksat, langat, luut ja muut vieraat esineet.
Tarkista aina silmamaraisesti ennen kayttoa, etteivat terat, teranpultit tai leikkuriosa ole loppuun kaytetyt tai vaurioituneet. Vaihda loppuun kaytetyt tai vaurioituneet terat sekä teran
pultit aina yhdessa epatasapainonestämiseksi.
Kayta laitetta vain valoisaan aikaan tai hyvasskeinovalossa.
Alä työskentele ruohonleikkurin kanssa huonoissa sääolosuheissa, etenkin ukonilman lahestyessä.
Välta puutarhalaitteen käyttoa märassruohossa.
Kävele aina rauhallisesti, alä koskaan juokse.
Alä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat vialisia tai ilman turvalaitteita, kuten esimerkiki si silpunohjainta ja/tai ruohonkokoojasäiliöta.
▶ Suosittelemme käytämaän kuulonsuojaämia itsesi suojaamiseksi.
Alä kaytä tuotetta,Jos olet vasynyt tai sairas tahi alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena.
Käytö rinteessä saattaa olla vaaralista:
-
Alä koskaan leikkaa erityisen jyrkissä rinteissä.
-
Varmista aina tukeva askellus kaltevalla pinnalla ja marassruohossa.
-
Leikkaa kaltevissa pinnoissa poikit-tain rinteeseen nahden alaka koskaan ylos-alaspain.
Ole erityisen varovainen suunnanmuutoksissa rinteissa.
Ole aärimmäisen varovainen kun liikut taaksepain tai vedat puutarhalaitetta.
Työnnä leikatessa aina puutarhalai-tetta eteenpän aläkka koskaan vedä sitä kehoasi kohti.
Terien tayty olla pysahdyksissä, kun puutarhalaitetta tule kallistaa kuljetusta varten,Jos joutuu ylltamaan pintoja, joissa ei ole ruohoa tai siirta puutarhalalite tyostettavalle alueelle tai siitta pois.
Alä kallista puutarhalaitetta moottoria kaynnistettaessa.
Käynnistä puutarhalalaite käyttohjeessa neuvotulla tavalla ja varmista,etta jalkasi ovat riittavan kaukana terista.
Alä pidä kasia tai jalkoja lahellä pyorivia osia tai niiden alla.
Pysy puutarhalaitteen kanssa työskentelyn aikana etäälla ruohon poistovöhykkesta.
Ala koskaan nosta tai kanna puutarhalaitetta moottorin kaydessa.
Tarkista, etta puutarhalaite varastoinnissa seisoo kaikki 4 pyoraa alustaa vasten.
Nosta puutarhalaitetta ainoastaan kaskahvasta. Kasitte kaskahvaa varoen.
Ala tee mitaan muutoksia laittee seen. Luvattomat muutokset voivat vaikuttaa laitteesi turvallisuuteen ja johtaa voimakkaampaan meluun ja varinaan sekahuonoon tehoon.
Lehtien keräily
Lehtien keräilytera on muotoiltu niin,
etta se pystyy nostamaan yös syksyn
lehtä nurmikostasi. Jotta tāma toiminto johtaisi parhaaseen mahdoliiseen tulokseen on noudatettava seuraavaa:
- Keraa lehtia ainoastaan suurimmalla leikkuukorkeudella.
- Keraa lehtia ainoastaan nurmikoltasi.
Tarkista työalue ennen lehtien keräämistä ja varmista, ettaihmiset, kotieläimet, lasiesineet ja autot ovat etaälla.
Irrota virtapiirin katkaisin
-Aina kun poistut puutarhalaitteen luota.
- Ennen sukosten poistamista.
Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessasi puutarhalaitteeseen kohdistuvia toita.
Tormatty vieraaseen esinee seen; tarkista valittomasti puutar halaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa.
- Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).
Huolto
Käytä aina puutarhakäsineita, kun työskentelet terävien terien pa-rissa tai laheisyydessä.
Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskently puutarhalaitteen kanssa olisi taattu.
Tarkista saannollisesti ruohonkokoojasaiion kunto ja kuluneisuus.
Tarkista saannollisesti ruohonkokoojasailion kunto ja kuluneisuus.
Tarkista Tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vauroituneet osat uusiin.
Kayta ainoastaan puutarhalaittee seen tarkoitettuja leikkuuteria.
Varmista,etta vaihto-osat ovat Bosch-tuotantoa.
Varmista ennen puutarhalaitteen varastointia, etta se on puhdas eikä siinä ole leikkuujaannöksiä. Puhdistarvittaessa pehmeälla kuivalla harjalla.
Ohjeita akun optimaiseen käsittelyyn
Varmista, etta puutarhalaite on poiskytkettnja virtapilirin katkaisin irrotetu, ennen kuin asennat akun. Akun asennus puutarhalaitteeseen, jonka kaynnistysktkin on kayntiasennossa altistaa onnettomuuksille.
Käytä ainoastaan kyseiseen puutarhalaitteseen tarkoitettuja Bosch-akkuja. Muiden akkujen käytto saattaa johtaa loukkaantumisen ja tulipaloon.
Alaaakua.Oikosukvaara.
Suojaa akku kuumuudelta esim. myos pitkä- aikaiselta auringonpaisteelta, tulela, ve-deltä ja kosteudelta. Muuten syntyy rajahdysvaara.
Pida irrallista akkua loitolla paperinliittimista, kolikoista, avaimista, nauloista, ruuveista tai muista pie-nista metalliesineista, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Jos akku vauroituu tai sitä kaytetaan asiaankuulumattomalla tavalla, saattaa siita purkautua hoyryja. Tuuleta alue ja hakeudu laakariin, mikali oireita ilmaantuu. Hoyrty voivat arsyttaa hengitystiehyeita.
Käytä akkua alinoastaan valmistajan tuotteissa. Vain tälla ravalla saat estettyä akun vaarallisen ylikuormituksen.
Teravat esineet (esimerkiki naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vauroiittaa akua. Tama voi johtaa akun oikosulkuu, tulipaloon, savuamiseen, rajahtamiseen tai ylikuumenemiseen.
Alia oikosulje akkua. Syntyy rajahdyssaara.
Suojaa akku kosteudelta ja vedeltä.
Säilytä akku vain lampötilassa -20°C ... 50°C. Älä esimer-kiki sjä akkua kesälla makamaan autoon.
▶ Puhdista akun tuuletusaukot silloin talloin pehmeallä, puhtaalla ja kuivalla siveltimella.
Latauslaitteiden turvallisuusohjeet
Lue kaikki turva-ja kayttoohjeet. Turvallisusohjeiden ja kayttoohjeiden noudattamisen laiminlyonti saattaa johtaa sahkoiskuun, tulipaloon ja/taivakavaan loukkaantumseen.
Sälytä kaikki turvallisuusohjeet ja käyttohjeet myöhempää käytöa varten.
Käytä latauslaitetta ainoastaan, jos tãysin pystyt arvioimaa ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjita.
Alä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivat tunne naita ohjeita kayttaa latauslaitetta. Kansalliset saannokset saattavat rajata kayttajän iän.
Pida lapsia silmalla. Taten varmistat, etteivat lapset leiki latauslaitteen kanssa.
Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vahintaan 2,0 Ah (vahintaan 10 akkukennoa). Akkujannitteen tulee vastata latauslaitteen akkujannitetta. Alä lataea euidelleenladattavia paristoja. Muutoin syntyy tulipalo- ja rajahdysvaara.
Pida sahkötyokalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisaan kasvattaa sahkoiskun riskia.
Pida latauslaite puhtaana. Lika aiheuttaa sahköiskuvaa ran.
Tarkista latauslaite, johto ja pistotulppa ennen jokaista kayttokertaa. Aä kaytä latauslaitetta,Jos havaitset vaurioita. Aä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sahköasentajan tehtavksi, joka kayttäa vain alkuperäisä varaosia. Vailinen latauslaite, johto ja pistotulppa aiheuttavat sahköiskuvaaran.
122 | Suomi
Alä käytä latauslaitetta herkästi sytyvällä alustalla (esimeriksi pperi, tekstilit, jne.) tai palonarassa ympäristössa. Palovaara, koska latauslaite kuumenee la-tauksen aikana.
Alpeita latauslaiteen tuuletusrakoja. Muuten latauslaite voi yikuumentua ja toimia virheellisesti.
Korkeampaa sahkiturvallisuutta varten suosittelemme kayttamän vikavirtakytkintä,jonka laukaisuvirta on korkeintaan 30mA Testaa vikavirtakytkintä aina ennen kayttoa.
Tunnusmerkit
Seuraavat tunnusmerkit ovat tärkeita käyttoohjeen lukemissessa ja ymmartamissessa. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käytöa.
| Tunnusmerkki Merkitys | |
| Liikesunta | |
| Reaktiosunta | |
| Käytä suojakäsineita | |
| Tunnusmerkki Merkitys | |
| Paino | |
| Käynistys | |
| Poiskytkentä | |
| Sallittu käsittely | |
| Kielletty menettely | |
| CLICK | Kuuluva äni |
| Lisälaitteet/varaosat | |
Märäystenmukainen käytö
Puutarhalalaite on tarkoitetu ruohonleikkuuseen yksityisalu- eella.
Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viemeistelyleikkuuseen, silppumiseen jne.
Puutarhalaite on tarkoitetu nurmikon leikkuuseen kehon korkeudella.
Tekniset tiedot
| Ruohonleikkuri AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Tuotenumero | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| Nimellisjännite V 36 36 36 36 | |||||
| Teräkotelon leveys | cm 42 42 42 46 | ||||
| Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Ruohonkokooja-sällön tilavuus | I 50 50 50 50 | ||||
| PainoEPTA-Procedure01:2014 mu-kaan | kg 17,5 16,5 17,5 17,5 | ||||
| Sarjanumero katso ruohonleikkurin typpikilvestä | |||||
| sallittu ympäristölmpötila | |||||
| -ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| -käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| -varastoinnissa °C -20 ... +50 -20 ... +50 -20 ... +50 ... | |||||
| Akku | Li-ioni | Li-ioni | Li-ioni | Li-ioni | |
| Nimellisjännite V 36 36 36 36 | |||||
| Tuotenumero/kapasiteetti | |||||
Suomi|123
| Ruohonleikkuri AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| -2 607 336913/1 607 A3502V | Ah - 2 x 2,0 -- | ||||
| -2 607 336915/2 607 337047 | Ah 4,0 - 4,0 4,0 | ||||
| -1 607 A35058 | Ah - - - - | ||||
| Akkukennojen lukumäärä | |||||
| -2 607 336913/1 607 A3502V | - 10 -- | ||||
| -2 607 336915/2 607 337047 | 20 - 20 20 | ||||
| -1 607 A35058 | - - - - | ||||
Kaikki tass oheess olev arvot on mitattu kaytoa varten alle tai tan 2000 metri merenpinnan korkeeden ylapuolella.
| Ruohonleikkuri Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Tuotenumero | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 3 600 HB9 901 | ||
| Nimellisjännite V 36 36 36 36 | |||||
| Teräkotelon leveys cm 46 46 42 46 | |||||
| Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 vuuus | I 50 50 50 50 | ||||
| Paino EPTA-Procedure01:2014 mukaan | kg 17,5 17,5 17,5 17,5 | ||||
| Sarjanumero katso ruohonleikkurin tyyppikilvestä | |||||
| sallittu ympäristölmpötila | |||||
| - ladattaessa | °C | 0 ... +45 | 0 ... +45 | 0 ... +45 | 0 ... +45 |
| - käytön aikana | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - varastoinnissa | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akku | Li-ioni | Li-ioni | Li-ioni | Li-ioni | |
| Nimellisjännite V 36 36 36 36 | |||||
| Tuotenumero/kapasiteetti | |||||
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Akkukennojen lukumäärä | |||||
124 | Suomi
| Ruohonleikkuri Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| -2 607 336 913/1 607 A35 02V | - | - | - | - |
| -2 607 336 915/2 607 337 047 | - | -20 20 | - | - |
| -1 607 A35 058 20 20 - - | - | - | - | - |
Kaikki tass oheessa olevat arvat on mitattu kayttoa varten alle tai tan 2000 metria merenpinnan korkeeden ylapoolella.
| Latauslaite AL 3620 CV AL 36V-20 | ||
| Tuotenumero EU 2 607 225 657 2 607 226 273 | ||
| UK 2 607 225 659 2 607 226 275 | ||
| AU 2 607 225 661 2 607 226 277 | ||
| KO 2 607 225 667 2 607 226 279 | ||
| Latausvirta A 2,0 2,0 | ||
| Latausaika (akku purkautunut) | ||
| - 2,0 Ah akku min 65 65 | ||
| - 4,0 Ah akku min 125 125 | ||
| - 6,0 Ah akku min 185 185 | ||
| Paino EPTA-Procedure 01:2014 mukaan kg 0,55 0,55 | ||
| Suojausluokka | ☐/II | ☐/II |
Melu-/tärinatiedot
| AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | AdvancedRotak 36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Melupästaörvot märitetty EN 60335-2-77 mukaan
Laitteen tyypillinen A-painotettu aen painetaso on:
| - Äänen painetaso | dB(A) | 73 73 | 73 73 | ||
| - Äänen tehotaso | dB(A) | 87 87 | 87 87 | ||
| -Epätarkkuus K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan | |||||
| -Värähtelynmis-sioarvo an | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| -Epätarkkuus K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3 600 HB9 802 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | |
| 3 600 HB9 872 |
Melupästaörvot märitetty EN 60335-2-77 mukaan
Laitteen tyypillinen A-painotettu aen painetaso on:
| - Äänen painetaso | dB(A) | 73 73 | 73 73 | ||
| - Äänen tehotasso | dB(A) | 87 87 | 87 87 | ||
| - Epätarkkuus K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77 mukaan | |||||
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | ||
| 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 | 3 600 HB9 901 | ||
| -Värähtelynmis-sioarvo a_n | m/s² | < 2,5 < 2,5 < 2,5 < 2,5 | |||
| -Epätarkkuus Km/s | 2 | =1,5 =1,5 =1,5 =1,5 | |||
Asennus ja käytto
| Tehtävå Kuva Sivu | |
| VakiovarusteetA) | A 366 |
| Sankakahvan ylöskaantäminen | B 367 |
| Työkorkeuden asetus | |
| Ruohonkokoojasällön asennus/irrotus C 368 | |
| Leikkuukorkeuden asetus D 369 | |
| Akun asennus E 369 | |
| Käytö | F 370 |
| - Asenna virtapiirin katkaisin | |
| - Käynnistä | |
| - Leikkaa | |
| - Pysäytä | |
| - Poista virtapiirin katkaisin | |
| Akun irrotus G 371 | |
| Työskentelyohje "leikkuu" H 371 | |
| Kokoojasällön tayttöasteen osoitus | I 372 |
| tyhjä/täynä | |
| Sankakahvan kokoontaitto J 373 | |
| Teränhoito/teränvalhto K 374 | |
| Lisälaitteen valinta L 374 | |
A) Kuvassa nakyvā tāt kesttissa mainittu lisātarvike ei kuulu vakiovarustukseen. Koko tarvikevalikooin voit katsoa tarvikeohjelmastamme.
Käytöönotto
Turvallisuussyistä
Huomio! Pysäytä puutarhalalite, irrota virtapiirin katkaisin ja poista akku, ennen kuin suoritat saaö- tai puhdistustöitä. Sama saantö patee, jos liitantäjohto on vauroitunut, leikattu tai sotkeutunut.
Terat pyorivat vielau mutaman sekunnin sen jalkeen, kun puutarhalaite on sammutettu.
Varoitus: Alä kosketa pyörivää leikkuuteraa.
Akun lataus
Akku on varustetu lamptolanvalvonnalla, joka sallii lataamisen vain akun lamptilan ollessa alueella 0^ - 35^ . Taten akulle saavutetaan pitka kayttoika.
Ohje: Akku toimitetaan osittain ladattuna. Jotta akun taysi teho olisi taattu, tulee akku ladata tayteen latauslaitteessa ennen ensimma kayttoa.
Lithiumioniakkua voidaan ladata milin vain lyhentamattakun elinikä. Latauksen keskeytys ei vauroiota akkua. Lithiumioniakku on suojattu elektronisella kennenjoen suojauksella "Electronic Cell Protection (ECP)" svapurkautumisen estamiseksi. Jos akku on paassyt purkautumaan, suojakytkin kytkee laitteen pois paalta: Puutarhalaite ei toimi enaa.
Alä enä paina käynnistyskytkintä sahkolaitteen automaattisen poiskytKennän jälkeen. Akku voi vaurioitua.
Noudata käytösta poistetun akun havitysohjeita.
Akun asennus ja irrotus
Ohje: Jos sopimattomia akkuja kaytetaan, saattaa se johtaa vikatoimintoinh tai laitteen vauroitumisen.
Aseta ladattu akku paikoilleen. Varmista, etta akku on asennetu oikein.
Poista akku laitteesta painamalla akun vapautuspainiketta ja vetamalla akku ulos.
Lataustapahtuma
Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetaan pistorasian ja akku samalla asetetaan la-tauslaitteeen.
Alykkään lataustoiminnan ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimalisella la-tausvirralla huomioiden akun lampötila ja jannite.
Täten akkua säastetään ja se pysyy latauslaitteessa aina taydessà latauksessa.
Latauslaitteen (AL 3620 HV/ AL 3640 CV/ AL 36V-20) nayttöelementtien merkitys
Pikalataus
Pikalataustapahtumasta ilmoitetaan vilkku-valla vihreallä akun latauksen merkkivalolla.
Akun naytttoelementi: Lataustapahtuman aikana akun kolme vihreaa LED:ia syttye perakkain ja sommu hetkeksi. Akku on taysin ladattu, kun kolme vihreaa LED:ipalaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on taysin ladattu, kolme vihreaa LED:ia sommu uudelleen.
Ohje: Pikalataus on mahdollinen vain, jos akun lampotila on salitulla latauslampotila-alueella, katso kappaletta "Tekniset tiedot".
Akkuladattu
Akun latauksen vihreän LED:in pysyva valo osoittaa, etta akku on ladattu tayteen.
Lisaksi kuulu n. 2 sekunnin aikana merkki
äni, joka viestittäakun olevan tāysin ladattu.
Akun voi talloin heti ottaa kayttoon.
Ilman asennettua akkua jatuva valo akun latauksen merkkivalossa osoittaa, etta pistotulppa on liitety pistorasiaan ja latauslaite on kayttovalmis.
Akun lamptola on alle 0^ tai yli 45^
Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, etta akun lampotila on sallitun latauslampotila-alueen ulkopuolella,
katso luku "Tekniset tiedot". Heti, kun salitttu lampötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalatauk-selle.
Jos akku on sallitun latauslampotila-alueen ulkopuolella, syttyakun punainen LED, kun se asennetaan latauslaitteeseen.
Lataus ei ole mahdollinen
Jos lataustapahtuman aikana syntyy muu häräriö osoitetaan tämä LED-nayton punaisella vilkkuvalolla.
Lataustapahtumaa ei voi käynnistä, eikä akun lataaminen ole mahdollinen (katso kappale "Vianetsintä").
Latausohjeita
Jatkuvassa käytössä tai usean peräkkäisen tauottoman la-tausjakson aikana saattaa latauslaite lammetä. Täm on kui-tenkin vaaratonta, eika se viittaa latauslaitteessa olevaan tekniseen vikaan.
Laitteen huomattavasti lyhentynyt käyttoaika latauksen jäkeen osoittaa, etta akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Ota huomionhavyitsohjeet.
Akun jahdytys (Active Air Cooling)
Latauslaitteeseen sisainrakennettuuletinohjaus valvoo asennetun akun lampotilaa. Jos akun lampotila on yli 30^, akku jahydetyaan optimaliseen lampotilaan tuulettimen avulla.Kytketty tuuletin aiheuttaa tuuletinemlua.
Jos tuuletin ei toimi, akun lampotila on optimaisessa la tauslampotilassa tai tuuletin on rikki. Tassapauksessa akun latausaika pitenee.
Työskentelyohjeita
Akun latauksen merkkivalo
Akussa on latausvalvontanäytto, joka osoittaa akun varastrilan. Latausvalvontanäytössä on 3 vihreä LED:ia.
Käynnistä lataustilan naytö painamalla lataustilan nayton painiketta. Noin 5 sekunnin kuluttua lataustilan nayttö sammu itsestaan.
Lataustilaa voidaan tarkistaa myos akun ollessa irrotettuna.
LED-merkkivalo Akun kapasiteetti
3 vihrea LED palaa jatkuvasti ≥ 2 / 3
2 vihrea LED palaa jatkuvasti ≥ 1 / 3
1 vihrea LED palaa jatkuvasti ≤ 1 / 3
1 vihrea LED vilkkuu Varalla
Jos painiketta painettaessa ei yhtään LED:ia syty, on akku viallinen, ja se taytyvaihtaa.
Turvallisuussyistà voidaan akun lataustilan tarkistus suorit-taa vain puutarhalaitteen ollessa pysahdyksissä.
Lataustapahtuman aikana akun kolme vihreaa LED:ia sytty perakkain ja sammuh hetkeksi. Akku on taysin ladattu, kun kolme vihreaa LED:ia palaa pysyvästi. Noin 5 minuuttia sen jalkeen, kun akku on taysin ladattu, kolme vihreaa LED:ia sammu uudulleen.
Akun lamptilanvalvonnan naytt
Lampotilanvalvonnan punainen LED viestittä, etta akku tai puutarhalaitteen elektronikka (asennetulla akulla) ei ole parhaalla lampotila-alueella. Tassapauksessa puutarhalalae ei toimi tai toimii vajaalla teholla.
Akun lamptilanvalvonta
Punainen LED vilkkuu poinettaessa painiketta tai kaynistyskytkinta (asennetulla akulla): Akun lampotila on sallitun kayttolampotila-alueen ulkopuolella.
Yli 70^ lampotilassa akku kytkeyty pois, kunnes se jalleen saavuttaa sallitun lampotila-alueen.
Puutarhalaitteen elektroniikan
lampötilanvalvonta
Punainen LED palaa pysyvästi, kun käynnistyskytkintä painetaan: Puutarhalaitteen elektroniikan lampötila on alle 5^ tai yli 75^ .
Yli 90^ lampotilassa puutarhalaitteen elektronikka kytkeytyy pois, kunnes se jalleen saavuttaa sallitun lampotila-aluen.
Leikkuuteho (akun käytöaika)
Leikkuuteho (akun käytöaika) riippuu nurmikon omnaisuuk sista, ruohon tiheydestä, kosteudesta, pituudsta ja leikkuukorkeudsta.
Puutarhalaiteen tihea kaynnistys jpaysaytys ruohonleikkuun aikana vahentaa niinikaan leikkuutehoa (akun kayttaoi-kaa).
Leikkuutehon (akun käytöajan) optimoiniseki, on suositel-tavaa leikata nurmikko useammin, suurentaa leikkukorkeutta ja liikkua kohtuullisella nopeudella.
Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden kolmen akun puiteissa.
Leikkuuolosuhteet
Hyvin ohut, kuivruoho
| Leikkuuolosuhteet | |
| Leikkuuteho | |
| 2,0 Ah akku 250 m | 2sti |
| 4,0 Ah akku 500 m | 2sti |
| Leikkuuolosuhteet | |
| 6,0 Ah akku 750 m | 2 asti |
| Käytöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta. | |
Vianetsintä
| Oire Mahdolliset syyt Korjaustoimenpide | ||
| Moottori ei käynnisty Puutarhalaitteen sisäissessä johdotukssessa vika Känny Bosch-sopimushuollon puoleen | ||
| Akku on purkautunut Lataa akku | ||
| Akku on liian kylmä/liian kuuma Anna akun lämmetä/jähtyä | ||
| Ruoho on liian pitkä Suurin salitttu ruohon korkeus on 30 cm suurrem-malla korkeussäddöllä | ||
| Moottorin suojakytkin on lauennut Anna moottorin | jähtyä ja aseta suurempi leikkuu-korkeus | |
| Virtapiirin katkaisinta ei ole asennetu oikein/ko-konaan | Asenna oikein | |
| Puutarhalaite käy kat-konaisesti | Puutarhalaiteen sisäissessä johdotukssessa vika Känny Bosch-sopimushuollon puoleen | |
| Moottorin suojakytkin on lauennut Anna moottorin jähtyä ja aseta suurempi leikkuu-korkeus | ||
| Puutarhalaite jättä epatasaisen leikkuuujäl-jen ja/tai moottori käy raskaasti | Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus | |
| Terä on tylsä | Terän vaihto (katso kuva K) | |
| Tukkeutuma mahdollinen Pysäytä puutarhalaite ja irrota virtapiirin katkaisin | ||
| Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) | ||
| Terä asennetu värarinpäin Asenna terä oikeinpäin | ||
| Puutarhalaiteen käyn-nistyksen jälleen terä ei pyörì | Ruoho tukkii terän Pysäytä puutarhalaite ja irrota virtapiirin katkaisin | |
| Poista TKOS (käytä aina puutarhakäsineitä) | ||
| Terän mutteri/-ruuvi on lóysällä Kiristä terän mutteri/-ruuvi (27 Nm) | ||
| Voimakas varinä/melu | Terän mutteri/-ruuvi on lóysällä Kiristä terän mutteri/-ruuvi (27 Nm) | |
| Terä on vahingoittunut | Terän vaihto (katso kuva K) | |
Akku ja latauslaite
| Vian oire Mahdolliset syyt Korjaustoimenpide | ||
| Akun latauksen punai-nen merkkivalo vilkkuu | Akku on asennetu väärin Asenna akku oikein latauslaitteeseen | |
| Akun kosketuspinnat ovat likaisia | Puhdista akun kosketuspinnat esim. asentamalla ja irrottamalla akku useamman kerran, vailda tar-vittaessa akku uuteen | |
| Lataus ei ole mahdolii-nen | Akku on vialinen | Vailda akku uuteen |
| Akun latauksen merkki-valot eivät pala | Latauslaitteen verkkopistotulppaa ei ole liitety (oikein) | Liītā pistotulppa (kunnolla) pistorasiaan |
| Pistorasia, verkkojhohto tai latauslaite on vialinen | Tarkista verkkojännite, anna Bosch-sopimushuol-lon tarkistaa latauslaite | |
Hoito ja houlto
Akun hoito
Huomio! Pysaytpautarhalaite, avaa virtapiirin katkaisin ja irrota akku ja ruohonkokoojasällö, ennenkuin suoritat saatö- tai puhistustöitä.
Käytä aina puutarhakäsiniteät, kun työskentelet terävien terien parissa tai laheisyddessä.
Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuraavat ohjeet ja toimenpiteet:
-Suojaakukosteudelta ja vedeltä.
- Säilytä akku vain lampötilassa -20°C ... 50°C. Älä esimer-kiki jata akkua kesälla makaamaan autoon.
Sälytä akku erikseen, eikä puutarhalaitteessa.
- Alä jatä akkua puutarhalaitteeen suoraan auringonpaisteeneen.
-Akun optimaalinen sailytyslampotila on 5^
- Puhdista akun tuuletsaukot silsoin talloin pehmeallä, puhtaalla ja kuivalla siveltimella.
Laitteen huomattavasti lyhentynyt käyttoaika latauksen jäkeen osoittaa, etta akku on loppuun käytetty ja täytyy vaihtaa uuteen.
Asiakaspalvelu ja käytõneuvonta
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi nen tuotenumero, joka on ilmoitettu tuotteen malkilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi:0102961838
www.bosch-pt.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain märäysten alaisia. Käytäja saa kuljettaa akkuja kadulla ilman erikoistoimenpiteita.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai hou-linta) on noudatettava pakkausta ja merkintaa koskevia erikoisvaatimuksia. Täloin on lahetyksen valmistelussa kaytet-täva vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vauroitumaton.
Teippaa avoimet liittimet ja pakkaa akku niin, etta se ei paase likkumaan pakkauksessa. Noudata myos mahdollisia pidemmalle menevi kansallisia maarayksiia.
Havitys
Toimita puutarhalaitteet, akut, lisatarvikkeet ja pakkaumsateriaali ymparistoystavilliseen jatteiden kierrattykseen.
Ala heita puutarhalaitteita tai akkuja/paristoja talousjatteisin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan kayttokel-vottomat sahkö- ja elektroniikkalaitteet je eurooppalaisen direktiivin 2006/66/EY mukaan vialiset tai loppun kaytetyt akut/paristot taytyk kerä erikseen ja toimitta ymparistöytavalliseen kierratykseen.
Akut/paristot:
Littiumioni:
Katso ohjeita kappaleessa Kuljetus.
Eληνικα
Texvika xapaktnpiotikä
Eeunnpetnon neaatowkai ouuouAeccpapoyic
Kokkupanek ja käsitsemine
Laadimine ei ole voimalik
1 roheline vilkuv leed Varu
Tundemärk Voimalik pohjus Abi
aUogggbgulusuuiigolimjogusU
C075j jw y C05j w k Jy 1jui sgi ju u u u u u u u u u u u u u u u u u u u u u u u u u u u u u uu uu uu uuuu
（SjLJSS）
Jus 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
uμbulw
Sg SjU Jus
| 6cm |
| 4cm |
