Produkta veids	Bezvadu zāles pļāvējs
Zīmols	Bosch
Modelis	AdvancedRotak 36890
Pļaušanas platums	46 cm
Pļaušanas augstums	25 - 80 mm (regulējams, 7 pozīcijas)
Savācējgroza tilpums	50 litri
Baterijas tips	Litija-jonu 36 V
Baterijas ietilpība	6,0 Ah
Darbības laiks (baterija 6,0 Ah)	Līdz 750 m² (smalka un sausa zāle)
Uzlādes laiks (baterija 6,0 Ah)	Apmēram 185 min
Lādētājs	AL 3620 CV / AL 36V-20 (2,0 A)
Svars	17,5 kg (saskaņā ar EPTA 01:2014)
Skaņas spiediena līmenis	73 dB(A)
Skaņas jaudas līmenis	87 dB(A)
Vibrācijas (kopējā vērtība)	< 2,5 m/s²
Lapu savākšanas funkcija	Jā (īpašs asmens)
Saliekams rokturis	Jā (vertikāla uzglabāšana)
Tvertnes piepildījuma indikators	Jā
Centrālais pļaušanas augstuma regulējums	Jā
Aizsardzība pret pārslodzi	Jā (elektroniskais slēdzis)
Uzglabāšanas temperatūra	-20 °C līdz +50 °C

Bieži uzdotie jautājumi - AdvancedRotak 36890 BOSCH

Kā iedarbināt AdvancedRotak 36890 pļāvēju?

Lai iedarbinātu, pilnībā ievietojiet akumulatoru, nospiediet atdalītāju (slēdzi) un nospiediet Ieslēgšanas/Izslēgšanas slēdzi. Turiet to nospiestu pļaušanas laikā. Lai apturētu, atlaidiet slēdzi.

Kā regulēt pļaušanas augstumu?

Izmantojiet centrālo augstuma regulēšanas sviru. Pagrieziet to, lai izvēlētos vienu no 7 pozīcijām, no 25 mm (ļoti īsa zāle) līdz 80 mm (augsta zāle). Vienmēr veiciet to ar izslēgtu motoru.

Kāds ir akumulatora darbības laiks?

Darbības laiks ir atkarīgs no zāles un pļaušanas augstuma. Ar 6,0 Ah akumulatoru var nopļaut līdz 750 m² smalkas un sausas zāles. Pļaujiet biežāk un lielākā augstumā, lai optimizētu darbības laiku.

Kā tīrīt pļāvēju?

Pirms jebkādas tīrīšanas izņemiet akumulatoru un tvertni. Notīriet korpusu un asmeņus ar mīkstu un sausu suku. Nekad neizmantojiet augstspiediena tīrītāju vai ūdeni. Regulāri tīriet akumulatora ventilācijas atveres.

Kā izmantot lapu savākšanas funkciju?

Asmens ir paredzēts lapu savākšanai. Iestatiet maksimālo pļaušanas augstumu (80 mm) un pļaujiet tikai uz zāliena. Pārbaudiet teritoriju, lai izvairītos no cietiem priekšmetiem. Savācējgrozs savāc lapas.

Kā uzglabāt pļāvēju?

Rokturis salokās, lai ietaupītu vietu. Pārliecinieties, ka akumulators ir izņemts un tiek uzglabāts atsevišķi temperatūrā no -20°C līdz 50°C. Glabājiet pļāvēju sausā, aizsargātā no sala.

Kad jānomaina asmeņi?

Nomainiet asmeņus, ja tie ir notruluši vai bojāti. Izmantojiet tikai Bosch oriģinālos asmeņus. Nomainot valkājiet cimdus. Pievelciet uzgriezni ar 27 Nm.

Ko darīt, ja motors neieslēdzas?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, vai atdalītājs ir ieslēgts. Ja akumulators ir pārāk karsts vai auksts, ļaujiet tam sasniegt istabas temperatūru. Ja problēma joprojām pastāv, sazinieties ar Bosch klientu apkalpošanas dienestu.

Kā uzglabāt akumulatoru?

Uzglabājiet akumulatoru atsevišķi no pļāvēja, sausā vietā, aizsargātā no saules un ekstremālām temperatūrām (ideālā temperatūra 5°C). Neatstājiet akumulatoru pļāvējā tiešos saules staros. Pirms ilgstošas uzglabāšanas uzlādējiet to līdz aptuveni 30-50%.

Kur atrast rezerves daļas?

Rezerves daļas ir pieejamas Bosch vietnē (www.bosch-pt.lv), tiešsaistes veikalā. Varat arī pasūtīt pa tālruni vai e-pastu, izmantojot klientu apkalpošanas dienestu. Norādiet sava pļāvēja desmit ciparu identifikācijas numuru.

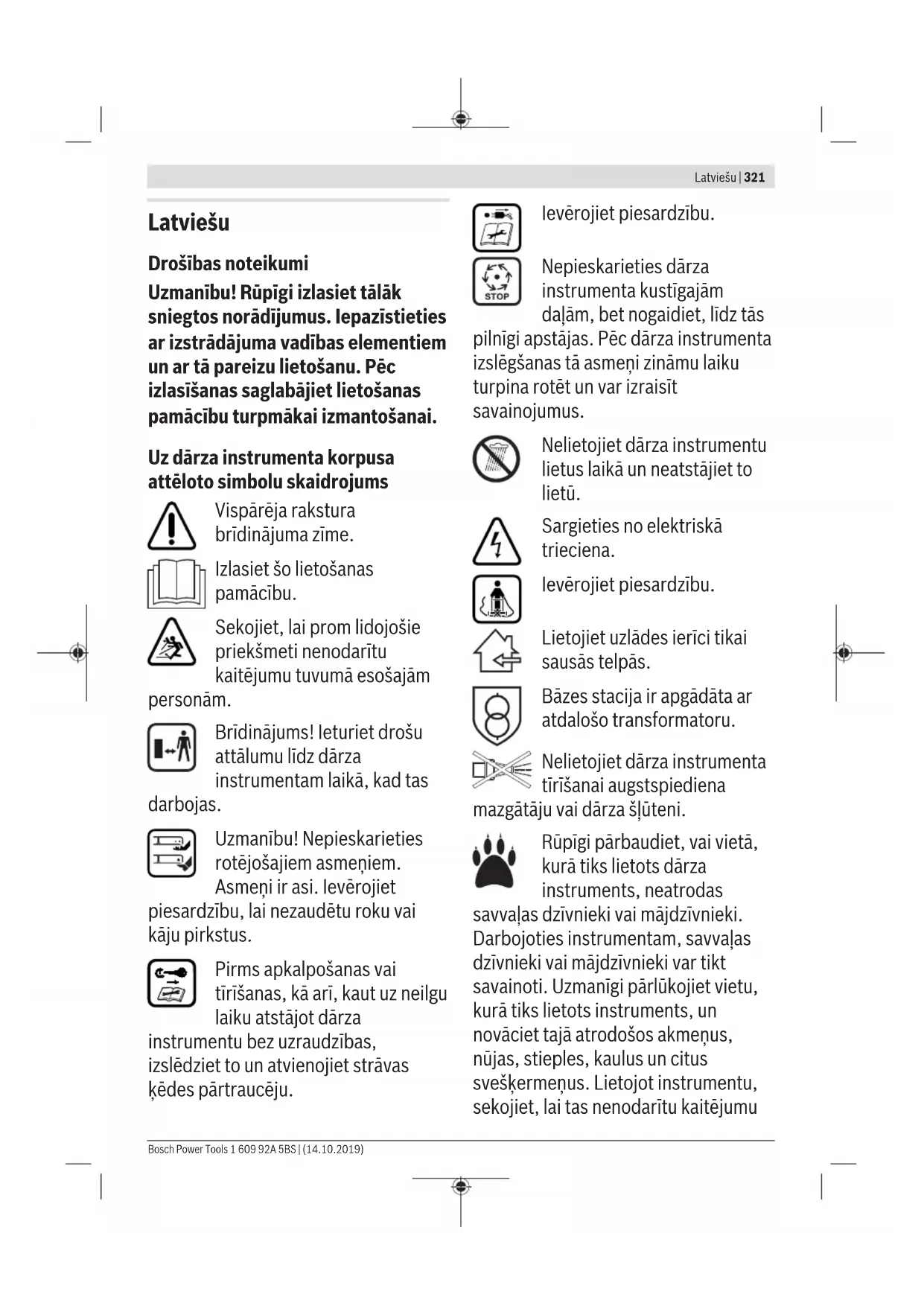

LIETOŠANAS INSTRUKCIJA AdvancedRotak 36890 BOSCH

Latviešu Lappuse 321

Izlasiet so lietošanas pamacibu.

Sekojiet, lai prom lidojosie prieksmeti nenodaritu kaitejumu tuvum a esosajam m.

Bridinajums! leturiet drosu attalumu lidz darza instrumentam laika, kad tass.

Uzmanibu! Nepieskarieties rotejosajiem asmeni. Asmeni ir asi. leverojiet zibu, lai nezaudetu roku vai xstus.

Pirms apkalposanas vaitiriisanas, ka ari, kaut uz neilgulaiku atstajot darza

instrumentu bez uzraudzibas, izsledziet to un atvienojiet strvas kedes partrauceju.

Lietojiet uzlades ieri tikaisausas telpas.

Bazes staci ja ir apgadata ar atdaloso transformatoru.

Nelietojiet darza instrumenta tirisanai augstspiediena ju vai darza sluteni.

Rupigi parbaudiet, vai vietakura tikls lietots darzainstruments,neatrodas

savvas dzivnieki vai majdzivnieki. Darbojoties instrumentam, savvas dzivnieki vai majdzivnieki var tikt savainoti. Uzmanigi parlukojiet vietu, kur a tiks lietots instruments, un novaciet taja atrodosos akmenus, nujas, stiepes, kaulus un citrus sveskermenus. Lietojot instrumentu, sekojiet, lai tas nenodaritu kaitejumu

savvalas dzivniekiem un
majdzivniekiem, kā ari, lai tas
nesadurtos ar isiem koku celmiem, kas
slēpjas garaja zāle.

Lietosana

Nejaujiet lietot darza instrumentuberniem vai personam, kasnaviepazinusas ar siem noradijumiem.Minimalais vecums instrumentalietotajiem tiek noteikts atbilstosi nacionalajai likumdoisanai. Laika, kad darza instruments netiek lietots,uzglabajiet to vieta, kas navsasniedzamaberniem.
Nelauijiet lietot darza instrumentuberniem, personam ar iberbezotampsihiskajam,sensorajam un garigajam spejam vai ar nepietiekoupsieredzi un/vai ar nepietiekoansinanasanam.Ka ari personam, kasnaviepazinusas ar siem noradijumiem.Minimalais vecums instrumentalietotajiem tiek noteikts atbilstosi nacionalajai likumdoisanai.
Nodrosiniet berniem pienacigu uzraudzibu, sekojiet, lai vini nesaktu roatalies ar darza instrumentu.
Nekad nelietojiet darza instrumentu, ja darba vietas tieša tuvumā atrodas citing personas (ipasi berni) vai majdzivnieki.
Instrumenta lietotajs nes atbildibu par kaitejumu, kas daribas rezultata tiek nodarits citam personam vai vinipasaumam.
Lietojot darza instrumentu, nenesajiet valejus gumijas apavus vai

sandales. Darba laika vienmernesajiet stabilus apavus un garas bikses.

Pirms darba rupigi pārbaudiet apstrādājamo vietu un attiriet to no akmeniem, auklam, stieplēm, kauliem un citiem sveskermeniem.
- Ik reizi pirms darba pârbaudiet, vai instrumenta asmens, tâ stiprinăjuma skruves un griezejmezgls nav nolietojies vai bojats. Lai saglabatos griezejmezgla lidzsvarojums, nomainiet nolietoto vai bojato asmeni un tâ stiprinăjuma skruves tikai komplekta sastăvă.
Veiciet applausanu tikai diennakts gaisaja laika vai laba maksligaja apgaismojuma.
Nestradajiet ar zaliena plaveju sliktos laika apstaklos un jo ipaşi negaisa laikā.
Jaiespejams,nelietojietdarza instrumentu mitra zale.
Darba laika vienmer parvietojieties merena gaita, ejot vienmerigiem soliem.
Nelietojiet darza instrumentu ar bojatam aizsargiericem un parsegiem vai ari bez aizsargiericem, piemeram, bez aizsargvaka un/vai bez zales savacejtvertnes.
Lai pasargatu sevi, ieteicams nesat 1erices dzirdes aizsardzibai.
Nelietojiet darza instrumentu, ja jutaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaida.

Darbs nogazes var but bistams:
- Neapplaujiet stipri stavas nogazes.
- Apstradajot nogazes vai stradajot mitra zale, ieturiet drosu lidzsvaru.
- Vienmer parvietrojiet zaliena plaveju gar nogazi, bet ne augsup vai lejup pa to.
- leverojiet ipasu piesardzibu, mainot applausanas virzenu slipa vietā.
Ipaşi uzmanieties, ja darba gaitanakas kapties atpaka!, vai parvietotdarza instrumentu virziena uz sevi.
Zaliena applausanas laika vienmér parvietajiet darza instrumentu uz prieksu, bet ne virziena uz sevi.
Ja darza instruments tiek parvietots pa vietam bez zales parklajuma, uz zaliena applausanas vietu vai no tas, ka ari laikā, kad tas transportešanas laikā tiek sasverts, instrumenta asmeniem jabut nekustigiem.
Nesasveriet darza instrumentu, uzsakot darbu vai iedarbinot motoru.
lesledziet darza instrumentu, ka noradits ta lietosanas pamaciba, stavot drosa attaluma no rotejosajam dalam.
Nenovietojiet rokas vai kajas tuvu instrumenta rotejosajam dalam vai zem tam.
Stradajot ar darza instrumentu, ieturiet drosu attalumu no atkritumu izmeesanas zonas.
Neceliet un nenesiet darza instrumentu, ja darbojas tã dzinejs.

Uzglabašanas laika nodrosiniet, vaidarza imstruments balstitos pret zemi ar visiem 4 riteniem.
Celiet darza imstrumentu vienigi aiz parnesanas roktura. Rikojieties ar parnesanas rokturi piesardzigi.
Neveiciet nekadas izmainas instrumenta konstrukcija.

Nesankcionetas izmainas var
nelabveligi ietekmet darza
instrumenta daribas drosumu,
samazinat ta jaudu un but par celoni
paaugstinatam troksna un vibracijas
limenim

Lapu savaksana

Lapu savaksanas asmens ir veidots ta, ka tas spej attirit zalienu no rudeni kritusam koku lapam. Lai si funkcija spetu nodrosinat optimalus rezultatus, ieverojiet sekojo:

• savaciet lapas tikai tad, ja ir iestatits maksimalais applausanas augstums,
  -savaciet lapas tikai no sava zaliena,
• pirms lapu savaksanas aplukojiet darba vietu un parliecinieties, ka tās tuvuma neatrodas cilveki, majdzivnieki, stikla objekti un automasinas.

Atvienojiet strāvas kēdes partrauceju:

• vienmér, kad darza instruments tiek atstats bez uzraudzibas,
• atbrivojot iestregusadas,

• veicot darza instrumenta pärbaudi, tīrīsanu vai citrus darbus ar to,

• pēc darza instrumenta saskaršanās ar sveškermeni; šādā gadijuma nekavejoties pārbaudiet, vai darza instruments nav bojats, un vajadzibas gadijuma nodrošiniet, lai tam tiktu veikts nepieciesamais remonts,

• ja darza instruments sāk neparasti stipri vibret (sādā gadijuma tas nekavejoties japarbauda).

Apkalposana

Rikojoties ar asajiem asmeniem vai stradajot to tuvuma, vienmer uzvelciet darznieka aizsargcimdus.
Lai butu iespejams drosi stradat ar darza instrumentu, parbaudiet, vai ir stingri pieskruveti visi ta uzgriezni un skruves.
Regulari parbaudiet zales savacejtvertnes stavokli un nolietosanas pakapi.
Regulari parbaudiet zales savacejtvertnes nodilumu un nolietosanas pakapi.
Lai panaktu augstu darba drosibu, regulari parbaudiet darza instrumentu un nomainiet ta izdilusas vai bojatas dalas.
Lietojiet vienigi sim darza instrumentam paredzeto griezejasmeni.
Nodrosiniet, lai nomai tiktu izmantotas vienigi originalas rezerves dalas, kas raizetas firma Bosch.

Pirms darza instrumenta novietosanas uzglabasanai parliecinieties, ka tas ir tirs un brivs no zales paliekam. Vajadzibas gadijumā notiriet instrumentu ar mikstu, sausu suku.

Drosibas noteikumi un ieteikumi par optimalu apiešanos ar akumulatoru

Pirms akumulatora ievietosanas parrliecinieties, ka darza instruments ir izslegts un no ta ir atvienots ta stravas kedes partraucejs. Meginajums ievietot akumulatoru ieslegta darza instrumenta var beigties ar nelaimes gadijumu.
Lietojiet tikai sim darza instrumentam paredzetos akumulatorus, kas izgatavoti firma Bosch. Citu akumulatoru lietošana var but par celoni savainojumiem vai izraisit aizdegsanos.
Neatveriet akumulatoru. Tas var radit isslegumu.

Sargajiet akumulatoru no karstuma, piemeram, no ilgstoas atraasan saules staros vai uguns tuvuma, ka ari no udens un mitruma. Pretej gadijuma var notikt spradziens.

Ja akumulators netiek lietots, sargajiet to no papira skavam, monetam, atslegam, naglam, skruvem un citiem nelielem metala prieksmietiem, kas varetu radit isslegumu starp akumulatora kontaktiem. Isslegums starp akumulatora izvadiem var radit apdegumus vai izraisit azdegsanos.
Bojajuma gadijumā val nepareizas apiesanās del no akumulatora var izplust tvaiki. Izvedinit eIpu un smagakos gadijumos meklejet arsta palidzibu. Tvaiki var izraisit elposanas celu kairinajumu.
Lietojiet akumulatoru vienigi ražotaja izstradajumos. Tikai ta akumulators tiek pasargats no bistamam parslodzem.
ledarbojoties uz akumulatoru ar smailu prieksmetu, piemeram, ar naglu vai skruvgriezi, ka ari areja speka iedaribbas rezultata akumulators var tikt bojats. Tas var radit iekseju isslegumu, ka rezultata akumulators var aizdegties, dumot, eksplodet vai parkarst.
Nepielaujiet issleguma veidoşanos izsaukt starp akumulatora kontaktiem. Tas var izsaukt spradzenu.
Sargajiet akumulatoru no mitruma un udens.
Uzglabajiet darza instrumentu tikai pie temperaturas vertibam no -20^ lidz 50^ . Vasaras laika neatstajiet akumulatoru karstuma, piemeram, automasinas salona.
Laiku pa laikam iztiriet akumulatora ventilacijas atverumus ar mikstu, tiru un sausu otu.

Drosibas noteikumi uzlades icicem

Izlasiet visus drosihas noteikumus un noradijumus instrumenta lietoisanai.

Drosibas noteikumu un lietoanas noradijumneieverosana var but par celoni elektriska

triecena sanemsanai, kā arizaisit aizdegsanos un/vasmagu savainojumu.

Pec izlasihanas uzglabjiet drosibas noteikumus un lietoisanas noradijumus turpmakai izmantoisanai.

Lietojiet uzlades ierici tikai tad, ja esat pilniba iepazinies ar visam tās funkcijam un spejat tās pielietot bez ierobezojumiem vai ari esat pienacigi apmacits darbam ar to.

Nekad nejaujiet lietot uzlades iceri berniem, personam ar iberoztam psihiskajam, sensorajam un garigajam spejam vai ar nepietiekošupieredzi un/vai ar nepietiekošam zinašanam un/vai personam, kas nav iepazinusas ar siem noradijumiem. Minimalais vecums darza instrumentu lietotajiem tiek noteikts atbilstosi nacionalajai likumdoşanai.
Uzraugiet bernus. Tas laus nodrosinat, lai berni nerotalatos ar uzlades ierici.
Uzladejiet vienigi litija-jonu akumulatorus ar ietilpibu 2,0 Ah (sakot ar 10 akumulatora elementiem). Akumulatora spriegumam jaatbilst uzlades icerces nodrosinatajam akumulatora uzlades spriegumam. Nemeginiet uzladet atkartoti neuzladejamas baterijas. Preteja gadijuma pastav aizdegsanas un spradziena briesmas.

Sargajet uzlades iceri no lietus val mitruma. Uzlades icerie ieklustot mitrumam, pieaug risks sanemt elektrisko trcienu.

Uzturiet uzlades ierici tiru. Netirumi var radit elektriska trieciena sanemşanas briesmas.
- Ik reizi pirms lietosanas paarbaudiet uzlades ierici, kabeli un kontaktspraudni. Atklajot bojajumus, paTRAuciet uzlades ierices lietosanu, lidz bojajumi tiek noversti. Neatveriet uzlades ierici saviem

spekiem, bet nodrosiniet, lai tās remontu veiktu kvalificëts specialists, nomainai izmantojot originalas rezerves dalas. Lietojot bojatu uzlades ierici, elektrokabeli un kontaktdaksu, pieaug elektriska triecena sanemsanas risks.

Nedarbiniet uzlades ierici, ja ta atrodas uz viegli degosa materiila (piemeram, uz papira, auduma u.c.) vai ugunsnedrosos apstaklos. Uzlades laika uzlades icerics izdalitais siltums var radit aizdegsanas briesmas.
- Nenosedziet uzlades icerics ventilacijas atveres. Preteja gadijuma uzlades icerice var parkarst un parrstat pareizi fungcionet.
Lai paaugstinatu elektrisko drosibu, ieteicams lietot nopludes strvas aizsargreleju ar maksimalo nostradasanas stravu 30mA .Pirms lietoanas vienmer parbaudiet nopludes strvas aizsargreleju.

Simboli

Tälak aplukoto simbolu nozimi ir svarigi zinat, lai varetu lasit un pareizi izprast šo lietosanas pamacibu. legaumējiet šos simbolus un to nozimi. Simbolu pareiza interpretēsana palidzes Jums labak un drošak lietot izstradajumu.

Simbols Nozime

1	Kustibas virziens
2	Reakcjjas virziens
3	Nesajiet aizsargcimdus
4	Svars
5	leslēgšana
6	Izslēgšana
7	Atlauta darbība
X	Aizliegta darbība
CLICK	Sadzirdams troksnis
	Piederumi/rezerves dalas

Pielietojums

Sis darza instruments ir paredzets piemajas zaliena applausanai.

Sis darza instruments nav paredzets dzivzogu apgriesanai, trimeesanai, smalcinaesanai u.c. lidzigiem darbiem.

Sis darza instruments ir paredzets zaliena applausanai lidz zemes liminem.

326 | Latviesu

Tehniskie dati

Zäliena plävejs AdvancedRotak
	36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Izsträdajumnumurs	3 600 HB9 6043 600 HB9 672	3 600 HB9 6053 600 HB9 673	3 600 HB9 607	3 600 HB9 7023 600 HB9 771
Nominälaisspiregums	V 36 36 36 36
Asmens korpusapatums	cm 42 42 42 46
Applaušanasaugstums	mm 25 - 80 25 - 80 25 - 80 25 - 80
Zälessavacējtvertnesietilpība	l 50 50 50 50
Svars atbilstošiEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Sérijas numurs skātī dārza instrumenta markējuma plāksniti
Pielaujamā apkārtējā gaisa temperatūra
- uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- daribas laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- uzglabāšanaslaikā	°C-20 ... +50-20 ... +50-20 ... +50-20 ... +50
Akumulators litija-jonu litija-jonu litija-jonu litija-jonu
Nominalaispriegums	V 36 36 36 36
Izsträdajuma numurs/ietilpība
- 2 607 336913/1 607 A3502V	Ah - 2 x 2,0 --
- 2 607 336915/2 607 337047	Ah	4,0-	4,0	4,0
- 1 607 A35058	Ah - - - -
Akumulatora elementu skaits
- 2 607 336913/1 607 A3502V		- 10 - -
- 2 607 336915/2 607 337047		20 - 20 20
- 1 607 A35058		- - - -

Visas saja lietoanas pamacibara noraditas vertibas ir spek tad, ja darbs notiek augstim zd 2000 m virs juras limena.

Latviešu|327

Zäliena plävejs Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Izsträdajuma numurs		3 600 HB9 8023 600 HB9 872	3 600 HB9 803	3 600 HB9 606 3 600 HB9 901
Nominālais spriegums V 36 36 36 36
Asmens korpusa platums cm 46 46 42 46
Applaušanas augstums mm 25 - 80 25 - 80 25 - 80
Zäles savacêjtvernesietilpiba	I 50 50 50 50
Svars atbilstoşiEPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Sérijas numurs skatīt dārza instrumenta markējuma pläskniti
Pieλujamā apkārtējā gaisa temperatura
- uzlades laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- daribas laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- uzglabāšanas laikā °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulators		litija-jonu	litija-jonu	litija-jonu	litija-jonu
Nominālais spriegums V 36 36 36 36
Izsträdajuma numurs/ietilpiba
- 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
- 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
- 1 607 A35 058	Ah	6,0	6,0	-	-
Akumulatora elementu skaits
- 2 607 336 913/1 607 A35 02V		-	-	-	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	-	-

Visas sajai lietoanas pamacibara noraditas vertibas ir spekad, ja darbs notiek augstimaidz 2000 m virs juras limena.

Uzlădes ierîce		AL 3620 CV	AL 36V-20
Izstrădăjuma numurs	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Uzlădes străva	A	2,0	2,0
Uzlădes laiks (tukšam akumulatoram)
- akumulatoram ar ietilpibu 2,0 Ah	min.	65	65
- akumulatoram ar ietilpibu 4,0 Ah	min.	125	125
- akumulatoram ar ietilpibu 6,0 Ah	min.	185	185
Svars atbilstoşi EPTA-Procedure 01:2014	kg	0,55	0,55
Elektroaizsardzibas klase		☐/II	☐/II

328 | Latviešu

Darbiba un tās mērīkis Attëls Lappus

Applausanas augstuma iestatisana D 369

Akumuladora ievietošana E 369
Lietošana	F 370
- Străvas këdes pärtrauceja ievietošana
- leslëgsana
- Applaušana
Darbiba un tās mērkiis Attēls Lappus
	e
- Izslēgšana
- Strāvas kēdes pārtrauceja iznemšana
Akumulatora iznemšana G 371
Norādijumi applaušanai H 371
Záles savácějtvertnes piepildišanās indikators: tukšs/pilns	I 372
Lokveida roktura salocišana J 373
Asmens apkalpošana/Asmens nomaiṇa K 374
Piederumu izvēle L 374

A) Seit attelotie vai aprakstitie piederumi neietilpst standarta piegades komplekta. Pilns parskats par izstradajuma piederumiem ir sniegt s mu su piederumu kataloga.

Uzsakot lietošanu

Jusu drosibai

Uzmanibu! Pirms apkalpošanas vai tirīsanas izslédziet darza instrumentu, atvienojit tā strāvas kēdes paṭraucēju un iznemiet akumulatoru. Rikojieties sadi ari tad, ja instrumenta elektrokabelis ir bojats, párgriezts vai samezglojies.
Pec darza instrumenta izslegsanas ta asmeni vel dazas sekundes turpina griezties.
Uzmanibu! leverojiet piesardzibu nepieskarieties rotejojasam griezejasmenim.

Akumuladora uzlades icerice

Akumulators ir apgadats ar temperaturas kontroles ierici, kas pielauj uzadi vienigi temperaturas vertibu diapazona no 0^ lidz 35^ . Tas lauj panakt lielu akumulatora kalposanas laiku.

Norade. Akumulators tiek piegadats dajei uzladetata stavokli. Lai akumulators spetu nodrosinat pilnu jauu, tas pirms pirmas lietoanas pilnigi jauzlde uzlades icerice. Litija-jonu akumatoru var uzladet jebkura laika, nebaidoties samazinat ta kalposanas laiku. Akumulatoram nekaite ari partraukums uzlades procesa.

Pateicoties elektroniskajai elementu aizsardzibai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargati pret dzilo izladi. Ja akumulators ir izladets, aizsardzibas ierie izsledz darza instrumentu. Sada gadijumā darza instruments vairs nedarbojas.

Ja instruments ir automatiski izsledzies, nemeginiet to no jauna iesegt, nospiezot iesledzeju. Tas var sabojat akumulatoru.

levrojiet noradijumus par atbrivoesanos no nolietotajiem akumulatorium.

Akumulatoria ievietosana un iznem'sana

Norade. Izmantojot nepiemerotus akumulatorus, instruments var nepareizi fungcionet vai pat tikt bojats.

levietojet uzladetu akumulatoru. Parliecinieties, ka akumulators ir pilniba ivietots.

Lai iznemtu akumulatoru no instrumenta, nospiediet akumulatora atbrivoanas taustinu un izvelciet akumulatoru.

Uzlades gaita

Akumulatora uzade saks, lidzko uzades ierices kontaktdaksa ir pievienota elektrotikla kontaktligzdai un akumulators ir ivietots uzades ierice.

Inteligenta uzlades procesa gaita tiek automatiski atpazita akumulatora uzlades pakape un atkaribna no akumulatora temperatas un sprieguma tiek izveleta optimala uzlades strava.

Tä tiek nodrosinata akumulatora uzlade saudzjoša rezima un, atstajot to pievienotu uzlades iceri, akumulators tiek pastavigi uzturets pilnigi uzladetā stavokli.

Indikacijas elementu nozime uz uzlades ierices (AL 3620 CV/AL 3640 CV/AL 36V-20)

Paattrata uzlade

Zala uzlades indicatora mirgosana norada, ka notiek akumulatora paatrinata uzlade. Indikacijas elementi uz akumulatora.

Akumulatora uzlades laika tris zalas LED diodes secigi uz isu bridi iedegas un tad izdziest. Ja akumulators ir pilnigi uzladets, visas tris zalas LED diodes deg pastavigi. Aptuveni 5 minutes pec akumulatora pilnigas uzlades tris zalas LED diodes izdziest.

Norade. Atra uzlade ir iespejama vienigi tad, ja akumulatora temperatura atrodas pielaujamo uzlades temperatas vertibu diapazona, kas noradits sadala, Tehniskie dati".

Uzladejiet akumulatoru

Zala uzlades indicatora pastaviga degsana signalize, ka akumulators ir pilnigi uzladets. Bez tam aptuveni 2 sekundes ilgi skan tonalais not, ka ir sasniegra akumulatora maksimala pe.

Tulit péc uzădes beigam akumulatoru var iznemt no uzădes icerics un sákt tā lietosanu.

Ja akumulators neatrodas uzlades icerie, uzlades indicatora pastaviga degsana signalize, ka uzlades iceres kontaktdaksa ir pievienta elektrotiklakontaktligzdai un uzlades icericeir gatava darbam.

Akumulatora temperatura ir zemaka par O C vai augstaka par 45^

Sarkana uzlades indicatora pastaviga
degsana signalize, ka akumulatora
temperatura ir arpus pielaujamo uzlades

temperaturas vertibu diapazona, kas noradits sadalaj "Tecniskie dati", un tapec uzade nevar notikt. Akumulatorat temperaturai nonakot pielaujamo vertibu robezas, uzades icerice automatiski pariet paatinatas uzades rezima.

Ja akumuladora temperatura atrodas arpus piejaujamo uzlades temperatas vertibu robezam, pec akumuladora ievietosanas uzlades icerie iedegas ta sarkana LED diode.

Akumulatora uzlade nenotiek

Ja akumuladora uzlades gaita rodas kada cita kjume, mirgo sarkanais LED indicators.

Sādā gadijumā uzlades process nevar sakties, un akumulatora uzlade nenotiek (skatit sadalu „Klūmju uzmeklësana").

leteikumi akumulatora uzladei

Igstoas uzlades laikā, piemēram, bez partraukuma veicot
vairakus uzlades ciklus, uzlades icerice var sakarst. Tas ir
normali un neliecina par tehnisku kjūmi uzlades icerice.
Ja leverojami samazinās merinstrumenta daribas laiks
starp divam akumulatora uzlādem, tas liecina, ka
akumulators ir nolietojies un to nepiecišams nomainit.
leverojiet noradijumus par atbrivošanos no nolietotajiem
izstradajumiem.

Akumuladora dzesesana (Active Air Cooling)

Uzlades ierie iebuvetais ventilatora vadibas mezgls kontrrole ievietotakumulatorattemperatur.Ja akumulatorat temperatura parsniedz 30^ sak darboties ventilators un atdzese akumulatoru lidz optimalajai uzlades temperaturai. lesegtais ventilators rada raksturig gais plusmas troksni.

Ja ventilators nedarbojas, tas nozime, ka akumulatoratempoatura atrodas optimalo uzlades temperaturas vertubrobezas vai ari ventilators ir bojats. Sada gadijuma pieaugakumulatora uzlades laiks.

Noradijumi darbam

Akumuladora uzlades pakapes indicatoris

Akumulators ir apgadats ar uzlades pakapes indicatoru, kas parada ta uzlades pakapi. Uzlades pakapes indicatoru veido 3 zalas LED diodes.

Lai aktivizetu uzlades pakapes indicatoru, nospiediet uzlades pakapes indicatora taustinu. Pec aptuveni 5 sekundem uzlades pakapes indicators automatiski izdziest.

Akumulatora uzlades pakapi var pbaraudit ari tad, ja tas ir atvienots.

uzlādētīs, visas trīs zālās LED diodes deg pastāvīgī. Aptuveni 5 Minutes pēc akumulatora pilnīgas uzlādes trīs zālās LED diodes izdziest.

Akumuladora temperativas kontroles indicatoris

Temperaturas kontroles indicatora sarkanā LED diode signalize, ka akumulatora vaid darza instrumenta elektroniska mezglā (ja akumulators ir ivietots instrumenta) temperatura ir arpus optimalo vertibu diapazona robezām. Sādā gadijumā darza instruments nedarbojas vaid darbojas ar nepilnu jaudu.

Akumulatora temperaturas kontrole

Nospiežot taustinu vai iesledzju, sarkana LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatura ir arpus pielaujamo darba temperaturas vertibu diapazona robezam.

Ja akumulatora temperatura pieaug virs 70^ ,tas izsledzas lidz bridim, kad temperatura pazeminas, atgrieztotes pielaujamo darba temperaturas vertibu diapazona robezas.

Darza instrumenta elektroniska mezglatemperaturas kontrole

Nospiezot iesledzju, sarkana LED diode deg pastavigi. Tas nozime, ka darza instrumenta elektroniska bloka temperatura ir zemaka par 5^ vai augstaka par 75^

Ja akumulatora temperatura pieaug virs 90^ darza instrumenta elektroniskais mezglis izsledzas lidz bridim, kad temperatura pazeminas, atgriezoties pielaujamo darba temperaturas vertibu diapazona robezas.

Instrumenta veiktspeja (akumulatoradaribbas laiks)

Instrumenta veiktspeja (akumuladora darbibas laiks) ir atkariga no applaujamo zalaugu ipasibam, piemeram, no zalaja biezuma, mitruma, zales garuma, ka ari no applausanas augstuma.

Applausanas laikā biezi iesledzot un izsledzot darza instrumentu, samazinās tā veiktspeja (akumulatora daribas laiks).

Lai nodrosinatu optimalu darza instrumenta veiktspeju (akumulatora daribas laiku), ieteicams applausanu veikt biezak, samazinat applausanas augstumu un applausanas laikaparvietoties normala gaita.

Tälak sniegtajpiemérirparadita sakariba starp applausanas augstumu un darza instrumenta veiktspju ar vienu pilnigi uzladetu akumulatoru.

Applausanas apstakli

Veiktspëja
akumulatoram ar ietilpibu 2,0 Ah	lidz 250 m2

Applušanas apstákli

akumulatoram ar ietilpibu lidz 500m^2 4,0Ah

akumulatoram ar ietilpibu lidz 750m^2 6,0Ah

Lai palielinatu instrumenta daribas laiku, ieteicams
iegadaties papildu akumulatoru Bosch pilvarota darza
instrumentu tehniskas apkalposanas uzemuma.

Klumju uzmeklesana un noversana

Symptoms lespêjamais celonis Klumes novéršana

Nedarbojas motors lr bojati dürzina instrumenta iekšëjie savienojumi Griezieties Bosch kclientu apkalpošanas uznëmumã
	Akumulators ir izlădëjies Uzlădëjiet akumulatoru
	Akumulatora temperatūra ir par zemu vai par augstu	Nogaidiet, lidz akumulators ir sasilis vai atdzisis
	Zäle ir pārak gara Maks. pielaujamais zäles garums ir 30 cm pie lieläkã applaušanas augstuma iestatijuma
	Ir nostrādājusi motora aizsardzība lˌaujiet dzinëjam atdzist un palieliniet applaušanas augstumu
	Strāvas këdes pārtraucëjs nav pareizi vai pilnīgi evietots instrumentã	levietojet pārtraucëju pareizi
Därza instruments darbojas ar pātraukumiem	Ir bojati dürzina instrumenta iekšëjie savienojumi Griezieties Bosch kclientu apkalpošanas uznëmumã
	Ir nostrādājusi motora aizsardzība lˌaujiet dzinëjam atdzist un palieliniet applaušanas augstumu
Aiz dürzina instrumenta paliek nevienmērgi plāvums un/vai motors darbojas smagi	Applaušanas augstums ir pārak mazes Palieliniet applaušanas augstumu
	Asmeni ir kluvusi neasi	Asmens nomiña (attëls K)
	Iespëjams nosprostojums lzsledziet dürzina instrumentu un atvienojiet tã strāvas këdes pārtraucëju Pārbaudiet telpu zem dürzina instrumenta un vajadžibas gadijumã atbrivojiet asmeni (vienmãr uzvelciet dārznieka aizsargcimdus)
	Asmens ir nepareizi iestiprināts lestipriniet asmeni pareizi
Pëç dürzina instrumenta ieslëgšanas tã asmens negriežas	Asmens ir iestrēdzis zälë lzsledziet dürzina instrumentu un atvienojiet tã strāvas këdes pārtraucëju Novërsiet nosprostojumu (vienmãr uzvelciet dārznieka aizsargcimdus)
	Ir valës asmens stiprinājuma uzgrieznis/skrüve Pieskrüvëjet asmens stiprinājuma uzgriezni/ skruvi (ar griezes momentu 27 Nm)
Därza instruments stipri vibrè un/vai trokšŋo	Ir valës asmens stiprinājuma uzgrieznis/skrüve Pieskrüvëjet asmens stiprinājuma uzgriezni/ skruvi (ar griezes momentu 27 Nm)
	Ir bojati asmeni	Asmens nomiña (attëls K)

Akumulators un uzlades icerice

Pazime lespêjamais célonis Kjūmju novéršana

Uz uzlades icerics Akumulators nav (pareizi) ivietots uzlades icerice Pareizi ivietojiet akumulatoru uzlades iceric mirgo sarkanais Akumulatora kontakti ir netiri Notiriet akumulatora kontaktus, piemera, uzlades indicatoris vairakkart pievienojot akumulatoru uzlades iceriei

332 | Latviešu

Pazime lespējamins cēlonis Kūmju novērsana
Akumulatora uzlāde nenotiek		un atvienojot no tās, vai ārī nomainiet akumulatoru
	Akkumulators ir bojāts Nomainiet akumulatoru
Uzlādes ierīces akumulatora uzlādes indicatori neiedegas	Uzlādes ierīces kontaktdakša nav pievienta vai ir slikti pievienta elektrotíka kontaktligzdai	(Lidz galam) iebīdiet uzlādes ierīces kontaktdakšu elektrotíka kontaktligzdā
	Ir bojāta elektrotíka kontaktligzdā, elektrokabelis vai uzlādes ierīce	Pärbaudiet spiregumu elektrotíka kontaktligzdā vai nogādājiet uzlādes ierici pärbaudei Bosch pilnvarotā elektroinstrumentu remonta darbnicā

Apkalpošana un apkope

Akumulatorapkope

Uzmanibu! Pirms apkalpoanas vai tirisanas izsledziet darza instrumentu, atvienojet ta strvas kedes partrauceju un iznemiet akumulatoru, ka ari nonemiet zales savacejtvertni.
Rikojoties ar asajiem asmeniem vai stradajot to tuvuma, vienmer uzvelciet darznieka aizsargcimdus.

Lai nodrosinatu optimalu akumulatora izmantoisanu, ieverojiet sadus ieteikumus un veiciet sadas daribas.
- Sargajet akumulatoru no mitruma un udens.
-Uzglabajiet darza instrumentu tikai pie temperaturas vertibam no 20^ lidz 50^. Vasaras laika neatstajiet akumulatoru karstumā, pieméram, automasinas salona.
-Uzglabajiet akumulatoru atseviski, neievietojot to darza instrumenta.
- Neatstajiet akumulatoru darza instrumenta, ja tas ir paklauts tiešai saules staru iedaribai.
- Optimala temperatura akumulatora uzgabasanai ir 5^
-Laiku pa laikam iztiriet akumulatora ventilacijas atverumus ar mikstu, tir un sausu otu.

Ja ieverojami samazinas merinstrumenta daribas laiks starp divam akumulatora uzladem, tas liecina, ka akumulators ir nolietojies un to nepiecesams nomainit.

Klientu apkalposanas dienests un konsultacijas par lietošanu

Atbrivošanās no nolietotajiem izstradājumiem

Nolietotais darza instruments, akumulatori, piederumi un iesainojuma materiäjapklauj ottreizejai parstradei apkartejai videi nekaitiga

veida.

Neizmetiet darza instrumentus un akumulatorus vai baterijas sadzives atkritumu tvertne!

Tikai ES valstim

Atbilstosi Eiropas Savienibas direktivai 2012/19/ES, lietoanai nederigas elektriskas un elektroniskas ierices, kari, atbilstosi direktivai 2006/66/EK, bojatie vai nolietotie akumulatori un baterijas jasavac atseviksi un janogadā otreizejai pärstradei apkartejai videi nekaitiga veida.

Akumulatori un baterijas

Litija-jonu akumulatori:

Ludzam ieverot noradijumus, kas sniegti sadaj Transportesana.

Lietuvičk.

Saugos nuorodos

Priežiūrā ir servisas

Akumulatoriaus prieziura

Demesio! Pries pradedami sodo prieziuros jrankio technines prieziuros arba remonto darbus, ji isjunkite, istraukite elektrines grandines pertraukiklj (rakta) ir isimkite akumuliatoriui bei zoles surinkimo maia.
▶ Kai atliekate darbus astriu peiliu srityje, visada muvekite sodininko pirstinémis.
