| Produkttype | Trådløs plæneklipper |
| Mærke | Bosch |
| Model | AdvancedRotak 36890 |
| Klipbredde | 46 cm |
| Klipningshøjde | 25 - 80 mm (justerbar, 7 positioner) |
| Græsopsamlerens volumen | 50 liter |
| Batteritype | Lithium-ion 36 V |
| Batterikapacitet | 6,0 Ah |
| Driftstid (batteri 6,0 Ah) | Op til 750 m² (fint og tørt græs) |
| Opladningstid (batteri 6,0 Ah) | Cirka 185 min |
| Oplader | AL 3620 CV / AL 36V-20 (2,0 A) |
| Vægt | 17,5 kg (ifølge EPTA 01:2014) |
| Lydtryksniveau | 73 dB(A) |
| Lydeffektniveau | 87 dB(A) |
| Vibration (totalværdi) | < 2,5 m/s² |
| Bladopsamlingsfunktion | Ja (specialklinge) |
| Sammenklappeligt håndtag | Ja (lodret opbevaring) |
| Indikator for fuld græsopsamler | Ja |
| Central klipningshøjdejustering | Ja |
| Overbelastningsbeskyttelse | Ja (elektronisk afbryder) |
| Opbevaringstemperatur | -20 °C til +50 °C |
Ofte stillede spørgsmål - AdvancedRotak 36890 BOSCH
Brugerspørgsmål om AdvancedRotak 36890 BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Plæneklipper i PDF-format gratis! Find din vejledning AdvancedRotak 36890 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. AdvancedRotak 36890 af mærket BOSCH.

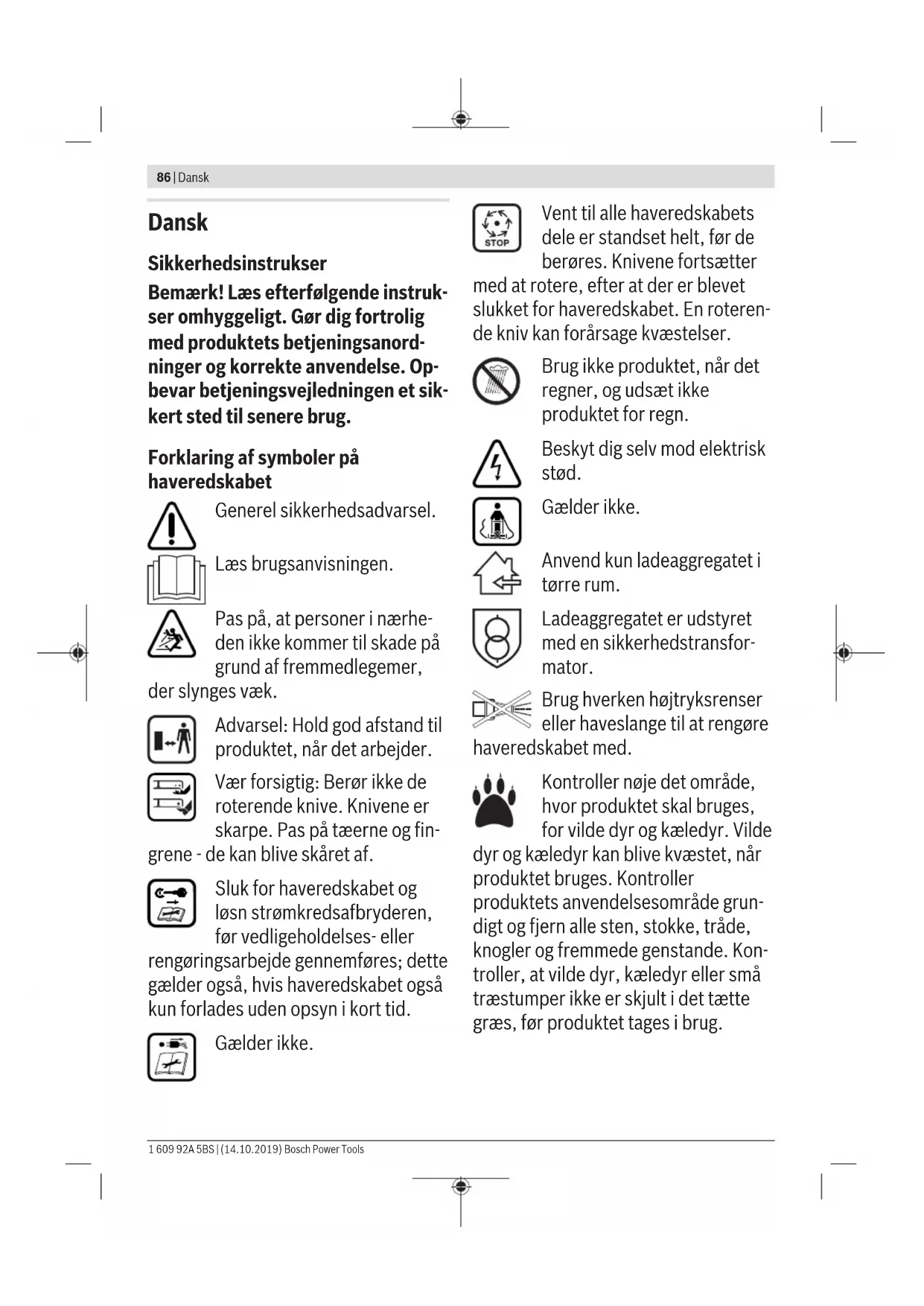

BRUGSANVISNING AdvancedRotak 36890 BOSCH
Sikkerhedsinstrukser
Bemærk! Læsfterfolgende instrukser omhyggeligt. Gør dig fortrolig medprodukts betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sik-kert sted til senere drug.
Forklaring af symboler pahaveredskabet
Generelsikkerhedsadvarsel.
Laesbrugsanvisingen.
Pas pa, at personer i nærheden ikkekommen til skade pa ground af fremmedlegemer,
der slynges væk.
Advarsel: Hold god afstand til produktet, når det arbejder.
Vær forsigtig: Berør ikke de roterende knife. Knivene er skarpe. Pas på tæerne og fin
Sluk for haveredskabet og Iosn stromkredsafbryderen, fvr vedligeholdses-ller
rengoringsarbejde gennemfores; dette gelder ogsa, hvis haveredskabet ogsa kun forlades uden opsyn i kort tid.
Gælder icke.
Vent til alle haveredskabets dele er standset helt, for de berores. Knivene fortsaetter otere, after at der er blevet for haveredskabet. En roterenkan forarsage kvestelser.
Brug ikke Produktet,ningar det regner, og udsæt ikke Produktet for regn.
Beskyt dig selv mod elektrisk stød.
Gælder化进程.
Anvend kun ladeaggregatet i tøre rum.
Ladeaggregat er udstyret med en sikkerhedstransformer.
Brug hverken højtryksrenser eller haveslange til at rengoreskabet med.
Kontroller noge det omrade,
hvorproduktet skal bruges,
for vilde dyr og kaeledyr. Vilde
dyr og kæledyr kan blive kvæstet, narr produit bruges. Kontroller produits anvendelsesområde grundigt og fjern alle sten, stokke, trad, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller sma træstumper ikke er skjult i det tætte græs, før produitet tages i brig.
Betjening
Lad aldrig børn eller personer, der ikke har gennemlæst denen betjenningsvejledning, anvende produit. Lokale regler kan bestemme alderen på den person, som mA betjene produit. Opbevar produit utilgengeligt for børn, narr det ikke er i drug.
Tillad aldrig bo, personer med begransede fysiske, sensoriske ellersykiske evner uller med manglende erfaring og/eller med manglende viden og/eller personer, der icke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen pa den person, som ma betjene produktet.
Børn bør holds under opsyn for at forhindre, at de leger med produitet.
Brug aldrig haveredskabet, mens personer,isar bornller kaeledyr, er i umiddelbar nærhed.
Brugeren er ansvarlig for ulykker og skader, der sker pa andre mennesker aller deres ejendom.
- Brug ikke abne gummisko eller sandaler,ningar du brugerproduktet.Baer altid fastsiddende fodtoj og lange bukser.
Undersog det omrade, der skal bearbejdes, og fjern sten, pinde, staltrad, kdo ben og andre fremmedlegemer.
Kontroller altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Ud
skift altid slidte eller beskadigede knife samt knivbolte sammen for at undgå ubalance.
▶ Slå kun græs i dagslys eller i god kunstig belysning.
Arbejd ikke med græsslamaskinen, hvis det er)darligt vejr,især ikke hvisd der er tegn pa uvejr.
Haveredskabet mahrstiks anvendesi vadt graes.
Gå altid, Iøb aldrig.
Brug aldrig haveredskabet med defekte beskyttelsesanordninger, afdækninger allerumen sikkerhedsud-styr som f.eks. udkastningskaerm og/eller graesboks.
Det anbefales at bruge horeværn af hensyn til din egen beskyttelse.
- Brug/DD, hvis du er træt ell er syg, har nydt alkohol ell er pa-virket af euforisende stoffer ell er medicin.
Det kan vare farligt at arbejde paskräninger:
-Sla aldrig graes paa alt for stejleskräninger.
- Man skal altid passer pa'ike at mi ste fodfæstet pa' skrʌninger erer va'dt graes.
-Sla altid graes pa tvaes af skraninger aldrig op og ned. - Vær altid meget forsigtig, nær du vender.
Vær altid meget forsigtig, nær haveredskabet korer tilbage eller trækkes.
88|Dansk
- Skub altid haveredskabet frem under græsslängen og træk det aldrig hen mod kroppen.
Knivene skal stå stille, nar haveredskabet vippes til transport, nar der kores hen over andre overflader end graes og ved transport af haveredskabet til og fra det omrade, hvor plænen skal slas.
Vip参加会议, när motoren startes.
Tænd for haveredskabet som beskrevet i betjeningsvejledningen og sorg for, at dine fdder er tilstrakkeligt langt væk fra roterende dele.
Anbring ikke hænder eller fødder i nærheden af uller under roterende dele.
Hold afstand til udkastningszonen,\ när haveredskabet körer.
Loft aller bær aldrig haveredskabet, nar motoren korer.
Sorg for, at haveredskabets 4 hjul star pa jorden, nardet opbevares.
Loft kun haveredskabet med bagegrebet. Behandl bagegrebet forsigtigt.
Udfør ikkeændringer på** produktet. Ikke tilladteændringer kan forringe dit produits sikkerhed, føre til mere stj og større vibration- ner og)drlig ydelse.
Løvsamling
Løvsamlekniven er formet på en sādan mäde, at den kan samle afterårslov op fra din græsplæne. For at这部分 funk-
tion kan sikre et optimaltresultat skal fologende overholds:
- Saml kun lcved maks.slahjde.
-Saml kun Iov pa din graesplene. - Inspicer arbejdsfladen, for lov samles, og hold mensesker, husdyr, glasgenstande og biler pa afstand.
Strømkredsafbryder Iøsnes
- Altid før du fjerner dig fra haveredskabet.
- Inden man fjerner en blokering.
-Fr du kontrollerer, rengor erler arbejder pa haveredskabet. - After at man har ramt et fremmedlegeme;kontroller straks haveredskabet for beskadigelser og skift kniven, hvis det er nodvendigt.
- Hvis haveredskabet begynder at vibrere unormalt meget (kontroller omgående).
Vedligeholdelse
Brug altid havehandsker, hvis du handterer eller arbejder i nærden af skarpe knife.
Sikr, at alle møtrikker, bolte og skruer sidder rigtigt, sa det er muligt at arbejde sikkert medprodukter.
Kontroller græsboksens tilstand og slid niveau med regelmæssige mellemrum.
Kontroller græsboksens tilstand og slidiveau med regelmæssige mellemrum.
Kontroller produit og erstat for en sikkerheds skyld slidte eller beskadi-gede dele.
Brug udelukkende de specielle knivetil haveredskabet.
Sorg for kun at montere reservedele, der er godkendt af Bosch.
Sikr for opbevaringen, at Produktet er rent og fri for rester. Rengor det med en blod, t or borst after behov.
Sikkerhedsinstrukser og henvisninger til optimal handtering af akkuen
Sikre, at haveredskabet er slukket, og at stromkredsafbryderen er Iosnet, for akkuen saettes i. Der kan opsta uheld, hvis en akku saettes i et haveredskab, der er taendt.
Brug kun Bosch akkuer, der er beregnet til dette haveredskab. Brug af andre akkuer kan fore til kvæstelser og er forbundet med brandfare.
Abn畸形akkuen.Fareforkortslutng.
Beskyt akkuen mod varme (f.eks. ogsa mod varige solstraler), brand, vand og fugttighed. Fare for eksplosionsfare.
Ikke benyttede akkuer ma化进程 i beroring med kontorclips, mønter, nogler, som, skruer aller andre sma metalgenstande, da disse kan kortslutte kontak-terne. En kortslutting mellem akku-kontakterne oger risikoen for persorskader i form af forbrændinger aller brand.
Beskadiges akuyen erbruges den forkert, kan der sive dampe ud. Udluft omradet og gtilaoge, hvis du fo- ler dig utilpas. Dampene kan irritere luftvejene.
Brug kun akkuen i producentensprodukter. Kun pa donne maje beskyttes akkuen mod farlig overbelastning.
Akkuen kan blive beskadiget af spidse genstande son f.eks. som eller skruetrakkere elleryd kraftpavirknig. Der kan opsta indvendig kortslutning, sa akkuen kan antændes, ryge, eksplodere eller overophedes.
Kortslut ikke akkuen. Fare for eksplosionsfare.
Beskyt akkuen mod fugtighed og vand.
Opbevar kun haveredskabet og akkuen ved temperaturer mellem-20°C og 50°C. Lad f.eks. ikke akkuen blive ligende i bilen om sommeren.
Rengor akcuens ventilationsabninger en gang imellem med en blod, ren og tpr pensel.
Sikkerhedsinstrukser for ladeaggregater
Laes alle sikkerhedsinstrukser og instrukser. I tilfaelde af manglende overholdelse af sikkerhedsinstrukserne og instrukserne er der risiko for elektrisk std, brand og/eller alvorli
ge kvaestelser.
Opbevar alle sikkerhedsinstrukser og instrukser til senere drug.
Brug kun ladeaggregat, hvis du er i stand til at vurdere alle Funktioner 100% og gennemfore dem.uden indskrænkninger eller har modtaget tilsvarende instruktioner.
Tillad aldrig bo, personer med begrandsede fysiske, sensoriske ellersykiske evner erer med manglende erfaring og/eller med manglende viden og/eller personer, der icke er fortrolige med disse instrukser, at bruge ladeaggregatet. Lokale regler kan bestemme alderen pa den person, som ma betjeneproduktet.
Hold børn under opsyn. Dermen sikres det, at børn ikke leger med ladeaggregatet.
Oplad kun Bosch Li-lon-akkuer med en kapacitet fra 2,0 Ah (fra 10 akku-celler). Akku-spændingen skal passe til ladeaggregatets akku-ladespænding. Forsøg ikke at oplade akkuer, der ikke kan genoplades. I modsat fald er der risiko for brand og eksplosion.
Ladeaggregatemå违法犯罪 for regn eller fugtighed. Indtrængning af vand i ladeaggregatet oger risikoen for elektrisk stød.
Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.
▶ Kontroller altid ledning og stik for anvendelse af laderen. Brug ici laderen, hvis den er beskadiget. Abn aldrig laderen pa egen hand, og sorg for, at repa rationer kun udfores af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere, ledninger og stik oger risikoen for elektrisk stod.
▶ Brug/DDaleren pa et letantaendeligt underlag (f.eks. papir, tekstiler osv.) ell er i braendbare omgivel
90 | Dansk
ser. Der er brandfare pa grund af den opvarmning af laderen, der forekommer under ladning.
Undlad at tildekke ladeaggregatets udluftningsabninger. Ellers kan ladeaggregatet blive overophedet og ikke laengere fungere korrekt.
- Øget elektrisk sikkerhed opnas ved at bruge en FI-kontakt (HFI-relæ) med en max. brydestrøm pa 30 mA. Kontroller altid FI-kontakten for brug.
Symboler
Defterfolgende symboler er af betydning for at kunne lase og forsta betjeningsvejledningen. Laeg mærke til symbolerne og overhold deres betydning. En rigtig forstaelse af symbolerne er med til at sikre en god og sikker brug afproduktet.
Symbol Betydning
| Bevægelsesretning | |
| Reaktionsretning | |
| Drug beskyttelsenshandsker |
| Symbol Betydning | |
| Vægt | |
| Tænding | |
| Slukning | |
| Tilladt handling | |
| Forbudt handling | |
| Click | Hørbar støj |
| Tilbehør/reservedele | |
Beregnet anvendelse
Haveredskabet er beregnet til graessläning i private haver.
Haveredskabet er/DDie beregnet til at klippe hække, trimme, smahakke osv.
Haveredskabet er beregnet til graessläning i jordhøjde.
Tekniske data
| Planeklipper AdvancedRotak | AdvancedRotak36-650 | AdvancedRotak36-660 | AdvancedRotak36-690 | AdvancedRotak 36-750 | |
| Varenummer | 3 600 HB9 6043 600 HB9 672 | 3 600 HB9 6053 600 HB9 673 | 3 600 HB9 607 | 3 600 HB9 7023 600 HB9 771 | |
| Netspænding V 36 36 36 36 | |||||
| Bredde på knivhus | cm 42 42 42 46 | ||||
| Slåhøjde mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Volumen, græsboks | 150 50 50 50 | ||||
| Vægt svarer tilEPTA-Procedure01:2014 | kg 17,5 16,5 17,5 17,5 | ||||
| Serienummer(Serial Number) | se typeskilt på haveredskabet | ||||
| tilladt omgivelsestemperatur | |||||
| - ved opladning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| - ved opbeva-ring | °C-20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||
| Akku Li-Ion | Li-Ion | Li-Ion | Li-Ion | ||
| Netspænding V 36 36 36 36 | |||||
| Varenummer/kapacitet | |||||
| - 2 607 336913/ | Ah | - | 2 x 2,0 | - | - |
Alle vardier i denne vejledning blev malt til brug under ell indtil 2000 meters hja de over havets overflade.
| Plæneklipper Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| Varenummer | 3 600 HB9 8023 600 HB9 872 | 3 600 HB9 803 | 3 600 HB9 606 3 600 HB9 901 | ||
| Netspænding V 36 36 36 36 | |||||
| Bredde på knivhus cm 46 46 42 46 | |||||
| Slåhøjde mm 25 - 80 25 - 80 25 - 80 25 - 80 | |||||
| Volumen, græsboks l 50 50 50 50 | |||||
| Vægt svarer til EPTA-Procedure 01:2014 | kg 17,5 17,5 17,5 17,5 | ||||
| Serienummer (Serial Number) | se typeskilt på haveredskabet | ||||
| tilladt omgivelsestemperatur | |||||
| - ved opladning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| - ved drift | °C | +5 ... +50 | +5 ... +50 | +5 ... +50 | +5 ... +50 |
| - ved opbevaring | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akku | Li-Ion | Li-Ion | Li-Ion | Li-Ion | |
| Netspænding V 36 36 36 36 | |||||
| Varenummer/kapacitet | |||||
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | - | - | 2 x 4,0 | 2 x 4,0 |
| - 1 607 A35 058 | Ah | 6,0 | 6,0 | - | - |
| Antal akkuceller | |||||
| - 2 607 336 913/1 607 A35 02V | - | - | - | - | |
92|Dansk
| Plæneklipper Advanced | Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 |
| -2607 336 915/2607 337 047 | --2020 | |||
| -1607 A35 058 20 20 -- | ||||
Alle vardier i donne vejledning blev malt til brug under ell er indtil 2000 meters hjo de over havets overflade.
| Ladeaggregat AL 3620 CV AL 36V-20 | ||
| Varenummer EU 2 607 225 657 2 607 226 273 | ||
| UK 2 607 225 659 2 607 226 275 | ||
| AU 2 607 225 661 2 607 226 277 | ||
| KO 2 607 225 667 2 607 226 279 | ||
| Ladestrom A 2,0 2,0 | ||
| Ladetid (tom akku) | ||
| - Akku med 2,0 Ah min 65 65 | ||
| - Akku med 4,0 Ah min 125 125 | ||
| - Akku med 6,0 Ah min 185 185 | ||
| Vægt svarer tilEPTA-Procedure 01:2014 kg 0,55 0,55 | ||
| Beskyttelsesesklasse | ☐/II ☐/II | |
Stoj-/vibrationsinformation
| AdvancedRotak 36-650 | AdvancedRotak 36-660 | AdvancedRotak 36-690 | AdvancedRotak 36-750 | |
| 3 600 HB9 604 | 3 600 HB9 605 | 3 600 HB9 607 | 3 600 HB9 702 | |
| 3 600 HB9 672 | 3 600 HB9 673 | 3 600 HB9 771 |
Produktets A-vaegtede stojniveauer typisk:
| -Lydtrykniveau | dB(A) | 73 73 | 73 73 | ||
| -Lydeffektniveau | dB(A) | 87 87 | 87 87 | ||
| -Usikkerhed K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Samlede vibrationsværddier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77 | |||||
| -Vibrationseksponeringa1 | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| -Usikkerhed K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
| Advanced Rotak 36-850 | Advanced Rotak 36-890 | Advanced Rotak 36-905 | Advanced Rotak 36-950 | |
| 3600 HB9 802 | 3600 HB9 803 | 3600 HB9 606 | 3600 HB9 901 | |
| 3600 HB9 872 |
Produktets A-vaegtede stojniveau er typisk:
| -Lydtrykniveau | dB(A) | 73 73 | 73 73 | ||
| -Lydeffektniveau | dB(A) | 87 87 | 87 87 | ||
| -Usikkerhed K | dB | =2,5 | =2,5 | =2,5 | =2,5 |
| Samlede vibrationsværddier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77 | |||||
| -Vibrationseksponeringa1 | m/s2 | <2,5 | <2,5 | <2,5 | <2,5 |
| -Usikkerhed K | m/s2 | =1,5 | =1,5 | =1,5 | =1,5 |
Montering og drift
| Handling Fig. Side | |
| LeveringsomfangA) | A 366 |
| Bøjlegreb klappes op | B 367 |
| Arbejdshøjde indstilles | |
| Græsboksarettes i/tages af C 368 | |
| Slåhøjde indstilles D 369 | |
| Akkerarettes i E 369 | |
| Drift | F 370 |
| - strømkredsaftbryderarettes i Tænding | |
| - Græsslåning | |
| - Slukning | |
| - strømkredsaftbryder fjernes | |
| Fjernelse af akku G 371 | |
| Arbejdshenvisning "slåning" H 371 | |
| Niveau græsboks tom/fuld I 372 | |
| Bøjlegreb klappesammen J 373 | |
| Knivvedligeholdelse/knivskift K 374 | |
| Valg af tilbehør L 374 | |
A) Tilbehör, som er illustreret od beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstandige til- behörfindes i vores tilbehörsgroplan.
Ibrugtagning
Bemark! Sluk for haveredskabet, lsn strmckredsaf bryderen og fjern akkuen, for vedligeholdses-ller rengoringsarbejde gennemfores. Gd det samme, hviskontaktledningen er beskadiget, hvis der er blevet skaret i den ellher his den har viklet sig sammen.
Nar haveredskabet slukkes, roterer knivene i endnu et par sekunder.
Vär forsigtig: Berør økke den roterende skarekniv.
Akku lades
Akkuen er udstyret med en temperaturovervagning, som kun tillader ladning i et temperaturomrade mellem 0^ og 35^ . Derved opnas en lang levetid for akkuen.
Bemark: Akkuen er delvist oplat, nar den udleveres. For at sikre at akkuen fungerer 100% lades akkuen fuldstaendigt i ladeaggregatet for forste ibrugtagning.
Li-Ion-akkuen kan oplades til enhver tid,.uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Li-Ion-akkuen er besykttet mod dybafladning via „Electronic Cell Protection (ECP)". Er akkuen afladet, slukkes produktet med en besykttelseskontakt: Haveredskabet arbejder ikke.
Tryk iciere pà start-stop-kontakten after automatisk slukning af produitset. Akkuen kan blive beskadiget.
Laes og overhold henvisningerne mht. bortskaffelse af akkuen.
Akku sættes i/tages ud
Bemerk: Anvendes keine egnede akkuer, kan dette fere til fejlfunktioner erler til beskadigelse afproduktet.
Saet den opladte akku i. Sikr, at akkuen er sat rigtigt i.
Akkuen tages ud af produktet ved at trykke pa akku-udloserknappen og trække akkuen ud.
Opladning
Opladningen starter, sā snart ladeaggregatets netstik sættes i stikdāsen og akkuen placeres i ladeaggregatet.
Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladesstrøm vælges, afhængigt af alkutemperatur og aktuspænding.
Derved skanes akkuen, desuden er den altid oplatet 100% nár den opbevares i ladeaggregatet.
Betydning af de forskellige displayelementer pa Iadeaggregatet (AL 3620 CV/AL 3640 CV/AL 36V-20)
Hurtig opladning
Lynopladningen signaliseres ved, at den grone akku-kontrollampe blinker.
Lampelement pa akuyen: Under opladningen lyser og slukker akcuens tre gronne LED-lamper kort en ad gangen. Akkuen er helt oplatet, nar de tre gronne LED-lamper lyser hele tiden. Ca. 5 minutter after at akuyen er helt oplatet, slukker de tre gronne LED-lamper.
Bemerk: Hurtigopladningen er kun mulig, hvis akkuens temperatur er i det tilladte ladetemperaturomrade, se afsnit "Tekniske data".
Akku opladet
Nar den gronne LED-lampel lyser konstant, betyder det, at akkuen er helt opladet.
Der hores desuden en signaltone i ca. 2 sekun
der, hvilket signaliserer, at akkuen er 100% opladt.
Herefter kan akkumulatoren tages ud til ojeblikkelig drug.
Er akkuen seksi, betyder konstant lys i LED-lampen, at netstikket er sat i stikdäsen, og at ladeaggregatet er klart.
Akku-temperatur under 0^ aller over 45^
När den röde LED-lampe lyser konstant, betyder det, at akkuens temperatur er uden for det tilladte ladetemperaturomräde, se afsnit"Tek
niske data". Så snart det tilladte temperaturområde er næt, skifter ladeaggregatet automatisk til lynopladning.
Er akkuens temperatur uden for det tilladte ladetemperaturomrade, lyser akkuens rode LED-lampe, nar akkuen saettes i ladeaggregatet.
Opladning er seks mulig
Hvis opladningen ikke er mulig på grund af en anden fejl, signaliseres dette ved, at den rode LED-lampe blinker.
Opladningen kan ikke starte, og det er ikke muligt at oplade akkuen (se afsnit "Fejlsøgning").
Tips vedr. opladning
Ladeaggregatet kan blive varmt, hvis det oplades hele tiden, aller en opladningscyklus ffolger den naste uden afbrydelser. Dette er dog uden betydning, og er icike tegn pa en teknik defekt af ladeaggregatet.
När driftstiden after opladningen forkortes væsentigt, er det tegn pa, at akkuen er slidt op og skal udskiftes.
Laes og overhold henvisningerne mht. bortskaffelse.
Akku-køling (Active Air Cooling)
Blaeserstyringen, der er integreget i ladeaggregatet, overvager temperaturen af det isatte batteri. Ligger akkutemperatun over 30^ koles akkuen til den optimale ladetemperatur vha. en ventilator. Den taendte blaeser afgiver blaeserstj.
Hvis blaeseren违法犯罪.
Arbejdsanvisninger
Akku-ladeindikator
Akkuen er udstyret med en ladetilstandsindikator, der viser akcuens ladetilstand. Ladetilstandsindikatoren bestar af 3 gronne LED-lamper.
Betjen tasten til ladetilstandsinikatoren for at aktivere ladetilstandsinikatoren. Ladetilstandsinikatoren slukker automatisk after ca. 5 sekunder.
Ladetilstanden kan ogsa kontroleres, nar akkuen er fjernet.
LED-lampe Akku-kapacitet
Konstant lys 3 gron LED-lam- ≥2/3 pe
Konstant lys 2 grøn LED-lam- ≥ 1/3 pe
Konstant lys 1 grøn LED-lampe
Blinklys 1 grøn LED-lampe Reserve
Lyser der ikke nogen LED-lampe, nar der trykkes pa tasten, er akkuen defekt og skal skiftes.
Af sikkerhedstekniske grunde kan ladetilstanden kun kon-trolleres, nar haveredskabet star stille.
Under opladningen lyser og slukker akkuens tre gronne LED-lamper kort en ad gangen. Akkuen er helt oplatet, när de tre
gronne LED-lamper lyser hele tiden. Ca. 5 minutter after at akkuen er helt oplatet, slukker de tre gronne LED-lamper.
Indikator pä akkuen til visning af temperaturovervågning
Den rode LED-lampe i indicatoren til temperaturovervagning signaliserer, at akkuen erller haveredskabets elektroniske system (när akkuen er sati)违法犯罪e temperaturomrade. I dette tilfælde arbejder haveredskabet ikke erkerke med fuld kapacitet.
Temperaturovervagning af akkuen
Den rode LED-lampe blinker, när der trykkes pa tasten eller start-stop-kontakten (när akkuen er sat i): Akkuen ligger undone for det tilladte driftstemperaturomrade.
Ved temperaturer over 70^ slukker akkuen, til den befinder sig i det tilladte temperaturomradeigen.
Temperaturovervågning af haveredskabets elektroniske system
Den rode LED-lampy lyser konstant, när der trykkes pa start-stop-kontakten: Temperaturen for haveredskabets elektroniske system er under 5^ allermere end 75^
Ved temperaturer over 90^ slukker haveredskabets elektroniske system, til det befinder sig i det tilladte driftstempo-raturomrade igen.
Snitkapacitet (akku-labetid)
Slakapaciteten (akku-lobetid) afhaenger af graessets egenskaber f.eks.graeesets tathed, fugtighed, graeslangde og slahjode.
Tændes og slukkes haveredskabet hyppigt under graessläningen, reduceres slakapaciteten ligeledes (akku-lbetid).
For at optimere slakapaciteten (akku-lobetid) anbefales det at sla graesset noget oftere, oge slahjden og g med normalt tempo.
Eksemplet nedenfor viser sammenhengen mellem slahjde og slakapacitet for tre akkuopladninger.
Snitbetingelser
Meget lyst, tort graes
Slakapacitet
Akku med 2,0 Ah op til 250 m
Akku med 4,0 Ah op til 500 m
Akku med 6,0 Ah op til 750 m
Lobetiden forlaenges ved at kobe en ekstra akku hos et autoriseret servicecenter for Bosch haveredskab.
Fejlsøgning
| Symptom Mulig Årsag Afhjælpning | ||
| Motoren går ikke i gang | Haveredskabets indvendige ledninger er beskadi-get | Kontakt Bosch kundeservicen |
| Akkuen er afladt Oplad akkuen | ||
| Akkuen er for kold/warm Opvarm/afkøl akkuen | ||
| Græs for langt Maks. tilladt græshøjde er 30 cm med den største indstilling af slåhøjden | ||
| Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde | ||
| Strømkredsaftbryderen er ikke blevet sat rigtigt i/fuldstændigt i | Sæt den rigtigt i | |
| Haveredskab kører i intervaller | Haveredskabets indvendige ledninger er beskadi-get | Kontakt Bosch kundeservicen |
| Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde | ||
| Haveredskabet after-lader et uregelmaessigt slåbillede,og/eller motoren arbejder tungt | Slåhøjden er for lav Indstil en større slåhøjde | |
| Knife er.slve | Shift knife (se Fig. K) | |
| Tilstopning mulig Sluk haveredskabet og løsn strømkredsaftbry-deren | Kontroller undersiden på haveredskabet og frigørdet evt. for græs (brug altid havehandker) | |
| Kniven er monteret forkert Montér kniven rigtigt | ||
| När haveredskabet tändes, drejer kniven ikke | Kniven bremses af græsset Sluk haveredskabet og løsn strømkredsaftbry-derenFjern blokeringen (brug altid havehandker) | |
| Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm) | ||
| For stor vibration/støj | Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (27 Nm) | |
| Knivene er beskadigede | Shift knife (se Fig. K) | |
| Symptomer Mulig Årsag Afhjælpning | ||
| Den røde akku-kontrol-lampe blinker på lade-aggregatet | Akkuen er ikke sat (rightigt) i Anbring akkuen korrekt på ladeaggregatet | |
| Akkukontakter er snavset Rengør akkukontakterne; f.eks. ved at søtte ak-kuen i og tage den ud flere gange eller erstatte den | ||
| Opladning er ikke mulig | Akku defekt | Shift akuyen |
| Akku-kontrollamper ly-ser ikke på ladeaggre-gatet | Ladeaggregatets netstik er ikke sat (rightigt) iStikdåse, netkabel eller ladeaggregat er defekt | Sæt netstikket (helt) ind i stikdåsen |
| Kontroller netspændingen, ladevt. ladeaggregatet blive kontrolleret af en autoriséraret servicecen-ter for Bosch-el-værktøj | ||
Bemark! Sluk for haveredskabet, lsn strmckredsa-bryderen og fjern akkuen samt grausboksen, for vedligeholdeses- ellr rengoringsarbejde gennemfores.
Brug altid havehandsker, his du handterer erler arbejder i nahreden af skarpe knive.
Overhold falgende forskrifter og foranstaltninger for at muliggore en optimal brug af akkuen:
- Beskyt akuyen mod fugtighed og vand.
- Opbevar kun haveredskabet og akkuen ved temperaturer mellem -20^ og 50^ . Lad f.eks. ikke akkuen blive ligende i bilen om sommeren.
- Opbevar akkuen Separate og jegke i haveredskabet.
-Lad ikke akkuen blive siddende i haveredskabet i solskinsvejr. - Den optimale temperatur til opbevaring af akkuen er 5^
Rengor akcuens ventilationsabninger en gang imellem med en blod, ren og t por pensel.
När driftstiden after opladningen forkortes væsentligt, er det tegn pa, at akkuen er slidt op og skal udskiftes.
Produktets 10-cifrede varenummer (se typeskilt) skal altid angives ved forsporgsler og bestilling af resededele.
Dansk
De indeholtde Li-Ion-akkuer overholder bestemmelsene om farligt gods. Akkuerne kan Transporteres af brugeren pa offentlig vej.uden yderligere palaeg.
Ved forsendelse gennem tredjemand (f.eks.: Lufttransport eler spedition) skal særlige krav vdr. emballage og mærkning overholds. Her skal man kontakte en faregodsekspert, for forsendelsessetykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklaeb abne kontakter og indpak akkuen pa en sadan maede, at den ikke kan bevage sig i emballagen. Eventuelle mere vidtgende nationale forskritter skal ogsa overholds.
Bortskaffelse
Haveredskaber, akku, tilbehör og emballage skal genbruges pa en miljøvenlig mäde.
Smid参加会议的董事和股东。
Gelder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte aller opbrugte akkuer/batteri indsamles separat og genbruges iht. geldende miljøforskrifter.
Akkuer/batterier:
Li-Ion:
Følg venligst henvisninger i afsnit Transport.
Svensk
Indikeringselement på batteriet: Under
Advarsel: Pass på á holde sikker avstand til produitet mens du arbeider.
Bruk ladeapparatet kun i tørre rom.
Ladeapparatet er utstyrt med en sikkerhettransformator.
Oppladingen kan ikke starte og det er ikke muligå lade batteriet (se avsnitt "Feilsøking").
Ved kontinuierlige oppladingsyykluser hvh.
oppladingsyykluser som følger rett etter hverandre uten
avbrudd kan ladeapparatet bl varmt. Dette er ikke farlig og
er ikke tegn på en tekniik defekt av ladeapparatet.
En vesentlig kortere driftstid etter opplading er et tegn pa at batteriet er oppbrukt og ma skiftes ut.
En vesentlig kortere driftstid erter opplading er et tegn pa at batteriet er oppbrukt og ma skiftes ut.
Ved alle foresporssler og reservedelsbestillinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa produits typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64878950
Faks: 64878955
