NAUDOJIMO INSTRUKCIJA 5360 GA SKIL

ES atitikties deklaracija Universalus kompaktiškas pjūklas Gaminio numeris Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma:

• Šis įrankis skirtas išilgai ir skersai pjauti medieną, medienos plokštes, kartoną, aliuminį, plyteles, akmenį, plastiką ir lengvas statybines medžiagas, kurios pjovimo metu yra užksuotos

• Šis įrankis skirtas tik trumpai pjauti

• Šis įrankis neskirtas profesionaliam naudojimui

• Atidžiai perskaitykite šį vartotojo vadovą ir išsaugokite jį ateičiai

A Apsauginis jungiklis B Gaiduko jungiklis C Rankenėlė pjovimo gyliui nustatyti D Pjovimo gylio skalė E Dulkių ištraukimo žarna F Dulkių ištraukimo žarnos jungtis G Šešiabriaunis raktas H Dėklas veržliarakčiui J Suklio blokavimo mygtukas K Disko varžtas L Prispaudžiamasis anšas M Rankenėlė įleidžiamajam pjovimui N Atrama P Viršutinė apsauga Q Indikatorius “Įjungta” R Pjūvio žymeklis S Lygiagreti atrama T Rankenėlė lygiagrečios atramos nustatymui V Grūdinto plieno pjūklo disko W Deimantinis diskas X Pjūklo disko su kietlydinio plokštelėmis Y Ventiliacinės angos Z Apatinis apsauginis gaubtas ! iestādiet vēlamo zāģēšanas dziļumu ar tādu aprēķinu, lai asmens izietu cauri zāģējamajam priekšmetam, bet neskartu virsmu, uz kuras balstās apstrādājamais priekšmets - ja nepieciešamo griezuma platumu nav iespējams nodrošināt ar paralēlo vadotni, iespīlējiet vai pienaglojiet uz zāģējamā priekšmeta virsmas plakanu koka līsti, ko zāģēšanas laikā izmantot kā vadotni, virzot gar to pamatnes kreiso malu

• Veicot mērījumus atbilstoši EN 62841, šī instrumenta akustiskā spiediena līmenis ir 91,5 dB(A), akustiskās jaudas līmenis ir 102,5 dB(A) (nenoteiktība K = 3 dB), bet vibrācija ✱ (triaksiālā vektora summa; nenoteiktība K = 1.5 m/s²) ✱ zāģējot koku 2,6 m/s² ✱ zāģējot metālu 2,4 m/s²142 asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR

NAUDOJIMAS a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. SAUGA

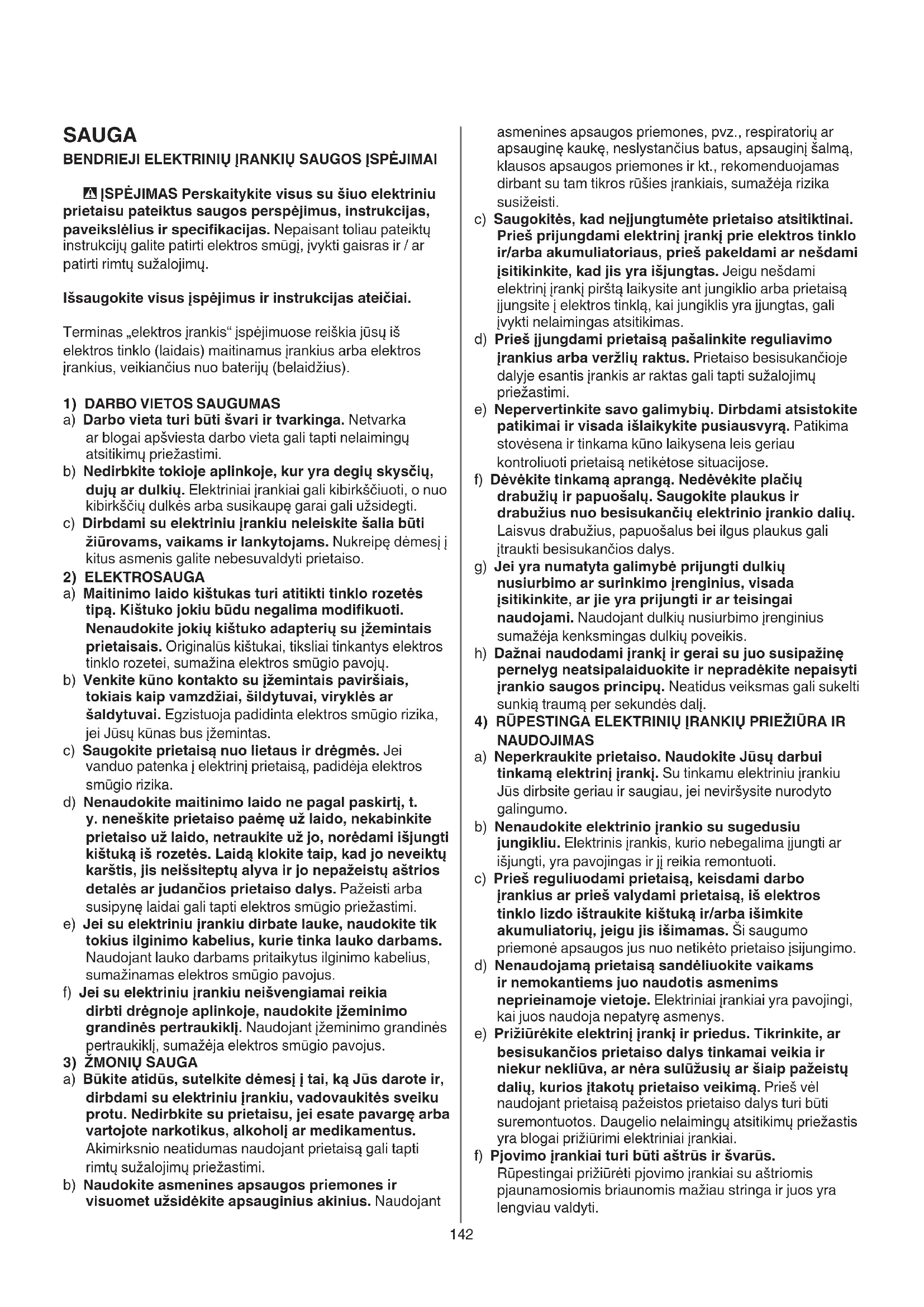

BENDRIEJI ELEKTRINIŲ ĮRANKIŲ SAUGOS ĮSPĖJIMAI

- ĮSPĖJIMAS Perskaitykite visus su šiuo elektriniu prietaisu pateiktus saugos perspėjimus, instrukcijas, paveikslėlius ir specikacijas. Nepaisant toliau pateiktų instrukcijų galite patirti elektros smūgį, įvykti gaisras ir / ar patirti rimtų sužalojimų. Išsaugokite visus įspėjimus ir instrukcijas ateičiai. Terminas „elektros įrankis“ įspėjimuose reiškia jūsų iš elektros tinklo (laidais) maitinamus įrankius arba elektros įrankius, veikiančius nuo baterijų (belaidžius).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modikuoti. Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų. b) Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi. b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant143

• Atatranka yra neteisingo elektrinio prietaiso naudojimo arba klaidos pasekmė. Jos galima išvengti, jei imsitės atitinkamų priemonių, kaip aprašyta žemiau. a) Pjūklą visada tvirtai suspauskite abiem rankom ir rankas laikykite tokioje padėtyje, kad galėtumėte įveikti atatrankos jėgas. Jūsų kūnas turėtų būti šalia pjūklo disko, bet jokiu būdu ne vienoje linijoje su pjūklo disku. Dėl atatrankos pjūklas galėtų atšokti atgal, bet naudotojas gali kontroliuoti atatrankos jėgas, jei imsis atitinkamų priemonių. b) Jei pjūklo diskas užstringa arba jei dėl kokios nors priežasties pjovimo procesas yra nutraukiamas, išjunkite jungiklį ir pjūklą palikite ruošinyje, kol pjūklo diskas visiškai sustos. Niekada nebandykite pjūklo disko ištraukti iš ruošinio ar pjūklą traukti atgal, kol pjūklo diskas dar sukasi, nes tai gali sąlygoti atatranką. Patikrinkite tai ir imkitės priemonių pjūklo disko strigimo priežastims pašalinti. Nepjaukite vinių ir varžtų. c) Vėl įjungdami pjūklą ruošinyje, centruokite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas stringa, vėl įjungus pjūklą, jis gali iškilti į viršų arba gali atsirasti atatranka. d) Norėdami minimizuoti pjūklo disko užsikirtimą ar atatrankos galimybę, dideles plokštes paremkite. Didelės plokštės dėl savo svorio išlinksta. Plokštė turi būti atremta iš abiejų pusių, t.y. šalia pjovimo linijos ir šalia plokštės krašto. e) Nenaudokite neaštrių ir pažeistų pjūklo diskų. Neaštrūs ar blogai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, atatranka, stringa pjūklo diskas. f) Apsauginė rankenėlė, kuria reguliuojamas pjovimo gylis ir pjūklo disko posvirio kampas, prieš pjaunant turi būti tvirtai ir patikimai užveržta. Jei pjaunant keičiasi pjūklo disko padėtis, tai gali sąlygoti įstrigimą ir atatranką. g) Būkite ypač atsargūs pjaudami sienose ar kituose nepermatomuose paviršiuose. “Panyrantis” į ruošinį pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką.

3) APSAUGINIO GAUBTO FUNKCIJA

a) Kiekvieną kartą prieš naudodami patikrinkite, ar apsauginis gaubtas tinkamai užsidaro. Nenaudokite pjūklo, jei apsauginis gaubtas negali laisvai judėti ir tuojau neužsidaro. Niekada neužksuokite ir nepririškite gaubto, nes tuomet pjūklo diskas bus neapsaugotas. Pjūklui netyčia nukritus, gali įlinkti apsauginis gaubtas. Įsitikinkite, kad apsauginis gaubtas gali laisvai judėti, o pjaunant bet kokiu kampu bei bet kokiu gyliu neliečia nei pjūklo disko, nei kitų dalių. b) Patikrinkite apsauginio gaubto spyruoklių būklę ir kaip jos veikia. Jei apsauginis gaubtas ir spyruoklės veikia netinkamai, kreipkitės į specialistus, kad pjūklui atliktų techninę priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų ir susikaupusių nešvarumų apatinis apsauginis gaubtas gali lėčiau judėti. c) Kai darbinis įrankis “panyra” darant įpjovas, kurias pjaunate ne stačiu kampu, imkitės atitinkamų priemonių, kad pagrindo plokštė nenuslystų į šoną. Plokštei nuslydus į šoną, pjūklo diskas gali užstrigti ir sukelti atatranką. g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

a) Prietaisą turi remontuoti tik kvalikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

a) PAVOJUS : Nekiškite rankų į pjovimo zoną ir prie pjūklo disko. Jei pjūklas laikomas abiem rankomis, tai pjūklo diskas jų nesužalos. b) Nelieskite apdirbamo ruošinio apačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko. c) Pjovimo gylį tinkamai nustatykite pagal ruošinio storį. Ruošinio apačioje turi matytis šiek tiek mažiau, nei visas pjūklo dantis. d) Pjaunamojo ruošinio niekada nelaikykite rankose ar pasidėję ant kojos. Patikimai jį įtvirtinkite stabiliame įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad išvengtumėte pjūklo kontakto su jūsų kūnu, neužstrigtų pjūklo diskas ar neprarastumėte kontrolės. e) Jei yra tikimybė, jog dirbant darbo įrankis gali kliudyti paslėptą laidą, elektrinį įrankį laikykite tik už izoliuotų rankenų. Dėl kontakto su laidininku, kuriuo teka el. srovė, elektrinio įrankio metalinėse dalyse gali atsirasti įtampa ir sukelti elektros smūgį. f) Atliekant išilginį pjūvį visada naudokite lygiagrečią atramą arba kreipiančiąją liniuotę. Tuomet pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę. g) Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo anga (pvz., žvaigždės formos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti prietaiso. h) Niekada nenaudokite pažeistų ar netinkamų pjūklo disko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai Jūsų pjūklui, kad būtų garantuotas optimalus rezultatas ir saugus darbas.

• Atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar blogai nukreipto pjūklo disko, kuomet pjūklas nekontroliuojamai iššoka iš ruošinio link naudotojo

• Jei pjūklo diskas yra per stipriai prispaudžiamas arba užspaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o veikiantis variklis tuomet staiga meta prietaisą atgal link naudotojo

• Jei pjaunant pjūklo diskas persikreipia ar yra neteisingai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsikabinti į medžio paviršių ir tuomet, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka naudotojo link144

• Atsargiai tvarkyti ir laikykite priedai PRIEŠ EKSPLOATACIJĄ

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite

• Išsiaiškinkite prietaiso valdiklius ir tinkamą paskirtį

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris segamas ar kalamas kabių kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)

• Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar gręžimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei EKSPLOATACIJA

• Darbo metu triukšmo lygis gali viršyti 85 dB(A); naudoti klausos apsaugos priemones

• Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių; klokite jį kuo toliau už prietaiso

• Niekuomet nenaudokite prietaiso be originalios apsauginės įrangos

• Nemėginkite pjauti labai mažų ruošinių

• Nedirbkite iškėlę elektrinį prietaisą virš galvos (taip dirbant negalima užtikrinti pakankamos elektrinio prietaiso kontrolės)

• Jeigu pjūklas užsiblokavo arba pajutote, kad prietaisas veikia ne taip, kaip visada, arba girdisi nebūdingi garsai, tuojau pat jį išjunkite ir ištraukite kištuką iš elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos

Prieš naudodami įrankį perskaitykite instrukcijų vadovą

Užsidėkite apsauginius akinius ir klausos apsaugos priemones

Nemeskite prietaisas į buitinių atliekų konteinerius NAUDOJIMAS

• Įjungimas/išjungimas

- įjunkite prietaisą iš pradžių paspausdami rankenėlę A į priekį ir po to patraukdami trigerinį jungiklį B - išjunkite prietaisą atleisdami gaiduko jungiklį B

- atlaisvinkite rankenėlę C - nustatykite norimą pjovimo gylį pagal skalę D d) Jei apsauginis gaubtas neapgaubia pjūklo disko, pjūklo ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis gaubtas neuždarytas, iš inercijos besisukančio disko varomas pjūklas juda pjovimo krypčiai priešinga kryptimi ir pjauna viską, kas pasitaiko kelyje. Turėkite omenyje, kad atleidus jungiklį pjūklo diskas dar kurį laiką sukasi iš inercijos.

• Šis prietaisas nėra skirtas naudotis vaikams ir asmenims, kurie turi menkus zinius, jutimų ar psichikos sugebėjimus arba kurie stokoja patirties ir žinių; tokius asmenis turi prižiūrėti už jų saugą atsakingas asmuo arba jis turi jiems suteikti instrukcijas dėl prietaiso naudojimo

• Prieš naudojant prietaisą pirmą kartą rekomenduojame įgyti praktinių žinių

• Šis prietaisas netinka pjovimui šlapiuoju būdu

• Prieš reguliuojant prietaisą arba keičiant darbo įrankius, ištraukite kištuką iš el. tinklo lizdo

• Niekada nenaudokite įrankio šoniniam šlifavimui

• Niekada nenaudokite įrankio, jei laidas pažeistas; jį reikia pakeisti specialiu laidu remonto įmonėje.

• Nenaudokite elektrinio prietaiso kaip stacionaraus (jis nėra skirtas naudoti ant pjaustymo stalo)

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Nepjaukite juodųjų metalų (dėl įkaitusių atplaišų gali užsidegti išsiurbiamos dulkės)

• Dirbdami su akmeniu naudokite dulkių išsiurbimą; siurblys turi būti skirtas akmens dulkėms ištraukti (šios įrangos naudojimas sumažina su dulkėmis susijusius pavojus)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti PRIEDAI

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai

• Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius

• Naudokite tik tokius pjūklo diskus/pjovimo diskus, kurių skersmuo ne mažesnis kaip 85 mm, ne didesnis kaip 89 mm, o veleno angos skersmuo – 10

• Nenaudokite abrazyvinių pjovimo diskų su šiuo prietaisu145 - užbaigę pjūvį, išjunkite prietaisą, atleisdami jungiklį B ! prieš atitraukdami prietaisą nuo ruošinio įsitikinkite, kad pjūklo diskas visiškai sustojo

- įjunkite prietaisą ! pjūklo diskas pirmiausia turi pilnai įsibėgėti, tik po to jį galima glausti prie ruošinio - nykščiu nuspauskite mygtuką M - veskite įrankį pirmyn taip, kad pjūvio žymeklį R tiksliai atitiktų reikiamą pjūvio liniją, užbrėžtą ant ruošinio - pamažu patraukite įrankį į priekį ! jokiu būdu netraukti pjūklo atgal

- skirta tiksliems lygiagretiems pjūviams pagal ruošinio kraštą - galima iš abiejų pusių įstatyti į atraminę plokštę Lygiagrečios atramos nustatymas - atlaisvinkite rankenėlę T - nustatyti norimą pjovimo plotį, naudojant lygiagrečią atramą (pjūvio žymeklį R naudokite kaip 0 orientyrą) - vėl užveržkite rankenėlę T NAUDOJIMO PATARIMAI

• Naudokite tik aštrius, tinkamos rūšies pjūklo diskus

- naudokite grūdinto plieno pjūklo geležtę V

pjaudami medieną, aliuminį, plastiką ir įvairų medžio laminatą - deimantinį diską naudokite W

pjaustyti keramikai ir plytelėms - pjūklo diskai X

su kietlydinio plokštelėmis naudojami iki 30 kartų ilgiau, nei įprasti pjūklo diskai

• Didelių plokščių pjaustymas

- plokštę atremkite netoli pjūvio linijos, paguldę ją ant grindų, stalo ar varstoto ! pjovimo gylį nustatykite taip, kad perpjautumėte tik plokštę, bet neįpjautumėte atramos, ant kurios ji guli - jei lygiagrečios atramos nepakanka norimam pjovimo pločiui nustatyti, prie ruošinio pritvirtinkite tiesią medinę juostelę, kurią panaudokite kaip kreipiančiąją liniuotę; priglauskite prie jos kairįjį atraminės plokštės kraštą ir stumkite prietaisą išilgai šios liniuotės

• Pjovimas be atplaišų - apverskite ruošinį gerąja puse į apačią - prie ruošinio 2 veržtuvais pritvirtinkite tiesią medinę juostelę, kurią panaudokite kaip kreipiančiąją liniuotę

• Šis įrankis neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas Y

! prieš valydami ištraukite kištuką iš elektros tinklo lizdo

• Rūpinkitės, kad plotas aplink apatinį apsauginį gaubtą

būtų visada švarus (dulkes ir pjuvenas išpūskite suspaustu oru arba valykite šepetėliu)

• Po pjovimo iš karto nuvalykite pjūklo diską (ypač nuo dervų bei lakų liekanų)

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL rmos įgaliotą elektros - vėl užveržkite rankenėlę C - optimali pjovimo kokybė pasiekiama tuomet, kai pjūklo diskas išsikiša ruošinio apačioje ne daugiau kaip per 3 mm ! tik naudojant diskus, kurių skersmuo yra 89 mm, pjovimo gylis atitinka pjovimo gylio skalės vertę D (faktiniam pjovimo gyliui nustatyti naudokitės lentele

kaip atskaitos priemone) ! norėdami sužinoti tikrąją pjūvio liniją, visuomet pirmiausiai atlikite bandomąjį pjūvį

- prijunkite siurblio žarną E prie jungties F ir siurblio, kaip parodyta ! pasirūpinkite, kad nusiurbimo žarna nesudarytų kliūties apatiniam apsauginiam gaubtui ir netrukdytų dirbti ! nenaudokite dulkių nusiurbimo pjaudami metalą

• Pjūklo disko pakeitimas

! ištraukite kištuką iš elektros lizdo ! įsitikinkite, kad pjūklo diskas visiškai sustojo - nustatykite maksimalų pjovimo gylį - iš lizdo H atraminėje plokštėje išimkite šešiabriaunį raktą G - nuspauskite veleno blokavimo mygtuką J ir laikykite nuspaudę, kol išimsite disko varžtąK, pasukdami šešiabriaunį raktą G LAIKRODŽIO RODYKLĖS KRYPTIMI (= ant pjūklo disko pažymėtos rodyklės kryptimi) ! suklio blokavimo mygtuką J spauskite tik prietaisui sustojus - atleiskite suklio blokavimo mygtuką J - nuimkite anšą L - nykščiu nuspauskite mygtuką M - pakelkite kojelę N ir nuimkite pjūklo geležtę ! pakeiskite pjūklo diską, kad pjūklo dantukai ir rodyklė ant pjūklo disko būtų nukreipti ta pačia kryptimi, kaip ir rodyklė ant viršutinio gaubto P

- uždėkite anšą L - tvirtai priveržkite disko varžtą K, pasukdami šešiabriaunį raktą G PRIEŠ LAIKRODŽIO RODYKLĘ, tuo pačiu metu laikydami nuspaudę veleno blokavimo mygtuką J - atleiskite suklio blokavimo mygtuką J

• Prietaiso naudojimas

- nustatykite norimą pjovimo gylį - įjunkite kištuką į maitinimo šaltinį (užsidega Q lemputė, rodanti, kad prietaisas yra maitinamas)

- nykščiu nuspauskite mygtuką M - uždėkite prietaisą atraminės plokštės priekine dalimi ant ruošinio - veskite įrankį pirmyn taip, kad pjūvio žymeklį R tiksliai atitiktų reikiamą pjūvio liniją, užbrėžtą ant ruošinio ! žiūrėkite, kad pjūklo dantys nesiremtų į ruošinį - įjunkite prietaisą ! saugokitės staigaus prietaiso trūktelėjimo įjungimo metu ! pjūklo diskas pirmiausia turi pilnai įsibėgėti, tik po to jį galima glausti prie ruošinio ! nespauskite įrankio (kad neperkaistų pjūklo dantys ir, pjaustant plastiką, pastarasis nesilydytų, spauskite lengvai ir nuolat) ! dirbdami laikykite prietaisą už pilkos spalvos suėmimo vietos(-ų) y146 ЕЛЕМЕНТИ НА АЛАТОТ

• Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės į jus aptarnaujantį prekybos atstovą) APLINKOSAUGA

• Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis

, kai reikės išmesti atitarnavusį prietaisą

TRIUKŠMINGUMAS / VIBRACIJA

• Išmatuotas pagal EN 62841, šio instrumento garso slėgio lygis yra 91,5 dB(A), garso galios lygis 102,5 dB(A) (neapibrėžtis K = 3 dB), vibracija ✱ (triašio vektoriaus suma; neapibrėžtis K = 1,5 m/s²) ✱ medienos pjovimas 2,6 m/s² ✱ metalo pjovimas 2,4 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
