BEDIENUNGSANLEITUNG 5360 GA SKIL

Kompakte Multimaterialsäge 5360 EINLEITUNG

Querschnitten in Holz, Spanplatten, Sperrholz, Aluminium, Fliesen, Stein, Kunststoff und Leichtbaummaterialien, die in einer festen Position gehalten werden
- Dieses Werkzeug ist nur für keine Schnitte bestimmt
- Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
- Bitte diese Bedienungsanleitung sorgfältig durchlesen und aufbewahren. 4

TECHNISCHE DATEN①

WERKZEUGKOMPONENTEN ②

A Sicherheitsschalter
B Auslöseschalter
C Schneidtiefe-Einstellknopf
D Schnitttiefenskala
E Staubabsaugschlauch
F Anschluss zur Staubabsaugung
G Sechskantschlüssel
H Halterung fur Sechskantschlüssel
J Spindelarretierungsknopf
K Sägeblattbolzen
L Spannflansch
M Knopf fur Einstechsagen
N FuBplatte
P Oberer Blattschutz
Q Anzeige "Ein/Aus"
R Sichtkeil
S Seitenanschlag
T Knopf zur Einstellung des Seitenanschlags
V Sägeblatt aus geharteten Stahl
W Diamantscheibe
X Hartmetallbestücktes Sägeblatt
Y Lüftungsschlitze
Z Unterer Blattschutz

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen

Datum desses Elektrogerats. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Branden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

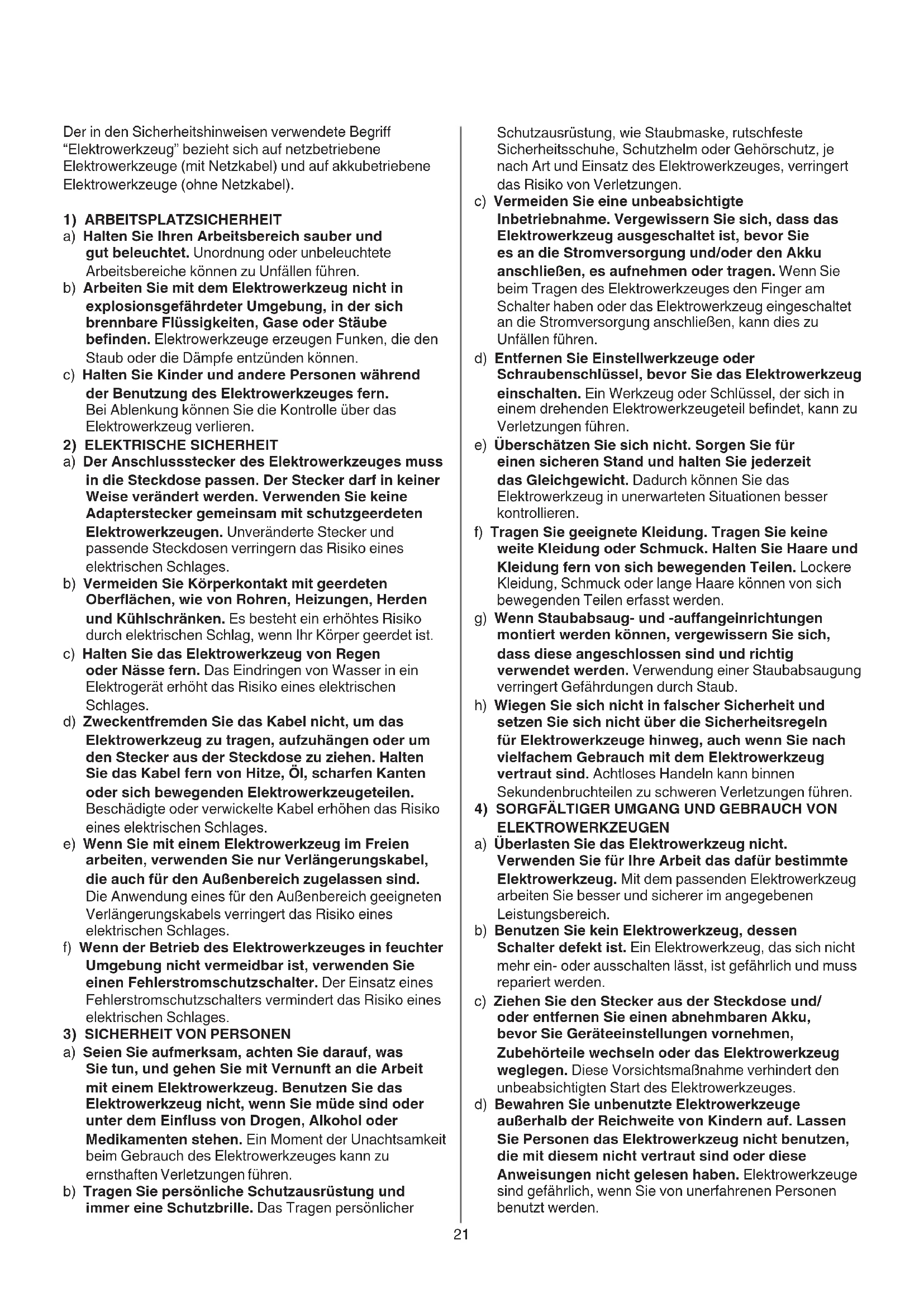

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

2) ELEKTRISCHE SICHERHEIT

3) SICHERHEIT VON PERSONEN

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

5) SERVICE

e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR MULTISÄGEN

1) SÄGEVERFAHREN

a) GEFAHR:kommen Sie mit ihren Handen nicht in den Sägebereich und an das Sägeblett. Wenn beiden Hände die Säge halten, können diese vom Sägeblett nicht verletzt werden.
b) Nicht unter das Werkstück reichen. Die Schutzhaube kann Sie nicht vor dem Sägeblatt unter dem Werkstück schätzen.
c) Schnitttiefe der Werkstückdicke anpassen. Unter dem Werkstuck muss etwas weniger als ein kompletter Zahn der Blattzahne sightbar sein.
d) Halten Sie das zu saggende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei Denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
f) Beim Längssägen stets einen Seitenanschlag oder eine gerade Schnittführung benutzen. Dadurch wird die Schnittgenauigkeit verbessert und Verklemmen des Sägeblatts weniger wahrscheinlich gemacht.
g) Verwenden Sie immer Sägeblätter in der richtigen

Gröbe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Niemals beschädigte oder ungeeignete Sägeblattunterlegscheiben oder -bolzen benutzen. Sägeblattunterlegscheiben und -bolzen wurden eigens für ihre Säge konstruiert, um optimale Leistung und sicheren Betrieb zu gewährleisten.

2) RÜCKSCHLAG - URSACHEN UND ENTSPRECHENDEWARNHINWEISE

• Rückschlag ist eine plötzliche Reaktion auf ein eingezwängtes, verklemmtes oder falsch ausgerichtetes Sägeblatt, wodurch eine Säge unkontrolliert aus dem Werkstück hereaus - zum Bediener hin - angehoben wird
• Wenn das Sägeblatt eingezwängt ist oder vom nach unten schliebenden Sageschlitz stark eingeklemmt wird, kommt das Sägeblatt zum Stillstand und wird das Gerät durch den laufenden Motor rasch zum Bediener hin zusammen gezwungen
• Wenn das Sägeblatt sich beim Schneiden verdreht oder falsch ausgerichtet wird, können sich die Zähne an der Hinterkante des Sägeblatts in der Holzoberfläche festfressen mit der Folge, dass sich das Sägeblatt aus dem Sägeschlitz Heraushebt und – zum Bediener hin – rückwärts springt
• Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.
  a) Die Säge stets mit beiden Händen fest im Griff haben und ihre Arme so positionieren, dass Sie Rückschlagkräften entgegenwirken konnen. Ihr Körper seitlich vom Sägeblatt positionieren, niemals in einer Linie mit dem Sägeblatt. Durch Rückschlag konnte die Säge rückwärts springen, aber Rückschlagkräfte konnen vom Bediener kontrolliert werden, wenn entsprechende Vorkehrungen getroffen werden.
  b) Wenn das Sägeblatt klemmt, oder wenn ein Schnitt aus irgendem Grund unterbrochen wird, den Schalter loslassen und die Säge bewegungslos im Material halten, bis das Sägeblatt vollig zum Stillstand kommt. Niemals versuchen, die Säge aus dem Werkstück zu entfernen oder die Säge rückwärts zuziehen, während das Sägeblatt in Bewegung ist, ansonsten kann es zu Rückschlagkommen. Dies entsprechuchen und Abhilfemaßnahmen ergreifen, um die Ursachen für das klemmende Sägeblatt zu beseitigen. Das Schneiden von Nageln oder Schrauben vermeiden.
  c) Beim erneuten Anlauf einer Säge im Werkstück das Sägeblatt im Sageschlitz zentrierten und nachprüfen, dass die Sägezähne nicht mit dem Material im Eingriff stehen. Wenn das Sägeblatt klemmt, kann es nach oben wandern oder kann es zu Rückschlag vom Werkstück kommt, wenn die Säge wieder anläuft.
  d) Große Platten abstitzen, um das drohende Klemmen bzw. Rückschlagen des Sägeblatts zu minimieren. Große Platten neigen zum Durchbügen unter ihrem eigenen Gewicht. Die Platte muss auf beiden Seiten unter abgestützt werden, d.h. nahe an der Schnittlinie und nahe am Plattenrand.
  e) Kein stumpfes oder beschädigtes Sageblatt

benutzen. Ungeschärfte oder falsch geschrankte Sägeblätter erzeugen schmale Sageschlitze; die Folge sind übertriebene Reibung, Sägeblattklemmen und Rückschlag.

f) Sägeblatttiefe und Gehrungen einstellende Sicherungshebel müssen vor dem Schneiden fest und sicher sitzen. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Klemmen und Rückschlag führen.
g) Seien Sie besonderss vorsichtig beim Sagen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.
3) FUNKTION DER SCHUTZHAUBE
a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutzhaube niemals fest; dadurch ware das Sägeblatt ungeschützt. Soltte die Säge unbeabsichtigt zu Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie safer, dass die Schutzhaube sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.
b) Überprüfen Sie Zustand und Funktion der Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufigungen von Spanen halten die untere Schutzhaube verzöger arbeiten.
c) Sichern Sie beim "Tausch Schnitt", der nicht rechtwinklig ausgeführrt wird, die Grundplatte der Sage gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sageblattes und damit zum Rückschlag führen.
d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sagt, was ihm im Weg ist. Beachten Sie damit die Nachlaufzeit der Säge.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Dieses Werkzeug ist nicht damit bestimmt, von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder mangelnder Erfahrung und Wissen, benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Werkzeug zu benutzen ist
• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Dieses Werkzeug ist für Naßschritte nicht geeignet ③
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen
• Verwenden Sie das Werkzeug nie zum Seitenschleifen
• Verwenden Sie das Werkzeug niemals, wenn das Kabel beschadigt ist; es muss durch ein speziellVBorbereitetes

Kabel ersetzt werden, das über die Serviceorganisation erhältlich ist.
- Verwenden Sie das Werkzeug nie feststehen (es ist nicht für die Verwendung mit einem Sägetisch ausgelegt)
- Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
- Sagen Sie keine Nichteisenmetalle (glühende Metallspane können die Staubabsaugung entzüden)
- Verwenden Sie beim Sagen von Stein die Staubabsaugung; der Staubsauger muss für die Absaugung von Steinstaub ausgelegt sein (die Verwendung dieser Ausrüstung reduziert von Staub ausgehende Gefahren)
- Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
- Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
- Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben ZUBEHÖR
- SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
- Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entspruchend gekennzeichnet sind
- Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
- Verwenden Sie nur Sägeblätter/Trennscheiben mit einem Mindestdurchmesser von 85 mm, einem Maximaldurchmesser von 89 mm und einem Spindellochdurchmesser von 10 mm
- Niemals Schleifscheiben mit thisem Werkzeug verwenden
Mit Zubehör vorsichtig umgeben und sorgfältig bewahren VOR DER ANWENDUNG
- Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt
- Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
- Machen Sie sich mit den Bedienelementen und der richtigen Verwendung vertraut
- Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von der Ober- wie auch von der Unterflache entfernen, die auf der Schnittstrecke liegen
- Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche

Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat

WÄHREND DER ANWENDUNG

• Der Gerauschpegel beim Arbeiten kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Das Werkzeug niemals ohne das Original-Schutz benutzen
• Nicht versuchen sehr keine Werkstücke zu sagen
• Arbeitsen Sie mit diesen Elektrowerkzeug nicht über Kopf (bei dieser Arbeitsweise ist keine ausreichende Kontrolle über das Elektrowerkzeug gewährleistet)
• Im Falle von Blockieren, atypischem Verhalten oder Fremdgeräuschen, das Werkzeug(sofort abschalten und den Netzsteckerziehen
• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern(sofort den Netzsteckerziehen

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrw Werkzeug entfern, sollte diese ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Sägeblätter nach dem Ausschalten des Werkzeuges nicht durch seitliches Gegendrücken bremsen

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

④ Die Bedienungsanleitung vor dem Gebrauchlesen
⑤ Doppelte Isolierung (kein Erdleiter erforderlich)
⑥ Schutzbrille und Gehorschutz/TRagen
⑦ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

Ein-/Aus-Schalten 8

-zum Einsatz den Werkzeugs erst den Schalter A
nach vorne drucken und dann den Auslöseschalter B
betätigten
-das Werkzeug durch Losen von Auslöseschalter B
abschalten

• Schnittiefeneinstellung (0-28,5 mm) ⑨

-Knopf C Iosen

-stellen Sie die gewünschte Schnitttiefe mit Hilfe der Skala D ein

-Knopf C wieder anziehen

-für eine optimale Schnittgute sollen das Sägeblatt nicht mehr als 3 mm unter dem Werkstück überstehen

! nur bei Verwendung von Messern mit einem Durchmesser von 89 mm entspricht die Schnitttiefe dem Wert auf der Schnitttiefenskala D (für die tatsächliche Schnitttiefe die Tabelle⑩ als Referenz verwenden)

! immer zuerst einen Probeschnitt ausführten, um dieeffektive Schnittlinie zu überprüfen

Staubabsaugung ⑪

-schlieBen Sie den Staubsaugerschlauch E wie abgebildet an den Anschluss F und an den Staubsauger an

I achten Sie darauf, dass der Staubsaugerschlauch die Öffnung des unteren Blattschutzes oder die Schnittarbeit niemals hemmt
! Staubsauger nicht verwenden beim Sagen von Metall

Sageblattwechsel 12

!Netzsteckerziehen

! stellen Sie sicher, dass das Blatt vollkommen zum Stillstand gekommen ist

-stellen Sie die Schnitttiefe auf das Maximum ein
-Sechskantschlüssel G aus Halterung H gehmen
drucken Sie den Spindelarretierungs-Schalter J und halten Sie ihn gedrückt, solange Sie den Sägeblattbolzen entfernenK, indem Sie den Sechskantschlüssel G IM UHRZEIGERSINN (= Richtung des Pfeils auf dem Sägeblatt) drehen

! Spindelarretierungsknopf J nur bei stillstehendem Werkzeug drucken

• Spindelarretierungsknopf J loslassen
  -Flansch L entfernen
  -Knopf M mit Ihr dem Daumen drucken
  -heben Sie den FuB N und entfernen Sie das Sägeblatt

I wechseln Sie das Sägeblatt, wobei Sägezähne und auf das Sägeblatt aufgedruckter Pfeil in dieselbe Richtung wie der Pfeil auf der oberen Schutzhaube P 12 b zeigen

-Flansch L montieren
-ziehen Sie den Blattbolzen gut fest K, indem sie den Sechskantschlüssel G GEGEN DEN UHRZEIGERSINN drehen, während Sie den Spindelarretierungsknopf drucken J
-Spindelarretierungsknopf J loslassen

Bedienung des Werkzeuges 13

-gewünschte Schnittiefe einstellen
-den Stecker in die Steckdose stecken (Anzeige Q leuchtet auf und zeigt an, dass das Werkzeug Strom erhalt) 14
-Knopf M mit Ihr dem Daumen drucken
Werkzeug mit der Fußvorderseite flach auf dem Werkstück positionieren
-das Werkzeug mit Sichtkeil R nach vorn kippen in einer Reihe mit gewündlicher Schnittlinie, die auf dem Werkstück markiert ist

! stellen Sie sicher, dass die Sageblattzähne nicht im Werkstück verkeilt sind

-das Werkzeug einschalten
! beachten Sie den plötzlichen Ruck beim Einsatzen des Werkzeuges
! die Säge muß erst die Höchstgeschwindigkeit erreichen bevor dasSägeblatt in das Werkstück eingeführt wird
! drucken Sie nicht übermäßig auf das Werkzeug (wenden Sie einen leichten und gleichmäßigen Druck an, um die Blattspitzen nicht zu überhitzen und beim Sagen von Kunststoff ein Schmelzen des Kunststoffmaterials zu vermeiden)
! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen ⑤
-nach Abschluss des Schnittes das Werkzeug durch Losen von Schalter B ausschalten
! stellen Sie sicher, dass das Blatt vollkommen zum Stillstand gekommen ist, bevor Sie das Werkzeug vom Werkstück entfernen

• Einsetzschmitt 16
  -das Werkzeug einschalten
  ! die Säge muß erst die Höchstgeschwindigkeit erreichen bevor dasSägeblatt in das Werkstück eingeführt wird
  -Knopf M mit Ihr dem Daumen drucken
  -das Werkzeug mit Sichtkeil R nach vorn kippen in einer Reihe mit gewünschter Schnittlinie, die auf dem Werkstück markiert ist
  -bewegen Sie das Werkzeug langsam vorwärts
  ! das Werkzeug grundsätzlich nicht rückwärts führen
• Seitenanschlag S 17
  -fur exakte Parallelschnitte zur Werkstuckkante
  -kann beiderseitig in den Fuß eingesetzt werden Einstellung Seitenanschlag
  -Knopf T losen
• auf gewünschte Schnittbreite einstellen mit
  Seitenanschlagskala (Sichtkeil R als 0-Referenz verwenden)
  -Knopf T wieder anziehen

ANWENDUNGSHINWEISE

• Nur scharfe Sägeblätter vom richtigen Typ 18 benutzen
  -verbunden Sie das Sägeblatt aus geharteten Stahl V zum Sagen von Holz, Aluminium, Kunststoff un allen Sorten von Sperrholz
  -verbenden Sie die Diamantscheibe W② zum Sagen von Keramik und Fliesen
  -Hartmetallbestückte Sägeblätter X② haben eine bis zu 30 Mal langere Lebensdauer als konventionelle Sägeblätter
  Zuschnitt groBer Platten bzw. Tafeln 19
  -die Platte nahe der Schnittlinie entweder am Boden, auf einem Tisch oder einer Werkbank stützen
  ! die Schnittiefe so einstellen, dass Sie die Platte durchtrennen und nicht in die Auflagestützen sagen
  -falls der Seitenanschlag die gewünschten
  Schnittbreite nicht erhögbigt, eine gerade Holzleiste auf das Werkstück klemmen oder nageln, die als Schnittführung dient, und das Werkzeug mit der rechten Fußseite an dieser Führungsleiste führen
• Splitterfreies Sagen
  -die Oberfläche des Werkstücks grundsätzlich nach unten zeigend auflegen
  -ein massives Holzstück auf Ihrm Arbeitsstuck mit 2 Schraubklemmen montieren
• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lufungsschlitze Y ②)

! Netzstecker vor dem Säubernziehen

• Halten Sie den Bereich um den unteren Blattschutz Z ② herum stets sauber (entfernen Sie Staub und Späne mit Hilfe von Druckluft oder einem Besen)

• Das Sägeblatt unmittelbar nach der Benutzung reinigen (insbesondere von Harz- und Leimrückständen)

• Solle das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektronerkzeuge ausfuhrten zu halten
  das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden -hieran soll Sie Symbol ⑦ erinnern

GERÄUSCH/VIBRATION

Gemessen nach EN 62841 beträgt der Schalldruckpegel theses Werkzeugs 91,5 dB(A) und der Schalleistungspegel 102,5 dB(A) (Unsicherheit K = 3 dB), und die Schwingung (Triaxvektorsumme; Unsicherheit K = 1,5m / s^2)

*Sagen von Holz 2,6 m/s2

*Sagen von Metall 2,4 m/s2

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehor kann die Expositionsstufe erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

TECHNISCHE GEGEVENS ①

MACHINE-ELEMENTEN ②

2) ELEKTRISCHE VEILIGHEID

-utahnete knofliku C

-pro optimálni kvalitu rezu by pilovy list nemelzasahovat vice než 3 mm pod obrobek

15 1g 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24 24

AR

1. puiipipicp 1

#

·

aill jgJl aai sLiI slgog cuiuui 1g LgLg gaiagjg aiay
