BRUKSANVISNING 5360 GA SKIL

EU-samsvarserklæring Kompakt universalsag til forskjellige materialer Produktnummer Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos:

• Anvend egnede søgeinstrumenter til at nde frem til39

- ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner som følger med dette elektroverktøyet. Hvis du unnlater å følge noen av instruksjonene som er listet opp ovenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsfarlige atmosfærer – der det benner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

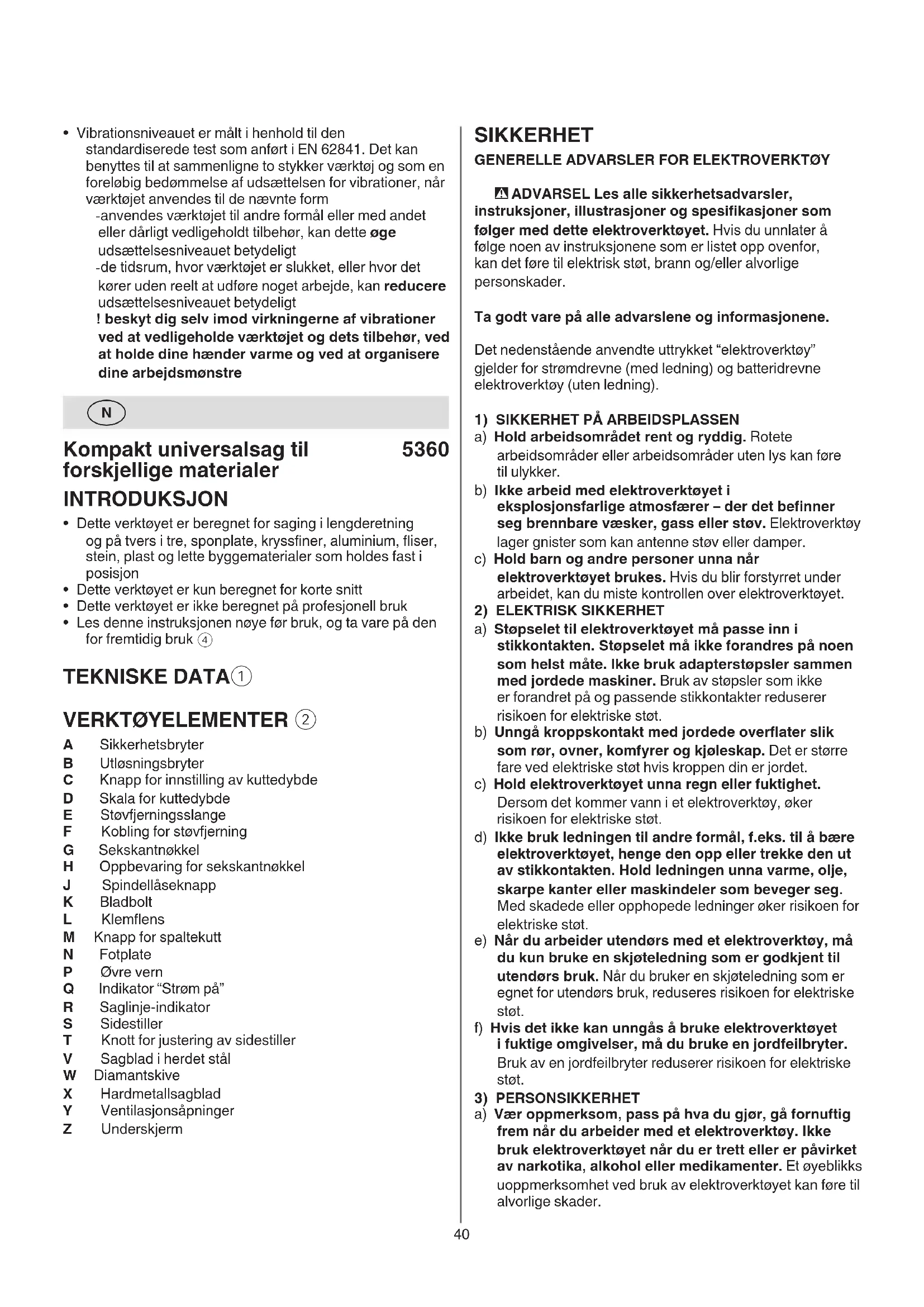

Kompakt universalsag til forskjellige materialer

• Dette verktøyet er beregnet for saging i lengderetning og på tvers i tre, sponplate, kryssner, aluminium, iser, stein, plast og lette byggematerialer som holdes fast i posisjon

• Dette verktøyet er kun beregnet for korte snitt

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Les denne instruksjonen nøye før bruk, og ta vare på den for fremtidig bruk

A Sikkerhetsbryter B Utløsningsbryter C Knapp for innstilling av kuttedybde D Skala for kuttedybde E Støvfjerningsslange F Kobling for støvfjerning G Sekskantnøkkel H Oppbevaring for sekskantnøkkel J Spindellåseknapp K Bladbolt L Klemens M Knapp for spaltekutt N Fotplate P Øvre vern Q Indikator “Strøm på” R Saglinje-indikator S Sidestiller T Knott for justering av sidestiller V Sagblad i herdet stål W Diamantskive X Hardmetallsagblad Y Ventilasjonsåpninger Z Underskjerm41 angitt kan føre til farlige situasjoner. h) Hold håndtak og gripeater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Maskinen din skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

a) FARE : Pass på at hendene ikke kommer inn i sagområdet og opp i sagbladet. Når begge hendene holder sagen, kan sagbladet ikke skade hendene. b) Ikke strekk hånden under arbeidsstykket. Skjermen kan ikke beskytte deg mot bladet under arbeidsstykket. c) Justér dybdeinnstillingen etter arbeidsstykket. Halvparten av den nederste tannen på sagbladet skal være synlig på undersiden av arbeidsstykket. d) Hold aldri arbeidsstykket som skal sages fast med hånden eller over benet. Du må sikre arbeidsstykket på et stabilt feste. Det er viktig å feste arbeidsstykket godt for å minimere faren ved kroppskontakt, fastklemming av sagbladet eller hvis du mister kontrollen. e) Ta kun tak i elektroverktøyet på de isolerte gripeatene, hvis du utfører arbeid der innsatsverktøyet kan tree på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. f) Når du sager på langs, må du alltid bruke sidestiller eller anviser for rett kant. Det øker nøyaktigheten på sagkuttet og reduserer risikoen for at bladet skal sette seg fast. g) Bruk alltid sagblad med rett størrelse og med passende festehull (f.eks. stjerneformet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går eksentrisk og fører til tap av kontrollen. h) Bruk aldri bladskiver eller bolter som er skadet eller av feil type. Bladskivene og boltene er laget spesielt for sagen, for å gå optimal ytelse og sikkerhet under bruk.

• Tilbakeslag er en plutselig reaksjon på at sagbladet er klemt fast, sitter fast, eller er forskjøvet, slik at sagen er ute av kontroll og løfter seg opp og ut av arbeidsstykket og beveger seg mot operatøren

• Når bladet er i klemme eller sitter helt fast fordi spaltekniven stenger, vil bladet kjøre seg fast og motoren reagerer ved å kjøre verktøyet i stor fart bakover mot operatøren

• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene på bakkanten av bladet grave seg ned i overaten på trestykket slik at bladet kommer ut av spaltekniven og hopper bakover mot operatøren

• Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. a) Hold sagen støtt med begge hendene og hold armene slik at du kan stå i mot kraften av b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er42 EKSTRA SIKKERHETSADVARSLER GENERELL

• Dette verktøyet må ikke brukes av barn eller personer med fysiske eller sensoriske handikap, eller som er mentalt tilbakestående, eller mangler erfaring og kunnskaper, med mindre de er under tilsyn og får opplæring i bruk av verktøyet av en person som er ansvarlig for sikkerheten deres</ntritem>

• Før verktøyet tas i bruk første gangen, må brukeren innhente praktisk informasjon

• Dette verktøyet er ikke beregnet for vannsaging

• Verktøyet må aldri brukes til sliping av sider

• Verktøyet skal aldri brukes hvis ledningen er skadet. Det må byttes ut med en spesialledning tilgjengelig via serviceavdelingen.

• Ikke bruk elektroverktøyet stasjonært (det er ikke designet for bruk med et sagbord)

• Ved arbeid i stein skal du bruke støvfjerning; støvsugeren må være godkjent for fjerning av steinstøv (bruk av dette utstyret reduserer støvrelaterte faremomenter)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original- tilbehør brukes

• Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Bruk kun sagblader/kappeskiver med minimum diameter på 85 mm, maksimum diameter på 89 mm, og spindelhull på 10 mm

• Bruk aldri slipeskiver til dette verktøyet

• Tilbehør må behandles og oppbevares med forsiktighet

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate

• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben

• Gjør deg kjent med kontrollene og riktig bruk av verktøyet

• Rydd unna alle hindringer i arbeidsområdet før du begynner å sage

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Bruk egnede detektorer til å nne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ tilbakeslaget. Stå slik at kroppen kommer på den ene eller andre siden av bladet, og ikke på linje med bladet. Tilbakeslag kan få sagen til å hoppe bakover, men kraften i tilbakeslaget kan styres av operatøren, dersom du tar skikkelige forholdsregler. b) Når bladet kjører seg fast, eller når du av en eller annen grunn avbryter sagingen, frigjør bryteren og hold sagen helt stille i arbeidsstykket til bladet slutter helt å gå rundt. Forsøk aldri å trekke sagen ut av arbeidsstykket eller trekke sagen bakover mens bladet ennå roterer, eller kan det forårsake tilbakeslag. Undersøk hvorfor bladet har kjørt seg fast og fjern årsaken til det. Unngå å skjære over nagler eller skruer. c) Når du starter sagen igjen i arbeidsstykket, sett sagbladet midt i spaltekniven og kontroller at sagtennene ikke biter inn i materialet. Hvis sagbladet sitter fast, kan det bevege seg oppover eller slå tilbake fra arbeidsstykket i det sagen startes på nytt. d) Støtt større paneler for å redusere risikoen for tilbakeslag eller at bladet blir klemt fast. Store paneler har en tendens til å bøye seg under sin egen vekt. Det er nødvendig å sette støtter under panelet på begge sider, like ved skjærelinjen og nær kanten av panelet. e) Ikke bruk et sagblad som er sløvt eller skadet. Blad som er sløve eller ikke skikkelig justert, kan gi smal spaltekniv som forårsaker for mye friksjon, samt tilbakeslag og tendens til at bladet setter seg fast. f) Bladdybde og låsespaker for skråsaging må trekkes godt til og være støe før man begynner kuttet. Hvis bladjusteringen endrer seg under sagingen, kan det forårsake tilbakeslag eller at bladet setter seg fast. g) Vær spesielt forsiktig ved saging i vegger eller andre uoversiktlige områder. Det innstikkende sagbladet kan blokkere ved saging i skjulte objekter og forårsake et tilbakeslag.

3) VERNEDEKSELETS FUNKSJON

a) Før hver bruk må du kontrollere om vernedekselet stenger helt. Ikke bruk sagen hvis vernedekselet ikke kan beveges fritt og ikke stenger straks. Du må aldri klemme eller binde vernedekselet fast; ellers er sagbladet ubeskyttet. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan vernedekselet bøyes. Pass på at vernedekselet kan beveges fritt og ikke berører verken sagbald eller andre deler i alle skjærevinkler og -dybder. b) Kontroller fjærens funksjon og tilstand for vernedekselet. La sagen gjennomgå service før bruk, hvis vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagerer forsinket. c) Ved “innstikksaging” som ikke utføres rettvinklet må du sikre grunnplaten til sagen mot en forskyvning mot siden. En forskyvning mot siden kan føre til at sagbladet klemmes fast og slik utløse et tilbakeslag. d) Legg ikke sagen på arbeidsbenken eller gulvet uten at vernedekselet dekker til sagbladet. Et ubeskyttet sagblad som fortsatt roterer, beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slått av.43 G MED URVISEREN (= samme vei som pilen på sagbladet) ! vent med å trykke på spindellåsknappen J til verktøyet har stanset og er i ro - slipp spindellåsknappen J - fjern ensen L - trykk inn knappen M med tommelen - løft opp fotplaten N og fjern sagbladet ! skift sagbladet slik at bladets tenner og pilen på bladet peker samme vei som pilen på det øvre dekselet P

- sett ønsket kuttedybde - sett pluggen i en stikkontakt (lyset Q kommer på som indikasjon på at verktøyet får strøm)

- trykk inn knappen M med tommelen - sett verktøyet på arbeidsstykket med forsiden av fotplaten att ned på arbeidsstykket - føre verktøyet på skrå fremover med saglinje- indikatoren R på linje med ønsket saglinje markert på arbeidsstykket ! vær sikker på at sagtennene ikke fester seg i arbeidsstykket før start - slå på verktøyet ! et plutselig rykk er vanlig når verktøyet starter ! verktøyet må ha nådd maks. hastighet før sagbladet kommer i kontakt med arbeidsstykket ! ikke bruk makt på verktøyet (før verktøyet lett og kontinuerlig for å unngå overoppheting av bladspissene, og ved kutting av plast, smelting av plastmaterialet) ! under arbeid, hold verktøyet alltid i grått (gråe) grepsområde(r)

- etter å ha fullført sagingen, slå av verktøyet ved å frigjøre bryter B ! forsikre deg om at bladet har stoppet helt før du løfter verktøyet fra arbeidsstykket

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern

• Hold alltid kabelen borte fra bevegelige deler på verktøyet; før kabelen bakover bort fra verktøyet

• Bruk aldri verktøyet uten det originale beskyttelsessystemet

• Ikke forsøk å kutte ekstremt små materialer

• Ikke bruk elektroverktøyet over hodet (tilstrekkelig kontroll over elektroverktøyet er ikke sikret ved denne arbeidsmåten)

• Ved fastkjøring eller ved elektriske/mekaniske problemer, slå øyeblikkelig av bryteren og dra ut støpslet

• Hvis kabelen skades eller kappes under arbeid må kabelen ikke berøres, men støpselet straks trekkes ut ETTER BRUK

• Når du setter bort verktøyet må bryteren slås av, bevegelige deler må være helt stoppet

• Etter at du har slått av sagen, må du aldri stoppe blad- rotasjonen ved å føre en gjenstand mot bladet

Les instruksjonsboken før bruk

Bruk beskyttelsesbriller og hørselsvern

- slå på verktøyet ved først å trykke knappen A fremover og så trykke inn avtrekkerbryteren A - slå av verktøyet ved å slippe utløserbryteren B

- løsne knott C - still inn ønsket kuttedybde ved hjelp av skalaen D - stram knott C - for optimal kvalitet på sagingen bør bladet ikke være mer enn 3 mm på undersiden av arbeidsstykket ! bare ved bruk av blader med en diameter på 89 mm, kuttedybden tilsvarer verdien på kuttedybdeskalaen D (bruk tabellen for referanse for faktiske

- koble støvsugerslangen E til koblingen F og støvsugeren som illustrert ! ikke la støvsugerslangen komme i kontakt med underskjermen eller selve kuttingen ! bruk ikke støvsuger ved skjæring i metall

! trekk ut støpselet av stikkontakten ! forsikre deg om at bladet har stoppet helt - still inn kuttedybden på maksimum - ta frem sekskantnøkkelen G fra oppbevaring H - trykk på spindellåseknappen J og hold den inne mens du fjerner bladboltenK ved å dreie sekskantnøkkelen44 test som er angitt i EN 62841; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din

• Bruk alltid skarpe sagblader av riktig type

- bruk sagblad i herdet stål V

til saging i tre, aluminium, plast og alle typer laminert tre - bruk diamantskive W

har 30 ganger lengre levetid enn vanlige blad

- støtt panelet nære kuttet enten på gulvet, bordet eler arbeidsbenken ! sett kuttedybden slik at du kutter gjennom panelet og ikke gjennom det som støtter panelet - derom sidestiller ikke er lang nok for ønsket sagbredde, sett fast en rett planke på arbeidsstykket som styring og før høyre side av fotplaten mot denne styring

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene Y

! dra ut støpselet før rengjøring

• Hold alltid området rundt underskjermen Z

rent (fjern støv og spon ved å blåse ut med trykkluft eller bruk en kost)

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com)

• Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler) MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet
