NAVODILA ZA UPORABO 5360 GA SKIL

Izjava o skladnosti ES Kompaktna žaga za več materialov Številka artikla Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri:

• Sečivo testere očistite neposredno posle upotrebe (posebno od smole i lepka)

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode. b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo. c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara. c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

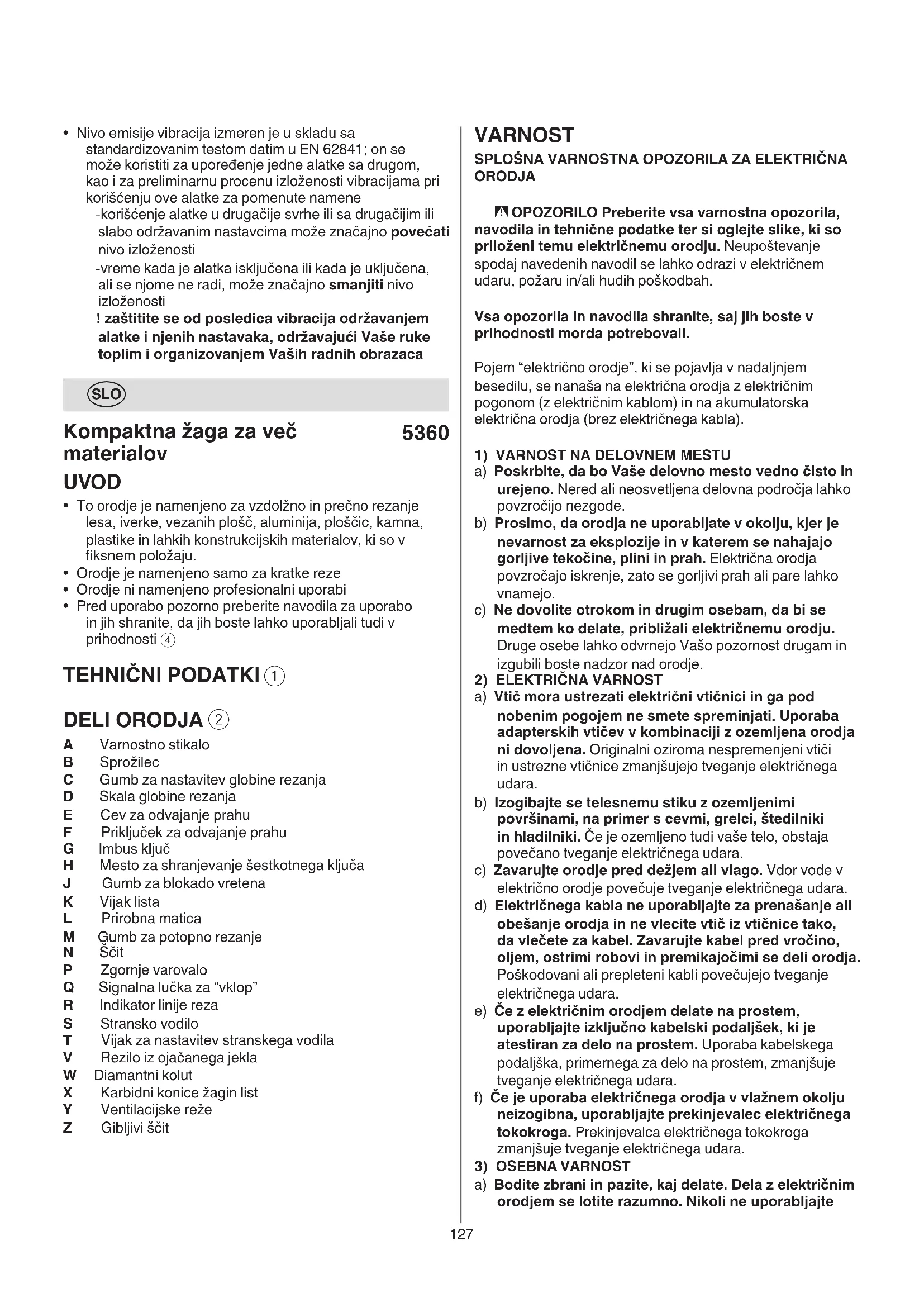

Kompaktna žaga za več materialov

• To orodje je namenjeno za vzdolžno in prečno rezanje lesa, iverke, vezanih plošč, aluminija, ploščic, kamna, plastike in lahkih konstrukcijskih materialov, ki so v ksnem položaju.

• Pred uporabo pozorno preberite navodila za uporabo in jih shranite, da jih boste lahko uporabljali tudi v prihodnosti

A Varnostno stikalo B Sprožilec C Gumb za nastavitev globine rezanja D Skala globine rezanja E Cev za odvajanje prahu F Priključek za odvajanje prahu G Imbus ključ H Mesto za shranjevanje šestkotnega ključa J Gumb za blokado vretena K Vijak lista L Prirobna matica M Gumb za potopno rezanje N Ščit P Zgornje varovalo Q Signalna lučka za “vklop” R Indikator linije reza S Stransko vodilo T Vijak za nastavitev stranskega vodila V Rezilo iz ojačanega jekla W Diamantni kolut X Karbidni konice žagin list Y Ventilacijske reže Z Gibljivi ščit128 nezgode so ravno slabo vzdrževana električna orodja. f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva. g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije. h) Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

a) NEVARNO : Ne približujte rok področju žaganja in žaginemu listu. Če boste žago držali z obema rokama, ju žagin list ne bo mogel poškodovati. b) Ne segajte pod obdelovanec. Pod obdelovancem vas gibljivi ščit ne more ščititi pred rezilom. c) Nastavite globino reza glede na obdelovanec. Izpod obdelovanca naj gleda manj kot cel zob rezila. d) Obdelovanec, ki ga želite žagati, v nobenem primeru ne smete držati z roko ali nad nogo. Obdelovanec stabilizirajte v nasedu. Pomembno je, da obdelovanec dobro pritrdite in s tem zmanjšajte nevarnost, ki nastane s telesnim stikom, zaradi obtičanja žaginega lista ali zaradi izgube kontrole. e) Če izvajate dela, pri katerih bi lahko vstavno orodje zadelo ob skrite električne vodnike ali ob lastni omrežni kabel, držite električno orodje samo za izolirane ročaje. Stik z vodnikom, ki je pod napetostjo, prenese napetost tudi na kovinske dele električnega orodja in povzroči električni udar. f) Pri daljših rezih vedno uporabite stransko vodilo. To izboljša natančnost reza in zmanjša možnost zaustavljanja rezila. g) Vedno uporabljajte žagine liste prave velikosti in primerne prijemalne odprtine (na primer zvezdaste ali okrogle). Žagini listi, ki se me prilegajo montažnim delom žage, se vrtijo neenakomerno in povzročijo izgubo nadzora. h) Nikoli ne uporabljajte poškodovanih ali neustreznih vijakov ali podložk za pritrjevanje rezila. Za optimalno delo in varnost uporabnika so podložke za vašo žago posebej konstruirane.

• Povratni sunek je nenadna reakcija na stisnjen, zavrt ali napačno obrnjen žagin list, ki povzroči nenadzorovan sunek žage iz obdelovanca navzgor proti uporabniku

• Če je žagin list stisnjen v obdelovancu ali pa se zaradi zapiranja reza na zadnji strani močno zagozdi vanj, se žagin list zaustavi, delujoč motor pa povzroči nenaden sunek proti uporabniku orodja, če ste utrujeni in če ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe. b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo. e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje. f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu. h) Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano. b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon orodja. d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Vzdržujte električna orodja in pribor. Preverite, če premikajoči se deli orodja delujejo brezhibno in če se ne zatikajo, oziroma, če kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne129 žaginega lista in s tem k povratni udarec. d) Ne odložite žage direktno na delavnično mizo ali na tla, ne da bi pri tem žagin list bil prekrit z zaščitnim pokrovom. Nezaščiten žagin list, ki se še premika naprej, premika žago v nasprotni smeri reza in žaga, kar mu je na poti. Pri tem upoštevajte čas po izklopu, ko se žaga še premika.

• Tega orodja ne smejo uporabljati otroci in osebe z omejenimi telesnimi, zaznavnimi ali duševnimi sposobnostmi oziroma pomanjkanjem izkušenj in znanja, razen če to počnejo pod nadzorom osebe, ki je odgovorna za njihovo varnost, ali po navodilih za uporabo orodja, ki jih dobijo od te osebe

• Pred prvo uporabo orodja je priporočljivo dobiti praktične informacije

• Vedno izvlecite električni vtikač iz vtičnice preden spreminjate nastavitve ali menjate pribor

• Orodja nikoli ne uporabljajte za stransko brušenje

• Orodja ne smete nikoli uporabljati s poškodovanim kablom. Kabel morate zamenjati s posebej pripravljenim kablom, ki je na voljo pri servisnem podjetju.

• Električnega orodja ne uporabljajte kot ksnega (ni namenjeno za uporabo skupaj z žagino mizo)

• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)

• Ne žagajte kovine železove skupine (rdeči vroči odkruški lahko vžgejo prah)

• Ko obdelujete kamen, uporabite odsesavanje prahu; sesalnik mora biti odobren za sesanje kamenega prahu (uporaba te opreme zmanjšuje tveganja, povezana s prahom)

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Nekatere vrste prahu so klasicirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati PRIBOR

• Uporabljajte lahko dodatni pribor, katerega dovoljena hitrost je najmanj enaka največji hitrosti orodja

• Uporabljajte samo liste žage/rezalne kolute s premerom najmanj 85 mm in največ 89 mm ter luknjo za vreteno premera 10 mm

• S tem orodjem nikoli ne uporabljajte brusilnih plošč

• Pazljivo ravnajte in shranjujte pribor PRED UPORABO

• Vedno preverite, če je napetost omrežja enaka napetosti,

• Če je žagin list pri rezanju zvit ali ni vzporeden z vodilom, se lahko zobje na zadnjem delu lista močno zarijejo na vrhnjo stran lesa kar povzroči dvig žaginega lista iz reza in sunek proti uporabniku

• Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila. a) Čvrsto držite žago z obema rokama in s položajem vaših rok preprečite moč povratnih sunkov. Položaj telesa naj bo na eni ali drugi strani rezila in ne na sredini linije reza. Povratni sunek bi lahko povzročil sunek žage nazaj, vendar je moč povratnih sunkov lahko nadzorovana s strani uporabnika z upoštevanjem varnostnih ukrepov. b) Kadar se rezilo zaustavlja ali kadar se rezanje iz kakršnegakoli vzroka prekinja, spustite gumb in nepremično držite žago v obdelovancu dokler se rezilo ne zaustavi. Nikoli ne poskušajte odmakniti žage iz obdelovanca ali povleči žago nazaj dokler se rezilo vrti, ker lahko pride do povratnega sunka. Raziščite in odpravite vzroke zaustavljanja. Izogibajte se rezanju žebljev ali vijakov. c) Pri ponovnem začetku rezanja postavite rezilo žage v rez in preverite, da se zobje rezila ne dotikajo obdelovanca. Če se bo rezilo žage pri ponovnem začetku zaustavljalo, bo rezilo sililo navzgor iz obdelovanca ali pa bo prišlo do povratnega sunka. d) Podprite večje plošče, da zmanjšate nevarnost stiskanja ali povratnega sunka. Večje plošče se zaradi svoje teže povešajo. Podprtje mora biti pod ploščami na obeh straneh, blizu linije reza in blizu robu plošče. e) Ne uporabljajte topih ali poškodovanih rezil. Neostra in nepravilno nameščena rezila napravijo ozek rez, ki povzroča pretirano trenje, zaustavljanje in povratni sunek. f) Pred rezanjem morata biti vodili nastavitve globine reza in naklona reza čvrsto in varno pritrjeni. Če se nastavitev reza med delom premakne, to lahko povzroči zaustavljanje ali povratni sunek. g) Bodite posebej previdni pri žaganju v obstoječe stene ali območja, ki jih ne vidite. Potopljen žagin list se lahko pri žaganju v skrite objekte zablokira in to lahko povzroči povratni sunek.

3) FUNKCIJA ZAŠČITNEGA POKROVA

a) Pred vsako uporabo preverite, ali je možno neoporečno zapiranje zaščitnega pokrova. Žage ne uporabljajte, če zaščitni pokrov ni prosto premakljiv in ga ni moč takoj zapreti. Zaščitnega pokrova nikoli ne smete zatakniti ali pripeti, ker bi v tem primeru bil žagin list nezaščiten. Če žaga nenamerno pade na tla, se lahko zaščitni pokrov poškoduje. Prepričajte se, da je zaščitni pokrov prosto premakljiv in se pri nobenem rezalnem kotu ali globini ne dotakne žaginega lista ali drugih delov. b) Preverite stanje in delovanje vzmeti za zaščitni pokrov. V primeru, da zaščitni pokrov in vzmet ne bi brezhibno delovala, se mora žaga pred uporabo podvreči vzdrževanju. Poškodovani deli, lepljive obloge ali nabiranje ostružkov povzročijo zakasnjeno delovanje spodnjega zaščitnega pokrova. c) Pri “potopnem rezu”, ki se ne opravi pravokotno, zavarujte osnovno ploščo žage, da se ne bo premaknila vstran. Stranski premik lahko povzroči stisk130 ! cev sesalnika ne sme nikoli ovirati gibljivega ščita ali samega rezanja ! ne uporabljajte sesalca pri rezanju kovine

! izključite vtikač ! prepričajte se, da je žagin list popolnoma zaustavljen - globino rezanja nastavite na največjo - vzemite inbus ključ G, ki je shranjen v ležišču H - pritisnite gumb za blokado vretena J in ga držite, medtem ko odstranjujete vijak rezilaK, tako da inbus ključ G v DESNO (= v isto smer, kot kaže puščica na žaginem listu) ! gumb za blokado vretena J pritisnite, ko je orodje popolnoma zaustavljeno - sprostite gumb za blokado vretena J - odstranite prirobnico L - s palcem pritisnite gumb M - dvignite nogo N in odstranite rezilo ! zamenjajte žagin list, tako da zobje in natisnjena puščica kažejo v isto smer kot puščica na zgornjem varovalu P

- nastavite želeno globino rezanja - polnilec vključite v vtičnico (prižge se lučka Q, kar pomeni, da se je polnjenje pričelo)

- po opravljenem rezu orodje izključimo s sprostitvijo stikala B ! prepričajte se, da je žagin list popolnoma zaustavljen, preden orodje odmaknete iz obdelovanca

• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

• Seznanite se z upravljanjem in pravilno uporabo orodja

• Odstranite ovire nad in pod linijo reza že pred začetkom žaganja

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi ali primežu je bolj varen kot v roki)

• Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

• Uporabljajte povsem iztegnjene in varne električne podaljške, z jakostjo 16 amperov MED UPORABO

• Med delom lahko nivo hrupa presega 85 dB(A); uporabljajte zaščito proti hrupu

• Kabel naj bo vedno odmaknjen od gibljivih delov stroja; usmerite ga proti zadnjemu delu, stran od stroja

• Nikoli ne uporabljajte orodja brez originalnega sistema zaščite

• Ne poskušajte žagati zelo majhnih kosov

• Električnega orodja ne uporabljajte višje od svoje glave (pri taki uporabi električnega orodja ni zagotovljen zadosten nadzor)

• V primeru električnih ali mehanskih motenj takoj izključite orodje in izvlecite vtikač iz vtičnice

• Če je priključni kabel poškodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite električni vtikač iz vtičnice PO UPORABI

• Ko orodje postavite vstran, izklopite motor in pazite, da se vsi premikajoči se deli orodja popolnoma zaustavijo

• Po izključitvi krožne žage, nikoli ne zavirajte vrtenja žaginega lista z bočno silo

Dvojna izolacija (ozemljitveni kabel ni potreben)

Uporabljajte zaščitna očala in zaščito sluha

Orodja ne odstranjujte s hišnimi odpadki UPORABA

- orodje vklopite s potiskom gumba A naprej, zatem pa povlecite sprožilec B - orodje izklopite tako, da izpustite sprožilec B

- popustite gumb C - uporabite skalo za nastavitev želene globine rezanja D - pritrdite gumb C - za optimalno kvaliteten rez naj list žage ne sega iz obdelovanca več kot 3 mm ! globina rezanja ustreza vrednosti na skali globine rezanja D le, kadar uporabljate liste s premerom 89 mm (za informacije o dejanski globini rezanja glejte tabelo

! vedno najprej napravite poskusne reze za preverjanje dejanske črte reza

• Raven zvočnega tlaka tega orodja, ki je bila izmerjena v skladu s standardom EN 62841, je 91,5 dB(A), raven zvočne moči je 102,5 dB(A) (odstopanje K = 3 dB), skupne vrednosti vibracij ✱ (triosna vektorska vsota; odstopanje K = 1,5 m/s²) ✱ žaganje lesa 2,6 m/s² ✱ žaganje kovine 2,4 m/s²

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 62841; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni - uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti - čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti ! pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani

- za izvedbo natančnih rezov vzdolž robu obdelovanca - na podnožje je lahko nameščeno z leve ali desne strani Nastavitev stranskega vodila - popustite gumb T - s pomočjo skale na vodilu izberite želeno širino reza (uporabite indikator linije reza R kot nično izhodiščno točko) - pritrdite gumb T UPORABNI NASVETI

• Rezanje večjih plošč

- ploščo podprite blizu reza tako na tleh, mizi kot delovni mizi ! nastavite globino reza samo skozi ploščo, ne pa tudi skozi podporo - če stransko vodilo ne omogoča želene širine reza, pritrdite ali pribijte raven kos lesa na obdelovanec kot vodilo in uporabite levo stran podnožja za vodenje ob tem vodilu

• Rezanje drobljivih materialov - pri rezanju naj bo boljša stran obdelovanca obrnjena navzdol - z dvema objemkama pritrdite raven kos lesa na obdelovalni predmet

• Za več informacij obiščite spletno stran www.skil.com

• Priključni kabel in orodje naj bosta vedno čista (posebej še prezračevalne odprtine Y

! izvlecite vtikač iz vtičnice pred čiščenjem

• Vedno vzdržujte čistočo območja okoli gibljivega ščita

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij - pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

• Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca) OKOLJE

• Električnega orodja, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU) - v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem132 lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.
