G24LT - žoliapjovė GREENWORKS - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA G24LT GREENWORKS

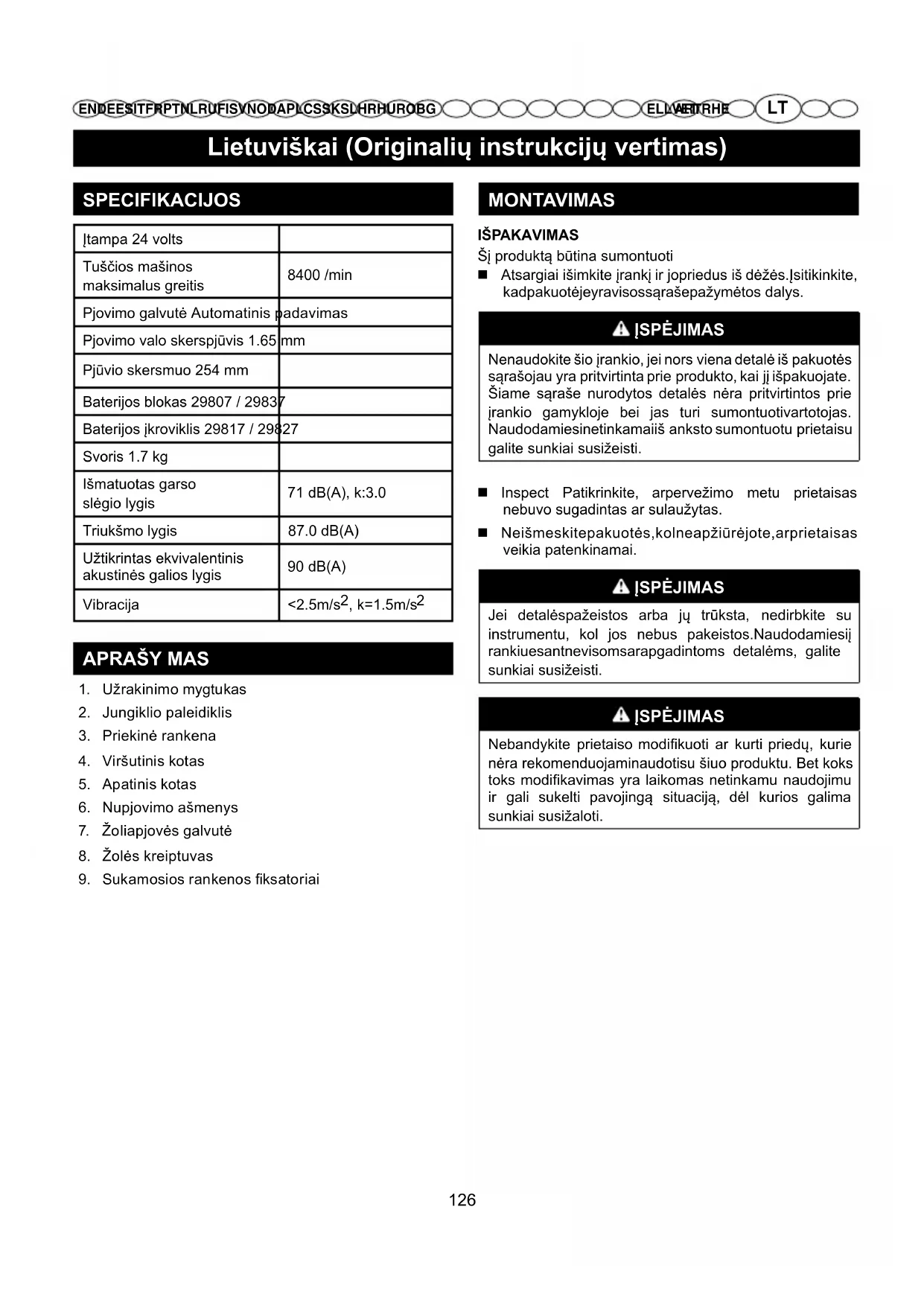

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BGAR TR HEEL LV ET SPECIFIKACIJOS Įtampa 24 volts Tuščios mašinos maksimalus greitis 8400 /min Pjovimo galvutė Automatinis padavimas Pjovimo valo skerspjūvis 1.65 mm Pjūvio skersmuo 254 mm Baterijos blokas 29807 / 29837 Baterijos įkroviklis 29817 / 29827 Svoris 1.7 kg Išmatuotas garso slėgio lygis 71 dB(A), k:3.0 Triukšmo lygis 87.0 dB(A) Užtikrintas ekvivalentinis akustinės galios lygis 90 dB(A) Vibracija <2.5m/s

7. Žoliapjovės galvutė

MONTAVIMAS IŠPAKAVIMAS Šį produktą būtina sumontuoti Atsargiai išimkite įrankį ir jopriedus iš dėžės.Įsitikinkite, kadpakuotėjeyravisossąrašepažymėtos dalys. ĮSPĖJIMAS Nenaudokite šio įrankio, jei nors viena detalė iš pakuotės sąrašojau yra pritvirtinta prie produkto, kai jį išpakuojate. Šiame sąraše nurodytos detalės nėra pritvirtintos prie įrankio gamykloje bei jas turi sumontuotivartotojas. Naudodamiesinetinkamaiiš anksto sumontuotu prietaisu galite sunkiai susižeisti. Inspect Patikrinkite, arpervežimo metu prietaisas nebuvo sugadintas ar sulaužytas. Neišmeskitepakuotės,kolneapžiūrėjote,arprietaisas veikia patenkinamai. ĮSPĖJIMAS Jei detalėspažeistos arba jų trūksta, nedirbkite su instrumentu, kol jos nebus pakeistos.Naudodamiesiį rankiuesantnevisomsarapgadintoms detalėms, galite sunkiai susižeisti. ĮSPĖJIMAS Nebandykite prietaiso modikuoti ar kurti priedų, kurie nėra rekomenduojaminaudotisu šiuo produktu. Bet koks toks modikavimas yra laikomas netinkamu naudojimu ir gali sukelti pavojingą situaciją, dėl kurios galima sunkiai susižaloti. 126Lietuviškai (Originalių instrukcijų vertimas)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BGAR TR HEEL LV ET ĮSPĖJIMAS Prijungdami dalis, visada atjunkite elektros maitinimo laidąnuouždegimožvakės.Šionurodymonesilaikymas gali privesti prie atsitiktinio prietaiso įsijungimo ir sukelti sunkių sužalojimų. ŽOLĖS KREIPTUVO MONTAVIMAS Žr. Pav. 2-3. ĮSPĖJIMAS Venkite kontakto su peiliu. Nesilaikant šio nurodymo, galima rimtai susižaloti. Kryžminiu atsuktuvu išsukite varžtą iš žoliapjovės galvutės. Įtaikykite žolės kreiptuvą ant iškilumų žoliapjovės galvutėje. Vėl įsukite varžtą ir priveržkite, sukdami pagal laikrodžio rodyklę. ĮSPĖJIMAS Net ir gerai žinodami savo prietaiso savybes, visada išlikite atidūs. Nepamirškite, pakanka tik akimirką trunkančio neatidumo, kad rimtai susižalotumėte. ĮSPĖJIMAS Visada apsaugokite akis. Nesilaikant šio nurodymo, išsviesti objektai gali rimtai sužaloti. ĮSPĖJIMAS Nenaudokite gamintojo nerekomenduojamų dalių ar priedų. Naudojant gamintojo nerekomenduojamas dalis ar priedus galima rimtai susižaloti. APATINIO KOTO SUJUNGIMAS SU VIRŠUTINIU KOTU Žr. Pav. 4. Įspauskite sukamosios rankenos fiksatorius ant apatinio koto. Sulygiuokite fiksatorius su įstatymo skyle ant viršutinio koto. Stumkite apatinį kotą į viršutinį kotą, kol sukamosios rankenos fiksatoriai užsifiksuos įstatymo skylėje. Įsukite varžtus į kotą, taip pritvirtindami apatinį kotą. VEIKIMAS BATERIJOS BLOKO MONATVIMAS Žr. Pav. 5. Place Baterijos bloką įdėkite į krūmapjovę. Sulygiuokite ant baterijos bloko esančią pakeltą iškyšą su krūmapjovės baterijos skyriuje esančiomis kilpomis. Prieš pradėdami naudoti prietaisą, užsitikrinkite, kad baterijos apačioje esantys fiksavimo liežuvėliai užsifiksavo teisingai ir baterija krūmapjovėje yra teisingai įtvirtinta. BATERIJOS PAKETOIšĖMIMAS Žr. Pav. 5. Press Nuspauskiteir laikykite akumuliatoriausfiksatorių, esantį jo apačioje. Išimkite žoliapjovės akumuliatorių.

ŽOLIAPJOVĖS PALEIDIMAS / SUSTABDYMAS

Žr. Pav. 6. Norėdami paleisti žoliapjovę su valu, paspauskite užrakinimo mygtuką (1) ir patraukite jungiklio paleidiklį (2). Norėdami sustabdyti žoliapjovę su valu, atleiskite jungiklio paleidiklį. ĮSPĖJIMAS Triukšmo lygis. Yra neišvengiama, kad mašiną įjungus, ji skleis atitinkamo lygio triukšmą. Vietose, kuriose yra vykdomi triukšmą keliantys darbai, yra reikalingi leidimai ir yra taikomi nustatyto laiko apribojimai. Be nustatytų pertraukų, gali prireikti apriboti ir darbo valandų skaičių. Siekiant apsaugoti savo ir kitų, šalia esančių žmonių sveikatą, reikia dėvėti tinkamas klausos organų apsaugos priemones; Vibracija: visada mūvėkite apsaugines, antivibracines pirštines. Dėl per didelio vibracijos lygio gali pabalti pirštai arba tai gali sukelti riešo kanalo sindromą. Darbo su mašina metu, pajutę nemalonų jausmą, rankų odos pabalimą, darbą iš karto nutraukite. Darykite atitinkamas darbo pertraukas. Reguliariai su mašina dirbantys naudotojai, turėtų dažnai patikrinti savo pirštų būklę. ĮSPĖJIMAS Kontakto su krūmapjovės pjovimo galvutės atveju galima rimtai susižaloti. 127Lietuviškai (Originalių instrukcijų vertimas)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LV ET DARBAS SU JUOSTINE ŽOLIAPJOVE Žr. Pav. 7. Dirbdami su žoliapjove, atlikite šiuos veiksmus: Hold Žoliapjovę laikykite dešine ranka už galinės rankenos, o kairę ranką ant priekinės rankenos. Dirbdami, tvirtai laikykite prietaisą abiem rankomis. Žoliapjovę būtina laikyti patogioje padėtyje, galinė rankena turi būti jūsų klubo aukštyje. Ilgą žolę pradėkite pjauti nuo viršaus žemyn. Tokiu būdu žolė neapsiveja aplink veleną ir juostos galvutę, nes priešingu atveju galvutė gali būti pažeista dėl perkaitimo. Jei žolė apsivynioja aplink juostinę galvutę: Išimkite iš žoliapjovės baterijos paketą. Pašalinkite žolę. PATARIMAI, KAI PJAUTI Žr. Pav. 8. Krūmapjovę laikykite pakreiptą link pjaunamos zonos. Tokioje padėtyje yra geriausiai nupjaunama. Prietaisas nupjaus geriau, jei darbinėje zonoje jį naudosite judėdami iš kairės į dešinę; pjaunant iš dešinės į kairę, pjūvis nebus toks efektyvus. Pjovimui naudokite valo galus; nebrukite galvutės įžolę. Dėl kontakto su spygliuota viela ir tvoromis valas \ greičiau susidėvi, kol visiškai nesutrūkinėja. Akmenys, plytos, šaligatviai ir mediena jį greitai nudėvi. Venkite kontakto su medžiais ir krūmais. Valas gali pažeisti medžių žievę, medžio apdailos juosteles, dailylentes ir statinių tvoras. Darbo metu metalinę galvelę įsukite į užpakalinėje rankenoje esančią, guma impregnuotą skylę. Nenaudojant, šią metalinę galvelę atlaisvinkite ir išimkite. JUOSTOS PAILGINIMAS PASTABA: Įrankyje yra įrengta automatinio padavimo galvutė. Daužant galvutę, siekiant pailginti juostą, žoliapjovę galite sugadinti bei garantija nebegalios. Kai žoliapjovė įjungta, atleiskite perjungiklį. Palaukite dvi sekundes ir vėl nuspauskite perjungiklį. PASTABA: Kiekvieną kartą perjungiklį atleidus ir vėl nuspaudus, juosta pailginama maždaug 6,35 mm tol, kol juostos ilgis pasiekia žolės kreiptuvo pjovimo geležtės ilgį. Toliau tęskite pjovimą. Žr. Pav. 9.

SUKAMOJI RANKENA Žr. Pav. 10. Sukamoji rankena naudojama pjaunant kraštus. Išimkite akumuliatoriaus bloką. Įspauskite fiksatorius (B) viršutinės koto dalies abiejose pusėse. Pasukite įrankio apatinę dalį į kraštų pjovimo padėtį. Prieš pradėdami dirbti įsitikinkite, kad fiksatoriai užsifiksavo ir įrankio apatinė dalis tinkamai įtvirtinta. KRAŠTŲ PJOVIMAS Žr. Pav. 11. Išimkite akumuliatoriaus bloką. Norėdami naudoti kraštų kreiptuvą ir pjauti žolę šaligatvių arba takų kraštuose, pasukite įrankį į kraštų pjovimo padėtį, kaip aprašyta ankstesniame skirsnyje. Žoliapjovę su valu visada laikykite toliau nuo kūno, kad tarp jūsų ir įrankio liktų tarpas. Bet koks kontaktas su veikiančios žoliapjovės pjovimo galvute gali sukelti sunkų kūno sužalojimą.

VALO NUPJOVIMO PEILIS

Prietaisas yra įrengtas su ant žolės kreiptuvo esančiu valo nupjovimo peiliu. Norint optimalios pjovimo kokybės, reikia išvynioti tiek valo, kad valo nupjovimo peilis jį nupjautų teisingame taške. Esant didesnėms nei įprasta variklio apsukoms arba sumažėjus pjovimo efektyvumui, pjovimo valą reikia išvynioti. Tai palaikys optimalų pjovimo valo efektyvumo lygį ir darbas bus atliekamas teisingai. ĮSPĖJIMAS Norėdami keisti žolės pjovimo režimą į kraštų pjovimo režimą arba atvirkščiai, iš pradžių būtinai išjunkite žoliapjovę ir palaukite, kol pjovimo valas nustos suktis. 128Lietuviškai (Originalių instrukcijų vertimas)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LV ET ĮSPĖJIMAS Keitimo atveju naudokite tik originalias atsargines detales. Neoriginalių detalių naudojimas gali sukelti pavojų arba pakenkti prietaisui. ĮSPĖJIMAS Kad išvengti rimtų susižalojimų rizikos, prietaisą valydami ar atlikdami bet kokią jo priežiūrą, bateriją visada išimkite.

Prieš naudojimą, įrenginį patikrinkite: ar nebuvo apgadintas, ar nėra trūkstamų ar atsilaisvinusių dalių, pvz., varžtų, veržlių, sraigtų, uždarymo detalių ir pan. Teisingai užveržkite visas tvirtinimo ir uždarymo detales. Nepaleiskite įrenginio tol, kol visos trūkstamos ar pažeistos dalys yra nepakeistos. Plastikinėms dalims valyti nenaudokite tirpiklių. Daugumai plastikinių medžiagų komerciniai tirpikliai gali pakenkti. Nešvarumams, dulkėms, alyvai, tepalui ir pan. nuvalyti naudokite švarią šluostę. ĮSPĖJIMAS Pasistenkite, kad ant plastikinių elementų nepatektų stabdžių skysčio, benzino, naftos produktų, skvarbios alyvos ir t.t. Chemikalai gali plastiką pažeisti, susilpninti ar sunaikinti ir dėl to galima rimtai susižaloti. Vartotojas gali taisyti arba keisti tik sąraše esančias atsargines dalis. Visas kitas dalis turi pakeisti autorizuotas servisas. Klientas gali remontuoti ar keisti tik tas detales, kurios nurodytos atsarginių detalių sąraše. Visos kitos dalys turi būti pakeistos įgaliotame aptarnavimo centre. RITĖS KEITIMAS Žr. Pav. 12. Naudokite originalias gamintojo keičiamųjų pjovimo liniją geriausių rezultatų. Išimkite baterijos bloką. Spustelėkite į vidų ant ritės (C) dangtelio esančias iškyšas (A). Ritės dangtelį patraukite aukštyn, kad jį galėtumėte nuimti. Nuimkite panaudotą ritę. Norėdami sumontuoti naują ritę (B), įsitikinkite, kad valas yra prikabintas prie naujos ritės kilpos (F). Valas nuo kilpos turi išsikišti per 15 cm. Naują ritę montuokite tokiu būdu, kad pjovimo valas ir kilpa susilygiuotų su pjovimo galvutėje esančia iškyša. Praveskite valą pro kilpą. Patraukite už valo, kad jis išsivyniotų iš galvutės irpraeitų pro ritės kilpą. Uždėkite atgal ritės dangtelį, įspauskite liežuvėliusį skyles ir dangtelį lengvai spustelėkite, kad jis užsifiksuotų savo vietoje. JUOSTOSKEITIMAS Žr. 10 pav. Išimkite bateriją. Ištraukite ritę iš juostinės galvutės. PASTABA: Nuimkite visą ritėje likusią seną juostą. Nupjaukite juostos dalįmaždaug iki 3 m ilgio. Įkiškite juostą į inkaro formos angelę (B), esančią viršutinėje ritės dalyje. Susukite juostą ant viršutinės ritės dalies pagal laikrodžio rodyklę, ant ritės pavaizduotųrodykliųkryptimi. Juostą įkiškiteį griovelį vir šutiniameantbriaunyje, palikdamiap ie 15cm juostos už griovelio. Nepripilkite per daug vandens. Susukusjuost ą,tarpjosirišorinėsritės briaunos būtina palikti 0.635cm tarpelį. Įdėkite ritę ir ritės (A) dangtelį.Žr. ankstesnįšios instrukcijos Ritės keitimo“ skyrių. 129Lietuviškai (Originalių instrukcijų vertimas)

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BGAR TR HEEL LV ET

Prieš krūmapjovę padedant į vietą, reikia išimti baterijos bloką. Įrenginį laikykite vaikams neprieinamoje vietoje. Nedėkite šalia ėsdinančių medžiagų, sodininkystei skirtų chemikalų ar sniego tirpinimo druskos. Bateriją padėkite į vietą ir įkraukite vėsioje patalpoje. Žemesnė ar aukštesnė nei normali aplinkos temperatūra gali sutrumpinti baterijos tarnavimo laiką. Baterijos bloką padėkite vietoje, kurioje būtų žemesnė nei 27°C temperatūra ir nedrėgna. Visos baterijos laikui bėgant praranda gebėjimą išlaikyti įkrovą. Kuo aukštesnė temperatūra, tuo greičiau baterija praranda gebėjimą išlaikyti įkrovą. Jei prietaisas ilgą laiką nenaudojamas, bateriją kas mėnesį arba kas du įkraukite. Tai gali prailginti baterijos tarnavimo laiką. Kad krūmapjovei nebūtų padaryta žalos ir ji nebūtų apgadinta, ją apsaugokite. Prieš padedant į vietą, ją reikia nuvalyti ir atlikti techninės priežiūros darbus, uždėti tinkamas apsaugas ant pjovimo įrankių su metalinėmis geležtėmis. Transportuodami ar padėdami į vietą, naudokite tinkamas metalinių geležčių apsaugas. APLINKOS APSAUGA Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai. Stengtis netrukdyti kaimynams. Atidžiai sekti vietines normas susiejusias su pakavimo, alyvos, benzino, baterijų, filtrų, susigadinusių dalių arba kenksmingų aplinkai detalių sunaikinimu; šiosatliekos neturi būti metamos į šiukšlių dėžę, tačiau turi būti atskirti ir perduoti į surinkimo punktus, kuriuose bus pasirūpinama jų sunaikinimu. Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas. Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis įspecializuotą atliekų surinkimo punktą. TROUBLESHOOTING

TRIKTIS GALIMOS PRIEŽASTYS SPRENDIMAS

Valas sulipęs. Sutepkite silikoniniu purškalu. Ant ritės likusio valo neužtenka. Skaitykite šio vadovo „Pjovimo valo keitimas“ skyrių. Valas yra nusidėvėjęs ir per trumpas Nuspauskite atleidimo mygtuką ir valą patraukite. Valas ant ritės susinarpliojo. Valą nuo ritės nuvyniokite ir užvyniokite iš naujo. Skaitykite šio vadovo „Pjovimo valo keitimas“ skyrių. Aplink veleno korpusą ir valo padavimo galvutę prisikaupė žolės. Aukšta žolė yra pjaunama per arti žemės paviršiaus. Kad nesikauptų, aukštą žolę pjaukite nuo viršaus žemyn. Įrenginys nepasileidžia. Neužksuota baterija. Norėdami užfiksuoti baterijos bloką, pasirūpinkite, kad apatinėje baterijos bloko dalyje esantis blokavimo įtaisas įsispraustų į savo vietą. Neįkrauta baterija. Bateriją įkraukite vadovaudamiesi šiam įtaisui skirtomis instrukcijomis. Strypas įkištas neteisingai. Užtikrinkite, kad apatinis strypas būtų teisingai įkištas į sujungimo movą, esančią ant viršutinio strypo ir sujungimo movą užveržkite. 130Latviski (Tulkojums no oriģinālās dokumentācijas)

APRIBOJIMAI Ši garantija galioja tik defektuotoms dalims ar komponentams ir nėra taikoma remontui, kurio prireikia dėl:

1. įprasto nusidėvėjimo;

2. rutininio derinimo ar reguliavimo;

3. žalos, kuri buvo padaryta netinkamai kilnojant, naudojant,

piktnaudžiaujant arba elgiantis aplaidžiai,

4. įrenginiui perkaitus dėl techninės priežiūros stokos;

5. žalos, kuri atsirado atsipalaidavus arba atitrūkus detalėms ar tvirtinimo

elementams, nes nebuvo atliekama techninė priežiūra;

6. žalos, kuri buvo padaryta plaunant vandeniu;

7. įrenginių priežiūros arba remonto darbus atliko asmenys, kurie nėra

įgalioti „Greenworks Tools“ serviso centrai;

8. netinkamo įrenginių surinkimo arba reguliavimo;

9. žalos, kuri buvo padaryta netinkamai naudojant įrenginį;

10. žalos, kuri buvo padaryta dėl netinkamo paruošimo žiemai (slėginiai

ašmenys ir ašmenų komplektai;

griebtuvai ir įrankių laikikliai.

12. Tam tikruose gaminiuose gali būti komponentų, pavyzdžiui, variklių ar

transmisijų, kuriuos pagamino kitas gamintojas. Šiems komponentams bus taikomos atitinkamo gamintojo garantinės taisyklės, išskyrus tuos atvejus, kai „Greenworks Tools Europe GmbH“ sutinka apsiimti nagrinėti pretenzijas, pateiktas ne per minėtojo gamintojo garantinį laikotarpį.

13. Ši garantija nėra taikoma perparduotiems gaminiams.

14. Garantija nėra taikoma sumontuotoms atsarginėms, pakaitinėms arba

papildomoms dalims, kurių „Greenworks Tools Europe GmbH“ netiekia arba nėra patvirtinusi. Garantija Norint pagal šias taisykles pateikti garantinę pretenziją dėl bet kurio gaminio, būtina pateikti šio gaminio pirminio įsigijimo įrodymą. Kredito kort elių išrašai nėra laikomi pakankamu įsigijimo įrodymu. Pirmą kartą įvykus garantiniam įvykiui, pirkėjas turi grąžinti gaminį į pirminio įsigijimo vietą ir pateikti įsigijimo įrodymą. Įrenginys bus nusiųstas į mūsų pagrindinį serviso centrą ir ten jis bus patikrintas. Jeigu bus nustatyta, kad įrenginys turi defektą, jis bus nemokamai suremontuotas ir pristatytas pirkėjo adresu. Įrenginiai, kurių mažmeninės prekybos kaina kartu su pardavimo mokesčiais neviršija 100 eurų, paprastai yra pakeičiami naujais. Jeigu pagrindinis serviso centras nustatys, kad įrenginys garantinių defektų neturi, tuomet pirkėjui bus pasiūlyta suremontuoti įrenginį už atitinkamą kainą. Šios garantijos taisyklės laikui einant gali būti keičiamos, kad derintųsi su naujų gaminių ypatumais. Naujausią garantijos taisyklių versiją visada galima rasti adresu www.greenworkstools.eu. GARANTIJAS PERIODS Visas Greenworks Tools ierīces ir piegādātas ar 2 gadu garantiju daļām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Greenworks Tools ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem. Garantija nav nododama tālāk. IEROBEŽOJUMI

• atitinka susijusius direktyvos reikalavimus (2006/42/EC)

• atitinka reikalavimus: 2014/30/EU (EMC-direktyva), ir 2000/14/EK (Triukšmo direktyva) Mes taip pat pareiškiame, kad
