BEDIENUNGSANLEITUNG G24LT GREENWORKS

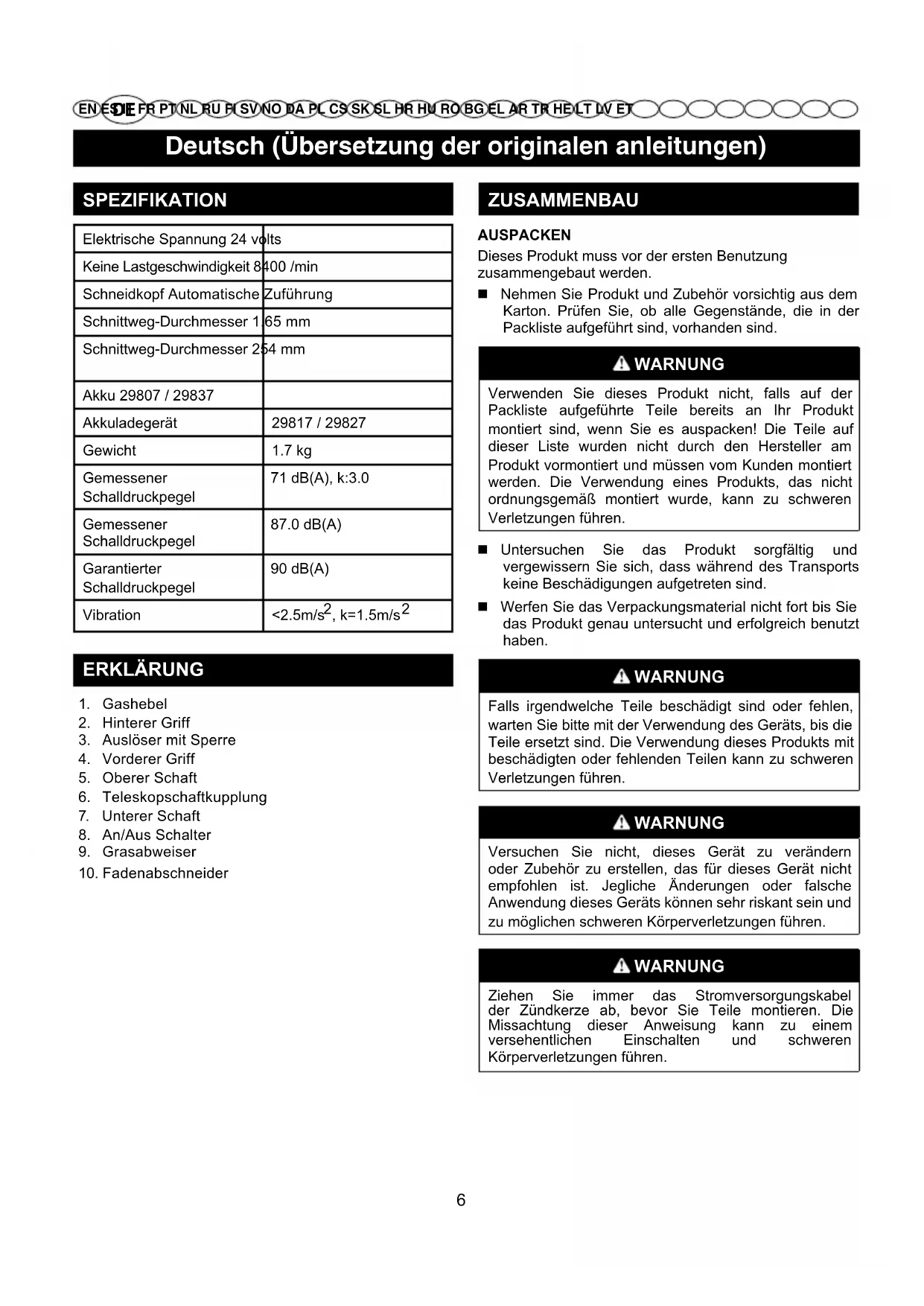

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET SPEZIFIKATION Elektrische Spannung 24 volts Keine Lastgeschwindigkeit 8400 /min Schneidkopf Automatische Zuführung Schnittweg-Durchmesser 1.65 mm Schnittweg-Durchmesser 254 mm Akku 29807 / 29837 Akkuladegerät 29817 / 29827 Gewicht 1.7 kg Gemessener Schalldruckpegel 71 dB(A), k:3.0 Gemessener Schalldruckpegel

Garantierter Schalldruckpegel 90 dB(A) Vibration <2.5m/s

3. Auslöser mit Sperre

6. Teleskopschaftkupplung

10. Fadenabschneider

ZUSAMMENBAU AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden. Nehmen Sie Produkt und Zubehör vorsichtig aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind. WARNUNG Verwenden Sie dieses Produkt nicht, falls auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken! Die Teile auf dieser Liste wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen. Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind. Werfen Sie das Verpackungsmaterial nicht fort bis Sie das Produkt genau untersucht und erfolgreich benutzt haben. WARNUNG Falls irgendwelche Teile beschädigt sind oder fehlen, warten Sie bitte mit der Verwendung des Geräts, bis die Teile ersetzt sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen oder falsche Anwendung dieses Geräts können sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG Ziehen Sie immer das Stromversorgungskabel der Zündkerze ab, bevor Sie Teile montieren. Die Missachtung dieser Anweisung kann zu einem versehentlichen Einschalten und schweren Körperverletzungen führen. 6Deutsch (Übersetzung der originalen anleitungen)

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET

Siehe Abbildung 2-3. WARNUNG Die am Grasabweiser angebrachte Fadenschneideklinge ist scharf. Vermeiden Sie Kontak mit der Klinge. Ein Kontakt kann zu schweren Verletzungen führen. Entfernen Sie die vormontierte Schraube des Trimmerkopfes mit einem Philips Schraubendreher. Befestigen Sie den Grasabweiser auf den erhöhten Stiften des Trimmerkopfes. Setzen Sie die Schraube wieder ein und ziehen sie gegen den Uhrzeigersinn fest. WARNUNG Auch wenn Sie Ihr Gerät gut kennen, ist bei der Verwendung höchste Vorsicht geboten. Wenn Sie nur für einen kurzen Moment unvorsichtig sind, können schwere Verletzungen entstehen. WARNING Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung dieses Hinweises kann dazu führen, dass Gegenstände in Ihre Augen geschleudert werden und zu schweren Verletzungen führen. WARNUNG Verwenden Sie niemals Klingen, hämmernde Geräte, Drähte oder Seile an diesem Produkt. Verwenden Sie keine Aufsätze oder Zubehör, das nicht vom h ersteller dieses Geräts empfohlen wird. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Körperverletzungen führen. MONTAGE DES UNTEREN SCHAFTS AN DEN OBEREN SCHAFT Siehe Abbildung 4. Drücken Sie die Verriegelung des drehbaren Griffs an dem unteren Schaft. Richten Sie die Verriegelung mit der Positionsöffnung an der Verbindung des oberen Schafts aus. Schieben Sie den unteren Schaft in den oberen Schaft, bis die Verriegelung des drehbaren Griffs in die Positionsöffnung einrastet. Stecken Sie die Schrauben in den Schaft und befestigen den unteren Schaft. INBETRIEBNAHME AKKUPACK EINSETZEN Siehe Abbildung 5. Setzen Sie den Akku in den Trimmer ein. Richten Sie den Steg des Akkus auf die Furche im Akkuanschluss aus. Lassen Sie die Lasche an der Unterseite des Akkus einrasten und vergewissern Sie sich vor Beginn des Betriebs, dass der Akku sicher im Gerät sitzt. AKKUPACK ENTFERNEN Siehe Abbildung 5. Drücken Sie den Knopf für die Akkulasche an der Unterseite des Akkus und halten Sie ihn gedrückt. Entnehmen Sie den Akku aus dem Trimmer.

STARTEN/STOPPEN DES TRIMMERS

Siehe Abbildung 6. Zum Starten des Trimmers, drücken Sie die Entriegelungstaste (1) und ziehen den Gashebel (2). Lassen Sie den Gashebel los, um den Trimmer auszuschalten. WARNUNG Lärm. Ein gewisser Lärm von der Maschine ist unvermeidlich. Laute Arbeiten sind nur zu gewissen Zeiten erlaubt. Halten Sie Ruhezeiten ein und beschränken die Arbeitszeit auf ein Minimum. Für persönlichen Schutz und dem Schutz von anderen Arbeitern in der Nähe, muss ein entsprechender Gehörschutz getragen werden; Vibration. Tragen Sie immer Sicherheits- und Anti- Vibrationshandschuhe. Übermäßige Vibrationen können Weißngerkrankheit oder Karpaltunnelsyndrom verursachen. Wenn Sie während der Benutzung der Maschine ein unangenehmes Gefühl erleben oder die Haut Ihrer Hände sich verfärbt, hören Sie auf zu arbeiten. Legen Sie angemessene Ruhepausen in. Häuge und regelmäßige Benutzer sollten den Zustand ihrer Hände und Finger aufmerksam beobachten. WARNUNG Halten Sie den Trimmer jederzeit vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf, während dieser sich im Betrieb Bendet,kann zu schweren Verletzungen führen. 7Deutsch (Übersetzung der originalen anleitungen)

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET BETRIEB DES TRIMMERS Siehe Abbildung 7. Befolgen Sie bei der Benutzung des Trimmers die folgenden Hinweise: Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest. Halten Sie das Gerät während des Betriebs gut fest. Der Trimmer sollte in einer komfortablen Position gehalten werden, dabei sollte der hintere Griff sich etwa in Hüfthöhe befinden. Schneiden Sie hohes Gras von oben nach unten. Dadurch wird verhindert, dass Gras sich um das Schaftgehäuse und den Fadenkopf wickelt, was zu einer Beschädigung aufgrund von Überhitzung führen könnte. Falls sich Gras um den Fadenkopf wickelt: Entfernen Sie den Akku aus dem Trimmer. Entfernen Sie das Gras. TIPPS ZUM SCHNEIDEN Siehe Abbildung 8. Halten Sie die Motorsense geneigt auf den zu schneidenden Bereich zu. So erhalten Sie die besten Schnittresultate. Der Trimmer schneidet besser, wenn er von links nach rechts über den Schnittbereich geführt wird; er ist weniger effektiv, wenn er von rechts nach links geführt wird. Lassen Sie die Fadenspitze schneiden. Zwingen Sie den Fadenkopf nicht in ungeschnittenes Gras. Draht- und Lattenzäune verursachen zusätzlichen Fadenverschleiß und evtl. selbst ein Brechen des Fadens. Stein- und Ziegelmauern, Randsteine und Holz können zu einem sehr schnellen Verschleiß des Fadens führen. Vermeiden Sie Bäume und Sträucher. Baumrinde, Holzverzierungen,Außenwandverkleidungen und Zaunpfosten können leicht durch den Faden beschädigt werden. Befestigen Sie bei Benutzung den Metallknopf an das Gummiloch in dem hinteren Griff, lösen Sie den Metallknopf bei Nichtgebrauch.

VORSCHIEBEN DES FADENS

BITTE BEACHTEN: Der Trimmer verfügt über einen Kopf mit automatischem Fadenvorschub. Ein Aufschlagen des Kopfes zum Vorschieben des Fadens beschädigt den Trimmer und lässt die Garantie ungültig werden. Lassen Sie bei laufendem Trimmer den Auslöser los. Warten Sie zwei Sekunden und drücken Sie dann wieder den Auslöser. BITTE BEACHTEN: Der Faden wird bei jedem Anhalten und Starten des Auslöserschalters um etwa 6,35mm vorgeschoben, bis der Faden in der Länge bis zu der Schnittklinge am Grasabweiser reicht. Arbeiten Sie weiter.

VORSCHIEBEN DES FADENS VON HAND

Siehe Abbildung 9. Entfernen Sie den Akku. Zum Vorschieben des Fadens von h and, drücken Sie den schwarzen Knopf am Fadenkopf, während Sie gleichzeitig am Faden ziehen. Bringen Sie das Gerät nach dem Herausschieben neuen Fadens immer erst wieder in die normale Betriebsposition, bevor Sie es einschalten. DREHBARER GRIFF Siehe Abbildung 10. Der drehbare Griff wird zum Kantenschneiden benutzt. Entnehmen Sie den Akku. Drücken Sie die Verriegelungen (B) auf beiden Seiten am oberen Teil des Schaftes. Drehen Sie das untere Ende des Werkzeugs in die Position zum Kantenschneiden. Stellen Sie sicher, dass die Verriegelungen eingerastet sind und das untere Ende des Werkzeugs gesichert ist, bevor Sie mit der Benutzung beginnen. KANTENSCHNEIDEN Siehe Abbildung 11. Entnehmen Sie den Akku. Drehen Sie das Werkzeug in die Position zum Kantenschneiden, wie im oberen Abschnitt beschrieben, wenn Sie die Kantenführung zum kantenschneiden von Bürgersteigen und Gehwegen benutzen. Halten Sie den Fadentrimmer immer vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf, während dieser sich im Betrieb befindet, kann zu schweren Verletzungen führen. LFADENABSCHNEIDER Der Trimmer verfügt über einen Fadenabschneider am Grasabweiser. Um optimale Schnittergebnisse zu erzielen, schieben Sie den Faden vor, bis dieser durch den Fadenabschneider auf die richtige Länge zugeschnitten wird. Schieben Sie jedes Mal Faden nach, wenn Sie hören, dass der Motor schneller als normal läuft, oder wenn sich die Schnittleistung verschlechtert. Hierdurch bleibt eine optimale Leistung erhalten und der Faden wird lang genug gehalten, um ihn ordnungsgemäß nach zu schieben. 8Deutsch (Übersetzung der originalen anleitungen)

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET WARNING Wenn Sie zwischen den Rasentrimm- und Kanten- Modi wechseln, stellen Sie immer sicher, dass Sie den Fadentrimmer zuerst stoppen und warten, bis die Schneidfäden sich nicht mehr drehen. WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

ALLGEMEINE WARTUNG UND PFLEGE

Überprüfen Sie vor dem Gebrauch zunächst das gesamte Produkt auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungen und Abdeckungen fest und benutzen Sie das Produkt nicht, bis alle fehlenden oder beschädigten Teile wurden. Verwenden Sie zur Reinigung von Plastikteilen keine Lösungsmittel. Die meisten Plastikarten können durch verschiedene Arten kommerzieller Lösungsmittel beschädigt werden. Verwenden Sie zum Entfernen von Verschmutzungen, Staub, Öl, Schmiermitteln usw. ein sauberes Tuch. WARNUNG Lassen Sie niemals Bremsüssigkeiten, Benzin Produkte auf Erdölbasis usw. mit Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann. Nur die in der Stückliste aufgeführten Teile sind zur Reparatur oder den Austausch durch den Kunden vorgesehen. Alle anderen Teile müssen durch den autorisierten Kundendienst ausgetauscht werden. AUSTAUSCH DER SPULE Siehe Abbildung 12. Verwenden Sie ausschließlich Monolamentfaden mit einem Durchmesser von 2mm. Entfernen Sie den Akku. Drücken Sie die beiden Laschen (C) an der Seite des Spulendeckels (A). Ziehen Sie die Spulenhalterung zum herausnehmen nach oben. Nehmen Sie die alte Spule heraus. Achten Sie beim Einsetzen der neuen Spule darauf (B), dass der Faden sich im Schlitz der neuen Spule befindet (F). Vergewissern Sie sich, dass das Ende des Fadens etwa 15cm aus dem Schlitz herausgeführt ist. Setzen Sie die neue Spule so ein, dass der Faden und der Schlitz auf die Öse (E) im Fadenkopf ausgerichtet sind (G). Führen Sie den Faden durch die Öse. Ziehen Sie an dem Faden, der aus dem Fadenkopf heraussteht, so dass der Faden sich aus dem Schlitz in der Spule löst. Setzen Sie die Spulenhalterung wieder ein, indem Sie die Laschen in die Schlitze (D) drücken bis die Spulenhalterung einrastet. AUSTAUSCHEN DES FADENS Siehe Abbildung 13. Entfernen Sie den Akku. Entnehmen Sie die Spule aus dem Fadenkopf. HINWEIS: Entfernen Sie alten Faden, der sich moglicherwise noch auf der Spule befindet. Schneiden Sie ein etwa 3m langes Stück Faden zurecht. Verwenden Sie ausschließlich Monofilamentfaden mit einem Durchmesser von 1.5mm Führen Sie den Faden in das Ankerloch (B) im oberen Bereich der Spule. Wickeln Sie den Faden im Uhrzeigersinn um den oberen Bereich der Spule, wie durch die Pfeile auf der Spule angezeigt. Führen Sie den Faden in den Schlitz am oberen Spulensteg,so dass er etwa 15cm über den Schlitz (C) hinaussteht. Nicht überfüllen. Nach dem Aufwickeln des Fadens sollte zwischen dem aufgewickelten Faden und der Außenkante der Spule ein Abstand von mindestens

Ersetzen Sie die Spule (A) und setzen Sie dann den Spulendeckel wieder auf.Lesen Sie den Abschnitt über den Austausch der Spule weiter oben in dieser Gebrauchsanweisung. 9Deutsch (Übersetzung der originalen anleitungen)

LAGERUNG DES TRIMMERS

Entfernen Sie vor der Einlagerung den Akku aus dem Trimmer. Lagern Sie ihn an einem für Kinder unzugänglichem Ort. Von Korrosionsmitteln, wie Gartenchemikalien und Streusalz, fernhalten. Halten Sie einen nicht verwendeten Akku von Büroklammern, Münzen, Schlüsseln,Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können. Der Kurzschluss der Kontakte des Akkus Verbrennungen oder Brände auslösen kann Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27°C. Ziehen Sie den Netzstecker Ihres Geräts ab oder nehmen Sie den Akku aus dem Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät eingeschaltet wird.unbeabsichtigt. Sichern Sie den Trimmer beim Transport, um Beschädigung und Verletzungen zu verhindern. Reinigen Sie das Gerät vor der Lagerung und benutzen Sie Abdeckungen an Schneidaufsätzen mit Messern. Benutzen Sie eine Abdeckung mir Metallmesser während Transport und Lagerung. UMWELTSCHUTZ Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen. Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Stoffe sorgt. Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste. Bei Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstoffhof übergeben werden. 10Deutsch (Übersetzung der originalen anleitungen)

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET FEHLERBEHEBUNG PROBLEM POSSIBLE CAUSE LöSUNG Faden wird bei Verwendung des Kopfes mit automatischem Vorschub nicht vorgeschoben. Der Faden ist verklebt. Mit Silkonspray ölen. Nicht genügend Faden auf der Spule. Montieren Sie mehr Faden. Siehe dazu den Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung. Faden ist abgenutzt und zu kurz. Ziehen Sie am Faden während Sie den Knopf drücken. Der Faden ist um die Spule verwickelt. Entfernen Sie den Faden von der Spule und wickeln Sie in auf. Siehe dazu Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung. Gras wickelt sich um das Schaftgehäuse und den Fadenkopf. Hohes Gras wird zu nah am Boden geschnitten. Schneiden Sie hohes Gras von oben nach unten, um ein Verwickeln zu vermeiden. Gerät startet nicht. Akku ist nicht eingerastet. Zum Einrasten des Akkupacks sicherstellen, dass die Laschen an den Seiten des Akkupacks eingerastet sind. Akku ist nicht eingerastet. Akkupack gemäß der mit Ihrem Modell mitgelieferten Anleitung auaden. Schaft nicht ganz verbunden. Vergewissern Sie sich, dass der gebogene Schaft ganz in der Schaftkupplung des unteren Schafts sitzt und sichern Sie die Schaftkupplung. 11Español (Traducción de las instrucciones originales)

ONDERSTE SCHACHT AAN BOVENSTE SCHACHT

Greenworks Werkzeuggarantie für Heimwerkergeräte GEWÄHRLEISTUNGSFRIST Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hauptsächlich für den Einsatz durch Heimwerker konstruiert sind. Diese Garantie ist nicht übertragbar. EINSCHRAÄNKUNGEN Diese Garantie gilt nur für defekte Teile/Komponenten und deckt keine Reparaturen ab aufgrund von:

1. Normaler Abnutzung.

2. Routinewartungen oder Einstellungen.

3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder

Vernachlässigung verursachte Schäden.

4. Überhitzung aufgrund von fehlender Wartung.

5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten

Anschlüssen/Befestigungen.

6. Durch Reinigung mit Wasser verursachte Schäden.

7. Maschinen die nicht von einem autorisierten Greenworks Kundendienst

gewartet oder repariert wurden.

8. Maschinen die falsch montiert oder eingestellt wurden.

9. Schäden aufgrund falscher Benutzung der Maschine.

10. Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).

11. Elemente die als Verschleißteile betrachtet werden sind normalerweise

nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschränkt auf: ● Akkus ● Elektrische Kabel ● Klingen und Klingeneinheiten ● Bänder ● Filter ● Spannfutter und Werkzeughalter

12. Bestimmte Produkte können Teile wie Motoren, Getriebe von anderen

Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

13. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.

14. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von

Greenworks Tools Europe GmbH geliefert oder zugelassen sind. Garantie Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsort bringen. Die Maschine wird an unsere zentrale Serviceeinrichtung gesendet und dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschließlich Mahrwertsteuer verkauft werden, werden generell ersetzt. Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat. Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubeziehen. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu. DEGaranzia Utensili Greenworks per Dispositivi per Lavori fai da te

DECLARACIÓN CE DE CONFORMIDAD PARA MAQUINARIA Hersteller: Changzhou Globe Co., Ltd. Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen: Name: Gary Gao Naixin (Leiter Motorgartengeräte) Adresse: Hiermit erklären wir, dass das Produkt Kategorie………………………………………………... ELEKTRO-RASENTRIMMER Modell......................…………………………………………………............… 2101207 Seriennummer …………………………………………. siehe Produkt-Leistungsschild Baujahr………................…………….......................… siehe Produkt-Leistungsschild

• in Übereinstimmung mit den entsprechenden Bestimmungen der Maschinenrichtlinie ist (2006/42/EC)

• mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt 2014/30/EU (EMC-Richtlinie), und 2000/14/EC (Geräuschemissionen durch Geräte im Außeneinsatz) einschl. (2005/88/EC) und weiterhin erklären wir, dass
