BRUKSANVISNING G24LT GREENWORKS

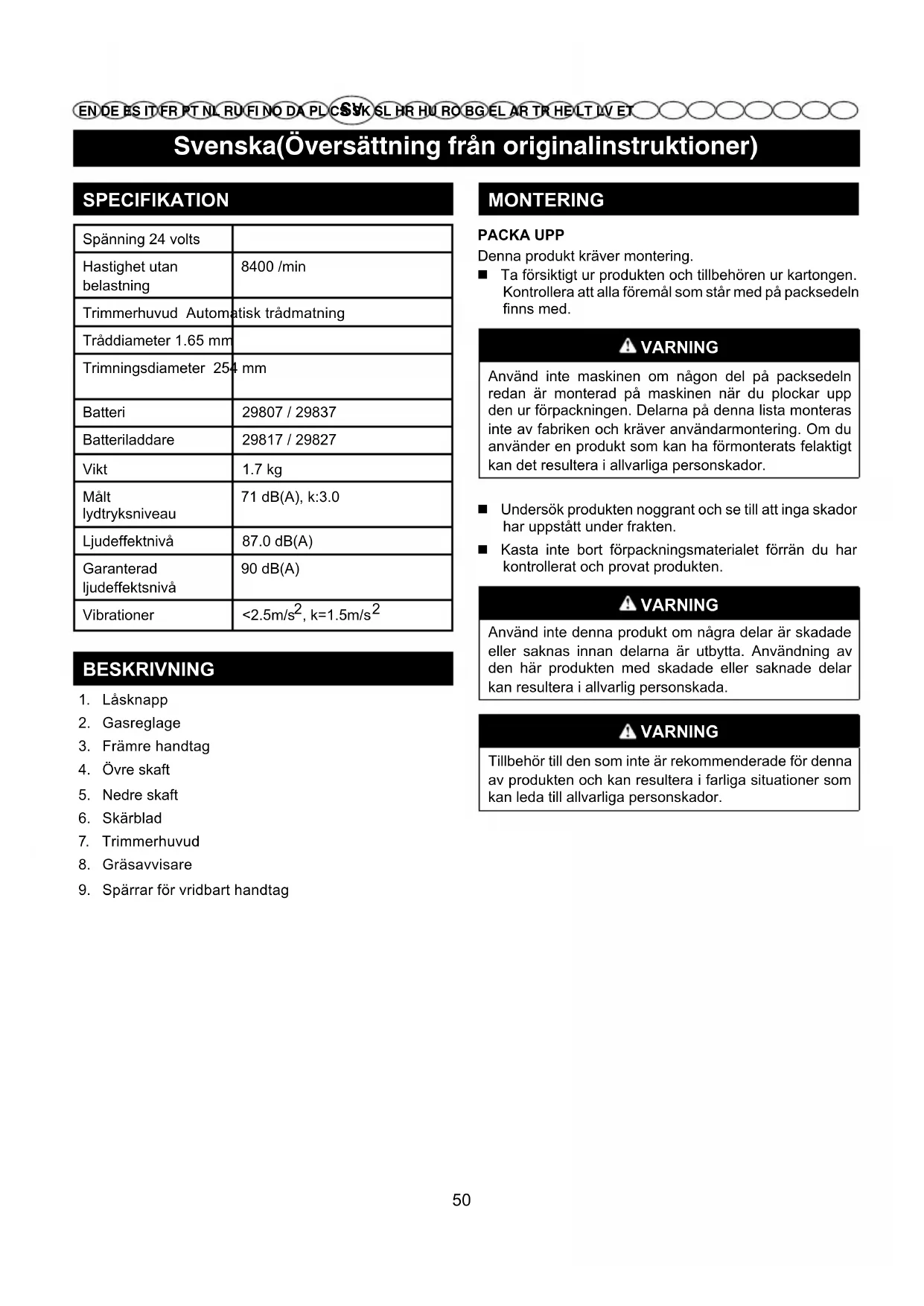

Svenska(Oversätting från originalinstruktioner)

SPECIFICATION

Spanning 24 volts
Hastighetutan belastning	8400 /min
Trimmerhuvud Automatisk trådmating
Träddiameter 1.65 mm
Trimningsdiameter 254 mm
Batteri	29807 / 29837
Batteriladdare	29817 / 29827
Vikt	1.7 kg
Målt lydtryksniveau	71 dB(A), k:3.0
Ljudeffektnivå	87.0 dB(A)
Garanterad ljudeffektsnivå	90 dB(A)
Vibrationer	<2.5m/s2, k=1.5m/s2

BESKRIVNING

1. Lasknapp
2. Gasreglage
3. Främre handtag
4. Övre skaat
5. Nedre skaft
6. Skärblad
7. Trimmerhuvud
8. Gräsavvisare
9. Sparrar for vridbart handtag

MONTERING

PACKA UPP

Ta forsiktigt urprodukten och tillbehoren ur kartongen. Kontrollera att alla foremål som star med på packsedeln finns med.

WARNING

Använd inte maskinen om nàgon del på packsedeln redan ár monterad på maskinen nar du plockar upp den ur forpackningen. Delarna på denna lista monteras inte av fabriken och kräver användarmontering. Om du använder en produit som kan ha förmonterats felaktigt kan det resultera i allvarliga persorskador.

Undersökprodukten noggrant och se till att inga skador har uppstatt under frakten.
Kasta inte bort forpackningsmaterialet forran du har kontrollerat och provatprodukten.

WARNING

Använd inteenna produit om nagra delar ar skadade aller saknas innan delarna ar utbytta. Användning av den harprodukten med skadade aller saknade delar kan resultera i allvarlig persorskada.

WARNING

Tillbehör till den som inte ar rekommenderade fürenna av Produkten och kan resultera i farlga situationer som kan leda till allvarlga persorskador.

Svenska(Oversätting frän originalinstruktioner)

WARNING

Koppla alltid ur tändstiftets matarkabel dà du monterar delar. Underlætenhet att foljaenna foreskrift kan leda till oavsiktlig igangsättning som kan fororsaka allvarliga kroppsskador.

MONTERA GRASDEFLEKTORN Se figur 2-3.

WARNING

Undvik kontakt med bladet. Om kontakt med bladet inte undviksan det leda till allvarlig personskada.

Ta bort skruven fran trimmerhuvudet med en stjärnskruvmejsel fran trimmerhuvudet.
Placera grasavvisaren pa de utskjutande delarna pa trimmerhuvudet.
Satt tillbaka skruven och dra at medurs.

WARNING

Tillat dig inte att bli offorsiktigt nar du kanner dig hemma med maskinen. Kom ihag att ett ögonblick av offorsiktighet räcker for att orsaka allvarlig skada.

WARNING

Bär alltid skyddsglasögon erler skyddsglas med bredasidoglas nár du anvander elektriska verktyg. Att integgora det kan resultera i att objekt kastas in i ögonen vilket kan resultera allvarlig skada.

WARNING

Använd inga extradelar aller tillbehör som interrekommenderas av tillverkaren avenna produit. Användning av extradelar och tillbehör som interrekommenderas kan leda till allvarlig persorskada.

INSTALLERA NEDRE SKAFT PÅ ÖVRE SKAFT

Se figur 4.

Placera batteriet i trimmern. Linjera upphojningen pa batteriet med sparen i trimmers batterifack.
Se till att sparren under batteriet "snapper" på plats och att batteriet sitter sakert fast i trimmern innan du börjar använda den.

TA BORT BATTERIPACKET Se figur 5.

Tryck på knappen langst ned på batteriet, ochhall den intryckt.
Ta bort batteripacket fran trimmern.

START/STOPP AV TRIMMER Se figur 6.

Starta tradtrimmern genom att trycka pa Iasknappen (1) och dra i reglaget (2).
- Stoppa tradtrimmern genom att släppa reglaget.

WARNING

Buller. Det gär inte att undvika ett visst buller frän maskinen. Bullersamt arbetet kraver tillstand och ar begränsat under vissa tider. Ta vilopauser och fösök begränsa arbetstderna till att minimum. För personligt skydd och skydd for personer i narheten skä lämpiga hörsksydd användas;

Vibration. Använd alltid skydds-och
antivibrationshandskar. Alltför mycket vibration
kan leda till hand-arm-vibrationssyndrom aller
karpaltunnelsyndrom. Om du observerar en lite otäck
kānsla eller missfærning av huden på händerna vid
användning av maskinen sku du avbryta arbetet.
Planera in lámpliga vilopauser. Kontinuerliga och
regelbundna användare ska vara extra uppmärksam på
skicket på fingrarna.

WARNING

Om dukommen i Kontakt med trimmerhuvudet kan det orsaka allvarliga personskador.

Svenska(Oversätting frän originalinstruktioner)

ANVANDA TRIMMERN Se figur 7.

Följ dessa tips nar du anvander trimmern:

Häll trimmern med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget.
Hällett stadigt grepp med bada händerna nar du använder verktyget.
Trimmern ske hallas i en komfortabel position med det bakre handtaget ungefar i hofthojd.
■ Klipp högt gräs frän toppen och nedät. Det hindrar gräset frän att trassla in sig runt skaftkapan och tradhuvudet vilket skulle kunna leda till overhetting.

Om gräs trasslas in runt tradhuvudet:

Ta bort batteripacket fran trimmern.
Ta bort graset.

TRIMNINGSTIPS Se figur 8.

Följ dessa tips när du använder trimmern:
Luta trimmern mot det omradyet som ske trimmas, detta ar det optimala trimningsomradyet.
Trimmern gör sitt jobb böst om den förflytas fran vänster till hóger over området som sca trimmas; den ar minde effektiv om den flytas fran hóger till vänster.
Kör inte in hela trimmerhuvudet i det oklippta gräsetutan använd trimmerlinans yttersta del for att utföralkippningen.
Var forsiktig när du trimmar. Om du Trafford ett stängselller andra metallfremal sa slits linan fortare erler gáav. Åven andra hàrdafremal, som sten, tegel, asfalt och tra, gör att linan slits fortare.
Undvika att traffa trad aller storre buskar. Trimmerlinan kan orsaka skador pa vaxter och foremal, t.ex. tradens bark, trapaneler och fasader av andra material, stangselstolpar och sa vidare. Var forsiktig nar du trimmar.

MATA FRAM TRAD

NOTERA: Trimmern ar utrustad med en automatisk matning av traden. Om du slar tradhuvudet for att forsoka mata fram trad sa forstor du trimmern och garantin upphor att galla.

Slapp upp avtryckaren nár trimmern ar igang.
Vanta två sekunder och tryck sedan på avtryckaren.

NOTERA: Träden matas ut ungefär 6,35 mm varje gang trimmern stoppas och startas med avtryckaren tills traden narr gräsdeflektorns avskärningsblad.

Ateruppta trimming.

MATA FRAM TRAD MANUELLT

Sefigur9.

Ta ur batteriet.
Tryck pa den svarta knappen (D) pa skärhuvudet samtidigt dra pa skärlinje for att manuellt fora skärlinjen.
När traden har matats ut ska maskinen alltid hallas i normal användningsposition innan den startas.

VRIDBART HANDTAG Se figur 10.

Vridbart handtag används vid kantklippning.

Ta bort batteriet.
Slapp upp sparrarna (B) pa vardera sidan av skaftets ovre del.
Vrid den nedre,anden av verktyget till onskat lage.
Se till att spärrarna laser pá plats och att nedreänden av verktyget sitter säkert före användning.

KANTKLIPPNING Se figur 11.

Ta bort batteriet.
Vrid verktyget till lage for kantklippning enligt foregående avsnitt for att använda kantguiden vid kantklippning av gängar och andra kanter.
Häll alltid trimmern bort fran kroppen sa att det finns utrémme mellan kroppen och tradtrimmern. Eventuell Kontakt med tradtrimmerns klippende delar kan orsaka allvarliga persorskador.

AVSKÄRNINGSBLAD FÖR TRÄD

Denhärtrimmernharettavskärningsbladpgräsdeflektorn for att kapa traden. For basta resultat bor traden matas fram sa langt att den kapas avsvkärningsbladet. Matafram mer trad om du hör att motorn gár snabbare an normalt eller om trimningseffekten minskas.Det behaller basta effektiviteten och häller traden tillräckligt lang for att den ska kunna materu ordentligt.

A VARNING

Vid andring mellan trimnings- och kantklippningslageska maskinen stoppas och de rroliga delarna ha slutat rotera.

Svenska(Oversätting från originalinstruktioner)

WARNING

Endast identiska originaldar far anecdas vid byte. Anvandning av andar delar kan inebara fara ell skada apparaten.

WARNING

For att undvika allvarliga skador sca du alltid ta bort batteripacket fran verktyget nar du sca rengora allerhalla Produkten.

ALLMÄNT UNDERHÄLL

Färe varje användning, kontrolleraprodukten sa att inga delar ar skadade eller saknas och att inga losa foremal exemplpelvis skruvar, muttrar, bultar, lock etc. forekomm er Dra at alla faskanordninger och lock och använd inteprodukten forran alla skadade eller saknade delar ar utbytta. Ring kundservice for assistans.

Undvik att använda losningsmedel vid rengöring av plastdelar. De festa plaster ar kānsliga für skador vid användning av olica typer av kommersiella losningsmedel och kan skadas om du använder sādana. Använd en ren och torr trasa für att ta bort smuts, damm, olja, fett, osv.

WARNING

Lat aldrig bromsvatska, bensin, bensinbaserade produiter, intrangande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, forsvaga aller forstora plaster och det kan leda till allvarliga personskador.

Enbart de delar som stared med på listen over delar ar tänkta att kunna repareras aller bytas ut av kunden. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

BYTE AV SPOLE Se figur 12.

Använd ursprungliga tillverkaren ersättare saglinjen for basta prestanda.

Ta ur batteriet.
Tryck in flikarna (C) pa sidan av spoLocket (A).
Lyft upp spolhällaren for att ta bort.
Ta bort den gamla spolen.
For att montera den nya spolen (B), kontrollera att traden sitter fast i halet (F). Änden pa traden maste na ungefar 15 cm ut fran halet.
Satt i den nya spolen sa att traden och halet riktas in mot öljetten (E) på tradhuvudet (G). Trä traden genom öljetten.
Dra traden som sticker ut fran tradhuvudet sa att traden lossnar fran halet i spolen.
Satt tillbaka spolhällaren genom att trycka in flikarna i halen (D) och tryck ned tills spolhällaren klickar fast

BYTA TRAD Se figur 13.

Ta ur batteriet.
Ta bort spolen fran tradhuvudet.

NOTERA: Ta bort all gammal trad pa spelon.

Kapa av en tradit som ar ungefar 3 meter lang. Anvand endast enfibertrad med en diameter pa 1.5mm
Satt in traden i ankarhalet pa den ovre delen av spelon. Vira traden runt den ovre delen av spelon medsols enligt pilarna pa spolen. Satt i traden i halet pa den ovre spolflansen och lamna ungefär 15 cm trad bakom halet. Ta inte for mycket trad. Efter att du har virat upp traden skdet vara minst 1/4in mellan den uppvirade traden och utkanten pa spelon.
Satt tillbaka spolen och spoIocket. Se Utbyte av spoIe tidigare i den har bruksanvisingen.

Svenska(Oversätting från originalinstruktioner)

FORVARA TRIMMERN

Ta bort batteripacket fran trimmern innan forvaring.
Förvara på en välventilerad plats)där den ar oåtkomlig for barn.
Häll den borta fran fratande ämnen som tradgårdskemikalier aller vägsalt.
Förvara och ladda om batteriet pa en sval plats. Temperaturer som ar lagre eller högre an normal rumstemperatur forskortar batteriets livslängd.
Förvara batteripacket)där temperaturen ar under 27^ ochdärdetinte ar fuktigt.
Alla batterier forlorar sin laddningskapacitet med tiden. Ju Hogre temperaturen ar, desto snabbare forlorar batteriet sin laddningskapacitet. Om du inte anvander hackklipparen under langre perioder bor du ladda om batteriet varje manad ell er varannan manad. Detta forlanger batteriets livslangd.
Sakra trimmern vid transport for att forhindra skador pa eigendom aller personskador. Rengor och underhall fore forvaring, anvand skydd for skartillbehör med metallblad. Anvand skydd for metallblad vid transport och forvaring.

MILJÖSKYDD

■ Miljöskyddet skara varen betydande aspekt och prioritet vid användingen av maskinen, till forderl forden civila samlevnaden och miljon i vilken vi lever. Undvik att stora grannskapet.
Följ lokala bestammelser noggrant for bortskaffande av olja, bensin, batterier, filter, trasiga delar och andra encheter som kan forstora miljon. Dessa avfall far inte kastas i soporna utan skall sepereras och overlamnas till insamlingscentraler som atervinner materialen.
Följ noggrant lokala bestammelser for bortskaffande av material som finns kvar after klippningen.
När maskinen tas ur drift, lamna inte maskinen i miljon,utan kontakta en insamlingscentral enligt gallande lokala forordering.

FELSÖKNINGSGUIDE

PROBLEM MÖJLIG ORSAK LÖSNING
Tråden matas inte ut Near jag använder huvudet med den automatiska trådmatingen.	Linan har fastnat i sig själv. Smörj med silikonspray
	Inte tillräckligt med lina på spolen. Sätt	dit mer lina. Refererera till den lämpliga linbytessektion ienna manual.
	Linan är sliten为此款车型	Dra i tråden samtidigt som du trycker ned knappen.
	Linan är intrasslad i spolen.	Ta bort linan från speløn och sätt tillbaka. Refererera till lämplig linbytessektion ienna manual.
Gräs fastnar runt skafkåpan och trådhuvudet.	Trimming av högt förs vid marknivå.	Klipp högt förs frän toppen och nedät För att forhindra att det trasslar in sig.
Enheten startarinte.	Batteriet är inte fastsatt.	För att sätra fast batteriet ordentligt maste flikarna på varje sida klicka fast ordentligt.
	Batteriet är urladdat.	Ladda batteripacket enlicht instruktionerna som medfoljer din modell.
	Skaftet är inte fullständigt ihopkopplat.	Kontrolera att det svängda skaftet sitter helt i skaftkopplingen på det övre skafket och dra Åt skaftkopplingen.

Alla nya Greenworks Tools verktyg garanteras i 2 ar gallande delar och sammansattning fran ursprungligt inkopsdatum. Det finns en 30 dagars garanti for maskiner som anvands yrkesmssigt eftersom Greenworks Tools ar primart designe for anvandning av hobbykonsumenter. Denna garanti kan inte overlatas.

BEGRANSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och tacker inter reparacioner pa grund av:

1. Normalt slitage
2. Regelbundet unterhalb och justering.
3. Skada som uppkommen på grund av felaktig hantering/vanvård/missbruk erller forsummelse.
4. OverhettningPGA Grund av uteblivet underhall.
5. Skada på grund av att fästen/åsanordningar blivit söa/har lossnat på grund av uteblivet unterhalb.
6. Skada orsakad av rengöring med vatten.
7. Maskiner där underhälls- eller reparationsarbete har utförts av iceda uaktoriserat servicecenter for Greenworks Tools.
8. Maskiner som har monterats eller justerats felaktigt.
9. Skada pä grund av felaktig användning av maskinen

10. Skada pá grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och forbrukningsdilar tomfattas normali inte av garantin, inklusive utan begrangsning:

12. Batterier

13. Strömkablar
14. Blad och bladanslutning
    Remmar
15. Filter

16. Chuckar och verktygshällare

17. Vissaprodukter kan innehalla komponenter som motorer, vaxellador erller liknande fran andra tillverkare. Sadana komponeter om fattas av respective tillverkares garanti forum da Greenworks Tools Europe GmbH samtycker til att hantera eventuella krav som ligger utanfor ovannamnda tilverkares garantiperiod.

18. Begagnade varor omfattas inte av denna garanti.

19. Använding av reservdilar, utbytesdelar erller ytterligare komponenter som inte levererats erller godkänts av Greenworks Tools Europe GmbH.

Garanti

For garantikrav for nagon produkt enligt denna garanti kravs bevis pa ursprungligt inkop. Kredit-/betalkortsutdrag galler inte som inkopsbevis. I fsigma skedet avett garantiikrav skau kunden returnera produkten till den ursprungliga inkopsplaten tillsammans med inkopsbevis. Maskinen kickas till varc centrala serviceanlaggnring for inspektion. Om maskinen befinns vara felaktig repareras den och skickas tilbaka till kundens adress utan nagon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om var centrala serviceanlaggning inte finner att maskinen ar felaktigkommen kunden att meddelas vad deras kostnad blir for reparationen.

Denna garanti kan andras fran tid till annan av hansyn til behov gallande nya produiter. En kopia av senaste garantin finns tilganglig pa www.greenworkstools.eu.

GARANTIPERIODE

Namn och adress for person ansvarig for sammanställning av tekniskt underlag:

Härmed intygar vi att Produkten

Kategori Elektrisk tradimmer

Modell 2101207 Seriennummer Se Produkts klassifierungssetkitet

Konstruktionsar Se Produktens klassificeringsetikett

• overensstämmer med relevanta krav i maskindirektivet (2006/42/EC)

• overensstämmer med krav i foljande andra EU-direktiv

2014/30/EU (EMC-direktiv) och

2000/14/EC (bullerdirektiv) inklusive forandringar (2005/88/EC)

Vidare intygar vi att

• foljande (delar/punkter i) Europeiska harmoniserade standarder har anvants

EN60335-1, EN 50636-2-91, EN ISO 3744, ISO 11094, EN 55014-1, EN 55014-2
