BRUKSANVISNING GD40BCB GREENWORKS

Svenska(Översättning från originalinstruktioner)

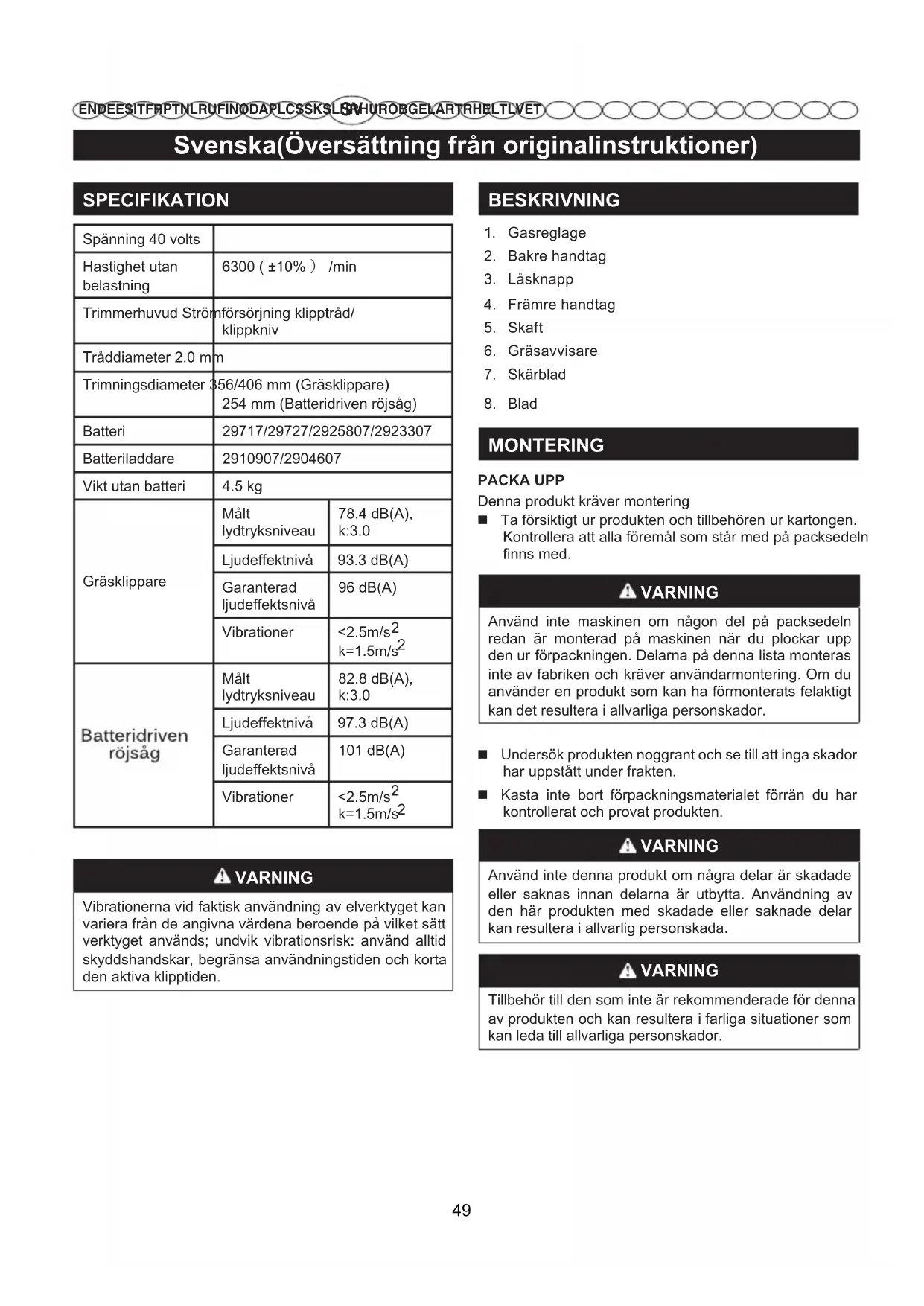

SPECIFICATION

Spänning 40 volts
Hastighet utan belastning	6300 (±10%) /min
Trimmerhuvud Strömförsörjning klipptråd/klippkniv
Tråddiameter 2.0 mm
Trimningsdiameter 356/406 mm (Gräsklippare)254 mm (Batteridriven röjsåg)
Batteri	29717/29727/2925807/2923307
Batteriladdare	2910907/2904607
Vikt utan batteri	4.5 kg
Gräsklippare	Måltlydtryksniveau	78.4 dB(A),k:3.0
	Ljudeffektnivå	93.3 dB(A)
	Garanteradljudeffektsnivå	96 dB(A)
	Vibrationer	<2.5m/s2k=1.5m/s2
Batteridrivenröjsåg	Måltlydtryksniveau	82.8 dB(A),k:3.0
	Ljudeffektnivå	97.3 dB(A)
	Garanteradljudeffektsnivå	101 dB(A)
	Vibrationer	<2.5m/s2k=1.5m/s2

WARNING

Vibrationerna vid faktisk användning av elverktyget kan variera från de angivna värdena beroende på vilket sätt verktyget används; undvik vibrationsrisk: använd alltid skyddshandskar, begränsa användningstiden och korta den aktiva klipptiden.

BESKRIVNING

1. Gasreglage
2. Bakre handtag
3. Låsknapp
4. Främre handtag
5. Skaft
6. Gräsavvisare
7. Skärblad
8. Blad

MONTERING

PACKA UPP

Denna produkt kräver montering

■ Ta försiktigt ur produkten och tillbehören ur kartongen. Kontrollera att alla föremål som står med på packsedeln finns med.

WARNING

Använd inte maskinen om någon del på packsedeln redan är monterad på maskinen när du plockar upp den ur förpackningen. Delarna på denna lista monteras inte av fabriken och kräver användarmontering. Om du använder en produkt som kan ha förmonterats felaktigt kan det resultera i allvarliga personskador.

■ Undersök produkten noggrant och se till att inga skador har uppstätt under frakten.
Kasta inte bort förpackningsmaterialet förrän du har kontrollerat och provat produkten.

WARNING

Använd inte denna produkt om några delar är skadade eller saknas innan delarna är utbytta. Användning av den här produkten med skadade eller saknade delar kan resultera i allvarlig personskada.

WARNING

Tillbehör till den som inte är rekommenderade för denna av produkten och kan resultera i farliga situationer som kan leda till allvarliga personskador.

Svenska(Översättning från originalinstruktioner)

WARNING

Koppla alltid ur tändstiftets matarkabel då du monterar delar. Underlåtenhet att följa denna föreskrift kan leda till oavsiktlig igångsättning som kan förorsaka allvarliga kroppsskador.

MONTERA GRÄSDEFLEKTORN Se Fi Gur 2.

WARNING

Undvik kontakt med bladet. Om kontakt med bladet inte undviks kan det leda till allvarlig personskada.

Tillåt dig inte att bli oförsiktigt när du känner dig hemma med maskinen. Kom ihåg att ett ögonblick av oförsiktighet räcker för att orsaka allvarlig skada.

WARNING

Bär alltid skyddsglasögon eller skyddsglas med breda sidoglas när du använder elektriska verktyg. Att inte göra det kan resultera i att objekt kastas in i ögonen vilket kan resultera allvarlig skada.

WARNING

Använd inga extradelar eller tillbehör som inte rekommenderas av tillverkaren av denna produkt. Användning av extradelar och tillbehör som inte rekommenderas kan leda till allvarlig personskada.

FÄSTA DET FRÄMRE HANDTAGET Se Fi Gur 3.

■ Skruva loss det mittre vredet 'A', ta bort fjädersprinten 'B' och det nedre stödet 'C'. Se till att du inte förlorar fjädern som sitter i stödet.
■ Placera styret i det nedre stödet.
■ Fäst fjädersprinten 'B' till det nedre stödet 'C' och placera hela blocket i sätet på transmissionsstången.
■ Rikta styret till mest bekväma arbetsposition och blockera med hjälp av knoppen 'A'.

ANVÄNDNING

Håll alltid motorsågen med höger hand på bakre handtaget och vänster hand på det främre. Håll ett fast tag med båda händerna under användning. Huvudet ska hållas i bekvämt läge med det bakre handtaget ungefär i höfthöjd. Huvudet ska alltid köras på max hastighet. Om skräp fastnar och lindar sig kring tillbehöret ska du SLÄPPA GASREGLAGET och ta bort skräpet.

Bär selen under användning.

INSTALLERA BATTERIET Se Fi Gur 4.

Placera batteriet i trimmern. Linjera upphöjningen på batteriet med spåren i trimmerns batterifack.
Se till att spärren under batteriet "snäpper" på plats och att batteriet sitter säkert fast i trimmern innan du börjar använda den.

TA BORT BATTERIPACKET Se Fi Gur 4.

■ Släpp avtryckarreglaget och låsavtryckaren för att stoppa häcksaxen.
■ Tryck på strömbrytaren för att stänga av trimmern.
■ Tryck på knappen längst ned på batteriet, och håll den intryckt.
■ Ta bort batteripacket från trimmern.

STARTA/STOPPA TRIMMERN Se Fi Gur 5.

Starta:

■ Släpp upp läsknappen och tryck på reglaget.

Stoppa:

■ Släpp upp den steglösa avtryckaren för att stoppa trimmern.

Svenska(Översättning från originalinstruktioner)

WARNING

Buller. Det går inte att undvika ett visst buller från maskinen. Bullersamt arbetet kräver tillstånd och är begränsat under vissa tider. Ta vilopauser och försök begränsa arbetstiderna till ett minimum. För personligt skydd och skydd för personer i närheten ska lämpliga hörselskydd användas;

Vibration. Använd alltid skydds-och antivibrationshandskar. Alltför mycket vibration kan leda till hand-arm-vibrationssyndrom eller karpaltunnelsyndrom. Om du observerar en lite otäck känsla eller missfärgning av huden på händerna vid användning av maskinen ska du avbryta arbetet. Planera in lämpliga vilopauser. Kontinuerliga och regelbundna användare ska vara extra uppmärksam på skicket på fingrarna.

WARNING

Om du kommer i kontakt med trimmerhuvudet kan det orsaka allvarliga personskador.

TRIMNINGSTIPS Se Fi Gur 6.

■ Luta trimmern mot det området som ska trimmas, detta är det optimala trimningsområdet.
- Trimmern gör sitt jobb bäst om den förflyttas från vänster till höger över området som ska trimmas; den är mindre effektiv om den flyttas från höger till vänster.
Kör inte in hela trimmerhuvudet i det oklippta gräset utan använd trimmerlinans yttersta del för att utföra klippningen.
■ Var försiktig när du trimmar. Om du träffar ett stängsel eller andra metallföremål så slits linan fortare eller går av. Även andra hårda föremål, som sten, tegel, asfalt och trä, gör att linan slits fortare.
■ Undvika att träffa träd eller större buskar. Trimmerlinan kan orsaka skador på växter och föremål, t.ex. trädens bark, träpaneler och fasader av andra material, stängselstolpar och så vidare. Var försiktig när du trimmar.
Fäst metallvredet på gummihålet på bakre handtaget när du använder den och ta bort metallvredet när du inte använder maskinen.

MATA FRAM TRÅD Se Fi Gur 7.

Allteftersom trådtrimmern används slits skärtråden och blir kortare och kortare. Denna trimmer har tryckmatning av tråden vilket drar ut mer tråd när huvudet trycks mot marken under rotation. Avskäraren kapar tråden i lagom längd för exakt trimning.

JUSTERBAR KLIPPDIAMETER Se Fi Gur 8.

Trimmern är för närvarande inställd på 14 tums klippdiameter. För att ställa in klippdiametern på 16 tum:

■ Ta bort batteriet från trådtrimmern.
■ Ta bort båda skruvarna från bladet med en stjärnskruvmejsel (medföljer inte).
■ Vrid bladet 180°.
■ Sätt tillbaka skruvarna i bladet.

NOTERA: Ställ in bladet på 14 tum för längre körtid. Ställ in bladet på 16 tum för större klippdiameter.

NOTERA: en mindre trimningsdiameter maximerar körtiden och trimningshastigheten och en stor trimningsdiameter gör det möjligt att slutföra trimningen fortare.

AVSKÄRNINGSBLAD FÖR TRÅD Se Fi Gur 8.

Den här trimmern har ett avskärningsblad på gräsdeflektorn för att kapa tråden. För bästa resultat bör tråden matas fram så långt att den kapas av avskärningsbladet. Mata fram mer tråd om du hör att motorn går snabbare än normalt eller om trimningseffekten minskas. Det behåller bästa effektiviteten och håller tråden tillräckligt lång för att den ska kunna matas ut ordentligt.

WARNING

Endast identiska originaldelar får användas vid byte. Användning av andra delar kan innebära fara eller skada apparaten.

WARNING

För att undvika allvarliga skador ska du alltid ta bort batteripacket från verktyget när du ska rengöra eller underhålla produkten.

ALLMÄNT UNDERHÅLL

Före varje användning, kontrollera produkten så att inga delar är skadade eller saknas och att inga lösa föremål exempelvis skruvar, muttrar, bultar, lock etc. förekommer. Dra åt alla fästanordningar och lock och använd inte produkten förrän alla skadade eller saknade delar är utbytta.

Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är känsliga för skador vid användning av olika typer av kommersiella lösningsmedel och kan skadas om du använder sådana. Använd en ren och torr trasa för att ta bort smuts, damm, olja, fett, osv.

Svenska(Översättning från originalinstruktioner)

WARNING

Enbart de delar som står med på listan över delar är tänkta att kunna repareras eller bytas ut av kunden. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

WARNING

För att undvika allvarliga skador ska du alltid ta bort batteripacket från verktyget när du ska rengöra eller underhålla produkten.

BYTE AV SPOLE Se Fi Gur 9.

Använd endast enfibertråd med en diameter på 2mm.

■ Ta ur batteriet.
■ Tryck in flikarna på sidan av spollocket.
■ Lyft upp spolhållaren för att ta bort.
■ Ta bort den gamla spolen.
För att montera den nya spolen, kontrollera att tråden sitter fast i hålet. Änden på tråden måste nå ungefär 15 cm ut från hålet.
Sätt i den nya spolen så att tråden och hålet riktas in mot öljetten på trådhuvudet. Trä tråden genom öljetten.
Dra tråden som sticker ut från trådhuvudet så att tråden lossnar från hålet i spolen.
Sätt tillbaka spolhållaren genom att trycka in flikarna i hålen och tryck ned tills spolhållaren klickar fast.

BYTA TRÅD Se Fi Gur 10.

■ Ta ur batteriet.
■ Ta bort spolen från trådhuvudet.

NOTERA: Ta bort all gammal tråd på spolen.

■ Kapa av en trådbit som är ungefär 3 meter lång.
Vik träden på mitten och haka på öglan i spåret i spolens centrumdel. Se till att träden "snäpper" på plats i spåret.
■ Linda träden medurs jämnt och fast. När du är klar stoppar du i träden i spåret så den inte rullar ut.
■ Linda inte träden över spolens kant.

MONTERA TRIMMERN Se Fi Gur 11.

Varning: Var försiktig med vassa kanter, använd handskar.

■ Ta bort batteriet.
■ Kontrollera att delen "F" är installerad på trimmerns skaft.
■ För in en lämplig skruvmejsel genom de två hålen.
Placera skärbladet "G" ovanpå avståndsbrickan "F" och se till att det är centrerat.
■ Placera brickan "H" på skärbladet "G".
■ Sätt på skyddet "I" på brickan "H".
■ Ta en 19 mm (3/4 tum) nyckel och dra åt låsmuttern "J" motsols till 44-58 Nm (32-42 ft/lbs) vridmotstånd.

■ Snurra skärbladet "B" för att kontrollera att skärbladet sitter säkert fast.

FÖRVARA TRIMMERN

■ Ta bort batteripacket från trimmern innan förvaring.
■ Förvara på en välventilerad plats där den är oåtkomlig för barn.
■ Håll den borta från frätande ämnen som trädgårskemikalier eller vägsalt.
■ Förvara och ladda om batteriet på en sval plats. Temperaturer som är lägre eller högre än normal rumstemperatur förkortar batteriets livslängd.
■ Förvara batteripacket där temperaturen är under 27°C och där det inte är fuktigt.
- Alla batterier förlorar sin laddningskapacitet med tiden. Ju högre temperaturen är, desto snabbare förlorar batteriet sin laddningskapacitet. Om du inte använder häckklipparen under längre perioder bör du ladda om batteriet varje månad eller varannan månad. Detta förlänger batteriets livslängd.
Säkra trimmern vid transport för att förhindra skador på egendom eller personskador. Rengör och underhåll före förvaring, använd skydd för skärtillbehör med metallblad. Använd skydd för metallblad vid transport och förvaring.

MILJÖSKYDD

Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever. Undvik att störa grannskapet.
Följ lokala bestämmelser noggrant för bortskaffande av olja, bensin, batterier, filter, trasiga delar och andra enheter som kan förstöra miljön. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insamlingscentraler som återvinner materialen.
■ Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar efter klippningen.
När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Svenska(Översättning från originalinstruktioner)

FELSÖKNINGSGUIDE

PROBLEM MÖJLIG ORSAK LÖSNING
Tråden matas inte ut när jag använder huvudet med den automatiska trådmatningen.	Linan har fastnat i sig själv. Smörj med	silikonspray.
	Inte tillräckligt med lina på spolen.	Sätt dit mer lina. Referera till den lämpliga linbytessektion i denna manual.
	Linan är sliten för kort.	Dra i tråden samtidigt som du trycker ned knappen.
	Linan är intrasslad i spolen.	Ta bort linan från spolen och sätt tillbaka. Referera till lämplig linbytessektion i denna manual.
Gräs fastnar runt skaftkåpan och trådhuvudet.	Trimning av högt gräs vid marknivå.	Klipp högt gräs från toppen och nedåt för att förhindra att det trasslar in sig.
Enheten startar inte.	Batteriet är inte fastsatt.	För att sätta fast batteriet ordentligt måste flikarna på varje sida klicka fast ordentligt.
	Batteriet är urladdat.	Ladda batteripacket enligt instruktionerna som medföljer din modell.

Max rotationafrekvens för spindeln

Bullervärde

Vänd på trädtrimmern för att komma åt trimmerhuvudet.

■ Ta bort de förinstallerade skruvarna (a) med en stjärnskruvmejsel från trimmerhuvudet.

Placera skyddet (b) på trimmerhuvudet och för på skyddet på huvudet genom att följa spåret i huvudet.

■ Linjera skruvhålen på skyddet med skruvhålen i trimmerhuvudet.

■ Sätt i skruvarna i trimmerhuvudet så att skyddet fästs på plats.

Placera skyddslocket (c) på skyddet och för på det på skyddet.

■ Linjera skruvhålen på skyddslocket med skruvhålen på skyddet.

■ Sätt i skruvarna i skyddet och fäst skyddslocket på plats.

ADVARSEL

Benytt selen när produktet brukes.

INSTALLASJON AV BATTERIPAKKEN Se Figur 4.

■ Plasser batteripakken i klipperen. Tilpass de hevede ribbene i batteripakken til sporene i klipperens batteriport.

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter.

Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.
2. Regelbundet underhåll och justering.
3. Skada som uppkommit på grund av felaktig hantering/vanvärd/missbruk eller försummelse.
4. Överhettning på grund av uteblivet underhåll.
5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.
6. Skada orsakad av rengöring med vatten.
7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.
8. Maskiner som har monterats eller justerats felaktigt.
9. Skada på grund av felaktig användning av maskinen.
10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
15. Remmar
16. Filter

17. Chuckar och verktygshållare

18. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

19. Begagnade varor omfattas inte av denna garanti.

20. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis.

Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Имя: Peter Söderström

Адрес: Hjortronvägen 3, 555 93 Jönköping, Sweden

Namn och adress för den som har behörighet att sammanställa tekniskt dokument:

Namn: Peter Söderström

Adress: Hjortronvägen 3, 555 93 Jönköping Sweden

Härmed intygas att produkten

Kategori ....40V batteridriven grästrimmer och röjsåg, 2-i-1

Modell....2103907

Serienummer......Se produktens klassificeringsetikett

Tillverkningsår......Se produktens klassificeringsetikett

■ överensstämmer med relevanta villkor i maskindirektiv 2006/42/EC; EMC-direktiv :2014/30/EU; Annex III of 2000/14/EC amended by 2005/88/EC

Dessutom intygar vi att

följande (delar/paragrafer i) följande europeiska harmoniserade standarder har använts

EN 60335-1, EN 50636-2-91, EN 62233; EN 55014-1; EN 55014-2, EN ISO 3744; ISO 11094; EN ISO 11806-1

Gräsklippare

Uppmätt Ijudeffekt 93.3 dB(A)

Garanterad ljudeffekt 96 dB(A)

Batteridriven röjsåg

Uppmätt Ijudeffekt 97.3 dB(A)

Garanterad ljudeffekt 101 dB(A)

Bedömningsmetod för överensstämmelse, Annex VI Directive 2000/14/EC

Plats, datum: Changzhou, 04/20/2016 Underskrift: Ted Qu Haichao

Kvalitetsansvarig

Ted Qu

NO EU-EKLÆRING OM PRODUKTOVERENSSTEMMELSE

Produsent: Changzhou Co., Ltd.

Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu

213000 Folkerepublikken Kina

Målt lydeffektnivå 93.3 dB(A)

Garantert lydeffektnivå 96 dB(A)

Målt lydeffektnivå

Målt lydeffektnivå 97.3 dB(A)

Garantert lydeffektnivå 101 dB(A)

Samsvarsvurdering til Tillegg VI/Direktiv 2000/14/EC

Sted, dato: Changzhou, 04/20/2016 Signatur: Ted Qu Haichao

Kvalitetsdirektør

Ted Qu

DA EF-OVERENSSTEMMELSESERKLÆRING

Fabrikant: Changzhou Globe Co., Ltd.

Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.Kina

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Cím: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adres: Hjortronvägen 3, 555 93 Jönköping Sweden

Värds: Peter Söderström

Adrese: Hjortronvägen 3, 555 93 Jönköping Sweden

Ar šo mês paziņojam, ka prece

Kategorija......40V ar akumulatoru darbin ms z les p aušanas trimmeris un zaru griez js divi vienā

Modelis....2103907
