MANUAL DE UTILIZARE GD40BCB GREENWORKS

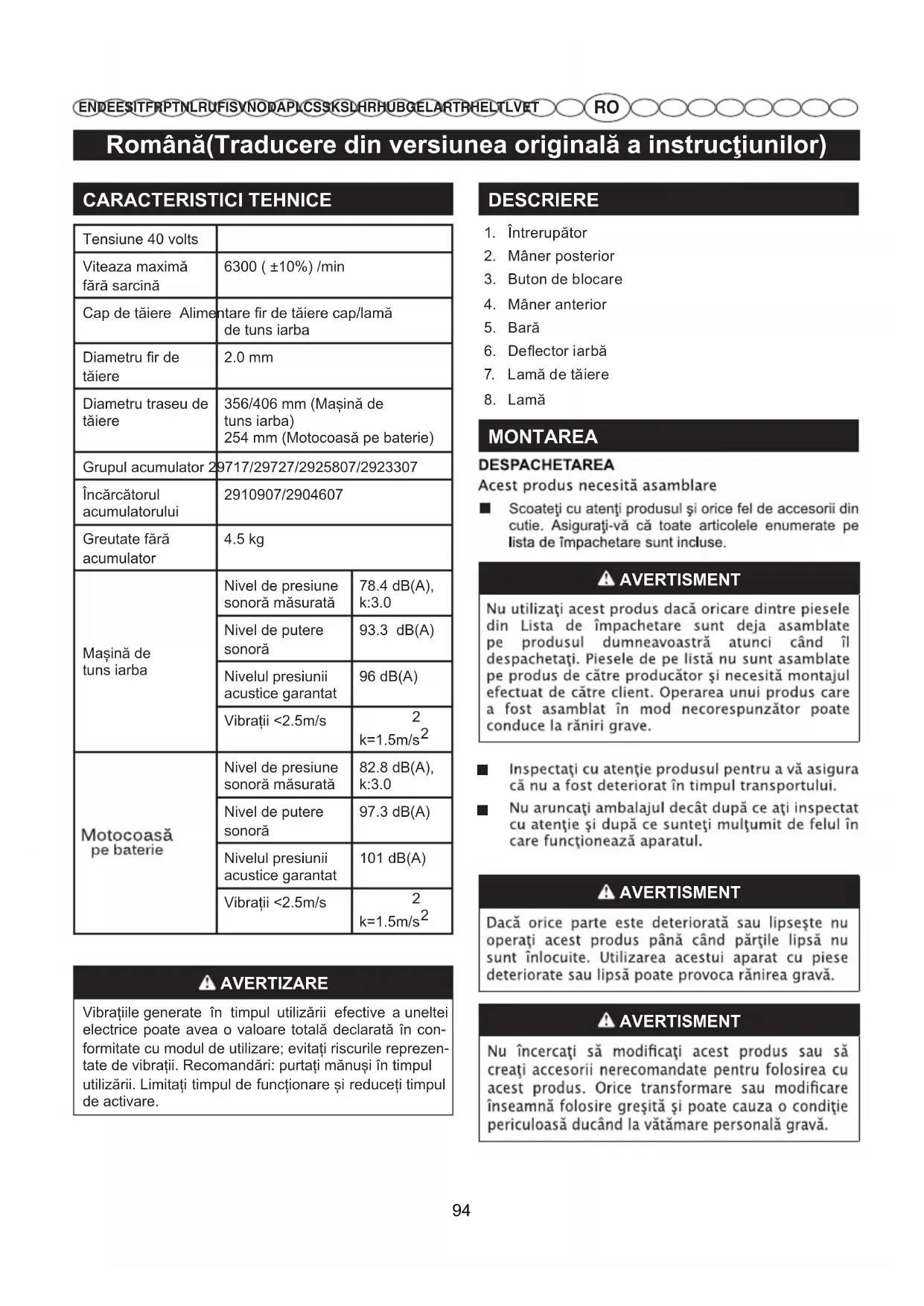

Română(Traducere din versiunea originală a instrucțiunilor)

CARACTERISTICI TEHNICE

Tensiune 40 volts
Viteaza maximă fără sarcină	6300 (±10%) /min
Cap de tăiere Alimentare fir de tăiere cap/lamă de tuns iarba
Diametru fir de tăiere	2.0 mm
Diametru traseu de tăiere	356/406 mm (Mașină de tuns iarba)254 mm (Motocoasă pe baterie)
Grupul accumulator 29717/29727/2925807/2923307
Încărcătorul acumulatorului	2910907/2904607
Greutate fără acumulator	4.5 kg
Mașină de tuns iarba	Nivel de presiune sonoră măsurată	78.4 dB(A), k:3.0
	Nivel de putere sonoră	93.3 dB(A)
	Nivelul presiunii acustice garantat	96 dB(A)
	Vibrații <2.5m/s	2 k=1.5m/s^2
Motocoasă pe baterie	Nivel de presiune sonoră măsurată	82.8 dB(A), k:3.0
	Nivel de putere sonoră	97.3 dB(A)
	Nivelul presiunii acustice garantat	101 dB(A)
	Vibrații <2.5m/s	2 k=1.5m/s^2

AVERTIZARE

Vibrațiile generate în timpul utilizării effective a uneltei electrice poate avea o valoare totală declarată în conformitate cu modul de utilizare; evitați riscurile reprezentate de vibrații. Recomandări: purtați mănuși în timpul utilizării. Limitați timpul de funcționare și reduceți timpul de activare.

DESCRIERE

1. Întrerupător
2. Mâner posterior
3. Buton de blocare
4. Mâner anterior
5. Bară
6. Deflector iarbă
7. Lamă de tăiere
8. Lamă

MONTAREA

DESPACHETAREA

Acest produs necesită asamblare

■ Scoateți cu atenți produsul și orice fel de accesorii din cutie. Asigurați-vă că toate articolele enumerate pe lista de împachetare sunt incluse.

AVERTISMENT

Nu utilizati acest produs dacă oricare dintre piesele din Lista de împachetare sunt deja asamblate pe produsul dumneavoastră atunci când îl despachetați. Piesele de pe listă nu sunt asamblate pe produs de către producător și necesită montajul efectuat de către client. Operarea unui produs care a fost asamblat în mod necorespunzător poate conduce la răniri grave.

■ Inspectați cu atenție produsul pentru a vă asigura că nu a fost deteriorat în timpul transportului.
Nu aruncați ambalajul decât după ce ați inspectat cu atenție și după ce sunteți mulțumit de felul în care funcționează aparatul.

AVERTISMENT

Dacă orice parte este deteriorată sau lipsește nu operați acest produs până când părțile lipsă nu sunt înlocuite. Utilizarea acestui aparat cu piese deteriorate sau lipsă poate provoca rănirea gravă.

AVERTISMENT

Nu încercați să modificați acest produs sau să creați accesorii nerecomandate pentru folosirea cu acest produs. Orice transformare sau modificare înseamnă folosire greșită și poate cauza o condiție periculoasă ducând la vătămare personală gravă.

Română(Traducere din versiunea originală a instrucțiunilor)

AVERTISMENT

Deconectați, întotdeauna, cablul de alimentare al bujiei când montați piese. Nerespectarea acestei reguli poate provoca o pornire involuntară care poate produce răniri grave.

MONTAREA DEFLECTORULUI DE IARBĂ Vezi Figura 2.

AVERTISMENT

Evitați contactul cu lama. Nerespectarea acestei norme poate provoca vătămări fizice grave.

■ Întoarceți maçina de tuns gazonul și gardul viu pentru a accesa capul de tundere.
■ Folosind o şurubelniţă în cruce, deşurubați şuruburile preinstalate (a) de pe capul de tundere.
■ Aşezati apăratoarea (b) pe capul de tundere și glisati-o în capul de tundere urmând șina de pe capul de tundere.
■ Aliniați găurile şuruburilor de pe apărătoare cu găurile şuruburilor de pe capul de tundere.
■ Introduceți şuruburile în capul de tundere fixând apărătoarea la locul ei.
■ Aşezati capacul apărătorii (c) pe apărătoare și glisați capacul apărătorii pe apărătoare.
■ Aliniati găurile șuruburilor de pe capacul apărătorii cu găurile șuruburilor de pe apărătoare.
■ Introduceți şuruburile în apărătoare, fixând capacul apărătorii la locul lui.

AVERTISMENT

Acordati întotdeauna atenție, chiar și după ce v-ati familiarizat cu modul de funcționare a aparatului. Nu uitați că este suficient un moment de neatenție pentru a suferi accidente grave.

AVERTISMENT

Protejați întotdeauna ochii. Nerespectarea acestei reguli poate provoca vătămări fizice grave datorate aruncării obiectelor în ochi.

AVERTISMENT

Nu utilizati componente sau accesorii nerecomandate de producător. Utilizarea componentelor sau a accesoriiilor nerecomandate poate provoca vătămări personale grave.

MONTAREA MÂNERULUI ANTERIOR Vezi Figura 3.

■ Destrângeti butonul central 'A', îndepărtați piesa de blocare 'B' și suportul inferior 'C' având grijă să nu pierdeți arcul din suport.
■ Pozitionați ghidonul în suportul inferior.
- Cuplați piesa de blocare 'B' la suportul inferior 'C' și poziționați întregul sistem în locașul său de pe bara de transmisie.
■ Orientați ghidonul astfel încât să obțineți o poziție de lucru mai confortabilă și blocați-l cu piesa 'A'.

OPERAREA

Prindeți mânerul posterior al mașinii cu mâna dreaptă și mânerul anterior cu mâna stângă. Tineți bine mașina cu mâinile atunci când este în funcțiune. Tineți mașina de tuns într-o poziție comodă, cu mânerul posterior la înălțimea șoldurilor. Capul motorizat trebuie să funcționeze întotdeauna la capacitate maximă. În cazul în care în jurul tijei prelungitoare se înfășoară reziduuri, ELIBERAȚI ÎNTRERUPĂTORUL CU DECLANȘATOR și înlăturați reziduurile.

Folosiți hamul în timpul operării.

MONTAREA GRUPULUI ACUMULATORULUI

Vezi Figura 4.

■ Poziționați grupul accumulatorului în mașina de tuns gard viu. Aliniati aripioara în relief aflată pe grupul accumulator cu fantele spre interiorul compartimentului accumulator al mașinii de tuns gard viu.
Înainte de a începe utilizarea aparatului, asigurațivă că lamela de blocare aflată în partea inferioară a accumulatorului se încastrează corect și că accumulatorul este fixat bine în mașina de tuns gard viu.

PENTRU ÎNDEPĂRTAREA PACHETULUI DE BATERII

Vezi Figura 4.

• Eliberați înrerupătorul tip trăgaci și blocați trăgaciul pentru a opri aparatul de tuns iarba.
  ■ Apăsați butonul de alimentare pentru a opri aparatul de tuns iarba.
  Apăsați și țineți apăsat butonul pentru elementul de blocare a accumulatorului de pe partea inferioară a accumulatorului.
  ■ Scoateți acumulatorul din motocoasă.

PORNIREA/OPRIREA MAŞINII DE TUNS GARD VIU

Vezi Figura 5.

Pentru a porni:

■ Apăsați butonul de blocare și deblocare și apăsați comutatorul trăgaci.

Română(Traducere din versiunea originală a instrucțiunilor)

Pentru a opri:

■ Pentru a opri motocoasa, eliberați pur și simplu declanșatorul de control a vitezei variabile.

AVERTISMENT

Nivel de zgomot. Este inevitabil faptul că în timpul funcționării, mașina emite zgomot. Lucrul pe anumite trasee poate fi supus obținerii unor permise și poate fi restricționat în anumite intervale de timp. Pe lângă intervalele de pauză, poate fi necesară reducerea numărului de ore de lucru. Pentru a asigura protecția personală și cea a persoanelor din apropiere, utilizați dispozitive de protecție a auzului;

Vibrații: utilizați mănuși de siguranță împotriva vibrațiilor. Un nivel excesiv de vibrații poate cauza albirea degetelor sau sindromul de tunel carpian. Dacă observați tendința de albire a pielii mâinilor în timpul utilizării mașinii, întrerupeți imediat activitatea. Luați pauza de lucru. Persoanele care utilizează cu regularitate mașina trebuie să controleze frecvent condițiile degetelor mâinilor.

AVERTISMENT

Contactul cu capul de tăiere al mașinii poate provoca vătămări personale grave.

RECOMANDĂRI PRIVIND TĂIEREA Vezi Figura 6.

■ Tineți mașina încinată spre zona de tăiere; aceasta este poziția optimă de tăiere.
■ Mașina va tăia mai bine dacă este deplasată de la stânga spre dreapta în zona de lucru; tăierea va fi mai puțin eficientă dacă deplasarea se face de la dreapta spre stânga.
- Utilizați vârful firului pentru efectuarea operațiunilor de tăiere; nu forțați capul cu fir în iarbă.
- Contactul cu garduri din sărmă ghimpată sau alte tipuri de garduri duce la uzura rapidă a firului și duce la ruperea acestuia. Contactul cu pietre, cărămidă, trotuare și lemn duce la uzura rapidă a firului de tăiere.
■ Evitați contactul cu arbori și arbuști. Scoarța copacilor, protectiile din lemn, panourile și stâlpii gardurilor pot fi deteriorate de firul mașinii.
■ Montați butonul rotativ metallic în gaura din cauciuc a mânerului posterior în timpul funcționării, deblocați și înlăturați butonul rotativ din metal atunci când mașina nu este în funcțiune.

ALIMENTAREA AUTOMATĂ A FIRULUI Vezi Figura 7.

În timpul operării aparatului de tuns iarba, firul de tăiere se uzează și devine mai scurt. Aparatul este echipat cu sistem de avansare a firului prin lovire, care avansează fir suplimentar când capul este lovit uşor de sol în timp ce se rotește. Discul de tăiere va tăia firul pentru a menține o serie de tăiere precisă.

DIAMETRU DE TĂIERE REGLABIL Vezi Figura 8.

Aparatul de tuns iarba este setat inițial la o serie de tăiere de 14 inci. Pentru a regla seria de tăiere la 16 inci:

■ Îndepărtați bateria din aparatul de tuns cu fir.
Îndepărtați ambele şuruburi de pe lama de tăiere cu o şurubelniță cu cap în cruce (neinclusă).
■ Rotiți lama de tăiere la 180°.
■ Înşurubați la loc ambele şuruburi pe lama de tăiere.

Notă: Reglați lama de tăiere la 14 inci pentru o durată de funcționare mai mare. Reglați lama de tăiere la 16 inci pentru o zonă de tăiere mai mare.

Notă: O direcție mai mică de tăiere a diametrului va maximiza durata de funcționare și viteza de tăiere, în timp ce o direcția mai mare de tăiere va ajuta la la finalizarea sarcinii de tăiere mai repede.

LAMĂ DE TĂIERE A FIRULUI Vezi Figura 8.

Unealta este dotată cu o lamă de tăiere a firului aflată pe deflectorul pentru iarbă. Pentru a obține o tăiere optimă, desfășurați firul până când lama îl taie la lungimea corectă. Desfășurați firul de tăiere de fiecare dată când motorul se rotește mai mult decât în mod normal sau când se observă reducerea eficienței tăierii. Acest lucru ajută la menținerea unui nivel optim de eficiență și asigură lungimea corectă a firului de tăiere pentru a putea lucra corect.

AVERTISMENT

În caz de înlocuire, utilizati exclusiv piese de schimb originale. Utilizarea altor componente poate fi un pericol sau pot deteriora aparatul.

AVERTISMENT

În scopul evitării vătămărilor grave, scoateți acumulatorul din aparat atunci când îl curățați sau efectuați o intervenție de întreținere.

ÎNTRETINERE GENERALĂ

Înainte de utilizare controlați unitatea pentru a identifica daune, lipsa unor piese sau slăbirea acestora, precum şuruburi, piulițe, buloane, dispozitive de închidere, etc. Strângeți bine toate dispozitivele de fixare și de închidere și nu puneți produsul în funcțiune până când toate piesele lipsă sau deteriorate nu au fost înlocuite.

Nu utilizati solventi pentru a curata pările din plastic. Majoritatea materialelor plastice pot fi deteriorate de

Română(Traducere din versiunea originală a instrucțiunilor)

utilizarea solventilor din comerț. Folosiți o lavetă curată pentru a înlătura murdăria, praful, uleiul, vaselina etc.

AVERTISMENT

Elementele din plastic nu trebuie să intre în contact cu lichidul de frână, benzină, produse pe bază de petrol, uleiuri penetrante etc. Substanțele chimice pot deteriora, slăbi sau distruge plasticul, iar acest lucru poate provoca vătămări personale grave. Numai componentele enumerate în lista cu piese de schimb pot fi reparate sau înlocuite de către client. Toate celelalte componente trebuie înlocuite de un Centru de servicii autorizat.

Doar piesele trecute pe lista de piese pot fi reparate sau înlocuite de câtre client. Toate celelalte piese trebuie înlocuite la un Centru de service autorizat.

AVERTISMENT

În scopul evitării vătămărilor grave, scoateți accumulatorul din aparat atunci când îl curățați sau efectuați o interventie de întreținere.

ÎNLOCUIREA BOBINEI Vezi Figura 9.

Utilizați exclusiv un fir de tăiere cu un singur filament cu diametrul de 2 mm.

■ Înlăturati grupul accumulatorului.
■ Apăsați spre interior aripioarele aflate în părțile laterale ale capacului bobinei.
■ Trageti în sus capacul bobinei pentru a-l înlătura.
■ Înlăturați bobina veche.
■ Pentru a monta bobina nouă, asigurați-vă ca firul să fie prins în fanta aflată pe bobina nouă. Asigurațivă ca extremitatea firului de tăiere să se extindă pe aproximativ 15 cm dincolo de fantă.
■ Montați noua bobină astfel încât firul de tăiere și fanta să fie aliniate cu ochiul aflat pe capul de tăiere. Treceți firul prin ochi.
■ Trageți firul care iese din capul de tăiere, astfel încât firul să treacă prin fanta bobinei.
■ Puneti la loc capacul bobinei: apăsați lamelele în orificii și apăsați până când capacul bobinei este fixat în locașul său.

ÎNLOCUIREA FIRULUI Vezi Figura 10.

■ Scoateți bateria.
■ Îndepărtati rezervorul din capul cu fir.

NOTĂ: Îndepărtați orice fir vechi rămas în rezervor.

■ Tăiați o bucată de fir de aproximativ 9 ft. lungime.

Îndoiti firul la punctul de mijloc și prindeți bucla în orificiul din centrul marginii bobinei cu fir. Asigurațivă că firul se porivește în poziția sa din orificiu.
■ Înfășurați firul în mod egal și ferm în direcția acelor de ceas. Odată ce ați finalizat, puneți firul în orificiu astfel încât să nu se desfășoare.
■ Nu înfășurați firul dincolo de marginea bobinei cu fir.

MONTAREA MAŞINII DE TUNS IARBA Vezi Figura 10.

Atenție: Atenție la marginile tăioase, purtați întotdeauna mănuși.

■ Înlăturați grupul accumulatorului.
■ Asigurați-vă ca componenta ‘F’ să fie montată pe arborele mașinii de tuns.
■ Introduceți o şurubelniță corespunzătoare prin cele două găuri.
- Pozitionați lama ‘G’ mașinii de tuns iarba în partea superioară a distanțierului ‘F’ și asigurați-vă să fie centrată.
■ Poziționați șaiba 'H' în partea superioară a lamei 'G' a mașinii de tuns iarba.
■ Pozitionati capacul 'I' pe şaiba 'H'
Cu ajutorul unei chei de 19mm sau de 3/4" strângeți contrapiulița 'J' în sens invers acelor de ceasornic cu un cuplu de 44-58" Nm sau 32-42 picioare/livre.
■ Rotiți lama mașinii de tuns iarba 'B' pentru a fi siguri că aceasta este corect fixată.

DEPOZITAREA MAŞINII DE TUNS GARD VIU

■ Înlăturați grupul accumulatorului de pe mașina de tuns înainte de depozitare.
■ Nu lăsați unitatea la îndemâna copiilor.
- Nu depozitați în apropierea agenților corozivi, precum produsele chimice de grădinărit sau sărurile pentru topirea zăpezii.
■ Depozitați și reîncărcați acumulatorul într-un loc răcoros. Temperaturile mai mici sau mai mari decât temperatura normală a mediului reduc durata de viață a acumulatorului.
■ Depozitați grupul accumulatorului în locuri cu temperatura mai mică de 27°C, și fără umiditate.
■ Toate acumulatoarele se descarcă de-a lungul timpului. Cu cât temperatura este mai înaltă, cu atât acumulatorul se descarcă mai repede. În caz de inactivitate îndelungată a aparatului, încărcați acumulatorul în fiecare lună sau la fiecare două luni. Această operație prelungește durata de viață a acumulatorului.
■ Asigurați mașina de tuns în timpul transportului pentru a preveni daune și leziuni. Efectuați procedurile de curățare și întreținere înainte de depozitare, aplicați

Română(Traducere din versiunea originală a instrucțiunilor)

protecții adecvate pe accesorilor de tăiere prevăzute cu lame din metal. Utilizați o protecție adecvată pentru lamele din metal în timpul transportului și depozitării.

OCROTIREA MEDIULUI ÎNCONJURĂTOR

• Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneficiul unei coabitări civilizate și a mediului în care trăim. Evitați să deranjați persoanele din vecinătate.
  ■ Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei,

filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

■ Urmați cu strictețe normele locale în vigoare pentru eliminarea deșeurilor rezultate în urma tăierii.
- Când mașina nu mai este utilizabilă, nu o abandonați în mediul înconjurător, ci contactați un centru de colectare, conform normativelor în vigoare la nivel local.

GHID DE IDENTIFICARE A INCONVENIENTELOR

INCONVENIENT	CAUZE POSIBILE	SOLUȚIE
Firul nu înaintează când se utilizează capul de desfășurare automată.	Firul este lipit.	Lubrifiati cu spray cu silicon.
	Nu există suficient fir pe bobină.	Consultați capitolul “Înlocuirea firului de tăiere” din acest manua.
	Firul este uzat sau este prea scurt.	Trageți firul în timp ce apăsați butonul de eliberare.
	Firul este încurcat pe bobină.	Înlăturați firul de pe bobină și înfășurați-l la loc. Consultați capitolul “Înlocuirea firului de tăiere” din acest manua.
larba se acumulează în jurul arborelui și a capului port fir.	Tăiați iarbă înaltă prea aproape de sol.	Tăiați iarba înaltă de sus în jos pentru a preveni acumularea acesteia.
Unitatea nu pornește.	Accumulatorul nu este fixat.	Pentru a fixa grupul acumulatoarelor, faceți în așa fel încât dispozitivul de blocare din partea inferioară a grupului acumulatoare să se fixeze corect în locaș.
	Accumulatorul nu este încărcat.	Încărcați grupul accumulator urmând instrucțiunile specifice ale mașinii.

Frecventa maximă de rotație ciclică a axului

Valoare zgomot

Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj

PERIOADA DE GARANIE

Toate aparatele noi Greenworks Tools sunt furnizate cu o garanție a pieselor și de lucru de 2 ani de la data achiziționării. O garanție de 30 de zile este disponibilă pentru aparatele folosite în mod profesional întrucât aparatele Greenworks Tools sunt proiectate în principal a fi folosite de consumatori pentru lucrări de bricolaj. Această garanție nu este transferabilă.

LIMITARI

Această garanție se aplică doar la piesele/componentele defecte și nu acoperă reparațiile datorate:

1. Uzurii și folosirii normale.

2. Reglării sau ajustării de rutină.

3. Deteriorării cauzate de manipularea incorectă/abuzul/intrebuintarea greșită sau neglijenței.

4. Supraîncălzirii datorate lipsei de întreținere.

5. Deteriorării datorate slăbirii/desprinderii prin lipsa întreținerii a garniturilor/șuruburilor.

6. Deteriorării cauzate de curățarea cu apă.

7. Aparatelor servisate sau reparate la centre service neautorizate de Greenworks Tools.

8. Aparatelor incorrect asamblate sau reglate.

9. Deteriorării cauzate de folosirea necorespunzătoare a aparatului.

10. Deteriorării cauzate de pregătirea necorespunzătoare pentru iarnă (aparate de spălat cu presiune)

11. Articolelor considerate ca fiind piese consumabile și care în mod normal nu sunt acoperite de garanție, incluzând dar nelimitându-se la:

- Acumulatori

- Cabluri electrice

• Lame și ansamblu de lame

- Curele

- Filtre

• Mandrine și suporturi unelte

1. Anumite produse pot conține componente precum motoare, tran smisii de la alți producători, aceste articole vor fi subiect a politicii de garanție a acelor producători, cu excepția cazului când Greenworks Tools Europe GmbH este de acord să subscrie orice pretenții în afara perioadei de garanție a producătorului menționat.

2. Bunurile la mâna a doua nu sunt acoperite de această politică de garanție.

3. Fixarea pieselelor de schimb, înlocuirea sau extra componentelor ce nu sunt furnizate sau aprobate de Greenworks Tools Europe GmbH.

Garanie

Pentru a revendica garanția asupra oricărui produs sub această politică este necesară o dovadă originală de achiziționare. Extrasul cardului de credit nu se califică a fi o dovadă suficientă de achiziționare. În cazul primei revendicări a garanției consumatorul trebuie să returneze produsul la locul original de achiziționare cu dovada de achiziție. Aparatul va fi trimis la centrul nostru service și va avea loc o inspecție a lui. Dacă aparatul se dovedește a fi defect va fi reparat și trimis la adresa consumatorului fără nicio taxă. Aparatele care în comerț costă mai puțin de 100 € incluzând taxele de vânzare, în general vor fi înlocuite.

Dacă service-ul central găsește că aparatul nu este defect din cauza lui, atunci consumatorul va fi anunțat că va trebui să plătească costul reparației.

Această politică de garanție se supune schimbării periodic pentru a se potrivi cu nevoile noilor produse. O copie a politicii de garanție cea mai recentă va fi disponibilă la www.greenworkstools.eu.

213000, Republica Populară Chineză

Numele și adresa persoanei autorizate să completeze fișa tehnică:

Nume: Peter Söderström

Prin prezenta declarăm că produsul

Categorie: Aparat de tuns gazonul si de tuns gardul viu 2 în 1 la 40V

Model....2103907

Număr de serie......A se vedea eticheta de clasificare produs

An de fabricatie.... A se vedea eticheta de clasificare produs

■ este în conformitate cu prevederile relevante la Directivei privind Echipamentele 2006/42/EC; Directiva EMC: 2014/30/EU; Annex III of 2000/14/EC amended by 2005/88/EC

În plus, declarăm că

Următoarele (părți/clauze) standarde europene armonizate au fost folosite

EN 60335-1, EN 50636-2-91, EN 62233; EN 55014-1; EN 55014-2, EN

ISO 3744; ISO 11094; EN ISO 11806-1

Maşină de tuns iarba

Nivelul măsurat al puterii acustice 93.3 dB(A)

Nivel garantat al puterii acustice 96 dB(A)

Motocoasă pe baterie

Nivelul măsurat al puterii acustice 97.3 dB(A)

Nivel garantat al puterii acustice 101 dB(A)

Semnătură: Ted Qu Haichao

Director calitate

Ted Qu

EK MEGFELELÖSÉGI NYILATKOZAT
