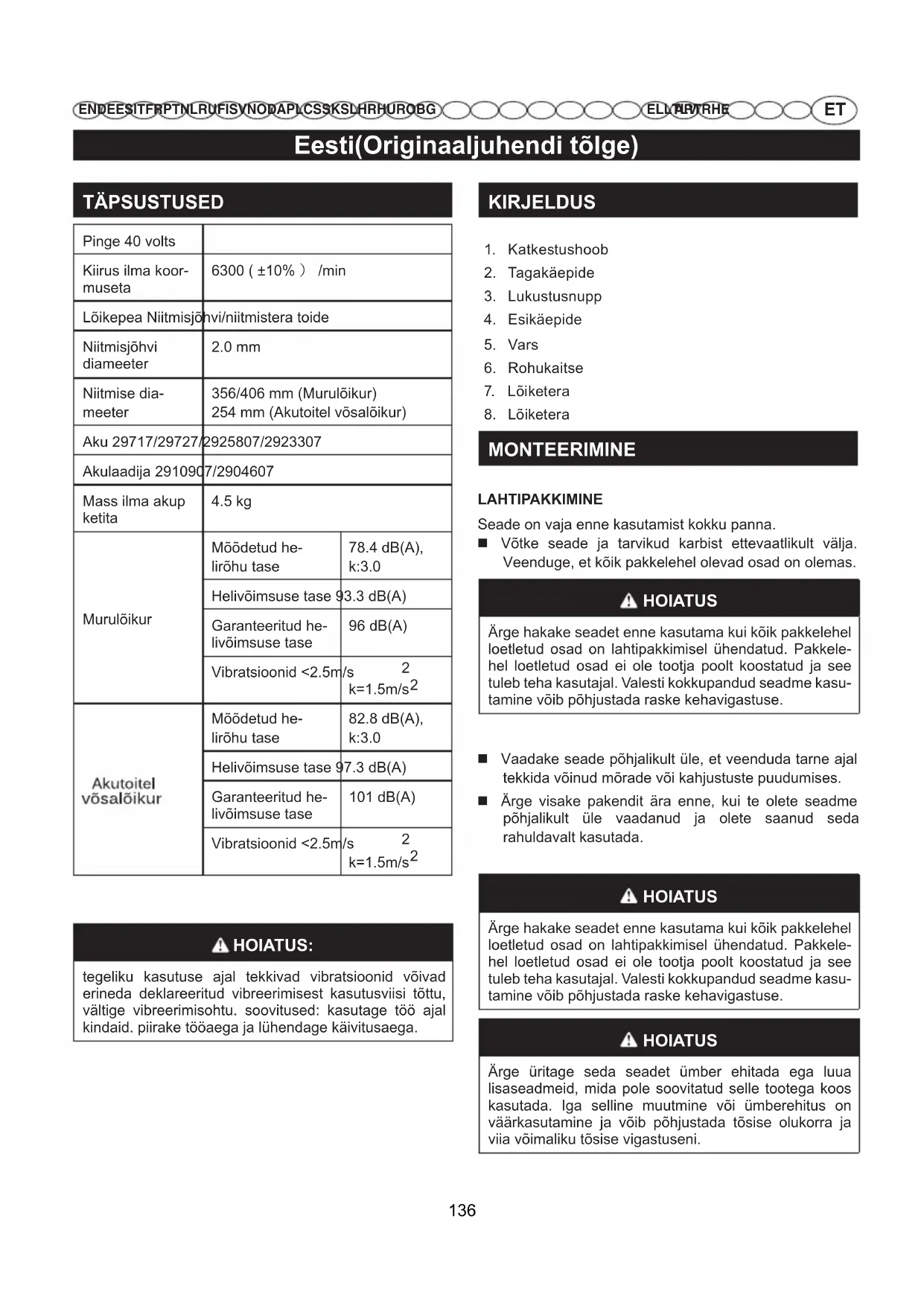

KASUTUSJUHEND GD40BCB GREENWORKS

Eesti(Originaaljuhendi tõlge)

TÄPSUSTUSED

Pinge 40 volts
Kiirus ilma koormuseta	6300 (±10%) /min
Lõikepea Niitmisjõhvi/niitmistera toide
Niitmisjõhvi diameeter	2.0 mm
Niitmise dia-meeter	356/406 mm (Murulõikur)254 mm (Akutoitel võsalõikur)
Aku 29717/29727/2925807/2923307
Akulaadija 2910907/2904607
Mass ilma akup ketita	4.5 kg
Murulõikur	Mõõdetud he-lirõhu tase	78.4 dB(A),k:3.0
	Helivõimsuse tase	93.3 dB(A)
	Garanteeritud he-livõimsuse tase	96 dB(A)
	Vibratsioonid <2.5m/s ^2 k=1.5m/s ^2
Akutoitel võsalõikur	Mõõdetud he-lirõhu tase	82.8 dB(A),k:3.0
	Helivõimsuse tase	97.3 dB(A)
	Garanteeritud he-livõimsuse tase	101 dB(A)
	Vibratsioonid <2.5m/s ^2 k=1.5m/s ^2

HOIATUS:

tegeliku kasutuse ajal tekkivad vibratsioonid võivad erineda deklareeritud vibreerimisest kasutusviisi tõttu, vältige vibreerimisohtu. soovitused: kasutage töö ajal kindaid. piirake tööaega ja lühendage käivitusaega.

KIRJELDUS

1. Katkestushoob
2. Tagakäepide
3. Lukustusnupp
4. Esikäepide
5. Vars
6. Rohukaitse
7. Lõiketera
8. Lõiketera

MONTEERIMINE

LAHTIPAKKIMINE

Seade on vaja enne kasutamist kokku panna.

■ Võtke seade ja tarvikud karbist ettevaatlikult välja. Veenduge, et kõik pakkelehel olevad osad on olemas.

HOIATUS

Ärge hakake seadet enne kasutama kui köik pakkelehel loetletud osad on lahtipakkimisel ühendatud. Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokkupandud seadme kasutamine vöib pöhjustada raske kehavigastuse.

■ Vaadake seade põhjalikult üle, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises.
- Ärge visake pakendit ära enne, kui te olete seadme põhjalikult üle vaadanud ja olete saanud seda rahuldavalt kasutada.

HOIATUS

Ärge hakake seadet enne kasutama kui köik pakkelehel loetletud osad on lahtipakkimisel ühendatud. Pakkelehel loetletud osad ei ole tootja poolt koostatud ja see tuleb teha kasutajal. Valesti kokkupandud seadme kasutamine vöib pöhjustada raske kehavigastuse.

HOIATUS

Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümberehitus on väärkasutamine ja võib põhjustada tõsise olukorra ja viia võimaliku tõsise vigastuseni.

Eesti(Originaaljuhendi tõlge)

HOIATUS

Et vältida juhuslikku käivitumist, mis võib põhjustada tõ- siseid kehavigastusi, ühendage osade kokkupanemisel mootori süüteküünla juhe alati süüteküünla küljest lahti.

ROHUKAITSE PAIGALDAMINE Vaata Joonis 2.

HOIATUS

Vältige kokkupuudet teraga. Nõude täitmata jätmine võib põhjustada vigastusi.

■ Pöörake murutrimmer ümber, et trimmeripeale ligi pääseda.
■ Kasutage Phillipsi kruvikeerajat ja eemaldage varempaigaldatud kruvid (a) trimmeripealt.
■ Pange juhik (b) trimmeripeale ja lükake juhik alusele mööda alusel olevaid sooni.
■ Ühitage juhiku kruviavad trimmeripeal olevate kruviavadega.
■ Pange kruvid trimmeripea sisse ja kinnitage juhik oma kohale.
■ Pange kaitsekate (c) juhikule ja lükake kaitsekate juhiku peale.
■ Ühitage kaitsekattel olevad kruviavad juhiku kruviavadega.
■ Pange kruvid juhiku sisse ja kinnitage kaitsekate oma kohale.

HOIATUS

Olge alati, ka siis kui tunnete masinat, ettevaatlik. Piisab ühest hetkest, mil tähelepanu hajub ja võib kaasa tuua raskeid vigastusi.

HOIATUS

Kaitske alati silmi. Nõude täitmata jätmine võib põhjustada raskeid vigastusi, kui mõni osa paiskub silma.

HOIATUS

Ärge kasutage komponente või tarvikuid, mida tootja ei ole soovitanud. Mittesoovitatud osade kasutamine võib põhjustada raskeid kehavigastusi.

ESIKÄEPIDEME PAIGALDAMINE Vaata Joonis 3.

■ Keerake maha nupp 'A', eemaldage klamber 'B' ja alumine tugi 'C', olge hoolikad, et toes olev vedru ei läheks kaotsi.

■ Asetage käepide alumise toe sisse.
■ Paigaldage klamber 'B' alumisele toele 'C' ja asetage kogu komplekt varrele.
■ Pöörake käepide köige mugavamasse tööasendisse, ja sulgege nupuga 'A'.

KASUTAMINE

Hoidke trimmeril parema käega tagumisest käepidemest ja vasakuga esikäepidemest. Hoidke töö ajal seadet kindlalt kahe käega. Hoidke trimmerit mugavas positsioonis nii, et tagumine käepide oleks puusade kõrgusel. Rakendage mootori täispöördeid Kui prügi keerdub ümber pikendusvarda, siis LASKE LÜLITI LAHTI ja eemaldage see.

Kasutage töö ajal rakmeid.

AKU PAIGALDAMINE Vaata Joonis 4.

■ Asetage aku trimmerisse. Joondage aku vabastustiib trimmeri akuruumi sisemiste avadega.
■ Enne masina kasutama hakkamist kontrollige, et sulgurkeel, mis asub aku all, oleks korralikult kinni ja aku ise ei liiguks.

AKU EEMALDAMINE Vaata Joonis 4.

• Trimmeri seiskamiseks vabastage lülituspäästik ja vabastage see lukustist.
  ■ Trimmeri välja lülitamiseks vajutage toitenuppu.
  ■ Hoidke all akupaketi allosas olevat riivistusnuppu.
  ■ Võtke akupakett hekitrimmerist välja.

TRIMMERI KÄIVITAMINE/SEISKAMINE Vaata Joonis 5.

Käivitamine

■ Vabastage lüliti päästik.

■ Et peatada trimmer, vaid vabastab muutuva kiirusega kontrolli vallandada.

HOIATUS

Müratase. Masina kasutamisel on müra vältimine või-matu. Mürarikka töö kestvus on piiratud teatava ajaga. Lisaks pikematele puhkepausidele tuleb lühendada ka tööaega. Enda isiklikuks kaitseks ja lähedal viibivate isikute kaitseks tuleb kanda sobivaid kuulmiskaitsevahendeid;

Eesti(Originaaljuhendi tõlge)

Vibreerimine Kandke alati vibreerimisvastaseid kindaid. Liigne vibreerimine võib põhjustada sõrmede kahvatuks tömbumist ja randmekanalisündroomi. Kui märkate kasutamise ajal kätel ebameeldivat kahvatust, siis katkestage töö viivitamatult. Tehke piisavas koguses pause. Masina regulaarsed kasutajad peaksid tihti kontrollima oma sörfmi.

HOIATUS

Kokkupuude trimmeri lõikepeaga võib põhjustada raskeid inimvigastusi.

Märkus. 14-tolline mööt tagab suurema tööea. 16-tolline mööt tagab suurema lõikeala.

Märkus: väiksem läbimõõt suurendab tööaega ja lõikamiskiirust, aga suurem läbimõõt aitab töö kiiremini lõpetada.

NIITMISJÕHVI TERA Vaata Joonis 8.

Tööriist on varustatud rohukaitsel niitmisjöhvi teraga. Optimaalse niitmise saavutamiseks vabastage jöhvi kuni niitmisjöhvi tera lõikab selle õigesse pikkusse. Vabastage jöhvi iga kord, kui mootoripöörded suurenevad rohkem kui tavaliselt või kui märkate niitmisefektiivsuse langust. See hoiab niitmisefektiivsuse optimaalsena ning hoiab jöhvi pikkuse sobivana niitmiseks.

SOOVITUSED NIITMISEL Vaata Joonis 6.

■ Hoidke trimmerit niidetava ala suhtes kaldus, parimas niitmisasendis.
Parima niitmise saavutab tööriista liikumisel vasakult paremale, paremalt vasakule niitmine ei ole nii efektiivne.
■ Kasutage niitmiseks jõhviotsa, ärge lükake jõhvihoidjat rohu sisse.
■ Jõhv kulub okastraadi ja aedadega kokkupuutes oluliselt kiiremine kuni purunemiseni. Kivid, tellised, könniteed ja puud kulutavad jõhvi kiiresti.
Vältige kokkupuuteid puude ja põösastega. Puukoor, puidust liistud, aiateibad ja paneelid võivad hõlpsasti jõhvi kahjustada.
■ Paigaldage kasutamise ajaks tagumise käepideme kummist avale metallist nupp, muul ajal eemaldage see.

JÕHVI AUTOMAATNE ETTEANNE Vaata Joonis 7.

Töötamisel trimmeri jõhv kulub ära ja lüheneb. Sellel trimmeril on koputamisega töötav jõhvi etteandmine, millega saab jõhvi ette anda kui trimmeripead pöörlemise ajal vastu maad lüüa. Lõiketera lõikab jõhvi lühemaks, et hoida täpset niidukaart.

Trimmer on algselt seadistatud 14-tollisele lõikekaarele. Lõikekaare seadistamiseks 16-tollisele kaarele tehke järgmist.

■ Eemaldage aku jõhvtrimmerilt.
■ Keerake lahti mahalõiketera mõlemad kinnituskruvid Phillipsi kruvikeerajaga (ei ole komplektis).
■ Pöörake mahalõiketera 180°.
■ Pange mölemad mahalõiketera kruvid oma kohale.

HOIATUS

Asendamisel kasutage ainult orignaalvaruosi. Muude varuosade kasutamine võib ohtu seada kasutaja või seadme.

HOIATUS

Raskete kehavigastuste vältimiseks tuleb seadmelt alati aku eemaldada enne seadme puhastamist või hool-dustööde tegemist.

ÜLDHOOLDUS

Enne kasutamist kontrollige võimalikke kahjustuse, puudu- vaid osi, lõdvenenud kruvisid, mutreid, polte, sulgureid, jne. Kinnitage korralikult kõik kinnitused ja asendage puuduvad või kahjustatud osad enne kasutamist.

Plastmassist osade puhastamisel ärge kasutage lahusteid. Enamus plastmassist osadest ei kannata müügilolevaid lahusteid. Mustuse, tolmu, öli, määrderasva, jne eemaldamiseks kasutage puhast lappi.

HOIATUS

Plastmassist osad ei tohi kokku puutuda pidurivedeliku, bensiini, bensiinipõhiste vedelike ega läbitungivate ölidega. Keemislised ühendid võivad kahjustada, nõrgestada või hävitada plastmassi, mis võib põhjustada raskeid kehavigastusi. Klient võib parandada või asendada ainult varuosade nimekirjas olevaid komponente. Kõigi muude osadega tegeleb ainult volitatud teeninduskeskus.

Eesti(Originaaljuhendi tõlge)

Kasutaja tohib vahetada või parandada ainult neid osi, mis on varuosade loetelus vastavalt tähistatud. Kõiki muid osi tohib vahetada vaid volitatud hoolduskeskus.

HOIATUS

Raskete kehavigastuste vältimiseks tuleb seadmelt alati aku eemaldada enne seadme puhastamist või hooldustööde tegemist.

RULLI ASENDAMINE Vaata Joonis 9.

Kasutage ainult ühesoonelist 2mm diameetriga niitmis-jõhvi.

■ Eemaldage aku.
■ Vajutage tiivad rulli kaanel sisse.
■ Tömmake rulli kate üles.
■ Eemaldage vana rull.
■ Uue rulli paigaldamisel kontrollige, et jõhv oleks uue rulli avas kinni. Kontrollige, et niitmisjõhvi ots ulatuks 15 cm kaugusele rulli avast.
■ Uue rulli paigaldamisel peab niitmisjõhv ja rulli ava olema kohakuti lõikepea avaga. Tõmmake jõhv läbi lõikepea ava.
■ Tõmmake jõhv lõikepeast nii, et jõhv läbiks rulli ava.
■ Pange rulli kate tagasi, vajutades keeled kinnitustesse ja surudes nii, et rulli kate jääks oma kohale kinni.

JÕHVI ASENDAMINE Vaata Joonis 10.

■ Eemaldage aku.
■ Võtke pool jõhvipealt maha.

MÄRKUS: Võtke välja poolis olev jõhvijääk.

Lõigake valmis jõhvilõik pikkusega umbes 9 jalga.
■ Keerake jõhv keskelt kahte harusse ja haakige tekkinud aas pooli keskmise riba soone sisse. Veenduge, et jõhv jääb soone sisse kinni.
Kerige jõhv ühtlaselt ja tugevasti päripäeva poolile. Kui olete lõpetanud, pange see soonde, et see lahti ei keriks.
- Ärge kerige jöhvi üle pooli serva.

MURUNIIDUKI MONTEERIMINE Vaata Joonis 11.

Tähelepanu: Ettevaatust lõikavate äärtega, kandke alati kindaid.

■ Eemaldage aku.
■ Kontrollige, et osa 'F' oleks paigaldatud trimmeri völlile.
■ Paigaldage sobiv kruvikeeraja läbi kahe ava.

■ Asetage muruniiduki tera 'G' vaheketta 'F' peale, kontrollige, et oleks kohakuti.
■ Asetage seib 'H' muruniiduki tera 'G' peale.
■ Asetage kate 'I' seibile 'H'.
■ 19mm või 3/4" võtmega keerake vastupäeva vastumutrit 'J', pöördemomendiga 44-58" Nm või 32-42 jalga naela kohta.
Pöörake muruniiduki tera 'B' ja kontrollige, et tera oleks korralikult kinni.

MURUTRIMMERI LADUSTAMINE

■ Eemaldage murutrimmerilt enne ladustamist aku.
■ Hoidke seade laste haardeulatusest väljas.
- Ärge jätke seda korrosiivsete ainete, nagu aianduses kasutavate keemiliste toodete või lumevastase soola, lähedusse.
■ Hoidke ja laadige akut jahedas kohas. Tavalisest öhutemperatuurist madalamad või kõrgemad temperatuurid võivad vähendada aku kestvusaega.
■ Hoidke akut kuivas kohas, kus õhutemperatuur on vähem kui 27C.
Aja jooksul tühjenevad kõik akud. Mida kõrgem on õhutemperatuur, seda kiiremini aku tühjeneb. Seadme pika-ajalise seismise korral laadige akut korrapäraselt iga kuu või kahe järel. Niiviisi pikendate aku eluiga.
Kinnitage trimmer transpordi ajal korralikult, et vältida kahjustusi või vigastusi. Enne ladustamist puhastage ja hooldage trimmerit, paigaldage vajalikud kaitsed lõikevahenditele ja metallist teradele. Kasutage transpordi ja ladustamise ajal metallteradele sobivaid katteid.

KESKKONNAKAITSE

■ Keskkonnakaitse peab masina kasutamisel olema oluline ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist.
Järgida täpselt kohalikke norme, mis puudutavad pakendite, ölide, bensiini, filtrite, kahjustatud osade ja muu keskkonnaohtliku körvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.
Kui masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole.

Eesti(Originaaljuhendi tõlge)

RIKKE OTSING

ILMING VÕIMALIK PÕHJUS LAHENDUS
Jõhvi ei anta automaatetteandega jõhvipealt ette.	Jõhv on enda külge kinni kleepunud.	Määrige jõhvi silikoonõliga.
	Poolil ei ole piisalt jõhvi. Paigaldage rohkem jõhvi. Vaadake selle kasutusjuhendi sobivat jõhvi vahetamise peatükki.
	Jõhv on kulunud liiga lühikeseks. Vajutage nupule ja tõmmake jõhvi välja.
	Jõhv on takerdunud pooli. Eemaldage	jõhv poolilt ja kerige uuesti. Vaadake selle kasutusjuhendi sobivat jõhvi vahetamise peatükki.
Rohi keerdub võlli korpuse ja pöördpea nupu ümber.	Kõrge muru lõikamine maapinna lähedalt	Ümberkeerdumise vältimiseks lõigake kõrget rohtu ülevalt allapoole.
Lülitushoova sisselülitamisel mootor ei käivitu.	Aku ei ole oma kohale kinnitunud.	Akupaketi kinnitamiseks veenduge, et lukustid klõpsavad akupaketi mõle-mal küljel oma kohale.
	Aku ei ole laetud.	Laadige akupaketti vastavalt trimmeri mudelile antud laadimisjuhistele.

Spindli maksimaalne pöörlemissagedus

Müra tase

ENDE

PERIOD OF WARRANTY

Greenworks Tools kodukasutuseks ette nähtud seadmete (DIY) garantiieeskiri

GARANTIIAEG

Kõikidele Greenworks Toolsi uute seadmete osadele ja töötlusele antakse 2-aastane garantii, mis hakkab kehtima ostukuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt ärilisel eesmärgil, antakse 30-päevane garantii, sest Greenworks Tools seadmed on ette nähtud põhiliselt kodukasutuseks (DIY).

Garantii ei ole ülekantav.

PIIRANGUD

See garantii on rakendatav ainult nõuetekohaselt mittetöötavatele detailidele/osadele ja ei ole rakendatav järgmistel juhtudel.

1. Loomulik kulumine.
2. Tavapärane häälestamine ja reguleerimine.
3. Vigastus on põhjustatud väärast käsitsemisest, mittesihipärasest kasutamisest, valest kasutamisest või hooletusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud või kinnitid on lõtvunud või eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi poolt heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud või reguleeritud.
9. Seadme väärkasutamisest tingitud vigastus.

10. Talveks ette valmistamata jätmisest tingitud vigastus (kõrgsurvepesuritel).

11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult:

12. akud,

13. elektrikaablid,
14. lõiketerad ja lõiketerade koostud,
15. veorihmad.
16. filtrid,

17. kinnituspadrunid ja tööristahoidikud.

18. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, kehtib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaega.

19. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

20. Seadmele on paigaldatud varuosad, asendusosad või lisaosad, mis ei ole tarnitud või heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa töendada kreditkaardi väljavõttega. Garantijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu töestava dokumendiga. Seade saadetakse meie kesksesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see parandatakse ja saadetakse tagasi kliendi aadressile tasuta. Kui seadme jaehind koos käibemaksuga on vähem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienti, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja võidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise toimiku koostamiseks volitatud isik ja tema aadress:

Nimetus: Peter Söderström

Aadress: Hjortronvägen 3, 555 93 Jönköping Sweden

Kinnitame, et see toode

Liik....."Kaks-ühes" murutrimmer akuga 40 V ja võsalõikur

Mudel....2103907

Seerianumber......vaadake toote tehasesilti

Tootmisaasta...... Vaadake toote tehasesilti

■ vastab masinadirektiivi 2006/42/EÜ, EMC-direktiivi 2014/30/EL ja Annex III of 2000/14/EC amended by 2005/88/EC

Lisaks deklareerime, et on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid):

EN 60335-1, EN 50636-2-91, EN 62233; EN 55014-1; EN 55014-2, EN ISO 3744; ISO 11094; EN ISO 11806-1

Murulōikur

Mōōdetud helivōimsuse tase 93.3 dB (A)

Garanteeritud helivõimsuse tase 96 dB (A)

Akutoitel vōsalōikur

Mõõdetud helivõimsuse tase 97.3 dB (A)

Garanteeritud helivõimsuse tase 101 dB (A)

Vastavushindamine vastavalt lisale VI direktiivis 2000/14/EC

Aadress, kuupäev: Changzhou, 04/20/2016 Allkiri: Ted Qu Haichao

Kokybės direktorius

Ted Qu
