VA220HQ - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	VA220HQ
Ekrano dydis	21,5 colio (55 cm)
Maksimali skiriamoji geba	1920 x 1080 esant 60 Hz
Ekrano technologija	TFT-LCD spalvotas (TN)
Šviesumas	200 cd/m² (tipinis)
Kontrastas	100 000 000:1 maks. (ACM)
Reagavimo laikas	5 ms
Žiūrėjimo kampas (H/V)	90° / 65° (CR=10)
Įvesties jungtys	D-Sub, DVI-D (dviguba įvestis), DP, HDMI (pagal modelį)
Įmontuoti garsiakalbiai	2 x 1 W (neprivaloma, modelis su garso įvestimi)
Elektros sąnaudos (veikimo)	19,5 W (tipinis)
Elektros sąnaudos (budėjimo)	0,45 W (tipinis)
Elektros sąnaudos (išjungimo)	0,35 W (tipinis)
Maitinimas	100-240 V, 50/60 Hz
Matmenys (P x A x G)	508 x 405,6 x 196,9 mm
Grynasis svoris	3,25 kg
Pasvirimas	-5° iki +20°
Nuimamas stovas	Taip
OSD funkcijos	Šviesumas, kontrastas, padėtis, spalva, kalbos ir kt.
Priežiūra ir valymas	Minkšta šluostė, be tirpiklių; nespurkškite skysčio tiesiogiai
Saugumas	Neatidarykite korpuso, venkite drėgmės poveikio
Atsarginės dalys ir remonto galimybės	Kreipkitės į įgaliotą specialistą; informacija Acer svetainėje
Bendra informacija	Atitinka CE ir FCC standartus; B klasė

Dažnai užduodami klausimai - VA220HQ ACER

Kaip išvalyti monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Naudokite minkštą šluostę, šiek tiek sudrėkintą be tirpiklių tirpalu. Niekada nespurkškite skysčio tiesiogiai ant ekrano ir venkite amoniako ar alkoholio.

Kaip prijungti monitorių prie kompiuterio?

Įsitikinkite, kad abu įrenginiai išjungti. Prijunkite tinkamą vaizdo kabelį (VGA, DVI, DP arba HDMI) prie monitoriaus galinės dalies ir atitinkamo kompiuterio prievado. Tada prijunkite maitinimo laidą ir įjunkite abu įrenginius.

Kaip sureguliuoti šviesumą ir kontrastą?

Paspauskite MENU mygtuką, kad atidarytumėte ekrano meniu (OSD). Naudokite naršymo mygtukus, kad pasirinktumėte 'Šviesumas' arba 'Kontrastas', tada reguliuokite + arba - mygtukais. Paspauskite MENU, kad patvirtintumėte.

Ką daryti, jei ekrane rodoma 'Nėra signalo'?

Patikrinkite, ar vaizdo kabelis tinkamai prijungtas abiejuose galuose. Įsitikinkite, kad kompiuteris įjungtas. Paspauskite monitoriaus 'Input' mygtuką, kad pasirinktumėte teisingą įvesties šaltinį (VGA, DVI ir kt.).

Kaip įjungti ACM (Adaptyvaus kontrasto valdymo) režimą?

Atidarykite OSD meniu paspausdami MENU. Eikite į nustatymus ir suraskite 'ACM'. Pasirinkite 'Įjungta', kad suaktyvintumėte adaptyvų kontrastą. Tai pagerina dinaminį kontrastą iki 100 000 000:1.

Kaip pakeisti OSD meniu kalbą?

Paspauskite MENU, tada naršykite iki parinkties 'Kalba' (dažnai pažymėta vėliavėle). Pasirinkite norimą kalbą iš galimų variantų (lietuvių, anglų ir kt.) ir patvirtinkite.

Kaip atkurti monitoriaus gamyklinius nustatymus?

OSD meniu eikite į parinktį 'Atkurti' arba 'Atstatyti'. Patvirtinkite atstatymą. Tai atkurs gamyklinius numatytuosius nustatymus.

Kokios yra monitoriaus elektros sąnaudos?

Veikimo režimu tipinė sąnauda yra 19,5 W. Budėjimo režimu - 0,45 W, o išjungimo - 0,35 W. Šios vertės išmatuotos esant 200 nitų šviesumui.

Ar monitorius suderinamas su VESA laikikliu?

Taip, stovas yra nuimamas. Galite nuimti pagrindą ir pritvirtinti monitorių prie sukamojo laikiklio arba VESA sieninio laikiklio (standartas nenurodytas, bet tikriausiai 100x100 mm).

Kaip utilizuoti monitorių pasibaigus jo tarnavimo laikui?

Neišmeskite jo su buitinėmis atliekomis. Pristatykite jį į įgaliotą elektros ir elektroninės įrangos atliekų (EEĮ) surinkimo punktą, kad būtų galima perdirbti laikantis aplinkosaugos reikalavimų.

NAUDOJIMO INSTRUKCIJA VA220HQ ACER

LCD monitoriaus „Acer“ trumpasis savininko vadovas (angl. QSG)

1. Prieš valydami LCD monitoriaus ekraną, būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
5. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
11. Atsipūtęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
12. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
13. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atsakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

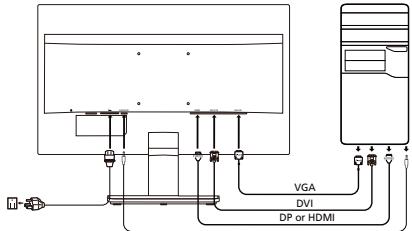

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Prijunkite vieną 24 kontaktų DVI laidą prie monitoriaus nugarėlės, o kitą jo galą - prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

2-4 Prijunkite HDMI laidą (tik HDMI įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI laidą prie kompiuterio.

1. Prijunkite garso kabelį (tik garso įvesties modelyje) (pasirenkamas).
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

Išoriniai valdikliai

Nr.	Piktograma	Elementas	Aprăsymas
1, 2	∅	Maitinimo mygtukas / indicatorius	ljungia ir išjungia monitoriu, Mélynas rodo jungtă maitinima. Geltonas rodo budéjimo / energijos tauypmo režima.
3	Input	lvesties mygtukas	Paspauskite, kad perjungtumete i vesties šaltinius.
4	+	Garsumo mygtukas	Paspauskite, kad suaktyvintumete garsumo slankija skale.
5	MENU	Ekrano rodiniq funkcijos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar karta paspauskite, kad atidarytumete pasirinktie ekrano rodinj.
6	AUTO	Automatinio reguliarvimo / i séjimo mygtukas.	Jei ekrano rodiniai veikia, paspauskite Auto (Automatis), kad juos użdarytumete. Kai ekrano rodiniai neveikia, paspauskite Auto (Automatis) ir monitorius automatistskai optimalii pritaikys ekrano padétj, fokusavimä ir sinchronizavimä.
7	e	Mygtukas „Empowering“	Paspauskite mygtuka „Empowering“, kad atverutmete „Acer eColor Management" rodinj ir pasiektumete scenariju režimus.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalies B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali sukelti žalingus radio ryšio trukdžius. Tačiau nėra garantijos, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radio arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

Acer Inc. pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2004/108/EB, Žemos įtampos įrenginių direktyvos 2006/95/EB, RoHS direktyvos 2011/65/EB ir Direktyvos 2006/15/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų.

Pranešimas

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Pranešimas: Ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Pranešimas: Išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės atitinkančius įrenginius (įvesties/įvesties įrenginius, terminalus, spaustuvus ir kt.). Naudojant nesertifikuotus įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Pranešimas Naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.
