VA220HQ - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Mark	Acer
Mudel	VA220HQ
Ekraani suurus	21,5 tolli (55 cm)
Maksimaalne eraldusvõime	1920 x 1080 60 Hz juures
Paneeli tehnoloogia	TFT-LCD värv (TN)
Heledus	200 cd/m² (tüüpiline)
Kontrast	100 000 000:1 max (ACM)
Reageerimisaeg	5 ms
Vaatenurk (H/V)	90° / 65° (CR=10)
Sisendpistikud	D-Sub, DVI-D (kahe sisendiga), DP, HDMI (vastavalt mudelile)
Sisseehitatud kõlarid	2 x 1 W (valikuline, helisisendiga mudel)
Elektritarbimine (töörežiim)	19,5 W (tüüpiline)
Elektritarbimine (ooterežiim)	0,45 W (tüüpiline)
Elektritarbimine (välja lülitatud)	0,35 W (tüüpiline)
Toide	100-240 V, 50/60 Hz
Mõõtmed (L x K x S)	508 x 405,6 x 196,9 mm
Netokaal	3,25 kg
Kaldenurk	-5° kuni +20°
Eemaldatav jalg	Jah
OSD funktsioonid	Heledus, kontrast, asukoht, värv, keeled jne.
Hooldus ja puhastus	Pehme lapp, ilma lahustita; ärge pihustage vedelikku otse ekraanile
Ohutus	Ärge avage korpust, vältige kokkupuudet niiskusega
Varuosad ja parandatavus	Võtke ühendust volitatud tehnikuga; teave Aceri veebisaidil
Üldteave	Vastab CE ja FCC standarditele; klass B

Korduma kippuvad küsimused - VA220HQ ACER

Kuidas monitori ekraani puhastada?

Lülitage monitor välja ja eemaldage toitejuhe. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba lahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja vältige ammoniaaki või alkoholi.

Kuidas ühendada monitor arvutiga?

Veenduge, et mõlemad seadmed on välja lülitatud. Ühendage sobiv videokaabel (VGA, DVI, DP või HDMI) monitori tagaossa ja arvuti vastavasse porti. Seejärel ühendage toitejuhe ja lülitage mõlemad seadmed sisse.

Kuidas reguleerida heledust ja kontrasti?

Vajutage MENU nuppu, et avada ekraanimenüü (OSD). Kasutage navigeerimisnuppe, et valida 'Heledus' või 'Kontrast', seejärel reguleerige + või - nuppudega. Kinnitamiseks vajutage MENU.

Mida teha, kui ekraan kuvab 'Signaal puudub'?

Kontrollige, et videokaabel on mõlemas otsas korralikult ühendatud. Veenduge, et arvuti on sisse lülitatud. Vajutage monitori 'Input' nuppu, et valida õige sisendallikas (VGA, DVI jne).

Kuidas aktiveerida ACM (Adaptive Contrast Management) režiim?

Avage OSD menüü MENU nupuga. Minge seadetesse ja otsige 'ACM'. Valige 'Sees', et aktiveerida adaptiivne kontrast. See parandab dünaamilist kontrasti kuni 100 000 000:1.

Kuidas muuta OSD menüü keelt?

Vajutage MENU, seejärel navigeerige valikuni 'Keel' (sageli tähistatud lipuga). Valige soovitud keel saadaolevate valikute hulgast (eesti, inglise jne) ja kinnitage.

Kuidas lähtestada monitor tehaseseadetele?

OSD menüüs minge valikuni 'Taasta' või 'Lähtesta'. Kinnitage lähtestamine. See taastab tehase vaikeseaded.

Mis on monitori elektritarbimine?

Töörežiimis on tüüpiline tarbimine 19,5 W. Ooterežiimis on see 0,45 W ja väljalülitatuna 0,35 W. Need väärtused on mõõdetud heledusel 200 nitti.

Kas monitor ühildub VESA kinnitusega?

Jah, jalg on eemaldatav. Saate aluse eemaldada ja kinnitada monitori liigendkäele või VESA seinakinnitusele (standardit pole täpsustatud, kuid tõenäoliselt 100x100 mm).

Kuidas monitori kasutuselt kõrvaldada?

Ärge visake seda olmejäätmete hulka. Viige see elektri- ja elektroonikaseadmete jäätmete kogumispunkti, et võimaldada keskkonnasõbralikku ringlussevõttu.

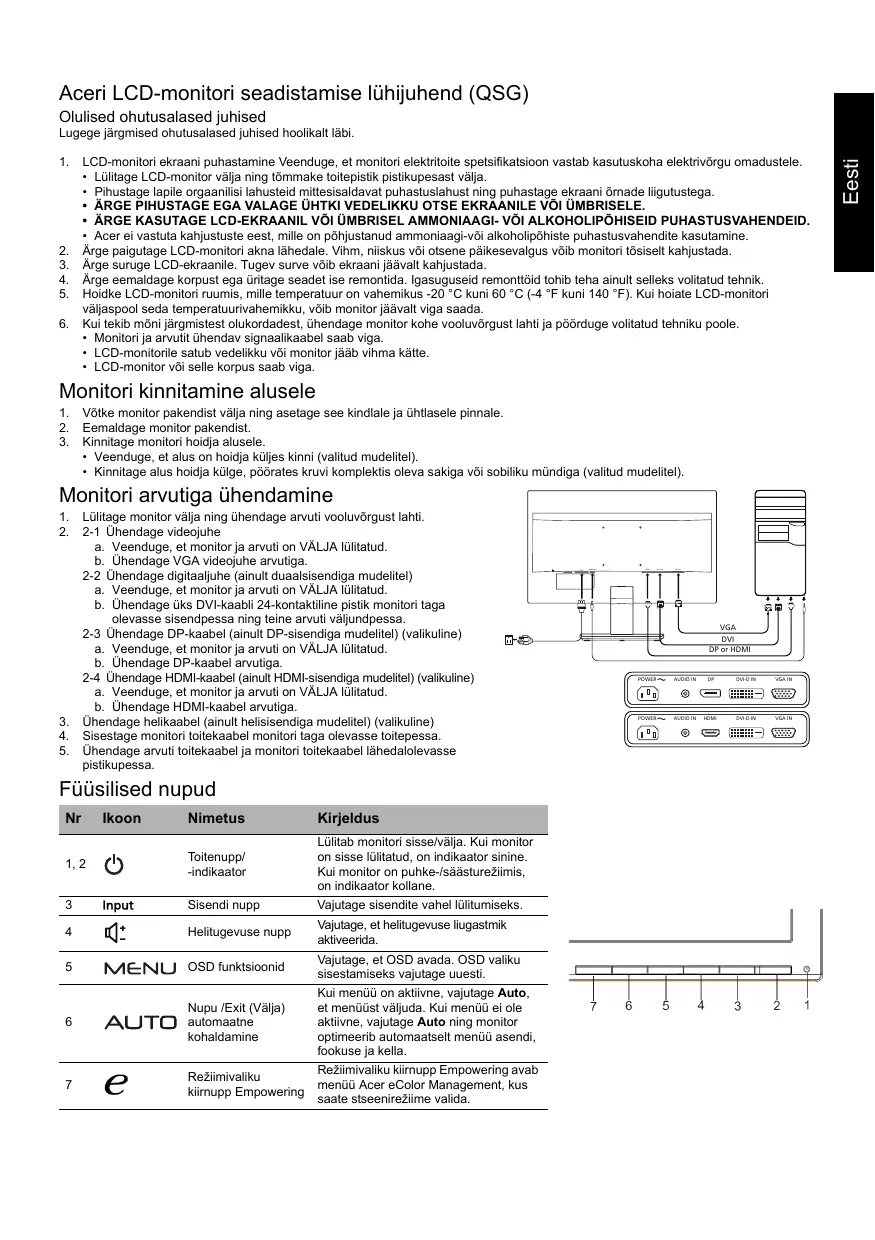

KASUTUSJUHEND VA220HQ ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.
2. Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja.
3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.
7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesvalgus võib monitori tõsiselt kahjustada.
8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
12. Monitorit ja arvutit ühendav signaalikaabel saab viga.
13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
14. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.
3. Kinnitage monitori hoidja alusele.

Veenduge, et alus on hoidja küljes kinni (valitud mudelitel). - Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva saki või sobiliku mündiga (valitud mudelitel).

Monitorit arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage digitaaljuhe (ainult dualsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

2-4 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

1. Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

Füüsilised nupud

Nr	Ikon	Nimetus	Kirjeldus
1,2		Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lūlīṭatud, on indikaator sinine. Kui monitor on puhke-/sāasturežiimis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lūlītumiseks.
4	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastnik aktveerida.
5	MENU	OSD funktsionid	Vajutage, et OSD avada. OSD valiku sisestamiseks vajutage uesti.
6	AUTO	Nupu /Exit (Välja) automaatne kohaldamine	Kui menüu on aktivne, vajutage Auto, et menüust valjuda. Kui menüe ei ole aktivne, vajutage Auto ning monitor optimeerib automaatseit menüu asendi, foukuse ja kella.
7	e	Režiimivaliku kiirnupp Empowering	Režiimivaliku kiirnupp Empowering avab menüü Acer eColor Management, kus saate stseenirežiime valida.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike häirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks üks või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastete sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirväärtustele vastavaid sertifitseeritud välisseadmeid (sisend-väljundseadmed, terminalid, printerid jne). Sertifitseeritud välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonistavuvtuö häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) Seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, sealhulgas häireid, mis võivad seadme tööd negatiivselt mõjutada.

Tähelepanu! Kasutajad Kanadas

Konealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektronikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See toitel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektronikaseadmete jäätmete kogumiskohta. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu viisil, mis kahjustab tervist ja keskkonda võimalikult vähe. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikult omavalitsuselt, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tõopõhimõte	Värviline TFT LCD
	Suurus	21,5"W (55 cm)
	Piksli mõðtmed	0,248 mm (H) × 0,248 mm (V)
	Heledus	200 cd/m2(tüpiline)
	Kontratsus	Max 100000000:1 (ACM)
	Vaatenurk	90° (H) 65° (V) (CR = 10)
	Reageerimisaeg	5 ms
	Paneeli tõup	TN
	Video	R, G, B analogogliides
	H-sagedus	30 kHz-80 kHz
	V-sagedus	55-75 Hz
Värvitäpsus		16,7 Million
Pikslisagedus		175 MHz
Maksimaalne lahutusvõime		1920 × 1080 @ 60 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Elektrarbimine (200 niti juures)	Sisselūlītatuna	19,5 W (tüpîline)
	Puhkerežiimiis	0,45 W (tüpîline)
	Väljalūlītatuna	0,35 W (tüpîline)
Sisendpistik		D-Sub 24-kontaktiline DVI-D (ainult dualaisendiga mudelitet) DP (ainult DP-sisendiga mudelitet) HDMI (ainult HDMI-sisendiga mudelitet)
Video sisendsignaal		Analogog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitalaïsignaal (ainult dualaisendiga mudelitet) DP (ainult DP-sisendiga mudelitet) (valikuline) HDMI (ainult HDMI-sisendiga mudelitet) (valikuline)
Kõlarid		1 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaïsald mõftmed		Horisontaïne: 476,6 mm Vertikaïne: 268,1 mm
Toiteaillikas		100-240 V, 50/60 Hz
Keskkonningimused		Tõotemperatuur: 0 °C kuni 40 °CSälltamistemperatuur: -20 °C kuni 60 °CÖhuniiskus tõkeskonnas: 0% kuni 80%
Mõftmed		508 (L) × 405,6 (K) × 196,9 (S) mm
Mass (netomass)		3,25 kg (neto)
Mehaanilised andmed		Kaldenurk: -5" kuni +20" Põördenurk: ei Kõrguse regulerämisvahemik: ei Põördepunkt: ei Lahtivētav jalg: jah
Füusilised nupud	Lülitid/nupud	Toitenupp MENUÜ/SISENE Sisend Automaatne/Väja Heilugevus Nupp Empowering
	Funktsionid	Krontrastus Menüü ajapirang Sineine tuli Fookus Automaatseadistus (ainult analoogsisendiga mudelitet) Kell Laikeraanirezüm (täsekraan/kuvasuhe) H. asend ACM sisse/valja V. asend Sisendsgaali valik (ainult dualaisendiga mudel) DDC/CI Sisse/Väja (On/Off) Külm Värvus Monitori teave RGB värvtemperatuur Läntesta Keel Väju OSD asend
Kõiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
