VA220HQ - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Türü	LCD Monitör
Marka	Acer
Model	VA220HQ
Ekran Boyutu	21,5 inç (55 cm)
Maksimum Çözünürlük	1920 x 1080 (60 Hz)
Panel Teknolojisi	Renkli TFT-LCD (TN)
Parlaklık	200 cd/m² (tipik)
Kontrast	100.000.000:1 maks. (ACM)
Tepki Süresi	5 ms
Görüş Açısı (Y/D)	90° / 65° (CR=10)
Giriş Konnektörleri	D-Sub, DVI-D (çift giriş), DP, HDMI (modele göre)
Dahili Hoparlörler	2 x 1 W (isteğe bağlı, ses girişli model)
Güç Tüketimi (Çalışma)	19,5 W (tipik)
Güç Tüketimi (Bekleme)	0,45 W (tipik)
Güç Tüketimi (Kapalı)	0,35 W (tipik)
Güç Kaynağı	100-240 V, 50/60 Hz
Boyutlar (G x Y x D)	508 x 405,6 x 196,9 mm
Net Ağırlık	3,25 kg
Eğim	-5° ila +20°
Çıkarılabilir Ayak	Evet
OSD Fonksiyonları	Parlaklık, kontrast, konum, renk, diller, vb.
Bakım ve Temizlik	Yumuşak bez, çözücüsüz; sıvıyı doğrudan püskürtmeyin
Güvenlik	Kasayı açmayın, neme maruz bırakmaktan kaçının
Yedek Parçalar ve Onarılabilirlik	Yetkili bir teknisyene başvurun; Acer web sitesinde mevcuttur
Genel Bilgiler	CE ve FCC standartlarına uygundur; Sınıf B

Sık sorulan sorular - VA220HQ ACER

Monitör ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çıkarın. Çözücü içermeyen bir solüsyonla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sıvıyı asla doğrudan ekrana püskürtmeyin ve amonyak veya alkolden kaçının.

Monitör bilgisayara nasıl bağlanır?

Her iki cihazın da kapalı olduğundan emin olun. Uygun video kablosunu (VGA, DVI, DP veya HDMI) monitörün arkasındaki ve bilgisayarın ilgili portuna takın. Ardından güç kablosunu takın ve her iki cihazı da açın.

Parlaklık ve kontrast nasıl ayarlanır?

Ekran görüntüsü (OSD) menüsünü açmak için MENÜ tuşuna basın. 'Parlaklık' veya 'Kontrast' seçmek için gezinme tuşlarını kullanın, ardından + veya - tuşlarıyla ayarlayın. Onaylamak için MENÜ tuşuna basın.

Ekranda 'Sinyal Yok' mesajı görünüyorsa ne yapmalıyım?

Video kablosunun her iki uca da doğru takıldığından emin olun. Bilgisayarın açık olduğunu kontrol edin. Doğru giriş kaynağını (VGA, DVI vb.) seçmek için monitördeki 'Giriş' düğmesine basın.

ACM (Uyarlanabilir Kontrast Yönetimi) modu nasıl etkinleştirilir?

MENÜ tuşuyla OSD menüsünü açın. Ayarlara gidin ve 'ACM' seçeneğini bulun. Uyarlanabilir kontrastı etkinleştirmek için 'Açık' seçeneğini seçin. Bu, dinamik kontrastı 100.000.000:1'e kadar artırır.

OSD menü dili nasıl değiştirilir?

MENÜ tuşuna basın, ardından 'Dil' seçeneğine gidin (genellikle bir bayrakla gösterilir). Mevcut seçenekler arasından istediğiniz dili seçin (Fransızca, İngilizce vb.) ve onaylayın.

Monitör fabrika ayarlarına nasıl sıfırlanır?

OSD menüsünde 'Geri Yükle' veya 'Sıfırla' seçeneğine gidin. Sıfırlamayı onaylayın. Bu, fabrika varsayılan ayarlarını geri yükleyecektir.

Monitörün güç tüketimi nedir?

Çalışma modunda tipik tüketim 19,5 W'dir. Bekleme modunda 0,45 W ve kapalı modda 0,35 W'dir. Bu değerler 200 nit parlaklıkta ölçülmüştür.

Monitör VESA montajı ile uyumlu mu?

Evet, ayak çıkarılabilir. Tabanı çıkarıp monitörü hareketli bir kol veya VESA duvar braketine sabitleyebilirsiniz (standart belirtilmemiş ancak muhtemelen 100x100 mm).

Monitör kullanım ömrü sonunda nasıl imha edilir?

Evsel atıklarla birlikte atmayın. Çevreye duyarlı bir şekilde geri dönüşüm sağlanması için elektrikli ve elektronik ekipman atıkları (EEE) için yetkili bir toplama noktasına bırakın.

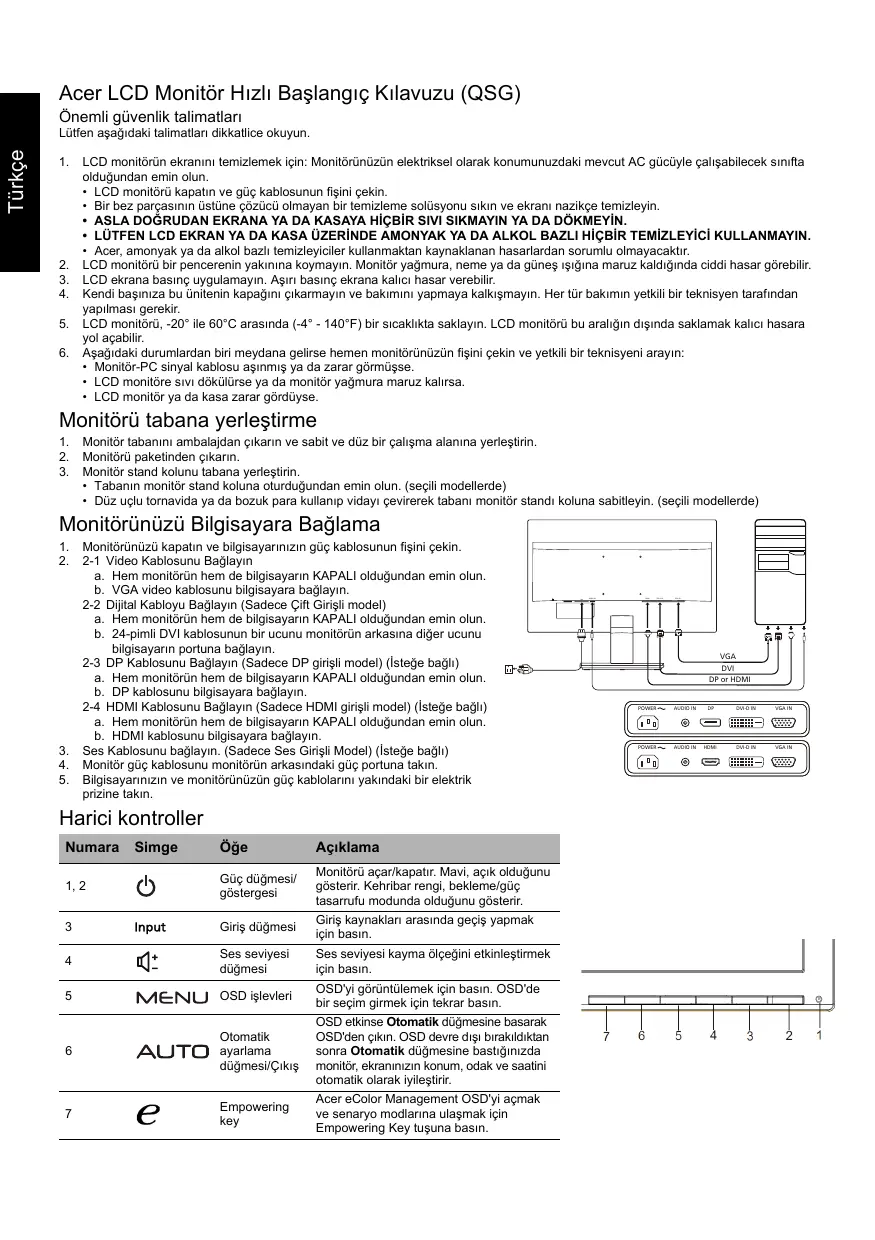

KULLANIM KILAVUZU VA220HQ ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üstüne uçucu olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını sökmeyin ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:

Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

• LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
• LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.
3. Monitör stand kolunu tabana yerleştirin.

Tabanın monitör stand koluna oturduğundan emin olun. (seçili modellerde) - Düz uçlu tornavida ya da bozuk para kullanarak vidayı çevirip tabanı monitör stand koluna sabitleyin. (seçili modellerde)

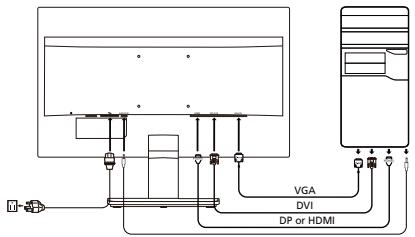

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Video Kablosunu Bağlayın

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. VGA video kablosunu bilgisayara bağlayın.

2-2 Dijital Kabloyu Bağlayın (Sadece Çift Girişli model) a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. 24 pimli DVI kablosunun bir ucunu monitörün arkasına, diğer ucunu bilgisayarın portuna bağlayın.

2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

2-4 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model) (İsteğe bağlı) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (Sadece ses girişli model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

Harici kontroller

Numara	Simge	Öğe	Açıklama
1,2	Og	Güç duğmesi/göstergesi	Monitoru acar/kapatir. Mavi, acık Oldugu nügu gõsterir. Kehribar rengi, bekleme/güç tasarrufu modunda Oldugu nügu gõsterir.
3	Input	Giriş duğmesi	Giriş kaynaklarıarasindaGPCİş yapmak icin basin.
4	Og-	Ses seviyesi duğmesi	Ses seviyesi kayma olçebin itkinleşirmek icin basin.
5	MENU	OSD ilevleri	OSD'yi).(g-)ünçülemek icin basin. OSD'de bir seçim girmek icin tekral basin.
6	AUTO	Otomatik ayarlama duğmesi/Cıkış	OSD etkinse Otomatik duğmesine basarak OSD'den Çınk. OSD debre disi birakildiktan sonra Otomatik duğmesine basgünlizda monitor, ekraninizn konum, odak ve saatini otomatik olarak ilyleşirir.
7	e	Empowering key	Acer eColor Management OSD'yi açmak ve senaryo modlarna ülşmak icin Empowering Key tuşuna basin.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişime neden olabilir. Bununla birlikte, bu girişimin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımını aygıtı kapatıp açarak tespit edilebilen zararlı bir girişimde bulunursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı anteninin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan bir prize bağlayın. Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitörün EMC Yönetmeliği 2004/108/AT, Alçak Gerilim Yönetmeliği 2006/95/AT ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin temel gerekliliklerine ve diğer maddelerine uygun olduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarına yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu bilgisayara sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki koşula tabidir: (1) bu aygıt zararlı girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her girişimi kabul etmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınıza atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzü bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürüçü Sistemi	TFT Renkli LCD
	Boyut	21,5"W (55 cm)
	Piksel Araişi	0,248 mm (Y) x 0,248 mm (D)
	Parlaklik	200 cd/m2 (Tipik)
	Kontrast	100.000.000:1 Maks (ACM)
	Görülebilir Aci	90° (Y) 65° (D) (CR=10)
	Tepki Suresi	5 ms
	Panel Türü	TN
	Video	R, G, B Analog Arabirim
	Yatay Frekans	30 kHz - 80 kHz
	Dikey Frekans	55 - 75 Hz
Ekran Renkleri		16,7 Milyon
Dot Clock		175 MHz
Maksimum Çozünurlük		1920 x 1080 @ 60 Hz
Tek ve Kullan		VESA DDCCI/DDC2B
Güç Tüketimi (200 nit'le)	Açık Mod	19,5 W (Tipik)
	Uyku Modu	0,45 W (Tipik)
	Kapali Mod	0,35 W (Tipik)
Girş Bağlayüzisi		D-Sub DVI-D 24 pim (Sadece Dual Girişi Model) DP (Sadece DP Girişi Model) HDMI (Sadece HDMI Girişi Model)
Girş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, Pozitif Dijital sinyal (Sadece Dual Girişi Model) DP (Sadece DP Girişi Model) (Isteşte®, HDMI (Sadece HDMI Girişi Model) (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (IsteŞte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMI (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HDMM) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HD/MM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (Isteşte®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®®, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, HC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%,GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%,GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®% GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®% GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE©%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE©%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (IST®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (IST®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (ISTE®%, GC) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM)) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM) (1/2) HDMM))
