VA220HQ - Monitor ACER - Bezpłatna instrukcja obsługi

Rodzaj produktu	Monitor LCD
Marka	Acer
Model	VA220HQ
Rozmiar ekranu	21,5 cala (55 cm)
Maksymalna rozdzielczość	1920 x 1080 przy 60 Hz
Technologia matrycy	TFT-LCD kolorowy (TN)
Jasność	200 cd/m² (typowa)
Kontrast	100 000 000:1 maks. (ACM)
Czas reakcji	5 ms
Kąt widzenia (H/V)	90° / 65° (CR=10)
Złącza wejściowe	D-Sub, DVI-D (podwójne wejście), DP, HDMI (w zależności od modelu)
Wbudowane głośniki	2 x 1 W (opcjonalnie, model z wejściem audio)
Pobór mocy (praca)	19,5 W (typowy)
Pobór mocy (czuwanie)	0,45 W (typowy)
Pobór mocy (wyłączenie)	0,35 W (typowy)
Zasilanie	100-240 V, 50/60 Hz
Wymiary (S x W x G)	508 x 405,6 x 196,9 mm
Waga netto	3,25 kg
Nachylenie	-5° do +20°
Podstawa zdejmowana	Tak
Funkcje OSD	Jasność, kontrast, pozycja, kolor, języki, itp.
Konserwacja i czyszczenie	Miękka ściereczka, bez rozpuszczalników; nie spryskiwać bezpośrednio płynem
Bezpieczeństwo	Nie otwierać obudowy, unikać wilgoci
Części zamienne i możliwość naprawy	Skontaktuj się z autoryzowanym technikiem; szczegóły na stronie Acer
Informacje ogólne	Zgodny z normami CE i FCC; klasa B

Często zadawane pytania - VA220HQ ACER

Jak wyczyścić ekran monitora?

Wyłącz monitor i odłącz przewód zasilający. Użyj miękkiej ściereczki lekko zwilżonej roztworem bez rozpuszczalników. Nigdy nie spryskuj płynem bezpośrednio ekranu i unikaj amoniaku oraz alkoholu.

Jak podłączyć monitor do komputera?

Upewnij się, że oba urządzenia są wyłączone. Podłącz odpowiedni kabel wideo (VGA, DVI, DP lub HDMI) do tyłu monitora i do odpowiedniego portu komputera. Następnie podłącz kabel zasilający i włącz oba urządzenia.

Jak regulować jasność i kontrast?

Naciśnij przycisk MENU, aby otworzyć wyświetlacz ekranowy (OSD). Użyj przycisków nawigacyjnych, aby wybrać 'Jasność' lub 'Kontrast', a następnie dostosuj za pomocą przycisków + lub -. Naciśnij MENU, aby potwierdzić.

Co zrobić, jeśli ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kabel wideo jest prawidłowo podłączony z obu stron. Upewnij się, że komputer jest włączony. Naciśnij przycisk 'Input' na monitorze, aby wybrać odpowiednie źródło wejściowe (VGA, DVI itp.).

Jak włączyć tryb ACM (Adaptive Contrast Management)?

Otwórz menu OSD za pomocą przycisku MENU. Przejdź do ustawień i znajdź 'ACM'. Wybierz 'Wł.' (On), aby włączyć adaptacyjny kontrast. Poprawia to dynamiczny kontrast do 100 000 000:1.

Jak zmienić język menu OSD?

Naciśnij MENU, a następnie przejdź do opcji 'Język' (często oznaczona flagą). Wybierz żądany język spośród dostępnych opcji (polski, angielski itp.) i potwierdź.

Jak zresetować monitor do ustawień fabrycznych?

W menu OSD przejdź do opcji 'Przywróć' lub 'Resetuj'. Potwierdź resetowanie. Przywróci to domyślne ustawienia fabryczne.

Jaki jest pobór mocy monitora?

W trybie pracy typowy pobór mocy wynosi 19,5 W. W trybie czuwania wynosi 0,45 W, a w trybie wyłączenia 0,35 W. Wartości te są mierzone przy jasności 200 nitów.

Czy monitor jest kompatybilny z uchwytem VESA?

Tak, podstawa jest zdejmowana. Możesz zdjąć podstawę i zamocować monitor na ramieniu lub uchwycie ściennym VESA (standard nieokreślony, ale prawdopodobnie 100x100 mm).

Jak pozbyć się monitora po zakończeniu żywotności?

Nie wyrzucaj go wraz z odpadami domowymi. Oddaj go do autoryzowanego punktu zbiórki odpadów elektrycznych i elektronicznych (WEEE), aby umożliwić recykling zgodny z ochroną środowiska.

INSTRUKCJA OBSŁUGI VA220HQ ACER

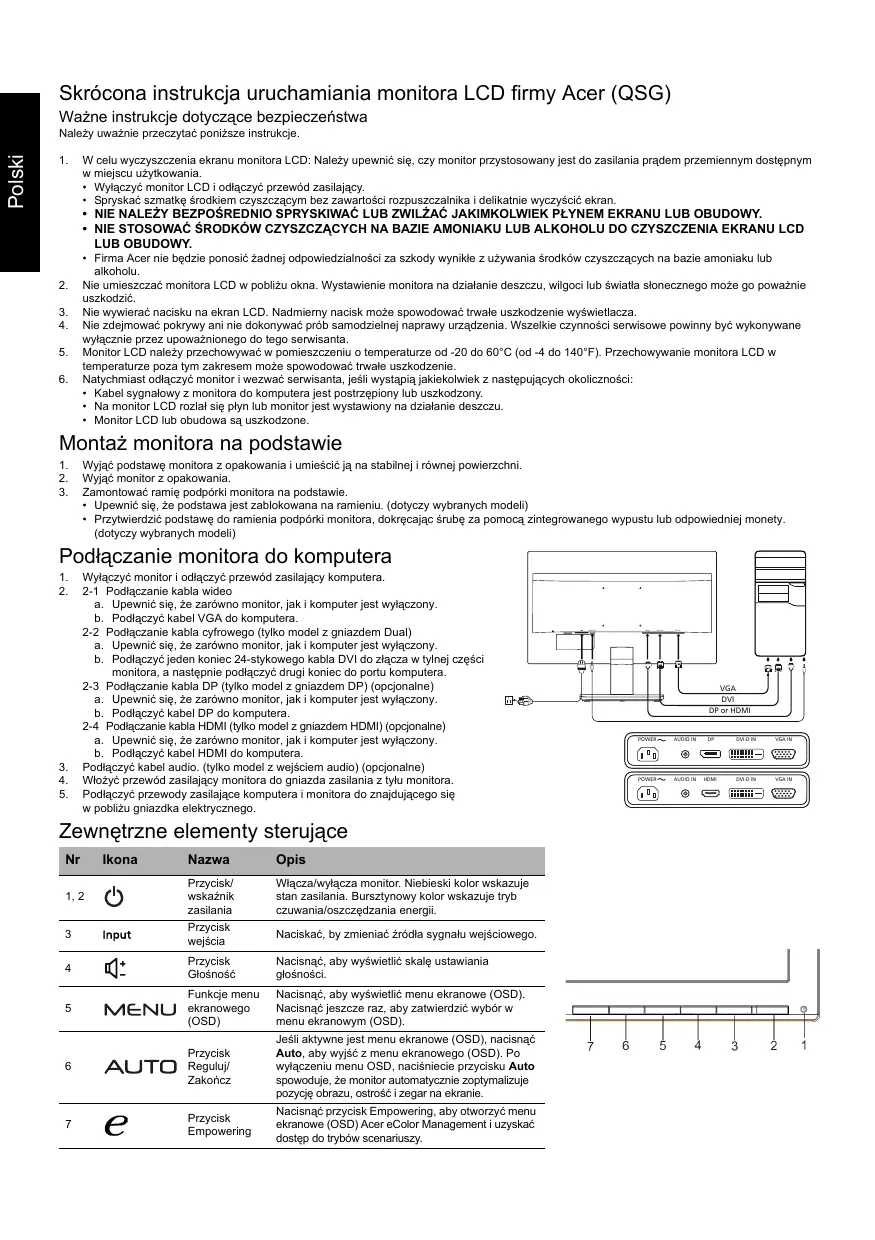

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
8. Nie zdejmować pokrywy ani nie podejmować prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
11. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli) Przy wybranych podstawach do ramienia podpórki monitora, dokręcać śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

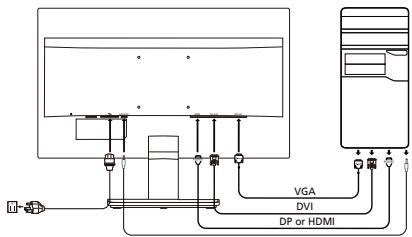

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z gniazdem Dual)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć jeden koniec 24-stykowego kabla DVI do gniazda z tyłu monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.

2-4 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (opcjonalne) a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI do komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

Zewnętrzne elementy sterujące

Nr	Ikona	Nazwa	Opis
1,2	6	Przycisk/ wskaznik zasilania	Wączawy wylączama monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędznia energia.
3	Input	Przycisk wiejscia	Naciskać, by zmieniać zródría syngalu wojciego++.
4	+	Przycisk Głowosność	Nacisnámć, aby wyświetycki.skale ustawiania głowosnosci.
5	MENU	Funkcję menu ekranowego (OSD)	Nacisnámć, aby wyświetycki menu ekranowe (OSD).Nacisnámć jesteczze raz, aby zatwierdzić wybor w menu ekranowym (OSD).
6	AUTO	Przycisk Reguluj/ Zakończ	Jesli aktywnye jest menu ekranowe (OSD), nacisnámć Auto, aby wyjsć z menu ekranowego (OSD). Po wylączeniu menu OSD, naciȩniecie przyczisku Auto spowoduje,ź monitor automatycznych zopłymalizuzej pozymej obrazu, ostróść i zegrar na ekranie.
7	e	Przycisk Empowering	Nacisnámć przyczisk Empowering, aby otworzyć menu ekranowe (OSD) Acer eColor Management i uzyskać dostep do trybow scenariuszy.

Regulacja i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejsze urządzenie zostało przetestowane i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Organizacja ta ma zapewnić ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeśli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdo, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2004/108/WE, dyrektywy niskonapięciowej 2006/95/WE oraz dyrektyw RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą powodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być odporne na przyjmowanie dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez oddanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać informacje na temat miejsc, w których można zostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar	21,5"W (55 cm)
	Rozstaw pikseli	0,248 mm (w poziomie) × 0,248 mm (w pionie)
	Jasność	200 cd/m² (typowa)
	Kontrast	Maks. 100000000:1 (ACM)
	Kąt widzenia	90° (w poziomie) 65° (w pionie) (CR=10)
	Czas reakczy	5 ms
	Typ panelu	TN
	Video	Interfejs analogowy R, G, B
	Czȩstotiwość pozioma	30-80 kHz
	Cźȩstotiwość pionowa	55-75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy		175 MHz
Maksymalna rożdzielcieść		1920 × 1080 przy czȩstotiwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobó romy (przy 200 nitach)	Tryb wączenia	19,5 W (typowy)
	Tryb uspiemia	0,45 W (typowy)
	Tryb wymiarczenia	0,35 W (typowy)
Zȩcze wiejsciowe		D-Sub DVI-D 24-stykowe (tylko model z wejsciem Dual) DP (tylko model z wejsciem DP) HDMI (tylko model z wejsciem HDMI)
Wejsciowy sygnal video		Analogowy: 0,7 Vp-p (standardowo), 75 OHM, dodatnie Sgnai cyfrowy (tylko model z wejsciem Dual) DP (tylko model z wejsciem DP) (opcjonalnie) HDMI (tylko model z wejsciem HDMI) (opcjonalnie)
Głowniki		1 W x 2 (tylko model z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 476,6 mm W pionie: 268,1 mm
Zȩdlo zasilania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 0° do 40°C Temperatura przechowyyania: Od -20° do 60°C Wilgotność otoczenia podczas pracy: Od 0% do 80%
Wymiary		508 (szer.) × 405,6 (wys.) × 196,9 (gleb.) mm
Waga:		3,25 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +20° Obró: Nie Regulacja wysokość: Nie Obró w pionie: Nie Zdejmowalna podporka: Tak
Zewétrzne elementy sterujuce	Przelącznik/przyciski	Przycisk zasiliania Wejscie Głownosć Przycisc E (Empowering)
	Funkcjie	Kontrast Jasność Ostrość Zegar Ustaw. poz. Ustaw. pion. (Cieple) Kolory (Chiodne) Kolory Temperatura kolorów RGB Jęzeky Porycija menu OSD
Wszystkie dane techniczne mogość uciezmianie bez powiadomyenia.

Instrukcje i inne dokumenty dotyczące produktów firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

Skrócona instrukcja obsługi (QSG) monitora LCD firmy Acer

2-2 Podłącz kabel z cyfrowym połączeniem (tylko model z podwójnym wejściem).

a. Upewnij się, że monitor i komputer są WYŁĄCZONE. b. Podłącz jeden koniec 24-pinowego kabla DVI do tylnej części monitora, a drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z wejściem DP) (opcjonalnie)

a. Upewnij się, że monitor i komputer są WYŁĄCZONE. b. Podłącz kabel DP do portu.

2-4 Podłącz kabel HDMI (tylko model z wejściem HDMI) (opcjonalnie)

a. Upewnij się, że monitor i komputer są WYŁĄCZONE. b. Podłącz kabel HDMI do komputera.

1. Podłącz kabel audio. (tylko model z wejściem audio) (opcjonalnie)
2. Podłącz kabel zasilający monitora do portu zasilania z tyłu monitora.
3. Podłącz kable zasilające komputera i monitora do gniazdka elektrycznego w zasięgu.
