VA220HQ - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-monitor
Varumärke	Acer
Modell	VA220HQ
Skärmstorlek	21,5 tum (55 cm)
Maximal upplösning	1920 x 1080 vid 60 Hz
Panelteknik	TFT-LCD färg (TN)
Ljusstyrka	200 cd/m² (typiskt)
Kontrast	100 000 000:1 max. (ACM)
Svarstid	5 ms
Betraktningsvinkel (H/V)	90° / 65° (CR=10)
Ingångskontakter	D-Sub, DVI-D (dubbel ingång), DP, HDMI (beroende på modell)
Inbyggda högtalare	2 x 1 W (tillval, modell med ljudingång)
Strömförbrukning (på)	19,5 W (typiskt)
Strömförbrukning (standby)	0,45 W (typiskt)
Strömförbrukning (avstängd)	0,35 W (typiskt)
Strömförsörjning	100-240 V, 50/60 Hz
Mått (B x H x D)	508 x 405,6 x 196,9 mm
Nettovikt	3,25 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
OSD-funktioner	Ljusstyrka, kontrast, position, färg, språk, etc.
Underhåll och rengöring	Mjuk trasa, utan lösningsmedel; spraya inte vätska direkt
Säkerhet	Öppna inte höljet, undvik exponering för fukt
Reservdelar och reparerbarhet	Kontakta en auktoriserad tekniker; bas på Acers webbplats
Allmän information	Uppfyller CE- och FCC-standarder; klass B

Vanliga frågor - VA220HQ ACER

Hur rengör man monitorskärmen?

Stäng av monitorn och dra ur nätsladden. Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri lösning. Spraya aldrig vätska direkt på skärmen och undvik ammoniak eller alkohol.

Hur ansluter man monitorn till en dator?

Se till att båda enheterna är avstängda. Anslut lämplig videokabel (VGA, DVI, DP eller HDMI) på baksidan av monitorn och till motsvarande port på datorn. Anslut sedan strömkabeln och slå på båda enheterna.

Hur justerar man ljusstyrka och kontrast?

Tryck på MENU-knappen för att öppna OSD-menyn. Använd navigeringsknapparna för att välja 'Ljusstyrka' eller 'Kontrast', justera sedan med + eller -. Tryck på MENU för att bekräfta.

Vad gör man om skärmen visar 'Ingen signal'?

Kontrollera att videokabeln är korrekt ansluten i båda ändar. Se till att datorn är påslagen. Tryck på 'Input'-knappen på monitorn för att välja rätt ingångskälla (VGA, DVI, etc.).

Hur aktiverar man ACM-läget (Adaptive Contrast Management)?

Öppna OSD-menyn med MENU-knappen. Gå till inställningar och leta efter 'ACM'. Välj 'På' för att aktivera adaptiv kontrast. Detta förbättrar dynamisk kontrast upp till 100 000 000:1.

Hur ändrar man språket i OSD-menyn?

Tryck på MENU, navigera sedan till alternativet 'Språk' (ofta representerat av en flagga). Välj önskat språk bland tillgängliga alternativ (svenska, engelska, etc.) och bekräfta.

Hur återställer man monitorn till fabriksinställningar?

I OSD-menyn, gå till alternativet 'Återställ' eller 'Återställ till fabriksinställningar'. Bekräfta återställningen. Detta återställer fabriksinställningarna.

Vad är strömförbrukningen för monitorn?

I påslaget läge är typisk förbrukning 19,5 W. I standby är den 0,45 W och avstängd 0,35 W. Dessa värden mäts vid en ljusstyrka på 200 nits.

Är monitorn kompatibel med VESA-fäste?

Ja, stativet är avtagbart. Du kan ta bort foten och fästa monitorn på en ledad arm eller VESA-väggfäste (standard specificerad inte, men troligen 100x100 mm).

Hur kasserar man monitorn när den inte längre används?

Släng den inte med hushållsavfallet. Lämna den på en godkänd insamlingsplats för avfall från elektrisk och elektronisk utrustning (WEEE) för att möjliggöra miljövänlig återvinning.

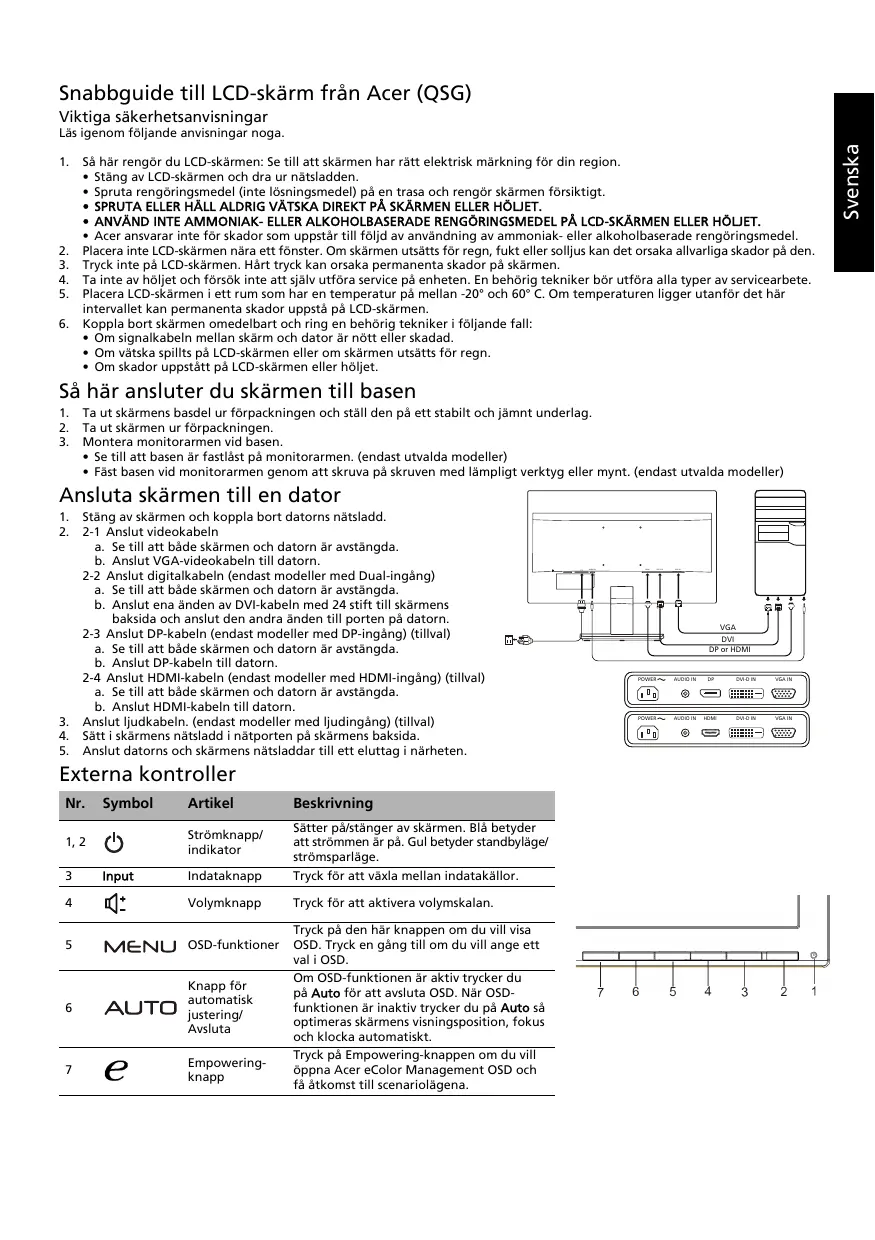

BRUKSANVISNING VA220HQ ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
4. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
5. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
8. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60° C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator är nött eller skadad.
11. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
12. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
2. Ta ut skärmen ur förpackningen.
3. Montera monitorarmen vid basen.
4. Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller)
5. Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

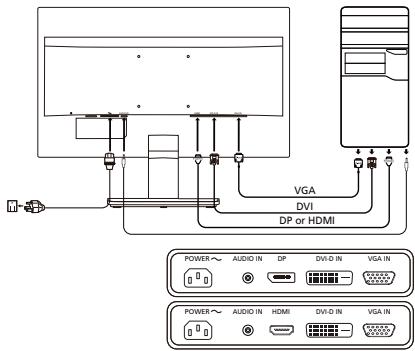

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

2-2 Anslut digitalkabeln (endast modeller med Dual-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

2-4 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

Externa kontroller

Nr.	Symbol	Artikel	Beskrivning
1,2		Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbylägê/strömsparlägê.
3	Input	Indataknapp	Tryck ffor att växla mellan indatakällor.
4	+	Volymknapp	Tryck ffor att aktivera volymskalan.
5	MENU	OSD-funktioner	Tryck på den här knappen om du vill visa OSD. Tryck en*gäng till om du vill ange ett val i OSD.
6	AUTO	Knapp fürautomatischjustering/Avsluta	Om OSD-funktionen är aktiv trycker du på Auto für att avs护栏 OSD. När OSD-funktionen är inaktiv trycker du på Auto säoptimeras skärmens visningsposition, fokus och klocka automatisch.
7	e	Empowering-knapp	Tryck på Empowering-knappen om du villoppna Acer eColor Management OSD ochfà轨道交通 till scenariolägena.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. - Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2004/108/EG, lågspänningsdirektivet 2006/95/EG och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning från privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik	TFT LCD-färgskärn
	Storlek	21,5"W (55 cm)
	Pixelavständ	0,248 mm (H) × 0,248 mm (V)
	Ljusstyrika	200 cd/m2(typisk)
	Krontrast	100 000 000 :1 Max (ACM)
	Betraktningsvinkel	90° (H) 65° (V) (CR=10)
	Responstud	5 ms
	Paneltyp	TN
	Video	R, G, B, analogt gränssnitt
	H-frekvens	30 kHz-80 kHz
	V-frekvens	55-75 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		175 MHz
Högsta upplösning		1920 × 1080 vid 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge	19,5 W (typiskt)
	Vilolåge	0,45 W (typiskt)
	Av-läge	0,35 W (typiskt)
Ingängskontakt		D-SubDVI-D 24-stifts (endast modeller med Dual-ingång)DP (endast modeller med DP-ingång)HDMI (endast modeller med HDMI-ingång)
Videosignalsingång		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigital signal (endast modeller med Dual-ingång)DP (endast modeller med DP-ingång) (tilval)HDMI (endast modeller med HDMI-ingång) (tilval)
Högtalare		1 W × 2 (endast modeller med ljudingång) (tilval)
Största skärmastorlek		Horisontell: 476,6 mmVertikalt: 268,1 mm
Strömkälla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid forvaring: -20° till 60°CFuktighet vid drift: 0 % till 80 %
Mätt		508 (B) x 405,6 (H) x 196,9 (D) mm
Vikt (netto)		3,25 kg (netto)
Mekaniska specificationer		Lutting: -5° till +20°Vridning: NejHöjdistering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontROLLER	Reglage/knapp	StrömknappIndataVolymE-knapp (Empowering)
	Funktioner	KontrastLjusstykaFokusKlockaH. positionV. position(Varm) Färg(Kall) FärgRGB-färgtemperaturSpräkOSD-positionMENY/RETURAuto/AvslutaE-knapp (Empowering)OSD-timeoutBlätt ljesAutokonfiguration (endast modeller med analog ingång)Vidvinkelsiäge (Full/förhällande)ACM päävVal av ingäende signal (endast modeller med Dualingång)DDC/CI päävSkärminformationÄterställAvtalista
Alla specificationer kanalandusanutan foregående meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

2-3 Anslut DP-kabeln (endast modell med DP-ingång) (tillbehör)

Produkt: LCD-monitor

Varumärke: Acer

Modellnummer: VA220HQ
