VA220HQ - Monitor ACER - Gratis brugsanvisning og manual

Produkttype	LCD-skærm
Mærke	Acer
Model	VA220HQ
Skærmstørrelse	21,5 tommer (55 cm)
Maksimal opløsning	1920 x 1080 ved 60 Hz
Panelteknologi	TFT-LCD farve (TN)
Lysstyrke	200 cd/m² (typisk)
Kontrast	100 000 000:1 maks. (ACM)
Responstid	5 ms
Synsvinkel (H/V)	90° / 65° (CR=10)
Input-stik	D-Sub, DVI-D (dual input), DP, HDMI (afhænger af model)
Indbyggede højttalere	2 x 1 W (valgfri, model med lydindgang)
Strømforbrug (tændt)	19,5 W (typisk)
Strømforbrug (standby)	0,45 W (typisk)
Strømforbrug (slukket)	0,35 W (typisk)
Strømforsyning	100-240 V, 50/60 Hz
Mål (B x H x D)	508 x 405,6 x 196,9 mm
Nettovægt	3,25 kg
Hældning	-5° til +20°
Aftagelig fod	Ja
OSD-funktioner	Lysstyrke, kontrast, position, farve, sprog, osv.
Vedligeholdelse og rengøring	Blød klud, uden opløsningsmiddel; spray ikke væske direkte
Sikkerhed	Åbn ikke kabinettet, undgå udsættelse for fugt
Reservedele og reparationsmuligheder	Kontakt en autoriseret tekniker; tilgængelig på Acer's hjemmeside
Generelle oplysninger	Overholder CE- og FCC-standarder; klasse B

Ofte stillede spørgsmål - VA220HQ ACER

Hvordan rengør jeg skærmen?

Sluk for skærmen og tag strømkablet ud. Brug en blød klud let fugtet med en opløsningsmiddelfri opløsning. Sprøjt aldrig væske direkte på skærmen og undgå ammoniak eller alkohol.

Hvordan tilslutter jeg skærmen til en computer?

Sørg for at begge enheder er slukkede. Tilslut det passende videokabel (VGA, DVI, DP eller HDMI) bag på skærmen og til den tilsvarende port på computeren. Derefter tilsluttes strømkablet og tænd for begge enheder.

Hvordan justerer jeg lysstyrke og kontrast?

Tryk på MENU-knappen for at åbne skærmmenuen (OSD). Brug navigationsknapperne til at vælge 'Lysstyrke' eller 'Kontrast', og juster med +/- knapperne. Tryk på MENU for at bekræfte.

Hvad gør jeg, hvis skærmen viser 'Intet signal'?

Kontroller at videokablet er korrekt tilsluttet i begge ender. Sørg for at computeren er tændt. Tryk på 'Input'-knappen på skærmen for at vælge den rigtige indgangskilde (VGA, DVI, osv.).

Hvordan aktiverer jeg ACM-tilstand (Adaptive Contrast Management)?

Åbn OSD-menuen med MENU-knappen. Gå til indstillinger og find 'ACM'. Vælg 'On' for at aktivere adaptiv kontrast. Dette forbedrer den dynamiske kontrast op til 100 000 000:1.

Hvordan ændrer jeg sproget i OSD-menuen?

Tryk på MENU, naviger til indstillingen 'Sprog' (ofte repræsenteret af et flag). Vælg det ønskede sprog blandt de tilgængelige muligheder (fransk, engelsk, osv.) og bekræft.

Hvordan nulstiller jeg skærmen til fabriksindstillingerne?

I OSD-menuen, gå til indstillingen 'Gendan' eller 'Nulstil'. Bekræft nulstillingen. Dette genopretter fabriksindstillingerne.

Hvad er skærmens strømforbrug?

I tændt tilstand er det typiske forbrug 19,5 W. I standby er det 0,45 W og slukket 0,35 W. Disse værdier måles ved en lysstyrke på 200 nits.

Er skærmen kompatibel med VESA-beslag?

Ja, foden er aftagelig. Du kan fjerne soklen og montere skærmen på en VESA-vægbeslag eller en arm (standard ikke specificeret, men sandsynligvis 100x100 mm).

Hvordan bortskaffer jeg skærmen ved endt levetid?

Smid det ikke i husholdningsaffaldet. Aflevér det på et godkendt indsamlingssted for elektrisk og elektronisk affald (WEEE) for at muliggøre miljøvenlig genanvendelse.

BRUGSANVISNING VA220HQ ACER

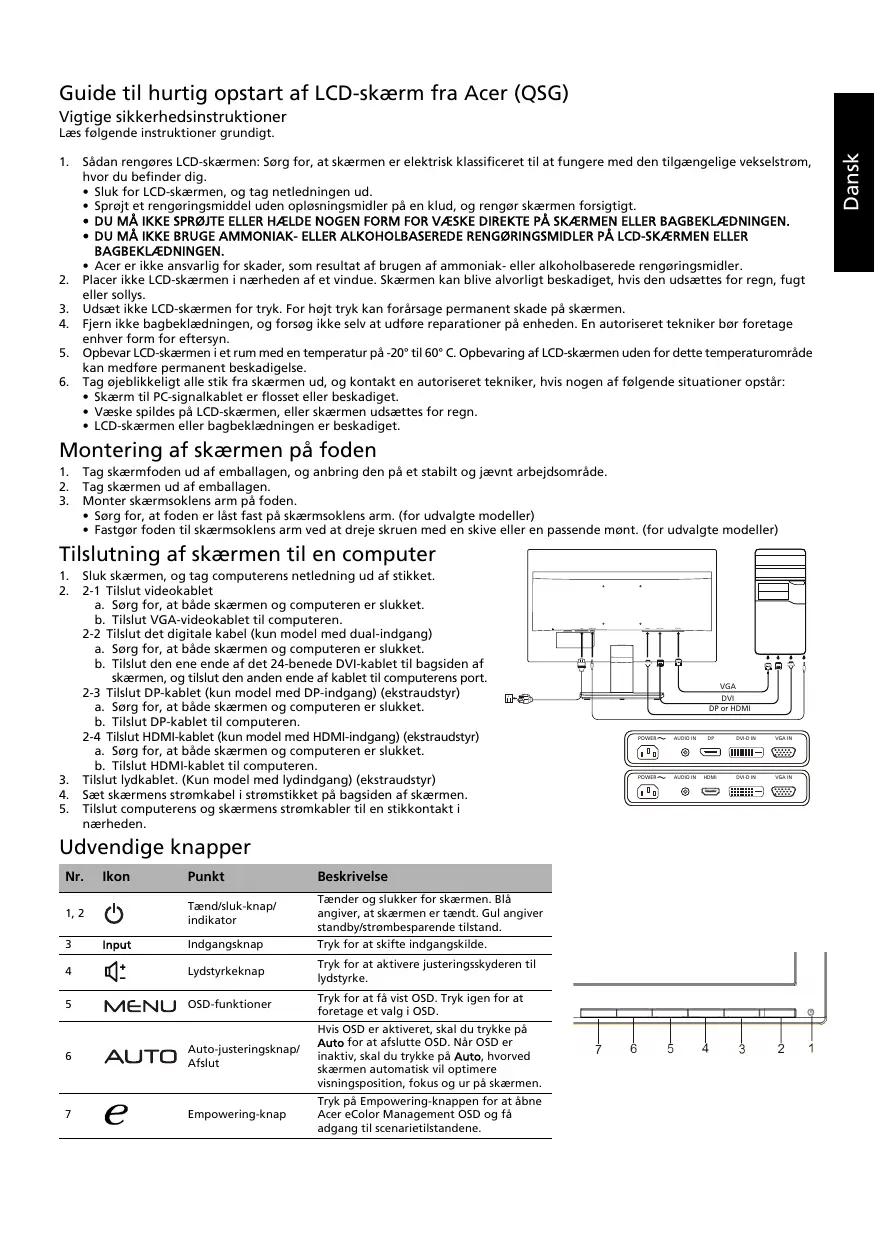

Guide til hurtig opstart af LCD-skærm fra Acer (QSG)

Vigtige sikkerhedsinstruktioner

1. Sådan rengøres LCD-skærmen: Sørg for, at skærmen er elektrisk klassificeret til at fungere med den tilgængelige vekselstrøm, hvor du befinder dig.
2. Sluk for LCD-skærmen, og tag netledningen ud.
3. Sprøjt et rengøringsmiddel uden opløsningsmidler på en klud, og rengør skærmen forsigtigt.
4. DU MÅ IKKE SPRØJTE ELLER HÆLDE NOGEN FORM FOR VÆSKE DIREKTE PÅ SKÆRMEN ELLER BAGBEKLÆDNINGEN. DU MÅ IKKE BRUGE AMMONIAK- ELLER ALKOHOLBASEREDE RENGØRINGSMIDLER PÅ LCD-SKÆRMEN ELLER BAGBEKLÆDNINGEN.
5. Acer er ikke ansvarlig for skader, som resultat af brugen af ammoniak- eller alkoholbaserede rengøringsmidler.
6. Placer ikke LCD-skærmen i nærheden af et vindue. Skærmen kan blive alvorligt beskadiget, hvis den udsættes for regn, fugt eller sollys.
7. Udsæt ikke LCD-skærmen for tryk. For højt tryk kan forårsage permanent skade på skærmen.
8. Fjern ikke bagbeklædningen, og forsøg ikke selv at udføre reparationen af enheden. En autoriseret tekniker bør foretage enhver form for eftersyn.
9. Opbevar LCD-skærmen i et rum med en temperatur på 20° til 60° C. Opbevaring af LCD-skærmen uden for dette temperaturområde kan medføre permanent beskadigelse.
10. Tag øjeblikkeligt alle stik fra skærmen ud, og kontakt en autoriseret tekniker, hvis nogen af følgende situationer opstår:
11. Skærm til PC-signalkabel er flosset eller beskadiget. Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.
12. LCD-skærmen eller bagbeklædningen er beskadiget.

Montering af skærmen på foden

1. Tag skærmfoden ud af emballagen, og anbring den på et stabilt og jævnt arbejdsområde.
2. Tag skærmen ud af emballagen.
3. Monter skærmsoklens arm på foden.
4. Sørg for, at foden er låst fast på skærmssoklens arm. (for udvalgte modeller)
5. Fastgør foden til skærmstokkens arm ved at dreje skruen med en skive eller en passende mønt. (for udvalgte modeller)

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.
2. 2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut VGA-videokablet til computeren.

2-2 Tilslut det digitale kabel (kun model med dual-indgang)

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut den ene ende af det 24-benede DVI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port.

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut DP-kablet til computeren.

2-4 Tilslut HDMI-kablet (kun model med HDMI-indgang) (ekstraudstyr)

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut HDMI-kablet til computeren.

1. Tilslut lydkablet. (Kun model med lydindgang) (ekstraudstyr)
2. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.

Udvendige knapper

Nr.	Ikon	Punkt	Beskrivelse
1, 2	O	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiverstandby/strombesparende tilstand.
3	Input	Indgangsknap	Tryk for at skiffe indgangskilde.
4	O+	Lydstyrkeknap	Tryk for at aktiviere justeringskyderen til lydstyrke.
5	MENU	OSD-funktioner	Tryk for at få vist OSD. Tryk iven for at foretage et valg i OSD.
6	AUTO	Auto-justeringsknap/Afslut	Hvis OSD er aktiveret, skal du trykke på Auto for at afslutte OSD. När OSD er inaktiv, skal du trykke på Auto, hvorved skærmen automatisk vil optimere visningsposition, fokus og ur på skærmen.
7	e	Empowering-knap	Tryk på Empowering-knappen for at äbne Acer eColor Management OSD og få adgang til scenarietilstandene.

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen. Forøg afstanden mellem enheden og modtageren. Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

CE-overensstemmelseserklæring

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2004/108/EF, lavspændingsdirektiv 2006/95/EF og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Bemærk: Afskærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder den canadiske ICES-003.

Bortskaffelse af udstyr af brugere i private husholdninger i Den Europæiske Union

Dette symbol på produktet eller emballagen angiver, at dette produkt ikke må bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektronik og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.

SPECIFIKATIONER

LCD-panel	Driversystem		TFT farve-LCD
	Storrelse		21,5"W (55 cm)
	Pixelafstand:		0,248 mm (H) x 0,248 mm (V)
	Lystyrke		200 cd/m2(typisk)
	Kontrast		100000000:1 Maks. (ACM)
	Betragningsvinkel		90° (H) 65° (V) (CR=10)
	Svartid		5 ms
	Paneltype		TN
	Video		R, G, B analogt interface
	H-frekvens		30 kHz - 80 kHz
	V-frekvens		55 - 75 Hz
Skærmfarver			16,7 millioner
Pixelfrekvens			175 MHz
Maksimal oplonsning			1920 x 1080 ved 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Stromforbrug (ved 200 eheder)	Tændt tilstand		19,5 W (typisk)
	Slumretilstand		0,45 W (typisk)
	Slukket tilstand		0,35 W (typisk)
Indgangsstik			D-Sub DVI-D 24 ben (kun model med dual-indgang) DP (kun model med DP-indgang) HDMI (kun model med HDMI-indgang)
Videoindgangssignal			Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digital signal (kun model med dual-indgang) DP (kun model med DP-indgang) (ekstraudstyr) HDMI (kun model med HDMI-indgang) (ekstraudstyr)
Hojttalere			1 W x 2 (kun model med lydindgang) (ekstraudstyr)
Maksimal skærmstørrelse			Vandret: 476,6 mm Lodret: 268,1 mm
Stromkilde			100 - 240 V, 50/60 Hz
Miljohensyn			Driftstermoperatur: 0° til 40°C Opbevaringstemp.: -20° til 60°C Luftfugtighed ved drift: 0 % til 80 %
Mål			508 (B) x 405,6 (H) x 196,9 (D) mm
Vægt (N. W.)			3,25 kg (netto)
Funktionsspecifikationer			Haeldning: -5° til +20° Drejning: Nej Hojdeindstelling: Nej Drejetap: Nej Aftagelig fod: Ja
Udvendige knapper	Knapper		Tænd/sluk-knap Indgang Lydstyrke Krontrast Lystyrke Fokus Ur H.-position V.-position (Varm) farve (Kølig) farve RGB-farvetemperatur Sprog OSD-position Valg af indgangssignal (kun model med dual-indgang) DDC/CI Til/Fra Oplyninger om skærm Nulstil Afslut
Alle speikificationen kan øndres utden varsel.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.

Acer-LCD-skærm hurtiginstallationsvejledning (QSG)

Skærm-til-PC-signalkablet er slidt eller beskadiget.

Dette digitale apparat i klasse B er i overensstemmelse med canadiske ICES-003.
