Tip produs	Monitor LCD
Marcă	Acer
Model	VA220HQ
Dimensiune ecran	21,5 inchi (55 cm)
Rezoluție maximă	1920 x 1080 la 60 Hz
Tehnologie panou	TFT-LCD color (TN)
Luminozitate	200 cd/m² (tipic)
Contrast	100.000.000:1 max. (ACM)
Timp de răspuns	5 ms
Unghi de vizualizare (H/V)	90° / 65° (CR=10)
Conectori de intrare	D-Sub, DVI-D (intrare dublă), DP, HDMI (în funcție de model)
Difuzoare încorporate	2 x 1 W (opțional, model cu intrare audio)
Consum electric (funcționare)	19,5 W (tipic)
Consum electric (standby)	0,45 W (tipic)
Consum electric (oprit)	0,35 W (tipic)
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (L x Î x A)	508 x 405,6 x 196,9 mm
Greutate netă	3,25 kg
Înclinare	-5° până la +20°
Suport detașabil	Da
Funcții OSD	Luminozitate, contrast, poziție, culoare, limbi, etc.
Întreținere și curățare	Cârpă moale, fără solvenți; nu pulverizați lichid direct
Siguranță	Nu deschideți carcasa, evitați expunerea la umiditate
Piese de schimb și reparabilitate	Apelați la un tehnician autorizat; informații pe site-ul Acer
Informații generale	Conform normelor CE și FCC; clasa B

Întrebări frecvente - VA220HQ ACER

Cum curăț ecranul monitorului?

Opriți monitorul și deconectați cablul de alimentare. Utilizați o cârpă moale ușor umezită cu o soluție fără solvenți. Nu pulverizați niciodată lichid direct pe ecran și evitați amoniacul sau alcoolul.

Cum conectez monitorul la un calculator?

Asigurați-vă că ambele dispozitive sunt oprite. Conectați cablul video corespunzător (VGA, DVI, DP sau HDMI) în spatele monitorului și la portul corespunzător al calculatorului. Apoi, conectați cablul de alimentare și porniți ambele dispozitive.

Cum ajustez luminozitatea și contrastul?

Apăsați tasta MENU pentru a deschide afișajul pe ecran (OSD). Utilizați tastele de navigare pentru a selecta 'Luminozitate' sau 'Contrast', apoi ajustați cu tastele + sau -. Apăsați MENU pentru a confirma.

Ce fac dacă ecranul afișează 'Fără semnal'?

Verificați dacă cablul video este conectat corespunzător la ambele capete. Asigurați-vă că calculatorul este pornit. Apăsați butonul 'Input' al monitorului pentru a selecta sursa de intrare corectă (VGA, DVI, etc.).

Cum activez modul ACM (Adaptive Contrast Management)?

Deschideți meniul OSD cu tasta MENU. Accesați setările și căutați 'ACM'. Selectați 'On' pentru a activa contrastul adaptiv. Aceasta îmbunătățește contrastul dinamic până la 100.000.000:1.

Cum schimb limba meniului OSD?

Apăsați MENU, apoi navigați până la opțiunea 'Limbă' (adesea reprezentată de un steag). Selectați limba dorită dintre opțiunile disponibile (română, engleză, etc.) și confirmați.

Cum resetez monitorul la setările din fabrică?

În meniul OSD, accesați opțiunea 'Restaurare' sau 'Resetare'. Confirmați resetarea. Aceasta va restabili setările implicite din fabrică.

Care este consumul electric al monitorului?

În modul de funcționare, consumul tipic este de 19,5 W. În standby, este de 0,45 W, iar în oprire, de 0,35 W. Aceste valori sunt măsurate la o luminozitate de 200 nits.

Monitorul este compatibil cu un suport VESA?

Da, suportul este detașabil. Puteți scoate baza și fixa monitorul pe un braț articulat sau un suport mural VESA (standard nespecificat, dar probabil 100x100 mm).

Cum elimin monitorul la sfârșitul vieții?

Nu-l aruncați împreună cu deșeurile menajere. Depuneți-l într-un punct de colectare autorizat pentru deșeuri de echipamente electrice și electronice (DEEE) pentru a permite reciclarea în conformitate cu normele de mediu.

MANUAL DE UTILIZARE VA220HQ ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60°C (-4° până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat.

• S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
• Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașați monitorul la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază.
4. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modelele selectate) Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

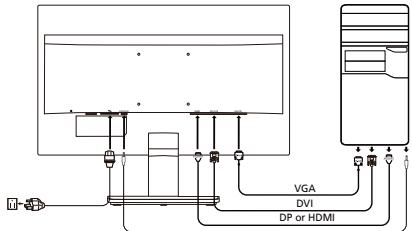

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 de pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul DP (numai la modelul cu intrare DP) (opțional)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la calculator.

2-4 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (opțional)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1, 2		Buton/indicator de alimentare	Pornexe/opreste monitorul. Albastru indică alimentarea pornità. Chihlimbariu indică modul standby/economie de energia.
3	Input	Buton pentru intrare	Apăsăti pentru a comuta în sursele de intrare.
4	+	Butonul Volum	Apăsăti pentru a activa scala de reglare a volumului.
5	MENU	Funcții OSD	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduze o selecţie în OSD.
6	AUTO	Buton de reglare automată/leșire	Dacă OSD este activ, apăsăti pe Auto pentru a pârăși OSD. După ce OSD a deveni inactiv, apăsăti pe butonul Auto, iar monitorul va optimiza automat poțția de afșare, focalizarea și ceasul afșajului dvs.
7	e	Tasta Empowering	Apăsăti pe tasta Empowering pentru a DESCHE OSD-ul Acer eColor Management și a accesa modurile de scenariu.

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că nu vor avea loc interferențe într-o anumită instalare. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2004/108/CE, Directiva 2006/95/CE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de proiectare ecologică pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminale, imprimante etc.) certificate ca respectând clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea 15. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul unde puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	21,5"W (55 cm)
	Pas pixeli	0,248 mm (H) x 0,248 mm (V)
	Luminozitate	200 cd/m2 (tipic)
	Contrast	100.000.000:1 Max (ACM)
	Unghi de vizualizarere	90° (H) 65° (V) (CR=10)
	Timp de raspuns	5 ms
	Tip panou	TN
	Video	Interfăţă analogică R, G, B
	Frecventa ortizontalã	30 kHz - 80 kHz
	Frecventa verticalã	55 - 75 Hz
Culori afișate		16,7 Miloane
Frecventa de ceas		175 MHz
Rezolutițe maximă		1920 x 1080 la 60 Hz
Tip plug & play		VESA DDCCI/DDC2B
Consum de energia (la 200 nits)	Modul Pornit	19,5 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-Sub DVI-D 24 pini (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) HDMI (numai la modelul cu intrare HDMI)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, potific Semnal digital (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) (optional) HDMI (numai la modelul cu intrare HDMI) (optional)
Difuozare		1 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizontala: 476,6 mm Verticala: 268,1 mm
Sursă de alimentare		100 - 240 V, 50/60 Hz
Considerații privind mediuI		Temp. de fonctionare: 0° - 40°C Temp. de depositare: -20° - 60°C Umiditate in timpul functițuri: 0% - 80%
Dimensiuni		508 (L) x 405,6 (h) x 196,9 (l) mm
Masa (netă)		3,25 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +20° Rotire: Nu Regiarea inaltțimi: Nu Pivotare: Nu Suport cu picor delațăbil: Da
Comenzi externe	Comutator/butoane	Buton de alimentare Intrare Volum	MENIU/ENTER Auto/lesire Tasta Empowering (E)
	Functii	Contrast Luminozitate Focalizare Ceas Poziția H. Poziția V. Culoare (cală) Culoare (rece) Temperatură culoare RGB Limba Poziție OSD	Expirare OSD Lumină albastră Configurare automată (numai la modelul cu intrare analogiță) Modul Wide (Complete/Aspect) ACM Pormit/Oprit Selectare semnal de intrare (numai la modelul cu intrare duală) DDC/CI Pormit/Oprit Informatiș monitor Resetare lesire
Toate specificațiile pot fi schimbate fără notificare prealabâ!.
