VA220HQ - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	VA220HQ
Μέγεθος οθόνης	21,5 ίντσες (55 cm)
Μέγιστη ανάλυση	1920 x 1080 στα 60 Hz
Τεχνολογία πάνελ	Έγχρωμο TFT-LCD (TN)
Φωτεινότητα	200 cd/m² (τυπική)
Αντίθεση	100.000.000:1 μέγ. (ACM)
Χρόνος απόκρισης	5 ms
Γωνία θέασης (Ο/Κ)	90° / 65° (CR=10)
Υποδοχές εισόδου	D-Sub, DVI-D (διπλή είσοδος), DP, HDMI (ανάλογα με το μοντέλο)
Ενσωματωμένα ηχεία	2 x 1 W (προαιρετικά, μοντέλο με είσοδο ήχου)
Κατανάλωση ενέργειας (λειτουργία)	19,5 W (τυπική)
Κατανάλωση ενέργειας (αναμονή)	0,45 W (τυπική)
Κατανάλωση ενέργειας (απενεργοποίηση)	0,35 W (τυπική)
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (Π x Υ x Β)	508 x 405,6 x 196,9 mm
Καθαρό βάρος	3,25 kg
Κλίση	-5° έως +20°
Αφαιρούμενη βάση	Ναι
Λειτουργίες OSD	Φωτεινότητα, αντίθεση, θέση, χρώμα, γλώσσες, κ.λπ.
Συντήρηση και καθαρισμός	Μαλακό πανί, χωρίς διαλύτη· μην ψεκάζετε υγρό απευθείας
Ασφάλεια	Μην ανοίγετε το περίβλημα, αποφύγετε την έκθεση σε υγρασία
Ανταλλακτικά και δυνατότητα επισκευής	Απευθυνθείτε σε εξουσιοδοτημένο τεχνικό· χαμηλή στον ιστότοπο της Acer
Γενικές πληροφορίες	Συμμορφώνεται με τα πρότυπα CE και FCC· κατηγορία Β

Συχνές ερωτήσεις - VA220HQ ACER

Πώς να καθαρίσετε την οθόνη του μόνιτορ;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε το καλώδιο τροφοδοσίας. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγραμένο με διάλυμα χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη και αποφύγετε αμμωνία ή οινόπνευμα.

Πώς να συνδέσετε το μόνιτορ σε έναν υπολογιστή;

Βεβαιωθείτε ότι και οι δύο συσκευές είναι απενεργοποιημένες. Συνδέστε το κατάλληλο καλώδιο βίντεο (VGA, DVI, DP ή HDMI) στο πίσω μέρος του μόνιτορ και στην αντίστοιχη θύρα του υπολογιστή. Στη συνέχεια, συνδέστε το καλώδιο τροφοδοσίας και ενεργοποιήστε και τις δύο συσκευές.

Πώς να ρυθμίσετε τη φωτεινότητα και την αντίθεση;

Πατήστε το πλήκτρο MENU για να ανοίξετε την οθόνη (OSD). Χρησιμοποιήστε τα πλήκτρα πλοήγησης για να επιλέξετε 'Φωτεινότητα' ή 'Αντίθεση', στη συνέχεια ρυθμίστε με τα πλήκτρα + ή -. Πατήστε MENU για επιβεβαίωση.

Τι να κάνετε αν η οθόνη εμφανίζει 'Χωρίς σήμα';

Ελέγξτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο και στα δύο άκρα. Βεβαιωθείτε ότι ο υπολογιστής είναι ενεργοποιημένος. Πατήστε το κουμπί 'Input' του μόνιτορ για να επιλέξετε τη σωστή πηγή εισόδου (VGA, DVI, κ.λπ.).

Πώς να ενεργοποιήσετε τη λειτουργία ACM (Adaptive Contrast Management);

Ανοίξτε το μενού OSD με το πλήκτρο MENU. Πηγαίνετε στις ρυθμίσεις και αναζητήστε 'ACM'. Επιλέξτε 'On' για να ενεργοποιήσετε την προσαρμοστική αντίθεση. Αυτό βελτιώνει τη δυναμική αντίθεση έως 100.000.000:1.

Πώς να αλλάξετε τη γλώσσα του μενού OSD;

Πατήστε MENU, στη συνέχεια πλοηγηθείτε στην επιλογή 'Γλώσσα' (συχνά αναπαρίσταται με σημαία). Επιλέξτε την επιθυμητή γλώσσα από τις διαθέσιμες επιλογές (ελληνικά, αγγλικά, κ.λπ.) και επιβεβαιώστε.

Πώς να επαναφέρετε το μόνιτορ στις εργοστασιακές ρυθμίσεις;

Στο μενού OSD, μεταβείτε στην επιλογή 'Επαναφορά' ή 'Επαναρχικοποίηση'. Επιβεβαιώστε την επαναφορά. Αυτό θα αποκαταστήσει τις προεπιλεγμένες εργοστασιακές ρυθμίσεις.

Ποια είναι η κατανάλωση ενέργειας του μόνιτορ;

Σε λειτουργία, η τυπική κατανάλωση είναι 19,5 W. Σε αναμονή είναι 0,45 W και σε απενεργοποίηση 0,35 W. Αυτές οι τιμές μετρώνται σε φωτεινότητα 200 nits.

Είναι το μόνιτορ συμβατό με βάση VESA;

Ναι, η βάση είναι αφαιρούμενη. Μπορείτε να αφαιρέσετε τη βάση και να στερεώσετε το μόνιτορ σε αρθρωτό βραχίονα ή σε τοίχο VESA (πρότυπο δεν καθορίζεται, αλλά πιθανώς 100x100 mm).

Πώς να απορρίψετε το μόνιτορ στο τέλος της ζωής του;

Μην το πετάτε με τα οικιακά απορρίμματα. Αποθέστε το σε εγκεκριμένο σημείο συλλογής για απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ) για να επιτραπεί η ανακύκλωση με σεβασμό στο περιβάλλον.

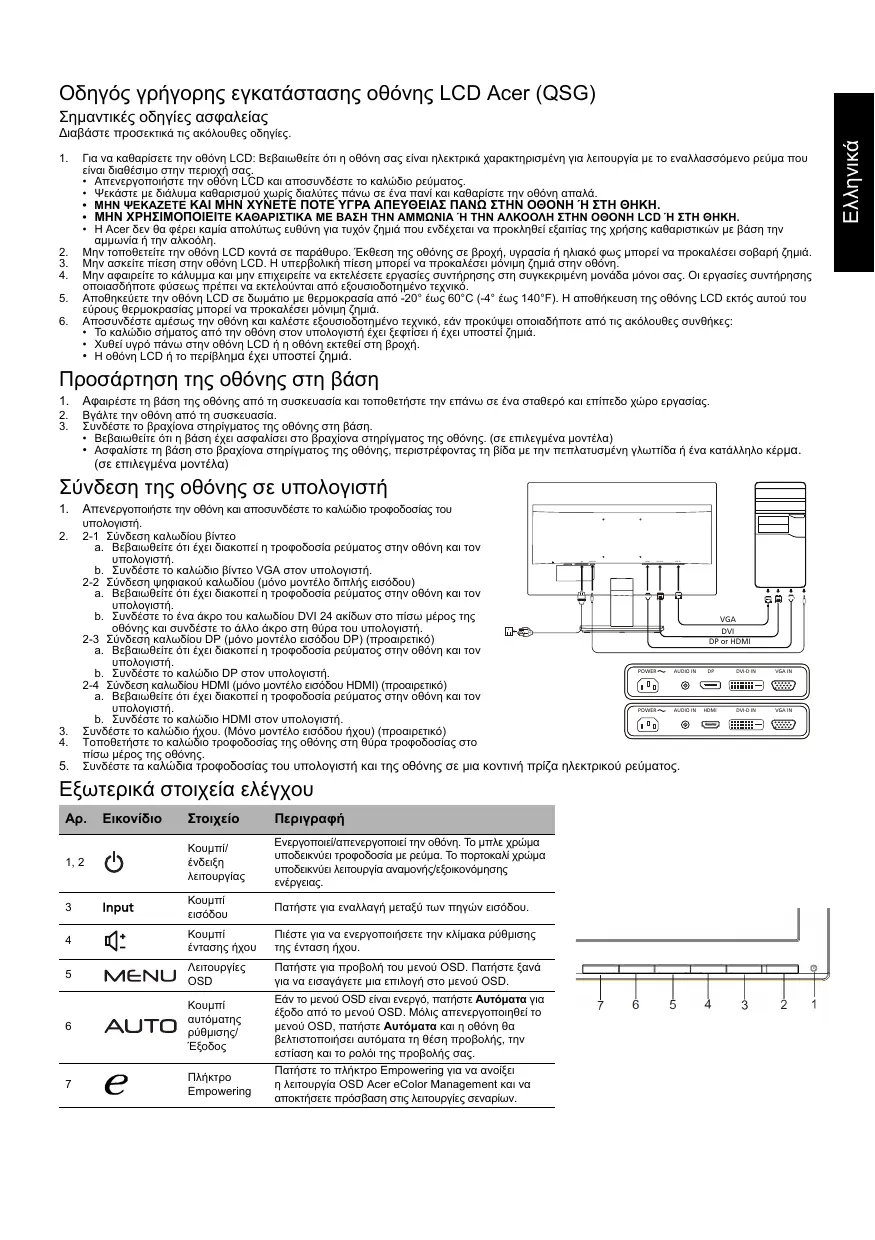

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VA220HQ ACER

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη είναι απενεργοποιημένη και ότι το καλώδιο ρεύματος είναι αποσυνδεδεμένο.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΟΤΕ ΥΓΡΑ ΑΝΕΥΘΕΩΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Η ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

Η Acer δεν θα φέρει ευθύνη για τυχόν ζημιά που προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή αλκοόλη.

1. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Εκτός από την οθόνη, η βροχή, η υγρασία ή η υγρασία μπορεί να προκαλέσει ζημιά.
2. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
3. Μην αφήνετε το καλώδιο και μην επιτρέπετε να εκτελούνται εργασίες σε συνθήκες υγρασίας ή σε περιβάλλον με υψηλή θερμοκρασία. Η οθόνη πρέπει να χρησιμοποιείται σε θερμοκρασία περιβάλλοντος από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει ζημιά.
4. Απευθυνθείτε σε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες: Το καλώδιο ή το τροφοδοτικό έχει υποστεί ζημιά. Υγρό έχει χυθεί στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Πρόσβαση στη βάση της οθόνης

1. Αφαιρέστε την βαλβίδα από την συσκευασία και τοποθετήστε την σε έναν ξηρό χώρο εργασίας.
2. Βγάλτε την οθόνη από τη συσκευασία.
3. Συνοδέψτε το βραχίονα με το πριτσούνι του σωλήνα και το βάθος. Βάλτε ένα εξάρτημα στο βραχίονα στο πριτσούνι του σωλήνα. (σε επιλεγμένα μοντέλα) Αφαιρέστε το βάθος στο βραχίονα στο πριτσούνι του σωλήνα, περιστρέφοντάς το με ένα κατάλληλο εργαλείο ή ένα κατσαβίδι. (σε επιλεγμένα μοντέλα)

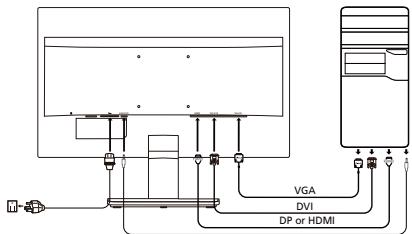

Σύνδεση της οθόνης σε υπολογιστή

1. Αφαιρέστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

Β. Βεβαιωθείτε ότι η διακόπτης τοποθετείται ρευματοδότης και τον υπολοίπων.

Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση ψηφιακού καλωδίου (μόνο για είσοδο DVI)

Βεβαιωθείτε ότι είναι διακόπτης η παροχή ρεύματος στην οθόνη και τον υπολογιστή. Συνδέστε το ένα άκρο του καλωδίου 24 ακίδων στην υποδοχή της οθόνης και συνδέστε το άλλο άκρο στην υποδοχή του υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο για είσοδο DP) (προαιρετικό)

Βεβαιωθείτε ότι είναι διακόπτης η παροχή ρεύματος στην οθόνη και τον υπολογιστή. Συνδέστε το καλώδιο DP στον υπολογιστή.

2-4 Σύνδεση καλωδίου HDMI (μόνο για μοντέλα με είσοδο HDMI) (προαιρετικό)

Β. Βεβαιωθείτε ότι έχετε συνδέσει το καλώδιο στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή

1. Συνδέστε το καλώδιο HDMI. (Μόνο για μοντέλα με είσοδο HDMI) (προαιρετικό)
2. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στην υποδοχή τροφοδοσίας στο πίσω μέρος της οθόνης.
3. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοινή πρίζα ηλεκτρικού ρεύματος

Εξωτερικά στοιχεία ελέγχου

Ap.	Eikoviδio	Στοιχείο	Περγραή
1, 2	θ	Kouμπi/ενδεξηλειουργίας	Eveργοτοίει/ατενεργοτοίει τὴν οβόνη. To μπλε χρωμα utοδεκυένι τροροδίσαί με ρεύμα. To ποτοκαι χρωμα utοδεκυένι λειουργία αναμονής/εξακονόμησις ενεργίας.
3	Input	Kouμπi εἰσόδου	Παπητε γία ευλλαήν Μεταξύ τὴν τὴνών εἰσόδου.
4	+	Kouμπi ευλασης	Πεστε γία να ενεργοτοίησετε τὴν κλιμακα υρθμησις τὴς ευλαητήου.
5	MENU	Λειουργίες OSD	Παπητε γία προβόλη τῷ μενού OSD. Παπητε ενάν γία εἰσαγάγει μία εἰπλογή στο μενού OSD.
6	AUTO	Kouμπi autóματης ρύθμαης/Εξόδος	Εδόν το μενού OSD εἰναι ενερό, παπητε Autóματα γία εξδόο στότο το μενού OSD. Μολίς ανεργοτοίηθει τὸ μενού OSD, παπητε Autóματα καὶ έθενη θα βελιστοπιοίαει autóματα τὴ Εθελι προβόλής, τὴν εἰστίαη καὶ το ρλόλι τής προβόλής ασάς.
7	e	Πλήκτορo Empowering	Παπητε το πλήκτορo Empowering γίαν ανοίξει ηλειουργία OSD Acer eΩɑr Management καννον το αποκτήσε τρόσβαης στής λειουρίες εόνανιν.

Κανονισμοί και ειδοποιήσεις ασφάλειας

Ειδοποίηση FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα υπάρξουν παρεμβολές σε συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη ραδιοφωνία ή την τηλεόραση, που διαπιστώνονται με την απενεργοποίηση και την επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή επανατοποθετήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. - Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Ζητήστε βοήθεια από τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοτηλεοπτικών εκπομπών για βοήθεια.

Αναφορά συμμόρφωσης CE

Δια του παρόντος, η Acer Inc. δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τα βασικά απαιτήσεις και τις άλλες σχετικές διατάξεις της Οδηγίας EMC 2004/108/ΕΚ, την Οδηγία Χαμηλής Τάσης 2006/95/ΕΚ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά το πλαίσιο για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που καταναλώνουν ενέργεια.

Εισόδου:

Θα αποφευχθεί ενδεχόμενη ζημία στην οθόνη, μην την ακουμπάτε από πάνω της.

Εισαγωγή: Οθρακιόενα καλώδια

Όλες οι συνδέσεις με ασύρματα δίκτυα πρέπει να γίνονται με οθρακιόμενα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Εισαγωγή: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (πληκτρολόγιο, ποντίκι, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες σύμφωνα με την οδηγία 10/10/ΕΚ μπορούν να συνδεθούν σε αυτό το σύστημα. Η λειτουργία με μη πιστοποιημένα περιφερειακά μπορεί να οδηγήσει σε παρεμβολές σε ραδιοτηλεοπτικές και τηλεοπτικές εκπομπές.

Προσοχή

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια χρήσης, ή να προκληθεί από την Ομοσπονδιακή Επιτροπή Επικοινωνιών για το χειρισμό αυτού του προϊόντος.

Σήμα

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

Εισαγωγή: Καναδοπροδιαγραφές

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το Καναδικό πρότυπο ICES-003.

Obovη LCD	Σύτημα Μθήνησης	Εγχρωμη Μθόνη LCD TFT
	Μέγεθος	21,5"W (55 cm)
	Βήμα pixel	0,248 mm (O) x 0,248 mm (K)
	Φωτενότητα	200 cd/m2(rutmkí)
	Avτίβειη	10000000:1 μέγ. (ACM)
	Γυνια προβολής	90° (O) 65° (K) (CR=10)
	Xρόνος ατόκριαης	5 ms
	Τύτος τάνλ	TN
	Βίντεο	Avaloγική δίαςύνδεαι R, G, B
	Ορίζουνι συχόντητα	30 kHz - 80 kHz
	Κατακόρμη Ανχόντητα	55 - 75 Hz
Xρώματα Μθόνης		16,7 Εκατομμύρία
Συχόνητηα κουκκίδων		175 MHz
Μέγιατη ανάληω		1920 x 1080 @ 60 Hz
Τοῦθέτηηκαι ἀμεαη λειουρία	VESA DDCCI/DDC2B
Κατανάλωηρεύματος(στα 200 nits)	Λειουρία ενεργοτοίηης	19,5 W (rutmkí)
	Λειουρία αναμούης	0,45 W (rutmkí)
	Λειουρία απενεργοτοίηης	0,35 W (rutmkí)
Υποδόχή εἰσόδου		D-SubDV-I-D 24 ακίδων (μόνο μοντέλο διπλής εἰσόδου)DP (μόνο μοντέλο εἰσόδου DP)HDMI (μόνο μοντέλο εἰσόδου HDMI)
Σύμα βίντεο εἰσόδου		Avaloγικό: 0,7 Vp-p (rutmkí), 75 OHM, θεικόΦηρακό στμα (μόνο μοντέλο διπλής εἰσόδου)DP (μόνο μοντέλο εἰσόδου DP) (προαρεικό)HDMI (μόνο μοντέλο εἰσόδου HDMI) (προαρεικό)
Ηχελι		1 W x 2 (μόνο μοντέλο εἰσόδου ηχοι) (προαρεικό)
Μέγιατο μέγεθος Χεόνης		Ορίζουνι: 476,6 mmKataκόρμη; 268,1 mm
Πηγίαταύος		100 - 240 V, 50/60 Hz
Περβαλλοντίας ζητήματα		Θερμακραίαλειούργιας: 0° εύς 40°CΘερμακραίαλειοθηκειμης: -20° εύς 60°CYγραίαλειούργιας: 0% εύς 80%
Δίατάσεις		508 (Π) x 405,6 (Y) x 196,9 (B) mm
Βάρος (K. B.)		3,25 kg (καβαρό)
Προδίαγραφές μηχανίαμου		Κλίαη: -5° εύς +20°Πρεροφή: ΕύχPúθμαη υμους: ΕύχΠραφή: ΕύχΑποστιμενην βάŋ: Nai
Εξιτερίκα στοχεία έλεγχου	Διακόπης/κουμία	Κομμί ΛειουρίαςEiδόδοςEvταση ηχοι Πλλκίρο E(Empowering)
	Λειουρίες	Avτίβεη ΦινενόπητaEπτίαη Φινεμίηητa Σταραμετραμιν (μόνο μοντέλο αυλαογίκεις εἰσόδου)Polóδι Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεdelta Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Μεδόη Με δόδος
Ολες Βτροδίγαράς μτόκενται σε αλλαγές χμις προεδόσηη.

Βρείτε τα εγχειρίδια και την άλλη τεχνική υποστήριξη για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.
