VA220HQ - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	VA220HQ
Näytön koko	21,5 tuumaa (55 cm)
Suurin resoluutio	1920 x 1080 @ 60 Hz
Näyttötekniikka	TFT-LCD väri (TN)
Kirkkaus	200 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max. (ACM)
Vasteaika	5 ms
Kuvakulma (H/V)	90° / 65° (CR=10)
Tuloliitännät	D-Sub, DVI-D (kaksoistulo), DP, HDMI (mallista riippuen)
Sisäänrakennetut kaiuttimet	2 x 1 W (valinnainen, malli äänitulolla)
Virrankulutus (käyttö)	19,5 W (tyypillinen)
Virrankulutus (valmius)	0,45 W (tyypillinen)
Virrankulutus (sammutus)	0,35 W (tyypillinen)
Virtalähde	100-240 V, 50/60 Hz
Mitat (L x K x S)	508 x 405,6 x 196,9 mm
Nettopaino	3,25 kg
Kallistus	-5° - +20°
Irrotettava jalusta	Kyllä
OSD-toiminnot	Kirkkaus, kontrasti, sijainti, väri, kielet jne.
Huolto ja puhdistus	Pehmeä liina, ilman liuotinta; älä suihkuta nestettä suoraan
Turvallisuus	Älä avaa koteloa, vältä altistumista kosteudelle
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun teknikkoon; tuki Acerin verkkosivustolla
Yleiset tiedot	CE- ja FCC-standardien mukainen; luokka B

Usein kysytyt kysymykset - VA220HQ ACER

Kuinka puhdistaa näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Käytä pehmeää liinaa, joka on kevyesti kostutettu liuottimettomalla liuoksella. Älä koskaan suihkuta nestettä suoraan näytölle ja vältä ammoniakkia tai alkoholia.

Kuinka liittää näyttö tietokoneeseen?

Varmista, että molemmat laitteet ovat sammutettu. Liitä sopiva videokaapeli (VGA, DVI, DP tai HDMI) näytön takaosaan ja tietokoneen vastaavaan porttiin. Kytke sitten virtajohto ja käynnistä molemmat laitteet.

Kuinka säätää kirkkautta ja kontrastia?

Paina MENU-painiketta avataksesi näyttövalikon (OSD). Käytä navigointipainikkeita valitaksesi 'Kirkkaus' tai 'Kontrasti', säädä + tai - painikkeilla. Paina MENU vahvistaaksesi.

Mitä tehdä, jos näyttö näyttää 'Ei signaalia'?

Tarkista, että videokaapeli on kunnolla liitetty molemmista päistä. Varmista, että tietokone on päällä. Paina näytön 'Input'-painiketta valitaksesi oikean tuloaukon (VGA, DVI jne.).

Kuinka aktivoida ACM-tila (Adaptive Contrast Management)?

Avaa OSD-valikko MENU-painikkeella. Siirry asetuksiin ja etsi 'ACM'. Valitse 'On' aktivoidaksesi mukautuvan kontrastin. Tämä parantaa dynaamista kontrastia 100 000 000:1 asti.

Kuinka vaihtaa OSD-valikon kieli?

Paina MENU, siirry sitten 'Kieli'-vaihtoehtoon (usein lipun kuvake). Valitse haluamasi kieli saatavilla olevista vaihtoehdoista (ranska, englanti jne.) ja vahvista.

Kuinka palauttaa näyttö tehdasasetuksiin?

OSD-valikossa siirry 'Palauta'- tai 'Nollaa'-vaihtoehtoon. Vahvista nollaus. Tämä palauttaa tehdasasetukset.

Mikä on näytön virrankulutus?

Käyttötilassa tyypillinen virrankulutus on 19,5 W. Valmiustilassa se on 0,45 W ja sammutettuna 0,35 W. Nämä arvot on mitattu kirkkaudella 200 nitiä.

Onko näyttö yhteensopiva VESA-kiinnikkeen kanssa?

Kyllä, jalusta on irrotettava. Voit poistaa jalustan ja kiinnittää näytön nivelvarteen tai VESA-seinätelineeseen (vakio ei määritelty, mutta todennäköisesti 100x100 mm).

Kuinka hävittää näyttö käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteiden mukana. Toimita se hyväksyttyyn sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen, jotta se voidaan kierrättää ympäristöystävällisesti.

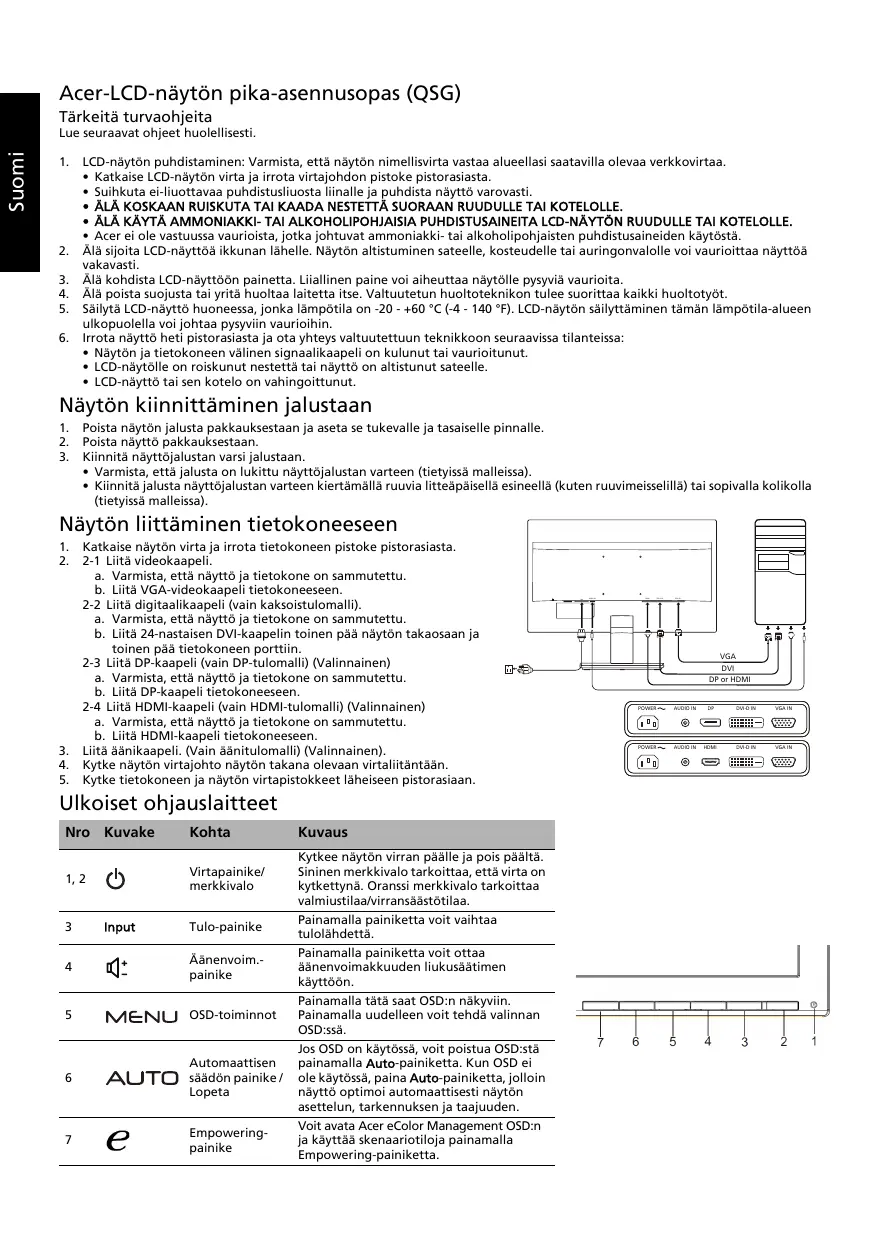

KÄYTTÖOHJE VA220HQ ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle syviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näytön jalusta pakkauksestaan ja aseta se tukevalle ja tasaiselle pinnalle.
2. Poista näyttö pakkauksestaan.
3. Kiinnitä näyttöjalustan varsi jalustaan.
4. Varmista, että jalusta on lukittu näyttöjalustan varteen (tietyissä malleissa).
5. Kiinnitä jalusta näyttöjalustan varteen kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

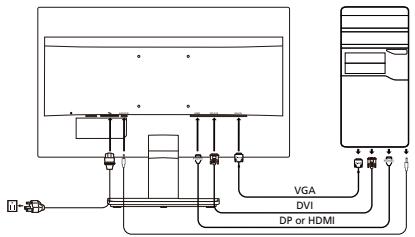

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli (vain kaksoistulomalli). a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP-tulomalli) (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

2-4 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (Valinnainen) a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (Vain äänitulomalli) (Valinnainen).
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

Nro	Kuvake	Kohta	Kuvaus
1, 2		Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettyä. Oransii merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
3	Input	Tulo-painike	Painamalla painiketta voit vailtaa tulolåhdettä.
4		Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttoön.
5	MENU	OSD-toiminnot	Painamalla tätä saat OSD:n nakyviin. Painamalla uudelleen voit tehdä valinnan OSD:ssä.
6	AUTO	Automaatisen säädönn painike /Lopeta	Jos OSD on käytössä, voit poistua OSD:stä painamalla Auto-painketta. Kun OSD ei ole käytössä, pinea Auto-painketta, jolloin näytö optimoi automaatiseti näytö asettelun, tarkennuksen ja taajuunden.
7	e	Empowering-painike	Voit avata Acer eColor Management OSD:n ja käytää skenaariotilloja painamalla Empowering-painketta.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisen luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2004/108/EY, pienjännitedirektiivi 2006/95/EY, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energian liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu asianmukaisten vaatimusten mukaisesti. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys säästävät luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin viet käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä	TFT Color LCD
	Koko	21,5"W (55 cm)
	Pikseliväli	0,248 mm (V) x 0,248 mm (P)
	Kirkkaus	200 cd/m2 (typpillinen)
	Kontrasti	100 000 000:1 enint. (ACM)
	Katselukulma	90° (V) 65° (P) (CR=10)
	Vasteaika	5 ms
	Panellityppi	TN
	Video	R, G, B analoginen liitäntä
	H-taajuus	30 kHz - 80 kHz
	V-taajuus	55 - 75 Hz
Näytövärit		16,7 miljoonaa
Pistekellotaajuus		175 MHz
Enimmästarkkuus		1920 x 1080 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Virrankulutus (200 nitä)	Päälä	19,5 W (typpillinen)
	Lepotila	0,45 W (typpillinen)
	Pois	0,35 W (typpillinen)
Tulolitäntä		D-Sub DVI-D 24-nastainen (vain kaksoistulomalli) DP (vain DP-tulomalli) HDMI (vain HDMI-tulomalli)
Videotulosignaali		Analoginen: 0.7 Vp-p (standardi), 75 OHM, positivinen Digitalinen signaali (vain kaksoistulomalli) DP (vain DP-tulomalli) (valinnainen) HDMI (vain HDMI-tulomalli) (valinnainen)
Kaiuttimet		1 W x 2 (vain äätulomalli) (valinnainen)
Näytöruudun enimmäskoko		Vaakasuora: 476,6 mm Pystysuora: 268,1 mm
Virtualhde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0 - 40 °C Varastoinilampötila: -20 - +60 °C Ilmankosteus: 0 - 80 %
Mitat		508 (L) x 405,6 (K) x 196,9 (S) mm
Paino (netto)		3,25 kg (netto)
Mekanism tiedot		Kallistus: -5° - +20° Kierto: ei Korkueden säätö: ei Nivelöinti: ei Irrotettava jalusta: kyllä
Ulkokitohiet al	Kytkimet/painikkeet	Virtapainke	VALIKKO/ENTER
		Tulo	Auto/Lopeta
		Äänenvoim.	E(Empowering)-painike
	Toiminnot	Kontrasti	Alikatkaisu
		Kirkkaus	Sininen valo
		Tarkennius	Autom. asetukset (vain analoginen tulomalli)
		Taajus	Laajakuva (Täsvikuva/Aspect)
		Vaakasijainti	ACM päälä / pois päälä
		Pystysijainti	Tulosignaalin valinta (vain kaksoistulomalli)
		(Lämmin) värä	DDC/CI päälä / pois päälä
		(Viile) värä	Näytöiedot
		RGB-värlampötila	Nollaus
		Kleili	Lopeta
		OSD-sijainti
Kaikkia tekniisä tietoja voidaan muuttaa ilman ennakkoiimoitustaa.
