VA220HQ - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	VA220HQ
Veľkosť obrazovky	21,5 palca (55 cm)
Maximálne rozlíšenie	1920 x 1080 pri 60 Hz
Technológia panelu	TFT-LCD farba (TN)
Jas	200 cd/m² (typický)
Kontrast	100 000 000:1 max. (ACM)
Odozva	5 ms
Pozorovací uhol (H/V)	90° / 65° (CR=10)
Vstupné konektory	D-Sub, DVI-D (dvojitý vstup), DP, HDMI (podľa modelu)
Vstavané reproduktory	2 x 1 W (voliteľné, model so zvukovým vstupom)
Spotreba elektrickej energie (zapnuté)	19,5 W (typická)
Spotreba elektrickej energie (pohotovostný režim)	0,45 W (typická)
Spotreba elektrickej energie (vypnuté)	0,35 W (typická)
Napájanie	100-240 V, 50/60 Hz
Rozmery (Š x V x H)	508 x 405,6 x 196,9 mm
Čistá hmotnosť	3,25 kg
Náklon	-5° až +20°
Odnímateľný stojan	Áno
Funkcie OSD	Jas, kontrast, poloha, farba, jazyky atď.
Údržba a čistenie	Jemná handrička, bez rozpúšťadla; nestriekajte kvapalinu priamo
Bezpečnosť	Neotvárajte kryt, vyhýbajte sa vlhkosti
Náhradné diely a opraviteľnosť	Obráťte sa na autorizovaného technika; informácie na stránke Acer
Všeobecné informácie	V súlade s normami CE a FCC; trieda B

Často kladené otázky - VA220HQ ACER

Ako vyčistiť obrazovku monitora?

Vypnite monitor a odpojte napájací kábel. Použite jemnú handričku mierne navlhčenú roztokom bez rozpúšťadla. Nikdy nestriekajte kvapalinu priamo na obrazovku a vyhýbajte sa amoniaku alebo alkoholu.

Ako pripojiť monitor k počítaču?

Uistite sa, že obe zariadenia sú vypnuté. Pripojte príslušný video kábel (VGA, DVI, DP alebo HDMI) do zadnej časti monitora a do príslušného portu počítača. Potom pripojte napájací kábel a zapnite obe zariadenia.

Ako nastaviť jas a kontrast?

Stlačte tlačidlo MENU a otvorte ponuku na obrazovke (OSD). Pomocou navigačných tlačidiel vyberte 'Jas' alebo 'Kontrast' a upravte pomocou tlačidiel + alebo -. Stlačením MENU potvrďte.

Čo robiť, ak obrazovka zobrazuje 'Žiadny signál'?

Skontrolujte, či je video kábel správne pripojený na oboch koncoch. Uistite sa, že počítač je zapnutý. Stlačte tlačidlo 'Input' na monitore a vyberte správny vstupný zdroj (VGA, DVI atď.).

Ako aktivovať režim ACM (Adaptívne riadenie kontrastu)?

Otvorte ponuku OSD stlačením MENU. Prejdite do nastavení a nájdite 'ACM'. Vyberte 'On' na aktiváciu adaptívneho kontrastu. Tým sa zlepší dynamický kontrast až na 100 000 000:1.

Ako zmeniť jazyk ponuky OSD?

Stlačte MENU, potom prejdite na možnosť 'Jazyk' (často označený vlajkou). Vyberte požadovaný jazyk z dostupných možností (slovenčina, angličtina atď.) a potvrďte.

Ako obnoviť výrobné nastavenia monitora?

V ponuke OSD prejdite na možnosť 'Obnoviť' alebo 'Resetovať'. Potvrďte reset. Tým sa obnovia predvolené výrobné nastavenia.

Aká je spotreba elektrickej energie monitora?

V zapnutom režime je typická spotreba 19,5 W. V pohotovostnom režime je 0,45 W a vo vypnutom 0,35 W. Tieto hodnoty sú merané pri jase 200 nitov.

Je monitor kompatibilný s držiakom VESA?

Áno, stojan je odnímateľný. Môžete odstrániť základňu a upevniť monitor na rameno alebo nástenný držiak VESA (špecifikácia neuvedená, pravdepodobne 100x100 mm).

Ako zlikvidovať monitor po skončení životnosti?

Nevyhadzujte ho s domovým odpadom. Odovzdajte ho na autorizovanom zbernom mieste pre elektrické a elektronické zariadenia, aby sa umožnila recyklácia šetrná k životnému prostrediu.

NÁVOD NA OBSLUHU VA220HQ ACER

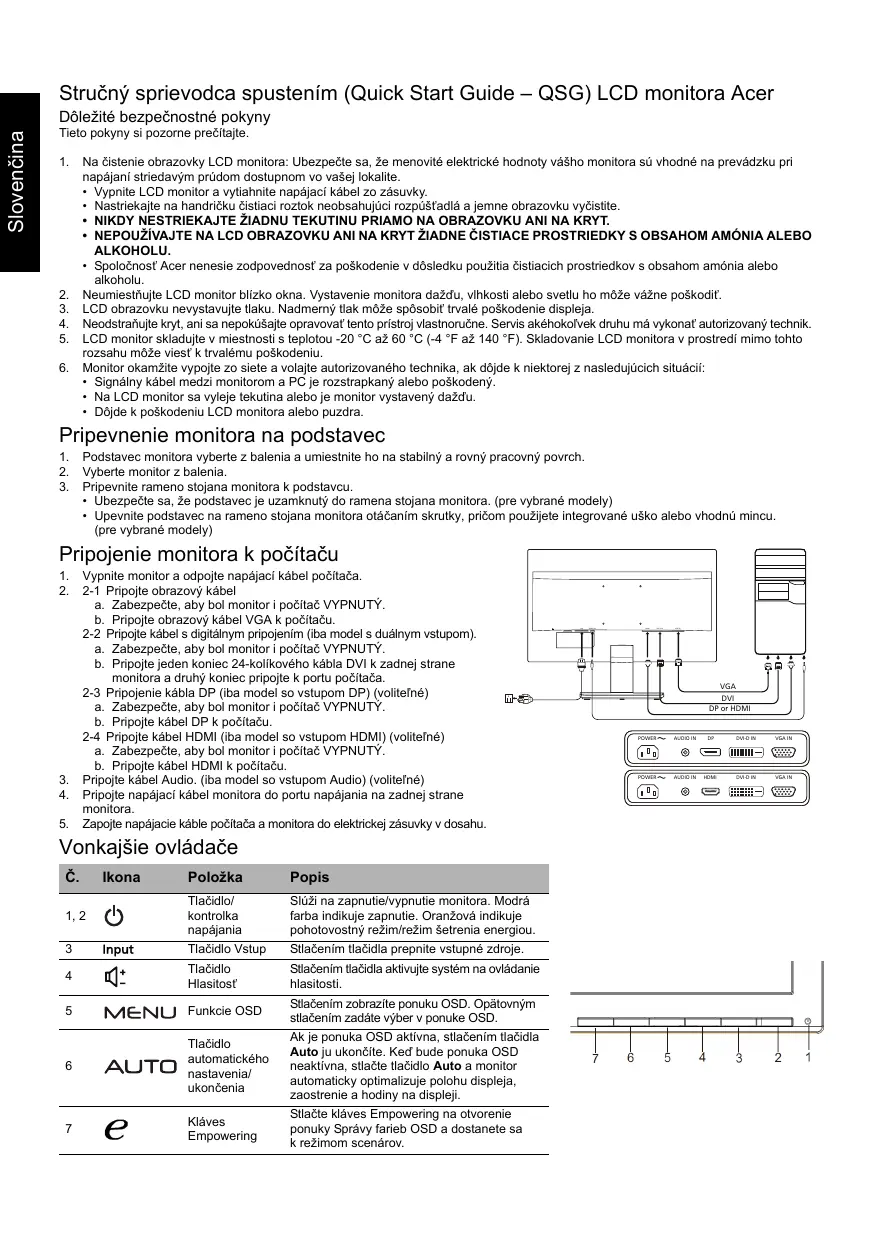

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia a umiestnite ho na stabilný a rovný pracovný povrch.
2. Vyberte monitor z balenia.
3. Pripevnite rameno stojana monitora k podstavcu. Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)
4. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha nasledujúcim dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora	Farebný TFT LCD
	Velfkost'	21,5"W (55 cm)
	Rozstup bodov	0,248 mm (H) x 0,248 mm (V)
	Jas	200 cd/m2(charakteristický)
	Krontrast	100000000:1 Max (ACM)
	Pozorovací uhol	90° (H) 65° (V) (CR = 10)
	Doba odozvy	5 ms
	Typ panela	TN
	Video	Analógové rozhranie R, G, B
	Horizontálna frekvencia	30 kHz - 80 kHz
	Vertikálna frekvencia	55 - 75 Hz
Farby displeja		16,7 mlónía
Max. obnovovacia frekvencia bodov		175 MHz
Maximáne Rozlügenie		1920 x 1080 pri 60 Hz
Technología Plug & Play		VESA DDCCI/DDC2B
Prikon (pri 200 nitov)	Režim zapnutia	19,5 W (charakteristicxy)
	Režim spánku	0,45 W (charakteristicxy)
	Režim vypnutia	0,35 W (charakteristicxy)
Vstrupý konektor		D-Sub DVI-D 24-kolíkový (iba model s duálnym vystupom) DP (iba model so vystupom DP) HDMI (iba model so vystupom HDMI)
Vstrupý signál videa		Analógový: 0,7 Vp-p (şandardine), 75 OHM, kladný Digitálny signal (iba model s duálnym vystupom) DP (iba model so vystupom DP) (volitěfné) HDMI (iba model so vystupom HDMI) (volitěfné)
Reprodukty		1 W x 2 (iba model so vystupom Audio) (volitěfné)
Maximána veftkost' obrazovky		Horizontálne: 476,6 mm Vertikálne: 268,1 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostredia		Prevádková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CTeprádková vlhkest: 0 % až 80 %
Rozmery		508 (S) x 405,6 (V) x 196,9 (H) mm
Hmotnost' (netto)		3,25 kg (netto)
Špecifikácie mechanizmu		Vyktopenie: -5° až +20° Otáčanie: Nie Nastavenie výšky: Nie Vyktápanie: Nie Odojoplětný stojan: Áno
Vonkajšie ovládače	Prepinač/tláčidlá	Tlačidlo zapnutia PONUKA/ZADAT Vstup Automatický/ukončit Hlasitost' Kláves E (Empowering)
	Funkcie	Krontrast Čas Modre svetlo Zaostrenie Automatica konfigurácia (iba pre model s analogógovém vystupom) Hodiny Sirokouhlý režim (Uplny/pomer strán) Horizontálna poloha Zapnut/ypnuñt' ACM Vertikálna poloha Žyber vystupného signálu (iba model s duálnym vystupom) (Teplé) farby Zap./yp. DDC/CI (Studené) farby Informácie o displeji Teplota farieb RGB Obnovenie Skončenie Poloha OSD
Všétky špecifikácie možu podlieha' zmenám bez predcházajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.
