VA220HQ - モニター ACER - 無料のユーザーマニュアル

製品タイプ	LCDモニター
ブランド	Acer
モデル	VA220HQ
画面サイズ	21.5インチ (55 cm)
最大解像度	1920 x 1080 @ 60 Hz
パネル技術	TFT-LCDカラー (TN)
輝度	200 cd/m² (標準)
コントラスト	100,000,000:1 最大 (ACM)
応答時間	5 ms
視野角 (水平/垂直)	90° / 65° (CR=10)
入力コネクタ	D-Sub, DVI-D (デュアル入力), DP, HDMI (モデルによる)
内蔵スピーカー	2 x 1 W (オプション、オーディオ入力付きモデル)
消費電力 (動作時)	19.5 W (標準)
消費電力 (スタンバイ)	0.45 W (標準)
消費電力 (オフ)	0.35 W (標準)
電源	100-240 V, 50/60 Hz
寸法 (幅 x 高さ x 奥行)	508 x 405.6 x 196.9 mm
正味重量	3.25 kg
チルト	-5° ～ +20°
取り外し可能なスタンド	はい
OSD機能	輝度、コントラスト、位置、色、言語など
メンテナンスと清掃	柔らかい布、溶剤不使用；液体を直接スプレーしないでください
安全	筐体を開けないでください、湿気への暴露を避けてください
交換部品と修理可能性	認定技術者に依頼してください；Acerウェブサイトで
一般情報	CEおよびFCC基準準拠；クラスB

よくある質問 - VA220HQ ACER

モニターの画面を掃除する方法は？

モニターの電源を切り、電源コードを抜いてください。柔らかい布を溶剤不使用の溶液で少し湿らせて使用してください。画面に直接液体をスプレーしないでください。アンモニアやアルコールは避けてください。

モニターをコンピュータに接続する方法は？

両方のデバイスの電源が切れていることを確認してください。適切なビデオケーブル（VGA、DVI、DP、またはHDMI）をモニター背面とコンピュータの対応ポートに接続します。次に、電源ケーブルを接続し、両方のデバイスの電源を入れます。

明るさとコントラストを調整する方法は？

MENUボタンを押してOSDを開きます。ナビゲーションボタンを使用して「輝度」または「コントラスト」を選択し、+または-ボタンで調整します。MENUを押して確定します。

画面に「信号なし」と表示された場合の対処法は？

ビデオケーブルが両端で正しく接続されているか確認してください。コンピュータの電源が入っていることを確認してください。モニターの「入力」ボタンを押して、正しい入力ソース（VGA、DVIなど）を選択してください。

ACM（アダプティブコントラスト管理）モードを有効にする方法は？

MENUボタンでOSDメニューを開きます。設定に移動し、「ACM」を探します。「On」を選択してアダプティブコントラストを有効にします。これにより、ダイナミックコントラストが最大100,000,000:1に向上します。

OSDメニューの言語を変更する方法は？

MENUを押し、「言語」オプション（多くの場合旗のアイコン）まで移動します。利用可能なオプション（フランス語、英語など）から希望の言語を選択し、確定します。

モニターを工場出荷時設定にリセットする方法は？

OSDメニューで「復元」または「リセット」オプションに移動します。リセットを確認します。これによりデフォルトの工場出荷時設定に戻ります。

モニターの消費電力は？

動作時の標準消費電力は19.5 Wです。スタンバイ時は0.45 W、オフ時は0.35 Wです。これらの値は輝度200 nitsでの測定値です。

モニターはVESAマウントに対応していますか？

はい、スタンドは取り外し可能です。ベースを取り外して、モニターをアームやVESA壁掛けブラケット（規格未指定、おそらく100x100 mm）に取り付けることができます。

モニターの廃棄方法は？

一般ゴミと一緒に捨てないでください。環境に配慮したリサイクルのため、電気・電子機器廃棄物（WEEE）の認定収集ポイントに持ち込んでください。

使用説明書 VA220HQ ACER

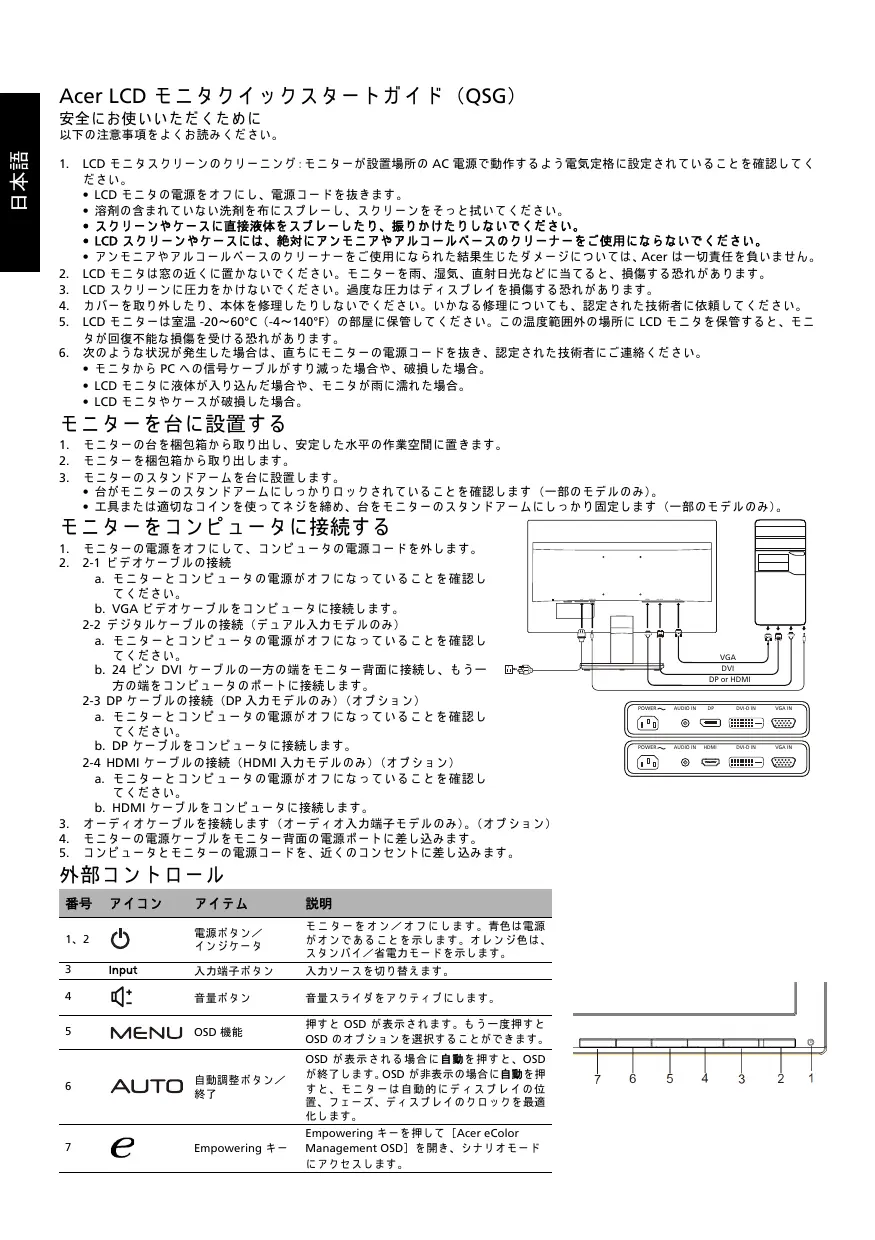

Acer LCD モニター クイックスタートガイド（QSG）

安全にお使いいただくために、以下の注意事項をよくお読みください。

1. LCD モニターのクリーニング：毎回、設置場所の AC 電源で動作するよう電気定格に設定されていることを確認してください。
2. LCD モニターの電源を切り、電源コードを抜きます。
3. 溶剤の含まれていない洗剤を布にスプレーし、モニターを拭いてください。・モニターやケースに直接液体をスプレーしたり、振りかけたりしないでください。・LCD スクリーンやケースの清掃には、アンモニアやアルコールを含む洗剤を使用しないでください。・アンモニアやアルコールを含む洗剤を使用した場合に生じた損傷については、Acer は一切責任を負いません。
4. LCD モニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光に当てると、損傷する恐れがあります。
5. LCD スクリーンに圧力をかけないようお願いいたします。過度な圧力はディスプレイを損傷する恐れがあります。
6. カバーを取り外したり、本体を修理したりしないでください。いかなる修理でも、認定された技術者に依頼してください。
7. LCD モニターは室温 -20～60℃（-4～140°F）の部屋に保管してください。この温度範囲外の場所に LCD モニターを保管すると、モニターが回復不能な損傷を受ける可能性があります。
8. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者に連絡してください。
9. コンピューターからPCへの信号ケーブルがすり減った場合や、破損した場合。
10. LCDモニターに液体が入った場合、またはモニターが雨に濡れた場合。
11. LCDモニターやケーブルが破損した場合。

モニターを台に設置する

1. モニターの台を梱包箱から取り出し、安定した水平な作業空間に置きます。
2. モニターを梱包箱から取り出します。
3. モニターのスタンドアームを台に設置します。
4. 台がモニターのスタンドアームにしっかりとロックされていることを確認します（一部のモデルの場合）。工具は適切なものを使って、ネジを締め、台をモニターのスタンドアームにしっかりと固定します（一部のモデルの場合）。

モニターをコンピューターに接続する

1. モニターの電源を切り、コンピューターの電源コードを外します。
2. 2-1 ビデオケーブルの接続

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. VGAビデオケーブルをコンピューターに接続します。

2-2 デジタルケーブルの接続（デジタル入力モデル）

a. コンピュータの電源がオフになっていることを確認してください。 b. 24ピンDVIケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピュータのポートに接続します。

2-3 DPケーブルの接続（DP入力モデル）（オプション）

a. コンピュータの電源がオフになっていることを確認してください。 b. DPケーブルをコンピュータに接続します。

2-4 HDMIケーブルの接続（HDMI入力モデル）（オプション）

a. コンピュータの電源がオフになっていることを確認してください。 b. HDMIケーブルをコンピュータに接続します。

3. オーディオケーブルの接続（オーディオ入力端子モデル）（オプション）。 4. コンピュータの電源ケーブルをコンピュータ背面の電源ポートに差し込みます。 5. コンピュータとモニターの電源コードを、近くのコンセントに差し込みます。

外部コントロール

番号	アイコン	アイテム	説明
1、2		電源変計/ インジックー热线	モニタ一をオローはリフローはります。青色は電源がallonexistentently。才人総合は、Stanspanバイノ省電力モードは示ります。
3	Input	入力端子変計	入力変計を切り替代ます。
4	+	音量変計	音量スイダをアクテデリにします。
5	MENU	OSD 機能	押価とOSDが表示いたします。う一度押価とOSDの才予予言選挙する这句话ごきいます。
6	AUTO	自動調整変計/ 終了	OSDが表示くださいます場合に自由動態を押価と、モニタ一は自動の才予予言は押価と、モニタ一は自動の才予予言は押価と、デイスフィングの状態を最適化いたします。
7	e	Empowering キー	Empowering キーを押て [Acer eColor Management OSD]を開き、シナリ才モードにアクガ总承包。

規制と安全に関する注意

FCCに関する注意

このデバイスは、FCC規則の第15部に準拠するクラスBデジタル機器の制限に適合していることが確認されています。これらの制限は、住宅地域に設置した場合の有害な受信妨害を妥当な範囲内で防止することを目的としています。このデバイスは、無線周波数エネルギーを生成、使用、および放射することがあります。指示に従って設置および使用しない場合、無線通信に有害な受信妨害を引き起こす可能性があります。

ただし、特定の設置条件では受信妨害が発生することがあります。このデバイスの電源をオン/オフすることで、このデバイスがラジオまたはテレビに有害な受信妨害を発生しているかどうかを確認できます。発生している場合は、次の方法で改善を試みることをお勧めします。

• 受信アンテナの方向や設置位置を変える。
• デバイスと受信機の距離を離す。
• デバイスの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。
• 販売店またはラジオ・テレビ専門の技術者に問い合わせてください。

CE適合宣言

Acer Inc.は、ここに、このLCDモニターおよび関連製品が、エコデザイン要件の設定とEUエコラベルの確立に関して、EMC指令2004/108/EC、低電圧指令2006/95/EC、RoHS指令2011/65/EU、および指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言します。

注意：

モニターが故障した場合は、モニターの底面を持って持ち上げてください。

注意：シールド付きケーブル

EMC規制の適合性を維持するために、他の周辺機器との接続はすべて、シールド付きケーブルを使用する必要があります。

注意：周辺機器

本装置に接続する周辺機器（入力機器/出力機器、端末、プリンタなど）は、クラスBの制限事項への適合性が証明されているものを使用してください。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに受信妨害を引き起こす可能性があります。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うものとします。（1）このデバイスは有害な受信妨害を発生させないこと。（2）このデバイスは、意図しない動作を引き起こす可能性のある受信妨害を含め、受信するすべての受信妨害を受け入れなければならないこと。

注意：カナダのユーザー向け

このクラスBデジタル機器は、カナダICES-003に準拠しています。

欧州連合における一般家庭からの使用済み機器の処分

製品または製品の包装箱に表示されるこの記号は、この製品を一般ごみと一緒に処分してはならないことを示しています。使用済み機器を廃棄する際は、各自の責任で電気電子機器廃棄物のリサイクルに指定された回収場所に持ち込む必要があります。使用済み機器の個別回収やリサイクルは天然資源の保全につながり、また、人々の健康と環境を保護する方法でリサイクルされることを保証します。リサイクル目的で使用済み機器を回収する場所の詳細については、地方自治体、家庭ごみ処理業者、または購入店にお問い合わせください。

仕様

LCD バル	驅動装置	TFT カラーブCD
	サイズ	21.5"W (55 cm)
	画素ピュチ	0.248 mm (水平) x 0.248 mm (垂直)
	輝度	200 cd/m2(標準)
	コンドラスト	100000000:1 最大 (ACM)
	可视角度	90° (水平) 65° (垂直) (CR=10)
	応答時間	5 ms
	バncyルタイド	TN
	ビデ才	R、G、B パナロジング总冠军
	水平周波数	30 kHz~80 kHz
	垂直周波数	55~75 Hz
デイスPLEIJカラーニ		1670万
ドットクロック		175 MHz
最大解像度		1920 x 1080 @ 60 Hz
itrafuladprlely		VESA DDCCI/DDC2B
消費電力 (200 ト)	Tonne-1	19.5 W (標準)
	Sturuprema	0.45 W (標準)
	才モード	0.35 W (標準)
入力端子バncyルダ		D-Sub DVI-D 24 ビン (デアル入力モーテルのみ) DP (DP 入力モーテルのみ) HDMI (HDMI 入力モーテルのみ)
入力映像信号		アナロリ：0.7 Vp-p (標準)、75 OHM、ボジテイド デジル信号 (デアル入力モーテルのみ) DP (DP 入力モーテルのみ) (オシャン) HDMI (HDMI 入力モーテルのみ) (オシャン)
スイカ动力		1 W x 2 (One-Itor入力モーテルのみ) (One-joh)
最大スリーニングサイズ		水平：476.6 mm 垂直：268.1 mm
電源		100~240 V、50/60 Hz
環境条件		動作温度：0~40°C 保管温度：-20~60°C 動作湿度：0~80%
寸法		508 (幅) x 405.6 (高さ) x 196.9 (奥行き) mm
重量(正味重量)		3.25 kg (正味)
機械仕標		チルト：-5～+20° 旋回：不可 高さ調整：不可 回転：不可 取り外し可能フツ広卜：有り
外部CONTOILLOL	Stivlchit/pobtan	電源bolton 入力端子 音量 OSD表示時間設定 自動/終了 E(Empowering) キー
	機能	One-taht Fluee Orus Oruks 水平位置 垂直位置 暖色 寒色 RGB色温度 言語 OSD位置
仕標は予告くなりますか更apyrusかご ,(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご /(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご+(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご (ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご +(ご =(

Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。
