사용 설명서 IS-TH2ER.M1 i.safe Mobile

생명을 보호하기 위해 사용 설명서를 읽어보십시오

이 사용 설명서는 장치 IS-TH2ER.M1(모델 MTH2ERA01)의 일부입니다. 사용 설명서는 장치의 안전한 사용을 위한 중요한 정보를 제공합니다.

»본 장치를 사용하기 전에, 이 사용 설명서를 잘 읽어보고 “폭발 관련 안전 규정” 섹션과 경고 기호가 표시된 경고 내용에 특히 주의를 기울이십시오. 이 지침을 따르지 않거나 그 내용을 이해하지 못하면 사망, 중상 및 장치 파손이 발생할 수 있습니다.
»사용 설명서를 필요할 때 참조할 수 있도록 준비해 두십시오. 최신 사용 설명서를 www.isafe-mobile.com/en/support/downloads 에서 찾아볼 수 있습니다.
》본 장치와 포장에 표시된 모든 지침을 따르십시오.
》현지의 안전 규정을 준수하십시오.
» 장치를 구역 1/21, 2/22, M1 및 M2의 폭발 위험 구역에서 또는 폭발 위험 구역 밖에서 사용 하십시오.
»장치는 폭발 위험이있는 지역 외부의 ISM 인터페이스를 통해서만 IS540.M1에 연결할 수 있습니다!
»본 장치를 들고 폭발 위험 구역에 들어가기 전에,

-장치가 IS540.M1의 ISM 인터페이스에 단단히 고정되어 있는지 확인하십시오.
-장치의 두 반쪽 사이에 틈새가 없는지 확인하십시오.
-장치가 파손되지 않았는지 확인하십시오.
-장치의 모든 라벨이 읽을 수 있는 상태인지 확인하십시오.

»폭발 위험 구역에서 장치를 사용하는 경우,

-장치의 나사를 풀지 마십시오,
-장치에 액세서리를 연결하지 마십시오,
-인터페이스 커버를 열지 마십시오,
-IS540.M1을 충전하지 마십시오,
-장치를 충전하지 마십시오,
-장치를 열지 마십시오,
-장치를 파손하지 마십시오.

》다음과 같은 경우 즉시 장치를 끄고 폭발 위험 구역에서 벗어나십시오.

-장치에서 오작동이 발생한 경우,
-장치 하우징이 파손된 경우,
-장치가 과도한 하중에 노출된 경우,
-장치가 부적절하게 보관되는 경우,
-장치의 라벨을 더 이상 읽을 수 없는 경우.

»레이저 광선.2급 레이저 제품 510\~530nm,1mW를 쳐다보지 마십시오.

»장치 구조를 변경하지 마십시오.
»장치를 고온에 노출시키지 마십시오.
》장치를 강력한 UV 방사선에 노출시키지 마십시오.
》장치를 전기 고부하 공정에 노출시키지 마십시오.
»장치를 공격적인 산성 또는 염기성 물질에 노출시키지 마십시오.
》장치를 오일,그리스,유압액으로부터 보호하십시오.

»높은 기계적 위험, 강한 UV 방사선, 높은 전기 부하의 공정으로부터 장치를 보호하십시오.
》장치를 열거나 사용자가 직접 수리 작업을 하지 마십시오.

폭발 관련 안전 규정

이 장치를 사용하는 경우 작업자가 기존 안전 규정을 준수하고 설명서, 안전 지침 및 인증서를 읽고 이해한 것으로 간주됩니다.

폭발 위험 영역에서 설치할 때에는 추가로 다음 안전 규정에 유의해야 합니다:

연결

》이 장치는 위험 지역 외부에서만 ISM 인터페이스를 통해 IS540.M1에 연결할 수 있습니다.
»Ex 영역에서 사용하는 경우 장치를 ISM 인터페이스에 안전하게 연결해야 합니다.

IP 보호

»IP를 제대로 보호하려면 장치의 씻 전부가 제자리에 있는지 확인해야 합니다. 하우징의 두 반쪽 사이와 배터리와 하우징 사이에 큰 간격이 없어야 합니다.

충전

»IS540.M1은 IS-DCTH1.1을 사용해서 폭발 위험 구역 밖에서만 추전할 수 있습니다.

영향

》이 장치는 강산성이나 강알칼리에 노출되면 안 됩니다.
》장치는 과도한 자외선 방출 및 높은 정전기 전하 프로세스로부터 높은 충격 에너지로 인한 충격으로부터 보호되어야 합니다.
》장치는 오일,그리스 및 유압액으로부터 보호되어야 합니다.

이용 약관

»허용 주위 온도 범위는 -20 °C \~ +55 °C(-4 °F \~ +131 °F)입니다.
»이 장치를 구역 1,2,21,22,M1 또는 M2에서만 사용할 수 있습니다.

결함 및 손해

본 장치의 안전이 손상되었다고 의심되는 경우 장치 사용을 금지하고 폭발위험지역에서 즉시 제거해야 합니다. 장치를 실수로 다시 시작하지 못하도록 조치해야 합니다. 예를 들어 다음과 같은 경우 장치의 안전에 문제가 발생할 수 있습니다:

»오작동이 발생하는 경우.
》장치의 하우징에 손상이 있는 경우.
》장치가 과도한 부하에 노출되는 경우.
» 장치가 부적절하게 보관되는 경우.
»장치의 표시 또는 레이블을 읽을 수 없는 경우.

오류가 표시되거나 오류가 의심되는 장치는 i.safe MOBILE GmbH로 다시 보내 검사를받는 것이 좋습니다.

>용도

장치 IS-TH2ER.M1은 바코드 스캔에 사용됩니다.

유럽 지침 2014/34/EU, 1999/92/EC 및 IECEx 시스템 등에 따라 구역 1/21, 2/22, M1 및 M2의 폭발 위험 구역에서 사용하기에 적합합니다.

본 장치를 반드시 사용 설명서에 나온 대로 사용하십시오. 그 외의 사용은 부적절한 것으로 간주되고 사망, 중상 및 장치 파손을 일으킬 수 있습니다.

제조사 i.safe MOBILE GmbH는 부적절한 사용으로 인한 피해에 대해 배상 책임을 지지 않습니다. 부적절하게 사용하는 경우 보증이 무효가 됩니다.

사용자

폭발 위험 구역에서 Ex 장치를 사용할 자격이 있고 이 사용 설명서를 읽고 그 내용을 이해했고 관련 교육을 받은 사용자만 이 장치를 사용할 수 있습니다.

보증

보증 조건을 www.isafe-mobile.com/en/support/service 찾아볼 수 있습니다.

EU 적합성 선언

www.isafe-mobile.com/en/support/downloads 에서 EU 적합성 선언을 찾을 수 있습니다.

EX 마크

ATEX:

1x안전 지침
1×나사 드라이버
1x매는 밖줄 IS-TH
1x사전 설치된 NFC 확장

온도 범위:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

제조업체:

i.safe MOBILE GmbH,

i_Park Tauberfranken 10,

97922 Lauda-Koenigshofen,

Germany

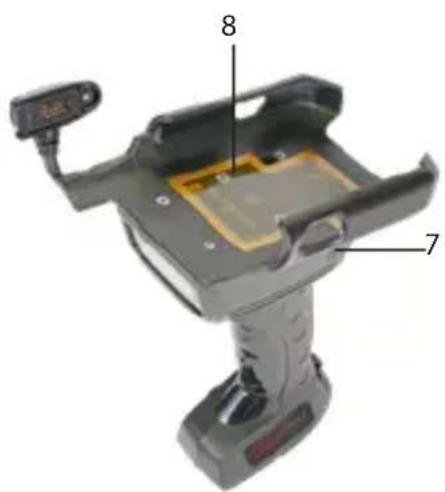

>장치 개요/기능

1 2 3 4 5 6

1) 브래킷: IS540.M1 용 브래킷
2>플러그:IS540.M1연결
3>트리거: 바코드 스캔
4)아일렛: 렌야드 IS-TH용 아일렛
5) 충전 접촉부: IS-DCTH1.1을 사용해 IS540.M1 충전
6>표시등 LED(녹색): 바코드 디코딩 성공
7> 전자식 신호음
8) 사전 설치된 NFC 확장

알림

IS-TH2ER.M1은 연결된 IS540.M1을 통해 전원을 공급받습니다. IS540.M1을 과부하 및 데이터 손실로부터 보호하기 위해, IS540.M1은 배터리 충전 수준이 15 % 미만으로 떨어지면 IS-TH2ER.M1로의 전원 공급을 차단합니다.

»IS540.M1을 충전하여 IS-TH2ER.M1을 계속 작동시키십시오.

>설치

위험

부적절한 사용은 사망 또는 중상으로 이어질 수 있습니다!

장치는 폭발 위험이있는 지역 외부의 ISM 인터페이스를 통해서만 IS540.M1에 연결할 수 있습니다!

»IS540.M1(1)에서 ISM 인터페이스 커버를 분리하십시오.
»IS540.M1을 장치의 홀더 (2)에 완전히 밑어 넣습니다.
»그림에 나온 것처럼 플러그(3)를 ISM 인터페이스에 연결하십시오.
》제공된 일자 드라이버를 사용하여 나사(4)를 조이십시오.
»커넥터가 ISM 인터페이스에 올 바르고 단단히 연결되어 있는지 확인하십시오.
»IS540.M1에서 "Function keys" 앱을 열고 "External keys"로 이동합니다.
»“External function key 1”을 „No action“으로 설정합니다.
»선택적으로 "Wake device" 기능을 활성화 또는 비활성화할 수 있습니다.

이 장치는 이제 폭발 위험이있는 영역에서 연결된 IS540.M1과 함께 사용할 수 있습니다.

>바코드 스캔

주의

레이저 광선.2급 레이저 제품 510\~530nm,1mW를 쳐다보지 마십시오.

»-20 ℃ \~ +55 ℃(-4 ℃ \~ +131 ℃)의 주위 온도에서만 장치를 사용하십시오.
》트리거를 눌러 바코드를 스캔합니다.

스캔이 성공적으로 완료되면 녹색 LED가 켜지고 전자식 신호음이 올리고 진동 모터가 진동합니다.

장치 사용에 대한 추가 정보를 www.isafe-mobile.com/en/support/service „FAQ” 메뉴 항목에서 찾아볼 수 있습니다.

>IS540.M1 충전

위험

폭발 위험 구역에서 잘못된 절차는 사망 또는 중상의 위험을 발생시킵니다! 반드시 폭발 위험 지역 밖에서 IS-DCTH1.1 또는 IS-MCTH1.1을 사용해 IS540.M1을 충전하십시오.

가능한 장치 문제

가능한 장치 문제 및 해결 방법에 대한 정보를 www.isafe-mobile.com/en/support/service „FAQ” 메뉴 항목에서 찾아볼 수 있습니다.

더 궁금한 점이 있다면 www.isafe-mobile.com/en/support/service 에서 i.safe MOBILE GmbH 수리 센터에 연락하시기 바랍니다.

>유지보수/수리

본 장치 자체에는 사용자가 수리할 수 있는 부품이 없습니다.

경고

수리 작업을 잘못하면 폭발이나 화재 위험이 있고, 사망이나 중상이 발생할 수 있습니다! 장치를 열거나 사용자가 직접 수리 작업을 하지 마십시오.

장치가 정상적으로 작동하지 않거나 장치가 수리가 필요하거나 교체용 부품이 필요한 경우 www.isafe-mobile.com/en/support/service 에서 i.safe MOBILE GmbH 수리 센터에 연락 하시기 바랍니다.

반품

www.isafe-mobile.com/en/support/service 에서 i.safe MOBILE GmbH 수리 센터에 연락 하시기 바랍니다.

>소매 대리점

해당 국가의 전문 소매 대리점을 at www.isafe-mobile.com/en/contact 에서 찾아볼 수 있습니다.

》청소

알림

잘못된 청소는 장치 파손을 유발할 수 있습니다. 청소할 때 다음을 유의하십시오.

》청소하기 전에 장치를 끄십시오.
》청소를 위해 화학 물질을 사용하지 마십시오.
》부드럽고 축축한 정전기 방지 천으로 기기를 청소하세요.

>보관

알림

잘못된 보관은 장치 파손을 유발할 수 있습니다.

》장치는 다음과 같은 주위 온도와 10%\~60%의 습도에서 보관하십시오.

최대 1개월: -20 °C \~ +45 °C (-4 °F \~ +113 °F)

최대 3개월: -10 °C \~ +35 °C (+14 °F \~ +95 °F)

3개월 이상: -10 °C \~ +25 °C (+14 °F \~ +77 °F)

»IS540.M1을 IS-TH2ER.M1에서 분리합니다

사용하지 않고 장기간 보관하려면 IS540.M1에서 배터리를 분리합니다.

>재활용

알림

전자 제품,배터리 및 포장 재료를 잘못 폐기하면 환경 위험이 발생합니다. 폐기할 때 다음을 유의하십시오.

»배터리를 가정용 쓰레기와 함께 버리지 마십시오.

»항상 전자 제품,배터리 및 포장 재료를 적합한 수거 장소에 버리십시오.이렇게 해서 통제되지 않은 폐기물 처리를 방지하고 자재 재활용을 촉진할 수 있습니다.

지역의 폐기물 처리 회사, 관계 당국 또는 www.isafe-mobile.com/en/support/service 나온해당 국가나 지역을 담당하는 i.safe MOBILE GmbH 서비스 센터에서 자세한 정보를 얻을 수 있습니다.

>상표

i.safe MOBILE GmbH 및 i.safe MOBILE GmbH 로고는 i.safe MOBILE GmbH의 등록 상표입니다.

기타 모든 상표 및 저작권은 해당 소유자의 자산입니다.
