IS-TH2ER.M1 - バーコードスキャナー i.safe Mobile - 無料のユーザーマニュアル

使用説明書 IS-TH2ER.M1 i.safe Mobile

MAINTENANCE/RÉPARATION

USTERKI I USZKODZENIA

生命を守るために、操作マニュアルをお読みください

この操作マニュアルはデバイスIS-TH2ER.M1（モデルMTH2ERA01）に付属するものです。操作マニュアルには、デバイスの安全な使用に関する重要な情報が記載されています。

» デバイスを使用する前に、この操作マニュアルを注意深く読んでください。中でも、「関連する安全規則のセクションと、警告記号が付された警告の部分には、特に注意を払ってください。これらの指示を守らないか理解していない場合、死亡、重大な怪我、デバイスの損傷につながる可能性があります。
»この操作マニュアルは必要なときにいつでも参照できるようにしておいてください。最新の操作マニュアルは、www.isafe-mobile.com/en/support/downloads から入手できます。
» デバイスとパッケージに記載されているすべての指示を遵守してください。
»地域の安全規制を遵守してください。
»このデバイスは、ゾーン1/21, 2/22, M1およびM2の爆発の危険がある区域内、または爆発の危険がある区域の外部のみで使用してください。
»防爆エリア外のデバイスは、IS540.M1のISMインターフェースにのみ接続してください。
»爆発の危険がある区域にデバイスを持って入る前に、以下のことを確認してください。

- デバイスがIS540.M1のISMインターフェースにしっかりと固定されていることを確認してください。

• デバイスの両半分の間に隙間がないこと。
• デバイスに損傷がないこと。
• デバイス上のすべてのラベルが読み取り可能であること。

»爆発の危険がある区域でデバイスを使用する場合、

• デバイスのネジを緩めないでください。
• デバイスにアクセサリーを接続しないでください。
• インターフェースカバーを開けないでください。
• IS5 40.M1を充電しないでください。
• デバイスを充電しないでください。
• デバイスのカバーを開けないでください。
• デバイスを損傷しないでください。

》以下の場合、ただちにデバイスの電源をオフにし、すみやかに爆発の危険がある区域の外に出てください。

• デバイスが誤作動した場合。
• デバイスの筐体に損傷が生じた場合。
• デバイスに過大な負荷をかけた場合。
• デバイスの保管方法が不適切な場合。
• デバイス上のラベルが読み取り不能になった場合。

»レーザー光。ビームクラス2レーザー製品510\~530 nm、1 mWを直視しないでください。

» デバイスの構造を変更しないでください。
» デバイスを高温になる場所に置かないでください。
» デバイスを強い紫外線に当てないでください。

,»デバイスを大きい電荷が発生するプロセスに近づけないでください。
» デバイスを強い酸や塩基に触れさせないでください。
»装置を油脂や油圧油から保護してください。
»装置を高い機械的危険、強力な紫外線、高電流の充電プロセスから保護してください。
»ユーザー自身でデバイスのカバーを開けたり、修理を行ったりしないでください。

関連する安全規則

このデバイスの使用は、作業者が従来の安全規則を順守し、マニュアル、安全に関する指示書および証明書を読み、理解していることを前提としています。

爆発危険エリアで使用する場合、次の安全規定も遵守する必要があります：

接続

»本デバイスは、爆発危険区域外でのみ、ISMインターフェースを介してIS540.M1に接続できます。
» Exエリアで使用する場合、デバイスはISMインターフェイスにしっかりと接続されている必要があります。

IP保護

»IP保護を保証するため、デバイスにすべてのシーリングが適切に備わっていることを確認してください。ハウジングの2つの半分の間、およびバッテリーとハウジングの間に大きな隙間があってはならない。

充電

»IS540.M1は、爆発危険区域外でのみ、IS-DCTH1.1を介して充電できます。

影響

»デバイスを浸食性のある酸やアルカリにさらさないでください。
»このデバイスは、高い衝撃エネルギーを持つ衝撃、過度の紫外線放出、高い静電気プロセスから保護する必要があります。
この装置は、油、グリース、作動油から保護する必要があります。

使用条件

»許容周囲温度範囲は-20℃～+55℃(-4°F～+131°F)です。
»デバイスは、ゾーン1、2、21、22、M1またはM2でのみ使用できます。

欠陥と損傷

デバイスの安全性が損なわれたと疑われる理由がある場合は、デバイスの使用を中止し、直ちに危険区域から取り外してください。デバイスが誤って再始動しないようにするための対策が必要です。たとえば、次のような場合、デバイスの安全性が損なわれる可能性があります。

»誤作動の発生時。
» デバイスのハウジングに損傷が見られる場合。
» デバイスが過剰な負荷にさらされている場合。
» デバイスの保管方法が不適切な場合。
» デバイスのマークやラベルが読みにくい場合。

エラーが表示されたり、エラーが疑われるデバイスについては、i.safe MOBILE GmbH に返送して、確認することをお勧めします。

> 使用目的

バーコードの読み取りには、デバイスIS-TH2ER.M1が使用されます。

指令2014/34/EU、1999/92/EC、IECExシステムなどに準拠し、ゾーン1/21, 2/22, M1およびM2の爆発危険区域での使用に適しています。

このデバイスを使用する際には、必ずこの操作マニュアルの指示に従ってください。それ以外の使用法は不適切とみなされ、死亡、重大な怪我、デバイスの損傷につながる可能性があります。

製造者i.safe MOBILE GmbHは、不適切な使用から生じた損害に対していっさい責任を負いません。不適切な使用が行われた場合、保証は無効になります。

ユーザー

このデバイスを使用できるのは、爆発の危険がある区域でのE×デバイスの使用に関するトレーニングと認定を受け、この操作マニュアルを読んで理解したユーザーだけです。

保証

保証条件は www.isafe-mobile.com/en/support/service に記載されています。

EU適合宣言

EU適合宣言は、www.isafe-mobile.com/en/support/downloadsに記載されています。

EXマーキング

ATEX:

デバイスのパッケージには以下のものが含まれます。

1 x IS-TH2ER.M1

1×安全手順書

1×ドライバー

1×ストラップIS-TH

1 x 内蔵NFC拡張機能

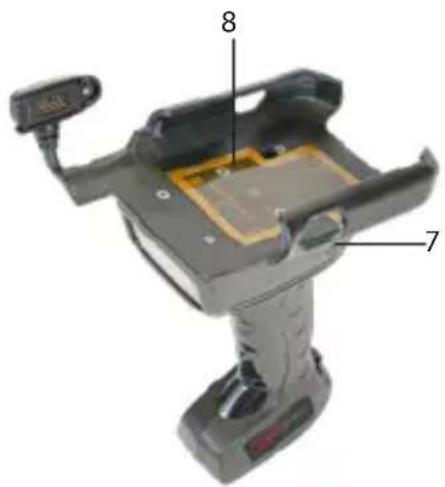

>デバイスの概要と機能

1 2 3 4 5 6

1》ブラケット：IS540.M1用のブラケット
2) プラグ：IS540.M1を接続します
3) トリガー：バーコードスキャン
4> アイレット: ランヤードIS-TH用アイレット
5> 充電接点：IS-DCTH1.1を介したIS540.M1の充電
6> インジケータLED（緑）：バーコードのデコード完了
7> 電子ブザー
8）内蔵NFC拡張機能

注記

IS-TH2ER.M1は、接続されたIS540.M1から電源を供給されます。IS540.M1を過負荷とデータ損失から保護するため、IS540.M1はバッテリーの充電レベルが15％未満に低下した場合、IS-TH2ER.M1への電源供給を停止します。

» IS540.M1を充電して、IS-TH2ER.M1の動作を継続してください。

>インストール

危險

不適切な使用は、死亡または重大な怪我につながる可能性があります。

防爆エリア外のデバイスは、IS 540.M1のISMインターフェースにのみ接 続してください。

»IS540.M1 (1) のISMインターフェースカバーを取り外します。
» IS540.M1をデバイスのホルダー（2）に完全に押し込みます。
» プラグ (3) を図の通りISMインターフェースに接続します。
»付属のマイナスドライバーでネジ(4)を締めます。
» コネクタがISMインターフェイスに正しくしっかりと接続されているかどうかを確認します。
» IS540.M1の「Function keys」アプリを開き、「External keys」に進む。
» External function key 1」を「No action」に設定します。
» オプションで「Wake device」機能を有効または無効にすることができます。

これで、爆発の可能性のある領域で、接続されたIS 540.M1と一緒にデバイスを使用できます。

バーコードスキャン

注意

レーザー光。ビームクラス2レーザー製品510\~530 nm、1 mWを直視しないでください。

» デバイスは、周囲温度-20 ℃～+55 ℃（-4 ℃～+131 ℃）の範囲内で使用してください。
» トリガーを押してバーコードをスキャンします。

スキャンが正常に完了すると緑のLEDが点灯し、電子ブザーが鳴って振動モーターが振動します。

デバイスの操作に関する詳細情報は、www.isafe-mobile.com/en/support/service のメニュー項目「FAQ」の下にあります。

>IS540.M1の充電

危險

爆発の危険がある区域で正しくない手順を実行すると、死亡または重大な怪我の危険が生じます。IS540.M1は、爆発危険区域外でのみ、IS-DCTH1.1またはIS-MCTH1.1を介して充電できます。

>デバイスに起きる可能性がある問題

デバイスに起きる可能性がある問題とその修正方法に関する情報は、

www.isafe-mobile.com/en/support/service のメニュー項目「FAQ」の下にあります。

ご質問がある場合は、i.safe MOBILE GmbH修理サービス

( www.isafe-mobile.com/en/support/service )までお問い合わせください。

メンテナンス/修理

デバイス自体には、ユーザーが修理できる部品はありません。

警告

不適切な修理を行うと、爆発や火災による死亡や重大な怪我をもたらす危険があります。ユーザー自身でデバイスのカバーを開けたり、修理を行ったりしないでください。

デバイスが正常に動作しない場合、デバイスの修理が必要な場合、または交換用部品が必要な場合には、i.safe MOBILE GmbH修理サービス(

www.isafe-mobile.com/en/support/service）までご連絡ください。

製品の返送

i.safe MOBILE GmbH修理サービス(www.isafe-mobile.com/en/support/service)までご連絡ください。

販売パートナー

お使いの国を担当する専門の販売パートナーについては、www.isafe-mobile.com/en/contactを参照してください。

》清掃

注記

正しくない方法で清掃すると、デバイスを損傷する可能性があります。清掃の際は以下のことに注意してください。

» 清掃の前に、デバイスの電源をオフにします。
化学洗剤は清掃に使用しないでください。
»湿らせた柔らかい帯電防止布でデバイスを拭いてください。

>保管

注記

正しくない方法で保管すると、デバイスを損傷する可能性があります。

»デバイスは次の周囲温度で湿度10%\~60%で保管してください。

1か月未満：-20℃～+45℃（-4°F～+113°F）
3カ月未満：-10℃～+35℃（+14°F～+95°F）
3カ月以上：-10℃～+25℃（+14°F～+77°F）

» IS540.M1をIS-TH2ER.M1から外す

» 使用せずに長期間保管する場合は、IS5 40.M1からバッテリーを取り外します。

リサイクル

注記

電子製品、バッテリー、梱包材料を不適切な方法で廃棄すると、環境に害を与える可能性があります。廃棄の際は以下のことに注意してください。

»バッテリーを家庭ゴミとして廃棄しないでください。
»電子製品、バッテリー、梱包材料は、必ず適切な集積所に廃棄してください。そうすることにより、管理されていない廃棄物処理を防止し、材料資源のリサイクルを促進することができます。

詳細情報については、地域の廃棄物処分会社、自治体窓口、またはお使いの国または地域担当のi.safe MOBILE GmbHサービスセンター（www.isafe-mobile.com/en/support/service）にお問い合わせください。

》商標

i.safe MOBILE GmbHおよびi.safe MOBILE GmbHの口ゴはi.safe MOBILE GmbHの登録商標です。

その他のすべての商標は、該当する所有者の財産です。
